Пленочный обогреватель – современный вариант обогрева

4 Условия монтажа

Перед монтажом напольных или настенных плёночных инфракрасных обогревателей нужно прочесть инструкцию. При установке некоторых деталей могут наблюдаться различия. Дополнительно нужно приобрести несколько материалов: электрические провода, прибор, который контролирует температуру, и комбинированное электромагнитное устройство. Минимальный набор — это сам нагреватель и кабели с вилкой.

Во время работы нужно соблюдать несколько правил:

  • укладывают плёнку на очищенную сухую поверхность;
  • разрезать необходимо по намеченным линиям;
  • электричество нельзя подключать до тех пор, пока материал не свёрнут рулоном;
  • изделие не сворачивают под тупым углом;
  • монтаж проводят в холодной комнате;
  • для крепления не используют гвозди и шурупы, достаточно запастись специальными крепежами или строительным степлером;
  • максимальная длина нагревателя — не более 8 м, между полотнами нужно оставлять промежуток в 0,5 см.

Преимущества и недостатки плёночного инфракрасного обогревателя

Основное преимущество плёночного обогревателя перед другими видами обогревательных устройств в том, что он не нагревается до высоких температур, следовательно, можно не опасаться случайных ожогов или возгораний. К прочим преимуществам относятся:

  • длительный срок эксплуатации;
  • энергоэффективность;
  • простота в монтаже;
  • бесшумность работы;
  • изготавливается из экологически чистых компонентов;
  • устройство не загрязняет и не сушит воздух.

Ещё покупатели отмечают, что нахождение под инфракрасными лучами обогревателя придаёт такой же расслабляющий эффект, как и нахождение под Солнцем.

Устройство все же не идеально и имеет несколько недостатков:

  • помещение быстро охладится после выключения устройства;
  • не слишком сильный обогрев — в помещении будет комфортно, но не тепло;
  • потолочные модели могут перегревать бытовую технику;
  • настенный обогреватель не эффективно использовать как полноценное обогревательное устройство.

Производители

Из-за разнообразия рынка отопительных приборов рекомендуется уделить внимание лишь некоторым производителям, чьи устройства пользуются особой популярностью. UFO – турецкая компания, занимающаяся производством инфракрасных обогревателей, фильтров воздуха и вентиляционных систем с 1997 года

Продукция производится в Турции, после чего поставляется во многие страны мира. Примечательно то, что основной упор фирмы сделан на обогреватели высоких мощностей

UFO – турецкая компания, занимающаяся производством инфракрасных обогревателей, фильтров воздуха и вентиляционных систем с 1997 года. Продукция производится в Турции, после чего поставляется во многие страны мира. Примечательно то, что основной упор фирмы сделан на обогреватели высоких мощностей.

Polaris – фирма-производитель из США, имеющая заводы по производству своих изделий в четырех странах мира: России, Китае, Израиле и Италии. К производимой продукции относятся: тепловые устройства, водонагреватели, техника контроля климата и мелкая бытовая техника. Наиболее активно производятся обогреватели напольного типа. Кроме того, в большинстве устройств используется карбон.

ENSA – украинский производитель, создающий исключительно инфракрасные обогреватели. В основном выпускаются нагревательные панели, способные с легкостью обогреть помещения небольших размеров. К особенностям продукции можно отнести их малую стоимость – это самые экономичные обогревательные приборы на рынке.

Ballu – производитель, чьи изделия наиболее востребованы, надежны и доступны. В каталог производимых товаров входят кондиционеры, бытовые обогреватели, водонагреватели, фильтры воздуха и разнообразное тепловое оборудование. Кроме того, Ballu, помимо бытовых обогревателей, производит и промышленные устройства, обладающие высокими показателями мощности и надежности.

На сегодняшний день фирма Ballu является транснациональным производителем. Заводы и филиалы фирмы располагаются в: Тайване, Китае и Малайзии.

Пленочные напольные и потолочные ИО

Пленочные нагреватели монтируются на потолок, пол, стены. Если рассмотреть напольные и потолочные ИО внимательнее, можно заметить, что они имеют одинаковый принцип работы и их можно заменить друг другом.

Принцип функционирования потолочного пленочного инфракрасного обогревателя — лучи, испускаемые излучателем, направленные вниз, аккумулируются поверхностью пола и мебелью, а затем тепло излучается в пространство. Самая высокая температура у ног. что очень комфортно. Потолочные обогреватели могут устанавливаться под любым не натяжным потолочным покрытием, они практически неуязвимы к случайным повреждениям, кроме случаев протечки воды в многоквартирных домах.

К недостаткам такой системы можно причислить воздействие излучаемого тепла на бытовую технику. что иногда отрицательно сказывается на ее работе. С увеличением высоты потолков растет потребление электричества, а потолки больше 3,5 м требуют более мощного оборудования, что увеличивает расход электроэнергии.

Система напольного пленочного отопления основывается на прогреве пола и монтируется под него. Напольные устройства не влияют на функциональность техники и не нагревают ее, что является несомненным преимуществом перед потолочной системой, а равномерность и степень прогревания помещения практически не отличается в обеих системах.

Напольная пленочная система отопления может выступать в качестве локального обогрева — в виде ковриков под ноги. Это мобильная система обогрева, крайне удобная для создания временного или постоянного рабочего места.

Пленочный подогрев монтируется под любое напольное покрытие, включая цементную стяжку. Для защиты от повреждений ИО монтируется со специальной защитной пленкой. Монтаж пленочной системы обогрева не рекомендуется производить под тяжелыми, постоянно стоящими предметами, в связи с перегревом этих участков и быстрого выхода из строя.

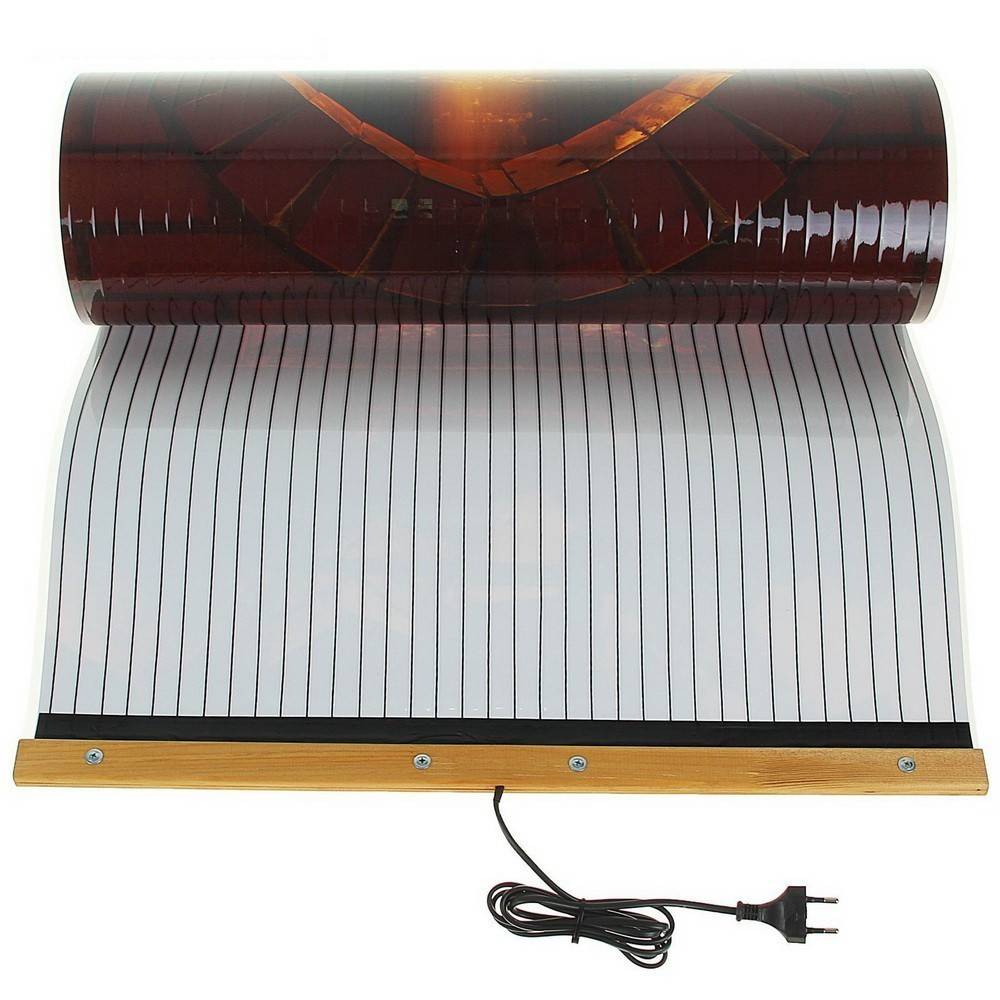

Изменение цвета и качество изготовления

Еще один из недостатков – это изменение фона картинки. Если вы изначально выбрали картину в белых тонах, то не удивляйтесь, что со временем она может здорово пожелтеть.

А черные полоски карбоновой нити, явственно будут выступать на лицевой стороне.

Поэтому желательно выбирать пленочные нагревательные картины в темных расцветках, без ярких контрастных рисунков. Иначе, если обогреватель и будет работать исправно, спустя какое-то время вам будет стыдно вывешивать такое пожелтевшее чудо перед гостями.

Кстати, бумага и обои на которые непосредственно долгое время направлены инфракрасные лучи, точно также желтеют, как и от солнца.

Эти девайсы быстро выходят на заданную температуру (от 10 секунд до минуты), зато практически мгновенно остывают, после их выключения из розетки. Ни о какой инерционности как у масляных батарей или тем более, как у теплых полов, речи здесь не идет.

А еще при покупке внимательно проверяйте целостность всех токоведущих дорожек. Мы конечно не говорим об откровенной кустарщине, которая выявляется невооруженным взглядом.

Но даже качественные товары при транспортировке или хранении на складе, могут чем то зацепить или поцарапать. Работать обогрев может быть и будет, но уже явно не 50 тысяч заявленных производителем часов.

Принцип действия ПЛЭН

При включении в сеть питающего кабеля резистивные элементы в течение 10 секунд нагреваются до установленного предварительно значения температуры (35-50 градусов). Плёночные обогреватели не бытового назначения (для мини-саун, сушилок сельхозпродукции), используемые в помещениях с высотой потолков более 3,5 м, имеют в конструкции резистивные элементы проволочного, ленточного, пластинчатого исполнения из нихрома, фехраля или многокомпонентных сплавов, обеспечивающие более высокую температуру нагрева.

Тепло нагревателей передаётся фольге и, благодаря высокой теплопроводности алюминия, равномерно распределяется по её поверхности, что позволяет обогревателю на всей своей площади генерировать ИК-излучение равной интенсивности. По достижении воздуха в помещении заданного значения температуры плёночный обогреватель отключается по сигналу температурного датчика в термостате, а нагретые излучением предметы продолжают отдавать тепло. При понижении температуры в комнате на 1 градус термостат опять сработает на включение, и плёночный обогреватель выполнит новый цикл работы на излучение.

Верно рассчитанное сочетание материала отражающего слоя, его толщины, компоновки резистивных нагревателей обеспечивает преобразование электроэнергии в тепловую, а затем – в ИК-излучение с благоприятной для восприятия человеком длиной волны в 8-15 Мкм.

Типы пленочных нагревательных элементов

Пленочные обогреватели в зависимости от места установки делятся на:

  • потолочные;
  • настенные;
  • напольные.

Самым малоэффективным считается настенный вариант, поскольку теплый воздух движется только вверх, в результате чего зона обогрева значительно сужается. По этой причине подобные приборы для обустройства основной отопительной системы не принято использовать. Их применяют в качестве дополнительного обогрева.

Потолочные и напольные устройства имеют много общего и поэтому их положительные характеристики во многом аналогичны:

  1. Долговечность и надежность. Обогреватели не имеют движущихся или вращающихся элементов. Проводники тепла впаяны в пленку и срок их службы неограничен.
  2. Высокий показатель экономичности. ИК приборы расходуют примерно на 20 – 30% меньше электричества по сравнению с другими энергозависимыми нагревательными агрегатами. В этом плане они схожи с газовыми аналогами.
  3. Пленочный обогрев не требует обслуживания. Монтировать его просто, поэтому не требуются услуги специалистов высокой квалификации. Кроме этого, эксплуатационные расходы имеют нулевую стоимость.
  4. Компактное расположение. Данные устройства почти не занимают полезную площадь. Их монтируют под потолочной отделкой, либо под напольным покрытием.
  5. Состояние окружающей среды остается благоприятным. При работе обогревателей не сжигается кислород, не изменяется уровень влажности, а нагретый воздух равномерно распределяется по всему пространству.
  6. Приборы автоматически регулируют температурный режим в помещении.
  7. Менять степень обогрева в каждой комнате можно отдельно.
  8. Если один из сегментов инфракрасной нагревательной пленки по какой-либо причине оказался поврежденным, то вся система продолжит функционировать без проблем, а это очень выгодно.

Применение и виды потолочных обогревателей

Если у вас квартира хорошо прогревается центральным отоплением, то в зимний период вы не ощущаете прохлады, она появляется в межсезонье, когда отопление отключается, а на улице не всегда тепло. На помощь в этот период вам придут потолочные ИО. Сегодня эти обогреватели по праву считаются самыми лучшими для всех типов помещений. Их размещают на потолке, что не создает никаких неудобств и хорошо гармонирует с интерьером, они прогревают помещение сверху.

Принцип действия такого обогревателя подобен обогреванию земли солнечными лучами. Эта система отопления позволяет нагревать воздух до комфортной температуры. Не перегревая его и не давая скапливаться теплому воздуху вверху. Это дает ощущение комфорта — ноги в тепле, а голове не жарко и есть чем дышать.

Температура излучателя может достигать 300˚С. порядка 90% энергии которой будет направлено на преобразование тепловых лучей, расходящихся конусом под углом 90 градусов, по всей обогреваемой площади, и только 10% энергии уйдет на согревание воздуха, соприкасающегося с излучателем.

В каждой комнате нужная температура поддерживается с помощью терморегулятора в экономном режиме. Уходя из дома надолго, можно задать небольшую температуру, достаточную для того, чтобы избежать замораживания труб и стен, а если использовать программируемый регулятор, то это позволит вам забыть о регулировании тепла вручную.

Потолочные ИО находят широкое применение в отоплении заводских, складских, административно-офисных помещениях, частных домах, гаражах, квартирах.

Достоинства их в том, что они экономят потребление электроэнергии по сравнению с конвективными (греющими воздух) системами отопления до 60%, не имеют токсичных материалов, сохраняют свободными пол и стены. Само инфракрасное излучение невредно для здоровья человека.

Инфракрасный обогреватель приходит на помощь там, где нужно сделать локальный обогрев конкретного рабочего места, например, для человека, работающего за компьютерным столом, а полный контроль временного и температурного режима приводит к экономии.

Формы выпуска ПЛЭН

Различают три размерных ряда инфракрасных пленочных обогревателей – шириной 350, 510 и 650 мм.

Инфракрасные пленочные обогреватели выпускаются в виде пленок различной ширины и длины. Ширина составляет 350, 510 или 650 мм. По бокам пленки располагается монтажная зона, используемая для ее закрепления на потолке. Резать пленку нельзя, так как греющие полоски должны оставаться целыми – они образуют замкнутую цепь. Длина ПЛЭН может достигать пяти метров. Благодаря изобилию решений, потребители смогут подобрать пленку необходимой длины и ширины, в зависимости от габаритов обогреваемых помещений.

В зависимости от длины и ширины пленки, варьируется и ее мощность. Например, ПЛЭН шириной 350 мм и длиной 2 метра обладает мощностью 119 Вт. Пленка аналогичной ширины, но длиной 5 метров обладает мощностью 298 Вт. Рабочее напряжение для таких ПЛЭН составляет 220 В – исключение составляют маломощные варианты, питающиеся от электрического тока напряжением 73 или 110 В. Мощность пленки шириной 510 мм варьируется от 87 до 434 Вт, шириной 650 мм – от 111 до 552 Вт.

Для того чтобы правильно подобрать ПЛЭН под ту или иную комнату, необходимо тщательно вымерять размеры помещения – исходя из этих данных вы сможете подобрать пленку необходимой длины и ширины, ориентируясь на представленные в продаже варианты.

Расчет стоимости ПЛЭН на примере дома в 100 кв. м

Про технические характеристики ПЛЭН мы поговорили, а вот цена осталась неуточненной. Она стартует с отметки в 1100-1200 рублей за 1 кв. м. Кому такая цена покажется высокой, нужно учитывать отсутствие расходов на покупку котла, труб и радиаторов. Также отсутствуют расходы на трудоемкие услуги специалистов-теплотехников. Если монтировать ПЛЭН-отопление своими руками, то расходы и вовсе будут минимальными.

Простая таблица для подсчета мощности необходимой для обогрева помещения.

Как рассчитать необходимое количество пленки? Отправной точкой у нас будет служить требуемая тепловая мощность 100 Вт на 1 кв. м площади. Зная мощность одного «квадрата» пленки, мы можем высчитать ее количество на одну комнату. На весь дом нам понадобится минимум 10 кВт тепловой мощности. Если мы будем использовать пленку шириной 510 мм и длиной 5000 мм мощностью 434 Вт, то нам понадобятся примерно 24 ПЛЭН-элемента.

Также в подсчетах необходимо ориентироваться на тепловые потери, о чем мы не раз писали в наших обзорах. Например, в помещениях с одинарными стеклопакетами теплопотери возрастают на 10%, что требует соразмерного увеличения мощности ПЛЭН. Мы рекомендуем снижать теплопотери, а не наращивать мощность – это позволит уменьшить расходы на электроэнергию.

Выбор инфракрасного обогревателя

Инфракрасные обогреватели (ИО) — это относительно новый вид системы обогрева окружающей среды, не сжигающей кислород и не представляющей угрозы воспламенения. Принцип его действия основан на отдаче тепла посредством инфракрасного излучения, которое поглощается окружающими предметами. Это излучаемое тепло нагревает пространство. То есть, ИО действуют так же как солнце, посылающее тепловые лучи на землю, где они поглощаются разными предметами, в том числе поверхностью земли, и нагревают воздух.

Если нагреть тело — оно начнет выделять свое тепло либо через твердую стенку (теплопередача), либо через жидкость или газ (конвенция), либо произойдет тепловое излучение. Именно на последнем принципе передачи тепла и работают все ИО.

1 Характеристика обогревателей

У инфракрасного обогревателя плёночного типа форма полотна, которое покрыто с двух сторон тонкой пластиковой плёнкой. Максимально возможная теплоотдача обеспечивается карбоновым слоем и несколькими медными шинами. Первый материал — карбон — может быть как основным источником тепла, так и дополнительным. У прибора невысокая мощность, поэтому он подходит для небольших помещений.

Плёнку обычно устанавливают под отделкой потолка, поверхности пола или стен. Чаще всего плёночный нагреватель используется для отопления школы, частных коттеджей, спортивных площадок, дачных домиков, производственных помещений и бань. Агрегат весит примерно 0,3−0,5 кг. Его длина колеблется от 30 до 120 см. Работа прибора основывается на том, что полотно излучает длинноволновые инфракрасные лучи. Они работают по принципу солнечного света, нагревая мебель в комнате.

Принцип работы пленочного ИК-обогревателя

Инфракрасные обогреватели работают по принципу передачи тепловой энергии предметам, которые затем излучают ее в окружающее пространство. Воздух от инфракрасного излучения не нагревается. Такие лучи могут греть только плотные материалы, которые будут отдавать свое тепло воздуху внутри помещений. Подобный способ обогрева создает условия для равномерного распределения теплого воздуха, рационального использования электрического тока и повышения коэффициента полезного действия отопительной системы в целом.

Пленочные инфракрасные системы представляют собой резистивные нагревательные элементы, которые крепятся на фольгу и с двух сторон защищены ламинированной пленкой. Это очень тонкая конструкция, не превышающая в толщину 1,5 миллиметров. Устанавливают готовые пленочные маты параллельно друг друга, подбирая их так, чтобы закрыть всю площадь пола. Подключение к блоку питания происходит по параллельной схеме, то есть отдельно друг от друга. Это дает возможность работать системе даже в том случае, если один из матов выходит из строя.

Всю работу контролирует термодатчик. После того как питание подано в систему, начинается ее нагрев с последующим выделением инфракрасных лучей длиной 10–15 микрон. Как только система наберет необходимую температуру, подача электроэнергии отключается. Так же, но в обратном порядке при снижении температуры, на которую реагирует термодатчик, происходит включение питания.

Принцип работы

Каждый инфракрасный пленочный обогреватель работает на основании принципа передачи тепловой энергии находящимся близко предметам, которые затем отдают ее в окружающее пространство. От данного вида излучения воздух не прогревается. Эти лучи способны согревать исключительно плотные материалы, отдающие тепло воздуху, находящемуся внутри помещений.

Данный способ обогрева обеспечивает условия для равномерного распределения теплых воздушных масс, а также для рационального использования электротока и повышения КПД системы теплоснабжения в целом.

Резистивные нагревательные пленочные элементы, из которых состоят инфракрасные системы, крепятся на фольгу. С двух сторон их защищает ламинированная пленка. В результате получается тонкая конструкция, толщина которой не превышает 1,5 миллиметра.

Готовые пленочные маты укладывают параллельно относительно друг друга. Их подбирают так, чтобы они закрывали всю площадь обогреваемого напольного покрытия. Маты подключают к блоку питания согласно параллельной схеме – каждый отдельно. Благодаря такому способу монтажа система сможет функционировать даже, когда один из элементов выходит из строя.

Как выбрать — правила и особенности

Вверху и внизу пленочного обогревателя обязательно идут две выпуклые планки. Они не дают картине плотно прижиматься к поверхности стены.

При покупке обращайте внимание на то, из чего сделаны эти планки. Рекомендуется чистое дерево, без всякого покрытия лаками и красками

Клееный брус также будет плохим вариантом.

Такой обогреватель при работе будет распространять неприятные и вредные запахи. А еще эти планки обеспечивают необходимый отступ от стены в 2см.

Это нужно не только из-за пожаробезопасности, но и дабы сохранить поверхность стен в изначальном виде. Например у некоторых пользователей при длительном использовании, начинают в местах вывешивания картинки отходить обои.

Обычные обогреватели и ветродуи поднимают пыль, сушат воздух, выжигают кислород. А еще постоянно мешают под ногами.

При частом их использовании возникают головные боли, сухость во рту и другие признаки кислородного голодания. Согревающие картины не сушат воздух и не влияют на уменьшение уровня кислорода в вашем доме.

Даже если на них и собирается пыль, они ее не выжигают и соответствующего запаха вы не почувствуете. Их можно держать включенными хоть целыми сутками.

Тем более, что в отличие от простых нагревателей, у настенной пленки средняя мощность практически никогда не превышает 400-500Вт.

Включаются они через обычную розетку. При этом вам не придется модернизировать электрощиток или тянуть отдельную линию, как для теплых электрических полов.

Хотя конечно вы можете быть ограничены длиной шнура с вилкой и расположением ближайших розеток. Подключать их через удлинители не рекомендуется.

Не хотите непрерывной круглосуточной работы? Подключайте греющие картины и панно через таймер розетки.

Таким образом, можно задавать автоматически оптимальный режим обогрева помещения.

Ну а лучше всего приобретать пленочные настенные обогреватели, снабженные встроенным термодатчиком. Он прячется между нижних деревянных планок.

Таким образом, изделие невозможно будет перегреть и оно само в аварийных ситуациях отключится при превышении температуры.

Из наиболее популярных моделей, наибольшее распространение получила продукция под брендом «Бархатный сезон», «Домашний очаг», «Доброе тепло».

А еще такой отопительный прибор можно легко свернуть в трубочку и убрать в небольшой ящик до следующих холодов.

Попробуйте также спрятать громоздкую масляную батарею. Отдельные наши соотечественники даже умудряются брать с собой такие настенные картины в длительные путешествия по Европе.

Там во всех отелях вечная мерзлота. Особенно осенью и весной.

Советы и рекомендации при выборе картины-обогревателя

Можно выделить несколько основных нюансов, которые помогут не прогадать с выбором той или иной картины для обогрева помещения. Главное в этом деле — выбрать такую модель, цена которой будет соотноситься с ее качеством.

7 главных советов для покупки картины-обогревателя:

  1. Выбирайте проверенных производителей. К ним можно отнести фирмы «Неирс», «Доброе Тепло», «Бархатный сезон» и др. Известные производители всегда дают гарантию качества электроприборов;
  2. Проверяйте сертификаты безопасности. Использованные для изготовления прибора материалы должны быть нетоксичными, пожаростойкими и прочными;
  3. Выбранная модель «теплой картины» должна соответствовать условиям, в которых она будет использоваться. Это касается размера и мощности прибора;
  4. Качество нанесенного изображения имеет большое значение для домашнего использования такого обогревателя. Краска не должна колупаться, трескаться и выгорать на солнце — такие недостатки преследуют дешевые низкокачественные приборы;
  5. Полотно в идеале должно быть обработано пылеотталкивающими составами. Тканевую поверхность на таком обогревателе нельзя будет ни постирать, ни протереть влажной губкой, именно поэтому стоит заранее подумать о способе его очистки;
  6. Наличие терморегулятора значительно упростит задачу поддержания в помещении комфортного микроклимата. Такие приборы реагируют на температуру окружающего воздуха, сами отключаются при достижении нужной отметки на регуляторе, а значит, помогают экономить потребляемую электроэнергию;
  7. Если вы не хотите, чтобы прибор выглядел слишком просто на стене комнаты с шикарной обстановкой, выбирайте модели с хорошим обрамлением. Они выглядят как полноценные картины и дополнительно украшают интерьер.

Подойдя ответственно к выбору такого оригинального электроприбора, как картина-обогреватель, вы сможете не только утеплиться в холода перед отопительным сезоном или создать комфортный микроклимат в необорудованных отопительными приборами помещениях, но и придать любому интерьеру особый уют и очарование.

Посмотрите видео о настенном обогревателе в виде картины
