Как крепить к стенам
При открытой прокладке трубопровода, его требуется каким-то образом фиксировать на стенах. Обычно для этого используются специальные пластиковые клипсы. Они есть одинарные — для прокладки одной нитки трубопровода. Обычно используются при разводке водопровода. Есть сдвоенные — чаще всего их устанавливают на отопление — подача и обратка в двухтрубных системах идут параллельно.
Клипсы для монтажа металлопластиковых труб на стену
Эти клипсы устанавливают через каждый метр (можно чаще). Под каждую сверлится в стене отверстие, вставляется дюбель требуемого типа (подбирается в зависимости от типа материала, из которого сделаны стены). Большой нагрузки не предвидится, но намного привлекательнее смотрится водопровод и отопление, если все выложено ровно, как по линеечке.
Конструктивное исполнение фитингов для труб
В зависимости от строения соединители пластиковых труб бывают прямыми фланцевыми, выполненными в виде тройника или отвода. Изделия могут иметь резьбу, при помощи которой осуществляется их монтаж, или быть без нее. Фасонные элементы можно разделить на разборные и неразборные. При использовании резьбовых фитингов для уплотнения соединения применяется специальная лента или лен, который накручивается на резьбу.
Фитинги могут быть прямые, тупиковые, в виде отвода или тройника
Конструктивные особенности фасонных частей напрямую влияют на их назначение. В зависимости от этого различают фитинги в виде переходников, муфт, сгонов, крестовин, тройников, уголков, компенсаторов, американок, регулирующей арматуры, пробок с заглушками. Каждый тип пластикового элемента имеет разные размеры, что позволяет подобрать детали для инженерной коммуникации определенного диаметра.
Самым простым фасонным элементом, предназначенным для соединения двух частей трубы, является муфта, которая представлена отрезком цилиндрической формы. Она может использоваться под пайку (при этом должна быть выполнена из того же материала, что и трубы) или применяться для перехода от гладкого участка трубы к гофре.
Существует несколько типов муфт. Соединительные пластиковые фитинги используются при пайке трубопровода из того же материала. Другой тип фасонного элемента может быть предназначен для соединения двух участков, одни из которых стыкуется посредством пайки, а второй – при помощи гайки. Третий вид муфт представлен фитингами для пластиковых труб канализации, применяется для перехода с жесткого участка трубопровода на гофрированный. К четвертому типу относятся муфты-переходники, так называемые американки.
Для присоединения пластиковой трубы к металлической или для подключения к водопроводу сантехнических элементов часто используется американка. Такой фитинг представляет собой цельную неразборную конструкцию. Американка способна обеспечить надежную герметизацию соединения благодаря специальному конусу с резиновым или силиконовым уплотнительным кольцом. Данный тип фитинга может быть прямым или угловым, имеет наружную или внутреннюю резьбу.
Одними из самых востребованных элементов являются фитинги-муфты
Переходники для труб ПВХ и ПЭ по внешним признакам сходны с муфтами. Они служат для соединения двух участков труб разных диаметров, что достигается благодаря тому, что элементы имеют неодинаковые сечения концов. На переходниках для канализационных труб разных диаметров может быть внутренняя или наружная резьба.

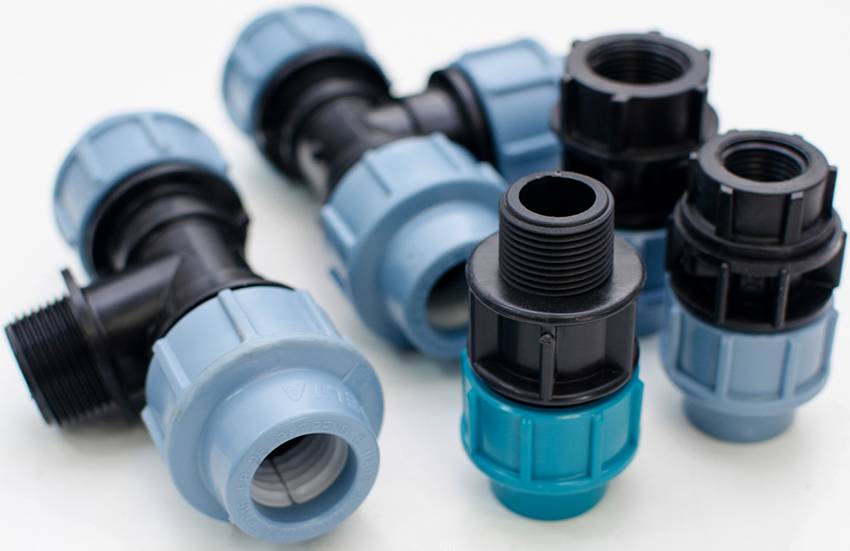

Фитинги для пластиковых труб разного исполнения
Для осуществления поворота движения потока в системе используются уголки. Трубы соединяются при помощи элемента под определенным углом. Их также часто применяют для подключения сантехнического оборудования. Изделия выпускаются с углом от 45 до 90°, имеют наружную или внутреннюю резьбу. Существуют комбинированные элементы, позволяющие объединять части магистрали разных сечений. Уголки для пластиковых труб не только служат для поворота системы, но и защищают ее от напряжения и лишнего натяжения.
Для стыкования нескольких линий предназначены крестовины и тройники для пластиковых труб. Такие фасонные элементы представлены в широком видовом разнообразии. Их концы могут иметь различное сечение и тип резьбы для соединения труб из неоднородных материалов. В зависимости от этого различают проходные и равнопроходные варианты. Для обхода разного рода препятствий в магистральной системе используются обводы.

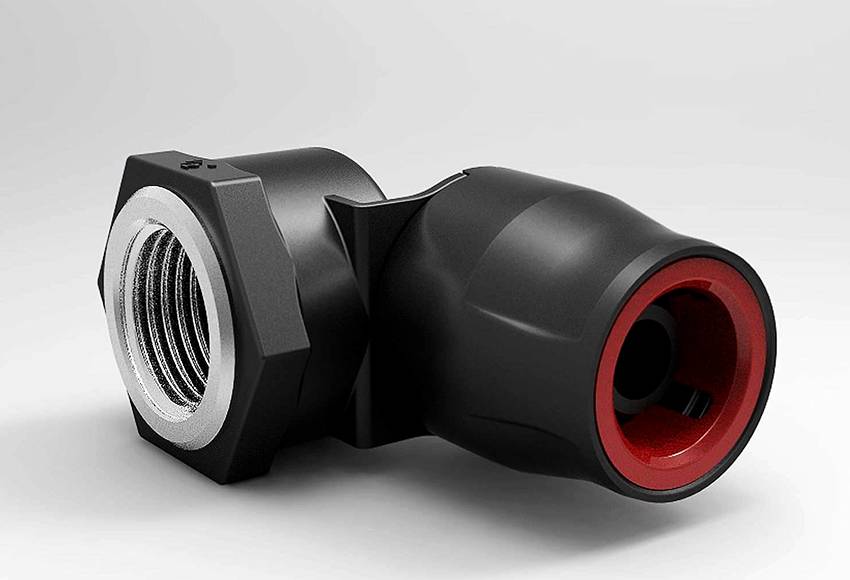

Поворотные фитинги выпускаются с углом от 45 до 90°
В качестве запорно-регулирующей арматуры для конструкции из пластиковых труб выступают краны и вентили. Изделия выпускаются в виде ручных и термостатических элементов. Фитинги можно классифицировать по уровню герметичности и по сфере применения. Краны характеризуются большой степенью герметичности. Самой удобной разновидностью запорно-регулирующей арматуры является кран-американка, который может монтироваться или демонтироваться без разборки системы.
Заглушки являются тупиковыми элементами, которые присоединяются к трубопроводу посредством резьбы или пайки. Они надежно защищают систему от проникновения в нее грязи и посторонних предметов. Заглушки можно применять в тандеме не только с трубопроводами, но и другими вариантами фитингов для пластиковых трубок. Кроме того, такие элементы в дальнейшем позволяют осуществить модернизацию системы с присоединением новых участков.
Соединение металлопластика с другим материалом
Такие варианты возникают, если меняют только часть водопроводной магистрали, поэтому старые металлические коллекторы соединяют с металлопластиковыми трубами.
Виды соединений:
- резьбовой стык хорошо работает, если сечение не превышает 40 мм;
- соединение фланцем подходит для больших диаметров.
Муфту с нарезкой выбирают по типу пластиковой трубы: с обжимом, под пайку, прессовку. Сначала удаляют старую муфту с металлической магистрали там, где будет врезка пластикового участка. Отрезают старую трубу, накладывают солидол, делают новую нарезку витков.
Резьбу протирают ветошью, наматывают фум-ленту, покрывают силиконом. Далее накручивают фитинг без применения ключа. Если при проверке появляется течь, переходник можно докрутить.
Эксплуатационные и физические особенности труб из металлопласта
Трубы из металлопласта обладают следующими особенностями:
- Являются экологическими чистыми, доля летучих веществ в металлопластике по ГОСТ не превышает 0,035%.
- Материал не поддается коррозии и химически нейтрален.
- Благодаря гладкой внутренней поверхности на стенках не откладываются известковый налет, ржавчина, грязь.
- При изготовлении труб применяются полиэтилен со степенью сшивки не менее 60%.
- Отличительная особенность металлопласта – строго фиксированная толщина стенки в 2, 3, 4, 5 мм.
- Трубы выпускают в бухтах длиной от 50 до 200 м. Их размеры согласно ГОСТ определяются наружным диаметром и состоят из следующего цифрового ряда: 16, 18, 20, 26, 32, 40, 50, 60 мм. Стоит отметить, что данный ряд не совпадает со стандартным 16, 20, 25, 32, 40, 50, 63 в силу того, что между типоразмерами выдерживается фиксированная толщина стенки 2, 3, 4, 5 мм.
- Благодаря алюминиевой оболочке изделия газонепроницаемы, что позволяет широко использовать их в системах с металлическими узлами (подключение котлов, насосного оборудования, арматуры, разводка панельных радиаторов).
Рис. 3 Пресс-фитинги для металлопластиковых труб
- Срок службы трубопроводов из металлопласта согласно ГОСТ не должен опускаться ниже 50 лет, если он используется в магистралях холодного водоснабжения.
- Трубы для водопровода, транспортирующего горячую воду или используемые в системах отопления, должны служить не менее 25 лет.
- Как и все полимеры, трубы из металлопласта обладают низкой теплопроводностью около 0,43 Вт/м·°С, способны поглощать шумы.
- Способны выдерживать давление при использовании в сетях с холодным рабочим телом до 25 бар, при работе в горячей среде 10 – 12 бар.
- Предельная рабочая температура, при которой могут эксплуатироваться металлопластиковые изделия составляет 95 °С.
- Благодаря гладкой блестящей поверхности имеют эстетичный внешний вид.
- Жесткие металлопластиковые трубы изгибают при помощи специальных трубогибов из металлических спиралей.
- К недостаткам металлопластиков относят их слабую устойчивость к ультрафиолетовому излучению.
- Во время монтажа металлопластиковый трубопровод из-за своей жесткости может быть необратимо поврежден от физического воздействия на оболочку.
- Основной недостаток всех трубных изделий с алюминиевыми оболочками – вероятность их расслоения из-за разницы в тепловом линейном расширении алюминия и полиэтилена.
Рис. 4 Применение труб из металлопласта
Как стандартным способом врезать тройник в полипропиленовую трубу
Это наиболее распространенный метод. На трубу устанавливается стандартный полипропиленовый фитинг — тройник. Работы выполняются без давления. Поэтому чтобы сделать отвод, необходимо предварительно перекрыть водопровод.
В месте установки тройника необходимо вырезать участок трубопровода соответствующей длины.
Отрезать нужно под прямым углом и при необходимости следует обработать торцы на месте разреза. Торцы труб и раструбы фитинга необходимо обезжирить, протерев спиртом или мыльной водой. После этого выполняется монтаж тройника методом диффузионной сварки. В насадку паяльника вставляется конец трубы на расстояние, равное глубине раструба плюс 2 см. С обратной стороны на дорн надеваются раструб фитинга. Детали нагревают до требуемой температуры, быстро соединяют друг с другом и оставляют остывать. Аналогичным образом производится монтаж с другой стороны тройника. Сварка позволяет получить прочное, герметичное и надежное соединение, рассчитанное на многолетнюю службу. После завершения врезки тройника остается только подсоединить к нему отвод.
Теперь давайте немного поговорим о том, как выбрать металлопластиковые трубы
Разлет цен на рынке металлопластиковых труб очень большой, и причина, конечно, в качестве.
Критерии выбора металлопластиковой трубы:
Труба должна быть «бесшовная». Технология производства предусматривает укладку алюминиевого слоя трубы встык с последующей сваркой труб, либо внахлест. Последний вариант не надежен в эксплуатации, создает проблемы при монтаже, а стоит не намного меньше. Толщина алюминиевой прослойки не должна быть менее 0,3 мм. В противном случае труба считается не надежной, может испортиться в месте сгиба и при монтаже. Слишком толстый алюминиевый слой тоже создает определенные трудности в монтаже, поэтому оптимально толщина должна быть 0,3-0,6 мм. Полиэтиленовые слои должны быть изготовлены из качественного полиэтилена марок PEX или PERT, но не PEHD или PE-RS. В противном случае при превышении температуры 70 градусов труба «поплывет»
Обратите внимание на срез трубы. Он должен быть цельным, не слоится
Если труба слоится, бросьте ее.
Теперь рассмотрим, как отремонтировать металлопластиковую трубу. Следует заметить, что места соединений могут быть склонны к ослаблению и подтеканию.
Во-первых, никогда не прячьте фитинговые соединения пластиковых труб слишком глубоко. Не исключено, что через пару лет их придется доставать.
Во-вторых, не перетягивайте соединения. Такие места как раз и склонны более всего к ослаблению и течи.

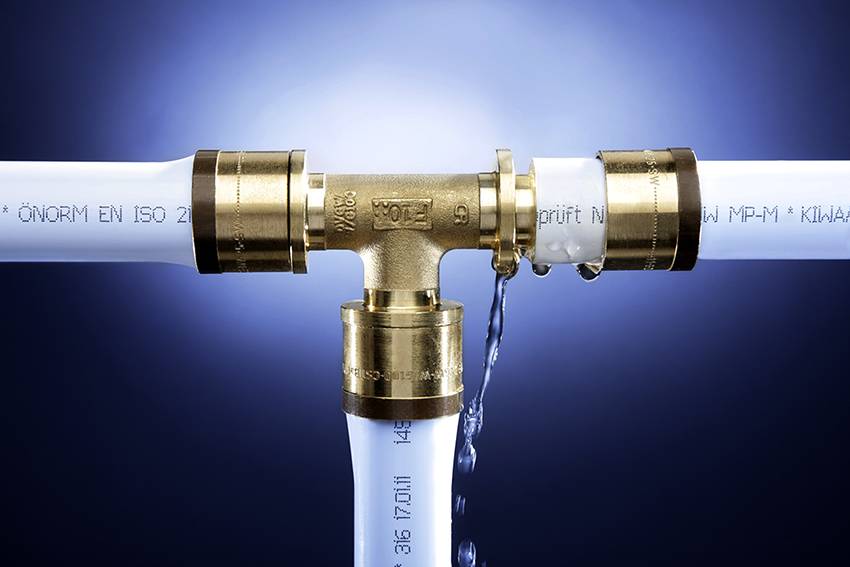

Причиной течи могут служить:
- Ослабление соединения. Просто подтяните его.
- Вышли из строя резиновые уплотнители. Замените их.
- Образовалась трещина в корпусе фитинга. Замените фитинг.
- Не ровный край трубы вызвал перекос при затягивании. Разберите соединение, выровняйте срез трубы, соедините.
Напомним, что способы соединения металлопластиковых труб бывают двух типов: компрессионный и пресс-соединение.
Если Вы смогли раздобыть пресс для монтажа, тогда сможете произвести не разборное пресс-соединение и замуровать трубу на долго. Фитинги для такого типа соединения тоже совсем другие.
Итак, последовательность монтажа пресс-машиной:
- Специальным калибратором откалибровать трубу.
Калибровка
- Ввести трубу в пресс-фитинг до упора. Край трубы должен показаться в специальном отверстии.
Соединение трубы с фитингом
- Поместить место соединения в пресс так, чтобы пластиковое кольцо точно вошло в паз. Зажим считается выполненным, когда губы пресса полностью сжаты.
Опрессовывание соединения
https://youtube.com/watch?v=AM682t7GHhI
Вот и все, теперь трубу можно замоноличивать и лет 50 к ней не прикасаться.
Металлопластиковые трубы используют также в системах отопления и канализации. Монтаж металлопластиковыми трубами отопления и систем канализации ни чем не отличается от водопроводного монтажа. Разница в производстве таких труб.
Если в водопроводных трубах используется только полиэтилен пищевых марок, то для отопления берут более дешевый технический. Прочность от этого не страдает, а цена уменьшается.
Это просто выгодно
Тем более, принимая во внимание широкий выбор фитинга и соответственно отсутствие проблем при соединении с любым видом радиаторов и труб, использование таких труб желанно для специалиста-сантехника
Итак, мы выяснили, что установка металлопластиковых труб вполне по силам даже новичку в деле сантехнического монтажа. Достаточно базовых знаний о водопроводе и умения пользоваться инструментом, и Вы – специалист.
Предыдущая запись Схема и устройство септика
Следующая запись Современные виды труб: определяемся в выборе
Американки
Фитинги американки для металлопластиковых труб называют самым удобным и популярным видом фасонных изделий. К этому добавляют и высокую надежность.
Это резьбовой вид соединения считают экзотическим, и говорят, что к его созданию причастны американцы. Отсюда, собственно говоря, и пошло название «американка».
По своей сути это муфта с накидной гайкой, которую можно демонтировать много раз. Чтобы выполнить стык с таким вариантом фасонных изделий, необходимо только закрутить гайку.
Так же мастера утверждают, что при помощи американки очень удобно производить действия с отопительными радиаторами.
На базе этого конструктивного элемента можно создать стык высочайшего уровня герметичности, по этим причинам данный вид соединения обширно используется в высокотемпературных системах с и таким же уровнем давления.
Краны
Краны – это фитинги для металлопластиковых труб, которые представляют собою ряд запорно-регулирующей арматуры. Их применяют для различных трубопроводов. Это могут быть магистрали с подачей холодной, а так же и горячей воды. При установке крана необходимо помнить, некоторые правила.
Краны бывают следующих видов: прямые, угловые и комбинированные. С их помощью просто сконструировать систему высокой сложности.
Стоимость кранов отличается в зависимости от сложности их конструкции.
Пресс – муфты
Смотреть видео – прессовой или обжимной Ф
Фитинги опрессовочные для металлопластиковых труб называют пресс – фитингами. Устройство данного механизма описано немного выше, и такие муфты существуют в нескольких типах. Это позволяет посредством пресс – фитинга соорудить разводку всех конфигурационных вариантов.
Для разветвления и поворотов используют отводы, уголки и тройники. А для оформления линейной магистрали ставят переходники и состыковочные элементы. Кроме этого унификация этих фасонных устройств дает возможность состыковать металлопластиковые трубы с медными и другими видами сортамента.
Нужно отметить, что опрессовочные изделия для металлопластиковых труб создают неразъемное соединение, которое имеет свои значительные преимущества:
- Высокий уровень прочности. На участке с установленным пресс – фитингом рабочий показатель давления составляет до 10 атмосфер.
- Длительный период использования опрессовочных фасонных устройств на металлопластиковых магистралях. И высокие показатели соединения на протяжении всего сроки эксплуатации не изменяются. Производители уверяют, что пресс – фитинги в случае правильной установки могут служить более полувека.
- Стыки не нужно обслуживать. Благодаря этому свойству стыки могут монтироваться скрытым способом.
- Пресс – муфты не боятся температурных изменений.
- Монтаж выполняются легко и за короткое время.
- Использование опресовочных фитингов уменьшает расход трубного сортамента и арматуры, что по большому счету удешевляет протяжку магистрали.
Некоторые секреты установки зажимных муфтовых приспособлений
Несмотря на то, что зажимные фитинги для металлопластиковых труб монтируются просто, есть некоторые нюансы, которые нужно запомнить. Прежде всего – это правильно выбранные для работы клещи.
Без качественного этого инструмента, говорить о надежной работе магистрали не приходится
При покупке нужно обратить внимание не только на изготовителя инструментов для зажимных деталей, но и на то, что этот инструмент предназначается для работы только с определенным объемом трубопроката
Хотя есть модели, которые позволяют работать с несколькими диаметрами зажимных механизмов. Новые усовершенствованные модели клещей для зажимных муфт имеют особую маркировку: ОРS, АРС и AРS. Так же потребители могут встретить в продаже ручные и гидравлические варианты спецоборудования для зажимных устройств.
Компрессионные муфты
Компрессионные фитинги для соединения металлопластиковых труб на сетевых магистралях встречаются очень часто. Устройство компрессионного элемента следующее: кольцо обжима, накидная гайка, штуцер.
Монтаж компрессионного фитинга осуществить не сложно. Его последовательность такая:
- выравнивается трубная заготовка;
- на ней аккуратно выполняется срез, для которого предварительно делается разметка;
- зона среза обрабатывается разверткой, и трубному изделию придается округлая правильная форма;
- на заготовку одевается гайка компрессионного фитинга и разрезанное кольцо;
- увлажненный штуцер «садят» на трубу так, чтобы торцевая часть трубы упиралась в кромку муфты;
- гайка закручивается до упора от руки;
- затем гайку подтягивают ключом, делая не больше одного – двух оборотов.
Выполняя монтаж компрессионных муфт, не следует применять ключи, оснащенные дополнительными рычагами.
Основные правила монтажа труб из металлопластика
Металлопластиковые трубы обладают высокой чувствительностью к механическим повреждениям, температурным воздействиям, плохо переносят прямое попадание ультрафиолетовых лучей. Поэтому открытая прокладка металлополимерных труб возможна только в тех местах, где исключено наличие этих факторов.
Чтобы без проблем осуществить ремонт металлопластиковых труб скрытой прокладки с винтовыми фитингами, необходимо предусмотреть в местах соединений смотровые люки. Эти элементы не должны иметь острых краев.
Через строительные конструкции металлопластиковые трубы прокладывают с помощью гильз. Между внутренней поверхностью гильзы и внешней стороной трубы должен быть зазор 3-5 мм, который создается с помощью мягкого негорючего материала, допускающего продольное перемещение трубы.
Поэтому при распаковке труб нельзя использовать острые предметы. Риски можно наносить только маркером или карандашом.
Для монтажа пресс-фитингов применяется надежное оборудование, исключающее создание некачественных соединений.
Монтаж металлопластиковых труб – видео материалы помогут вам справиться с этим процессом – должен осуществляться с применением подвесок и опор, предлагаемых производителями труб. При использовании металлических креплений трубу защищают прокладками из мягких материалов.
Для решения вопроса, как отремонтировать металлопластиковую трубу, можно выбрать один из вариантов:
- для устранения течи необходимо вырезать кусок трубы, а новый установить с помощью соединительного фитинга;
- при малой величине места протекания можно поставить только соединительный фитинг, не покупая новую трубу;
- течь можно заделать с помощью установки фланца с прокладкой или замазать эпоксидным клеем или герметиком.
Металлопластиковые трубы являются наиболее универсальными среди полимерных труб, они надежны в эксплуатации, просты в монтаже и имеют эстетически привлекательный вид. Именно эти свойства объясняют рост их популярности.
Комплектующие для полипропиленовых труб и их характеристики
Выбирая комплектующие для полипропиленовых труб отопления или водопровода, следует внимательно изучить технические параметры моделей и их соответствие вашим задачам. Если вы планируете интегрировать новые фитинги (или другие комплектующие для полипропиленовых труб) в уже существующую систему трубопровода, то стоит учесть некоторые особенности. Например, материалы изготовления трубы и фитинга должны быть совместимы друг с другом, особенно при сварке в раструб.
Важно! Металлические элементы полипропиленовых труб, контактирующие с фитингами (или другими комплектующими), должны иметь достаточный слой покрытия (от 10 мкм) из цинка, никеля или хрома. Это значительно продлит срок эксплуатации трубопровода.
Кроме соответствия требуемым параметрам, необходимо проверить и общий вид фитингов
Наличие внешних дефектов, трещин или вздутий говорит о том, что конкретный элемент бракованный и его не стоит приобретать, даже если он продается со значительной скидкой. Иначе в скором времени вы столкнетесь с проблемами в эксплуатации трубопровода.
Кроме соответствия требуемым параметрам, необходимо проверить и общий вид фитингов. Наличие внешних дефектов, трещин или вздутий говорит о том, что конкретный элемент бракованный и его не стоит приобретать, даже если он продается со значительной скидкой. Иначе в скором времени вы столкнетесь с проблемами в эксплуатации трубопровода.
Сегодняшний выбор комплектующих для полипропиленовых труб позволит вам подобрать нужную цветовую палитру, не нарушающую концепцию интерьера помещения.
Для максимальной надежности фитинговых соединений их рекомендуют монтировать при помощи сварки в раструб с полипропиленовой трубой. Такой способ монтажа позволит надолго забыть о появлениях течи или разрывах соединений в канализационных или отопительных системах из полипропиленовых труб. Композиционный материал, используемый в изготовлении пресс-фитингов, производится исключительно из первичного сырья и не применяется в других видах серийного производства.
У качественных комплектующих для водопровода из полипропиленовых труб наносится маркировка, не нарушающая структуру материала (будь то нагрев или метод печати). В случае применения печатного типа маркировки, ее цвет должен контрастировать с цветом самого фитинга. Правильная маркировка должна содержать логотип, название производителя, дату и серию выпуска. Также стоит предусмотреть возможность доступа к информации, указанной в маркировке, после монтажа комплектующих в систему.
