Фитинги для металлопластиковых труб — сортамент и особенности установки

Особенности использования пуш фитингов

Еще одной разновидностью соединительных элементов для металлопластиковых магистралей являются пуш фитинги.

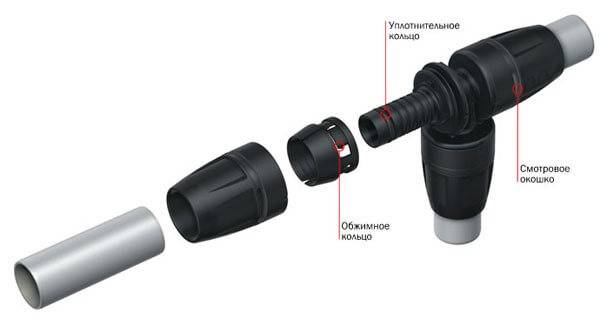

Устройство пуш фитинга

Их основные технические характеристики включают:

  • Возможность скрытого монтажа;
  • Быстрота установки;
  • Возможность производить монтаж самостоятельно;
  • Нет необходимости в покупке специального инструмента.

Пуш фитинги – это инновационная разработка, что предполагает простое заталкивание соединительного элемента в трубопровод.

Основные недостатки, какие можно найти у пуш элементов:

  • Перед началом эксплуатации трубопровода необходимо выдерживать время до 3 часов для того, чтобы резиновые уплотнительные кольца сели по форме трубопровода.
  • Высокая стоимость.

Установка пуш фитингов включает такие этапы:

  1. Использовать труборез для подготовки отрезов, имеющих необходимые размеры.
  2. Вставить пуш фитинг в трубу до нанесенной отметки.
  3. Закрутить гайку без прикладывания усилий.

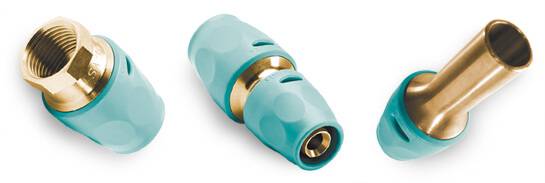

Пуш фитинги для металлопластиковых труб

Пуш фитинги можно демонтировать и применять повторно при необходимости.

Особенности монтажных работ

Каждый вид представленных стыковок имеет свои особенности при монтажных работах.

Резьбовые фитинги для водопровода

Правила установки резьбовых моделей

Определиться с местом для установки. При этом нужно учитывать, что разъемные соединения нельзя устанавливать в места, куда потом не будет доступа. Например, в отопительную систему пола или внутреннюю прокладку стен.
Необходимая длина кусков трубы отрезается специальными ножницами – труборезами. Деформированную окружность выправляют калибратором. Обязательно удаляются неровности и зазубрены.
Проводится разборка фитинга, с него снимают гайку и достают кольцо. Все это надевается на край трубы.
Саму трубку натягивают на штуцер и устанавливают ровно.
Обжимное кольцо надвигают на свое место, и до упора закручивают гайку

При этом важно накрутить ее плотно, но не сорвать резьбу.
Отрезая нужную длину, учтите, что для этого вида стыковки нужно оставить 10 см запаса. После выполнения разреза восстановите форму диаметра калибратором.
На этот участок надеваете гайку и разрезное кольцо.
Прежде, чем надевать штуцер, смажьте его силиконом или смочите водой.
Крепежную гайку вначале заворачиваете руками, потом крепите ключом.

Монтаж компрессионного механизма

Соединений такой конструкции принято считать съемным. Но мастера с опытом работы рекомендуют при разборке заменять фитинг новым, так как демонтаж снижает его качества.

Методика монтажа пресс конструкции

Особенностью установки этой конструкции является применение дополнительных инструментов, таких, как:

  • клещи для пресса,
  • спецмашина.

На подготовленную поверхность надевается обжимная муфта, затем вставляется штуцер и специальными приспособлениями выполняется зажим стыковки.

Где используются металлопластиковые трубы?

Технические характеристики изделий позволяют эксплуатировать их при реализации разных проектов. Трубы из металлопластика стали востребованы в промышленном и частном строительстве, сельском хозяйстве. Основные сферы их применения:

  • проведение системы водоснабжения;
  • подача агрессивных жидкостей или газа;
  • обогрев жилых и нежилых помещений (гаражей, теплиц);
  • система «водяных полов»;
  • изоляция электрооборудования.

Металлопластиковые отопительные трубы не рекомендуется использовать в помещениях, где имеются легко воспламеняемые вещества. Также их не устанавливают в местах, в которых температура воздуха превышает 120°С. Трубы не используются для прокладки инженерных систем открытого типа. Резкие колебания температуры воздуха на улице могут привести к разрушению трубопровода.

Valtec – лидер в производстве металлопластикового трубопровода и фасонных деталей

Итальянский производитель Valtec выпускает продукцию, которая отменно зарекомендовала себя как для домашнего, так и для промышленного использования. Соединительные детали Valtec отличаются высоким качеством и имеют следующие технические характеристики:

  • Высокую пропускную способность;
  • Надежность и долговечность;
  • Гарантия от производителя.

Итальянский бренд предлагает соединительные элементы следующих видов:

  • Компрессионные элементы Valtec;
  • Прессовые детали Valtec.

Фитинги для металлопластиковых труб

Сортамент фасонных деталей Valtec включает:

  • Тройники;
  • Угольники;
  • Соединители;
  • Водорозетки;
  • Крестовины.

На сегодняшний день соединительные детали Valtec пользуются повышенным спросом, они широко представлены в магазинах страны и имеют размеры, которые наиболее востребованы для инженерных систем дома, а именно 16 – 32 мм.

Условно-разъемные изделия

К подобным элементам относятся компрессионные фитинги, при работе с которыми предполагается опрессовка обжимного кольца (установлено на трубе), отвечающего за герметичность металлопластиковой магистрали. Отличительной чертой компрессионных соединений является быстрая установка. Но, не стоит забывать о прочности и надежности, коррозионной стойкости, возможности повторного монтажа. Конструктивные элементы фитинга:

  • корпус;
  • зажимное (предотвращает самопроизвольное раскручивание в случае увеличенных вибраций или гидроудара) и уплотнительное кольцо;
  • крышка и втулка (запрессовывается).

Кольца резиновые уплотнительные круглого сечения способны обеспечить герметичность даже в случае перегибов магистрали, поскольку их фиксирует запрессовывающаяся втулка.

Сравнение систем из металлопластика и полипропилена

От условий использования трубопровода, возможностей по выполнению монтажа, бюджета проекта зависит выбор труб.

Сравнительная характеристика основных параметров трубопроводов из металлопластика и полипропилена.

параметрыметаллопластикполипропилен
толщина стенок, гибкостьстенки тонкие, изделия эластичные, легко гнутся и принимают нужную конфигурациюстенки толстые, за счет чего изделия почти не гнутся
вероятность образования засоровотсутствует при любом состоянии и температуре водыотсутствует при любом состоянии и температуре воды
диаметрот 16 до 63 ммот 16 до 125 мм
максимальное давление в водопроводах25 атмосфер25 атмосфер
максимальное давление в системах отопления10 атмосфер7 атмосфер
максимальная температура110 градусов95 градусов 110 градусов для PN25
теплопроводностьнизкаянизкая
морозоустойчивостьотсутствуетотсутствует
устойчивость к перепадам температурынизкая, изделие расслаивается, приходит в негодностьвысокая
монтажсоединение комплектующих резьбовым методом с использованием уплотнителей не дает безукоризненной прочности, существует вероятность протечексоединения методом сварки дают высокую прочность всей конструкции без протечек

Критерии выбора между металлопластиком и полипропиленом

Принимая решение о выборе изделий для монтажа системы водоснабжения стоит исходить из следующих критериев:

Назначение будущей конструкции. Для обеспечения потребностей в холодной воде целесообразно выбрать полипропиленовые трубы. Они дешевле и не будут протекать. Для подачи горячей воды подходят металлопластиковые трубы и армированные полипропиленовые.
Качество материала. От этого зависит эффективность и срок службы водовода

При покупке труб важно оценить их внешний вид, ознакомиться с маркировкой, технической документацией и сертификатами.
Технические параметры. Трубы должны соответствовать требованиям эксплуатации.
Монтаж конструкции из обоих видов труб не представляет чрезвычайной сложности

При необходимости выполнить его можно своими руками при наличии элементарных навыков и инструментов. Систему из металлопластиковых труб следует собирать таким образом, чтобы к местам соединения с резьбой имелся свободный доступ.
Стоимость металлопластиковых труб, комплектующих к ним превышает затраты на аналогичный проект с использованием полипропилена.

Таким образом, чаще всего при обустройстве системы холодного водоснабжения выбирают и тот, и другой материал.

Для скрытого водовода рекомендуется использовать полипропилен. Для подачи горячей воды – металлопластик или армированный полипропилен.

Процесс производства

Производство металлопластиковых (многослойных) труб осуществляется на специальных автоматизированных поточных комплексах промышленного типа. Причём в процессе изготовления производится не только формировка изделий, но и их компьютерная проверка на соответствие стандартам качества.

  1. Первым делом из алюминиевой фольги формируется металлическая основа (каркас).
  2. Затем алюминиевая заготовка направляется в отсек, где методом ультразвуковой сварки её края стыкуются.
  3. Посредством нагнетания в полученную трубу воздуха (под давлением в 4-6 атмосфер) осуществляется контроль прочности сварного шва.
  4. После проверки заготовка поступает в экструдер, где поэтапно наносится клеевой и полимерный слой. Сначала обрабатывается внутренняя поверхность алюминиевой заготовки, затем – внешняя. На этом же этапе на продукцию наносится маркировочная полоса – синяя или красная.
  5. На финальном этапе изделие охлаждается: сначала – воздухом, потом – в водяной ванне.
  6. На выходе труба попадает в так называемый отдел контроля качества, где происходит «сканирование» и замер геометрии слоёв.
  7. В завершении продукт маркируется и сматывается в бухты.

Американки

Фитинги американки для металлопластиковых труб называют самым удобным и популярным видом фасонных изделий. К этому добавляют и высокую надежность.

Это резьбовой вид соединения считают экзотическим, и говорят, что к его созданию причастны американцы. Отсюда, собственно говоря, и пошло название «американка».


По своей сути это муфта с накидной гайкой, которую можно демонтировать много раз. Чтобы выполнить стык с таким вариантом фасонных изделий, необходимо только закрутить гайку.

Так же мастера утверждают, что при помощи американки очень удобно производить действия с отопительными радиаторами.

На базе этого конструктивного элемента можно создать стык высочайшего уровня герметичности, по этим причинам данный вид соединения обширно используется в высокотемпературных системах с и таким же уровнем давления.

Краны


Краны – это фитинги для металлопластиковых труб, которые представляют собою ряд запорно-регулирующей арматуры. Их применяют для различных трубопроводов. Это могут быть магистрали с подачей холодной, а так же и горячей воды. При установке крана необходимо помнить, некоторые правила.

Краны бывают следующих видов: прямые, угловые и комбинированные. С их помощью просто сконструировать систему высокой сложности.

Стоимость кранов отличается в зависимости от сложности их конструкции.

Пресс – муфты

Смотреть видео – прессовой или обжимной Ф

Фитинги опрессовочные для металлопластиковых труб называют пресс – фитингами. Устройство данного механизма описано немного выше, и такие муфты существуют в нескольких типах. Это позволяет посредством пресс – фитинга соорудить разводку всех конфигурационных вариантов.

Для разветвления и поворотов используют отводы, уголки и тройники. А для оформления линейной магистрали ставят переходники и состыковочные элементы. Кроме этого унификация этих фасонных устройств дает возможность состыковать металлопластиковые трубы с медными и другими видами сортамента.


Нужно отметить, что опрессовочные изделия для металлопластиковых труб создают неразъемное соединение, которое имеет свои значительные преимущества:

  • Высокий уровень прочности. На участке с установленным пресс – фитингом рабочий показатель давления составляет до 10 атмосфер.
  • Длительный период использования опрессовочных фасонных устройств на металлопластиковых магистралях. И высокие показатели соединения на протяжении всего сроки эксплуатации не изменяются. Производители уверяют, что пресс – фитинги в случае правильной установки могут служить более полувека.
  • Стыки не нужно обслуживать. Благодаря этому свойству стыки могут монтироваться скрытым способом.
  • Пресс – муфты не боятся температурных изменений.
  • Монтаж выполняются легко и за короткое время.
  • Использование опресовочных фитингов уменьшает расход трубного сортамента и арматуры, что по большому счету удешевляет протяжку магистрали.

Некоторые секреты установки зажимных муфтовых приспособлений

Несмотря на то, что зажимные фитинги для металлопластиковых труб монтируются просто, есть некоторые нюансы, которые нужно запомнить. Прежде всего – это правильно выбранные для работы клещи.

Без качественного этого инструмента, говорить о надежной работе магистрали не приходится

При покупке нужно обратить внимание не только на изготовителя инструментов для зажимных деталей, но и на то, что этот инструмент предназначается для работы только с определенным объемом трубопроката

Хотя есть модели, которые позволяют работать с несколькими диаметрами зажимных механизмов. Новые усовершенствованные модели клещей для зажимных муфт имеют особую маркировку: ОРS, АРС и AРS. Так же потребители могут встретить в продаже ручные и гидравлические варианты спецоборудования для зажимных устройств.

Компрессионные муфты

Компрессионные фитинги для соединения металлопластиковых труб на сетевых магистралях встречаются очень часто. Устройство компрессионного элемента следующее: кольцо обжима, накидная гайка, штуцер.

Монтаж компрессионного фитинга осуществить не сложно. Его последовательность такая:

  • выравнивается трубная заготовка;
  • на ней аккуратно выполняется срез, для которого предварительно делается разметка;
  • зона среза обрабатывается разверткой, и трубному изделию придается округлая правильная форма;
  • на заготовку одевается гайка компрессионного фитинга и разрезанное кольцо;
  • увлажненный штуцер «садят» на трубу так, чтобы торцевая часть трубы упиралась в кромку муфты;
  • гайка закручивается до упора от руки;
  • затем гайку подтягивают ключом, делая не больше одного – двух оборотов.

Выполняя монтаж компрессионных муфт, не следует применять ключи, оснащенные дополнительными рычагами.

Как соединяются резьбовые фитинги для металлопластиковых труб

Монтаж труб может выполняться компрессионными соединительными деталями из латуни. Их устройство включает штуцер, гайку, разрезное кольцо. С применением рожкового ключа и резьбовых фитингов можно создавать надежные соединения. Процедура выглядит следующим образом: при накручивании гайки выполняется сжатие пресс-гильзы (разрезное кольцо), что и формирует герметичное прижатие штуцера к внутренней полости трубы.

Одно из достоинств компрессионных соединительных элементов состоит в возможности их устанавливать без дорогостоящего специнструмента. Кроме того, резьбовой фитинг обеспечивает возможность быстрого демонтажа соединений. В то же время, практика показывает, что повторная сборка узла с таким фитингом может быть менее герметичной, поэтому для ремонта сети лучше выполнить вырезку поврежденного участка и на его место установить новый отрезок трубы с помощью резьбовых фитингов. Для повторной установки использованного соединительного элемента необходимо выполнить замену его уплотнительных элементов.

Для соединения отдельных труб их торец нужно обрезать под прямым углом. Это можно выполнить с помощью трубореза или ножовки по металлу. Для гибки труб лучше воспользоваться пружинным трубогибом, но выполнить такую операцию можно и вручную. При изгибе руками минимальный радиус составляет пять наружных диаметров трубного изделия, а при использовании трубогиба – три с половиной диаметра.

У отечественных фирм можно купить любые разновидности компрессионных соединительных деталей. При выборе таких фитингов необходимо приобретать изделия в точном соответствии с параметрами металлопластиковых труб (диаметр и размер стенок трубы). В идеале лучше выбирать трубы и соединения от одной торговой марки.

Трубы из металлопласта прекрасно удерживают свою форму, поэтому при обустройстве сетей необходимо минимальное количество хомутиков. Соединение с помощью компрессионных соединительных элементов можно производить по тройниковому (гребеночному) или коллекторному принципу. Если монтаж выполняется в виде гребенки, то необходимо вначале выполнить монтаж основного трубопровода, а после этого врезать в него фитинги в нужных местах (либо провести монтаж в другом порядке).

Пример присоединения компрессионного фитинга:

Выполнить разметку мест установки соединений.

Выполнить резку трубы.

Надеть на металлопластиковую трубу гофру из утеплителя (необязательный этап).

Выполнить калибровку трубы.

Надеть на трубу гайку с уплотнительным кольцом.

Провести соединение трубы и фитинга.

На фото продемонстрирован монтаж компрессионных фитингов тройниковой конструкции. В каталогах можно найти много других вариантов таких соединений, что дает возможность собрать трубопроводы по любой схеме.

Процесс сборки выполняется в следующей последовательности:

  1. Выполнить выравнивание трубы так, чтобы получить ровный участок длиной 100 мм до среза и 10 мм после него.
  2. В нужном месте нужно разрезать трубу под прямым углом.
  3. Выполнить обработку торца с помощью развертки со снятием миллиметровой фаски. Необходимо обеспечить правильную круглую форму торца.
  4. На трубу нужно одеть гайку с разрезным кольцом.
  5. Намочить штуцер.
  6. Нужно насадить на трубу штуцер. При этом торец среза должен плотно упираться в край фитинга. Завинчиваем рукой гайку штуцера до упора. Если гайка крутится плохо, то возможно нарушено резьбовое соединение или гайка идет не по резьбе, что снизит герметичность соединения.
  7. Для затягивания фитинга понадобится два ключа. Одним нужно зафиксировать фитинг, а другим выполнить до двух оборотов гайки, чтобы были видны до двух ниток резьбового соединения. Не стоит использовать ключи с усиленными рычагами, так как перетяжка гайки может привести к потере герметичности соединения.

Чтобы металлопластиковая труба не запотевала при температурных перепадах транспортируемой среды, поверх нее одевают специальный утепляющий кожух из вспененного полиэтилена или других аналогичных материалов. Такую изоляцию можно одеть и после завершения монтажа в процессе эксплуатации трубопровода. Для этого рукав из вспененного полиэтилена нужно разрезать вдоль, а после установки закрепить его на трубе скотчем.

Маркировка фитингов выполняется по двум показателям:

  • по наружному диаметру трубы;
  • по параметрам резьбового соединения, с помощью которого монтируется трубная арматура.

К примеру, наличие символов 16×1/2 для внутренней резьбы свидетельствует о том, что фитинг может соединяться одним концом с трубой 16 мм по наружному диаметру, а другой с арматурным изделием, у которого есть резьбовое соединение полдюйма.

Читайте материал по теме: Замена труб в квартире: советы профессионалов

Достоинства и недостатки

Перед комплектующими из других материалов у металлопластиковых труб есть несколько преимуществ:

  • Простота и удобство монтажа и предмонтажных работ. Трубы из металлопластика легко транспортировать и хранить благодаря их малому весу и удобной форме выпуска – длинномерные изделия скручены в мотки-бухты, которые занимают мало места. При монтаже перенос целой бухты требует меньших усилий, чем перемещение металлических труб. Нарезка и соединение металлопластиковых изделий не требует сложного оборудования и особых навыков. Гибкие и эластичные трубы при монтаже можно повернуть под любым углом и даже развернуть в обратную сторону без использования фитингов-уголков. А так как металлопластиковые трубные изделия выпускаются в виде длинномеров по 50-200 м, то и соединительных муфт для оборудования трубопровода потребуется немного.
  • Возможность прокладывания трубопровода открытым и закрытым способом в помещениях, в том числе, с уже выполненной отделкой. Металлопластиковые трубы имеют презентабельный вид и не портят интерьера, а так как для их соединяют без сварки, проложить трубопровод можно даже после выполнения чистовой отделки помещений.
  • Надежность образуемого трубного контура. Трубопроводы большой протяженности прокладываются с минимальным количеством соединительной арматуры, поэтому имеют минимум узлов, в которых возможны протечки.
  • Устойчивость к коррозии и образованию засоров и наростов на внутренней поверхности. Полимерные внутренние и внешние стенки не подвержены коррозии и надежно защищают алюминиевый армирующий слой изнутри от разрушающего воздействия транспортируемого вещества, и снаружи – от внешней среды. Кроме того, пластик позволяет изготовить изделия с абсолютно гладкими стенками, за которые не цепляются мелкие частицы, движущиеся вместе с рабочей средой, благодаря чему трубы с полимерным покрытием не склонны к зарастанию и заиливанию даже на участках разворота на 180 градусов.
  • Способность поглощать звуки и вибрации движущейся рабочей среды. В отличие от металлических труб, металлопластиковые почти не пропускают внутренние шумы наружу, поэтому подходят для оборудования длинных тепловых контуров даже в спальнях и детских комнатах.
  • Продолжительный срок службы. При соблюдении правил эксплуатации металлопластиковые изделия могут прослужить до 50 лет – полимерная оболочка не теряет со временем своих технических свойств и помогает сохранить их и армировочной алюминиевой прослойке.

Рекомендуем ознакомиться: Использование трубы НПВХ в напорных системах

Однако по некоторым качествам металлопластиковые трубы значительно уступают аналогам из других материалов:

  • Горючесть и выделение токсичных соединений при возгорании. Металлопластик пожароопасен, поэтому для прокладывания открытого трубопровода в мастерских, котельных и других помещениях, где есть открытые источники огня или высокой температуры, такие трубы неприменимы.
  • Ограниченность сфер применения, связанная с узким диапазоном рабочих температур и давлений, светобоязнью и небольшим типоразмерным рядом труб. Температуры ниже -40 градусов металлопластик не выдерживает и ломается, а при длительном воздействии температур выше +95 градусов деформируется, при температуре выше +130 градусов – начинает плавиться. Рабочее давление ограничено 10-20 бар, при более высоком также начинается деформация стенок, при достижении 80-90 бар металлопластик разрушается. Для уличных коммуникаций металлопластиковые изделия не применимы из-за неустойчивости пластика перед ультрафиолетом. Диаметр труб невелик – от 16 до 63 мм, а длина трубы в самой большой бухте составляет всего 200 м, тогда как пределы диаметров изделий из других материалов в десять раз шире, а длина полимерных труб в бухтах может достигать километра.
  • Сужение пропускной способности трубопровода в узловых точках из-за возможности соединения труб только обжимными и пресс-фитингами, штуцеры которых устанавливаются внутри торцов труб. Гладкую полимерную трубу без зажатия ее между двумя деталями в фитинге зафиксировать невозможно.
  • Невозможность выполнения абсолютно надежных узлов. Сварной метод не применим для металлопластика, так как это не сплав, а комбинация слоев, имеющих разные температуры плавления и возгорания. Фитинговое же соединение позволяет образовать узлы, надежность которых можно гарантировать лишь на ближайшие 3-5 лет. Из-за этой особенности металлопластиковые трубы нельзя прокладывать полностью скрытым способом, обязательно нужно оставлять ревизионные окошки в местах соединения, а узлы периодически подтягивать.

Объективная оценка МП труб

Подобная структура изделия и определила целый ряд качеств, которые позволяют удерживать лидирующие позиции по применению в устройстве различных коммуникаций. Но следует быть объективными, трубы из металлопластикового материала обладают и некоторыми недостатками, поэтому оценивать нужно и их.

Преимущества использования металлопластиковых труб очевидны:

  • Изделие не поддается коррозии и устойчиво к воздействию агрессивных сред.
  • Защитные оболочки пластика повышают устойчивость к механическим повреждениям, кроме того, снижается коэффициент сопротивления потоку, следовательно трубы не подвержены образованию отложений на внутренних стенках.
  • Монтаж систем любой конфигурации не вызывает осложнений. Соединение труб осуществляется при помощи фитингов, выполнить процесс можно даже самостоятельно.
  • Труба может гнуться, что позволяет значительно сократить применение соединительных элементов. Небольшой вес изделия значительно упрощает крепеж.
  • Благодаря своим качествам трубы металлопластик могут применяться при монтаже отопления или линий горячей воды.
  • Многослойная конструкция способствует хорошему поглощению шума.
  • Составляющие трубы соответствуют санитарным нормам.
  • Эксплуатационный срок достигает 45-50 лет (в зависимости от производителя).

Теперь несколько слов, раскрывающих недостатки металлопластиковых труб.

Трубы восприимчивы к резким температурным перепадам, может произойти расслоение клеевых основ. Применяемый для наружного слоя полиэтилен, в большинстве случаев, негативно воспринимает ультрафиолетовое излучение, поэтому под действием света трубы со временем теряют цвет.

В отличие от металлических труб, металлопластик относится к горючим материалам.

Существенным недостатком также является невысокая надежность компрессионных фитингов, которые, чаще всего, применяются для соединения. Такие системы не рекомендуется прокладывать скрытым методом.

Но все это не значит, что металлопластик — трубы невысокого качества, просто выбирая материал для трубопровода, тщательно анализируйте все его качества.

Сфера применения

Данные трубы, в основном, получили применение для прокладки в бытовых условиях, они могут монтироваться как в помещениях, так и на улице.

С их помощью устраивают:

  • Трубопроводы горячего и холодного водоснабжения.
  • Системы отопления.
  • Устройство теплого водяного пола.
  • Технологические трубопроводы, в том числе и системы подготовки и очистки воды.
  • Обогрев бассейнов и теплиц.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
