Фильтр насоса стиральной машины: сливной и наливной фильтрующие элементы

В каких случаях требуется замена сливной помпы

После окончания цикла стирки или полоскания электронный блок управления подаёт сигнал на электромагнитный клапан для включения сливного механизма. Принудительное удаление жидкости необходимо для сокращения времени стирки, поэтому стиральная машина укомплектована мощным насосом, который позволяет выкачать весь объём жидкости, находящейся в внутри резервуара машинки, в течение непродолжительного времени.

Для предотвращения попадания мелких частиц во внутреннюю часть, в конструкции сливного механизма имеется фильтр сливного насоса стиральной машины.

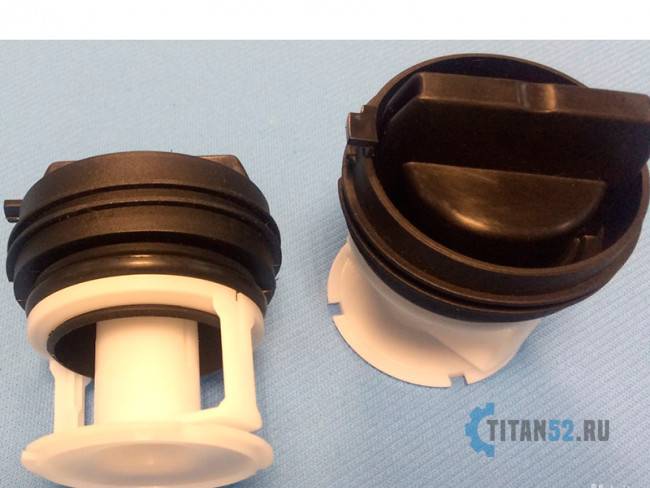

Фильтр сливного устройства стиральной машины

Благодаря надёжной защите от попадания твёрдых предметов на крыльчатку, удаётся добиться большого срока службы насоса, но если по каким-либо причинам такой «предохранитель» не сработает, то даже небольшая пластиковая пуговица попавшая во внутреннюю полость может стать причиной выхода из строя этой детали.

Замена сливного насоса производится только в том случае, если все неисправности, связанные со сливом воды, другими способами избежать не удается. Одна из неприятных поломок, когда из бака приходится сливать воду вручную, является нарушение слива воды в канализацию. При этом далеко не всегда причиной является насос. Прежде всего необходимо проверить:

не включена ли опция «режим без слива»;

сливной шланг, на наличие засоров или перегибов;

сливной фильтр, где часто собираются различные мелкие предметы, попавшие в бак вместе с бельем;

сливной патрубок, где могли застрять мелкие вещи или предметы одежды;

модуль управления, в которой могут произойти сбои как в программном обеспечении, так и в работе электронной части;

Причин, по которым стиральная машина не сливает воду по окончании процесса стирки или полоскания достаточно много, и к проблеме необходимо подходить комплексно. Обнаружение и устранение неисправности следует производить по принципу «от простого к сложному». Не следует сразу разбирать устройство. Бывает достаточно нажать на кнопку, чтобы выключить режим «без слива» или просто очистить фильтр. К характерным признакам неисправности помпы относятся:

«трансформаторный» сильный гул в области расположения помпы при отсутствии слива воды;
вода из сливного шланга вытекает очень слабым напором;
на дисплей машины выводится информация об ошибке.

Многие современные агрегаты оснащены системой самодиагностики и способны сигнализировать о сбоях и неисправностях в системе. Для каждого производителя характерны свои коды ошибок, которые указываются в паспорте от стиральной машины. Например для Ariston о нарушении работы сливного насоса сигнализирует код F05. Если примененные методы диагностики привели к выводу о неисправности помпы, ее необходимо снять и поменять на исправную.

Приступая к ремонту, необходимо точно знать где закреплено сливное устройство. В зависимости от марки и типа стирального агрегата, помпа может располагаться в передней или задней его части, а доступ осуществляться:

непосредственно снизу;
через специальные люки снизу или в передних, задних и боковых стенках;
путем снятия облицовки спереди, сзади или сбоку.

В последнее время модели известных производителей стали оснащаться циркуляционными насосами, обеспечивающими циркуляцию жидкости в системе машинки во время работы и улучшающие качество стирки. Например в некоторых моделях корейского производителя Samsung, сливная помпа и циркуляционный насос выполняются моноблоком в едином корпусе, поэтому они меняются вместе.

Если циркуляционный насос выполнен отдельно, то обычно он располагается рядом со сливной помпой. Для его демонтажа необходимо снять входной и выходной патрубок, выкрутить винты крепления и снять устройство. На агрегатах Electrolux циркуляционные насосы фиксируются на днище, на специальном резиновом основании для уменьшения вибраций и шума.

1. После обесточивания и перекрытия воды, машинку необходимо положить на бок желательно подстелив что-то мягкое, чтобы не поцарапать корпус агрегата.

2. Затем при помощи плоской отвертки снимите пластиковую панель, которая держится на защелках. Снимайте аккуратно, так как защелки могут сломаться!

3 Можно ли продлить жизнь насосу стиральной машинки?

Свои модели насосов для стиральных машин предлагают многие производители комплектующих. Запчасти имеют разную структуру. В частности, бывают насосы:

разборные;
не разборные.

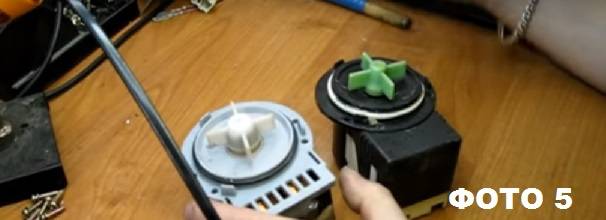

На фото 5 представлены 2 типа насосов:

марки LG, разборный (с крыльчаткой зелёного цвета);
марки Askoll, не разборный (с белой крыльчаткой).

Два вида насоса на фото: разборный и не разборный

Одна из главных проблем, возникающих в процессе эксплуатации разборных и не разборных помп в стиральных машинках — замыкание контактов. Неполадки возникают вследствие попадания воды на поверхность обмотки, из-за чего она перегорает. Проверить состояние обмотки в насосе можно с помощью специальной отвёртки-тестера (фото 6).

Проверьте замыкание контактов с помощью тестера

Если всё в порядке, проверка демонстрирует показатели в диапазоне 180-260 Ом. Сгоревшая обмотка в процессе проверки сильно «прозванивается», показывая большие параметры.

Ещё одна сложность, которая может возникнуть — перегорание термического датчика в помповом насосе. Она проявляется редко, но в случае поломки устройства исключать её нельзя. Перегоревший термический датчик можно отремонтировать, не меняя насоса полностью. Его заменяют новым или ставят перемычку.

Сливной фильтр стиральной машинки

После того как вся вода вытечет, можно будет достать сам фильтрующий элемент и очистить его от мусора. Перед тем как вернуть его на место фильтр нужно тщательно промыть от скопившегося за время эксплуатации машинки налета.

Иногда засор фильтра настолько велик, что его нельзя выкрутить. В таком случае придется поставить стиральную машинку набок и снять помпу для получения доступа к фильтру с его обратной стороны. Также существует вероятность, что такие меры не помогут и придется заниматься полным демонтажем всей конструкции.

Чтоб не возникало проблем с откручиванием фильтра, рекомендуется регулярно заниматься его чисткой для того чтоб исключить вероятность его чрезмерного загрязнения.

Забитый бумагой фильтрующий элемент

Преимущества установки фильтра для стиральной машинки

У целого ряда моделей машинок для стирки белья присутствует встроенный механизм грубой очистки, преимущественно расположенный около крепления сливного шланга. В него попадает крупный мусор – нитки, пуговицы и других мелких элементов, но задержать мелкие частицы мусора, примесей, очистить ржавую воду ему не по силам. Дополнительные фильтры бывают двух видов:

для очистки воды непосредственно перед стиркой. Преимущественно устанавливаются отдельно на трубе, ведущей только к машинке;
общий для квартиры – очищает всю водопроводную воду.

Фильтр для очистки воды

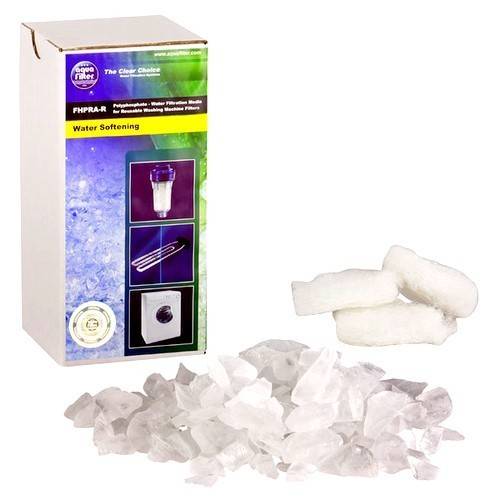

Сменная полифосфатная засыпка

Установка дополнительного фильтра для воды, несмотря на его высокую стоимость, является экономически выгодным приобретением, так как помогает увеличить срок эксплуатации стиральной машины:

не дает проникнуть внутрь примеси, которые могут забить внутренний фильтр. Из-за этого снижается давление, и машина не может потреблять воду.
очищает воду от ржавчины и песка, из-за попадания которых внутрь может уменьшиться длительность службы насоса для слива.
некоторые устройства способны изменить жесткость воды.

Кроме того, если используется очищенная вода, то стирка бывает эффективнее.

Где установлен сливной фильтр

Сливной, он же мусорный, дренажный или фильтр насоса, относится к помпе и используется для задержания крупного и небольшого мусора, оказавшегося во время стирки в баке устройства. Это необходимо, чтобы посторонние предметы не попали в насос или патрубки при сливе и их не деформировали. Чтобы почистить этот узел, потребуется знать, где находится сливной фильтр в стиральной машине Индезит.

Чтобы выкрутить фильтр насоса, нужно убрать цокольную панель на лицевой стороне машины. Она удерживается защелками, необходимо поддеть их ножом или другим инструментом. За панелью расположена крышка фильтра, она окрашена в черный цвет и оснащается ручкой. На некоторых моделях стиральной машины Индезит может быть не цокольная панель, а маленькая крышка, которая также держится на защелках.

Задачи фильтрации воды для стирки

В машинке около наливного шланга установлена обычная сетка, улавливающая грубые механические примеси, чего явно недостаточно. Для удаления ржавчины и мелких частиц такое устройство не предназначено.

Дополнительные фильтры могут устанавливаться:

на магистрали, снабжающей водой всю квартиру;
на трубе подачи воды к стиральной машине.

Фильтр для воды применяется для следующих целей:

очистка от примесей, забивающих сетку в машине и перекрывающих подачу поступающей воды;
удаление ржавчины, песка и других абразивных частиц, вызывающих быстрый износ сливного насоса;
умягчение воды для предотвращения образования накипи на нагревательных элементах, барабане и других металлических поверхностях, а также для улучшения качества отстирывания вещей.

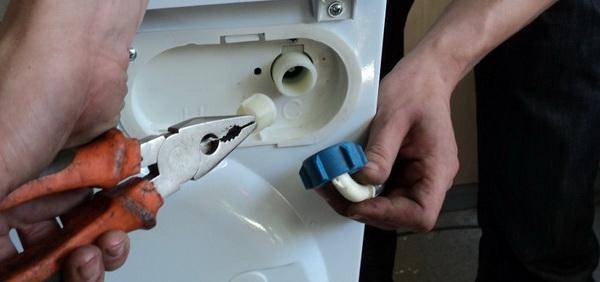

Не получается выкрутить

Иногда выкрутить и достать фильтр не удается из-за застрявших в нем разнообразных предметов. Волосы, носки и платочки, монеты, бусины и другие мелкие предметы при стирке могут оказаться в уловителе перед насосом и заткнуть его. Также помехой может стать известковый налет на резьбе, возникающий, если фильтр долго не вынимали.

Открыть мусорный фильтр в таком случае можно тремя способами. Применяйте их по очереди, приступая к следующему методу, только если попробовали предыдущий и он не помог. Перед тем, как начать, обязательно отсоедините машину от электросети и закройте вентиль, чтобы вода не поступала.

1 способ. Используйте плоскогубцы или пассатижи, чтобы открутить крышку фильтра. На ней расположена ручка, которую нужно попробовать прокрутить с помощью инструмента

Проводить манипуляции следует очень осторожно, чтобы не сломать деталь фильтра

2 способ. Легонько несколько раз ударьте по крышке фильтра сливного насоса, наклонив стиральную машину. Данный способ подходит, когда:

крышка мусорного фильтра совершенно не прокручивается;
поворачивается частично;
ее получается отвинтить, но не удается вынуть.

Отклоните машину назад и обоприте ее на стену. Постучите по крышке мусорного фильтра и корпусу рядом с ним. Если загвоздка в мелких предметах, которые застопорили нужную деталь, то от стука они сместятся, и вы сможете выкрутить и вытащить фильтр.

3 способ. Если два предыдущих способа оказались бессильны, то нужно полностью снимать сливной насос. Задача — прочистить улитку и достать фильтр. Способ этот довольно сложный – необходимо добраться до насоса, отцепить от улитки помпу и через получившееся отверстие добраться до фильтра.

Конструктивные особенности отдельных моделей стиральных машинок Канди позволяют провести демонтаж дренажного насоса через дно. Если оно легко снимается или вовсе отсутствует, то легче и удобнее достать улитку с насосом именно этим способом. Положив машинку на бок или просто наклонив ее в нужную сторону и оперев на стенку, снимите дно и найдите помпу. Находится она за фильтром, то есть в нижней части корпуса.

Перечисленные способы следует применять, только если вы уверены в своих силах и имеете определенные навыки в ремонте различных приборов. Если фильтр не откручивается, а вы не слишком хорошо разбираетесь в технике, лучше вызвать мастера. Нужно помнить, что по незнанию можно не только потерять зря время, но и ухудшить ситуацию.

Правила эксплуатации

При правильном уходе насос для СМА служит в среднем 9-11 лет. Чтобы этот срок не сократился, необходимо:

обеспечить достаточную чистоту воды (вы должны следить, чтобы в карманах белья для стирки не было посторонних предметов, а также предварительно удалять куски засохшей грязи перед стиркой);
следить за исправностью фильтров;
предотвращать появление накипи (для этого рекомендуется использовать специальные присадки для воды);
полностью опустошать бак по завершению стирки (ждать, пока вода из рабочей емкости будет откачана на 100%).

Нужно заметить, что если помпа все же ломается, ее никогда не ремонтируют, а меняют на новое устройство. Причем делать это должен только квалифицированный специалист.

Источник статьи: http://tehnika.expert/dlya-chistoty-i-poryadka/stiralnaya-mashina/ustrojstvo-nasosa.html

Подготовка к очистке

Очистка занимает 10-15 минут. Действуют следующим образом:

Пол возле аппарата застилают полиэтиленом или тряпкой.
Перекрывают подачу воды – возможно в процессе придется отодвинуть машину или приподнять ее, тогда пол не будет залит водой.
Отключают электрическое питание – это общее для обслуживания всех бытовых приборов требование техники безопасности.
Находят место установки фильтра, оно прикрыто дверцей-крышкой (фальшь-панелью).
Открывают дверцу. Она оборудована защелкой, держится плотно. Обычно панель легко открывается рукой. Кому удобно, могут поддеть крышку плоской отверткой, сдвинуть инструмент в сторону, откинуть панель на себя – в моделях LG она полностью не снимается.
За дверцей находится фильтр. Он вставлен в насосную камеру, выглядит как большая пластмассовая пробка с небольшим выступом. Уловитель загрязнений оборудован тонким шлангом для аварийного слива.
Вытягивают шланг из крепежа (это не требует усилий), выкручивают пробку, сливают воду в подготовленную емкость.

Очищение сливного

Когда барабан осушен, приступают к чистке детали. Как это делают:

элемент берут за выступ, поворачивают против часовой стрелки до тех пор, пока фильтр полностью не освободится;
извлекают элемент из посадочного гнезда;
убирают руками крупный мусор: нитки, волосы, посторонние предметы;
деталь подставляют под струю теплой воды, посудной губкой с абразивной поверхностью чистят от налета, промывают моющим средством, ополаскивают;
осматривают отверстие, из которого извлекли фильтр, губкой и тряпкой очищают его, чтобы убедиться, что грязи не осталось, подсвечивают фонариком;
чистую деталь вставляют в гнездо ровно, без перекосов, плотно прикручивают;
на шланге аварийного слива закрывают пробку, ставят на место.

Фильтр нельзя промывать сильно горячей водой и агрессивными чистящими средствами – пластмассовые части могут деформироваться.

Как очистить заливной?

Вода, поступающая в квартиры и стиралки по трубам центрального водопровода, несет:

примеси металла,
частицы ржавчины и песка,
известковые отложения.

Все это улавливает заливной фильтр – выглядит как сетка в виде цилиндра.

Очищают его так:

Обесточивают аппарат.
Перекрывают воду.
Отодвигают машину, чтобы добраться до задней стенки ее корпуса.
Застилают полы.
Ослабляют гайку с резиновой прокладкой, придерживающую заливной рукав. Прокручивают ее против часовой стрелки.
Извлекают фильтрующий элемент из клапана. Для этого выступающую часть уловителя захватывают плоскогубцами.
Прочищают и промывают сетку под проточной водой – удобно воспользоваться зубной щеткой.
В некоторых модификациях LG установлены дублирующие сетки – их прочищают тоже.
Чистый элемент ставят на место.
Присоединяют шланг подачи воды к корпусу агрегата.
Закручивают гайку крепежа, не забывая вставить резиновое кольцо.

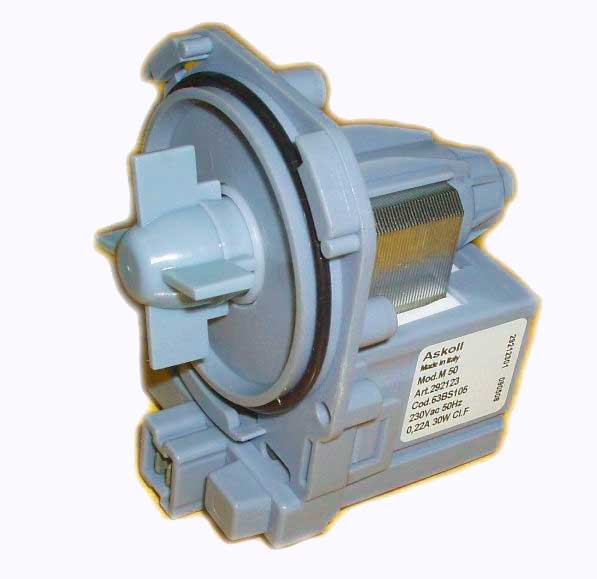

Сливная помпа

Такие устройства встречаются преимущественно в бюджетной и среднебюджетной технике. Это обычная насосная помпа, выполняющая только одну роль – слив воды в канализацию. В доброй половине случаев корпус наглухо запаян и не подлежит разборке. Поэтому целесообразнее не ремонтировать её, а купить новую, благо стоит она недорого.

Мощность рядовых решений колеблется в районе 40 Вт. К каркасу устройство закреплено либо посредством пластиковых защёлок, либо с помощью винтов. Контактная группа двигателя имеет раздельный или совместный формат.

Один из главных недостатков сливной помпы кроется в фильтрующей системе. Она часто засоряется, вода застаивается, и, как следствие, появляются неприятные запахи. Поэтому за состоянием местного фильтра приходится постоянно следить и при необходимости чистить его или менять.

Принцип работы сливной помпы несложен. Здесь мы имеем небольшой по габаритам асинхронный двигатель, работающий в паре с ротором и статором. Первый включает в себя сердечник, а второй – магнит с обмоткой. Конструкция достаточно простая: никаких высокотехнологичных решений или сложных цепей здесь нет, поэтому выходит из строя она крайне редко.

Сливной фильтр в помпе требуется регулярно очищать

Где находится помпа в стиральной машине

Все управляющие узлы во многих моделях стиральных машин расположены в нижней части.

У Веко и Ардо там же, где находится помпа в стиральной машине самсунг – внизу с доступом через дно.

Например, чтобы подобраться к насосу в стиральной технике Zanussi и Electrolux, достаточно просто демонтировать заднюю крышку.

Машинки Bosch, AEG, Siemens придется разобрать спереди. Доступ к помпе в этих моделях немного сложнее, потому что придется сначала снять люк загрузки, а потом уже переднюю панель. Основное правило при начале работы – обесточивание прибора.

Прежде чем трогать насос стиральной машины, нужны заглянуть в фильтр.

Если он в порядке и нет засора, тогда можно осмотреть клеммы. Бывают случаи, когда они отлетают. Только потом отделяется улитка от насоса и проверяются ее лопасти.И после этого можно приступать к ремонту и замене неисправной детали.

Заключительным этапом станет сборка и установка помпы на место с тестовой проверкой работоспособности машинки.

ТОП магазинов стиральных машин и бытовой техники:

mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
holodilnik.ru – Недорогой магазин бытовой техники.
techport.ru – выгодный современный интернет магазин бытовой техники
citilink.ru – современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
ru.aliexpress.com- запчасти для стиральных машин

Процесс работы стиральной машины

Нынешние машинки автомат устроены так, что вода в них поступает за счет давления в магистрале холодной воды. Далее срабатывает клапан забора воды, который реагирует на заданную пользователем программу. За регулирование и своевременное прекращение набора воды отвечает датчик под названием прессостат.

Чтобы моющее средство поступило в барабан машинки, оно проходит через лоток с порошком. После завершения стирки вода через патрубок попадает в сливной насос или помпу. По его сигналу происходит слив использованной воды в канализацию. Процесс длится до полного удаления жидкости из бака.

Аналогичные действия происходят при полоскании белья с разницей отсутствия моющих средств. В процессе отжима из машины удаляется вода также при помощи сливного насоса.

Помпа в процессе работы выдерживает большую нагрузку, так как участвует практически во всех процессах стирки и в любой программе. Она взаимодействует не только с холодной и горячей водой, но и химическими средствами в виде порошка.

Сливной насос разработан так, чтобы смог проработать многие годы без сбоев.

Деталь защищена специальной решеткой или его еще называют фильтром, который спасает “улитку” – внутреннее пространство от попадания посторонних вещей: монет, скрепок, пуговиц и т.д., которые с легкостью могут повредить особо важный элемент помпы – крыльчатку.

Такая поломка считается серьезной и потребует замены детали. Поломка крыльчатки также характеризуется сильной вибрацией стиральной машины. В этом случае потребуется разборка техники и тоже замена детали.

Фильтр насоса выглядит как сеточка и очищает воду от посторонних предметов.

Засор дренажного насоса – самая частая причина поломки в стиральной машине.

В этом случае слив машинки может совсем прекратиться.

Основные признаки того, что насос засорился

Первое, что происходит со стиральной машине при засорении сливного фильтра – во время стирки вода очень медленно поступает в барабан, иногда – вообще не закачивается прибором.

Второй признак неисправности – посторонние, жужжащие звуки, иногда глухой гул, исходящие от машинки во время набора воды для стирки или полоскания. Также отсутствует слив грязной воды, она не выводится наружу.

Отличаются ли типы насосов в зависимости от бренда стиральной машины (whirlpool, indesit, lg)

В машинах для стирки производители используют два вида помп – простая и циркуляционная. Первый встречается в старых моделях или бюджетных вариантах (Деу). Циркуляционный вид помпы установлен в большинстве агрегатов популярных марок – whirlpool, indesit, lg. Единственный нюанс – расположение помпы.

В машинах для стирки Samsung, Аристон, Candy, Ардо, LG, Whirpool, Индезит достаточно перевернуть прибор («уложить» на боковую панель), открутить несколько саморезов и снять заднюю крышку. Фирмы Siemens, BOSCH усложнили задачу демонтажа сливного насоса и замену его на новый. Для проведения процедуры необходимо снять не только заднюю панель, но и переднюю, а также панель управления.

Какие действия нужно выполнить, чтобы снять насос через дно устройства

Узнать, где расположен насос в стиральной машине, можно по расположению сливного шланга. В большинстве моделей стиральных машин Индезит насос расположен именно внизу прибора.

Если он выходит с днища, значит, для прочистки детали нужно снять нижнюю панель. Для этого необходимо отключить прибор от сети электропитания, уложить набок, снять крышку со дна.

Затем ослабить плоскогубцами хомут пластиковой сливной трубки и вынуть её из резинового отводка патрубка. Потом ослабить хомут прикрепления патрубка к камере насоса, отключить патрубок от штуцера.

Далее необходимо ослабить хомут, разъединить пластиковую трубку системы давления и штуцер патрубка. Следующий этап – ослабление хомута крепления патрубка к баку. Параллельно с ослаблением надо выкручивать натяжной шуруп. Завершает процедуру процесс отсоединения патрубка от резервуара.

Как снять насос через фасадную часть

В моделях производителей AEG, Bosch, Siemens доступ к помпе расположен спереди, на фасадной части – за ёмкостью для моющих средств. Чтобы добраться до насоса, нужно вынуть лоток, затем выкрутить саморез, который находиться под ним. Далее нужно слить остатки воды через фильтр, расположенный внизу агрегата, после чего необходимо изъять насос для дальнейшей очистки.

Как правильно снять насос через заднюю стенку стиральной машины

За задней стенкой сливной насос расположен в машинах для стирки марок Zanussi, Electrolux. Для снятия насоса понадобятся инструменты: плоская и крестовая отвёртки, гаечный ключ, миска или ведро для слива воды. Далее нужно следовать инструкции:

Отключить прибор от сети электропитания, перекрыть доступ воды.
Отсоединить сливной шланг.
Повернуть машинку так, чтобы она стала на боковую часть, снять панель при помощи отвёрток.
Слить остатки воды в ёмкость, слегка повернув машинку набок.

После этого нужно открутить помпу, отсоединить патрубки со шланга слива и фильтра. Завершающий этап – прочистка насоса.

Наливной защитный элемент

Не все модели машинок имеют в наличии это предохранительное устройство. Оно предназначается для очистки поступающей воды от механических загрязнений: кусочки ржавчины, окалины, песка, и прочих посторонних предметов.

Если вы заметили, что напор в системе водоснабжения хороший, но в машинку жидкость набирается медленно — это значит, что может быть забит наливной фильтр. Для проверки этой версии требуется выполнить простые действия:

Обесточить агрегат, отключив его от розетки.
Перекрыть подачу воды (закрыть кран перед шлангом).
Шланг крепится на задней стенке стирального агрегата. Нужно повернуть гайку против часовой стрелки
Важно не потерять резиновую прокладку, которая находится внутри гайки

Не забудьте положить на пол тряпку: после снятия шланга, может вылиться немного воды.
Цилиндр с сеточкой можно достать с помощью плоскогубцев, осторожно поворачивая его в разные стороны, не прилагая больших усилий
Если в шланге стоит дополнительная сетка, достаньте и ее.
Промойте сеточку под струей воды, удалите все загрязнения. Для лучшей очистки можно использовать зубную щетку.
Вставьте сетчатые элементы на место и присоедините шланг

Далее необходимо проверить сборку на предмет утечки. Откройте водопроводный кран на машинку, и проверьте, нет ли протекания.

Что такое фильтр помпы в стиральной машине
