Принцип действия абсорбционных холодильников
В этих агрегатах, работающих на принципе испарения хладагента, которым является аммиак, нет компрессора. Циркуляция поддерживается за счёт растворения его в воде, производимого в абсорбере. После чего аммиачный раствор направляется в десорбер, а затем в дефлегматор, где происходит разделение раствора на составляющие.
После прохода конденсатора аммиак переходит в жидкое состояние и через абсорбер возвращается в испаритель. Если сказать понятными словами абсорбер — это ёмкость для создания и хранения раствора, десорбер — испаритель, дефлегматор — охладитель. Для улучшения рабочих характеристик в раствор добавляется водород или иной инертный газ.
В быту холодильники этого вида встречаются крайне редко, так как недолговечны по сравнению с компрессионными моделями, а аммиак ядовит.
Холодильные установки
В нижней части корпуса перемещается тяга 2, связанная с подвижной частью контактора перекидной колодочкой при помощи тяги 3 блок-контакта.
Постоянным током 50 В от аккумуляторной батареи АБ питаются преобразователи напряжения холодильника, бытовых электроприборов, бытовые вентиляторы, цепи зарядки аккумуляторных батарей сигнального фонаря и радиоприемника, а также цепи зарядки вспомогательной аккумуляторной батареи 24 В. Оно состоит из тонкой металлической пластины.
Генератор приводится во вращение карбюраторным или электродвигателем при помощи клино-ременной передачи, которая служит одновременно приводом вентилятора конденсатора. Представляет собой медную трубу длиной от 1,5 до 3 метров. В этом случае перед вскрытием неисправного регулирующего вентиля необходимо закрыть запорный вентиль и отсосать хладагент из всего трубопровода.
В противном случае компрессор ждёт гидроудар и выход из строя. Блок-контакт регулируется таким образом, чтобы замыкание его контактов происходило за 1—2 мм до полного втягивания якоря магнитной системы, а размыкание контактов — за 1—2 мм до полного отпадания якоря.
Рекомендуем: Прокладка силового кабеля снип
Помощь студентам
При достаточном намораживании льда температура паров фреона во всасывающем трубопроводе понизится и термореле Е2, настроенное на заданную температуру, разомкнет свои контакты и отключит холодильную установку. Как видно из рис. У винтовых и центробежных компрессоров обратные клапаны устанавливают как на нагнетательных, так и на всасывающих линиях, во избежание возникновения обратного потока пара.
Наконец, в линейном ресивере создается гидравлический затвор, препятствующий перетеканию пара со стороны высокого давления в испарительную систему, что имело бы своим следствием уменьшение холодопроизводительности установки. Регулировочные размеры контактов и хода магнитной системы При перегрузке термобиметалл перекидывает изоляционную колодочку в отключенное положение.
Навигация по записям
Уход за генератором При техническом обслуживании необходимо проделать следующие работы: — проверить состояние и натяжение ремня привода генератора, крепление его, а также произвести смазку подшипников; — проверить состояние, чистоту и плотность соединений проводов на корпусе генератора; — сняв защитную ленту с корпуса генератора, осмотреть состояние коллектора и щеток. Магнитный пускатель В холодильной установке применяется магнитный пускатель ПМ водозащитного исполнения, который предназначен для дистанционного пуска и останова, а. Наконец, в линейном ресивере создается гидравлический затвор, препятствующий перетеканию пара со стороны высокого давления в испарительную систему, что имело бы своим следствием уменьшение холодопроизводительности установки. В электросхеме холодильника также присутствует реле защиты. Из конденсатора жидкий фреон стекает в камеру высокого давления поплавкового бака 3.
Образовавшаяся жидкость по сливному трубопроводу 3 стекает в линейный ресивер 5. В случае установки агрегата на улице он должен быть дополнительно укомплектован гидравлическим регулятором давления конденсации, для обеспечения стабильной работы в зимних условиях и поддержания необходимого давления конденсации в холодное время года. принцип работы холодильной централи
Система No Frost и саморазморозка
Описанные выше холодильники имеют капельную систему разморозки. Это значит, что холодильной камере установлен “плачущий” испаритель: в период простоя компрессора иней на нём тает естественным образом, потому как температура в камере плюсовая.
Образовавшаяся вода стекает по специальным желобам через трубочку в контейнер, расположенный над мотором или возле него. Позже работающий мотор сильно нагревается, и вода испаряется. Морозилка при такой системе самостоятельно не оттаивает никогда, к тому же иней образуется не только на стенках камеры, но и на продуктах.
Холодильники No Frost не нуждаются в разморозке, инея в их камерах, даже в морозилке, вы не увидите. Характерная особенность таких моделей – наличие вентилятора, который распределяет холодный воздух от испарителя по камерам.
В холодильниках No Frost присутствуют стандартные пуско-защитные реле, усовершенствованное термореле, а также вентилятор и нагревательные элементы для автоматической оттайки
Сам охлаждающий змеевик в таких моделях выглядит не как привычная сплошная металлическая пластина, а как автомобильный радиатор или змеевик конденсатора сзади старых холодильников.
В общей схеме работы холодильника новые элементы ведут себя следующим образом:
- вентилятор или турбина запускается вместе с компрессором и равномерно распределяет холодный воздух по камерам;
- когда термореле размыкает контакты, питающие двигатель в связи с достижением заданной температуры, одновременно отключается и вентилятор;
- раз в 8 – 16 часов термореле включает нагревательный элемент. Это электрический мат или провод, нагревающий змеевик испарителя для удаления с него инея. Теплый воздух не попадает в камеры холодильника, поскольку испаритель скрыт, а вентилятор отключен;
- когда весь иней оттаял, переключатель компенсации температуры отключает подогрев;
- дополнительно термостат может управлять заслонкой, регулирующей подачу холодного воздуха в основную камеру по каналам.
Разморозка таких холодильников похожа на “плачущий” испаритель лишь в одном: образовавшаяся вода также стекает по каналам в емкость около мотора.
Испаритель и вентилятор могут быть скрыты в перегородке между камерами, а для регулировки температуры служат разное количество воздуховодов и подвижные заслонки в них
Описанная выше схема – наиболее примитивная. Большинство современных моделей управляются централизованно, с электронной платы.
Основной недостаток холодильников No Frost – пересыхание продуктов из-за постоянной циркуляции воздуха. Всё приходится хранить в контейнерах с плотными крышками или заворачивать в плёнку.

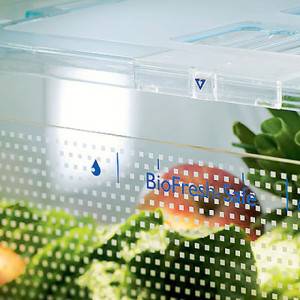

Оригинальное решение проблемы предлагает Electrolux в системе Frost Free. В этих агрегатах морозилка работает по системе No Frost, а в камере с плюсовой температурой установлен классический, “плачущий” испаритель. Электрическая схема в целом идентична стандартным системам “без инея”.
Устройство и принцип работы разных видов холодильников
Все холодильники имеют общий принцип работы, но, в зависимости от модели и используемой охлаждающей установки, особенности процесса поддержания низкой температуры в камере могут отличаться.
Однокамерные и двухкамерные холодильники
Однокамерные и двухкамерные холодильники работают примерно по тому же принципу. Главное отличие состоит в работе испарителей. Старые двухкамерные агрегаты оборудованы одним испарителем для обеих камер. В новых моделях есть испаритель в каждой камере, которые полностью изолированы друг от друга.
В однокамерных холодильниках испаритель размещен в верхней части рефрижератора, под которым располагается поддон. Его закрытие и открытие регулирует подачу холодного воздуха в основную холодильную камеру. Чтобы не допустить появление излишнего конденсата на стенках, в холодильнике предусмотрена капиллярная трубка.
В двухкамерных же холодильниках испарители выполняют роль разделительной перегородки теплоизоляции. В такой системе хладагент закачивается в испаритель через капиллярную трубку и передается во второй только в том случае, когда его температура падает ниже нуля. Когда второй испаритель тоже обмерзает, включается термореле, которое приостанавливает работу компрессора.
Компрессорные холодильники
Компрессорный холодильники работают на основе компрессорной системы. Это самый распространенный тип устройства холодильника. Они удобны в использовании и обслуживании, а также расходуют не так много электроэнергии.
Компрессорные холодильники, в основном, производят Atlant, Indesit и Stinol. Такие модели состоят из двух основных компонентов:
- компрессор — мотор, который может быть инверторным или линейным. При его запуске фреон перемещается по трубкам системы, обеспечивая равномерное охлаждение основной и морозильной камер;
- конденсатор — змеевидная система трубок, расположенная на задней внешней части корпуса холодильника, которая выводит в окружающую среду тепло, вырабатываемое компрессором;
- хладагент — изобутан или фреон, который перемещается по системе холодильника, охлаждая ее;
- вентиль для осуществления терморегуляции — поддерживает постоянное давление для равномерной циркуляции хладагента.
За счет этого приводится в действие компрессор, который сжимает фреон и создает определенное давление, необходимое для его передвижения по трубкам всей системы. При попадании в конденсатор, хладагент превращается в жидкость.
Далее хладагент выводится в фильтр-осушитель, очищается от влаги и проходит по трубкам капиллярной системы, снова попадая в испаритель. После этого компрессор снова начинает перегонку фреона и весь цикл повторяется заново. Когда температура достигнет нужной отметки, реле автоматически отключает двигатель.
Абсорбционные холодильники
Абсорбционные холодильники работают на основе циркуляции и испарения аммиака, который выступает в роли хладагента. В качестве абсорбента действует аммиачный раствор на воде.
При включении холодильного агрегата в генераторе производится нагрев рабочей жидкости (аммиачного раствора). Когда температура достигает отметки кипения, аммиак начинает превращаться в пар, который выводится в конденсатор.
Далее аммиак превращается в жидкость и попадает в испаритель, где смешивается с водородом. Резонанс давления приводит к испарению сжиженного аммиака, при котором выделяется тепло.
Аммиачный пар передается в адсорбер с очищенной водой. Полученный раствор поступает в генератор-кипятильник и цикл повторяется по новой, пока температура достигнет нужного уровня.
Холодильник с технологией «No Frost»
Холодильники с технологией No Frost (с англ. «без мороза»), позволяют эксплуатировать его без частых разморозок. Это возможно благодаря полному выводу влаги из холодильной системы, за счет чего в камере не образуется наледь.
Главный принцип технологии заключается в том, что после каждого полного цикла работы автоматически запускается режим оттаивания. Реле активирует испаритель, из-за чего лед начинает таять, а вся влага выводится наружу и полностью испаряется. В остальном, принцип работы холодильника такой же, как и в обычных моделях.
Так как в холодильнике с технологией No Frost не образуется лед, его можно размораживать только один-два раза в год, во время очистки и мытья. Основным недостатком при этом является увеличенное потребление электроэнергии за счет непрерывной работы вентилятора.
5 лучших недорогих двухкамерных холодильника прошлого года
Лучшие холодильники среди двухкамерных моделей бюджетного сегмента в нашем рейтинге представлены 5 моделями.
Stinol STS 200
Довольно габаритная модель, размеры которой — 60 х 200 х 62 см. Общий объем — 363 л, из которых на холодильный отсек приходится 235 л, морозильное отделение — 128 л. Отличный выбор для хозяек , которые замораживают заготовки на зиму.
ATLANT ХМ 4026-000
Габаритная модель с изысканным дизайном — 60 х 205 х 63 см. Однокомпрессорный холодильник с капельной системой размораживания. Полезный объем — 393 л, морозилка — 115 л, холодильное отделение — 278 л.
Bosch KGV36NW1AR
Техника от производителя высококачественного оборудования. Размеры модели — 60 х 185 х 65 см. общий полезный объем — 317 л, морозилка — 94 л, холодильник — 223 л. Однокомпрессорный холодильник с каперной системой размораживания.
Pozis RK-149 S
Большой холодильник с габаритами 60 х 196 х 65 см. Полезный объем — 370 л, из них холодильный отсек — 240 л, морозильная камера — 130 л. Модель отличается высокой мощностью замораживания продуктов.
NORD NRB 110 932
Однокомпрессорный агрегат с лаконичным стильным дизайном. Размеры — 57 х 201 х 62 см. Общий объем — 346 л, морозильный отсек — 115 л, холодильное отделение — 231 л.
Проверка давления
Проверить работоспособность компрессора холодильника можно манометром, который измеряет давление газа, создаваемое агрегатом. Тестирование производится до слива хладагента и снятия агрегата из холодильной машины. Для измерения применяется специальный манометр с резьбовой втулкой, который накручивается на нагнетающий канал. На исправном узле после включения питания давление доходит до 6 атмосфер и выше. При отсутствии давления, пульсации или низком значении требуется проверить состояние магистральных трубопроводов и корпуса агрегата.
Причиной низкого давления может стать повреждение поршня или рабочего цилиндра, установленного внутри корпуса компрессора. Допускается разобрать агрегат, предварительно демонтировав узел. Металлический корпус разрезается шлифовальным кругом или ножовкой, при проведении работы следует быть осторожным, поскольку внутри кожуха находится масло. Поврежденные узлы заменяются на аналогичные детали, взятые от другого компрессора. Полость устройства промывается от остатков стружки и масла, а затем половины соединяются сваркой.
Основные типы холодильников
Тип холодильника определяется, отталкиваясь от нескольких параметров. Так, в зависимости от сферы назначения различают морозильники, холодильники и холодильники-морозильники. В зависимости от способа получения холода – абсорбционные и компрессионные. По способу установки – напольные по типу шкаф либо стол. В зависимости от числа камер холодильники подразделяются на одно-, двух- или трехкамерные.
Наибольшей популярностью на мировом и отечественном рынках пользуются двухкамерные холодильники. В основном они состоят из холодильной и морозильной камер.
Холодильник Side-by-side
Самая большая камера у холодильников «Side-by-side». Их конструкция предполагает расположение по бокам морозильной и холодильной камер, причем каждая из них закрывается отдельной дверью. В холодильниках типа «Combi» объем морозильной камеры может составлять до половины общего полезного объема. В большинстве случаев морозильная камера в таких устройствах располагается ниже холодильного отделения.
В зависимости от способа размораживания различают холодильники с ручным, автоматическим либо полуавтоматическим размораживанием. В ручном размораживании нуждаются холодильники старого образца. Некоторые модели холодильников оснащены специальным реле оттаивания, способным отключать питание компрессора. Обратно включается компрессор после того, как внутри холодильника установится температура, близкая к комнатной. Этого времени достаточно для оттаивания ледяной шубы.
Большая часть современных холодильников обладает функцией автоматического размораживания морозильной камеры. Избыточная влага со стенок испарителя стекает по специальному желобу в лоток, расположенный на крышке компрессора. Из лотка вода постепенно испаряется под воздействием тепловой энергии, исходящей от корпуса компрессора. Процесс размораживания цикличен и не нуждается в постороннем вмешательстве либо контроле.
Зона нулевой температуры
Трехкамерные холодильники оборудованы кроме морозильной и холодильной камер, еще и зоной нулевой температуры. Некоторые производители оснащают такую зону возможностью выполнять функции какой-либо из камер, посредством понижения либо повышения в ней температуры.
Также холодильники могут обладать статической либо динамической системой охлаждения. В статических системах воздух либо неподвижен, либо перемещается посредством естественной конвенции. Применяется в основном во многих бюджетных холодильниках. В динамической системе воздух циркулирует под действием вентилятора. Такая система получила название «No Frost» и позволяет добиться равномерного распределения температуры по всей площади камеры и быстрое восстановление заданной температуры после ее повышения. Главное преимущество такой системы – при работе холодильника на стенках камеры не образовывается иней.
Холодильники с системой No Frost
В дословном переводе название системы означает: “без инея”. Это достигается с помощью встроенного вентилятора, который передаёт холод от единственного испарителя, размещённого в морозилке. Сначала холодный воздух распространяется внутри морозильной камеры, а затем через отверстия переходит в холодильный отсек.
За счёт циркуляции воздуха достигается равномерное распределение температуры в камерах. Для удаления наледи используется электронагреватель, находящийся под испарителем, который включается по сигналу таймера несколько раз в сутки. Образующаяся вода выводится наружу. В остальном устройство и принцип работы те же, что у обычных моделей.
ТРВ (терморегулируемый расширительные вентиль)
ТРВ (терморегулируемый расширительные вентиль) предназначен для создания требуемой разности давлений между испарителем и конденсатором, необходимой для осуществления цикла теплопередачи. Он позволяет максимально заполнить внутреннее пространство испарителя нагретым хладагентом. В большинстве холодильников ТРВ заменяет капилляр (тонкая металлическая трубка небольшого диаметра).
По мере того как снижается тепловая нагрузка на испаритель, изменяется степень пропускного сечения ТРВ. При снижении температуры в камере, автоматически снижается количество циркулирующего хладагента. Капилляр, функционируя не способен изменять свое сечение, но в свою очередь, дросселирует определенный объем хладагента.
Важную роль в работе холодильника играет степень чистоты хладагента. Наличие в его составе примесей или воды способно привести к повреждению компрессора либо засорению капилляра. Вода в хладагент может проникнуть во время заправки холодильника или попасть через неплотности в поверхности компрессора
Очень важно во время заправки вакуумировать контур и соблюдать герметичность. Практически в каждом холодильнике устанавливается перед капилляром фильтр-осушитель, для защиты хладагента от попадания влаги
К образованию примесей может привести коррозия внутренней поверхности стенок трубопроводов.
Некоторые конструкции холодильников предусматривают также и наличие теплообменника, предназначенного для регулирования температуры на выходе из испарителя и из конденсатора. Результатом его работы является то, что к дросселю подается уже остывший хладагент, способный в испарителе охладиться еще сильнее. В свою очередь, хладагент, поступая из испарителя, нагревается перед поступлением в конденсатор и компрессор. Использование теплообменника способствует увеличению производительности холодильника и предотвращает проникновение хладагента в жидком состоянии в компрессор.
Схема встраивания холодильного агрегата
При проектировании интерьеров современной кухни необходимо решить задачу сочетания разнообразных форм и цветов кухонной бытовой техники:
- плиты;
- духового шкафа;
- холодильника;
- микроволновой печи;
- посудомоечной машины;
- вытяжки и др.
Популярным решением служит использование полностью встраиваемой кухонной техники. В этом случае она скрыта внутри модульных шкафов и полок стандартных размеров с оформленными в одном стиле лицевыми панелями.
С этой целью производители выпускают специальные линейки техники, предназначенной для встраивания в кухонные модули.
Стенки и дверцы такой техники не окрашиваются эмалью, поскольку будут скрыты внутри шкафов, дверцы снабжены специальными системами крепления навесных панелей.
Каждый производитель в руководстве пользователя обязательно приводит схему встраивания,
в которой оговаривает размеры подходящих модулей, минимальную глубину, ширину и высоту проема, расстояние от испарителя до задней стенки шкафа, размеры и расположение отверстий для обеспечения естественной циркуляции воздуха.
Схема встройки
Существует также схема частичной встройки. В этом случае используют обычную модель аппарата с окрашенной дверцей. Холодильник монтируется в открытую спереди нишу в кухонной мебели. Требования по обеспечению воздухообмена, тем не менее, необходимо выполнять
Общий принцип работы холодильника и его элементов
Старые и более новые модели холодильников работают по одному общему принципу, который делится на два основных рабочих процесса:
- Первый заключается в выведении тепла из холодильной установки во внешнюю среду.
- Второй — в концентрации холода во внутренней части агрегата.
Для вывода тепла используется хладагент, который является газообразным веществом и называется фреоном. Он изготавливается на основе фтора, хлора и этана. Он может быстро переходить из газообразного состояния в жидкое и обратно.
Электродвигатель (компрессор)
Электродвигатель является самой главной деталью холодильной установки. Он обеспечивает круговое перемещение фреона по трубкам холодильника. Электродвигатель состоит из компрессора и электромотора, который преобразует ток в механическую энергию.
Электрический мотор, в свою очередь, состоит из ротора и статора. Первая деталь имеет вид системы медных катушек, а вторая — небольшого стального вала, соединенного с двигателем и поршневой системой. Ротор запускается под воздействием центробежной силы, которая возникает из-за прохождения тока, вызывающего появление электромагнитной индукции.
Конденсатор
Конденсатор представляет собой трубопровод змеевидной формы, диаметр которого не превышает 4-5 мм. Его главная функция состоит в отводе тепла из рабочей жидкости за пределы устройства, в окружающую среду. Расположен на внешней части задней стенки холодильника.
Испаритель
Испаритель отвечает, соответственно, за испарение рабочей жидкости и охлаждение окружающего внутреннего пространства холодильника. Выглядит как система трубок небольшого диаметра. Как правило, расположен во внутренней, но иногда и на внешней части морозильной камеры.
Капиллярная трубка
Главная функция капиллярной трубки состоит регуляции давления газа, используемого для снижения температуры в морозильной и основной камере холодильника.
Фильтр-осушитель
Фильтр-осушитель служит для очистки рабочего газа от посторонних примесей и влаги. Сама деталь часто имеет вид продолговатого бочонка (в двухкамерных холодильниках) или медной трубочки диаметром до 20 мм.
Находится между конденсатором и капиллярной трубкой, в которые впаяны концы фильтра. Сама трубка осушителя наполнена цеолитом — минеральным наполнителем с высокопористой структурой.
По обеим сторонам выходных трубок установлены специальные заграждающие сетки с ячейками диаметром до 2 мм. Основная возможная неполадка состоит в засорении фильтра, которое может вызвать негативные последствия для работы холодильника:
- повышение температуры в холодильном и основном отделении;
- холодильник перестает отключаться и работает в непрерывном режиме;
- механические деформации контура выходного отверстия фильтра;
- сильный нагрев начального колена конденсатора до комнатной температуры и выше.
Для предотвращения этих проблем нужно периодически открывать и очищать фильтр, поддерживая его в чистоте и обеспечивая бесперебойную работу.
Докипатель
Докипатель имеет вид небольшой металлической емкости, которая расположена между входом компрессора и испарителем. Его главное назначение — доведение фреона до состояния кипения и обеспечение его быстрого испарения. Кроме этого, он защищает двигатель и всю систему холодильника от попадания жидкости.
Компрессор
Его по праву называют сердцем холодильного агрегата. Его задачей является создание разницы давления между нагнетательной и приёмной трубками для обеспечения надёжной циркуляции хладагента. Поэтому от того, как работает компрессор — зависит функциональность всего агрегата. Для бытовых рефрижераторов применяют герметично закрытые корпусы, в которые помещены компрессор и электромотор. Для смазки подвижных частей используется специальное масло.
Два компрессора двухкамерного холодильника Атлант.
Защита электродвигателя осуществляется с помощью пускозащитного реле, которое подключает пусковую обмотку во время запуска и отключает мотор при перегреве. Для защиты компрессора от попадания влаги служит фильтр-осушитель. Инверторный компрессор в холодильнике, который установлен на современных моделях, позволяет значительно продлить срок службы агрегата.
При желании можно подсчитать эффективность работы компрессора. Для этого нужно засечь время работы Т1 и время отдыха Т2. Затем Т1/(Т1 + Т2) = эффективность. При значениях менее 0,2 требуется корректировка заданной температуры в камере в сторону понижения. Если выше 0,6 — неисправен уплотнитель двери или она перекошена.
Магнитная лента на холодильнике и её замена.
Расположение элементов в двухкамерном холодильнике
Конструктивно расположение элементов двухкамерных холодильников, как правило, несущественно отличается, на рисунке Вы видите устройство холодильника NORD-214:
А — холодильная камераБ — морозильная камера
- решетка
- испаритель морозильной камеры
- лопатка
- емкость с крышкой
- вкладыш
- испаритель холодильной камеры
- барьер полки
- дверь холодильной камеры
- емкость для талой воды
- уголок
- декоративная планка
- гайка
- опора
- болт с шайбой
- болт с шайбой
- ролик
- фруктовая ванна
- стеклянная полочка
- защитный фланец полки
- полка-решетка
- бак с крышкой
- панель управления
- форма для льда
- полка-поперечина
Как работает холодильник
Главный принцип работы любого холодильника основан на выполнении двух рабочих операций:
- Вывод тепловой энергии из устройства в окружающее пространство.
- Концентрация холода внутри корпуса прибора.
Для отбора тепла применяется хладагент под названием фреон. Это газообразное вещество на основе этана, фтора и хлора. Фреон обладает уникальной возможностью переходить из газообразного состояния в жидкое и обратно. Переход из одного состояние в другое происходит при изменении давления.
Работа системы охлаждения заключается в следующем. Компрессор засасывает фреон вовнутрь. Внутри устройства работает электромотор. Двигатель приводит в движение поршень. При движении поршня происходит сжатие газа.

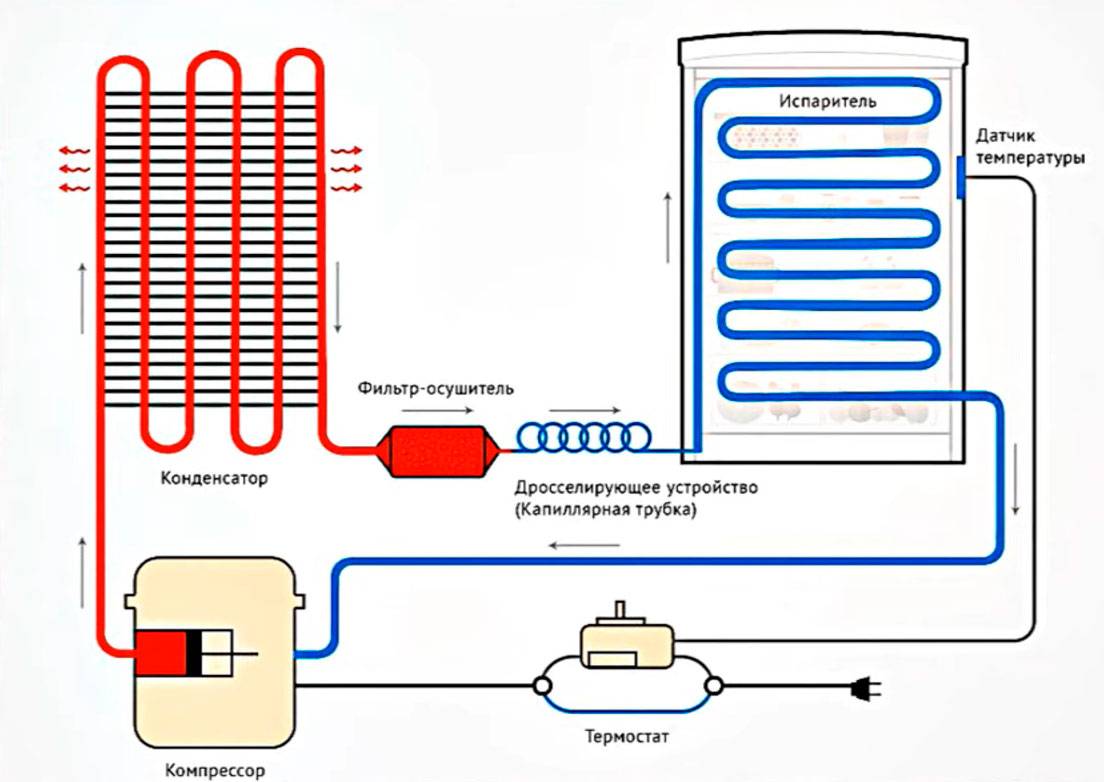

Принципиальная схема работы холодильника
Процесс сжатия газа делится на два этапа. На первом этапе происходит возвратное движение поршня. При смещении поршня открывается впускной клапан. Через открытое отверстие фреон поступает в газовую камеру.
На втором этапе поршень смещается в обратном направлении. При обратном движении поршень сжимает газ. Сжатый фреон давит на пластину выходного клапана. В камере резко повышается давление. При увеличении давления происходит нагрев газа до температуры 100° C. Выпускной клапан открывается и выпускает газ наружу.
Нагретый фреон из камеры поступает во внешний теплообменник (конденсатор). По пути следования по конденсатору фреон отдает тепло наружу. В конечной точке конденсатора температура газа уменьшается до 55° C.
В процессе теплопередачи происходит конденсация газа. Фреон из газообразного состояния превращается в жидкость.
Из конденсатора жидкий фреон поступает в фильтр-осушитель. Здесь происходит поглощение влаги специальным сорбентом. Из фильтра газообразный фреон поступает в капиллярную трубку.
Капиллярная трубка играет роль своеобразной пробки (препятствия). На входе в трубку давление газа понижается. Хладагент превращается в жидкость. Из капиллярной трубки фреон поступает на испаритель. При падении давления происходит испарение фреона. Вместе с давлением падает и температура газа. В момент поступления в испаритель температура фреона составляет – 23° С.
Фреон проходит по теплообменнику внутри холодильной камеры. Охлажденный газ снимает тепло с внутренней поверхности трубок испарителя. При отдаче тепла происходит охлаждение внутреннего пространства холодильной камеры.
После испарителя фреон засасывается в компрессор. Замкнутый цикл повторяется.
