Устройство дымохода для настенного газового котла
Принцип работы коаксиального дымохода выглядит следующим образом.
По внутренней, меньшего диаметра, трубе производится отвод продуктов из камеры сгорания. В процессе отвода дымовые газы охлаждаются за счёт холодного воздуха в наружной трубе, что снижает пожароопасность.
По внешней, большего диаметра, трубе подаётся уличный воздух к горелке. За счёт температуры уходящих газов воздух к горелке подаётся уже подогретым, что увеличивает КПД отопительного агрегата.
Главное отличие дымохода настенного котла от системы дымоотведения напольного котла состоит в отсутствии вертикальной дымовой трубы. Это обусловлено тем, что горелки настенных котлов с закрытой камерой сгорания снабжены вентиляторами. Для поддержания процесса горения не требуется дополнительная тяга, которая в напольных котлах создаётся за счёт длины и диаметра дымовой трубки.
Важным преимуществом отопительной системы на основе настенного газового котла над аналогичной с напольным — является отсутствие необходимости сооружения приточно-вытяжной вентиляции. Как следствие, настенный — с закрытой камерой сгорания можно разместить, например, на кухне, параметры которой удовлетворяют действующим нормам и правилам.
В стандартную поставку системы дымоудаления настенного газового котла, как правило, входит:
- коаксиальная труба из 2 сегментов: один для вертикального участка от котла, второй для горизонтального, для вывода через стену;
- поворотное колено 90 градусов, 1 штука;
- герметичные прокладки, обжимные хомуты;
- декоративные накладки, как опция.
В некоторых случаях может потребоваться дополнительное приобретение удлинителей коаксиальной трубы, второго поворотного колена на 90 или 45 градусов, тройника для присоединения двух котлов к одному дымоходу.
Коаксиальные трубки и соединительные элементы к ним изготавливаются из стали и окрашиваются белой жаростойкой эмалью. Некоторые производители изготавливают наружный элемент из пластика для лучшей теплоизоляции. Наиболее распространённый типоразмер коаксиального: диаметр наружной трубы 100 мм, внутренней — 60 мм. Трубы большего диаметра встречаются на конденсационных котлах, обладающих наиболее высоким КПД и низкой температурой выхлопных газов. Увеличение диаметра в таких котлах является мерой для снижения количества образующегося конденсата.
Из какого материала
Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.
Кирпичный дымоход
Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.
Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.
Устройство кирпичного дымохода для газового котла с вставкой металлической гильзы
Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста
При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:
- Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
- Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
- Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.
Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.
Нержавеющая сталь — одностенные трубы и сендвич
Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.
Строение сендвич-трубы
Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.
Если говорить о надежности, то сендвич-дымоходы более надежны, хотя бы из-за того, что состоят из двух слоев металла. Кстати, если будете дымоход утеплять, наружные трубы могут быть из оцинкованной стали — с конденсатом они не контактируют, температуры невысокие, а внешний вид неважен, так как все будет обматываться утеплителем.
Керамические дымоходы
Керамические дымоходы хороши всем: они долговечны, надежны, хорошо переносят контакт с агрессивными веществами. Но имеют два существенны недостатка. Первый — они стоят дорого. Второй — имеют большой вес, так что при устройстве высокого дымохода требуют наличия фундамента. А это — дополнительные расходы к итак немалой сумме. Зато срок эксплуатации такого дымохода исчисляется десятилетиями.
Требования к материалу дымохода по нормам СНиП
Труба дымохода должна быть выполнена из материала, который не горит, он должен сопротивляться возгоранию при высоких температурах в течение часа.
Герметики должны быть огнестойкими и не терять своих изолирующих свойств при нагревании, тем более распадаться и открывать места для выхода дыма наружу.
Не допускается изменение диаметра трубы, расширение и сужение на всей протяжённости дымохода. Это снижает тягу и приводит к плохому горению или задымлению внутреннего пространства помещения.
Верхушка дымохода должна подниматься более конька крыши или быть ей равной по высоте. Чем дальше выход дымохода от конька, тем ниже можно сделать дымоход.
Требования к помещению, в котором располагается газовое оборудование
Подсобка, в которой планируется размещение газового котла должно быть хорошо вентилируема. Обязательно предусмотреть естественный вентиляционный отток потока воздуха. Для проветривания комнаты нужна форточка в окне. Если вытяжка принудительная, то воздухообмен происходит за счёт поступления свежих потоков из смежных помещений.
Входные двери в помещение должны распахиваться наружу по требованию техники безопасности, чтобы человек мог свободно покинуть помещение в критическом случае, а не быть придавленным дверью.
В помещении с газовыми котлами и водонагревателями не рекомендуется устанавливать выключатели и розетки. Если есть утечка газа, то может произойти возгорание от искры, полученной при соединении клемм выключателя.
Требования к дымоходам газовых котлов соответственно нормам СНиП
Конструкция дымохода котла должна выполняться строго по инструкции и особенное внимание уделяется мелочам. Она должен отвечать стандартам и требованиям, указанным в описании отопительного газового котла
Эти условия необходимы для нормального функционирования конструкции дымохода длительный промежуток времени.
При сборке и монтаже дымохода обязательным является соблюдение правил пожарной безопасности. При прохождении сквозь стену, выполненную из дерева, труба оборачивается асбестом, а изоляция вокруг выполняется из негорючего материала.
При устройстве прохождения через кирпичную или бетонную стену достаточно изолировать отверстие вокруг трубы монтажной пеной для зимних работ.
Скорость газов и отходов горения внутри дымохода должна быть не менее 15м за секунду.
Толщина труб составляет не менее полмиллиметра. Сталь более подходит для изготовления труб. Иногда в неё добавляется примесь титана для прочности. Такие материалы хорошо сопротивляются коррозии от агрессивного воздействия газов.
Чтобы легко можно было время от времени очищать дымоход газовых котлов, нужно выполнить ревизионные тройники на всём протяжении выводящей конструкции.
Каким бы сложным ни был запланирован дымовой канал, он не должен поворачивать более трёх раз, причём радиус изменения направления не может составлять размер меньше внутреннего диаметра труб.
Все соединения труб выполняют при помощи обжимных хомутов, используя при этом температурные герметики. Крепление снаружи делают кронштейнами на дюбелях или анкерах через расстояние 2 м.
Горизонтальная или вертикальная линия труб должна быть прямой, никакие изгибы не допускаются.
В случае расположения дымохода от газового котла на плоской кровле, его высота должна быть не менее полуметра выше покрытия. При расположении выхода дымового канала газового котла ближе, чем полтора метра к коньку скатной кровли, он должен выступать на полметра выше конька.
Если же выход расположен более, чем указанное расстояние, тогда верхушка дымохода должна совпадать с высотой крыши в самом её высоком месте.
Требования к соединительным частям по СНиП
Монтаж всех элементов дымового канала газового котла выполняется снизу вверх, от выхода котла.
Все нестандартные соединения труб, для которых не предусмотрены готовые фасонные элементы выполняются стальными с применением сварочной техники.
Общая протяжённость состыкованных частей не должна превышать длину 3 м для новостроек и 6 м для старых зданий.
Наклон горизонтальной трубы от котла должен быть 0,01. Уклон выполняется от котла, чтобы не было затекания образовавшегося конденсата.
Если для монтажа дымохода газовых котлов применяется чёрный металл, то его нужно обработать огнестойкими грунтовками или лаком.
После установки всего газового оборудования и монтажа дымохода соответствующими службами производится приёмка конструкции, о чём составляется акт приёмки. Эти же органы имеют право отключить вас от сети за невыполнение положенных требований до времени их исправления.
Пошаговая инструкция по сооружению дымоотводящей системы

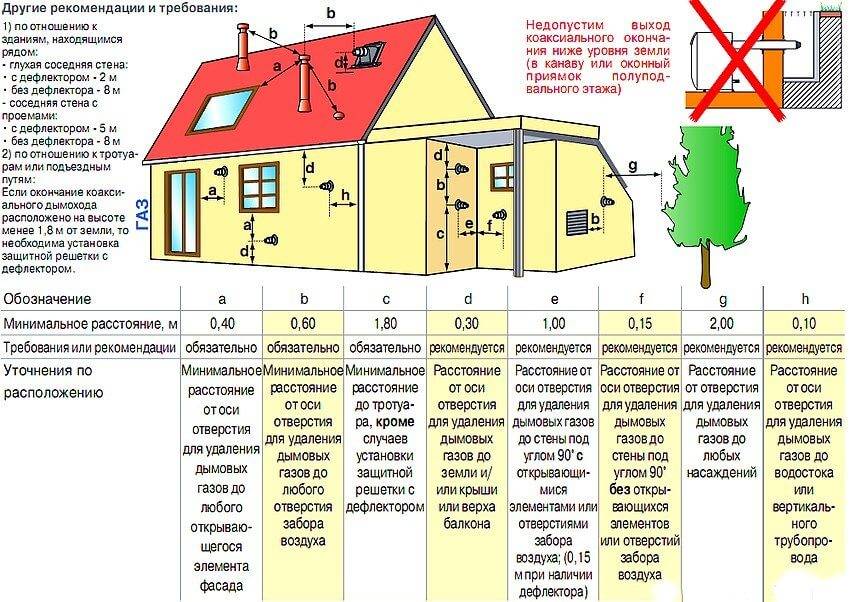

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход
Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.
Вне здания
Схема установки газового дымоходаРасположение дымохода для газового котла
Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.
Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу
Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.
Проем в стене
Третий шаг. Выводим дымоотводящую трубу из помещения.
Вывод трубы через проем
Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.
Как самим сделать накладные пластины
Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку
Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)
Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.
Сборка дымохода газового котла
Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.
Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.
Внутри дома
Внутри дома
Начинаем с подготовки:
- намечаем в перекрытиях и крыше отверстия для трубы;
- сверив метки с габаритами патрубка, делаем проем для дымохода.
Далее занимаемся непосредственно монтажом дымохода.
Первый шаг. Подключаем переходной адаптер к патрубку агрегата.
Второй шаг. Устанавливаем тройник и ревизию.
Третий шаг. Начинаем наращивать дымоход.
Монтаж и установка дымохода своими руками
При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.
Стыковка
Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.
Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство
Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.
Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).
Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор
Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.
Схема сборки вытяжки для газового котлаЭлементы дымохода
Изоляция дымоотводящей конструкции
Изоляция дымоотводящей конструкции
В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.
В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.
Схема подключения котлаКотел газовый напольный
Удачной работы!
Принудительное вентилирование котельной
Механическая тяга – более эффективный вариант обеспечения воздухообмена по сравнению с естественной силой. Прибегают к такому оборудованию из-за невозможности монтажа обычной системы или из-за ее неэффективности.
Главное отличие искусственной вентиляции – наличие вентилятора или нескольких устройств. Их следует подбирать по размеру воздушного канала и мощности воздухообмена.
При помощи вентиляторов может происходить подача воздуха в котельную и его удаление. Используются приточные и вытяжные устройства. Необходимое качество проветривания определяется перед началом монтажа. Поэтому следует учесть такие правила:
- напольный котел требует увеличения необходимого показателя воздухообмена с запасом на 30–40%;
- мощность работы устройства зависит от конструктивных особенностей воздушного канала;
- для жилых комнат, в которых устанавливается отопительное оборудование, мощность вентиляционного оборудования подбирают из значения – V*3 (V – объем, которое вычисляется по формуле V = a*b*c, где a и b – длины сторон комнаты, а с – ее высота).
Для небольших котельных с маломощным котлом подойдет система с одним вентилятором, который увеличивает силу вытяжки или притока воздуха
Важно выбирать специализированные модели, изготовленные в металлическом корпусе. Пластиковые вентиляторы использовать в условиях высоких температур нецелесообразно
Такие устройства подойдут только для приточного воздуховода.
Популярны принудительные вентиляционные системы с автоматическим включением и выключением. Как только котел включается, запускается привод вентиляции. При его отключении система также сама отключается. Такая автоматика исключает влияние человеческого фактора.
Чистка дымохода и котла от сажи
Следить за дымоходом значит с определенной периодичностью совершать полное прочищение трубы от скопившейся там сажи.
Опасность скопления этого отхода объясняется не только тем, что топливо начинает гореть заметно хуже из-за недостаточной тяги. Есть и другие риски:
- из-за сажи износ внутренней поверхности трубы ускоряется;
- если сажи скопилось слишком много, это приводит к риску ее воспламенения, поскольку в ней всегда содержится много недогоревших компонентов;
- поскольку сажа сама образует своеобразный слой теплоизоляции, то нагрев помещения от шахты уменьшается, что приводит к увеличению траты топлива.
Чистят дымоход не реже раза в год. Но в случае с газовым котлом такая частота может оказаться излишней. К тому же сооружение из сэндвич трубы или тем более коаксиальный дымоход скапливают меньше отходов, благодаря чему срок их службы заметно увеличивается по сравнению с традиционной кирпичной шахтой или керамической трубой.
В каждом конкретном случае следует ориентироваться на явные признаки, которые говорят о том, что в трубе скопилось уже слишком много сажи:
- Топливо горит хуже обычного, время, уходящее на прогрев дома, заметно увеличивается.
- Если отвинтить патрубок и посмотреть его содержимое, там наверняка будут большие сажевые скопления.
- Наконец, верный признак того, что чистку нужно начать как можно раньше, – в помещении ощущается запах горения (дымка) – это связано с тем, что сажи скопилось слишком много и она начинает тлеть в трубе, издавая соответствующий запах.
Существует два способа очистки – с помощью механического удаления грязи ершиком и другими предметами, а также на основе химического разрушения отходов.
Механическая очистка
Для механической чистки используются металлические и пластиковые ершики. Если металлические более долговечные, то пластиковые наносят меньше царапин на внутреннюю поверхность трубы. Поэтому выбрать можно именно такой вариант (на фото справа). Для металлических труб пластиковый ершик становится единственной возможностью для осуществления безопасной чистки дымохода.
Оптимально подобрать ершик, который на 10-20 мм больше диаметра дымохода, чтобы можно было чистить сразу все внутренние поверхности трубы. Технология очистки простая – она осуществляется с помощью поворотных движений. Предварительно ершик крепят на шест, а снизу привязывают груз.
Химическая очистка
Химическая чистка проводится специальными средствами, которые в широком ассортименте представлены в хозяйственных магазинах.
Они продаются в жидком виде, а также твердом и порошкообразном. Применять их следует по инструкции.
При этом очищение трубы все равно начинается с механического удаления сажи ершиком или другим методом. Химическая чистка – это скорее средство профилактики, чем удаления грязевых остатков.
Чистка газового котла: видео
В случае с газовым котлом мало прочистить сам дымоход – в очищении нуждается и само устройство. Подробная видеоинструкция представлена ниже.
Монтаж дымохода для газового котла – это вполне реальная задача. Главное условие – учесть все требования пожарной безопасности и обеспечить полную герметичность конструкции. А поскольку газовое топливо дает мало сажи, дымоход сможет прослужить без нареканий и чистки в течение нескольких лет.
Требования государственных нормативов
При проектировании учитывают размер дымохода для газового котла, геометрию, уклоны и иные характеристики. При монтаже котельного дымоотвода выполняют государственные требования нормативных материалов СНиП, санитарной безопасности и инструкцией завода-изготовителя котла. Сечение дымохода для газового котла обязано согласовываться с выходным котловым патрубком.
Основные требования к дымоходам для газовых котлов:
- Установка конденсатоотводчиков, для сбора конденсата на трубе газового котла. Устанавливаются внизу трубы из химстойкого пластика либо из нержавейки.
- Выполнение необходимых уклонов, снижение поворотов.
- Наилучшим для напольного устройства является вертикальное расположение, не имеющей отводов. Практически достигнуть подобного расположения получается не всегда. Отклонение от вертикального направления разрешается не больше 30 градусов.
- Газоплотное соединение, чтобы угарный газ не смог проникать в жилые комнаты.
- Труба дымохода для газового котла должна подниматься над коньком стрехи свыше 0.50 м, а расстояние от кромки парапета до газоотвода, не выше 150 см.
- Когда не существует способа вывода конструкции сквозь потолочное перекрытие и крышу здания, применяют коаксиальные газоходы. С выводом уходящих газов сквозь стенку.
- На этапе монтажа системы потребуется учесть требования противопожарной защиты, в местах прохождения системы через строительные конструкции, они обязаны быть теплоизолированы.
- Устанавливают дефлектор на дымоход газового котла.
- Газовые котлы без дымохода в эксплуатацию не допускаются.
Как переделать старый дымоход
Когда в давно существующую систему отопления вместо обычной печи включают газовый котел, кирпичный дымоход не обязательно полностью перестраивать. Его можно модернизировать путем гильзирования. Сделать это можно двумя способами:
Способ №1. Установить в основание существующего дымохода трубу из нержавейки.
Трубу следует выбирать так, чтобы ее высота равнялась высоте старого дымохода, а диаметр соответствовал патрубку котла. Зазор между стенками существующего дымохода и трубой заполняют теплоизолирующим материалом типа пеностекла, керамзита или перлита.
Технология FuranFlex позволяет выполнить модернизацию или ремонт дымохода, имеющего уклон максимум 30⁰ быстро и эффективно
Способ 2. Применить технологию Фуран-Флекс. Этот вариант дороже первого, зато остается неизменным диаметр дымохода. Материал морозостойкий, не поддается коррозии, диаметр колеблется в пределах 6 – 100 см.
Сама технология заключается в том, что эластичную трубу помещают внутрь дымохода под давлением. Труба принимает форму дымохода, затем затвердевает и становится сплошной бесшовной оболочкой, не пропускающей ни дым, ни конденсат.
Заключение
Устройство дымоходных труб — ответственный процесс. При ошибках в монтаже возможен выход системы из строя, нанесение серьезного вреда здоровью и даже угроза жизни человека. Также при несоблюдении требований и нормативов потребуется более частая чистка трубы, поскольку на ее стенках в большом количестве будет оседать зола.
Подключенный газовый котел
Поэтому к процессу монтажа, особенно если речь идет о сложной системе дымохода, рекомендуется привлечь квалифицированных специалистов, которые составят отдельный проект, а также проведут все необходимые расчеты, обеспечат бесперебойное функционирование газового оборудования.
