Поддон из плитки для душевой кабины — инструкция по сборке своими руками

Как выложить поддон

Для изготовления поддона для душевой кабины рекомендуется использовать следующие материалы:

  • цемент;
  • кирпич;
  • клей;
  • гидроизоляционный материал;
  • затирочная смесь.

Одни из компонентов направлены на повышение прочности конструкции, другие предотвращают просачивание воды, а третьи — помогают повысить герметичность. В качестве основы можно приобрести металлический или акриловый вариант. Он может отличаться формой и цветом. Но его высота должна составлять около 25-30 см. Поверхность в любом случае должна быть по максимуму гладкой и ровной.

Из инструментов стоит подготовить:

Подготовительные работы

От качества выполнения подготовительных работ будет очень многое зависеть. Если что-то пойдет не так, придется все переделывать с самого начала. Все потому, что именно на этом этапе подготавливается основание пола и обеспечивается гидроизоляция поверхности.

Располагать поддон рекомендуется на основе уже готовых шаблонов. Кирпичную кладку обустраивают по внутренней и внешней стороне. Двухслойный гидроизоляционный материл укладывают исключительно после высыхания и оштукатуривания поверхности стен. После монтажа основания можно переходить к этапу отделки.

Поддон всегда армируют и фиксируют к стене Бордюр поддона может быть как прямой, так и закругленный

Затирка швов происходит специализированными составами. Над слоем гидроизоляции укладывают кирпичный контур. Можно использовать силикатный кирпич.

Укладка

Основание укрепляют стальной сеткой. Затем подбирается место слива и соответствующее сливное устройство. Для выравнивания черновой стяжки используют кельму или шпатель.

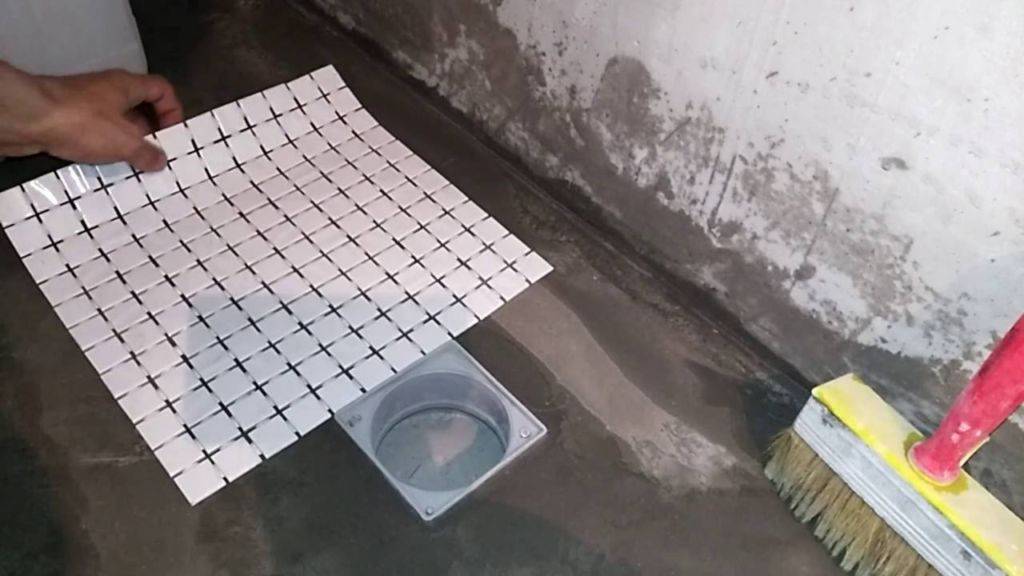

Выкладка начинается от слива

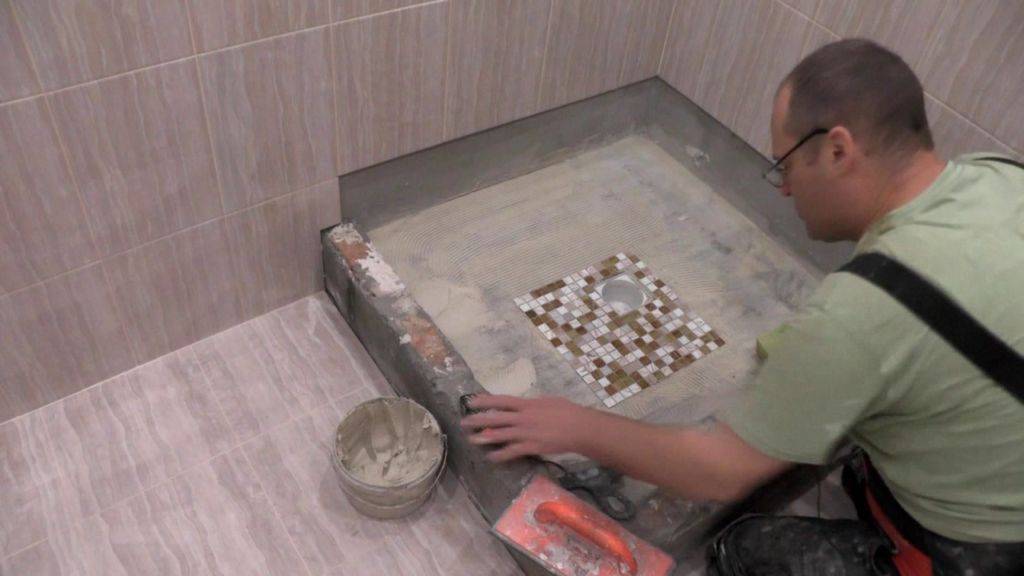

Начинать работы по облицовке мозаикой стоит от дальнего угла. Для корректировки отдельного блока рекомендуется воспользоваться резиновым молотком, чтобы не повредить материал. Основание для укладки мозаики должно быть максимально ровным. Проверить это можно с помощью обычной рейки. Ее тыльную сторону натирают мелом. Те места, где поверхность окраситься, нужно подровнять.

Для достижения наилучшего результата важно соблюдать все пропорции по изготовлению клея. Их подробно описывают в инструкции по применению стройматериала

Клей зачерпывается зубчатым шпателем и наносится на поверхность.

Мозаика аккуратно укладывается и прижимается сверху.

Выравнивание

Поскольку площадь облицовки мала не представляется возможности выровнять каждый кубик. Поэтому нужно взять любой предмет с большой и ровной площадью и контролировать ровность поверхности между отдельными фрагментами. Для зачистки шпаклевки нужна ручная терка.

Для удаления полимерного клея подойдет водка.

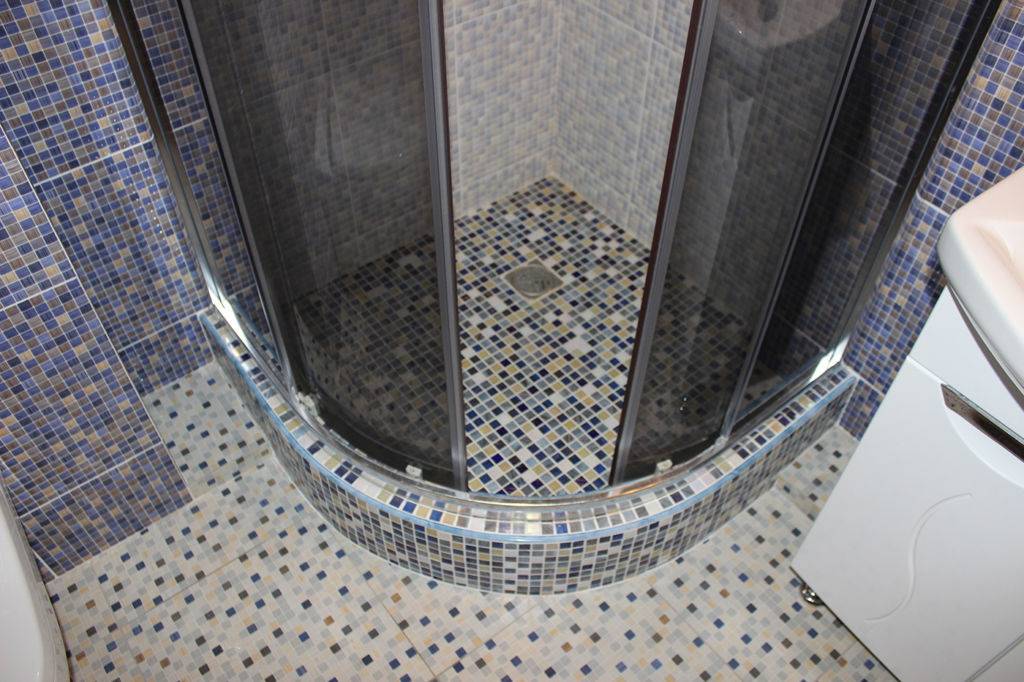

Поддон для душа из мозаики: эффектные детали интерьера

Рассмотрим несколько интересных идей декорирования:

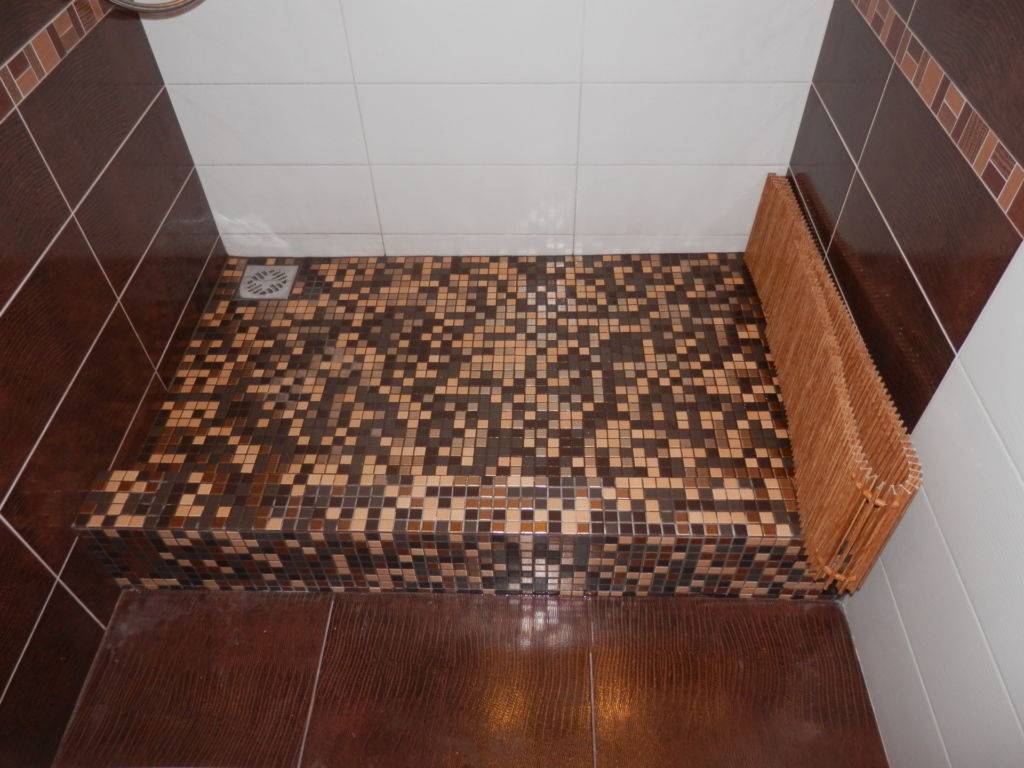

Поддон с одним бордюром Готовая душевая кабина с мозаичным полом

Заливка раствором

Далее заливают чистовую стяжку с уклоном в сторону трапа. Последовательность действий такова:

  1. Дно поддона обмазывают битумной мастикой.
  2. Настилают сверху гидроизоляционный рулонный материал — рубероид или пергамин.
  3. Над трапом в рулонном материале вырезают отверстие, соответствующее внутреннему диаметру фланца. То есть фланец трапа остается под рубероидом, а сливное отверстие открывается.

Проведение гидроизоляции

Также в рубероиде прокалывают отверстия под крепежные винты для фиксации верхней части трапа.

  1. Из трапа достают тряпки и прикручивают к нему верхнюю часть, пока без решетки. Сливное отверстие снова забивается тряпками во избежание попадания раствора.
  2. На днище устанавливают специальные маяки для формирования уклона чистовой стяжки в сторону трапа. Они часто продаются в комплекте с трапом. Устанавливают маяки так, чтобы дно трапа было разделено на 4 треугольника с уклоном в сторону трапа. Регулируют их с тем расчетом, чтобы стяжка у трапа имела толщину, при которой уложенная на нее плитка (следует учесть и слой клея) окажется вровень с решеткой трапа.
  3. Укладывают чистовую стяжку. Предпочтителен водонепроницаемый раствор — полимер-цементный или обычный цементно-песчаный с добавкой жидкого стекла.

Установка стока

Чтобы сделать душевую кабину из кафеля, важно придерживаться правил обустройства коммуникаций. От этого этапа зависит насколько удобно и безопасно будет использовать новое изделие

Значимые работы по оборудованию коммуникаций:

Установка подвода воды. Речь идет о трубах, поставляющих холодную и горячую воду. Желательно размещать кабинку вблизи выхода водопровода. Если это невозможно, позаботьтесь о переносе коммуникаций. Лучше проложить трубы в стене или обшить их коробом. Часто кладут понизу, чтобы бордюр использовать в качестве полочки. В нем обязательно оставляют смотровое окно. Это касается всех типов конструкций, так как доступ к водопроводу, вентилям и счетчику должен быть свободным.

Сточная канализация

Качественный отвод воды – не менее важное условие. Для душевых кабин обустраивается сливное отверстие с выходом к так называемому трапу, который представляет собой трубу, расположенную под уклоном

По ней вода из поддона идет в общую канализацию. Для предотвращения поступления запаха из стояка делают уровень отверстия в поддон выше выхода в канализацию и обеспечивают наличие водяной пробки.

Схема устройства слива

Обязательно создают уклон самого пола. Если этого не сделать, вода будет скапливаться в поддоне, а это чревато возникновением грибка. К тому же при контакте с водой некоторые составы клея размокают.

Этапы работы

При наличии бетонного покрытия, которое обычно встречается в современных многоквартирных домах, или уже готовой бетонной стяжки, работа упрощается. В этом случае можно сразу возводить бортики поддона, и делать гидроизоляцию предварительно зачищенной поверхности. Но, если основание неровное или деревянное, перед тем как сделать душевую кабину следует выполнить стяжку.

Подготовительные работы

Черновую стяжку часто делают с помощью обычного раствора, приготовленного из цемента М400 и замешанного с песком в соотношении 2:1. Можно сразу купить готовую строительную смесь типа М200 или М150, на высыхание которой понадобится в несколько раз меньше времени.

Процесс выглядит следующим образом:

  • Делается отводка для стока в систему канализации. Работу рекомендуется выполнить заранее, чтобы не крошить бетон из-за ошибок монтажа.
  • Выставляется опалубка в форме поддона. При разметке учитывают высоту бортика, ширину кирпича, толщину плитки и клеящего вещества. Без опалубки можно обойтись, если стяжка заливается для всей ванной (например, при монтаже «тёплого пола» или капитальном ремонте).
  • При высоте основания до 70 мм выполняется армирование конструкции с помощью металлической сетки, установленной на высоте 30 мм над уровнем пола. При высоте больше 100 мм укреплять конструкцию не обязательно.

Армирование стяжки душевого поддона Источник userapi.com

  • Раствор смешивается с помощью дрели со специальной насадкой. Для уменьшения веса конструкции стоит разбавить стяжку керамзитом.
  • На стенках опалубки ставятся метки по высоте стяжки.
  • Заливается раствор и выравнивается с помощью правила или мастерка.

На основную часть работ по подготовке пола к монтажу поддона уходит не больше одного рабочего дня. На высыхание стяжки понадобится ещё несколько суток. К следующему этапу работ можно переходить только после полного затвердевания раствора.

Устройство гидроизоляции и монтаж трапа

Для гидроизоляции душевой кабины без поддона обычно применяют два вида материалов – полиэтиленовую плёнку и рубероид. Реже используют битум или специальную заливку. Все варианты обеспечивают достаточно эффективную защиту, поэтому выбрать можно любой.

. Гидроизоляция черновой стяжки Источник izoler.ru

Процесс установки трапа требует выполнения следующих действий:

  1. Монтаж слива. Воронка сливного устройства должна располагаться достаточно высоко, чтобы обеспечить уклон трубы от 0,03 до 0,05.
  2. Утепление основания для поддона. Рекомендованный вариант – твёрдый пенополистирол, укладываемый поверх черновой стяжки по периметру бортика.
  3. Сборка и установка трапа. При использовании утеплителя сливное устройство может погружаться в пенополистирол.
  4. Регулировка краёв воронки трапа по уровню и её закрепление на алебастре, чтобы избежать случайного перемещения в будущем.

Выравнивание трапа Источник ytimg.com Трап следует собирать аккуратно, не допуская ошибок. После завершения установки слива в душе в полу без поддона проблему получится решить только, разобрав всю конструкцию. Испорченное сливное устройство обычно приходится заменять новым.

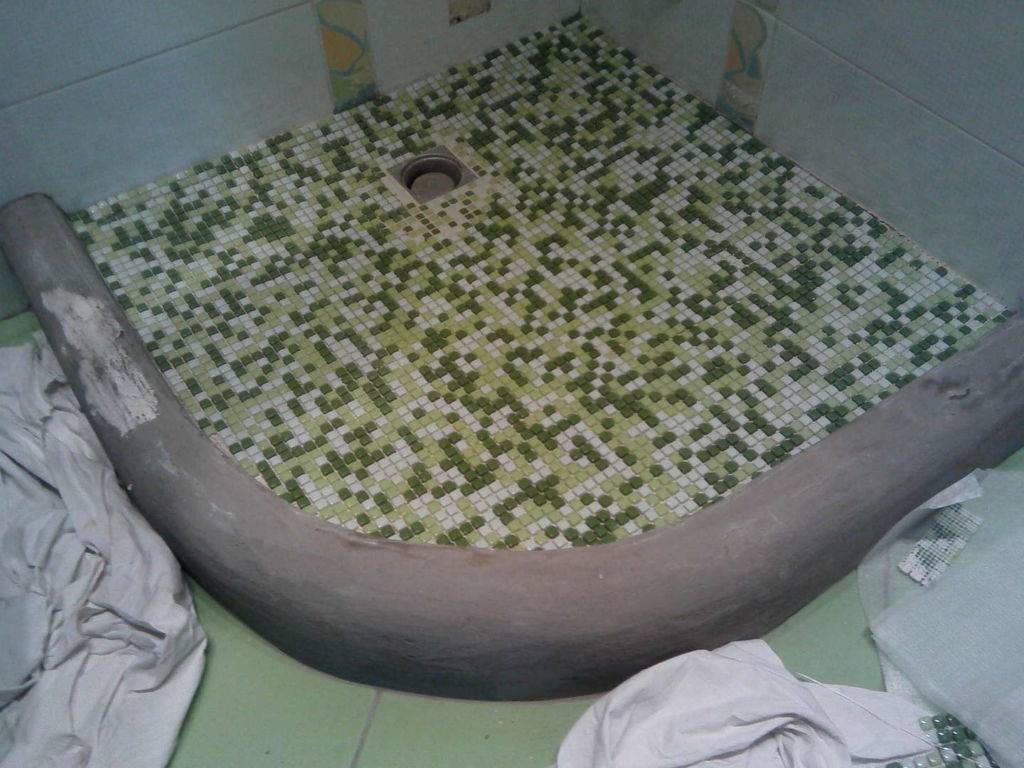

Создание бортиков

Пороги для душа из плитки, защищающие полы ванной комнаты от затопления, ограничивающие тепло- и гидроизоляцию, делают сразу после устройства стяжки и трапа. Перед установкой стоит определить высоту над верхней частью поддона. Для одного кирпича она составит примерно 5 см – с учётом погружения на 8 см, толщины клея, раствора и плитки. Порог можно увеличить, добавив новый слой нужной высоты. Это могут быть целые кирпичи или их обрезанные шлифмашинкой части.

Пороги из кирпича для душевого поддона Источник stroy-okey.ru

Изготовление и монтаж

Как сделать каркас

Ориентировочные схемы расположения ребер жёсткости

Как правило, опорные конструкции мы приобретаем вместе с самим душевым поддоном. В идеале обе детали должны быть изготовлены одним производителем – так совпадение размеров будет максимально точным.

Однако иногда найти подходящее изделие бывает довольно сложно, или же нужная вам модель стоит неоправданно дорого. В этом случае вполне можно сделать каркас самостоятельно.

Для изготовления нам будут нужны:

  • Сварочный аппарат.
  • Болгарка с режущим кругом по стали.
  • Дрель и сверла разных диаметров.
  • Метчики для нарезки внутренней резьбы.
  • Стальные профильные трубы (квадратные 40 х 40 мм или прямоугольные 20 х 40 мм).
  • Пластиковые насадки на ножки.
  • Стальные стержни с резьбой.

Работы выполняем так:

Сварное соединение деталей

Для начала создаем чертеж нашей будущей конструкции. Если нам нужен каркас под душевой поддон 90х90 см, то проще всего изготовить крестообразную опору размерами около 80х80 см с усиливающими вставками.
От трубы отрезаем фрагменты нужной длины и тщательно очищаем их от ржавчины.
Укладываем заготовки на сварочный стол и свариваем их, следя за тем, чтобы они располагались строго горизонтально

Контролировать отсутствие отклонений очень важно именно в том случае, когда мы делаем нерегулируемый каркас.
Если вы не владеете навыками сварки, то детали можно стянуть болтами. При этом следует помнить, что так элементы окажутся в разных плоскостях.
Ножки – самое сложное

Для простой конструкции достаточно приварить снизу под углом 900 короткие отрезки профильной трубы. Если же нам нужна регулировка по высоте, то в трубах сверлим отверстия, в которых нарезаем резьбу, а затем вкручиваем винты.

Сливная раковина на самодельной опоре

  • На концы ножек надеваем заглушки или накручиваем регулируемые пластиковые опоры.
  • Все сварные швы тщательно зачищаем, после чего обрабатываем полученную деталь противокоррозионной краской.

Как установить поддон на каркас

Процесс установки поддона на каркас (неважно, фабричный или самодельный) сложности не представляет:

Фото фиксации к штатным крепежным отверстиям

  • Если снизу на поддоне есть крепежные отверстия или специальные проушины, то переворачиваем его и фиксируем на днище каркас с помощью винтов. В противном случае поддон нужно будет просто уложить на опору, иногда – с применением герметика.
  • Далее устанавливаем ножки каркаса на выбранный участок пола. Поверхность должна быть максимально выровнена и очищена от мусора.
  • Используя гаечный ключ, вращаем регулировочные винты на ножках до тех пор, пока поддон не будет установлен идеально ровно. Процесс контролируем с помощью одного или нескольких уровней.
  • После завершения монтажа на боковые опоры поддона устанавливаем декоративные планки. В самодельных конструкциях для этой цели можно заранее проделать несколько крепежных отверстий.

Результат работы

Обустройство системы отведения стоков

В состав слива входят трап и отводная канализационная труба. Чтобы качественно функционировал отвод стоков, необходимо обеспечивать угол наклона, составляющий примерно 3 градуса. С этой целью для отводной трубы используют специальные деревянные подставки. Их делают разными по высоте и тем самым обеспечивают требуемый угол наклона.

Жидкость из самодельного поддона для душа должна перемещаться самотеком, не скапливаясь в одном месте и в итоге не образуя засор. Желательно устанавливать для слива съемный сифон, чтобы имелась возможность его очищать. Решетку для сливного отверстия выбирают металлическую – тогда она выдержит вес человека.

Обустройство поддона для душа: этапы выполнения работ

Клей для укладки плитки стоит выбирать исходя из его состава, а также с учетом фирмы-производителя, облицовка должна выполнятся с применением только водостойкой марки клея.

Данный пример подразумевает заливку пола в помывочной комнате еще на этапе строительства фундамента с учетом последующего выполнения стяжки, когда будет производиться внутренняя банная отделка. Это дает возможность прокладывать трубы канализации ниже уровня пола.

Сначала следует монтировать душевой трап и отводные трубы, учитывая толщину стяжки пола, глубину поддона и высоту сливной решетки.

По периметру стен прокладывается в два пласта рубероид, выполняется стяжка данной толщины для того, чтобы после облицовки пола с помощью керамической плитки был выдержан необходимый уровень чистоты пола, а верх залитого корпуса трапа для душа четко приходился по уровню стяжки бетона.

Далее выполняется отделка поверхности стен при помощи влагостойкого гипсокартона.

Монтируется опалубка из досок толщиной 40 мм, по плоскости стен прокладывается рубероид в два слоя. Для закрепления применяют саморезы, стальные уголки, гвозди, бруски и подобные компоненты

Очень важно закрепить опалубку прочно, чтобы в процессе бетонной заливки она не изменила свое первоочередное расположение

https://youtube.com/watch?v=KEfWScKa_2E

Заливка трапа

Заливка раствора осуществляется в таком порядке:

  1. На специальных пластиковых бобышках или кирпичных обломках, раскладывают проволочную сетку — армирование.
  2. Заливают бетонный раствор по фланец трапа. Его часто протыкают арматурой, давая возможность выйти воздушным пузырям.
  3. Накрывают заливку пленкой с целью уменьшить испарение воды (она нужна для химической реакции). Периодически бетон обрызгивают водой, компенсируя испарение.
  4. По прошествии 3-х дней выстраивают опалубку для заливки бортиков. Верхний край выводят на 15 – 25 см выше решетки трапа (необходимо временно установить на место верхнюю часть трапа).
  5. Заливают раствор в опалубку.

Выполнение заливки трапа

С бортиками поступают также: держат под полиэтиленом и время от времени поливают водой.

Подготовка места под душевую кабину

Монтаж душевого поддона осуществляется одним из следующих методов:

  • на специальном металлическом каркасе;
  • на опорах из пластика;
  • непосредственно на ровную поверхность.

Для начала тщательно подготавливается место, где планируется размещение будущей душевой кабинки

Особое внимание следует уделить выравниванию поверхности пола, если планируется установка поддона прямо на него, то есть без использования каркаса или опоры. При установке поддона в каркасном или деревянном строении дополнительно выполняется изоляция стен с использованием рубероида или же пленки из полиэтилена

Гидроизоляция душевого поддона

Кроме того, следует убедиться в прочности устанавливаемого поддона: в случае, если конструкция прогибается под вашим весом, поддон обязательно следует усилить, используя доски, монтажную пену, кладку из кирпичей или плиты пенополистирола. Один из самых простых вариантов усиления — залить пространство под основой кабинки бетоном. Выполнить работу можно одним из двух возможных вариантов: можно сделать бетонную первоначальную стяжку пола только в том месте, где планируется размещение кабинки, либо же полностью залить и выровнять всю площадь ванной комнаты.

Совет! Стальной поддон отличается повышенной шумностью, поэтому при его установке следует обязательно залить под дно душевой кабинки монтажную пену — это поможет устранить или хотя бы уменьшить громкий шум от льющейся сверху струи воды.

Кроме подготовки пола, необходимо правильно смонтировать трубы, а также проложить электропроводку для душевой кабины. Все трубы должны быть с удобными выходными отверстиями, чтобы было несложно подключить к ним шланги

Что касается электропроводки, то она делается скрытой и обязательно влагостойкой, при этом важно делать как можно меньшее количество скруток. Подводка кабеля электропитания выполняется при помощи трехжильного медного кабеля с двойной изоляцией, сечение которого от 2,5 мм

Обязательно устанавливается УЗО, прокладка кабеля осуществляется напрямую от электрощита.

Укладка плитки на поддон

Для облицовки самодельного поддона применяют плитку с такими характеристиками:

  • тип: напольная (на упаковке имеется значок в виде стопы);
  • поверхность: шероховатая, с коэффициентом трения 0,76 и выше;
  • класс по химической стойкости: А или АА.

После высыхания стяжки выполняют следующие действия:

  1. Стяжку, бортик изнутри и примыкающую к поддону стену обрабатывают гидроизолирующей грунтовкой (водный раствор латекса типа ДВХБ-70, Айсберг ВД-АК- 013 или Ceresit СТ-17). Грунтовку наносят в два слоя. На высыхание первого отводится 6 – 8 часов, второго — 12 часов.
  2. Приступают к укладке плитки. Используют водостойкий клей – Ceresit СМ 11, Литокол К 80, Юнис Бассейн или Юнис Плюс. Его наносят на участок площадью в 2-3 плитки и разравнивают зубчатым шпателем. Данный инструмент формирует слой клея определенной толщины. На упаковке клея указываются номера зубчатых шпателей, рекомендуемых к использованию при наклеивании плитки разных размеров (номер шпателя означает высоту зубчатого профиля, от него зависит толщина слоя клея).
  3. При наклеивании плитки ее положение контролируют уровнем только в одной плоскости — во второй (перпендикулярной) имеется уклон к трапу. В процессе укладки следующего модуля между ним и предыдущим, устанавливают пластиковые крестики, обеспечивающие равную ширину межплиточных швов. Также при помощи длинного уровня или правила проверяют, лежит ли наклеиваемая плитка в одной плоскости со всеми остальными.
  4. Дойдя до бортика или до стены, плитку подрезают. Рекомендуется предварительно размочить модули в теплой воде в течение не более 40 – 50 мин — тогда они режутся легче и без сколов.

Плитка на поддоне

В качестве инструмента для подрезки применяют:

  • плиткорез;
  • болгарку;
  • специальные щипцы.

За неимением таких инструментов можно заточить на алмазном круге сверло с победитовой напайкой наподобие карандаша, прорезать им борозду и разломить плитку.

Лучше оставлять припуск в 3-5 мм на чистовую обработку наждачной бумагой или насадкой для шлифования.

После отверждения клея приступают к затирке швов. Наиболее устойчива к влаге эпоксидная затирка, но работать с ней очень сложно — быстро схватывается. Потому новичку рекомендуется использовать цементную затирку, разведенную на латексе вместо воды и имеющую в составе полимерные добавки. К таковым относится, например, Ceresit CE 40 aquastatiс.

Заполнение швов производят в таком порядке:

Очищают их от клея при помощи специального скребка с вольфрам-карбидным напылением. Если его нет, применяют строительный нож.
Осколки выметают кистью или выдувают сжатым воздухом (в чистых швах затирка держится лучше).
Смачивают швы при помощи пульверизатора или влажной губки.
Втирают затирку в швы резиновым шпателем, стараясь заполнить их максимально.
Поработав 15 – 20 мин., возвращаются к началу участка и удаляют остатки затирки с плитки при помощи сухой ветоши или влажной губки

К этому времени затирка достаточно отвердеет, чтобы не вывалиться при неосторожном движении из шва, и в то же время еще не засохнет и потому может быть легко удалена.

Влажной губкой пятна удаляются эффективнее, но требуется осторожность: свежеуложенная затирка в течение 3-х суток не должна контактировать с водой. Затирка должна иметь в своем составе антисептик (фунгицид) для противодействия плесени и другим грибкам

Такую же добавку желательно вносить в плиточный клей

Затирка должна иметь в своем составе антисептик (фунгицид) для противодействия плесени и другим грибкам. Такую же добавку желательно вносить в плиточный клей.

Как сделать поддон в душевую

Кирпичный

Это один из самых простых вариантом, кирпичный поддон, но для его обустройства пол должен быть хотя бы относительно ровным. Если есть большие перепады по уровню, то потребуется выполнять предварительное выравнивание при помощи черновой стяжки. Обустроить слив и подсоединить его к канализационной системе несложно, и можно заниматься поддоном, если выполнять все по такой инструкции:

  1. Начните с использования гидроизоляции обмазочного типа. Для этого отлично подойдет жидкое стекло, битумная мастика, поверхностный гидрофобизатор. Чтобы вы были уверены в том, что слой надежный, выбранный материал для обмазки лучше наносить два раза вместо стандартного одного.
  2. В месте стыков со стеной наклейте ленту для гидрозащиты. В самых уязвимых метах следует сделать нахлест ленты на пол и стену в 10 см.
  3. Выложите основание из полнотелого керамического кирпича.
  4. На кирпичное основание выкладываем плиточки на клеевой состав для материала, которая используется в помещении с повышенной влажностью.
  5. Межплитные швы следует затереть при помощи эпоксидной затирки.

Обратите внимание, что для сырых помещений не подойдет силикатный кирпич. Дело в том, что основные компоненты, из которых сделан данный кирпич, это известь и песок, которые не отличаются хорошей устойчивостью к влаге

Чтобы получилось создать комфортные условия для водных процедур, при укладывании поддона из кирпича для душевой кабины из керамической плитки своими руками будет разумно выполнить прокладывание кабельных матов для прогрева пола.

Из монолитного бетона

Актуальность выполнения заливки бетонного поддона особенно заметна, если ванная комната имеет скромные размеры. Она заключается в том, что похожие конструкции самодельных поддонов могут иметь любую форму, какую вы только придумаете. В таких помещениях чаще всего приходится выкраивать каждый сантиметр свободного пространства. Если в первом варианте керамический кирпич – это безальтернативный материал, то заливка бетонного поддона может быть выполнена при использовании таким составов:

  • Раствор из цемента и песка.
  • Цементный раствор, который облегчен за счет использования керамзита.
  • Полусухой раствор цемента.

Важно! Для выполнения заливки бетона может потребоваться опалубка. Будет практичнее сделать ее из обрезков ДСП, ОСП или толстых досок

Имейте в виду, что без утепления пола из бетона не обойтись, так как в противном случае вам потребуется заранее подключать горячую воду, чтобы успеть попасть в душ и стоять на относительно теплой плиточке.

Для  выполнения работ по заливке бетонного поддона потребуется выполнение таких действий:

  1. Создайте гидрозищату для основания, тщательно все промажьте.
  2. В местах, где есть стыки, наклейте гидроизоляционную ленту.
  3. Уложите листы пенополистирола для тепловой изоляции. В местах стыков приклейте армированный скотч.
  4. Выставьте маяки и сформируйте стоки.
  5. Раствор следует выложить по слоя. Для половины высоту в стяжке следует сделать замес, где будет по минимуму воды. При раскладке следует постоянно протыкать кельмой раствор, а вот тянуть его бесполезно.
  6. Для второго слоя стяжки используйте раствор, который будет более жидким, и выровняйте все при помощи правила.

Через сутки можно убрать маячки и затереть следы при помощи раствора на новом душевом поддоне из плитки. Дайте бетону схватиться и набрать прочности. Нанесите составы для обмазки на поверхность для создания гидроизолирующего слоя, а после можете начинать облицовку плиткой.
