Укладка дренажной трубы своими руками: пошаговый инструктаж + разбор нюансов

Разновидности дренажных систем

Перед тем как делать дренаж на участке необходимо определиться с типом системы водоотведения. Существуют две основные системы дренажа, выполняющие одну функцию, но применяемые в разных ситуациях:

• Поверхностная — предназначена для отвода воды появившейся после дождей или таяния снега.
• Глубинная – устраивается на участках с высоким уровнем глубинных вод.

Поверхностная система дренажа в основном устраивается на глинистых почвах и подразделяется на линейную и точечную. Линейная представляет собой систему канав и лотков, расположенных с небольшим уклоном к месту сбора воды. Для придания эстетичного вида дренажной системе, лотки закрываются декоративными решетками.

В точечной системе дренажа сбор воды происходит водосборниками, расположенными в местах наибольшего скопления влаги –под стеком водосточных труб, низких местах участка, возле водопровода, находящегося на улице. Водосборники соединяются между собой трубами, по которым вода отводится в дренажный колодец.

Размеры и диаметры

Выбор диаметра трубы — важнейший шаг в проектировании дренажной системы.

Для отводов значительного объема воды понадобятся изделия большого диаметра (не менее 300-400мм). Для бытовых нужд хватит 200мм. Чаще всего используется труба с типоразмером 110мм. Для расчета нужного диаметра необходимо учитывать степень увлажнения грунта, коэффициент фильтрации, промерзаемость, объем притока и другие особенности местности (указываются в соответствующих справочниках).

Для территории площадью 400м2 будет достаточно 110мм в сечении. Если площадь больше —подойдут 200миллиметровые трубы. Промышленные территории осушаются с помощью изделий большего диаметра. Ширин траншеи должна быть на 40 см больше диаметра трубы.

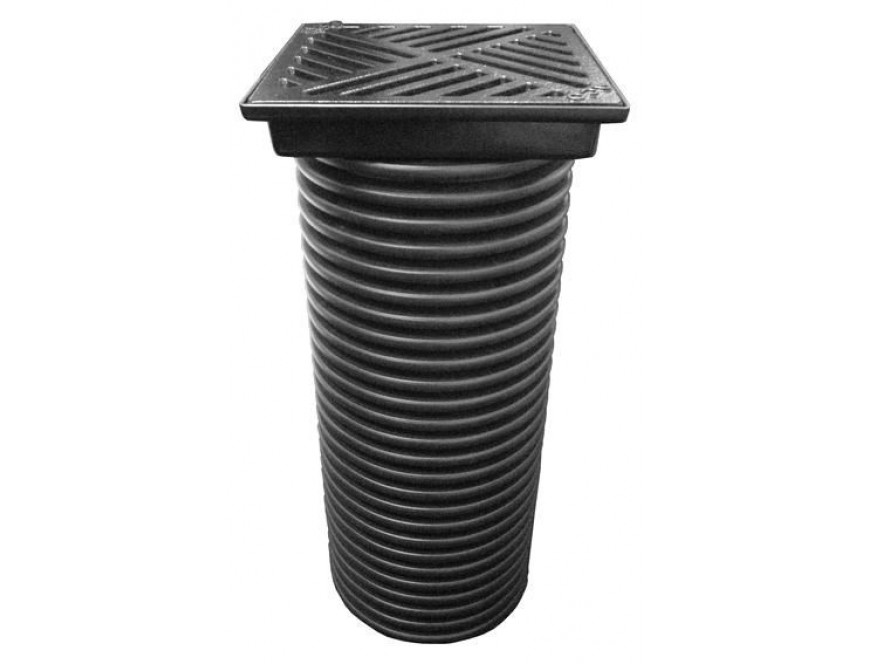

Колодец смотровой двухслойный гофрированный 315 мм 2 м

4000,00 P

Выбор дренажных труб

Перед началом установки дренажной системы особое внимание стоит уделить выбору труб для работы. Первое, что нужно учитывать, это использование в обустройстве системы водоотвода труб с перфорацией

Второе – это диаметр и наличие отверстий для оттока влаги и воздухообмена. И не менее важным моментом является материал, из которого изготовлены трубы.

В настоящее время на рынке стройматериалов представлены следующие виды труб:

• асбестоцементные;
• керамические;
• из полимерных материалов.

Наиболее популярными в обустройстве системы водоотвода являются именно полимерные дренажные трубы. Их преимущество перед другими видами заключаются в следующем.

• Продолжительный период эксплуатации – до 70 лет.
• Высокие показатели прочности.
• Устойчивость к процессам коррозии и воздействия агрессивной среды.
• Сниженные показатели веса, которые упрощают процесс транспортировки и монтажа.
• Способность к самоочищению, благодаря гладкой поверхности.
• Устойчивость к заиливанию.
• Соотношение цены и качества.
• Простота обслуживания. Благодаря геотекстильному фильтру, система не нуждается в промывке.

Диаметр дренажных труб:

• до 110 мм – для дренажной системы, отводящей небольшое количество воды;
• до 200 мм – для систем с высокой нагрузкой.

Для разветвленной системы дренажа понадобятся трубы и мелкого (для ответвлений) и крупного диаметра (для основной ветки системы).

Установка дренажной системы для отвода грунтовых вод.

Систему глубинного дренажа, в отличие от поверхностного, используют для отведения высоко залегающих грунтовых вод от фундамента здания. Она представляет из себя систему перфорированных труб. Располагается непосредственно на глубине расположения почвенных вод и присоединяется к приёмному коллектору канализации.

Ввиду своей специфики глубинный дренаж обычно совмещают с устройством фундамента здания. Но если проблема с грунтовыми водами вскрылась позже, то особых трудностей её решение тоже не составит.

Ни в коем случае нельзя соединять между собой системы поверхностного и глубинного дренажа, так как глубинные трубы имеют отверстия для сбора влаги из грунта, а поверхностные предназначены именно для отвода дождевой воды за пределы защищаемого участка.

Так, к примеру, грубой ошибкой является соединение с системой водосточных труб, отводящих дождевую воду с крыши. Большой поток дождевой воды может попасть в трубы отвода грунтовых вод и затопить их, тем самым заводнив осушаемый грунт. Именно поэтому следует строго следить за разделением систем отвода поверхностных и грунтовых вод.

1. Как и в случае устройства системы поверхностного дренажа, работы начинаются с изучения территории участка для определения естественных уклонов местности и мест монтажа дренажных труб. По полученным данным составляют схему дренажной системы.
2. Методом ручного бурения рядом с фундаментом здания определяют глубину заложения грунтовых вод. Лучше всего производить эти работы весной, когда вода расположена ближе всего к поверхности.
3. По составленной схеме производят разметку траншей с помощью колышков и верёвки.
4. Откапывают траншею на 25-35 см. ниже глубины залегания грунтовых вод, на крутых поворотах траншеи и в местах соединения нескольких труб предусматривают приямки для смотровых колодцев.
5. Засыпают выравнивающий слой песка толщиной 10-15 см. Песок при засыпке послойно трамбуют.
6. Укладывают в траншею слой геотекстильной ткани так, чтобы края ткани закрывали стены траншеи.
7. Выполняют засыпку щебня слоем 7-10 см.
8. Укладывают дренажные перфорированные трубы отверстиями вниз.
9. Устанавливают смотровые колодцы в предназначенных для них местах и соединяют их с дренажными трубами. Верх смотрового колодца должен быть выше уровня земли. Трубы в дренажных колодцах должны иметь разрывы для возможности их промывки в случае засорения.
10. Производят засыпку труб щебнем так, чтобы слой щебня над трубой составлял 10 – 15 см.
11. Закрывают слой щебня геотекстилем со стенок траншеи, закрепляя его верёвками.
12. Выполняют обратную засыпку траншеи.

Видео устройства глубинного дренажа:

Рекомендуемый уклон горизонтальных труб составляет 1-3 сантиметра на 1 метр длинны. Такой уклон оптимален для самотека воды и самоочистки труб от попадающих с водой частиц. Более сильный уклон заставляет воду стекать быстрее из-за этого снижается плавучесть твердых частиц и они задерживаются в трубе. Слишком маленький уклон замедляет течение воды и её поток теряет силу необходимую для смыва твердых частиц.

Чем меньше диаметр трубы тем больше оптимальный угол её наклона:

Отвод собранной воды осуществляется одним из трех вариантов:

• в дренажную трубу;
• на поверхность земли, с дальнейшим оттоком по естественному уклону;
• в канализационную систему

Отвод воды через дренажную трубу

В случае отвода воды в дренажную трубу для её монтажа выполняются следующие работы:

1. На расстоянии 3-5 метров от здания выкапывают траншею длиной 4 – 6 м. и глубиной 50 — 60 см.
2. Дно траншеи засыпают песком.
3. На песок укладывают слой геотекстильной ткани.
4. Поверх геотекстиля насыпают слой щебня толщиной 10-15 см.
5. На щебень укладывают перфорированную гибкую или жёсткую дренажную трубу отверстиями вниз
6. К трубе с помощью переходников присоединяют трубы водоотведения.
7. Затем поверх дренажной трубы насыпают слой щебня так, чтобы он закрывал её слоем 10 см. и сверху закрывают его геотекстилем.
8. Производится обратная засыпку траншеи исходным грунтом.

Инструкция по монтажу перфорированных труб

Прежде чем приступить непосредственно к монтажу, необходимо выполнить расчеты и выбрать подходящий материал. Для проектных работ понадобится планировка участка и специальные данные, которые лучше всего запросить в местном отделении земельных ресурсов:

• посезонный уровень грунтовых вод;
• характеристики почвы и структура грунта;
• объем влаги, выпадающей в виде атмосферных осадков и паводковых вод.

Используя эти данные, специалисты проведут нужные расчеты и определят необходимую глубину траншей и диаметр труб.

Самым доступным решением для обустройства системы являются детали из пластмассы. Предельно простое устройство дренажной трубы предполагает наличие двух слоев из поливинилхлорида или полиэтилена, что позволяет им служить минимум 50 лет на достаточно значительной глубине.

Кроме того, двуслойная конструкция способствует самоочистке, предотвращая появление засоров. В качестве профилактики засорения отверстий на корпусе труб частицами грунта и мелким мусором перед укладкой их оборачивают полотном из кокосового волокна или геотекстилем.

Порядок выполнения работ следующий:

1. Монтаж дренажной системы начинается с разметки территории, которая проводится согласно составленной заранее схемы. По намеченным линиям копаются траншеи, глубина которых определена предварительным расчетом. Для определения ширины сооружения к внешнему диаметру подготовленных деталей прибавляют 40 см. Проводя работы нужно помнить про необходимый уклон дренажной трубы, который обычно составляет минимум 3°.
2. На дне подготовленной траншеи монтируют щебнево-песчаную подушку. Для этого сначала засыпают слой песка толщиной 10 см. Материал хорошо уплотняется. Затем поверх него выкладывается слой щебня шириной 20 см.
3. На подготовленное основание укладываются обернутые геотекстилем трубы. Отрезать деталь необходимой длины можно обычным монтажным ножом. Для соединения элементов применяют специальные муфты. В целях предотвращения промерзания системы рекомендуется укладывать дренажные трубы глубже уровня промерзания грунта.
4. После укладки труб еще раз проверяется их уклон. Для этого можно воспользоваться обычным шнуром, натянутым вдоль трубопровода.
5. В местах поворотов траншей и на участках, где угол уклона изменяется, обязательно обустраиваются специальные смотровые колодцы. Их оснащают крышками, чтобы предотвратить замусоривание конструкции. Эти сооружения необходимы для контроля и периодической чистки дренажной системы.
6. На последнем этапе проводят обратную засыпку, то есть все действия выполняются в обратном порядке. Поверх трубы насыпается слой щебня, следом – песок, и последним слоем грунт, который был вынут при копке траншеи. Сверху можно уложить дерн.

Вывод системы осуществляется в открытый водоем или дождевую канализацию. В любом случае на окончание выводной трубы монтируют обратный клапан. В случае невозможности организации такого вывода обустраивается так называемый сборный колодец. По мере заполнения из него необходимо откачивать воду.

Перфорированные дренажные трубы укладываются на песчано-щебнистую подушку.

При монтаже нужно стараться избегать распространенных ошибок, которые приводят к нарушению функциональности дренажа. К ним относятся:

• Недостаточная глубина траншей, которая может привести к нарушению водного баланса участка.
• Использование не подходящих по типу труб, что приводит к быстрому выходу системы из строя.
• Неверный угол наклона дренажа, который нарушает функционирование конструкции и может привести к серьезным проблемам с водным режимом на участке.

Практика показывает, что укладка дренажных труб своими руками – вполне выполнимое мероприятие. Единственное, что обязательно нужно доверить специалистам, это расчет системы и составление схемы укладки труб. Все остальное – достаточно простая работа

Выполняя ее очень важно следовать инструкции, тщательно отслеживая ключевые моменты: уклон системы, надежность соединения труб, организацию смотровых колодцев и т.д. Грамотно обустроенная дренажная система будет служить долгие годы, не давая лишней влаге повредить фундамент дома и испортить участок

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

• Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
• Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.
  Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

• Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
• Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
  Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
• Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
• Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
  Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Виды дождеприемников

Различают несколько типов конструкций. Все модели классифицируют по следующим критериям:

• размер;
• форма;
• способность выдерживать механические нагрузки;
• материал изготовления.

При выборе конкретной версии дождеприемника чаще всего обращают внимание на последний показатель. Из чего делают устройства и как материал изготовления влияет на технические характеристики конструкции — рассмотрим более детально

Из чугуна

Установка дождеприемника для ливневой канализации из чугуна гарантирует надежность и качество системы отведения сточных вод. Специфика конструкции:

• благодаря наличию широких пазов за короткое время позволяет слить большое количество воды;
• система бесперебойно работает без дополнительного обслуживания;
• чугун устойчив к коррозийным проявлениям;
• металл не содержит вредных соединений и безопасен для человека.

Если вы решили монтировать дождеприемник для ливневой канализации из чугуна, будьте готовы к следующему:

• обойдется конструкция несколько дороже, чем аналоговые устройства, изготовленные из других материалов;
• большой вес металла затрудняет его установку;
• если поверхность материала не обработана, со временем появится ржавчина;
• черный металл является предметом наживы, изделия из чугуна часто воруют и сдают в пункты приема металлолома. Чтобы защитить систему, установите фиксатор, который запрет решетку.

Средняя цена изделия — 2 000 рублей за единицу.

Из пластика

Монтаж дождеприемника своими руками из пластика — идеальная конструкция для частного дома. Несмотря на свою хрупкость, материал выдерживает высокие нагрузки. Устройство плотно фиксируется на месте. В приспособлении отсутствуют крепежные элементы, сцепление достигается путем плотного прилегания стыков. Соблюдайте такой принцип сборки, и система прослужит не один год.

Их преимущества:

• не имеют аналогов;
• стоят дешево;
• просто устанавливаются;
• устойчивы к температурным колебаниям;
• система легко присоединяется к трубопроводу;
• дождеприемники из пластика имеют несколько модификаций;
• конструкцию просто обслуживать;
• устройство отличается слабой впитываемостью, имеет низкий показатель гидросопротивления.

Устройство пластикового дождеприемника:

• сетка — квадратной или округлой формы;
• емкость для сбора мусора;
• защитный резиновый фильтр;
• гидрозатвор;
• клапан защиты;
• удлинитель;
• люк.

Купить ливневку из пластика можно за 400 рублей.

Читайте еще: Дождеприёмники для ливневой канализации: принцип работы, виды, инструкция по самостоятельному монтажу

Из полимербетона

Самодельный дождеприемник из полимербетона отличатся высокой прочностью. При этом весит меньше, чем его бетонный аналог. Выпускается в виде цилиндра или куба.

Те места, где устройство будет стыковаться с трубами, тоньше. Так проще сверлить отверстия.

Обратите внимание! Такие конструкцию устанавливают на слой гравия или песка. Стоимость изделия — от 1 200 рублей

Стоимость изделия — от 1 200 рублей.

Круглый дождеприемник

Круглые дождеприемники делают из всех доступных материалов:

• чугун;
• бетон;
• пластик.

Спецификой конструкции является сложность установки — чтобы монтировать круглый дождеприемник, необходимо вырыть круглый котлован. Это основная причина, по которой такие модели не пользуются спросом.

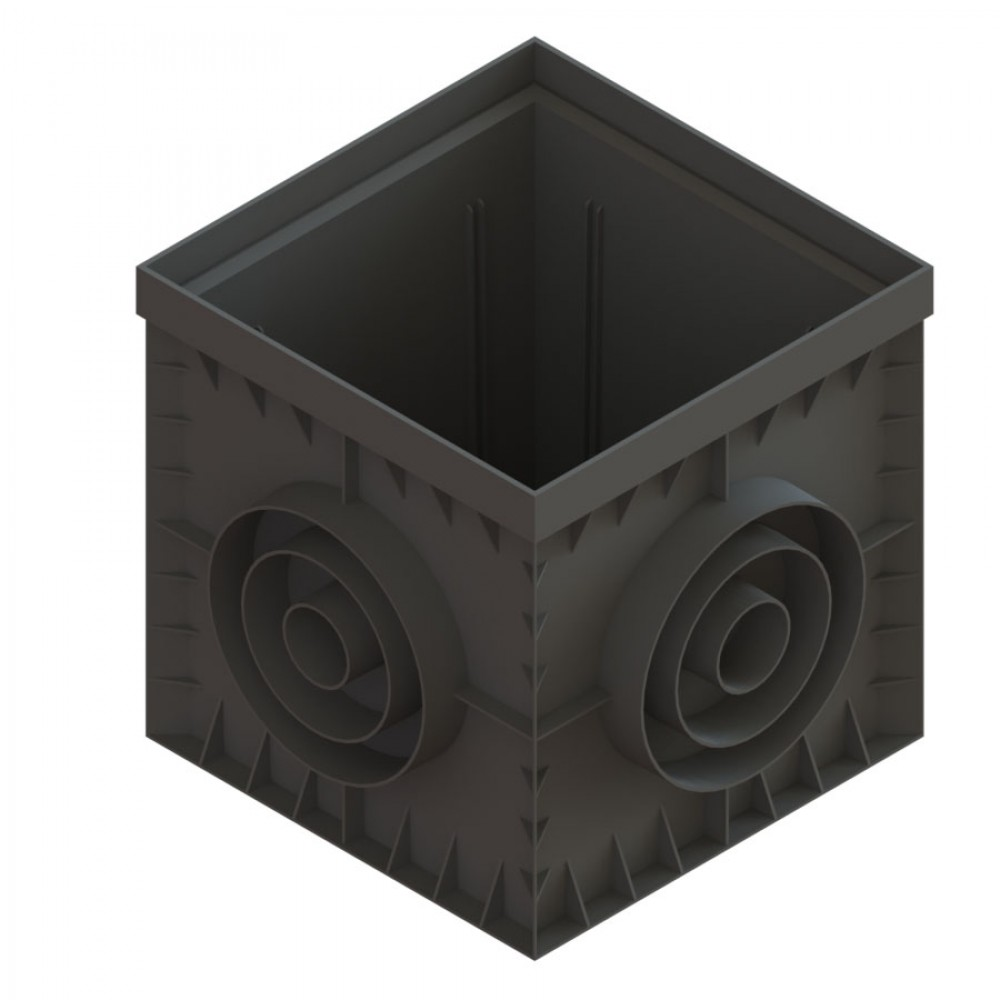

Прямоугольный дождеприемник

Дождеприемники, имеющие форму куба или прямоугольника — самый популярный тип конструкций. Их преимущество в возможности наращивать высоту устройства — если это необходимо. Приобретают 2-3 модели и устанавливают их друг на друга. Наращивание емкостей приемника позволяет получить глубокий резервуар и решает проблему водостока.

Дополнительное достоинство прямоугольных моделей — установка. Их легче монтировать, чем круглые аналоги.

Порядок работ

Укладка дренов производится в следующем порядке:

1. по линии разметки выкапываются траншеи, их глубина должна быть ниже точки промерзания грунта;
2. составляется план и осуществляется разметка на местности;
3. на дно высыпается слой песка толщиной до 10 сантиметров и тщательно утрамбовывается катком;
4. сверху укладывается щебень или гравий (толщина слоя 20 см);
5. на подготовленную подушку укладываются трубы;
6. система монтируется с помощью муфт, а затем проверяется угол наклона труб в сторону водосборников;
7. в местах стыков и поворотов труб обустраиваются смотровые колодцы (отрезается кусок пластиковой трубы, монтируется защитная крышка);
8. выполняется обратная засыпка – выкладывается последовательно слой щебня, песка, почвы;
9. сверху можно уложить дёрн или посеять травянистые растения;
10. в конце выводной трубы после коллектора монтируется обратный клапан или устраивается колодец для сбора воды (используется герметичный пластиковый бак).

Правила обслуживания дренажной системы

Чтобы просвет трубы на забился отложениями, один раз в 3-4 года проводят очистку системы.

Способы устранения засоров:

• промывка садовым шлангом;
• продувание компрессором со сжатым воздухом;
• механическая очистка металлическим тросом с широкой насадкой;
• гидродинамическое воздействие на загрязнения с помощью пневматического оборудования.

Промывку труб проводят через ревизионные колодцы с двух сторон. Установки пескоулавливателей значительно сократят попадание нерастворимых частиц в каналы. Для прочистки глубоко расположенных трасс приглашают специальные службы.

Очистка системы от загрязнений

Вдоль подземных сооружений не рекомендуется сажать деревья на расстоянии 1,5-2 м. Корни при разрастании могут повредить линии, нарушить естественный отток воды.

Возможные ошибки при установке дренажа

Качество монтажа и эффективность работы дренажной системы взаимосвязаны. Любые изъяны в процессе эксплуатации могут вывести систему из строя, что приведет к ремонту участка или полной переустановке водоотвода. Поэтому дополним актуальную тему: монтаж дренажной трубы: как укладывать грамотно.

Самые распространенные ошибки при установке:

• система трубопровода выбиралась без учета состояния почвы;
• угол наклона изменен или отсутствует;
• на первоначальных этапах не планировался отвод воды из колодцев;
• отсутствует геотекстиль или фильтрующий материал;
• трубы спаяны недобросовестно;
• не соблюден техпроцесс обустройства системы − монтаж проведен без отсыпки песка/щебня;
• отсутствует перфорация.

Подготовительные работы

Удобнее всего выполнять работы по строительству дренажных систем для фундамента дома своими руками одновременно с сооружением основания здания. Однако если это не было сделано вовремя, можно заняться организацией дренирования и возле готового частного дома. Схема системы дренажа зависит от типа фундамента. Так, дренаж свайного фундамента строить не требуется. Дренаж ленточного фундамента построить проще всего. Его можно соорудить на этапе закладки или уже после введения частного дома в эксплуатации. Самый сложный вариант – пластовый дренаж под фундаментной плитой. Строят дренаж плитного фундамента двумя способами:

• строительство системы водоотведения до заливки плит;
• если основание частного дома уже построено, то его сооружают по периметру дома, как и в случае ленточного фундамента.

Подготовка фундамента

Прежде чем устроить пристенный дренаж фундамента необходимо провести мероприятия по выполнению гидроизоляционных работ. Подготовка фундамента осуществляется по следующему алгоритму:

Производят откопку фундамента.

• По мере освобождения плит фундамента, их следует очищать от земли и слоя прежней гидроизоляции.
• Дают время на просушку фундамента.

Подбор материалов

Строительные нормы допускают для сооружения дренажных систем использовать трубы, выполненные из:

• Керамики.
• Асбестоцемента,
• Пластика.

В современных условиях, если строится прифундаментный дренаж, практически в 100% случаев выбираются пластиковые трубы, так как они не менее надежны, чем остальные, но при этом легко монтируются.

Промышленность выпускает специальные полимерные трубы для строительства дренажных систем – гофрированные и уже с готовой перфорацией. Есть специальные образцы, обвернутые фильтрующим нетканым материалом. Такая оболочка помогает предотвратить заиливание системы.

Как сделать дренаж своими руками: инструкция с видео

Сегодня очень многих владельцев частных домов рано или поздно начинает очень сильно интересовать вопрос касаемо того, как правильно сделать дренаж вокруг дома или дачи.  Ответить на такой вопрос несколькими словами нельзя, поэтому ниже будут пошагово представлена инструкция по проведению работ, связанных с устройством закрытого дренажа вокруг частного дома.

В первую очередь нужно будет найти самое лучшее место чтобы там можно было сделать самому закрытый дренаж рядом с частным домом. Нужно сразу сказать, что закрытый дренаж может быть выполнен самостоятельно в нескольких вариантах: находиться по всему участку или только рядом с фундаментом. Если закрытый дренаж будет находиться рядом с фундаментом, тогда он не будет позволять проникать воде в частный дом, погреб, баню, подвал. В случае же когда он будет располагаться по участку, то обеспечит надёжную защиту зелёным насаждениями, цоколю дома и имеющимся постройкам.

На фото представлена схема устройства закрытого дренажа вокруг частного дома.

Далее следует осуществить на участке разметку, где будут находится дренажные траншеи. Разметку можно сделать с помощью лазерного дальномера. Если такого нет под рукой, тогда можно прибегнуть к более простому способу – после дождя нужно будет посмотреть где дольше всего стоят канавки воды, том и нужно рыть дренажные траншеи.

На фото показана дренажная траншея, которую нужно делать для устройства закрытой дренажной системы.

• Во время рытья траншеи нужно придерживаться перепада высот, потому как стёк воды должен быть направлен к сделанному своими руками дренажному колодцу, а в случае если перепад высот не будет соблюдаться, то вода будет скапливаться в трубах.
• Уложить рулонный геотекстиль, он будет выполнять роль фильтрования воды от различных примесей, а если от них не избавиться, тогда они забьют собой перфорацию уложенной дренажной трубы на участке.

Фото: закрытый дренаж — укладка геотекстиля.

Важно: если на вашем участке вокруг частного дома или дачи грунт глинистый, тогда применение геотекстиля обязательно, а если грунт песчаный, то его можно не класть. На дно вырытой траншеи нужно насыпать слой гравия

Аккуратно положить пластиковую или керамическую трубу перфорированную, она будет являться основой вашей системы дренажа. Важно: дренажные трубы обязательно должны иметь перфорацию, если её нет, тогда сделайте перфорацию самостоятельно. Между собой трубы нужно соединить с помощью специального тройника или крестовины. Перфорацию дренажной трубы для устройства закрытого дренажа нужно делать меньше размера гравийных частичек

На дно вырытой траншеи нужно насыпать слой гравия. Аккуратно положить пластиковую или керамическую трубу перфорированную, она будет являться основой вашей системы дренажа

Важно: дренажные трубы обязательно должны иметь перфорацию, если её нет, тогда сделайте перфорацию самостоятельно. Между собой трубы нужно соединить с помощью специального тройника или крестовины

Перфорацию дренажной трубы для устройства закрытого дренажа нужно делать меньше размера гравийных частичек.

Фото: закрытый дренаж —  монтаж перфорированной трубы.

• Концы трубы нужно будет самому вывести в колодцы смотровые, их располагают на всех поворотах для обеспечения доступа к дренажной системе, когда нужно будет провести очистительные или ремонтные работы.
• Дальше трубы выводят в дренажный колодец.

На фото можно видеть смотровой и дренажный колодец.

• Трубы засыпают щебнем, высота слоя не меньше трёхсот миллиметров.
• Далее засыпанные щебнем дренажные трубы обматывают ранее уложенным геотекстилем.

На фото показано как нужно обматывать трубы при создании дренажной системы на участке вокруг дома.

Сверху всё засыпают грунтом или песком, также можно положить дёрн.

Фото: готовая система дренажа на участке.

Для того чтобы создать лучшую дренажную систему, посмотрите представленное здесь видео с полезными советами и рекомендациями

Что представляют собой дождеприемники для ливневой канализации

Дождеприемник для ливневки — это специальная емкость, которую монтируют в местах с наибольшей концентрацией атмосферных осадков — дождя, снега. Системы устанавливают над водопроводными трубами, либо в низинах участка.

Ливневый водоотвод состоит из нескольких элементов, главным из которых является дождеприемник. Устройства имеют различные конструкции. Их различают по материалу изготовления.

Не менее важный критерий при выборе конкретной модели — способность выдерживать весовые нагрузки.

Устройство переставляет собой решетчатую раму, которую фиксируют на поверхности водозаборного колодца.

Предназначение

Водоотводная конструкция — дождеприемник — отводит лишнюю жидкость, предохраняет фундамент жилого дома от затопления сточными водами, защищает асфальт и плитку от преждевременного разрушения при негативном воздействии влаги.

От того, насколько правильно будет выбрана и установлена конструкция, зависит состояние здания и приусадебного участка.

Читайте еще: Ливневая канализация: технология монтажа

Дождеприемник — основная часть системы водоотведения. Именно на него ложится главная функция ливневки — принять все виды стоков — дождевой, талые воды, остатки жизнедеятельности человека.

Конструкция и принцип работы

Практически все устройства имеют одинаковую конструкцию. Их различие — только в глубине и массе. Глубина стандартной системы — 40-45 см, вес — в зависимости от материала изготовления.

В торговой сети продают как дождеприемники стационарные, так и в комплекте с дополнительными элементами.

Устройство дождеприемника:

• внешняя часть — решетка;
• сифон — выполняет функцию перегородки;
• емкость для приема воды — имеет различный объем, что влияет на пропускную систему конструкции;
• непосредственно приспособление.

Задача дождеприемника — собрать воду и профильтровать ее от фрагментов мусора. Как это делается?

Вода попадает в устройство. До этого момента она предварительно очищается в корзине — это первичная фильтрация. Здесь жидкость отстаивается, примеси, песок, грязь и мусор оседают вниз. Затем вода поступает через водоотводные каналы в трубы, желоба ливневки. Достигает внешнего коллектора или стационарной системы накопления, которая находится в пределах участка.

Что лучше — лотки для воды или дождеприемник

Если вы просто установите водоотводные лотки, разместив их на землю, полностью решить проблему отвода влаги с участка не получится. Эту идею можно рассматривать как временную меру. Ведь уже через 4-5 месяцев емкости разъедутся по сторонам и вся вода окажется у вас на участке. Кроме того, вместе с водой в лотках окажутся частицы грязи, фрагменты мусора, песок и гравий.

Пропускная способность дождеприемников: формула расчета объема ливневых стоков

Чтобы устройство дождеприемника для ливневой канализации работало функционально, нужно правильно выбрать модель. Для этого определяют пропускную способность изделия. Как это сделать?

Воспользуйтесь онлайн-программой расчетов. Десятки таких калькуляторов есть в сети.

Читайте еще: Значение труб в ливневой канализации, что влияет на их выбор

Принцип пользования программой простой. В таблицу, предложенную ресурсом, внесите сведения, которые запросит программа:

• уровень осадков, который характерен для вашей местности;
• размер участка;
• площадь поверхности крыши;
• уровень впитываемости влаги — учитываются различные виды поверхностей, имеющихся на вашей территории.

Калькулятор произведет расчеты и выдаст результат. Показатель измеряют в литрах на определенный промежуток времени — секунду, минуту, час.

Прочистка и обслуживание дренажной системы

Если дренаж сделан правильно, то обычно он не требует постоянного обслуживания или прочистки. Однако бывают ситуации, когда дренаж забился в определённом участке. В этой ситуации необходимо предпринять следующее шаги:

1. Открыть люки установленных смотровых колодцев и посмотреть, где стоит и не уходит вода. Это поможет определить проблемный участок;
2. Через смотровой люк необходимо просунуть шланг, который может подавать сильный напор воды. Под сильным напором можно выбить загрязнение;
3. Если обычный шлаг не поможет, то можно вызвать специальную машину с гидрантом и сильным напором.
