Схема LED-лампы на 220 В
Стандартная лампочка состоит из следующих элементов: корпусной части, электронной части, радиатора. Так, сначала напряжение попадает на цоколь конструкции, а затем передается к микросхеме, где преобразуется в постоянный ток, который требуется для свечения.
Внутреннее устройство LED-лампы
К части корпуса лампочки еще относится цоколь, полимерная оболочка, внутри которой находится пластинка, а также прозрачная деталь – рассеиватель. В дорогостоящих изделиях внутри корпуса находится объемное охлаждающее устройство из алюминия или устойчивого к нагреванию пластика.
В дешевых моделях часто наблюдается отсутствие радиатора, либо он находится во внутренней части, а по краям располагаются углубления. В бюджетных конструкциях, мощность которых не превышает 6 Вт, имеется цельный корпус без какого-либо теплового отвода.
В дорогих лампочках плата со светодиодами SMD фиксируется с помощью специальной пасты к устройству охлаждения, что позволяет лучшим образом увеличить отвод тепла.
В простых моделях плата закрепляется саморезами на пластинку из металла или вставляется в проемы. Тем не менее, такое устройство не позволяет добиться оптимального теплового отвода.
Внутреннее строение светодиодной лампочки
Через пластиковый рассеиватель не получится рассмотреть внутреннее строение. Тем не менее, не рекомендуется приобретать дешевые экземпляры, потому что они имеют минимальный срок использования.
Как устроена светодиодная лампа на 220 В?
Это современный вариант LED-лампы, который производится по усовершенствованной технологии. Здесь светодиод цельный, имеется несколько кристаллов, поэтому не предполагается необходимость пайки множества контактов. Как правило, присоединяют только два контакта.
Таблица 1. Строение стандартной LED-лампы
| Элемент | Описание |
| Рассеиватель | Элемент в виде «юбочки», который способствует равномерному распределению светового потока, исходящего от светодиода. Чаще всего этот компонент изготавливают из бесцветного пластика или матового поликарбоната. |
| Чипы светодиодов | Это главные элементы современных лампочек. Часто их устанавливают в большом количестве (боле 10 штук). Тем не менее, точное число будет зависеть от мощности светового источника, габаритов и особенности радиатора для поглощения тепла. |
| Пластина из диэлектрика | Изготавливается на основе анодированных сплавов алюминия. Ведь такой материал лучшим образом выполняет функцию отвода тепла к системе охлаждения. Все это позволяет создать нормальную температуру для бесперебойного функционирования чипов. |
| Радиатор (охлаждающая система) | Способствует отведению тепла от пластины из диэлектрика, где находятся светодиоды. Для изготовления подобных элементов тоже используют сплавы алюминия. Только здесь еще заливают его в особые формы, чтобы получить пластины. Это способствует увеличению площади для отвода тепла. |
| Конденсатор | Сокращает импульс, который возникает при подаче напряжения от драйвера к кристаллам. |
| Драйвер | Устройство, которое способствует нормализации входного напряжения электросети. Без такой маленькой детали не получится сделать современную матрицу светодиода. Эти элементы могут быть выносного или встроенного типа. Тем не менее, практически все лампы имеют встроенные драйвера, которые находятся внутри устройства. |
| Основание из ПВХ | Это основание прижато к цоколю лампочки, благодаря чему защищает от поражения током электриков, которые выполняют замену изделия. |
| Цоколь | Требуется, для того чтобы подключить лампу к патрону. Чаще всего его изготавливают из прочного металла — латуни с дополнительным покрытием. Это позволяет увеличить срок использования изделия и защитить от ржавчины. |
Драйвер светодиодной лампочки Еще одним отличием светодиодных ламп от других изделий является местонахождение зоны сильного нагрева. У других источников света происходит распространение тепла по всей внешней части, в то время как кристаллы светодиодов способствуют только нагреву внутренней платы. Именно поэтому возникает необходимость установки радиатора для быстрого отведения тепла.
Если возникает потребность сделать ремонт осветительного прибора с вышедшим из строя светодиодом, то его полностью заменяют. По внешнему виду эти лампы могут быть как круглыми, так и в виде цилиндра. К питанию они подключаются через цоколь (штырьковый или резьбовой).
Подключение светодиодной лампы Т8
Самым распространенным корпусом люминесцентных ламп является Т8, обычная и привычная для всех ЛДС. Для большего удобства замены светодиоды выпускаются в том числе и в подобных корпусах. Особенность диодных трубок заключается в том, что для их работы не требуется пускорегулирующий аппарат, все, что нужно, уже встроено в саму светодиодную лампу.
Для того чтобы модернизировать люминесцентный светильник, требуется лишь исключить из схемы стартер и дроссель и изменить подачу напряжения на лампы. Если электричество на ЛДС поступает по принципу «контактный штырь – фаза, контактный штырь – ноль» с каждой стороны, то светодиодные трубки подключаются «фаза на одну сторону лампы, ноль на другую». При этом не имеет значения, на какой из штырьков цоколя будет подходить провод, т. к. каждая сторона закорочена внутри осветительного прибора.
Существование светодиодных светильников, которые нужно подключать лишь с одной стороны (один штырь цоколя – фаза, другой – ноль), также имеет место. Такие лампы сейчас уже отсутствуют в свободной продаже, т. к. производятся они в Украине, но встретить их все-таки возможно. На таком световом приборе указана сторона подключения.
Если замена люминесцентных ламп происходит в арендованном офисе, и нет уверенности, что не придется со временем переехать в другой, демонтировать дроссели и стартеры будет неправильно. Лучше их просто отключить с возможностью восстановления до исходного состояния. Тогда при необходимости можно вернуть на место люминесцентные лампы, а светодиодные забрать с собой.
Установка в светильник

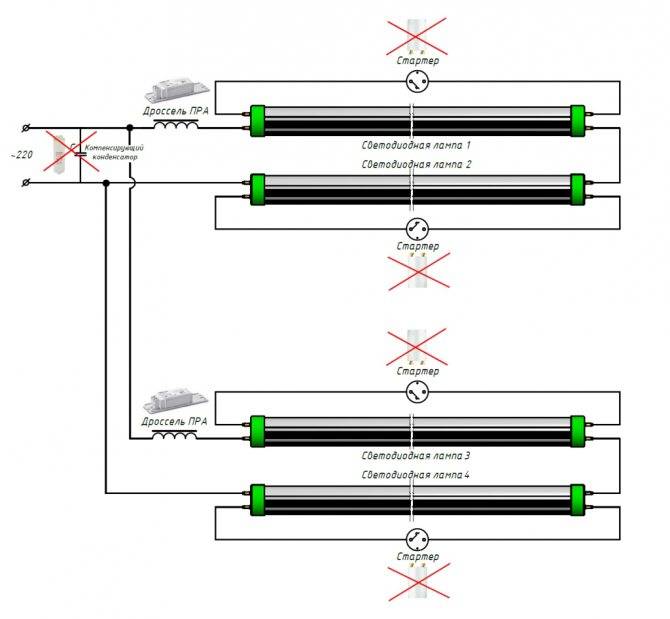

Рассмотрим вопрос замены ламп люминесцентных светильников и приведем схему подключения светодиодной трубки t8.
Для подключения необходимо с помощью проводов светильника на лампу 220 В подать сетевое напряжение 220 В и при этом не использовать других дополнительных устройств.
Необходимо произвести извлечение стартера из люминесцентного светильника и закоротить дроссель. Это необходимо для подачи нужного напряжения в светодиодной лампе.
В будущем, при желании можно будет вернуть обратно стартер и люминесцентную лампу.
Возможные варианты замены ламп
Как и в случае с лампами 600 мм существуют два типа светодиодных ламп: подключение ламп с переделкой схемы светильника и включаемые на штатные места без переделки схемы светильника.
В первом случае 220 В подается непосредственно на лампы, из схемы светильника исключаются дроссели, стартеры и прочая ПРА. Потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13. Данное подключение требует переделки схемы светильника, а, следовательно, требует дополнительных финансовых затрат на переделку (оплата квалифицированного труда электромонтажника).
Во втором – в схеме светильника остаются все элементы ЭмПРА, потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13 и потребляемой мощности оставшихся в работе элементов ПРА, схема светильника не изменяется, затраты на переделку схемы теоретически отсутствуют
Почему теоретически? Следует обратить внимание, что по ряду причин не в каждом светильнике такие лампы будут работать и Заказчику, в случае принятия решения о самостоятельной замене ламп на светодиодные, следует хорошенько подумать, прежде чем закупать такие лампы в большом количестве для их замены у себя в офисе. Кроме того, на приобретенных нами лампах четко прописано “Not for use with electronic gear» — «Не для использования совместно с ЭПРА»
Вместе с лампой в комплекте идет и свой стартер для LED.
Плюсы и минусы замены люминесцентных ламп на светодиодные
Вариант с заменой люминесцентных ламп на светодиодные лампы без переделки электросхемы светильника: энергоэффективность не самая высокая, поскольку продолжается потребление электроэнергии самим ЭмПРА, однако практически отсутствуют затраты Заказчика на замену. 4х-кратная экономия электроэнергии с момента внедрения – срок окупаемости модернизации составит менее, чем 1 год. Не требует проведения работ квалифицированным персоналом. Требуется самостоятельная оценка технической возможности замены ламп на светодиодные. Снизился общий уровень освещенности приблизительно на 18%.
Вариант с заменой люминесцентных ламп на светодиодные лампы прямого включения: максимальная энергоэффективность достигается за счет повышения затрат на первоначальном этапе за счет работ по переделке электрической схемы светильника. Энергоэффективность в сравнении с первым вариантом выше приблизительно на 8%. Требует проведения работ квалифицированным персоналом. Ориентировочный срок окупаемости – 1,5 года.
Переделка люминесцентного светильника в светодиодный: пошаговая инструкция
Шаг первый: для начала понадобится отключить питание люминесцентного прибора. Причем рекомендуется сделать это путем отключения автоматики на распределительном щите, чтобы обезопасить себя от удара током.
Шаг второй: теперь следует удалить старые лампочки. При этом необходимо открутить трубки, как перед очередной заменой.
Шаг третий: потребуется отсоединить проводку, которая отходит от стартера.
Демонтируем проводку и дроссели, потому что они не нужны в этой схеме. Снять их не трудно, потребуется открутить винты с обратной стороны
Шаг четвертый: необходимо отсоединить патроны на конструкции. Далее следует сделать перемычку из одножильного провода и вставить между полюсами на патроне конструкции.
Шаг пятый: далее останется закрепить провод напрямую.
Теперь патрон можно вернуть на место. Здесь на каждую лампу должен идти отдельный провод
Шаг шестой: далее останется проверить конструкцию на работоспособность, а затем закрепить штыревые лампочки.

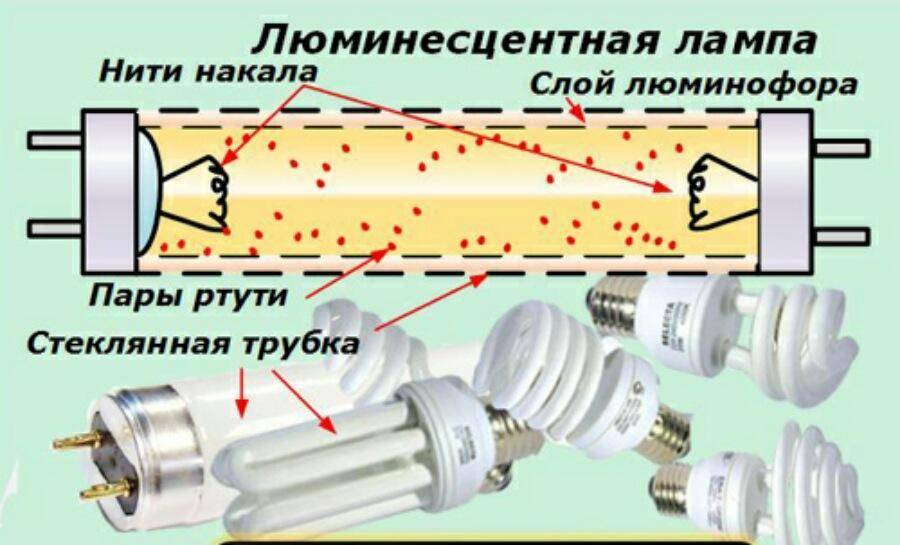

Для чего нужна замена
Люминесцентные светильники используются в системах освещения объектов промышленного производства, торговых центров, офисов и других мест общественного назначения. Несмотря на свои высокие технические показатели, эти лампы периодически выходят из строя и требуют регулярной замены. В связи с этим, в целях экономии, рекомендуется по возможности заменять люминесцентную лампу на светодиодную.
Чем же объясняется необходимость подобной замены, и какие преимущества можно получить, если поставить такие приборы? По мнению специалистов, все заключается в несомненных преимуществах светодиодных лампочек перед люминесцентными аналогами по большинству параметров и технических характеристик. В качестве примера можно рассмотреть люминесцентные светильники Т8 со следующими показателями:
- Общий срок службы составляет 2000 часов. Он зависит от того, сколько раз включалась и выключались те или иные люминесцентные лампы. В среднем, каждая из них способна выдержать максимум 2000 циклов.
- Распространение света происходит в разные стороны, поэтому светильнику требуется отражатель.
- После включения и запуска яркость люминесцентной лампы увеличивается постепенно.
- Пускорегулирующая аппаратура, используемая в лампе, способна создавать сетевые помехи.
- В процессе эксплуатации защитный слой постепенно уменьшается, а световой поток снижается примерно на 30%.
- Ртутные пары, находящиеся внутри стеклянной колбы, требуют специальных мер по утилизации люминесцентных ламп.
Характеристики светодиодных светильников Т8 существенно отличаются в лучшую сторону:
- Срок эксплуатации составляет как минимум 10000 часов вне зависимости от количества включений и выключений.
- Световой поток в светильниках отличается строго определенной направленностью.
- Мгновенное достижение максимальной яркости после включения.
- Установленный драйвер не оказывает негативного воздействия на сети.
- За весь срок службы снижение яркости свечения составляет не более 10%.
- Светодиодная лампа потребляет значительно меньше электроэнергии, отличается экологической чистотой и безопасностью.
При одинаковом энергопотреблении, световая отдача ламп Т8 в два раза превышает этот показатель у люминесцентных светильников, особенно при работе от 36 вольт. Они значительно реже ломаются и выходят из строя. Во внутреннем пространстве колбы можно разместить различное количество светодиодов и за счет этого создать наиболее оптимальный уровень освещенности.
Замена люминесцентных ламп светодиодными
Самые распространенные модели старых типов люминесцентных светильников представлены в двух форматах: 4*18 и 2*36. Оба эти продукта совместимы с лампами в колбе Т8 и цоколем G13.
Компании-производители выпускают светодиодные лампы для различных типов пускорегулирующих устройств. Для начала необходимо определить, какой тип аппаратуры находится в приборе.
Существует два варианта пускорегуляторов осветительных приборов: ЭМПРА – электромагнитный тип, который всегда устанавливается вместе со стартером; ЭПРА – электронный балласт, когда один блок управляет всеми лампами светильника
Например, для работы с электронным типом пускорегулирующих устройств компания Philips выпускает серию светодиодов с маркировкой HF. Такой вид ламп позволяет не изменять электросхему светильника, а их замена производится как традиционных люминесцентных.
Рассмотрим, как заменить старые лампы на светодиодные в светильниках с электронным балластом.
В первую очередь отключается питание на щитке. Далее процесс выглядит так:
- Снимаем отражатель.
- Отсоединяем провода от клеммной колодки.
- После демонтируем сам прибор.
- Убираем старые лампы и стартеры.
- Отсоединяем провода от ламподержателя с помощью шила и отвертки.
Далее необходимо заняться переделкой проводки. Для этого преображаем электросхему светильника – все ламподержатели подключаются параллельно, проводка заводится в клеммную колодку для подключения к сетевому напряжению.
Поскольку вторая сторона выполняет функцию крепежа – все кабеля здесь демонтируются. Аналогичный процесс воспроизводится и с балластами – удаление проводки и отсоединение от цепи. Заводим цоколь в ламподержатель соответствующей стороной и прибор можно устанавливать на прежнее место.
Если планируется управлять интенсивностью излучения диодной лампы, в схему сборки линии включают диммер. Но следует помнить, что не все светодиодные приборы способны работать в паре с этим регулятором света. Диммируемость указывается в техническом паспорте изделия.
Без демонтажа
Отказаться от демонтажа патрона – более простой способ: нет необходимости разбираться в схеме, мастерить перемычки, лезть в середину патрона и возиться с контактами. До демонтажа нужно купить несколько зажимов Wago. Уберите провода, ведущие к патрону, на расстояние 1-2 см. Заводите их в зажим Wago.
Аналогичные действия проделайте с другой стороны осветительного прибора. Остается подать в клеммник с одной стороны фазу, с другой – ноль. Если не удалось приобрести зажимы, скрутите провода под колпачок СИЗ.
Этот способ скурпулезней, но не нуждается в покупке дополнительных деталей.Алгоритм действий:
Снимаем осторожно крышки с боков светильника. Демонтируемых патроны с изолированными контактами, расположенными внутри
Внутри патрона находятся также пружинки, которые необходимы для лучшего крепления лампы. К патрону ведут 2 питающих провода, которые крепятся в специальных контактах без винтов защелкиванием
Прокручивайте их по и против часовой стрелки. После этого усилием достаем один из проводов. Т.к. контакты изолированы, при демонтаже какого-то из проводов ток будет проходить только через одно гнездо. На работоспособность светильника это не повлияет, но лучше поставить перемычку и тем самым усовершенствовать прибор. Благодаря перемычке не нужно пытаться ловить контакт путем поворота светодиодной трубки в стороны. Сделать приспособление рекомендуется из лишних питающих проводов основного осветительного прибора, которые останутся после работы по замене ламп. Следующий шаг – проверка наличия цепи между изолированными разъемами после установки перемычки. Аналогичные действия совершаем на другой стороне лампы. Проследите за оставшейся частью провода питания. Он должен быть нулевым, а не фазным. Остальное убираете пассатижами.
Читать далее: Деревенский стиль в интерьере загородного дома своими руками
Светильники на основе светодиодов
Альтернатива люминесцентным лампам – светодиоды – появилась относительно недавно и отметилась явным успехом с технической и экологической точки зрения.
Светодиодная конструкция прибора искусственного освещения: 1 – инсталляционный диск под светодиоды; 2 – металлическая трубчатая деталь; 3 – проводники подвода электропитания; 4 – преобразователь переменного тока в постоянный
Структура ламп на базе светодиодов не предполагает наличия какой-то агрессивной химии, тем более, вредной для здоровья человека. Как таковой, унифицированной конструкции светодиодных ламп не существует.
Разнообразие светодиодных приборов света велико. Существуют совсем миниатюрные конструкции, которые умещаются в ладони, и есть лампы для светильников, аналогичные по форме люминесцентным лампам
Напротив, этот вариант «заточен» под уникальное построение дизайна. Правда, выпускаются модельные серии, куда входят светильники несколько похожие один на другой, за исключением мелких деталей.
Сравнения по техническому направлению
Если сравнивать устройства на светодиодах с люминесцентными лампами в плане эффективности светового потока, первые приборы, конечно, уступают. Рассеивающая способность люминесцентных ламп всё-таки отмечается на более высоком уровне.
Поэтому светодиодные лампы чаще используются вместо люминесцентных в качестве точечных приборов света. Между тем, для бытовых условий фактор эффективного рассеивания света обычно не является главенствующим.
Характерная особенность светильников на светодиодах – небольшая степень рассеивания света по сравнению с люминесцентными конструкциями. Обычно высокий уровень рассеивания имеют только многорядные линейные лампы
А вот если сравнивать устройства по степени энергопотребления, лампы светодиодного исполнения выглядят самыми экономичными из всех существующих модификаций. Такое же значительное преимущество светодиодной конструкции заявлено в плане долговечности. Даже люминесцентные приборы с их максимальным параметром 20000 часов уступают лампам на светодиодах с их нормативом 50000 часов.
Неоспоримым преимуществом являются габаритные размеры светодиодных ламп. Пожалуй, это самые малые приборы света из всех существующих.
Так выглядит один из самых маленьких источников света, входящий в ассортимент светодиодных конструкций. Применяется, как правило, в качестве точечного прибора освещения
Традиционные лампы прямого накала ещё могут поспорить в этом направлении, но температурные параметры традиционных ламп сводят этот спор к проигрышу. Светодиоды нагреваются незначительно (при нормальной температуре окружающей среды 25-27ºС).
Недостатки светодиодных конструкций
Перечень недостатков обычно состоит из трёх основных пунктов:
- стробирование;
- низкое качество сборки;
- применение некондиционных деталей.
Опираясь на этот список, можно понять существенную разницу в цене, которая нередко фиксируется на рынке. Как правило, качественные фирменные приборы имеют высокие ценники. А вот ассортимент в низкой ценовой категории – это, скорее всего, некондиционный товар.
Некондиционные приборы на светодиодах. Некоторые из них не проработали даже одного часа – вышли из строя. К тому же практически во всех этих светильниках отмечается несоответствие качеству исполнения и применение вредных химических веществ
Чем чревато приобретение некондиционных изделий? Такие лампы в большинстве случаев «страдают» дефектом стробирования – невидимым для глаз человека мерцанием, влияющим на мозговую систему. В этом случае светодиоды ничем не отличаются от галогена. В итоге нередко для пользователей дело заканчивается нервной раздражительностью, слабостью, плохим самочувствием.
Бюджетные приборы собираются из тех же недорогих деталей, не соответствующих техническим нормативам. В процессе сборки применяются токсичные материалы: свинец, фенол, формальдегидные смолы.
На вид эта тройка светодиодных ламп выглядит вполне симпатично. Однако эта продукция неизвестной китайской фирмы на практике отметилась откровенно малым сроком службы. Часто подобная продукция выполнена из некондиционного материала
Вывод очевидный: если уже покупать светодиодную лампу, экономия в этом деле попросту неуместна. В свою очередь, покупать дорогое изделие с закрытыми глазами тоже не рекомендуется.
