Виды дисков для болгарки
УШМ широко применяется в строительных и ремонтных технологических операциях. Диски для болгарки отличаются между собой:
- размерами наружного диаметра и толщиной;
- материалом и способом изготовления;
- предназначением и максимальной скоростью вращения.
Выбор дисков для болгарки подразумевает знание и учёт особенностей не только обрабатываемых заготовок, но и возможностей самого инструмента.
Самые используемые круги для УШМ, также называются абразивными. Они классифицируются по разным признакам. Имеются диски для работы с металлом, камнем, деревом. Ещё есть алмазный диск, который служит для работы с наиболее прочными и твёрдыми материалами (железобетоном, керамогранитом, кафелем, мрамором, гранитом и другими природными и искусственными камнями).
Дадим краткую характеристику каждому виду.
Общий признак для всех отрезных дисков — классификация по наружному диаметру и толщине. Наружный диаметр бывает:
- 115 мм для маленьких бытовых болгарок;
- 125 и 150 мм для средних по мощности и весу УШМ;
- 180 и 230 мм для мощного профессионального инструмента.
Толщина дисков меняется в диапазоне от 1 до 3,2 мм. Она зависит от размера насадки: диски с большим диаметром имеют большую толщину; диски средние и малые — любую. На выбор толщины диска влияют:
- скорость вращения рабочего органа болгарки;
- предполагаемая нагрузка.
Отрезные (абразивные) круги для металла
Эти круги применяются для работы с листовой кузовной сталью (толщина дисков от 1 до 1,6 мм) и сортового стального проката: арматуры, кругляка, швеллера, уголка и других видов (толщина дисков от 2,5 до 3,6 мм). Есть специальные насадки для работы с нержавейкой, алюминием, чугуном и другими металлами.

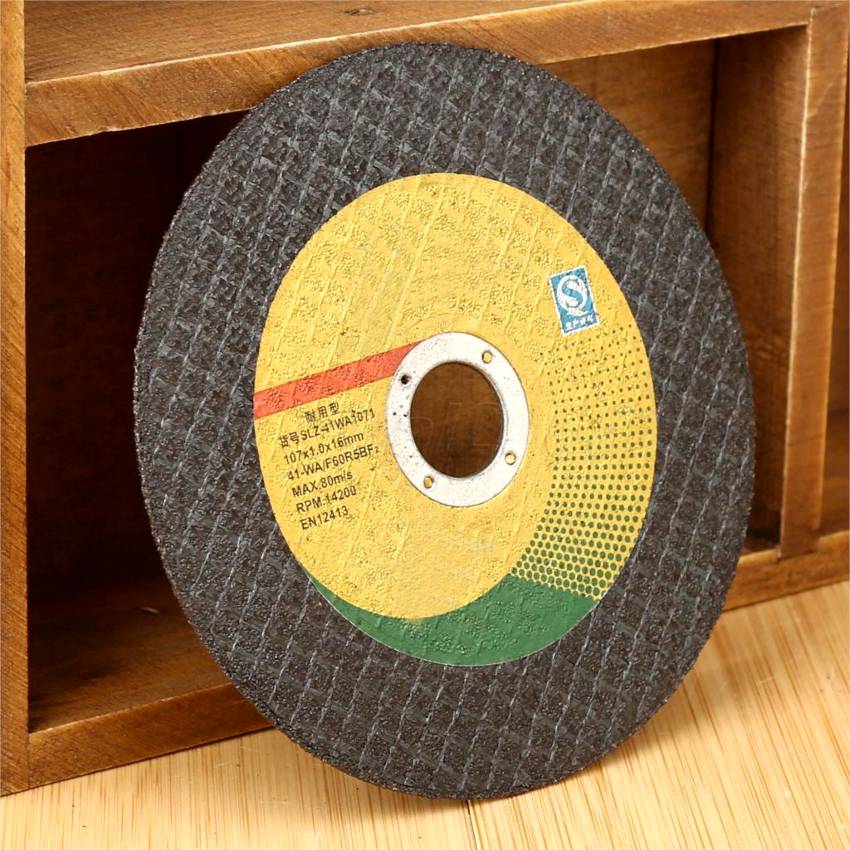

Отрезной диск по металлу для болгарки
Данные об этом имеются на поверхности диска в виде нанесённой маркировки и цветной полоски. Абразивные диски представляют собой несколько слоёв стекловолоконной сетки, на которые под большим давлением с обеих сторон напрессован бакелитовый абразивный материал (карбид кремния, корунд, электрокорунд). Затем армированные абразивные диски, чтобы обрести прочность, помещаются в печь для термообработки. Заданная температура нагрева — 200 градусов. Там масса спекается и становится прочной и устойчивой к разрушению на осколки.
Они абсолютно идентичны дискам для металла и отличаются только применяемыми абразивами.
Для дерева
Они изготовлены из высокопрочной стали и оснащены по наружному диаметру острыми зубьями. Работают эти насадки по принципу циркулярки и довольно опасны в работе. Рекомендуется болгарку стационарно закреплять с помощью специального приспособления.
Отрезной диск по дереву для болгарки
Они применяются для резки высокопрочных материалов из природного и искусственного камня.

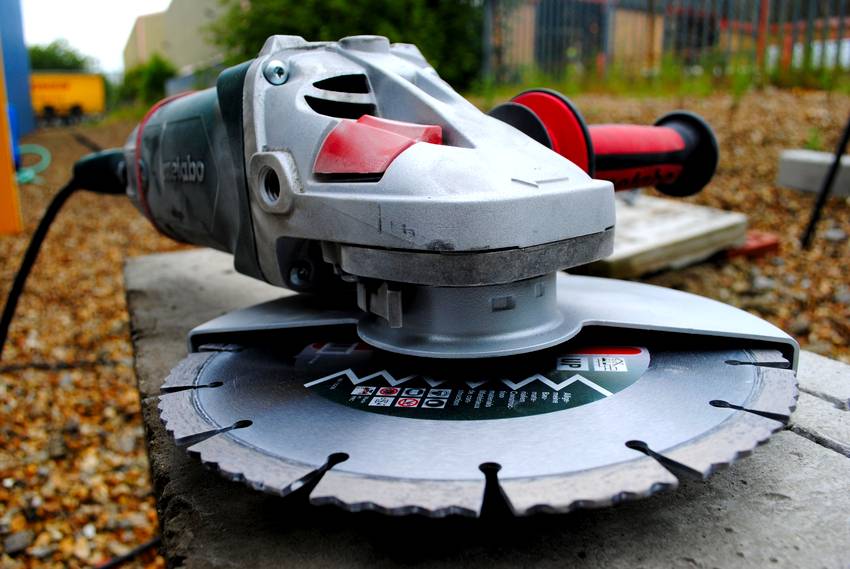

Алмазный диск по камню для болгарки
Существуют разные виды алмазных дисков для бетона, железобетона, камня. Между собой они отличаются фракционностью алмазного напыления и видом режущей кромки — сплошной, с крупными или мелкими прорезями, насечками
Важно знать, что алмазный диск не используется для работы с металлическими заготовками. По внешнему виду понять предназначение алмазных дисков затруднительно
Лучший вариант — перед покупкой проконсультироваться у продавца-консультанта или внимательно изучить приложение к упаковке.
Некоторые производители алмазных дисков окрашивают лицевую сторону краской, в зависимости от материала, для которого они предназначены:
- зелёной — для гранита;
- жёлтой — для гипса и кафеля;
- синей — для мрамора и бетона;
- серой — для гранитокерамики и черепицы;
- оранжевый — для кирпича.
Алмазный диск с сегментированным режущим лезвием используется для резки камней сухим способом. Круги со сплошной режущей кромкой требуют водяного охлаждения. Турбодиски с прорезями в теле круга работают с более высокой скоростью вращения, чем диски с сегментированным лезвием.
Шлифовальные и обдирочные
Шлифовальные круги делятся на четыре вида:
- Лепестковыми (наждачными) насадками удаляют старую краску, грунтовку или лак, шлифуют деревянные изделия.
Так выглядит лепестковый диск
Специальными проволочными кругами ликвидируется ржавчина и удаляются стойкие загрязнения.
Алмазными модификациями в виде чаши полируются изделия из камня.
Тарельчатыми дисками из пластика или резины полируются металлические поверхности. На тарелки можно крепить сменные диски с наждачной бумагой, войлоком, губкой, тканью.
Большинство шлифовальных дисков работают со специальными пастами или жидкостями, включающими абразивы тончайшего помола. Этими насадками шлифуются поверхности любых материалов, в том числе и автомобильные кузовные детали в автосервисах.

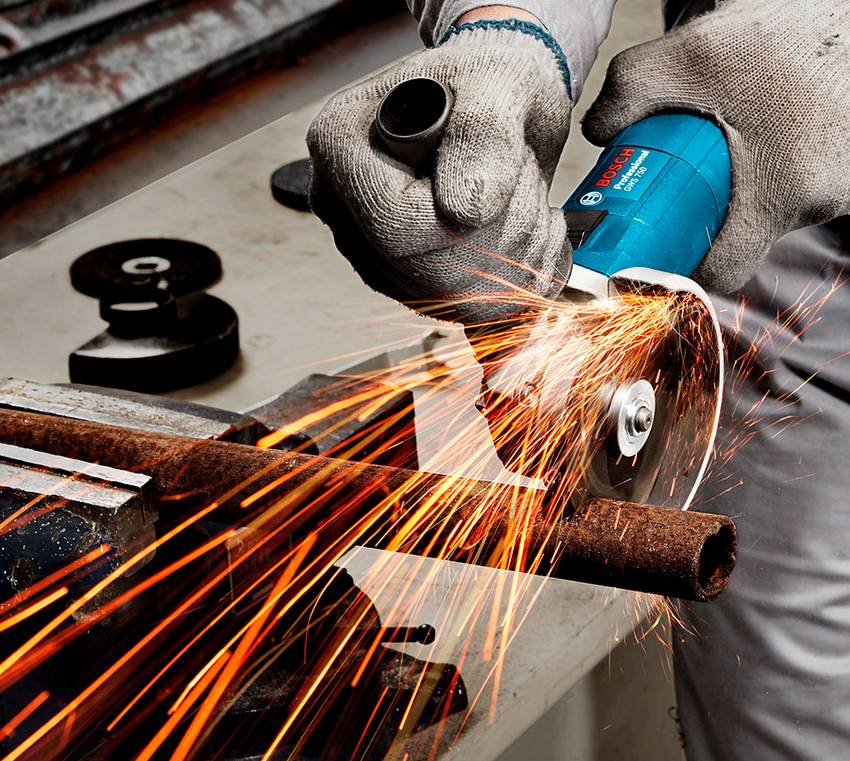

Меры безопасности
Прежде чем приступать к работе, нужно продумать, как будет осуществляться резка (положение «болгарки» в пространстве по отношению к месту распила), определить вектор направления потока искр, которым будет сопровождаться погружение диска в металл. Убрать все легковоспламеняемые предметы и вещества с линии искрового потока. При необходимости укрыть чистовые поверхности, на которые попадут искры, защитными средствами.
Осмотреть сам электроинструмент на предмет попадания на него воды, грязи, песка, а также проверить целостность электрического шнура питания. Осуществить пробный запуск для проверки бесперебойной работы агрегата и беспрепятственного вращения отрезного диска. Оценить объект распила: он должен быть прочно закреплен, не иметь деформирующего напряжения, быть вдали от электрических проводов.
Глаза должны быть защищены специальными очками, дающими широкий и четкий обзор. Не рекомендуется использовать очки с затемненными линзами. Наиболее безопасным средством защиты лица является щит-маска из прозрачного оргстекла. В случае разрушения диска во время резки его осколки разлетаются в направлении начальной центробежной силы с высокой скоростью. Данная маска убережет лицевую часть головы от их попадания в нее. Органы слуха также нуждаются в защите. Для этого используются строительные наушники или силиконовые беруши.
Экипировка оператора УШМ должна отвечать следующим мерам безопасности:
- роба из прочного и натурального материала;
- в меру свободная, но чрезмерно длинные рукава недопустимы;
- перчатки, плотно сидящие на руках, из крепкого материала, способного сдержать первичный надпил;
- закрытая обувь с композитными вставками на носках.
Разновидности отрезных дисков
Как было сказано выше, такие диски выпускаются разного размера и формы. Плоские предназначены для пиления в легкодоступных местах. Диски, выполненные в виде чаши, позволяют сделать рез в один уровень с поверхностью.
Толщина диска влияет на качество реза: чем диск тоньше, тем рез получается аккуратнее, но твёрдую поверхность, например, чугунные рельсы, таким диском пилить нецелесообразно. Поэтому для таких случаев используют диск с толстым основанием, более трёх миллиметров.
Круги по металлу
Технология изготовления обрезных дисков происходит в несколько этапов. Первоначально смола смешивается с основным веществом, благодаря которому и происходит резка. В качестве такого вещества обычно выступает электрокорунд, кобальт, алмаз. Далее в состав добавляют специальные добавки, а край диска армируется стекловолоконной сеткой. Всё это заливается в форму, а по центру располагают кольцо из оцинкованной стали. Следующим этапом является помещение изделия в печь под большим давлением на срок около суток, где и происходит его затвердевание. Такого рода диски применяют для реза металлических изделий.
Отрезные круги для пилы или болгарки по металлу имеют стандартные размеры и рассчитаны на определённый вид инструмента:
- для применения в бытовых условиях используют отрезные диски для болгарки 125 и 115 мм;
- отрезные круги с размерами 150 и 180 мм применяются для полупрофессионального типа;
- для очень мощных профессиональных болгарок используют 230 мм.
Внутреннее кольцо имеет размер 22,2 мм. Толщина кругов варьируется от 0,8 до 3 мм. Это значение напрямую связано с диаметром. В зависимости от толщины и вида металла подбирается толщина круга. Например, для резки тонкой стали или алюминия используют размер до 1,5 мм. Для плотных металлических изделий или арматуры следует уже применить размер, превышающий 2,6 мм.
По бетону и плитке
Такой диск может быть выполнен таким же способом, как и для металла или целиком быть изготовленным из стали. Особенностью является нанесение на режущую кромку диска алмазной крошки с помощью напыления. Обычно величина абразива составляет от 0,2 до 0,8 мм. Различают такие диски по способу применения: для сухой или влажной резки.
Диски первого типа обычно разделяются по периметру на полоски, к концам которых методом сварки привариваются алмазные зубья. Такого вида конструкция устойчива к перегреву, но всё же более трёх минут применять такой диск не рекомендуется. Основное применение — это резка бетонного и каменистого материала.
Второй тип диска имеет сплошной вид. Перед началом работы его необходимо смачивать. При изготовлении режущей кромки в состав добавляют кобальт и бронзу. С первой добавкой режут гипсокартон, кафельную плитку, а с добавкой второго типа — кварц и гранит.
Различают круги не только по нанесённой маркировке, но и по цвету. Например:
- синий цвет — для мрамора или бетона;
- серый цвет — для керамических изделий;
- зеленый — применяют при резке гранита;
- жёлтый цвет — для гипса и керамики;
- оранжевый — кирпич и штукатурка.
Диски для работ по дереву
Диски для УШМ по дереву считаются самыми опасными. Работа без установленной защиты с этими кругами строго запрещена.
Они выполняются в виде круга со специального вида зубцами. Часто эксплуатируют пильные круги по дереву от циркулярных пил, хотя это небезопасно. Опасность таится в том, что такие пилы имеют большое количество зубьев и рассчитаны на маленькие обороты, что приводит к быстрому перегреву. Когда такая пила попадает на твёрдое препятствие удержать её в руках при этом становится очень непросто. Поэтому при работе лучше выбирать круги со специально выполненными мелкими зубцами с острой кромкой. Используемую кромку покрывают карбидом вольфрама.
Универсальным считается круг с чередующимися скошенными зубьями. В то время как для пород из мягкой древесины или хвои применяют прямой зуб. Трапециевидным зубом уже пилят материал средней плотности.
Если болгарку закрепить на специальной станине, то её можно использовать как простейший фрезерный станок. В таком случае лучше всего использовать УШМ с возможностью регулирования оборотов, это позволит устанавливать нужную скорость вращения фрезы во время обработки разных материалов.
Диски для болгарки: характеристика отрезного круга
Самым востребованным видом дисков для болгарки является отрезная насадка. Она представлена кругом с отверстием внутри, которое укреплено специальным металлическим кольцом для надежной фиксации элемента на шпинделе УШМ.
Существует два типа отрезного круга – абразивный и алмазный. На рабочую поверхность первого варианта диска наносятся частицы абразивного материала, которые соединены между собой при помощи связующего вещества. Поверх такого покрытия наносится армированная сетка из синтетического материала, благодаря которой повышаются прочностные свойства и безопасность использования оснастки для болгарки.
Самым востребованным диском для болгарки считается отрезной
Абразивный диск имеет доступную стоимость. Круги для болгарки представлены в широком ассортименте и могут применяться для работы с металлом, деревом и камнем. Однако диск быстро изнашивается. Это сопровождается выбросом искр во время его эксплуатации, что может стать причиной пожара. При работе с отрезным диском по металлу для болгарки возникает неприятный запах, который очень долго выветривается, из-за чего инструмент неудобно использовать в помещении.
Какой выбрать абразивный отрезной диск на болгарку
Абразивная крошка имеет определенный уровень зернистости и твердости, от чего зависит качество обработки поверхности. Она может формироваться из различных материалов, о чем будет свидетельствовать маркировка изделия. В качестве абразива может выступает циркониевый корунд («А»), электрокорунд («АS»), кремниевый карбид («С»).
Выпускаются диски для болгарки 115-230 мм (диаметр), их толщина составляет 1-3,2 мм. Размер внутреннего кольца – 22,2 мм. Размер круга подбирается в зависимости от вида инструмента.
Абразивные отрезные диски на болгарку имеют диаметр 115-230 мм и толщину 1-3,2 мм
Выбор толщины диска зависит от вида металла. Для алюминия и тонкой стали используется круг размером до 1,5 мм. Для арматуры и плотных изделий из металла целесообразно применять диск толщиной более 2,6 мм.
Исходя из характеристики диска, можно сказать, что чем меньше толщина отрезного круга, тем быстрее осуществляется рез, поскольку небольшая площадь лезвия способствует снижению его сопротивления. Тонкие насадки меньше нагреваются и обеспечивают более ровный и чистый рез, однако такие диски быстрее стачиваются.
Отличия отрезных дисков по металлу, дереву и камню
Отрезные насадки классифицируются по типу обрабатываемого материала. Существуют диски для болгарки по камню, металлу и дереву. Первые два варианта внешне ничем не отличаются. Чтобы правильно выбрать расходный материал, необходимо внимательно рассмотреть нанесенную маркировку.
Отрезной диск по бетону на режущей кромке имеет напыления из алмазной крошки
Различия между дисками заключаются в типе используемого абразивного материала и составе основного круга.
Отрезные диски по металлу 125 мм (и другого стандартного размера) изготавливаются в несколько этапов. Первоначально происходит процесс смешивания смолы с основным веществом, в качестве которого применяется кобальт, электрокорунд или алмаз. Затем в состав вводятся специальные добавки. Готовая масса заливается в форму. В центральной ее части помещают кольцо из оцинкованной стали. Происходит армирование края диска стекловолоконной сеткой. Форма помещается в печь, где под большим давлением происходит затвердение изделия на протяжении 24 часов.
Диск на болгарку по бетону и плитке изготавливается так же, как и для металла. Существуют варианты, выполненные из оцинкованной стали. Особенностью изделий является наличие на режущей кромке круга напыления из алмазной крошки. Величина абразива варьируется в пределах 0,2-0,8 мм.

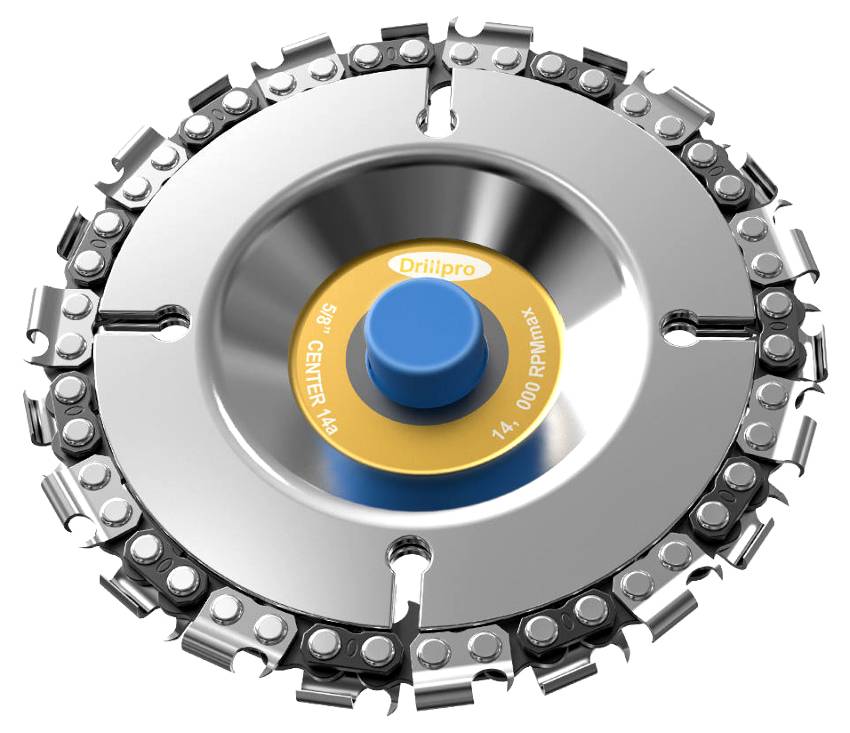

Отрезные диски по дереву могут быть как зубчатые, так и цепные
Диски для работы по дереву имеют мелкие зубцы и острую кромку по всему ободу изделия. Кромка покрывается карбидом вольфрама. Зубцы могут иметь прямое, скошенное или трапециевидное исполнение. Первый вариант применяется для хвои и мягких пород древесины. Последний тип изделия используется для обработки материала средней плотности. Диск с чередующимися скошенными зубьями является универсальным вариантом.
Решение проблемы
Если гайка не поддаётся стандартному способу отвинчивания (при помощи специального ключа), можно прибегнуть к следующим методам:
Использовать трубный ключ вместо специального, болгарочного.
Положив УШМ на «спину» и накинув стандартный ключ, наносить по нему резкие удары молотком
Внимание! Во время выполнения этой операции не рекомендуется нажимать на фиксирующую кнопку, а предотвращать вращение шпинделя надо удержанием диска рукой.
Аналогично к предыдущему способу, только в отверстия для шипов ключа надо ставить бородок или кернер. Внимание! На фиксирующую кнопку не нажимаем, а круг удерживаем рукой.
Аналогично предыдущим двум способам, но удары надо наносить перфоратором без режима вращения
Внимание! Кнопку-фиксатор – не нажимать, а диск удерживать отвращения рукой.
Если эти щадящие методы не привели к успеху, можно прибегнуть к кардинальным способам:
Полностью разрушить отрезной диск при помощи плоскогубцев. Обточить остатки круга до самой гайки. Во время работы машины стачивать остатки отрезного диска металлической пластиной, которая имеет толщину, меньшую, чем круг и может свободно проходить в зазор между штопорной гайкой и упорной шайбой
После того, как круг сточится до центрального кольца, гайка-фиксатор открутится стандартным способом
Внимание! Этот метод требует большой осторожности. Также данный способ не подходит для кругов, которые не стираются (алмазные, шлифовальные, щёточные и т.п.).
Увеличить размер зажимной гайки при помощи теплового расширения, используя: электродуговую сварку, газовый резак, паяльную лампу, строительный фен, подожжённый в ключевых отверстиях спирт
После нагревания, гайка легко отвинчивается стандартным способом.
Как видно, перед тем как безвозвратно срезать застопорившую гайку другой болгаркой, можно попытаться снять диск менее травмирующими инструмент способами.
Стандартные размеры дисков
| Наружный диаметр, см | Толщина, мм | Диаметр посадочного отверстия, см |
| 11,5 | 1; 1.6; 2; 2.5; 3; 3.2 | 2.2; |
| 12,5 | 0.8; 1; 1.25; 1.6; 2; 2.5 | |
| 15 | 3 и 3.2 | 1.32; 2.223 |
| 18 | 1; 1.25; 1.6; 2; 2.5; 3 | |
| 23 | 1.6; 2; 2.5;3; 3.2; 4 | 2.223; 3.2 |
Размеры нестандартных кругов могут отличаться от того, что указано в таблице, если они сделаны по техническим условиях предприятия-изготовителя.
Отрезные диски
Отрезные диски, или как их еще называют, абразивные диски для угловых шлифовальных машин применяются чаше всего. В качестве абразивных зерен применяется карбид или электрокорунд кремния с разным размером и твердостью.
Выпускаются также насадки на бакелитовой (с элементами упрочнения и без них) и вулканитовой связке с утопленным центром и плоские круги. последний вид изделий режет по металлу с применением эмульсии, потому что имеет низкую степень тепловой устойчивости, а также не может работать при повышенной нагрузке. Отличаются диски по материалу изготовления, с которым они способы работать. В маркировке подобных изделий есть цвет и надпись. Расшифровка надписей представлена в таблице.
| Надпись | Предназначение – для резки … |
| Меtаl | Металла |
| Соnсrеtе | Камня и бетона |
| Stееl | Стали |
| Аluminium | Цветных металлов, алюминия, сплавов |
| Inох | Высоколегированной и нержавеющей стали |
| Саstirоn | Чугуна и литых изделий |
Обратите внимание, что если на диске есть полоска синего цвета, то круг создан для работ по металлу, а если есть зеленая полоска – то для работ с бетоном. Кстати, изделия, выполненные на вулканитовой связке, работают на скорости 50-80 м/сек, а на бакелитовой 80-100 м/сек
На самом диске обязательно стоит дата, до которой его можно использовать, т.е. срок годности. Если диск выполнен на вулканитовой связке, то срок годности не больше 1 года, а на бакелитовой и вовсе 6 месяцев
Кстати, изделия, выполненные на вулканитовой связке, работают на скорости 50-80 м/сек, а на бакелитовой 80-100 м/сек. На самом диске обязательно стоит дата, до которой его можно использовать, т.е. срок годности. Если диск выполнен на вулканитовой связке, то срок годности не больше 1 года, а на бакелитовой и вовсе 6 месяцев.
Обдирочные круги
Выпускают их в виде твердых и гибких изделий. В первой случае применяется бакелитовая связка, керамическая или даже вулканитовая, а во втором круг сделан на основе каучука. Степень зачистки поверхности во многом будет зависеть от размера зерен. Отличительно особенностью обдирочных кругов является то, что у них всегда одинаковый диаметр посадочного отверстия, и он равен 2.2 см. Они выпускаются с наружным диаметром в 11.5; 12.5; 15; 18 и 23 см, и с толщиной от 0.3 до 2 см.
Интересно, что в эту группу изделий относятся кордщетки, у которых рабочая поверхность – это металлическая проволока. Изделия называют еще витыми шарошками, и они могут быть как дисковыми, так и чашеобразными.
Диски для шлифования заготовки
Изделия из такой группы дают возможность выполнить шлифования с требуемой степенью шероховатости на дереве и металле. Важную роль будет играть даже размер зерна (абразива). Чем меньше размер зерен, тем выше будет качество отшлифованной ими поверхности.
Производители стараются выпускать круги со многими размерами зернистости, от 50 до 3000. Расходники могут быть выполнены из наждачной бумаги, и иметь фетровую, войлочную, губчатую или тканевую поверхность. Войлочный круг применяется для того, чтобы производить операцию полирования на угловой шлифовальной машинке, которая снабжена устройством для регулирования скорости.
Делают изделия из тонкой или грубой шерсти овец, коз, коров и верблюдов. Диаметр подобных кругов бывает от 5 до 15 см, и толщина у них 2.5-3 см. Рекомендуется полировать на скорости, которая указана производителем на расходном материале.
Заточные круги
При помощи таких кругов, а точнее дисков можно привести кромку режущих инструментов обратно в рабочее состояние, а еще зачищать сварные швы. Выпускают и чашеобразными, и плоскими. Отличительной характеристикой таких изделий является толщина, которая должна быть не менее 0.5 см.
Параметры оснастки
Чтобы подобрать оптимальный диск под болгарку, целесообразно подробно изучить основные параметры оснастки и соотнести их с характеристиками самого инструмента. Внешний диаметр круга болгарки должен находиться в пределах ограничений, приемлемых для УШМ. Стандартные типоразмеры для:
- маломощных инструментов – 115 мм;
- среднемощных агрегатов – 125 и 150 мм;
- профессионального инструмента – 180 и 230 мм.
Характеристики кругов учитывают и их толщину. Здесь надо придерживаться закономерности, что применение более тонкого диска сопряжено с меньшими усилиями в работе и экономией времени. Работа с тонкой оснасткой безопасней.
Выбор оснастки под УШМ зависит от предполагаемых работ и разновидности обрабатываемого инструмента. Однако соблюдение правил безопасности будет обязательным при любом типе строительных и ремонтных работ.
Выбираем полотно для ножовки по металлу: рейтинг лучших полотен, выбор и использование лучшего инструмента
Обзор буров и сверл для перфоратора — тестирование, сравнительные характеристики и оценка популярных моделей
Обзор алмазных коронок по бетону: тонкости выбора и применения инструмента для качественного сверления
Классификация по материалу
Диски к УШМ изготавливают из нескольких разных материалов. Каждый из них имеет свои особенности. Виды кругов для угловых шлифовальных машин:
- Алмазный. Их изготавливают из стали, на которую наносят алмазное напыление. Этот вид насадок режет и шлифует любой металл, бетон, искусственный и натуральный камень (в том числе гранит и мрамор), керамику, стекло. Пильный алмазный диск для болгарки обеспечивает наиболее тонкий разрез. Пилить нужно маленькими резами. Новая разновидность алмазных насадок – полировальные круги на гибкой основе («черепашки»). Их поверхность имеет рифленую структуру в виде черепашьего панциря (отсюда название). Гибкие алмазные диски крепят на основу – насадку из твердой резины с липучкой.
- Твердосплавный. Круги этого вида тоже изготавливают из металла. Они имеют по краям припой из высокоуглеродистых молибденовых сталей с добавками хрома и никеля. Их используют в основном при резке металлов, реже для дерева. Болгарка пригодна для работы со многими металлами. Есть диски твердосплавные, специально предназначенные для тонкой, высокоуглеродистой, нержавеющей стали, алюминия.
- Абразивный. Основой является плотная водостойкая латексная бумага с армирующей сеткой или фибра. На нее наносят слой абразивного материала – частиц оксида алюминия, карбида кремния, карбида вольфрама или корунда. Связкой для абразива является смола или полимер. Шлифовальный фибровый диск на болгарку используют в комплекте с опорной тарелкой из пластика или резины. Она служит упором и охлаждает абразив. Абразивные круги применяют как отрезные, зачистные или обдирочные. Фибровый круг пригоден для работ по дереву и бетону, обработки цветных и черных металлов. Абразивом служат цирконат или оксид алюминия, керамическое зерно. Фибровый круг идеально подходит для грубого удаления старой краски со стен, фасадов и других поверхностей.
- Зачистной из металлической проволоки. Дисковые щетки из этого материала используют для удаления ржавчины и других видов стойкого налета.
К дискам для болгарки можно условно отнести опорные тарелки. Их называют также опорными или тарельчатыми дисками. Тарелки изготавливают из пластика или резины. Их используют в сочетании с некоторыми шлифовальными, полировальными, зачистными абразивными насадками, наждачными кругами. Необходимость использования опорного диска нужно уточнить при покупке того или иного круга для УШМ.
