Дефлекторы ЦАГИ: особенности конструкции, выгоды и недостатки применения
Схема такого устройства, как дефлектор ЦАГИ или подобного типа, во множестве создаваемых и в промышленных масштабах, и в полукустарных мастерских, и собственноручно для нужд приватного домовладения достаточно проста.
Дефлектор ЦАГИ состоит из простых деталей и его конструкция не отличается сложностью
Она составлена следующими элементами:
- нижним патрубком, который устанавливается на оголовке воздушного отвода (дымовой или вентиляционной трубы);
- диффузором – в виде усеченного конуса, прикрепленного к патрубку узким концом и расширяющегося в направлении верхней части. Конусовидным сужением диффузора обеспечивается изменение показателей воздушного потока;
- зонтом (верхним защитным колпаком), установка которого обеспечивает защиту от попадания в систему извне атмосферных осадков, пыли, листьев и прочего сора, мелких птичек и т. п.;
- кольцом – основным визуально воспринимаемым элементом устройства. Его устанавливают на внешней стороне диффузора, используя для этой цели кронштейны;
- обечайкой – внешней оболочкой приспособления;
- ножками, с помощью которых фиксируется зонт.
Выполняя расчет такого дефлектора, принимают во внимание некоторые ограничения, существующие относительно габаритов. Размеры дефлектора ЦАГИ ограничиваются величиной внешнего диаметра воздушного отвода, который не может быть менее 100 мм и более 1250 мм (размеры находятся в соответствии с нормами СНиП 41012003)
Конструкцией устройства достигаются несомненные выгоды его установки, состоящие в:
- повышении эффективности работы воздушного отвода за счет усиления самотяги и препятствования возникновению обратной тяги, оцениваемой специалистами в пределах 15-20 % при грамотном выполнении существующих рекомендаций;
- предохранении канала трубы от засорения и попадания атмосферной влаги;
- возможности изготовления дефлектора ЦАГИ своими руками, включая и выполнение чертежей. При этом вполне допустимо использовать имеющиеся под рукой материалы меньшей стоимости. Это не относится к устройствам, устанавливаемым на дымоходы с агрессивной рабочей средой, где потребуется нержавеющая сталь.
К недостаткам в работе устройства относятся:
- Необходимость проверок при сильных морозах, когда образовавшаяся внутри внешнего цилиндра наледь способна значительно сузить площадь проходного сечения воздушного отвода, внеся перебои в его работу или даже полностью заблокировать его.
- Препятствуя сильным ветровым потокам, устройство в тихую погоду, когда ветер слаб или устанавливается штиль, ухудшает естественную тягу.
В безветренную погоду дефлектор ЦАГИ может ухудшать естественную тягу, но этот недостаток не считается существенным
Виды усилителей
Дефлекторы – это аэродинамические устройства, которые специализируются на отклонении воздушных потоков. С их помощью можно корректировать силу тяги до необходимых параметров. Вентилятор дефлектора работает по очень простому принципу: он засасывает воздух из атмосферы и направляет его внутрь дымопровода. Недостатком устройства считается его абсолютная беспомощность в тихую походу без ветра.
Самыми распространенными и эффективными дефлекторами считаются конструкции Григоровича и Вольперта. В основе современных усовершенствованных дефлекторов лежат их прототипы. Самые распространенные конструкции: круглые насадки на дымоход («Воплеры»), звездообразные («Шенарды») и Н-образные (многоярусные). При выборе дефлектора внимательно смотрите на материал, из которого его изготавливают. Это должна быть нержавеющая стать – материал, который отличается прочностью и надежностью.
Ротационные турбины дымовой тяги
Ротационные турбины – это механизмы, которые ставятся сверху над дымопроводами. По принципу работы напоминают вентилятор, поскольку используют энергию ветра для усиления давления внутри трубы. Достоинства ротационных турбин: они закрывают трубу дымопровода и предотвращают попадание атмосферных осадков. Устройство не работает в безветренную погоду.
Самые популярные марки: Турбомакс, Турбовент и Rotowent. Продукция Турбовента не подходит для установки на каналах для отвода дымовых газов из печей.
Также необходимо следить за тем, чтобы температура исходящего газа не превышала порог в 250 градусов (это стандартные требования, которые могут отличаться у разных моделей). Ротационные трубы устанавливаются для котлов на газовом отоплении.
Флюгеры дымоходные
Флюгеры дымоходные – это устройство для защиты дымоотвода с подветренной стороны. Модель отличается хорошей устойчивостью к негативному воздействию атмосферных осадков, долгим сроком службы и наличием защитных механизмов для дымоотвода. В процессе эксплуатации флюгеров был отмечен один их недостаток: они не справляются с сильным ветром, также флюгеры требуют тщательного ухода – регулярной смазки (особенно в зимний период) и чистки от сажи и дымовых газов.
Вентилятор флюгера работает по принципу стабилизатора: уменьшает воздействие сильного ветра на тягу в дымоходе или усиливает ее при отсутствии передвижения газовых масс в атмосфере. Рассматриваемый тип устройства отлично подходит для каминов, работающих на дровах.
Дымососы дымохода
Дымососы – это электрический термоустойчивый вентилятор для дымоотвода. Это приспособления для корректировки силы тяги рекомендуется ставить только для узких труб. Для его работы требуется доступ до электрической сети, мощностью в 220 В. Современные дымососы имеют несколько модернизаций, благодаря которым решаются проблемы обратной и слабой тяги. Электрический механизм не имеет недостатков, он отлично работает в тихую и ветреную погоду.
Колпаки и зонты – это декоративные элементы для дымоотвода, которые не решают проблему слабой тяги. После их установки владельцы отопительных устройств отмечали дополнительные проблемы: образование конденсата на поверхности колпаков и зонтов, в результате чего вентилятор вышеперечисленных устройств быстро приходил в негодность.
Таким образом, большое разнообразие механизмов для усиления тяги хорошо справляются с поставленной проблемой. Вышеописанные модели, кроме дымососов, объединяет один недостаток: они слишком зависят от погодных условий. Поэтому для усиления тяги в дымоходе лучше выбирать электрический дымосос.
Изготовление устройств для усиления тяги
Чертежи как сделать дефлектор на дымовую трубу своими руками
Последовательность действий при изготовлении устройства будет следующая:
- Делаем чертеж всех деталей на бумаге (причем, полую их величину), вырезаем соединяем между собой.
- При совпадении всех параметров на бумажном макете, все то же самое делаем на металлическом листе.
- На металлическом куске вырезается форма диффузора и скручивается в цилиндр.

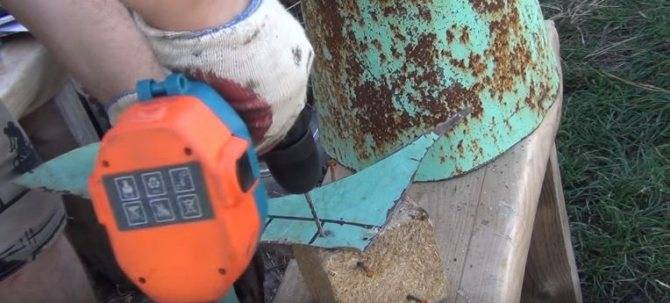

- Чтобы соединить все детали дефлектора, нужно аккуратно просверлить отверстия в элементах и использовать болты или специальные заклепки для создания единой конструкции.

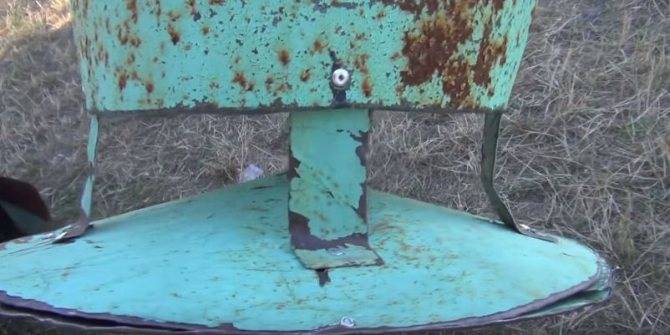

- Затем изготавливается колпак, полоски, все отдельно сделанные детали соединяются воедино.
Что такое дефлектор на дымоход видео обзор
Ничего сложного в процессе изготовления дефлектора на трубу своими руками нет, главное, следовать правилам сборки и не забывать о правильном подборе всех параметров конструкции.
Виды дефлекторов
Основные отличия заключаются в форме конструкции и количестве составляющих. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже – медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытого и закрытого типа. Устройства одного вида могут отличаться в верхней части: одни изделия выполняются с конусообразным зонтиком, другие имеют двускатную или вальмовую крышу, третьи делают плоскими или с декоративными фигурными элементами.
Диаметр дефлектора варьируется в пределах 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции – от 14 до 60 см.
Крепится устройство к дымоходу при помощи кронштейнов, хомутов, болтов, с применением уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Дополнительно устройство может оснащаться искрогасителем, если существует риск возгорания кровли.
Дефлекторы с искрогасителями
Флюгер-дефлектор
Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.
Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.
Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:
- Первыми крепятся стойки (4) к нижней части цилиндра (9).
- Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
- Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
- На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).
Переходим к изготовлению флюгера.
Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.
Процесс изготовления:
- Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.
- На трубе потребуется сделать резьбу.
- Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.
- Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.
- Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.
- Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.
- На основание с резьбой садят крышку, выполненную из стали.
- На стрелке-крышке будет крепится противовес и флажок.
Все элементы флюгера собраны и можно оценить проделанную работу.
Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.
Основные задачи «вентиляционного колпака»
Эффективность вентсистемы с естественным побуждением воздуха во многом определяется атмосферными условиями. Воздушные потоки циркулируют за счет подъемной силы, возникшей из-за температурной разницы внутри и снаружи помещения.
Работу вентиляции «корректирует» и ветер – он может, как ускорять, так и затруднять естественный воздухообмен.
Летом, когда температурный режим дома и на улице выравнивается, перепад давления и тяга стремится к нулю – естественная вентиляция дает сбой. Циркуляция воздуха сокращается, а в некоторых случаях наблюдается опрокидывание тяги
Частично снизить влияние погодных факторов и направить их на благо функционирования вентсистемы позволяет установка дефлектора. Модуль, по форме напоминающий колпак, устанавливается в верхней точке вытяжного канала.
Дефлектор решает две основные задачи:
- Защищает шахту от забивания мусором и попадания птиц.
- Минимизирует негативное воздействие атмосферных осадков на вентиляционное оборудование.
- Активизирует и усиливает тягу, генерируя и перенаправляя ветровые потоки – КПД вентсистемы повышается на 15-20%.
Зонтичная конструкция используется для повышения тяги и в дымоходе. Дефлектор на дымовой трубе дополнительно исполняет роль искрогасителя.
Вентиляционный колпак теряет эффективность, когда ветер дует снизу – воздушный поток ударяется о козырек и препятствует работе вытяжки. Решение проблемы – монтаж дефлектора с двумя конусами
Что такое дефлектор и зачем он нужен?
Устройство дефлектора трубы дымохода достаточно простое и более того, умело мастеру не составит труда самостоятельно изготовить подобное приспособление. Зачем, для чего он нужен? Главная задача любого устройства – это усиление тяги в дымоходе, происходит это за счет отклонения воздушных масс. То есть, для понимания нужно знать простые физические процессы. Ветер наталкивается на определенное препятствие, в соответствии с чем, в зоне под «колпаком» оказывается пространство с низким давлением, таким образом, тяга и усиливается.
Исходя из расчетов специалистов, тяга при использовании таких приспособь, увеличивается, в общем, на 25%. Кроме того, довольно не плохо, «колпак» защищает канал от попадания всевозможного мусора, заносимого ветром или птицами. Стоит учесть, что работает дефлектор без изменений в любую погоду.
Для чего нужен дефлектор? Функциональные особенности
Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.
Основным назначением дефлектора является усиление и выравнивание тяги отопительного оборудования (печи или котла) для безопасного вывода продуктов сгорания. При отсутствии дефлектора возможно проникновение воздушных масс, которые в дальнейшем препятствуют или противодействуют хорошей тяге теплового генератора.
Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.
Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:
- Выравнивание тяги. Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
- Искрогашение. Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
- Защита от негативного воздействия атмосферных осадков. Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.
Разновидности дефлекторов
Чтобы улучшить действие вентиляционной системы, в продаже есть много разновидностей дефлекторов. Одни из них являются статичными, другие – ротационные. Именно к последним относятся турбины, у которых вращается головка-крыльчатка, функционирующая за счет силы ветра.
Обратите внимание! В независимости от того, статичный корпус у дефлектора или ротационный, все они сделаны, чтобы улучшить тягу в дымоходе или вентканале. Они защищают систему от осадков и мусора
Однако, самым эффективным устройством с уверенностью можно назвать турбодефлектор.
Ротационные турбины можно классифицировать по таким параметрам:
- Материал изготовления. Делаются дефлекторы из нержавеющей стали оцинкованного или окрашенного металла, алюминия.
- Диаметр насадки, или присоединительного кольца составляет минимум 110 мм, а максимум 680 мм. Понятно, что размеры идентичны диаметру труб для канализации.
Несмотря на то что производителями выпускаются модификации турбодефлекторов, что внешне практически не отличаются друг от друга, их характеристики разные. Ниже подана некоторая информация об этих изделиях:
- Турбовент. Одноименная компания занимается выпуском ротационных вентиляционных изделий, сделанных из алюминия. Изделия имеют толщину от 0,5 до 1 мм. Основание делается из гальванизированной стали, толщиной от 0,7 до 0,9 мм. Турбодефлектор может быть окрашен в любой из цветов, по стандартам RAL;
- Турбомакс. Производители занимаются продажей, назвав продукцию естественным нагнетателем тяги. Чтобы создать дефлектор требуется сталь, маркой AISI 321, толщина которой составляет 0,5 мм. Сфера использования: как для вентиляционной системы естественного типа, так для печных и каминных дымоходов. И это не зря, так как турбодефлектор способен выдержать температуру до +250 ℃. Изделия делаются из качественной нержавеющей стали.
Еще на полках магазинов можно встретить продукцию от неизвестных брендов
Такую продукцию нужно покупать осторожно, обращая внимание на сертификат. А еще лучше сделать турбодефлектор для вентиляции своими руками. Нужны чертежи и соответствующая инструкция
Нужны чертежи и соответствующая инструкция.
Виды дефлекторов
Существует несколько разновидностей дефлекторов. Отличаются они друг от друга по форме и количеству деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:
- Медь
- Оцинкованная сталь
- Нержавеющая сталь
Их форма может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь зонтик в виде конуса или двускатную крышу. Также устройство может оснащаться разными декоративными элементами, например, флюгером.
Разберем подробнее несколько разновидностей:
Дефлектор ЦАГИ
Конструкция, детали которой соединены фланцевым или иным способом. Производится такое устройство из нержавеющей стали, реже — из оцинкованной. Его особенностью является цилиндрическая форма.
Круглый волпер
По своей форме напоминает дефлектор ЦАГИ, однако основным его отличием является верхняя часть. Такое устройство чаще всего устанавливают на дымоходах в небольших пристройках, например, в банях.
Дефлектор Григоровича
Если объект расположен в районе с низким ветром, то такое устройство будет обеспечивать отличную тягу в течение многих лет. Специалисты называют его модифицированным вариантом дефлектора ЦАГИ.
Тарельчатый Astato
Данная разновидность устройства отличается своей простотой и эффективностью. Такой дефлектор открытого типа производится из оцинкованной или нержавеющей стали, что позволяет улучшить эффективность тяги при любом направлении ветра.
Дефлектор Н-образной формы
Его конструкция отличается особой надежностью, так как дефлектор производится из нержавеющей стали, а все детали соединяются фланцевым методом. Устанавливать его можно на участках с любым направлением ветра.
Флюгер-дефлектор
Данный вариант устройства является самым популярным и распространённым. Он имеет вращающийся корпус, на котором закреплен небольшой флюгер. Производится конструкция из нержавеющей стали.
Вращающийся дефлектор
Такое устройство позволяет обеспечить максимальную защиту канала от засорения мусором и попадания осадков. Вращение производится только в одном направлении. Стоит отметить, что необходимо следить за его состоянием, так как при обледенении, а также в штиль, дефлектор работать не будет. Поэтому многие устанавливают его на газовые котлы. Также он используется в качестве ротационной турбины, которая необходима для вентиляции жилых и офисных посещений.
Кроме того, существует дефлектор Ханжонкова. Однако в настоящее время его не используют, так как на рынке можно найти более модифицированные модели устройств.
Для чего нужен турбодефлектор
Первое, что приходит на ум при поверхностном знакомстве с прибором, это вопрос, зачем потребовалось делать столь сложную конструкцию насадки на дымовую трубу. Ведь при правильном планировании дымохода или вентиляции ее производительности должно хватать с избытком.
Турбодефлектор – это устройство, способное увеличить тягу в трубе без использования любых дополнительных источников энергии. В необычной конструкции насадки нет электродвигателя, как в привычных приточно-вытяжных схемах вентиляции.
Понятно, что механический турбодефлектор уступает в производительности по воздуху системам на основе электровентиляторов, но чаще насадки на трубу и не рассчитаны на соперничество с мощными электродвигателями.
Насадка используется для вентиляционных каналов или дымоходов:
- В зданиях технического назначения с высоким уровнем загазованности или повышенной влажности. Можно установить вентиляционную трубу с турбодефлектором, и это поможет избавиться от подвальной сырости;
- В комнатах и жилых помещениях, простаивающих большую часть времени в закрытом виде, без постоянно действующего отопления. Обычно это снижает эффективность работы стационарной приточно-вытяжной вентиляции, поэтому для таких построек традиционно ставят невысокие вытяжные оцинкованные каналы с насадкой;
- Зданий иди частных домов, зажатых соседскими постройками, с высоким рельефом местности или насаждениями деревьев, меняющих профиль и направление ветровых потоков над крышей.
Насадка турбодефлектора для трубы оказалась очень кстати для дачи или загородного домика, в которых нет электроэнергии, помещение протапливается раз в неделю при очередном посещении на выходных.
К сведению! Характеристики турбодефлектора подобраны таким образом, чтобы создавать дополнительную тягу к имеющемуся разрежению в основной трубе дымохода, не более того. Заменить стандартный вентканал с трубой это устройство не сможет.
Делаем дефлектор цаги своими руками
| Автор | Поделитесь | Оцените |
| Виктор Самолин |
Интересное по теме: Принцип работы и изготовление вентиляционных дефлекторов
Какую вытяжную технологию выбрать для своего дома
Три основных технологии установки кухонной вытяжки
Комментарии к данной статье
Саня Калюжный,Харьков спасибо,буду делать дефлектор 18.09.2015 в 17:27 KasparSn Спасибо за приведенные размеры! Дефлектор по этим коэффициентам получился отличный, справляется со своей задачей без нареканий. 05.02.2016 в 15:59
Jordanbowl Изготовил по вашей табличке картонный дефлектор. Все получилось. Осталось только повторить на листе нержавеющей стали. 13.04.2016 в 11:36
Артур Сейчас используем дымоход без насадки. Есть ли какие-то данные, насколько увеличится КПД теплового устройства при монтаже дефлектора? 10.05.2016 в 23:33
Gorin Здравствуйте! Если правильно подобрать размер и тип дефлектора, то КПД теплового агрегата увеличивается примерно на 20%. Но это ведь не единственная польза, так как дефлектор еще служит защитой от попадания атмосферных осадков и мусора внутрь дымоходного канала. 11.05.2016 в 17:35
Обзор популярных моделей
Рассмотрим более детально самые распространённые модели дефлекторов.
Дефлектор вентиляционный Цаги
Эта модель считается наиболее популярной. Такое приспособление обладает большим диаметром, чем дымоход. Воздушные потоки обтекают устройство со всех сторон, в результате чего по бокам образуются области повышенного давления, а в задней и передней зоне возникает разряжение, увеличивающее тягу.
Устройство такого изделия исключает защиту канала дымохода от атмосферных осадков. Поэтому после монтажа этого приспособления требуется дополнительная установка защитного колпака.
Дефлектор Цаги подходит для использования и в дымоходных, и в вентиляционных системах
Тарельчатый
Простая модель, которая обеспечивает довольно эффективную работу системы и высокие показатели тяги. Два главных элемента устройства образуют защитный козырёк, который препятствует попаданию в канал дымохода снега и дождя.
Нижняя часть козырька закрывается колпаком, который направлен в сторону дымохода. Такая конструкция позволяет устройству справляться с поставленными перед ним задачами. Воздушный поток может попадать в такой дефлектор с любой стороны и, оказываясь между конусами, которые образуют суженый канал, вызывать разрежение.
Шарообразный «Волпер»
Такая модель имеет практически идентичное устройство с дефлектором ЦАГИ. Однако существует и одно отличие — козырёк, который предохраняет канал дымохода от атмосферных осадков и мусора, находится выше диффузора.
Дефлектор Григоровича
Очень популярная модель дефлектора, увеличивающая тягу в дымоходных и вентиляционных конструкциях. Такой дефлектор нетрудно собрать своими руками. Конструкция этого приспособления включает в себя такие составляющие: нижний цилиндр с двумя патрубками, верхний цилиндр, конус и два кронштейна.
Поступающий из трубы дым оказывается в суженом канале диффузора, посредством чего происходит разрежение. Для сборки такого приспособления, как правило, используют жестяной лист или пластину из оцинкованной стали.
Дефлектор Григоровича имеет очень простую конструкцию и его часто изготавливают своими руками
Н-образный
Такая модель используется преимущественно на производственных предприятиях или котельных, которые обладают большой мощностью. Монтаж Н-образного дефлектора происходит так: на устье трубы закрепляется патрубок аналогичного размера. В центральной части патрубка располагается специальная врезка, благодаря которой обеспечивается плотная стыковка устройства с дымоходной трубой. К поперечной трубе справа и слева фиксируют ещё две трубки, в результате чего образуется устройство, напоминающее букву «Н».
Для такой конструкции не требуется защитный козырёк, так как устье дымохода уже защищено горизонтальными частями. Н-образный дефлектор способствует усилению тяги при любом направлении воздушных потоков.
Вращающийся
Такое устройство осуществляет вращение только в одну сторону. Круговое движение обеспечивает дополнительную эффективность приспособления. Кроме этого, такая модель обеспечивает защиту трубы от атмосферных осадков и мусора. Часто используется для котлов, работающих на газу.
Дефлектор «флюгер»
Такая модель включает в себя вращающийся корпус. Это приспособление включает в себя следующие элементы: флюгер, козырьки, подшипниковый узел. Вращение устройства осуществляется благодаря силе ветра, действующей на флюгер. Дефлектор на дымоход типа флюгер работает по принципу корабельного паруса.
Дефлектор-флюгер имеет в конструкции деталь, которая вращается от дуновения ветра
Особенности работы устройства заключается в следующем: воздушные потоки проходят между козырьками, таким образом воздух становится разреженным. Данная модель позволяет усилить тягу в дымоходе, исключить обратную тягу и образование искр.
Для чего нужен дефлектор? Функциональные особенности
Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.
Основным назначением дефлектора является усиление и выравнивание тяги отопительного оборудования (печи или котла) для безопасного вывода продуктов сгорания. При отсутствии дефлектора возможно проникновение воздушных масс, которые в дальнейшем препятствуют или противодействуют хорошей тяге теплового генератора.
Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.
Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:
- Выравнивание тяги . Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
- Искрогашение . Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
- Защита от негативного воздействия атмосферных осадков . Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.
Типы дефлекторов и их назначение
Существует несколько типов дефлекторов, в основе которых лежит один и тот же принцип превращения силы ветра в направленный воздушный поток, усиливающий тягу.
На практике используются пять основных видов дефлекторов:
- ЦАГИ – разработка Центрального аэрогидродинамического института. Один из распространенных типов устройств, состоящий из металлической трубы, внутри которой расположен экранирующий цилиндр и защитный зонт конической формы. Конструкция препятствует т.н. эффекту запирания тяги из-за сильной ветровой нагрузки, а также защищает дымоход от засорения и попадания атмосферной влаги.
- Вольперт – практически не отличается от дефлектора ЦАГИ, но имеет небольшое конструктивное отличие: козырек для защиты от засорения расположен над диффузором, а не внутри него.
- Дефлектор Григоровича – наиболее популярный тип устройства, представляющий собой усеченный конус, расширяющийся в нижней части. Вверху на дефлекторе находится защитный колпак, установленный на монтажных шпильках.
- Н-образный дефлектор – более сложная конструкция, состоящая из горизонтально расположенной металлической трубы, в которую вертикально врезаны несколько патрубков. Горизонтальная и вертикальные части труб образуют конструкцию в форме буквы «Н». Такой дефлектор считается очень эффективным по части усиления тяги и защиты дымохода от влаги и мусора.
- Тарельчатое устройство – представляет собой усеченный цилиндрический колпак, близкий по форме к тарелке. К ней на монтажных шпильках крепится верхний козырек, защищающий трубу от осадков и создающий направленный воздушный поток.
Рекомендуем ознакомиться: Как сделать дренажную систему на участке своими руками?
Описанные выше типы дефлекторов относятся к статическим конструкциям. Кроме них, существуют два типа подвижных аэродинамических приспособлений для дымоходов.
- Вращающийся дефлектор представляет собой круглую конструкцию с лопастями, расположенными в одном направлении. Сферическая мини-турбина хорошо защищает дымоход и создает сильную тягу, но при безветрии ее эффективность практически нулевая.
- Флюгерный – принцип конструкции понятен из названия. Дефлектор состоит из последовательно соединенных между собой металлических козырьков, зафиксированных на специальной флюгарке, обеспечивающей вращение. Козырьки защищают дымоход или вентузел от осадков и загрязнений, но также нуждаются в постоянном движении воздушных масс.
Независимо от конструкции, все типы дефлекторов работают на усиление тяги в дымоходе и защиту его от осадков и посторонних частиц из внешней среды. Разница между ними обусловлена устройством, которое соответствует различным особенностям эксплуатации.
Это могут быть погодные и климатические условия на местности, наличие естественных или рукотворных преград для ветра (деревьев, домов), а также форма крыши и устройство дымохода.
Предназначение
Итак, дефлектор цаги предназначен для увеличения тяги дымоходной или вентиляционной системы. Принцип действия его следующий: из законов физики известно, что более нагретый воздух легче, чем холодный. Если воздух нагревается снизу, то сверху на него начинает давить непрогретый, так как его масса больше, соответственно, теплый поток поднимается вверх. На этом основана обычная дымоходная система, то есть дым, как более нагретый воздух, самотеком поднимается вверх. Однако ему препятствует более холодный воздух, так как дымоход является замкнутой системой. Так вот, чтобы уменьшить это давление холодного воздуха, то есть снизить противодействие, устанавливается дефлектор, который рассекает воздушный поток, устанавливая тем самым над дымоходной или вентиляционной трубой область низкого давления (область разряжения). Это, естественно, усиливает тягу.
Дефлектор цаги
Усиление тяги способствует тому, что кпд того устройства, которое лежит в основе, например, если мы рассматриваем дымоход, то это может быть печь, увеличивается на 20 процентов. Это означает, что процесс горения будет гораздо лучшим без использования дополнительного количества горючих веществ.

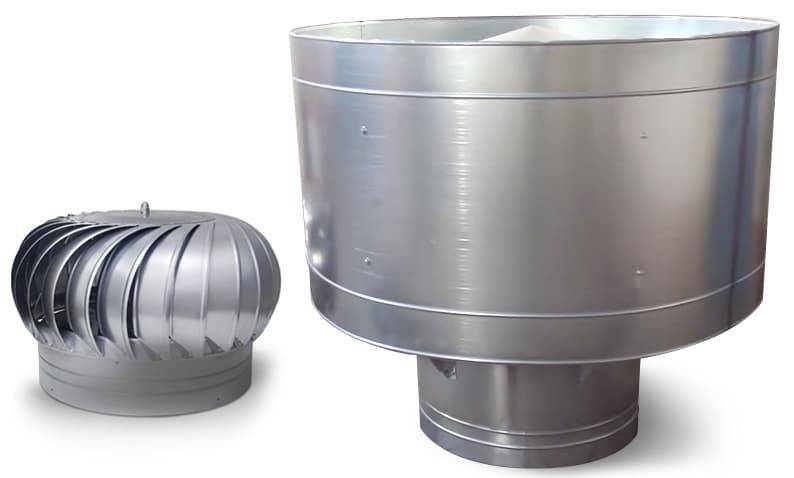

Из всего этого можно сделать вывод, что дефлектор цаги предназначен только для увеличения тяги. Однако есть особая группа подобных устройств. Речь идет о ротационных изделиях. Суть их заключается в том, что центральная часть вращается, что создает еще большую разреженность воздуха вокруг, соответственно, и тяга увеличивается.
Такие дефлекторы служат еще и для принудительной вентиляции, отвода газов и паров из помещения.
Как самому сделать дефлектор
Мы выбрали самый простой вид дефлектора (агрегат Григоровича), его можно сделать самостоятельно. Такая конструкция увеличивает тягу на 20–25%, что вполне устраивает большинство пользователей. Найдите чертеж устройства, ознакомьтесь с рекомендованными размерами и перечнем отдельных элементов. Для изготовления дефлектора понадобится небольшой кусок оцинкованной жести, ножницы для резки металла, приспособление для установки специальных заклепок.

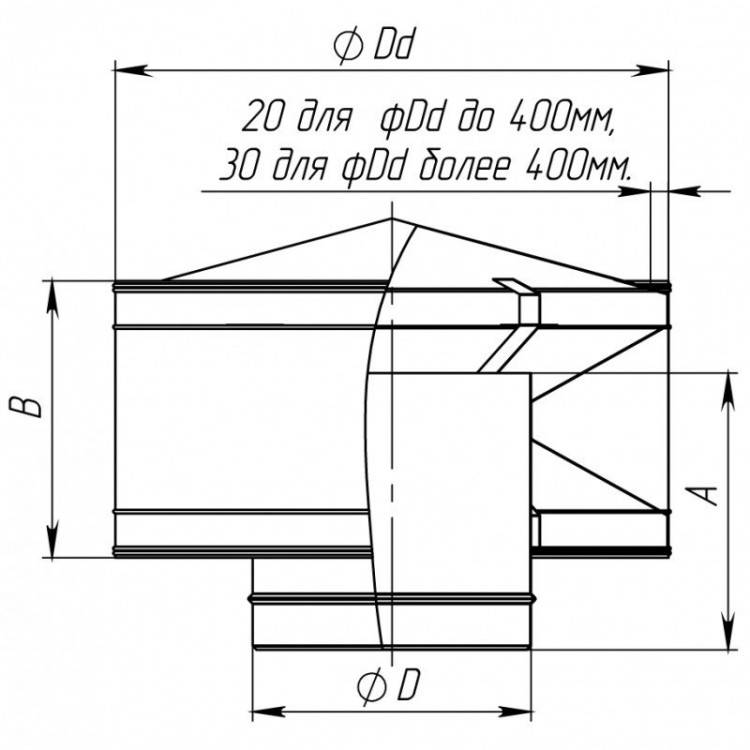

Пример эскиза дефлектора для самостоятельного изготовления
Как рассчитать размеры дефлектора
Шаг 1. Перенесите размеры составных частей устройства на металл. Для этого начертите на поверхности два круга и две дуги указанных диаметров. Делать это лучше с помощью специального циркуля жестянщика. Если его нет – не проблема. Вбейте по центру металла гвоздь, привяжите к нему ниткой фломастер или карандаш, длина нитки равняется радиусу круга. Такое элементарное приспособление отлично работает, проверено практикой. Ножницами по металлу вырежьте заготовки.
Выполняют разметку на куске жести, вырезают заготовки
Шаг 2. Соберите корпус дефлектора. Для этого на краях его развертки высверлите отверстия под диаметр заклепок. Вначале следует высверливать с одной стороны, затем временно согнуть корпус и сделать метки на другой стороне. Они должны точно совпадать, в противном случае возникнут большие проблемы во время установки заклепок.
По краю высверливают отверстия и соединяют корпус заклепками
Шаг 3. Рассчитайте сектор, который надо вырезать для загиба круглых элементов. Но удалять его не стоит, лишний металл необходим для соединения заклепками загиба. Можно пользоваться формулами и узнавать угол загиба, а можно сделать разрез по одному радиусу и на практике подбирать оптимальный вид элемента. Второй вариант намного быстрее, а на эффективности функционирования устройства никак не отражается.
На круглых заготовках делают разметку и разрезают по линии
Шаг 4. Согните круги, просверлите отверстия и закрепите их заклепками. Расстояние между заклепками 3–4 см, чаще нет необходимости, никаких механических нагрузок в этих местах нет.
С помощью заклепок соединяют края выреза
Цены на ручные заклепочники
Ручные заклепочники
Шаг 5. Нарежьте небольшие полоски металла для фиксации тарелок, длина каждой примерно 2 см, ширина один сантиметр.
Из жести нарезают небольшие полоски и сверлят в них отверстия
Шаг 6. Скрепите две тарелки между собой. Герметичность стыков обеспечивать нет надобности, главное добиться устойчивости дефлектора.
Получившиеся тарелки соединяют между собой теми же заклепками
Шаг 7. Соберите все элементы в единую конструкцию. Длина и количество полосок фиксации указаны на рабочих чертежах. Проверьте прочность крепления, если есть слабые узлы, то усильте их.
С помощью полосок крепят тарелки к корпусу
Шаг 8. Примерьте агрегат на трубе, при обнаружении отклонений по размерам исправьте их. Внимательно соблюдайте все параметры, они играют важную роль в изменении скорости движения воздушных потоков. В противном случае эффективность работы устройства значительно понизится.
Готовый дефлектор примеряют на трубу
Шаг 9. Изготовьте металлический хомут и прочно закрепите дефлектор на трубе дымохода.
Для надежности нижнюю часть конструкции укрепляют хомутом
При желании можно проверить эффективность функционирования устройства. Сделайте самодельные пропеллеры и определите примерную скорость воздушного потока в дымоходе с дефлектором и без него. Если все сделано правильно, то разность будет заметной на глаз, ничего подсчитывать нет надобности.
Установка дефлектора на дымоход
