Принцип работы
Принцип работы датчика тяги газового котла заключается в своевременной подаче сигнала клапану, который перекрывает подачу газа к горелке. Приспособление срабатывает, если происходит нарушение тока сгораемых продуктов в верном и естественном направлении (от котельного оборудования по дымоходу на улицу). В противном случае дым из угарного, углекислого газа, паров воды, сажи будет проникать в дом, где стоит котёл, и может нанести вред здоровью человека.
Разобраться, как работает датчик, не сложно. Всё основано на стандартных законах физики. Он представляет собой биметаллическое реле , которое работает на включение/отключение котла. Внутри термореле расположена металлическая полоска, которая реагирует на изменением температуры
Следующее, что пользователь должен знать, – это то, что приспособление настраивается на температуру в соответствии с топливом, которое используется. Если это природный газ, то температура 75-950 °С. Если применяется сжиженный газ, то 75-1500 °С.
Если датчик почувствует, что тяга в газовом оборудовании очень плохая, то произойдёт увеличение его нагрева газов дыма и последующая блокировка отключение (сразу же, после нескольких минут после включения).
В газовых котлах с открытой камерой сгорания (атмосферных агрегатах) предохранительный термостат контролирует наличие тяги и температуру уходящих газов, с закрытой камерой сгорания (турбированных агрегатах) — напор выдуваемого воздуха турбиной.
Описание и назначение датчика тяги
Предохранительный элемент обеспечивает безопасную работу оборудования. Датчик тяги подвесного и напольного газового котла отвечает за отключение прибора при скоплении угарного газа. Наличие достаточной тяги в устройстве обеспечивает замену продуктов горения свежим воздухом, за счет нее обеспечивается безопасность.
Функция датчика тяги заключается в подаче сообщения клапану системы о том, что разрежение воздуха недостаточно, и может произойти интенсивное накопление угарного газа. Как только поступает сообщение о нарушении тяги, клапан отключает прибор.
Недостаточное всасывание отработанного воздуха приводит к возникновению явления «обратной тяги». Выброс продуктов сгорания происходит не по каналам дымохода, а в помещение, в котором установлено оборудование.
Как проверить датчик тяги для газовой колонки: поиск и устранение неисправностей
От автора: привет, друзья! Газовая колонка — это довольно сложная конструкция, состоящая из многих элементов. Каждый из них играет важную роль в работе устройства. В случае поломки некоторых из этих элементов неполадка видна сразу же, для этого не требуется проводить какое-то тестирование. А вот датчик тяги для газовой колонки как проверить? И для чего вообще нужна эта деталь? Именно об этом и пойдет речь в сегодняшней статье.
Вообще, газовая колонка — отличное отопительное устройство. Не зря оно является самым популярным у владельцев как квартир, так и частных домов. Котел обладает высокой эффективностью, не требует слишком сложного обслуживания, а используемое топливо обычно стоит буквально копейки.
Единственный недостаток данного оборудования — это возможная опасность его эксплуатации в случае каких-либо неполадок. Всем известно, что утечка газа, например, может иметь страшные последствия, вплоть до взрыва, разрушения дома и гибели людей. Поэтому каждый элемент колонки должен работать идеально, любая неполадка должна тут же исправляться, а категорически вышедшая из строя деталь подлежит замене.
Поэтому крайне важно своевременно обнаружить поломку. Для этого производятся регулярные проверки системы, причем, как правило, выполняются они специалистами газовой службы
Но и вы сами можете периодически обследовать некоторые элементы, от которых зависит безопасность живущих в доме людей. Одной из таких частей конструкции является датчик тяги.
Как установить датчик тяги газового котла
Бывают случаи, когда требуется замена датчика тяги напольного газового котла (либо навесного). Процесс установки пневмореле с мембраной прост. Достаточно зафиксировать регулятор в выбранном месте и присоединить его к газовой колонке
Для правильного фиксирования температурного режима важно располагать регулирующий элемент, придерживаясь рекомендаций специалистов:
- показатель минимальной высоты от поверхности пола достигает 150 см;
- максимальная высота от пола равна 170 см.
Любые отопительные приборы, бытовая, климатическая техника, искажающие температурный показатель внутри газового прибора, должны находиться на расстоянии 100 см
Важно предотвращать возникновение сквозняков. Установка котла в холодном помещении недопустима
Стоит учитывать, что нельзя допускать слишком плотной фиксации датчика к корпусной части оборудования. Установку производят на паронитовые прокладки, что способствует уменьшению нагрева датчика через контакт с корпусом колонки и позволяет добиться зазора между отверстием в области газохода и плоскости датчика.
Важно убедиться в том, что контакты термореле крепко зафиксированы на корпусе. Недопустимо наличие на устройстве следов окисления
Пошаговый процесс установки:
- После того, как прибор был зафиксирован в выбранном месте, следует приступить к прокладыванию провода до источника тепла, используя скрытый или открытый методы. Одну часть конца кабеля подсоединяют к контактам, на которых отображена маркировка СОМ и NO термостата. В беспроводных модификациях можно найти клеммы в области релейного блока.
- Переднюю панель газового оборудования необходимо снять, так как она закрывает доступ к плате управления и разъемам. Перемычку, расположенную между клеммами, извлекают.
- К освобожденным клеммам подсоединяют провода, которые идут от контактов регулятора. Соблюдение полярности необязательно.
Можно ли отключить
При постоянном отключении у многих может появиться мысль о полном его демонтаже, закоротив клеммы вместо датчика. Но делать это проивопоказано ни при каких условиях. Если прибор отключается, то этого говорит в первую очередь о неудовлетворительных тяговых показателях.
Нестабильное движение уходящих газов в котле приводит к разворотам тяги, что приводит к попаданию вредных газов в помещение и начинает чувствоваться запах гари. Отключение может спровоцировать и обратная тяга: появляется воздушная пробка в дымоходной трубе, и газы идут обратно.
Это отчасти происходит и из-за плохой теплоизоляции трубы. Безусловно, использование датчика предусматривает его отключение, но нужно понимать опасность этого и отсутствие защиты при аварии. Поэтому отопительное оборудование нельзя использовать без таких датчиков.
Котлы увеличенной мощности
Отдельно стоит рассказать о то, что такое конденсационный котел. На самом деле это то же устройство, только обладает дополнительной системой забора тепла. Принцип работы конденсационного оборудования прост. Во время сгорания газа, продукты не сразу выбрасываются наружу, а заполняют специальную камеру. В ней происходит остывание до 55 градусов и появляется вода. Именно поэтому такой котел называется конденсационный.
Энергия, которая возникает в результате этого процесса, отправляется в систему отопления. Но при этом она это делает посредством работы трехходового клапана. Этот механизм простой. Он используется не часто. Элемент напоминает тройник, но при этом выполняет совсем другие функции. Принцип работы трехходового клапана прост: в нем происходит смешивание воды из системы и камеры. В результате для создания нужной температуры в помещении тратится намного меньше энергоресурсов.
За счет всего этого собранное устройство дает возможность сэкономить до 35% энергоносителя. А это является весомым показателям на сегодняшний день.
Нужно отметить, что на конденсационный котел устанавливается собственный датчик, который настраивается особенным образом. Дело в том, что на выходе температура меньше, а значит термопара будет реагировать по-другому.
Усиление тяги
Если проверка тяги дымохода показала ее полное отсутствие или небольшое значение. Можно воспользоваться и таким устройством, как стабилизатор тяги дымохода или турбина. Правда, их применение ограничено только газовыми котлами. Слишком высокая температура отработанных газов на выходе из трубы будет способствовать неправильной работе прибора или его выходу из строя.
Если говорить о печах или каминах, то для того чтобы дымоход правильно работал вовремя не очень хороших погодных условий. На трубу устанавливают специальные наконечники – флигели. Это устройство свободно вращается таким образом, что его задняя часть всегда располагается против ветра. Такое положение препятствует попаданию ветра или дождя непосредственно в дымоход.
Можно применить и специальные вентиляторы. Такие устройства имеют встроенный электромотор. Их принцип действия следующий. В основном они работают от ветра, при сильных порывах вентилятор вращается, усиливая выход отработанных газов из трубы, если потоки ветра недостаточно сильны, то включается электродвигатель, который заставляет вентилятор принудительно работать и все вредные вещества также оказываются на улице.
Небольшая оговорка, не стоит сразу же после прочтения статьи бежать в магазин и покупать новое устройство. Прежде чес вы соберетесь его устанавливать, следует произвести расчеты. А уже, исходя из полученных результатов, будет ясно можно ли устанавливать данное устройство на ваш дымоход.
Если пропала тяга в дымоходе, будет полезным проверить работу и заслонки. Для печей и каминов это своеобразный регулятор силы вывода отработанных газов.
Лучшие способы проверки тяги
Для корректной работы газовых колонок с открытой камерой сгорания понадобится хорошая тяга и правильное обустройство дымохода. Большинство современных моделей оснащены автоматической системой безопасности, предотвращающей запуск устройства при условии отсутствия тяги.
Далее рассмотрим, как можно проверить тягу в дымоходе бытового газового котла и колонки.
Способ #1 — с помощью анемометра
Профессиональную проверку тяги в дымоходе газового котла и колонки проводят с использованием специального измерительного прибора – анемометра.
С его помощью можно убедиться в наличии воздушного движения и определить его силу. Показатель должен равняться 1,96-29,40 Па.
Способ #2 — с использованием спички
Если использовать анемометр нет возможности, выполнить проверку можно следующим образом:
- Подготовить бумажные полоски и закрепить их на участке входа в шахтный канал. Предварительно следует снять горизонтальную часть дымоходной трубы. Движение части листка будет сигнализировать о наличии тяги.
- Определить достаточную тягу также можно с помощью пламени. Зажженную спичку следует направить вертикально в сторону смотрового окошка лицевой панели водонагревателя.
Дымоход следует проверять до розжига водонагревателя. Пламя, поднесенное к смотровому отверстию в верхней части колонки во время ее работы, должно втягиваться вовнутрь.
Проверять тягу в газовой колонке необходимо каждый раз, прежде чем включить устройство. Приоткройте форточку для притока воздуха
Способ #3 — проверка датчика тяги
В водонагревателе установлено несколько регулирующих модулей. Датчики перегрева, тяги, ионизации, давления воды предотвращают возникновение аварийных ситуаций.
Датчик тяги отслеживает температуру выводящихся газов, а при ее повышении реагирует соответствующим образом:
- Внутри датчика расположена биметаллическая пластина, присоединенная к газовому клапану.
- Металл, расширяющийся в результате перегрева, передает сигнал на отключение подачи газа.
- Остывшая пластина возвращается к исходным размерам, открывая при этом клапан.
Проверить исправность датчика рекомендуется при систематическом отключении колонки.
Сделать это можно несколькими способами:
- поместить рядом с датчиком зеркало, его поверхность не должна вспотеть при включении водонагревателя;
- на исправность датчика укажет отключение газовой колонки при закрытии дымохода заслонкой на 2/3.
В некоторых моделях водонагревателя регулятор устанавливают на пластиковое крепление, которое легко можно сдвинуть с места. Это также приведет к частым выключениям колонки.
Протестировать исправность датчика можно и с помощью омметра, его сопротивление должно равняться бесконечности. В противном случае деталь следует заменить.
Датчик перекрывает подачу газа в случае утечки газа и при плохом отводе продуктов сгорания. Исправность защитного элемента — гарантия безопасного использования водонагревателя
Хозяева дома при постоянном перерыве подачи топлива зачастую просто отключают датчик, после чего водонагреватель действительно начинает работать без перебоев. Но подобное решение нарушает технику безопасности эксплуатации газового оборудования. Водонагреватель останется без защиты, при утечке угарный газ попадет в помещение.
Использовать газовую колонку при отсутствии разреженности в дымоходном канале категорически запрещено. Рассмотрим возможные причины отсутствия тяги.
Типы датчиков
Подобные датчики классифицируются по котлам, в которых они установлены, а котлы классифицируются по виду тяги, которая в них обеспечивается.
- с естественной тягой;
- с принудительной тягой.
Датчики в них выполняют одну и ту же функцию, работают примерно по одному и тому же принципу, хотя имеют разную конструкцию.
С естественной тягой
В газовых устройствах, в которых тяга обеспечивается естественным образом, камера сгорания имеет открытый тип, а скорость вывода продуктов сгорания регулируется изменением размеров выводной системы.
Контроллер в такой установке – высокочувствительная пластина из биметаллического материала, к которой подсоединен контактный провод. Если тяга поддерживается на нормальном уровне, то пластина остается в первоначальном положении и устройство работает дальше без перебоев.
Если температура повышается и достигает определенного уровня (прописан в технической документации), то металл пластины за счет особой структуры строения начинает плавиться и контакт от него отстает, закрывая газовый клапан. Как только причина неисправности устраняется, газовый клапан возвращается в первоначальное положение.
С принудительной тягой
В установках с принудительной тягой камера сгорания имеет закрытый тип, а выход продуктов горения обеспечивается за счет установленного на выходе трубы вентилятора.
В таких устройствах контроллер имеет более сложную конструкцию. Он является чувствительной мембраной, работающей в паре с термореле. Мембрана контролирует скорость вывода продуктов горения. Если она опускается меньше заданной, то мембрана перестает деформироваться и реле размыкает контакты, отключая подачу газа.
Виды датчика тяги газового котла
Существует две разновидности газовых котлов. Первая это котлы с естественной тягой, а вторая это оборудование с принудительной тягой. Каждый из видов нуждается в своём виде приборов.
Открытая камера сгорания в совокупности с правильно подобранными дымоходами гарантирует нормальную естественную тягу. Датчики для этих котлов содержат биметаллическую пластину, присоединённую к электрическому контакту. Принцип срабатывания достаточно простой.
Закрытая камера сгорания при помощи дутьевых устройств определяет оборудование с принудительной тягой, которое содержит датчик, так называемое пневматическое реле. Прибор контролирует работу вентилятора и скорость отхода газов сгорания. Конструктивно устройство состоит из мембраны, прогибающейся при нормальной тяге под давлением дымовых газов. Как только давление газов становится ниже нормального, мембрана уменьшает прогиб и происходит размыкание контактов с закрытием клапана газа. Датчики гарантируют нормальную работу отопительного прибора. Устройство является принципиальным элементом защиты котлов, потому что при малой тяге возможен процесс обратного втягивания дымовых газов и продукты горения покидают котёл не в сторону улицы, а идут в помещение.
Разновидности и принцип работы датчиков
Чтобы понять, как работает отопительный прибор, нужно разобраться в его составляющих. В публикации «Устройство газовой колонки » мы подробно описывали, из каких деталей состоит агрегат. Сейчас расскажем о назначении сенсоров.
Датчик тяги
Располагается в связующей части дымохода и корпуса. Его главная задача — определять наличие вентиляции (тяги) в дымоходе.
Нарушение вентиляции происходит по разным причинам: засор или повреждение дымохода, скопление сажи на стенках, неправильный монтаж шахты. Для выявления нарушений и устанавливается сенсор. Когда он срабатывает, колонка прекращает работу.
В зависимости от типа газового котла или колонки камера сгорания может быть открытой и закрытой. От этого зависит разновидность сенсора и принцип его работы.
Приборы с открытой камерой предусматривают атмосферный тип горелки. Пламя поддерживается за счет вентиляции в помещении, а тяга — за счет правильного диаметра дымоотвода.
Защитный сенсор в таких агрегатах представляет собой металлическую пластину с отходящим контактом. Она реагирует на повышение температуры. Отводящие газы имеют температуру 120–140 градусов.
Когда они нормально выводятся, значения не превышают норму. Но когда случается неполадка, газы скапливаются и температура повышается. От этого расширяется металл на пластине, контакт отходит и закрывает клапан подачи газа.
Как только работа приходит в норму, пластина возвращается в исходное положение.

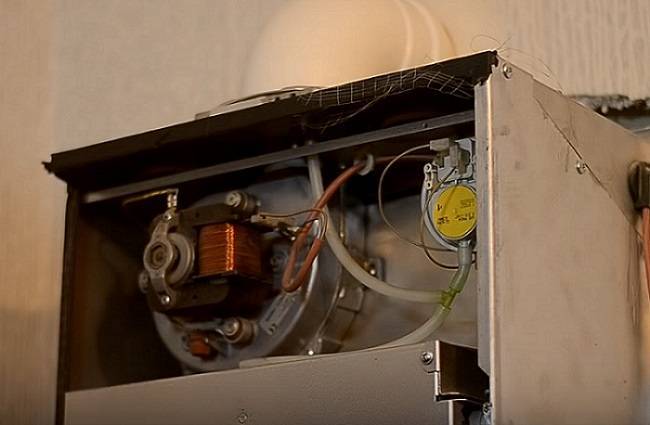

В турбированных колонках камера сгорания закрытого типа. Приток чистого воздуха, как и отвод дыма, происходит через коаксиальный канал с помощью вентилятора. В таких устройствах система защиты выполнена в виде пневмореле с мембраной. Устройство отслеживает скорость отвода газов вентилятором.
При нормальном потоке мембрана находится в изогнутом состоянии, контакты замкнуты. Как только поток ослабевает, мембрана возвращается в нормальное положение и контакты размыкаются. Тогда газовый клапан закрывается.
Поэтому при срабатывании защиты не игнорируйте поломку, а попытайтесь сразу же устранить.
Датчик перегрева
Элемент устанавливается на трубках теплообменника и отслеживает температуру воды. При нагреве свыше 85 градусов он срабатывает и блокирует работу. Защиту от перегрева также называют термореле или термостатом. Если бы термореле не срабатывало вовремя, то жидкость закипала бы в теплообменнике. Это может привести к сгоранию радиатора и поломке самой колонки.
Термостат нагрева изготавливают на основе биметаллических пластин или терморезисторов. При повышении значений его контакт размыкается, отчего техника выключается. Когда он срабатывает:
- при чрезмерном нагреве воды;
- при неисправности самого сенсора, нарушении проводки;
- при плохом контакте с местом установки.
При поломке термореле на дисплее котла или колонки может высветиться код ошибки.
Датчики пламени и ионизации
Сенсор пламени или горения представляет собой термопару, которая нагревается от пламени. При постоянном нагреве давление внутри элемента повышается, поэтому клапан подачи топлива остается открытым. Как только горелка гаснет и элемент остывает, клапан закрывается. Его также можно назвать датчиком газа, поскольку он предохраняет технику от утечки топлива во время отключения горелки.
Ионизационный элемент находится в контакте с пламенем горелки. В результате сгорания вырабатываются ионы, которые притягиваются к датчику и вырабатывают ток. Если фиксируется достаточное количество ионов — техника продолжает работу. Если количество снижается — прибор прекращает функционировать.
Когда он может сработать:
- при нарушении в подаче воздух-топливо;
- при засоре клапана или электрода;
- при загрязнении элементов розжига.
Датчик протока воды
Контролирует мощность протока воды через колонку. Нужен для того, чтобы отключить работу устройства при выключении смесителя.
Также есть сенсор, который фиксирует силу напора воды. Он не даст колонке включиться до тех пор, пока сила напора не достигнет нормы.
