Что такое точка росы: ее связь со строительством + методика вычислений

Методы определения

Точка росы рассчитывают ещё на стадии проектирования. Проектировщики пользуются специальной формулой, однако она достаточно сложная, требует специальных знаний и информации по климату региона, а также изыскательских сведений. Вот она наведена ниже

Где у нас:

а – это постоянная и она равна 17, 27;

Тр – точка росы, которую мы ищем;

b – тоже постоянная, которая равна 237,7 °C;

λ(Т,RH) – это коэффициент, его можно рассчитать с помощью этой формулы:

Где:

Т – температура воздуха изнутри помещений °C;

RH – влажность, измеряется она в долях объема, ее пределы от 0,01 до 1;

ln – натуральный логарифм.

Более легкий способ расчета может быть выполненный этим вариантом, а именно для определения точки росы мы рекомендуем использовать специально созданные таблицы, где вам будет необходимо знать всего два параметра: относительную влажность воздуха и его температуру.

Так при средней климатической влажности воздуха в регионе 70% и при температуре +20, искомый параметр будет составлять 15,4 градусов, т. е. именно при этой температуре содержащийся в воздухе пар начнёт превращаться в конденсат.

Комфортные значения точки росы для человека

Точка росы, °C	Человеческое восприятие	Относительная влажность (при 32 °C), %.
выше 26	Крайне высокое восприятие, смертельно опасное для больных астмой.	65 лет и старше
24-26	Крайне неудобно.	62
21-23	очень влажно и некомфортно	52-60
18-20	некомфортно воспринимается большинством людей	44-52
16-17	Комфортно для большинства людей, но считается потолком влажности	37-46
13-15	удобный	38-41
10-12	非常に快適	31-37
менее 10	немного суховат для некоторых	30

Расчет точки росы очень важен в строительстве. Благодаря этому она определяется:

• Толщина и материал стен,
• Толщина, материал и расположение изоляции,
• Система вентиляции и отопления помещения.

Игнорирование или неправильный расчет точки росы приводит к образованию плесени и грибков. Это негативно сказывается на долговечности здания, значительно сокращая срок его службы.

В оконной промышленности точка росы напрямую связана с проблемой образования конденсата на окнах. Зная его определение, его можно легко устранить — просто снизив влажность воздуха или повысив температуру поверхности стекла.

Это интересная статья, но я также хотел бы узнать о понятии дефицита точки росы, что это такое и по какой формуле его можно найти.

Дефицит точки росы — это разница между температурой воздуха T и точкой росы.

• T_d(D) — дефицит точки росы,
• T — фактическая температура воздуха, °C,
• T_d — температура точки росы, °C.

Чем выше дефицит точки росы, тем суше воздух, т.е. тем ниже относительная влажность. Например, при значении дефицита точки росы, равном 0, относительная влажность составляет 100%.

Я хотел бы понять, как рассчитать толщину изоляции, чтобы при утеплении изнутри помещения на стене внутри помещения не скапливался конденсат.

Как определить влажность, если известно, что точка росы -20°C, а температура +20°C?

Относительная влажность может быть определена по формуле для определения точки росы. Зная температуру точки росы (-20°C) и температуру воздуха (+ 20°C), можно определить относительную влажность с небольшой погрешностью. Это составляет примерно 5%.

Если температура воздуха 18°C, влажность 9°C и относительная влажность 27%, то какова температура точки росы?

Исходя из данных, температура точки росы будет равна -1,28°C.

Поскольку температура отрицательная, вместо конденсации возникает иней.

Сергей, спасибо за ссылку на калькулятор. Avardeno помогает уничтожить все должным образом. Это убедило меня в том, что если бы я утеплил свой дом не глядя, как советовали мне «мастера», это было бы настоящей катастрофой.

Калькулятор будет размещен на сайте в ближайшее время. Получено согласие производителя на публикацию.

Чего ожидать от воздействия влаги

Образование воды из пара может происходить в толщине самой стены, а также на ее внутренней или внешней поверхности. Во всех возможных случаях это физическое явление проявляется проявляться в различных воздействиях на целостность внешних стен здания.

Конденсат внутри здания

При слишком слабом отоплении, тонких стенах, отсутствии штукатурки и утеплителя, в зимнее время влага появляется внутри строения.

• Этот процесс усугубляется дополнительными преградами для доступа теплого воздуха от отопительных приборов, какими могут стать большие массивы мебели, стоящие близко к внешним стенам, или толстые ковры, занимающие большую площадь ограждающих конструкций.
• Обои в таких случаях могут вздуться, а если они водонепроницаемые, то под ними образуется грибок. Признаком появления плесени становится неприятный запах в доме. Из-за сырости и влажных испарений общая температура в помещениях становится немного ниже.

На внутренней стороне стен начинаются видимые процессы разрушения в виде вспухших участков краски и штукатурки. В запущенных случаях высокая влажность внутри здания приводит к деформациям в толщине стеновых конструкций.

Скопление влаги внутри стены

Воздействие воды на внутреннюю структуру стены в значительной мере зависит от материала строения. С меньшими разрушительными потерями избыток влажности переносят камень, железобетон, дерево и керамические изделия.

Хорошего утепления и минимального воздействия конденсата требуют материалы, хорошо проводящие пар, такие как сэндвич-панели с различными наполнителями.

• Когда влага, находящаяся в теплом домашнем воздухе в виде испарений, начинает превращаться внутри стены в жидкость под воздействием низкой наружной температуры, то гигроскопичные материалы впитывают ее.
• Если мороз продолжает значительно усиливаться, то вода внутри стены может замерзнуть. В результате объем пропитанного влагой материала увеличивается, разрушая ограждающие конструкции изнутри.
• В стене появляются трещины и участки раскрошенного материала. В тех случаях, когда расчетной толщины стеновой конструкции недостаточно для данного региона, то не поможет даже утеплитель, так как жидкость будет задерживаться в нем и разрушать стену снаружи.

Влага в слое внешнего утепления

Самым безобидным для микроклимата дома и сохранения его целостности является вариант, когда капли воды возникают в слое утеплителя снаружи.

В районах с повышенной влажностью и суровой зимой особенно важно выбирать для утепления домов не гигроскопичные виды утеплителя. Тогда влага не будет вступать во взаимодействие с материалом несущей конструкции

Весь конденсат будет испаряться на улицу, а стены останутся сухими изнутри, на протяжении многих десятков лет.

Последствия неправильных вычислений

При выборе изоляционных материалов важно помнить, что одним из наиболее эффективных способов защиты наружных стен от сырости является правильная укладка слоев изоляции. Качественная теплоизоляция поможет значительно снизить потери тепла и сделать ваш дом уютнее, а также продлить срок службы ваших стен

Качественная теплоизоляция поможет значительно снизить потери тепла и сделать ваш дом уютнее, а также продлить срок службы ваших стен.

Толстый слой, не пропускающий водяной пар, и пористый слой, пропускающий влагу наружу, должны располагаться на внутренней стороне несущей стены.

Также необходимо создать условия для вентиляции в зоне конденсации. Таким образом, конденсат будет беспрепятственно испаряться.

Правильно утепленная наружная стена поможет снизить потери тепла в отопительный период с 45 до 95% и создать уют в доме.

Если теплоизоляция выбрана неправильно, в ней постепенно будет накапливаться влага, снижая термическое сопротивление стены. Поэтому во второй или максимум в пятый отопительный сезон расходы на отопление возрастут, если речь идет о частном доме, в квартире просто будет намного холоднее зимой.

Профессиональная изоляция – это долгий и дорогостоящий процесс. Сегодня существует множество изоляционных материалов. Не пытайтесь сэкономить на них, так как дешевые материалы придут в негодность уже через несколько отопительных сезонов.

Существует несколько последствий неправильных расчетов, но некоторые из них могут оказать негативное влияние на качество жизни. Основные последствия – постоянно влажные стены, грибок, плесень, грибок и микробы на стенах, которые приводят ко многим хроническим заболеваниям.

Постоянно влажные стены становятся питательной средой для грибков и плесени, а их споры передаются воздушно-капельным путем и вызывают заболевания.

Поскольку влажные помещения трудно отапливать, уровень комфорта в них снижается. А высокая влажность в таких стенах может стать причиной респираторных заболеваний.

Еще одним неприятным последствием просчета является разрушение отделочных материалов – крошится плитка, осыпается кирпич на внешней стене, начинает вспучиваться поверхность внутренней стены.

Невысохший конденсат является основной причиной того, что наружная стена подвержена выветриванию и отслоению отделочных материалов.

Чтобы исправить эту ситуацию, состояние стен и изоляции должно быть проанализировано профессионалом. При правильных расчетах вы сможете исправить все ошибки и создать в своем доме комфортную и теплую обстановку.

О принципах и формулах теплотехнических расчетов для правильного проектирования дома будет рассказано в следующей статье, которую мы настоятельно рекомендуем вам прочитать.

Методы определения

Точка росы рассчитывают ещё на стадии проектирования. Проектировщики пользуются специальной формулой, однако она достаточно сложная, требует специальных знаний и информации по климату региона, а также изыскательских сведений.

Более легкий способ расчета может быть выполненный этим вариантом, а именно для определения точки росы мы рекомендуем использовать специально созданные таблицы, где вам будет необходимо знать всего два параметра: относительную влажность воздуха и его температуру.

Так при средней климатической влажности воздуха в регионе 70% и при температуре +20, искомый параметр будет составлять 15,4 градусов, т. е. именно при этой температуре содержащийся в воздухе пар начнёт превращаться в конденсат.

Когда можно или нельзя утеплять стены изнутри

Теперь разберем, когда можно утеплять стену изнутри, когда нельзя, от чего это зависит и как зависит. Что такое это «нельзя», какие это последствия.

Основное «можно или нельзя» заключается в том, что будет со стеной после утепления ее изнутри. Если стена будет сухая,- можно. Если стена будет сухая, и только при резком , неожиданном (которое случается раз в десяток лет) похолодании может подмокнуть,- можно пробовать утеплять изнутри (на усмотрение заказчика). Если стена стабильно мокрая весь зимний расчетный период (с обычной зимней температурой по региону),- утеплять изнутри нельзя. Как мы уже выяснили выше, эти последствия зависят от положения точки росы. А положение точки росы в стене можно посчитать, и тогда точно (ДО утепления) будет понятно, можно или нельзя изнутри утеплять конкретную стену.

Примечание: Мы такой расчет делаем, задавайте вопросы в разделе Вопрос–ответ и мы посчитаем Вашу конкретную ситуацию.

Теперь немного рассуждений на тему что влияет на возможность утепления изнутри, и как влияет. Эта часть статьи вызвана вопросами читателей, такого характера: «Почему в соседней ветке читателю можно утеплить изнутри, а мне нельзя, ведь у нас с ним (дальше варианты) одинаковая планировка квартиры, или дома построены из одного материала, или один город проживания, или одинаковая толщина стены и тд.

Давайте разбираться. Как мы уже выяснили выше, последствия внутреннего утепления зависят от:

• точки росы (температуры выпадения конденсата);
• положения точки росы в стене до и после утепления.

В свою очередь, точка росы (температура) зависит от: влажности в помещении и температуры в помещении. А влажность в помещении зависит от:

• Режима проживания (постоянно или временно);
• Вентиляции (и притока, и вытяжки, достаточно ли их по расчету ).

Подробнее в статьях Вентиляция дома. Система вентиляции частного дома.

А температура в помещении зависит от:

• Качества работы отопления;
• Степени утепленности остальных конструкций дома\ квартиры, кроме стен (потолка\крыши, окон, пола).

Положение точки росы зависит от:

• толщины и материала всех слоев стены;
• температуры внутри помещения. От чего она зависит — выяснили выше;
• температуры снаружи помещения. Она зависит от того, улица снаружи или другое помещение, а также от климатической зоны;
• влажности внутри помещения. От чего она зависит, выяснили выше;
• влажности снаружи помещения. Она зависит от того, улица снаружи или другое помещение (и от режима эксплуатации этого помещения), а также от климатической зоны.

Теперь, если собрать ВСЕ факторы влияния на точку росы

иположение точки росы , мы получим список факторов влияния, которые надо принимать во внимание при решении вопроса «можно или нельзя в конкретной ситуации утеплить изнутри конкретную стену». Вот такой список этих факторов:

• режима проживания в помещении (постоянно или временно);
• вентиляции (и притока, и вытяжки, достаточно ли их по расчету);
• качества работы отопления в помещении;
• степени утепленности остальных конструкций дома\квартиры, кроме стен (потолка\крыши, окон, пола);
• толщина и материал всех слоев стены;
• температуры внутри помещения;
• влажности внутри помещения;
• температуры снаружи помещения;
• влажности снаружи помещения;
• климатической зоны;
• что находится за стеной, улица или другое помещение (его режим эксплуатации).

Становится ясно, что двух одинаковых ситуаций по утеплению изнутри может и не быть. Посмотрим, как (приблизительно, без конкретики) выглядит ситуация, когда утепление изнутри возможно:

• помещение постоянного проживания,
• вентиляция выполнена согласно норме (для этого помещения),
• отопление работает хорошо, и выполнено согласно норме,
• остальные конструкции утеплены согласно норме,
• стена, которую планируется утеплить,- толстая, и достаточно теплая. По расчету для нее дополнительного утепления, его не должно быть боле 50мм (пенопласт, вата, ЭППС). По сопротивлению теплопередаче стена «не дотягивает» до нормы 30 и меньше %.

Если совсем упростить, то получается так: чем теплее регион, чем лучше у Вас отопление и вентиляция, чем толще и теплее стена, тем более вероятно, что утеплить изнутри можно. Я думаю, понятно, что в каждом конкретном случае нужно рассматривать свои «входящие данные» и тогда принимать решение.

Все, что написано выше, создает впечатление, что случаев, когда внутреннее утепление возможно и не вредно,- совсем мало. Это действительно так. По нашему опыту, из 100 обратившихся с идеей внутреннего утепления, только 10 могут его делать без последствий. В остальных случаях нужно утеплять снаружи.

Что такое «точка росы»?

«Точка росы» – это температура воздуха, при которой содержащийся в воздухе пар достигает состояния насыщения и начинает конденсироваться, то есть переходить из газообразного состояния в жидкое или твёрдое.

Что это означает? Воздух обычно «влажный», то есть содержит водяной пар. Если воздух имеет высокую температуру, то он может удерживать больше влаги. Если температура воздуха снижается при постоянном давлении, то на каком-то градусе температуры водяной пар в воздухе начинает конденсироваться, то есть переходить в жидкое состояние (воду). Этот градус температуры и называется точкой росы.

Когда точка росы возникает на уровне земли, на растениях и других предметах образуются капли воды в виде росы. Отсюда и происхождение рассматриваемого нами термина.

Тот же процесс происходит в атмосфере, где образование облаков происходит в результате падения температуры ниже уровня точки росы. По сути, облака, которые мы видим в небе, так же как и роса, которую мы видим на земле по утрам, являются одним и тем же явлением. Особенно, если учесть, как они формируются. Ведь облака — это не что иное, как водяной пар, который достиг точки росы и в результате образовал маленькие капельки воды. Именно эти маленькие капельки воды и делают облака видимыми для человеческого глаза.

Чем больше влаги в воздухе, тем выше температура точки росы.

Как рассчитать точку росы

Для расчета точки росы используется таблица значений конденсации водяного пара в зависимости от показателей влажности и температуры. Берется значение наружной и внутренней температуры и значение наружной и внутренней влажности. Получается температура точки росы, при которой будет происходить выпадение воды из водяного пара (образование росы).

Точка росы ТАБЛИЦА:

Что нам дает эта температура? Очень многое. Мы в состоянии рассчитать, где будет конденсироваться пар в пироге утепления, то есть где будет точка росы в стене – в утеплителе, в несущей стене или на внутренней поверхности несущей стены – прямо в комнате.

Естественно, что самый правильный вариант – это точка росы в утеплителе. В этом случае не будет никаких негативных моментов для внутренних помещений. Чтобы не было также негативных моментов для утеплителя, стоит на этапе планирования правильно подбирать тип утеплителя для стен.

Менее приемлемый вариант – это точка росы в стене дома, которая является несущей. Здесь негативные моменты для внутренних помещений будут зависеть от материала стены. Получается такая ситуация тогда, когда утеплитель смонтирован неправильно или неправильно выбрана толщина утеплителя.

Здесь хорошо видно, как будет сдвигаться точка росы в стене дома.

Самый неприемлемый вариант – это точка росы внутри помещения, на внутренней поверхности несущей стены. Обычно это случается тогда, когда дом совсем не утеплен или утеплен неправильно – изнутри.

Как рассчитать точку росы

Проведение расчётов вручную по формуле – довольно точный способ. Однако для использования формулы предварительно надо определить несколько других показателей. Выглядит формула следующим образом.

Формула для расчёта точки росы

Как видно из рисунка, a и b – постоянные величины. Т – температура воздуха. Rh – относительная влажность воздуха. Такой метод подсчёта даст результат с погрешностью в 0,5ºС.

Поскольку расчёт с помощью формулы вручную подходит не всем (из-за недостаточных знаний в математике либо отсутствия времени), в сети Интернет в открытом доступе размещены онлайн-калькуляторы, которые рассчитывают точку росы на основании введённой информации. Пользоваться ими совершенно несложно: надо только ввести исходные данные (температура атмосферного воздуха и относительная влажность). Результат расчётов появится на экране.

Увязать показатель точки росы и предполагаемые последствия неправильного утепления под силу не каждому. Для этого нужны специфические знания в физике и строительстве. Поэтому помимо обычных калькуляторов, рассчитывающих эту величину, созданы программы с расширенными возможностями. Они также находятся в свободном доступе и ими можно воспользоваться в режиме онлайн.

Такие программы при расчёте учитывают множество параметров:

Населённый пункт, в котором построено (строится) здание. Тут же появляется статистика среднемесячных температур, относительной влажности, давления в этом регионе.
Вид помещения. Очевидно, что влажность воздуха в ванной будет выше, чем в комнате, а это в свою очередь влияет на вид допустимого утеплителя.
Тип конструкции. Здесь на выбор предлагается стена, перекрытие, чердачное перекрытие и другие позиции.
Слои конструкции

Здесь принимается во внимание, что находится за утепляемой стеной – другое помещение либо улица.
Материал перекрытия или стены.
Температура и относительная влажность внутреннего и наружного воздуха.

При необходимости быстро получить значение точки росы применяются таблицы. Данные таблиц весьма неточные и дают приблизительный результат. Зато пользоваться ими легко и быстро: достаточно только найти нужную ячейку на пересечении столбца и строки с нужной температурой и относительной влажностью воздуха.

Таблица 1. Определение точки росы по двум показателям.

Определение точки росы по двум показателям

В метеорологии придуманы специальные инструменты, позволяющие определить точку росы. Однако даже для расчёта по математической формуле или любым другим методом, описанным выше, нужны свои инструменты.

Температура измеряется термометром, влажность – гигрометром. Для удобства в данном случае подойдёт инструмент, способный замерять и температуру, и влажность воздуха – цифровой термогигрометр.

Этот инструмент сочетает в себе функции градусника и гигрометра

Кроме того, существуют приборы, сочетающие в себе несколько функций: измерение температуры, влажности, расчёт точки росы и запоминание информации.

Включите прибор

Обратите внимание на заряд батареи. Так выглядит один из популярных приборов

Поднесите наконечник сенсора к исследуемой поверхности под прямым углом

Правильное положение прибора обеспечит точность замеров

Чтобы зафиксировать данные замера, нажмите кнопку Hold в меню. Так Вы сможете ознакомиться с результатом в комфортном положении прибора. Зафиксировать – еще не значит сохранить

Для сохранения данных нажмите кнопку Save. Возможность сохранения избавляет от необходимости записывать данные в блокнот

При необходимости перенести информацию на компьютер подключите прибор к сети через USB. Подключить измеритель точки росы к компьютеру не сложнее, чем мобильный телефон

Скопируйте данные на компьютер. Компьютер – надежное хранилище данных

Работа с приборами для измерения точки росы проста даже для человека без специальной подготовки. Интерфейс интуитивно понятен, а при возникновении вопросов следует обратиться к инструкции.

Предлагаем ознакомиться Доска с пазом и гребнем

Расчет точки росы

Существует несколько способов определения параметра.

По математической формуле

Применяют следующее выражение:

Tp=b((aT/b+T)+InRH)/a-((aT/b+T)+InRH), где

Тр — точка росы, °С;

Расчет точки росы происходит по математическим формулам.

A и b — безразмерные коэффициенты, равные 17,27 и 237,7 соответственно;

RH — относительная влажность воздуха в долях единицы;

Т — температура воздуха, °С;

Ln — натуральный логарифм.

Приведенная формула справедлива для значений Т=0…+60°С и атмосферного давления 762 мм. рт. ст.

Программы-калькуляторы

Специализированные приложения производят вычисления автоматически. Пользователю необходимо ввести исходные данные и нажать кнопку «Старт». Кроме числового результата, программы отображают графики зависимости влажности от степени нагретости воздуха. Такая форма представления информации является более наглядной.

С помощью онлайн-калькулятора

Вычислительные сервисы имеются на многих сайтах. Они избавляют пользователя от необходимости покупать и скачивать программу.

Онлайн-калькулятор есть на многих сайтах.

В специальные поля вводят данные:

• температуру воздуха;
• относительную влажность;
• атмосферное давление.

После нажатия кнопки «Вычислить» на экране отображается искомая величина.

Недостаток данного способа состоит в том, что изготовитель калькулятора в большинстве случаев неизвестен, поэтому результат может быть недостоверным.

Специальные инструменты

Существуют тепловизоры с функцией расчета точки росы. Объекты с такой и более низкой температурой помечаются на экране особым образом.

Гигрометр — измерительный прибор, предназначенный для определения влажности воздуха.

Влажность измеряют с помощью приборов:

1. Гигрометра. Электронное устройство удобно в пользовании, но вычисления производит с большой погрешностью.
2. Психрометра. Он состоит из 2 спиртовых термометров. Колбу одного обматывают влажной салфеткой. За счет испарения воды показания на нем будут ниже, чем на «сухом». Чем ниже влажность в помещении, тем активнее улетучивается жидкость. Значит, и разница в показаниях будет больше. Результат отыскивают в справочнике вручную. Определенная с помощью психрометра искомая точка является наиболее точной.

Таблицы

В интернете и специальной литературе публикуются таблицы со значениями точки образования росы для воздуха с разными параметрами.

Пример:

Температура воздуха, °С	Температура насыщения в °С при влажности воздуха (в %)
30%	35%	40%	45%	50%	55%	60%	65%	70%	75%	80%	85%	90%	95%
-10	-23,2	-21,8	-20,4	-19	-17,8	-16,7	-15,8	-14,9	-14,1	-13,3	-12,6	-11,9	-10,6	-10
-5	-18,9	-17,2	-15,8	-14,5	-13,3	-11,9	-10,9	-10,2	-9,3	-8,8	-8,1	-7,7	-6,5	-5,8
-14,5	-12,8	-11,3	-9,9	-8,7	-7,5	-6,2	-5,3	-4,4	-3,5	-2,8	-2	-1,3	-0,7
+2	-12,8	-11	-9,5	-8,1	-6,8	-5,8	-4,7	-3,6	-2,6	-1,7	-1	-0,2	-0,6	1,3
+4	-11,3	-9,5	-7,9	-6,5	-4,9	-4	-3	-1,9	-1	0,8	1,6	2,4	3,2
+5	-10,5	-8,7	-7,3	-5,7	-4,3	-3,3	-2,2	-1,1	-0,1	0,7	1,6	2,5	3,3	4,1
+6	-9,5	-7,7	-6	-4,5	-3,3	-2,3	-1,1	-0,1	0,8	1,8	2,7	3,6	4,5	5,3
+7	-9	-7,2	-5,5	-4	-2,8	-1,5	-0,5	0,7	1,6	2,5	3,4	4,3	5,2	6,1
+8	-8,2	-6,3	-4,7	-3,3	-2,1	-0,9	0,3	1,3	2,3	3,4	4,5	5,4	6,2	7,1
+9	-7,5	-5,5	-3,9	-2,5	-1,2	1,2	2,4	3,4	4,5	5,5	6,4	7,3	8,2
+10	-6,7	-5,2	-3,2	-1,7	-0,3	0,8	2,2	3,2	4,4	5,5	6,4	7,3	8,2	9,1
+11	-6	-4	-2,4	-0,9	0,5	1,8	3	4,2	5,3	6,3	7,4	8,3	9,2	10,1
+12	-4,9	-3,3	-1,6	-0,1	1,6	2,8	4,1	5,2	6,3	7,5	8,6	9,5	10,4	11,7
+13	-4,3	-2,5	-0,7	0,7	2,2	3,6	5,2	6,4	7,5	8,4	9,5	10,5	11,5	12,3
+14	-3,7	-1,7	1,5	3	4,5	5,8	7	8,2	9,3	10,3	11,2	12,1	13,1
+15	-2,9	-1	0,8	2,4	4	5,5	6,7	8	9,2	10,2	11,2	12,2	13,1	14,1
+16	-2,1	-0,1	1,5	3,2	5	6,3	7,6	9	10,2	11,3	12,2	13,2	14,2	15,1
+17	-1,3	0,6	2,5	4,3	5,9	7,2	8,8	10	11,2	12,2	13,5	14,3	15,2	16,6
+18	-0,5	1,5	3,2	5,3	6,8	8,2	9,6	11	12,2	13,2	14,2	15,3	16,2	17,1
+19	0,3	2,2	4,2	6	7,7	9,2	10,5	11,7	13	14,2	15,2	16,3	17,2	18,1
+20	1	3,1	5,2	7	8,7	10,2	11,5	12,8	14	15,2	16,2	17,2	18,1	19,1
+21	1,8	4	6	7,9	9,5	11,1	12,4	13,5	15	16,2	17,2	18,1	19,1	20
+22	2,5	5	6,9	8,8	10,5	11,9	13,5	14,8	16	17	18	19	20	21
+23	3,5	5,7	7,8	9,8	11,5	12,9	14,3	15,7	16,9	18,1	19,1	20	21	22
+24	4,3	6,7	8,8	10,8	12,3	13,8	15,3	16,5	17,8	19	20,1	21,1	22	23
+25	5,2	7,5	9,7	11,5	13,1	14,7	16,2	17,5	18,8	20	21,1	22,1	23	24
+26	6	8,5	10,6	12,4	14,2	15,8	17,2	18,5	19,8	21	22,2	23,1	24,1	25,1
+27	6,9	9,5	11,4	13,3	15,2	16,5	18,1	19,5	20,7	21,9	23,1	24,1	25	26,1
+28	7,7	10,2	12,2	14,2	16	17,5	19	20,5	21,7	22,8	24	25,1	26,1	27
+29	8,7	11,1	13,1	15,1	16,8	18,5	19,9	21,3	22,5	22,8	25	26	27	28
+30	9,5	11,8	13,9	16	17,7	19,7	21,3	22,5	23,8	25	26,1	27,1	28,1	29
+32	11,2	13,8	16	17,9	19,7	21,4	22,8	24,3	25,6	26,7	28	29,2	30,2	31,1
+34	12,5	15,2	17,2	19,2	21,4	22,8	24,2	25,7	27	28,3	29,4	31,1	31,9	33
+36	14,6	17,1	19,4	21,5	23,2	25	26,3	28	29,3	30,7	31,8	32,8	34	35,1
+38	16,3	18,8	21,3	23,4	25,1	26,7	28,3	29,9	31,2	32,3	33,5	34,6	35,7	36,9
+40	17,9	20,6	22,6	25	26,9	28,7	30,3	31,7	33	34,3	35,6	36,8	38	39

Как рассчитать теплопотери загородного дома

Тепловые потери дома – процесс, увы, неизбежный. Чтобы свести его к минимуму, существует формула расчета теплопотерь, используя которую можно продумать мощность будущей отопительной системы здания. В этой формуле учитываются коэффициент теплопередачи, площадь стен, сопротивление теплопередаче, а также коэффициент уменьшения. Перед тем как посчитать теплопотери дома, ознакомьтесь с предложенными ниже таблицами.

Чтобы в новом доме всегда было тепло, можно заранее рассчитать тепловые потери здания во всех его помещениях. Специальные формулы учитывают «утечку» тепла через перекрытия и стены. С их помощью можно выяснить мощность будущей отопительной установки, которая смогла бы полностью компенсировать эти потери и давала желаемые 20 °С во всех комнатах.

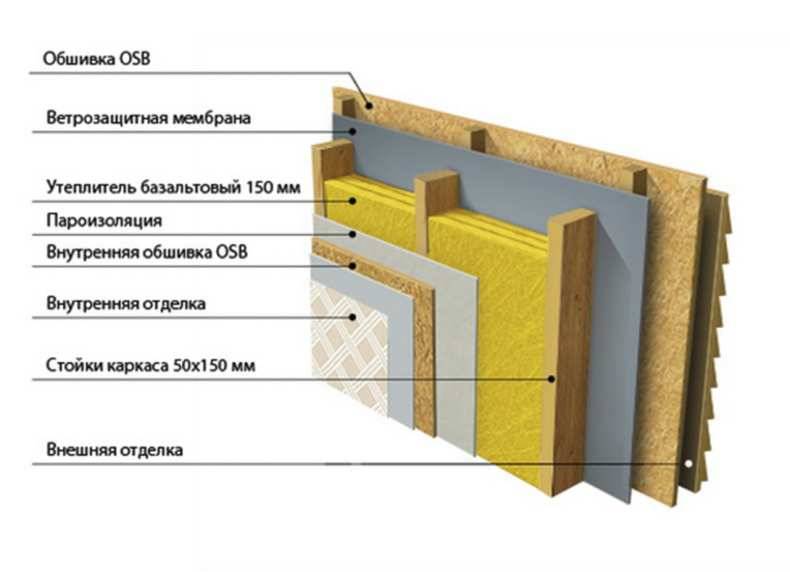

Известно, что теплопотери загородного дома зависят от архитектурных особенностей здания и от свойств материалов, из которых изготовлены стены и крыша. Если задать определенный тепловой режим, потери будут определяться величиной теплового потока (ккал/ч). Чтобы получить экономически выгодную тепловую нагрузку на отопительную установку, необходимо сделать правильный выбор строительных материалов и грамотно продумать планировку здания. Влияние на теплопотери в частном доме оказывает и ветровая нагрузка. Следовательно, дома, находящиеся на открытой местности, будут потреблять тепло в большем количестве по сравнению с теми зданиями, которые защищены от ветра. Влияние ветра также учитывается в формуле расчета теплопотерь.
