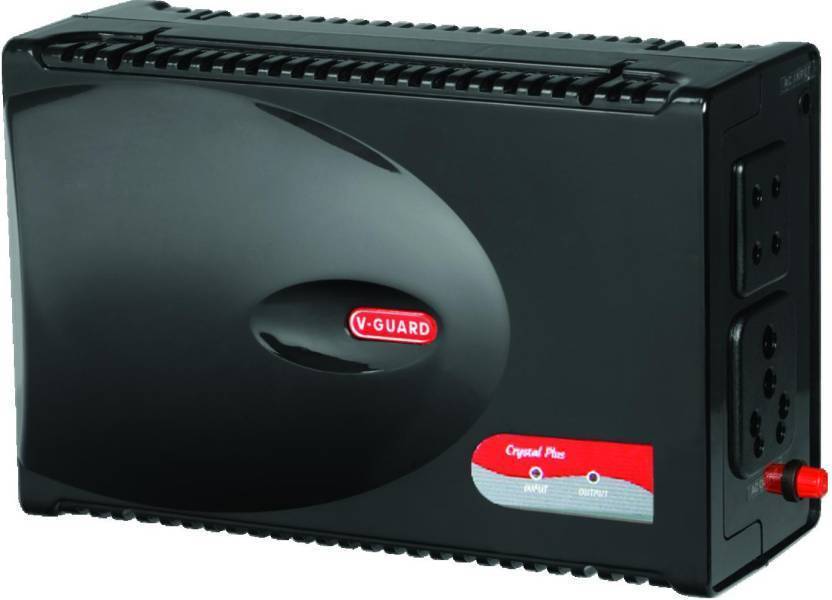

Что такое стабилизатор напряжения, применение, как работает и типы

Обзор моделей

Обзор современных стабилизаторов для дома проще всего провести, ориентируясь на достоинства и недостатки нескольких фирменных образцов. Для этого выбраны модели, представляющие такие конкурирующие фирмы как «Ресанта», «Энергия», отечественная разработка «Штиль», а также бренд под названием Sven.

Рейтинг стабилизаторов для дома возглавляет модель от производителя «Ресанта», выпускающего изделия с прекрасным соотношением цены и качества. Приборы этой фирмы способны работать с нагрузкой различной величины (мощностью от десятков до сотен Ватт). В ассортименте «Ресанты» представлено множество однофазных моделей релейного типа, но нередко встречаются и образцы с двойным преобразованием напряжения (инверторы). Недостатков у этого бренда практически нет (кроме цены).

Вторую позицию в рейтинге занимает «Энергия» – многопрофильная компания, только недавно освоившая выпуск качественных стабилизаторов. Все модели этого производителя отличаются выверенным соотношением качества и цены и пользуются неизменным спросом у российского потребителя. К их достоинствам также относят широкий выбор различных исполнений.

Далее идет компания «Штиль», выпускающая бюджетные изделия и модели средней ценовой категории, а также образцы премиум класса. Особенно популярны электронные инверторы, не уступающие по своим возможностям современным источникам бесперебойного питания.

КРИТЕРИИ ВЫБОРА СТАБИЛИЗАТОРА

Чтобы правильно выбрать стабилизатор напряжения для дачи или квартиры, необходимо учитывать несколько важных факторов.

Тип и фазность сети.

Устройства для бытового использования рассчитаны на напряжение 220В или 380В. В случае трёхфазной сети в загородном доме у потребителей есть два способа установки:

один трёхфазный на 380В (основной недостаток – не работает при исчезновении одной фазы);
три однофазных стабилизатора на 220В (наиболее удобное решение, так как каждый зависит только от своей фазы).

Тип защищаемого оборудования.

Для трёхфазного оборудования (насосы, котлы в загородных домах) необходимо подключение только через трёхфазный стабилизатор. Для однофазного оборудования, к которому относится большинство бытовых электроустройств, допустимо применение как однофазных, так и трёхфазных стабилизаторов.

Диапазон регулировок.

Определяется опытным путём – проводятся периодические замеры сетевого напряжения в пиковые часы (в сильные морозы, когда работает отопительное электрооборудование и в жару, когда массово включаются кондиционеры) и в период минимальных нагрузок.

Предельная нагрузка.

Это самый важный параметр, определяющий эффективность бытового стабилизатора. Он должен соответствовать суммарной пусковой (не номинальной) мощности всех электросистем, подключаемых к стабилизатору.

Нужно учитывать, что всё оборудование с двигателем обладает реактивной мощностью – при включении это значение в разы превосходит номинальное. Соответственно, выбор мощности стабилизатора осуществляется с запасом.

Средняя мощность обычно составляет:

для дома – 10 кВт;
для двухэтажного коттеджа с гаражом и мастерской – 15-25 кВт;
для 2-3-комнатной квартиры – 5 кВт.

Назначение прибора

Стабилизация напряжения необходима для выравнивания электрических нагрузок на целевое оборудование. В качестве последнего могут выступать и маломощные бытовые приборы, и требовательные к ресурсам потребления промышленные агрегаты. Пожалуй, наиболее популярен сегмент, в котором представлены электронные стабилизаторы для газовых котлов, чувствительных к сетевым колебаниям. В процессе эксплуатации отопительного оборудования на газовом топливе особенно важны вопросы безопасности. Такие котлы требуют подключения к надежному источнику тока с погрешностью в показателе напряжения порядка 5%. Оптимальным вариантом для страховки данной характеристики будет стабилизатор с хорошей реакцией и малым коэффициентом отклонения.

Какие бывают стабилизаторы

Стабилизация напряжения может быть реализована различными способами.

По конструкции стабилизирующие устройства можно разделить на две группы:

Электромеханические устройства;
Электронные устройства;

К первой группе относятся стабилизаторы с серводвигателем. Ко второй группе относятся следующие приборы:

Релейные стабилизаторы;
Устройства на полупроводниковых ключах (тиристоры, симисторы);
Приборы с двойным преобразованием;
Феррорезонансные стабилизаторы.

Каждое устройство обладает определёнными достоинствами и недостатками. Они хорошо заметны при сравнении технических параметров, поэтому для выбора конкретной модели нужно знать принцип работы каждого стабилизатора для дачи или дома.

Стабилизатор с релейным переключением

Хорошая скорость переключения;
Большой интервал входных напряжений;
Неискажённая форма напряжения;
Доступная цена.

Недостатки релейного устройства:

Ступенчатое переключение;
Низкая точность;
Шум при работе;
Возможное подгорание контактов.

Релейные стабилизаторы так же имеют ограничение по мощности, что определяется невозможностью контактов реле коммутировать слишком большие токи.

Стабилизатор с серводвигателем

Электромеханический стабилизатор напряжения так же, как и релейный, работает с использованием силового трансформатора. В устройстве имеется плата контроля, но она управляет регулировкой не с помощью реле, а выбирает угол поворота серводвигателя. На его оси установлена каретка с угольным роликом или щёткой, которая перемещается по обмотке силового трансформатора. Пропорционально углу поворота изменяется напряжение на выходе.

Устройство обеспечивает очень точную установку выходного напряжения, но скорость выравнивания напряжения очень низкая. Приведем небольшой пример. Если напряжение сети будет меньше определённого предела, импульсный блок питания персонального компьютера может на доли секунды отключиться и пока серводвигатель перемещает контакт чтобы повысить напряжение, компьютер уйдёт в перезагрузку. Таким образом, можно потерять важные данные.

Главным недостатком электромеханического стабилизатора считается необходимость регулярного обслуживания. Пыль и грязь, попадающие под движущийся контакт, могут подгорать или вызывать появление искр, поэтому электромеханические стабилизаторы нельзя применять там, где используется газовое оборудование.

К преимуществам сервоприводного стабилизатора можно отнести следующие параметры:

Высокая точность установки;
Большой интервал входных напряжений;
Низкая цена.

Но критичные особенности сервоприводных стабилизаторов – медленное выравнивание напряжения, шум при работе и необходимость регулярного обслуживания, существенно снижают область их применения.

Дополнения для прибора

Несмотря на широкую комплектацию современных стабилизаторов, может потребоваться и вспомогательный инструментарий для обслуживания техники. Если прибор не имеет систем защиты, то будет нелишним предусмотреть отдельный автоматический выключатель, который устанавливается между стабилизатором и счетчиком. Он обеспечит защиту от короткого замыкания и перегрузок. Также в домашнем хозяйстве может потребоваться разовое подключение стороннего оборудования по отдельной линии. В этом случае тот же однофазный стабилизатор целесообразно оснащать перекидным рубильником с байпасным отводом, обеспечив тем самым дополнительный контур надежного энергоснабжения. Для выполнения диагностики и технической профилактики будет не лишним обзавестись набором электромонтажника, включающим мультиметр, тестер, измерительные клещи, отвертку с индикатором и т. д.

Трансформаторные стабилизаторы высокой частоты

Если эти модели сравнивать с релейным видом, то стабилизатор напряжения высокочастотный имеет более сложное устройство, имеет более двух диодов. Он отличается повышенной мощностью.

Трансформаторы в таком стабилизаторе рассчитаны на значительные помехи. В итоге такие приборы могут защищать различные бытовые устройства в доме. Фильтрующая система настраивается на разные скачки и перепады питания. С помощью контроля напряжения значение тока способно изменяться. Величина наибольшей частоты в этом случае будет повышаться на входе, и снижаться на выходе. Изменение тока в такой цепи выполняется за два этапа.

В первую очередь начинает работать транзистор и выходной фильтр.
Далее подключается к работе диодный мост.
Для завершения процесса изменения тока для системы нужен усилитель. Он монтируется чаще всего между резисторами.

В результате температура в приборе удерживается на одном уровне. В системе дополнительно ведется учет источника питания, который влияет на защитный блок.

Зачем нужны феррорезонансные модели?

Феррорезонансные стабилизаторы напряжения (схема показана ниже) используются на различных промышленных объектах. Порог чувствительности у них довольно высокий за счет мощных блоков питания. Транзисторы в основном устанавливаются попарно. Количество конденсаторов зависит от производителя. В данном случае это будет влиять на конечный порог чувствительности. Для стабилизации напряжения тиристоры не используются.

В данной ситуации с этой задачей способен справиться коллектор. Коэффициент усиления у них очень высокий благодаря прямой передаче сигнала. Если говорить про вольтамперные характеристики, то сопротивление в цепи поддерживается на уровне 5 МПа. В данном случае это оказывает положительное действие на предельную частоту стабилизатора. На выходе дифференциальное сопротивление не превышает 3 МПа. От повышенного напряжения в системе спасают транзисторы. Таким образом, перегрузок по току удается избежать в большинстве случаев.

Правила выбора

Перед решением вопроса о выборе стабилизатора по типу питания важно определиться с тем, в каких сетях его предполагается эксплуатировать. Если планируется использовать его в квартире городского дома, хозяину потребуется типовой однофазный прибор

Если же покупатель намерен пользоваться им на даче, где имеется силовая подводка 380 Вольт, подойдет только трехфазный образец.

Перед походом в магазин важно ознакомиться с производителями этих приборов и выбрать для себя фирму, пользующуюся хорошей репутацией. В этом случае не имеет значения, отечественная это компания или зарубежная, поскольку и наши производители способны делать конкурентоспособные модели

Характеристики оборудования

Среди первостепенных рабочих параметров стоит выделить мощностный потенциал и диапазон поддерживаемого входного напряжения. Начальный уровень мощности составляет 500-700 Вт. Этой величины достаточно для обслуживания в одиночном порядке малоемкой по ресурсам бытовой техники. Но для газовых котлов, холодильников или климатического оборудования потребуется регулятор на 1000-2000 Вт. Комплексные модели для группового обслуживания всей техники в доме располагают запасом мощности в 10-15 кВт. На промышленных объектах нередко задействуется электронный стабилизатор напряжения на 30-35 кВт, также обеспечивающий работоспособность нескольких агрегатов одновременно. Что касается диапазона показателей входного напряжения, то низший уровень в среднем составляет 135-150 Вт, а верхний предел – от 240 до 470 Вт.

Рейтинг лучших стабилизаторов напряжения

Прежде всего мы изучили отзывы покупателей и оценки экспертов, как положительные, так и негативные. Также был проведен ряд тестов, что и помогло выявить победителей.

Вот на какие характеристики мы обращали внимание при отборе лучших стабилизаторов напряжения:

Тип изделия – релейное, электромеханическое, инверторное;
Способ монтажа – напольный или настенный;
Уровень КПД и процент погрешности;
Тип охлаждения – естественное или принудительное;
Температурный режим работы;
Ориентированность на количество фаз и розеток;
Время переключения между обмотками;
Степень влажности в помещении;
Мощность;
Способ подачи информации о напряжении – цифровая индикация или обыкновенная;
Надежность защиты от перегрева, помех, повышенных нагрузок;
Вес и размеры;
Дизайн и цвет.

При составлении рейтинга мы также принимали во внимание срок службы устройств и длительность действия гарантии, соотношение цены и качества изделий, их доступность на рынке. Лучшие холодильники Атлант. Лучшие холодильники Атлант

Лучшие холодильники Атлант

Сравниваем релейные и электромеханические

При сравнении двух типов стабилизаторов сразу бросается в глаза то, что ряд характеристик для них общий.

Так, стоимость не может служить определяющим фактором при выборе типа, она примерно одинакова, каждый киловатт мощности стабилизатора обойдется в 900-1200 рублей. Стоимость одного киловатта для каждого из типов стабилизаторов вы можете посмотреть в этой таблице.
Не может явиться определяющим и срок службы – несмотря на заявляемый некоторыми производителями срок службы стабилизаторов до 10-15 лет, вследствие ненадежности релейного блока устройства (а на релюшках всегда экономят!), они могут прослужить не дольше, чем электромеханические – до 1-5 лет, в зависимости от нестабильности сети.
Общими являются также слабая зависимость функционирования обоих типов стабилизаторов от частоты и формы входного напряжения (автотрансформатор лишь незначительно меняет коэффициент трансформации, за счет нелинейности характеристик материала сердечника).
В расчет следует принять характер регулирования — ступенчатый с дискретностью порядка 20-25 В у релейного стабилизатора и плавный у электромеханического. С релейным вам придется смириться с тем, что при его работе освещение будет мигать, освещенность будет колебаться в пределах ±26% (такова нестабильность светового потока при изменении напряжения в пределах ±8%), а сложная электронная техника может давать сбои в моменты переключения. С электромеханическим стабилизатором подобное исключено – напряжение регулируется плавно и устанавливается с более высокой точностью, поскольку выводов от обмотки автотрансформатора в электромеханическом стабилизаторе больше, чем в релейном (по сути, выводом является каждый виток обмотки). Поэтому в электромеханических стабилизаторах ступенчатость изменения выходного напряжения практически неощутима.
Вдобавок, перемещение щеточного контакта менее шумное, чем одновременное срабатывание (отключение и выключение) двух реле. Но одно НО – устанавливаться оно будет дольше, подобные стабилизаторы инерционнее релейных.
При рисках очень серьезной просадки входного напряжения оба сравниваемых стабилизатора примерно эквивалентны по возможностям. Так, нижний предел входного напряжения чаще всего составляет 140-150 В, а верхний 250-260 В.
Оба стабилизатора искрят при работе, что исключает возможность их работы во взрывоопасных (загазованных) помещениях. Их назначение – работа в условиях городской квартиры, частного домовладения, дачи. Работа в одном помещении с газовым оборудованием ЗАПРЕЩЕНА.

По идее, электромеханический стабилизатор требует регулярного обслуживания (чистки, замены щеток), релейный же обслуживания не требует, но может выйти из строя при подгорании контактов одного из реле, при этом выйдет из строя одна ступень регулирования напряжения, что полностью нарушит работу стабилизатора.

Для справки. Регулярное обслуживание не означает, что придется лазить в него каждый год. Лично являюсь свидетелем того, что сервоприводный стабилизатор вот уже пятый год работает без какого-либо вмешательства, в то время как стоящий рядом релейный стабилизатор сгорел через полтора года работы.

Понятное дело, что на практике никто и никогда их не обслуживает. Просто купили, подключили и забыли до тех пор, пока что-нибудь не сломается. Поэтому пунктик с техническим обслуживаем можно вообще не принимать в расчет.

Нужно ли устанавливать стабилизатор напряжения в квартире?

Установка стабилизатора напряжения в квартире, оправданна лишь в случаях, когда параметры вводной сети нестабильны. В современных квартирах и новостройках, проблем с напряжением практически не бывает. А для редких, аварийных случаев, хватает установки реле напряжения.

Если же вы живете в доме, в котором давно не было капитального ремонта электрических сетей, не менялось распределительное и защитное оборудование и напряжение нестабильно – без стабилизатора вам не обойтись.

Также стабилизаторы ставят чтобы избавиться даже от небольших скачков напряжения, которые безобидны для большинства бытового оборудования, но создают помехи и искажения на сверхчувствительному. Хорошим примером являются профессиональные усилители звуковой мощности и другие аудиокомпонеты компоненты.

Считается что нестабильность напряжения, оказывает влияние на весь звуковой тракт, создавая искажения и снижая точность передачи сигнала.

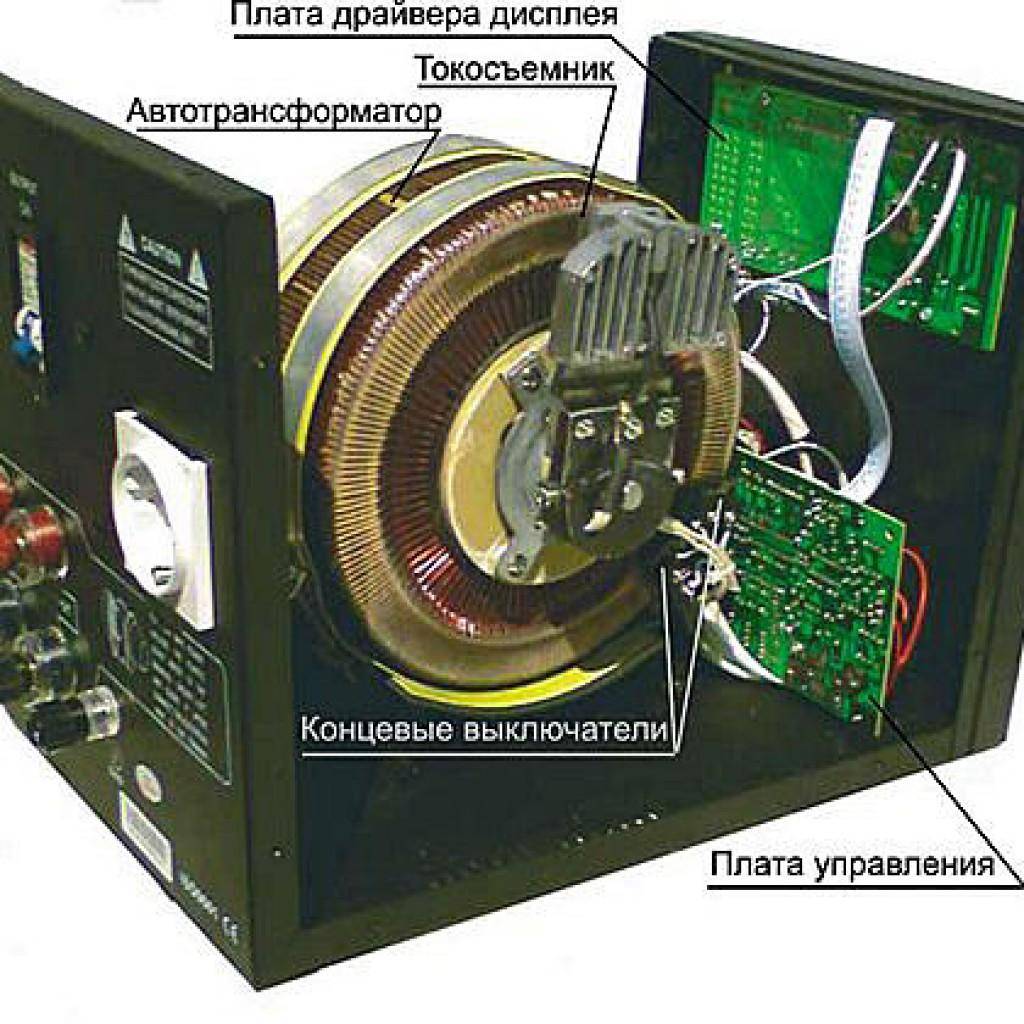

Принцип действия стабилизаторов с сервоприводом

Основой этого устройства является автотрансформатор. Он намотан на тороидальном сердечнике, по одной из поверхностей которого, поворачиваясь вокруг центральной оси устройства, ходит графитовая щетка. Часть изоляции обмотки под ней удалена, чтобы обеспечить электрически контакт щетки с проводами обмотки.

Такой же принцип работы имеют лабораторные автотрансформаторы, предназначенные для ручной регулировки напряжения. Для этого их щетка соединена с рукояткой, выведенной нагружу их корпуса прибора. Стабилизатор же управляет движением щетки самостоятельно с помощью маленького моторчика – сервопривода.

Стабилизатор с сервоприводом

Устройство управления сервоприводом постоянно следит за величиной напряжения на выходе. Если оно изменяется, то сигнал управления, обратно пропорциональный направлению изменения, поступает на мотор. Тот вращает бегунок регулятора до тех пор, пока напряжение не придет в норму с заданной точностью.

Чтобы не заставлять щетку постоянно ползать по обмотке, вводится задержка на время реакции по изменению величины контролируемого параметра. Но все равно он откликается на изменение напряжения на выходе быстрее, чем другие типы. Конструкция этого стабилизатора максимально проста, точность регулировки – 2-3%.

Но вот на этом и заканчиваются его достоинства. Главный недостаток связан с наличием механических частей в конструкции. Щетка истирается, подгорает, начинает искрить. Не исключен вариант ее заклинивания в крайнем положении. При движении щетка замыкает сразу несколько витков обмотки, что приводит к появлению короткозамкнутых витков. Этому еще способствует осаждение продуктов стирания щетки, проводящих ток. Короткозамкнутые витки греются, изоляция на них осыпается. Процесс продолжается до появления дыма и возгорания.

Схема электронного стабилизатора

Основным элементом стабилизаторов электронного типа является автотрансформатор с первичной (повышающей) и вторичной (понижающей) обмотками. Витки обмоток разделены на группы и имеют отдельные выводы.

Помимо трансформатора в схему устройства включены:

Частотный фильтр входного напряжения;
Плата контроля и управления с микропроцессором;
Силовые ключи (тиристоры или симисторы);
Байпас;
Датчики, следящие за различными показателями работы устройства;
Система LED-индикации рабочего режима (сеть, нагрузка, перегрузка, минимальное и максимальное входное напряжение).

В современных моделях за индикацию параметров работы стабилизирующего устройства отвечает цифровой информационный дисплей.

Критерии выбора

При выборе модели инверторного стабилизатора напряжения надо руководствоваться следующими критериями, это:

мощность;
тип стабилизатора;
габариты и тип установки.

Мощность

Перед приобретением ИС нужно произвести точный расчёт пиковой нагрузки, когда будет включено максимальное количество приборов. Для этого суммируют мощности потребителей и добавляют 15-20% к общему результату. Это будет мощность нужного инверторного стабилизатора.

Тип стабилизатора

ИС бывают трёх типов: это автономные инверторы, приборы с прямоугольным сигналом, стабилизаторы с синусоидальным сигналом. Автономные ИС устанавливают между общедомовой сетью и аккумулятором, что обеспечивает бесперебойное питание потребителей всего дома.

ИС с прямоугольным сигналом используются только для питания приборов освещения. Инверторные стабилизаторы с синусоидальным сигналом поставляют идеально чистый переменный ток. Именно такие приборы пользуются повышенным спросом.

КПД

Коэффициент полезного действия у всех ИС примерно одинаковый – около 90%. Это оптимальный показатель, присущий только стабилизаторам инверторного типа. У качественных приборов КПД равен 98%.

Габариты и тип установки

Габариты бытовых инверторных стабилизаторов обычно не превышают размеров 500х400х300 мм. ИС не занимает много места, поэтому его установка не вызывает никаких сложностей. Практически все бытовые ИС выпускаются в напольном варианте. При установке надо соблюдать одно правило: прибор не должен загромождаться посторонними предметами, и на него ничего нельзя ставить.

Контрольные и защитные системы

Приборы брендовых марок практически все оснащены системами контроля и защиты от перегрева. Внутренний датчик температуры при превышении допустимого уровня нагрева стабилизатора подаёт сигнал на автоматическое отключение ИС. При остывании прибор снова включается в работу.

Стабилизатор напряжения 220в для дачи

Стабилизатор напряжения – устройство, которое подключается к бытовой электросети для регулировки подачи электротока. Оно гарантирует при выходе стабильные 220 вольт. При аварийных ситуациях может обесточить помещение. Перепады подачи тока в электросети чреваты негативными последствиями практически для всей домашней бытовой техники. Особенно часто сбои происходят в дачных поселках, загородных домах. Ретивые хозяева всегда стремятся уберечь свою электротехнику, приобретая стабилизатор напряжения 220в своего коттеджа.

Схема выравнивания напряжения в сети при помощи стабилизатора

Выбрать стабилизатор напряжения 220в нужно, ориентируясь на технические и функциональные характеристики. При этом нужно учитывать, что стабилизатор напряжения 220в для дачи или дома эффективен только тогда, когда к дачному домику ввод однофазный, при трехфазном нужна 380-вольтная модель.

Устройство очень будет кстати, если случится аварийный скачок электроэнергии. Тогда он сразу же, может прекратить ее подачу. Стабилизирует перепады, сбои.

Принцип работы стабилизатора с системой двойного преобразования

Чтобы правильно выбрать устройство именно для вашей дачи или дома, нужно рассчитать сумму мощности всех наличных электроприборов, а по итоговым параметрам выбрать устройство, при этом учитывая даже финансовые возможности.

При расчете суммарной силы учитываются:

холодильник:
компьютер:
стиральная машинка;
кондиционер;
утюг;
электрочайник:
болгарка;
микроволновая печь и другие приборы.

Чтобы правильно подобрать мощность стабилизатора напряжения для вашего дома, нужно рассчитать сумму мощности всех имеющихся электроприборов

Но не все они бывают подключены к электросети одновременно. Так, что некоторые можно из расчета исключить, например, утюг. Таким образом, нагрузка может составить несколько меньше киловатт, например, не 12, а 10 кВт. Однако надо помнить, что приборов может появиться со временем больше.

Для небольшой дачи отлично подойдут такие бюджетные и эконом приборы, как:

Lider;

Стабилизатор напряжения Lider PS10000W-50

Или же стандартные:

Штиль;
Энерготех и другие.

Электронный стабилизатор напряжения IEK CHP1-1-1 кВА

Стабилизатор напряжения «Штиль»

Для трехфазной сети

У Ресанты только одна модель на 6 кВт (в таблице) и можно составить комплект из трех стабилизаторов общей мощностью 18 кВт. У Штиль есть, как трехфазные инверторные модели, но так же можно составить комплекты из однофазных. Чтобы понять, чем такие подходы отличаются, читайте статью о том, как выбрать трехфазный стабилизатор для дома, и почему один трехфазный стабилизатор не равен трем однофазным.

Общее устройство и принцип работы стабилизаторов тока

Знание основных принципов работы стабилизаторов тока способствует наиболее эффективному использованию этих устройств. Электрические сети буквально насыщены различными помехами, негативно влияющими на работу бытовых приборов и электрооборудования. Для преодоления отрицательных воздействий используется схема простого стабилизатора напряжения и тока.

В каждом стабилизаторе имеется основной элемент – трансформатор, обеспечивающий работу всей системы. Самая простая схема включает в свой состав выпрямительный мост, соединенный с различными типами конденсаторов и резисторов. Их основными параметрами считаются индивидуальная емкость и предельное сопротивление.

Сам стабилизатор тока работает по очень простой схеме. Когда ток поступает на трансформатор, его предельная частота изменяется. На входе она будет совпадать с частотой электрической сети и составит 50 Гц. После того как будут выполнены все преобразования тока, предельная частота на выходе снизится до 30 Гц. В схеме преобразования участвуют высоковольтные выпрямители, с помощью которых определяется полярность напряжения. Конденсаторы непосредственно участвуют в стабилизации тока, а резисторы снижают помехи.

Что же выбрать? Сравниваем электромеханические и релейные приборы

Ознакомимся с ключевыми параметрами обеих разновидностей стабилизаторов и сравним их. Так вам будет легче решить, какой из приборов лучше.

Таблица. Сравнение основных характеристик.

Характеристика	Электромеханические	Релейные
Цена	Средняя/низкая	Низкая
Регулирование	Плавное	Ступенчатое
Размеры	Большие	Небольшие
Точность	Не более 3 процентов	Не более 7-8 процентов
Надежность	Требуется регулярное техобслуживание	Высокая
Скорость	Не ниже 8 мс	Около 40 мс
КПД	От 97 до 98 процентов	Средний – 99,2 процента

Как видим, обе разновидности имеют свои сильные и слабые стороны, особенности, характеристики. А потому выбирать тот или иной тип необходимо индивидуально в каждом конкретном случае. Или, как вариант, прибегнуть к альтернативе. Что это за альтернатива?

В чем разница между симисторным и тиристорным стабилизатором?

Электронные стабилизаторы могут строиться на основе тиристоров или симисторов.

Принцип работы тиристора

Принцип работы симистора

Тиристор представляет собой полупроводниковый элемент, который позволяет управлять прохождением тока. Он пропускает ток только в одном направлении и имеет два состояния – «открыто» или «закрыто». Им можно управлять с помощью подачи импульса на один из входов. В стабилизаторе тиристор используется для подключения обмотки трансформатора.

Симистор функционирует сходным c тиристором образом. Его название представляет собой сокращение от слов «симметричный тиристор».

Главное отличие от тиристора заключается в том, что симистор пропускает ток в двух направлениях. Поэтому в симисторном стабилизаторе при тех же параметрах можно использовать в два раза меньше электронных компонентов. Это делает его более компактным и надежным.

ТИПЫ БЫТОВЫХ СТАБИЛИЗАТОРОВ

Основа практически любого бытового стабилизатора – мощный трансформатор, который преобразовывает показатели тока. В зависимости от конструктивной сложности и способа регулировок существует несколько групп.

Релейные.

Состоят из автотрансформатора и силового реле, которое ступенчато переключает обмотки. Преимущества – быстрая скорость переключения без запаздывания. Этот вариант подходит для сетей с вероятными резкими скачками.

Минусы: явно слышимые щелчки при переключении, что снижает уровень комфорта, особенно при установке в домах и квартирах;
быстрое обгорание контактов при частых резких перепадах напряжения.

Токосъёмник, двигаясь по виткам обмотки, плавно регулирует выходное напряжение. За счет этого стабилизатор обеспечивает высокую точность параметров тока (погрешность не более 2-3%).

Значимый минус – низкая скорость реагирования, поэтому такой тип стоит использовать для сетей, в которых напряжение имеет постоянно завышенное или заниженное значение, без резких изменений.

Симисторные.

Считаются наиболее точными и удобными стабилизаторами для бытового применения. Электронные регулировки дают высокую скорость переключения, надёжность и бесшумность. Характеризуются точными значениями напряжения на выходе.

Такие приборы желательно выбрать для холодильника и других постоянно включённых в сеть потребителей в условиях жёстких колебаний напряжения. Минус – высокая цена.

Комбинированные.

Совмещают конструктивные решения релейных и электромеханических преобразователей. При резком скачке включается релейная часть, так как в этом случае необходим быстрый отклик, при плавных изменениях работает электромеханический серводвигатель.

Инверторные.

Бестрансформаторное устройство работает по другому принципу. Поступающий переменный ток преобразуется в постоянный и накапливается в конденсаторах. Затем, он вновь преобразуется в переменный ток нужного напряжения и подаётся на нагрузку.

Инверторные стабилизаторы лишены недостатков трансформаторных моделей, устойчиво работают при широком диапазоне входного напряжения 115-300 В с минимальными погрешностями, отличаются компактными размерами. Главный минус – высокая цена.

Принцип работы, сфера применения и разновидности

Электронный стабилизатор напряжения работает по следующему принципу:

При изменениях входных параметров тока на протяжении первой фазы (20 мс) выполняется замер этих изменений. В соответствии с полученными результатам устройство реагирует на сложившуюся ситуацию;
Если напряжение на входе отклоняется в рамках рабочего диапазона, выходная характеристика выравнивается до необходимых 220В;
Если входной параметр является недостаточным, система выполняет его «вытягивание» в соответствии с ресурсом трансформатора. При этом падает выходное напряжение;
При резких избыточных импульсах срабатывает аварийная защита, которая отключает устройство от сети питания.

При оценке характеристик входного тока, микропроцессор рассчитывает напряжение, которое необходимо добавить или снять, чтобы получить на выходе 220В. В соответствии с результатами расчётов определяется состояние и момент включения силовых ключей. При подаче команды на активацию ключи коммутируют необходимое число витков трансформаторных обмоток.

Наиболее широкое применение получили тиристорные устройства стабилизации, поскольку они обеспечивают минимальное тепловыделение и имеют более простую, в сравнении с симисторными, рабочую схему.

При выборе электронного стабилизирующего прибора следует учитывать, что двухкаскадные устройства работают медленнее однокаскадных (20 мс против 10 мс).

Несмотря на сравнительно высокую стоимость, электронный однофазный стабилизатор напряжения является оптимальным решением для защиты от воздействия аномалий входного напряжения бытовой техники и аппаратуры:

Газовых отопительных котлов;
Холодильников;
Систем кондиционирования;
Компьютеров;
Акустических систем;
Стиральных машин;
Теле- и видеотехники;
Электрокаминов;
Систем «тёплый пол»;
Кухонной техники;
Приборов и сетей освещения и т.д.

В промышленности одно- или трёхфазные стабилизаторы электронного типа целесообразно использовать для защиты потребителей с незначительными пусковыми токами и невысокими требованиями к точности выходного напряжения.

Стабилизатор напряжения 220 в для дома на 10 кВт, 5 кВт

Стационарные стабилизаторы напряжения подключаются к распределительному щитку

Мощность регулятора тока – один из главных критериев при его выборе. Учитывается максимальная электронагрузка, уровень входного напряжения. Самым популярным является стабилизатор напряжения 220 в для дома на 10 кВт

Приборы с большей мощностью приобретают уже для больших загородных домов коттеджей.Покупая прибор для дома, обратите внимание на цифру 10 тысяч в названии модели. Знайте, это не реальная мощность

Реальная – 7—7,5 кВт. Возможно, даже меньше. Все зависит от напряжения вашей сети на входе.

Марок приборов множество, но среди лидеров по-прежнему остаются:

релейный – Rucelf-SRWII-12000-L;
гибридный – Энергия 10000 Hybrid;
симисторный –Энерготех Norma-9000.

Rucelf-SRWII-12000-L

Энергия 10000 Hybrid

Энерготех Norma-9000

Стабилизатор вольтажа 5 кВт также эффективен для дома, дачи. Он, как и все приборы от 0,2 кВт до 27 кВт принадлежит к однофазным. Их используют в сети 220 вольт. Поможет избежать неприятностей, связанных с коротким замыканием, перегревом, скачками электросети. Самыми востребованными такие приборы являются для защиты аудио-, видеоаппаратуры, холодильников, стиральных машин и др.

На рынке продаж огромный их выбор. Особенной популярностью пользуются качественные, недорогие Luxeon, Rucelf. Вольт и другие.

Чтобы существенно продлить срок эксплуатации электронной техники, следует подключать ее через стабилизатор напряжения

Чтобы установить стабилизатор напряжения 220 в для дома на 10 кВт на стене, придется использовать дрель и специальные крепления. Ведь вес устройства может быть до 30 килограмм. Для установки лучше пригласить мастера-электрика, который укрепит на стене, подключит к сети.

Мощности такого устройства вполне достаточно для обеспечения электроэнергией без перебоев и без угрозы бытовой технике в частном доме, на даче или в городской квартире. По дизайну приборы разнообразны, поэтому их легко подобрать под свой интерьер. Преимущества его наличия очевидны:

перегрева не будет;
короткое замыкание исключено;
не заметят хозяева и скачков электричества;
есть возможность регулировать напряжение.

Стабилизатор напряжения поможет сэкономить на походах в мастерскую по ремонту бытовой техники

Стабилизатор напряжения 220 в дома, схема подключения которого может быть от одной фазы или от нескольких, определяется при подготовке прибора к работе. Если фаза только одна, проблема, какой выбрать прибор, решается просто – однофазный нужной мощности и установить его при входе.

Выбираем электронный стабилизатор напряжения — принцип работы и характеристики
