Что такое канальный кондиционер

Канальный кондиционер – совокупность приборов, меняющих характеристики воздуха путем пропускания потоков через специальные устройства. Техника заключена в вентиляционный канал и поддерживает оптимальный микроклимат в нескольких помещениях.

Устройство и принцип работы канального кондиционера

Техника включает наружный и внутренний блоки. Первый – выносной, ставят на улицу, второй – внутри помещений.

Также сеть включает:

воздуховоды, которые прокладывают в вентиляционных или потолочных каналах;
вентилятор для транспортировки потоков через климатическую систему;
нагреватель (рекуператор) для поддержания оптимальной температуры;
фильтры;
помпу в виде конденсационного насоса для удаления избыточной влаги;
адаптер – соединитель с внутренним блоком для подачи воздуха из комнаты посредством системы отводов.

Работает кондиционер канального типа по принципу вывода теплой среды за границы строения – функционально устройство мало отличается от прочих моделей. Хладагент транспортируется в газообразном состоянии и в жидкое переходит с помощью конденсатора во внешнем блоке и испарителя – во внутреннем блоке. Внутренний модуль оснащен диффузором, решетками, через которые отработанная среда поступает в блок, обрабатывается и в охлажденном состоянии попадает в помещение.

Производители предлагают инверторное оборудование с контролем мощности в зависимости от заданного пользователем режима работы. Такая техника обладает высокой мощностью, низким энергопотреблением и большими возможностями применения.

Области применения, преимущества и недостатки

Установка канальных кондиционеров актуальна для строений с обязательной подачей охлажденного воздуха по отдельным комнатам или большим помещениям. Например, это могут быть магазины, рестораны, гостиницы, офисы. Также допустим монтаж в частных домах, квартирах с высокими потолками.

Классификация оборудования по напору воздуха:

С малым напором. Давление не более 40 Па. Область применения – квартиры, гостиничные номера большой площади. Особенность – короткие воздуховоды.
Со средним напором в пределах 100 Па. Применение в жилых помещениях, малоформатных офисах, магазинах. Длина воздуховодов в общей сумме до 100 м.
С высоким напором. Давление до 250 Па. Пригодны для обустройства длинных и разветвленных систем с прокладкой воздуховодов в разные помещения, тупиковые отсеки.

Достоинства:

увеличенная производительность;
возможность монтажа множества испарительных блоков;
надежность;
поддержание заданного температурного режима на значительных площадях.

К минусам относят сложности монтажа, шумность при работе и строгие требования при составлении проекта. Сервисное обслуживание канальных кондиционеров выполняют только специалисты. Вместе с установкой оборудования это стоит дорого, но вложения окупаются комфортной температурой в комнатах, и монтажом только одного агрегата вместо множества блоков.

Охлаждение, а не осушение

Люди выделяют не только тепло, но и влагу (через кожу и дыхание), поэтому комфортные кондиционеры должны не только охлаждать воздух, но и осушать его. Оборудование же обычно только греет, а потому прецизионные кондиционеры должны только охлаждать, без осушения. На практике это означает следующее. Температура хладагента в испарителе, а, значит, и температура металла трубок испарителя, как правило, ниже точки росы, вследствие чего из воздуха, обдувающего испаритель, выпадает конденсат.

Избежать этого в прецизионных кондиционерах можно, например, повысив температуру хладагента в испарителе (желательно выше точки росы). К чему это приведет?

Во-первых, к увеличению холодопроизводительности кондиционера, т.к. становится необходимым получать холод на более высоком температурном уровне, а это менее затратно. Рассмотрим это на примере цикла Карно.

Пример. Примем изначально температуру конденсации 40С (313К), а испарения – 8С (281К), эффективность составит 281/(313-281)=8.8. Повысим температуру испарения до 12С (285К), тогда эффективность равна 285/(313-285)=10.2, т.е. повысив температуру на 4С мы добились увеличения эффективности на 16%.

На практике увеличение составляет около 10%.

Во-вторых, при повышении температуры в испарителе увеличится расход воздуха, который его обдувает, т.к. уменьшается разность температур на входе и выходе из испарителя, следовательно, для поддержания той же холодопроизводительности необходимо обратно пропорционально изменить расход. Покажем это на примере.

Пример. Допустим, в помещении поддерживается 24С. Воздух с такой же температурой поступает на вход испарителя, первоначальную температуру которого, как и прежде, примем 8С, т.е. воздух на выходе из испарителя, с учетом недорекуперации (примем её равной 10С), будет иметь температуру 8+10=18С, а разность температур составит 24-18=6С. Увеличивая температуру испарения до 12С, получим температуру воздуха на выходе из испарителя 12+10=22С, разность составит 24-22=2С. Таким образом, разность температур снизилась в 3 раза, поэтому расход воздуха необходимо увеличить в три раза, что приведет к необходимости комплектации более мощным вентилятором, а также увеличению габаритов блока испарителя.

В действительности, если сравнивать обычный кассетный кондиционер с аналогичным прецизионным, то имеем следующее: расход воздуха увеличивается в 1.5 раза, мощность вентилятора – в 1.3 раза, а габариты с 850×850×280 вырастают до 900×900×380. Ещё более очевидна разница при сравнении со шкафным прецизионным кондиционером: расход воздуха увеличивается в 2.4 раза, мощность вентилятора – в 3 раза. Габариты сравнивать бессмысленно ввиду принципиально другого форм-фактора.

Вывод из сказанного прост: желание получить от кондиционера только холод без осушения наталкивается на дилемму: с одной стороны, увеличивается эффективность, с другой – габариты и расход воздуха. Необходим компромисс: свести осушение к минимуму. Это и реализовано в прецизионниках:

SHR (коэффициент ощутимого охлаждения) вместо 0.6-0.7 составляет 0.8-1,
расход воздуха в пересчете на 1кВт холодопроизводительности увеличен с 80-100м3/(ч*кВт) до 180-300м3/(ч*кВт).

Подбор кондиционера для серверной по способу охлаждения помещения

прецизионный кондиционер с наружным блоком

Какой установить кондиционер в серверную и по каким параметрам его подбирают?

В зависимости от площади серверной, количества электроники и ее тепловыделений специалисты предусматривают 3 варианта охлаждения:

всей площади в общем,
каждого ряда серверов отдельно,
каждого серверного шкафа или стойки индивидуально.

Общее охлаждение серверной

Первый способ представляется достаточно эффективным – серверное помещение может кондиционироваться любым прецизионным устройством или даже полупромышленным сплитом. Воздух выбрасывается либо просто в помещение, либо посредством напольной фальшконструкции прямиком к серверному оборудованию.

Зональное охлаждение серверных шкафов кондиционером

межрядный кондиционер CLIMAVENETA

Более разумным считается кондиционирование серверных шкафов по рядам, то есть обработка происходит зонально. Каждый блок отвечает за охлаждение определенного участка с серверами. Это может происходить как с помощью специального встраиваемого охладителя в стойку, так и посредством серверного шкафа с кондиционером в комплекте. Плюс в том, что здесь не нужны отдельные вентиляторы, а энергоэффективность совершенно не снижается.

Речь идет о контроле над климатом в серверных и ЦОД при помощи межрядовых или внутрирядных кондиционеров, которые могут быть установлены в уже существующую СКВ. Они подают воздух непосредственно к серверам. В отличие от шкафных устройств выдув потока происходит на решетки серверных установок или в холодный коридор.

Более продуктивно кондиционирование ряда серверных шкафов и стоек происходит при изоляции горячего и холодного коридоров воздуха друг от друга. Также для достижения максимального эффекта серверный шкаф с кондиционером должен быть полностью герметизирован – нельзя допускать даже малейших потерь холода.

Индивидуальное кондиционирование шкафов и стоек

Какой кондиционер нужен для отдельной серверной стойки или шкафа? Как правило, для индивидуального охлаждения каждой серверной установки используют модульные системы или моноблочные установки высокой мощности. Они легко монтируются на двери серверного шкафа или на стене. Существуют модели для монтажа на стеллаже стойки или на верхней крышке шкафа. Нагретый и охлажденный воздух двигаются в отдельном пространстве внутри, не выходя наружу.

КПД и энергоэффективность прецизионного кондиционера для серверной стойки очень высоки, а мощностной потенциал используется без потерь, поэтому именно такой вид кондиционирования серверных шкафов считается наиболее рациональным.

Минус – цена такого типа оборудования гораздо больше, чем у остальных вышеописанных холодильных агрегатов. Но необходимость устанавливать модульный кондиционер в стойку возникает достаточно редко и только в крупных помещениях с мощнейшим оборудованием, выделяющим огромное количество тепла.

Принципы работы прецизионных кондиционеров

внутреннее устройство прецизионника

Выделяют несколько принципов работы прецизионных кондиционеров в зависимости от типа охлаждения и количества контуров.

Системы с воздушным охлаждением отличаются наиболее привычной схемой холодильного цикла, схожего с циклом обычной сплит-системы. Фреон под давлением сжимается в компрессоре, а после поступает в конденсатор, где переходит в жидкое состояние. Отсюда он проходит через терморегулирующий вентиль (ТРВ), и там понижается его температура. Попадая в испаритель, фреон опять переходит в газообразное состояние и поступает снова в компрессор. При этом воздух охлаждается при прохождении через испаритель и выходит наружу. От конденсатора тепло отводится вентилятором.

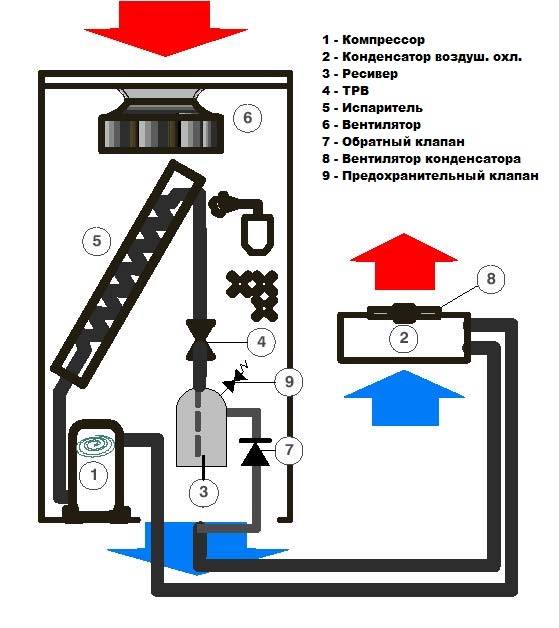

Посмотреть схему работы прецизионного кондиционера с выносным воздушным конденсатором можно на этом фото.

схема с выносным воздушным конденсатором

Данный принцип работы прецизионных кондиционеров не сильно отличается от схемы цикла прибора с драйкулером. Разница в том, что сброс тепла происходит не через вентилятор, а в воду. Во внутреннем блоке устанавливается фреоно-водяной теплообменник, к которому присоединяется наружный (драйкулер) с водяным насосом. Через теплообменник как раз и происходит передача тепла, а его сброс на улицу идет благодаря вентилятору наружного блока.

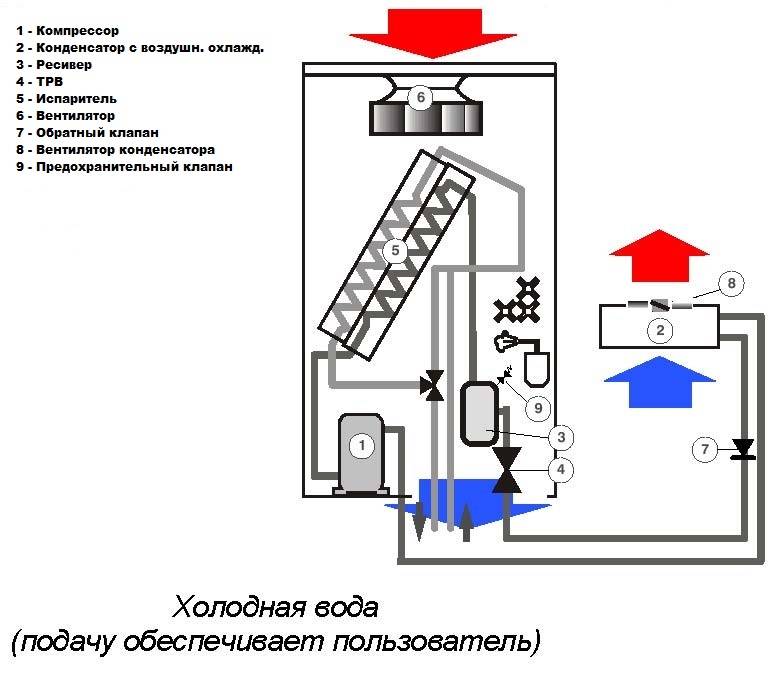

Если кондиционер имеет водяное охлаждение, то он обычно совмещается с чиллером. Во внутреннем модуле воздух охлаждается с помощью хладоносителя, который понижает свою температуру в охладителе жидкости.

схема с охлаждением через чиллер

На этом фото представлена схема работы прецизионного кондиционера с водяным охлаждением через чиллер.

Для прецизионных кондиционеров с двойным контуром характерен иной принцип работы, при котором воздух от серверов поступает в испаритель внутреннего блока прецизионного кондиционера и там охлаждается, оттуда он уже выходит в помещение. Снятая таким образом тепловая нагрузка переходит в конденсатор, встроенный во внутренний блок устройства и охлаждаемый водой, а затем отдается в водяной контур. Отсюда тепло выходит с помощью драйкулера и выводится в атмосферу.

Кондиционеры среднего класса (вторая группа)

Ко второй группе относятся кондиционеры среднего класса, японских и европейских производителей: Mitsubishi Heavy (Япония), Fujitsu General (Япония), General Fujitsu(Япония), McQuay (США), Hitachi (Япония), Hyundai (Winia / WindAir) (Ю. Корея), Sanyo (Япония), Sharp (Япония), Toshiba (Япония) и Panasonic (Япония), Kentatsu (Япония).
Эти кондиционеры обладают хорошим соотношением цена / качество и имеют достаточно высокую надежность. По этому параметру кондиционеры среднего класса почти не уступают лидерам — различия могут заключаться в упрощенной системе защиты от неправильной эксплуатации, чуть большем уровне шума у некоторых моделей и менее разнообразным функционалом.

Монтаж

После окончания подготовительных работ и транспортировки оборудования на объект, начинается установка данного системного устройства.

Установка шкафного кондиционера такого типа состоит из ряда этапов:

Осуществление строительных мероприятий по прохождению узлов перехода коммуникаций через ограждения и стены, в том числе и через крышу;
Монтаж опорных конструкций (основание для размещения внешнего оборудования);
Установка внешнего оборудования;
Монтаж внутреннего оборудования;
Проведение магистрали холодильного контура;
Монтаж электрокоммуникаций;
Пуско-наладочные работы.

Для монтажа внешнего оборудования в рабочее состояние необходимо изготовить фундамент согласно СНиП. Конденсаторы допускается устанавливать как в вертикальном, так и в горизонтальном положении.

При монтаже внутреннего оборудования (испарительно-компрессорного блока), чаще всего используют опорные рамы, которые идут в комплекте с оборудованием.

Таким образом, базовое основание должно нести нагрузку от установленного оборудования, не передавая при этом вибрацию на пол. В то же время высота этой рамы должна соответствовать фальшполу в серверной комнате.

Внешнее оборудование, имеющее несколько блоков, устанавливается в одной плоскости, и по высоте регламентируется изготовителем.

После предварительной установки оборудования по заданным нормативам, его необходимо закрепить согласно «Руководству по креплению оборудования».

Монтаж прецизионного кондиционера

После запуска оборудования в эксплуатацию ему нужно делать регулярный профилактический осмотр. И лишь своевременное выполнение регламентного обслуживания прецизионных кондиционеров даст гарантию в успешной и бесперебойной работе данного оборудования.

Подробнее об этом оборудовании можно посмотреть по видео:

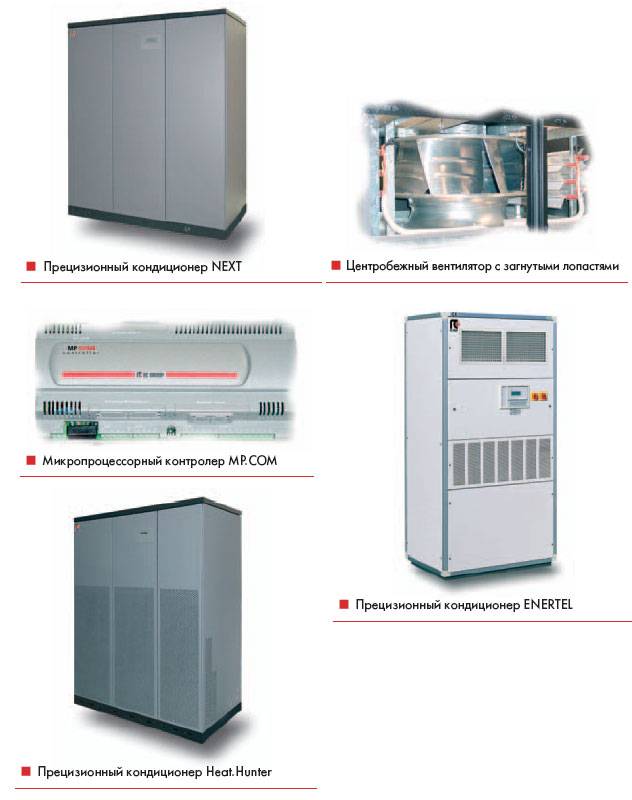

Прецизионные (точные) кондиционеры – особенности и предназначение

Они появились как разновидность шкафных, которые принадлежат к группе т.н. «тяжеловесов» в кондиционировании и вентиляции. К ним относятся промышленные кондиционеры, их применяют в помещениях, где требуется наиболее точное поддержание температуры, влажности и т.п.

Прецизионные кондиционеры в компьютерном дата-центре

Чаще всего точные кондиционеры используются в компьютерных и выставочных залах, музеях. Серверные кондиционеры — в лабораториях, больницах и поликлиниках, на телефонных станциях и прочих помещениях с аппаратурой, которая требует особенно наиболее точных данных микроклимата.

Само название «прецизионные» говорит о том, что они могут регулировать и удерживать в установленных пределах точные показатели окружающей обстановки в помещении. В частности, прецизионность поддержания конкретной температуры воздуха у точных кондиционеров – плюс-минус 1◦С. Именно этой особенностью такие оборудования отличаются от обычных кондиционеров бытового предназначения.

Монтаж прецизионных кондиционеров − по силам только профессионалам

Если выполнить установку прецизионных кондиционеров в помещении со встроенным регулятором влажности воздуха, то, помимо поддержания заданной температуры, подобное устройство будет удерживать на необходимом уровне установленную влажность, что особенно важно, к примеру, в музеях − для выставочных экспонатов. Как правило, точные кондиционеры изготавливаются под заказ, и не производятся в массовом порядке

Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров

К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине

Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров. К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине

Как правило, точные кондиционеры изготавливаются под заказ, и не производятся в массовом порядке. Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров. К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине.

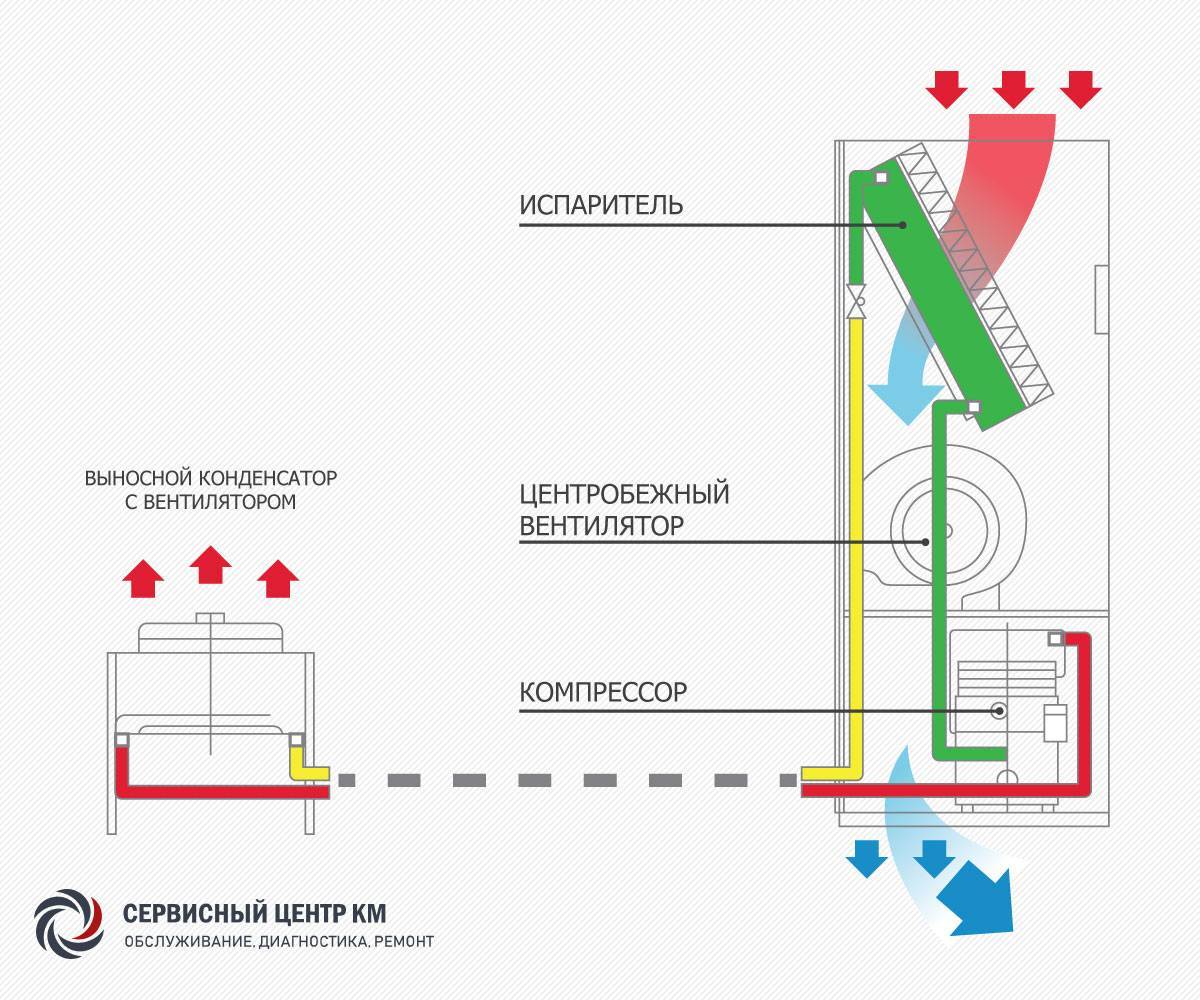

Схема прецизионного кондиционера с воздушным конденсатором

Есть прецизионные кондиционеры с нижней и верхней подачей воздуха. Конструкция первого типа предполагает забор воздуха через лицевую панель кондиционера. А также через воздуховоды либо особые отверстия в подвесном потолке. Сквозь решетки пола выходит охлажденный воздух.

Прецизионный кондиционер − нижняя подача воздуха

А конструкция второго типа забирает воздух при помощи нижней, передней или задней панели. Охлажденный воздух выходит через потолок со специальными отверстиями либо систему воздуховодов.

Прецизионный кондиционер − верхняя подача воздуха

Точные кондиционеры также различаются по типу охлаждения. Существуют оборудования с водяным и воздушным охлаждением.

Чаще всего можно увидеть такое климатическое оборудование с выносным воздушным конденсатором. Другими словами, этот кондиционер может быть и из двух блоков. Главный блок состоит из компрессора, испарителя, вентилятора, увлажнителя и автоматики. А малый блок содержит конденсатор и вентилятор. Такая климатическая техника более широко распространена благодаря большому диапазону по мощности и довольно нетрудного монтажа прецизионных кондиционеров.

Состав точного прибора первого типа

В свою очередь, точные устройства с водяным конденсатором по сути являются моноблоком, обладают более простой конструкцией и немного дешевле кондиционеров с выносным воздушным охлаждением. Есть один недостаток − эксплуатация прецизионных кондиционеров такого типа требует наличие источника проточной воды, а это не всегда доступно в тех или иных условиях.

Схема прецизионного кондиционера с водяным конденсатором

Типы кондиционеров

Изготовители производят всякие виды кондиционеров, вкладывая значительные средства в свое дело. В результате чего современный потребитель может выбрать всякую модель по любым параметрам.

Кондиционеры сплит – системы

Устройства типа сплит прекрасно подходят для маленьких комнат.

Различают два вида таких устройств: разделительные системы и мульти разделяющиеся системы. Настенные аппараты вида сплит-система представляют собой два блока: маленький внутренний узел и крупный внешний модуль.

Во внешнем устройстве находятся самые шумные в работе устройства. Мульти сплит-система образована в результате объединения нескольких внутренних блоков к единому наружному модулю. Это разрешает оптимально сохранить дизайн дома.

Кондиционеры потолочного типа

В помещениях с большой площадью, как правило, выбирают агрегаты для установки на потолке. Их достоинство состоит в том, что охлажденный воздух равномерно распределяется горизонтально по комнате, не действуя напрямую на людей.

Массивный кондиционер потолочного вида почти незаметен, и он незаменим, когда нужен обширный поток воздуха для самых отдаленных частей помещения, при этом длина струи у некоторых моделей достигает до 55 метров.

Различают также канальные и кассетные потолочные кондиционеры. При этом первые устройства полностью спрятаны за натяжным потолком или в канале, а второго вида – кассетные блоки имеют вид потолочной плитки размером 600×600 мм.

Сплит-система

Хотя разъединительная система состоит из внутреннего и внешнего модулей, по принципу работы она не отличается от действия бытового потолочного кондиционера любого другого типа.

В самом корпусе внешнего блока расположен теплообменник, вентилятор и компрессор. Дополнительными элементами сплит – системы являются осушитель, расширительный клапан и присоединительные трубки.

А также для подключения агрегата к электросети, в нем расположены нужные пусковые и контролирующие приборы.

Промышленные кондиционеры

Такие устройства разрабатываются для обслуживания площадей более 350 метров и поэтому они имеют ряд особенностей, отличаясь тем самым от бытовых кондиционеров. Устройство прецизионного оборудования может быть различным.

Мультизональные устройства. Эти узлы кондиционирования VRF и VRV включают в себя до 64 внутренних модулей и до трех наружных блоков. Суммарно они располагаются на коммуникациях длиной до 300 метров.

Для всякого внутреннего модуля допускается устанавливать отдельную температуру и обеспечить свой микроклимат в каждой комнате. Погрешность устанавливаемой температуры составляет всего 0,05 градуса.

«Чиллер-фанкойл». Устройства с этой системой отличаются тем, что внутри контура применяется не фреон, а вода или антифриз. Центральный холодильный аппарат называется «чиллером», а теплообменные элементы – «фанкойлами».

Схема чиллер-фанкойл 2

Преимущество такого агрегата в том, что расстояние между этими компонентами может быть любое, так как вода течет по обычным трубам.

Центральные и крышные кондиционеры. Данные устройства разнообразные по своему действию. Они применяются в виде агрегатов по теплообмену, вентиляторов, очистителей и увлажнителей воздуха.

Центральным его называют потому, что воздушная масса обрабатывается во внутреннем блоке и потом по трубам двигается по комнатам. Монтаж кондиционеров такого вида и проведение коммуникаций выделяется особой сложностью и ему требуется наружный источник холода.

По возможности лучше выбирать крышные моноблоки, которые более простые в установке.

Устройство с режимом свободного охлаждения: как работает

Принцип функционирования такого оборудования состоит в применении пониженной температуры воздушного потока с улицы, что позволяет охладить помещение. Задача – значительно снизить или полностью исключить потребление электроэнергии благодаря применению охлаждающего потенциала наружного воздушного потока.

В теплое время года оборудование функционирует при помощи устройства с прямым испарением, в котором главным потребляющим энергию элементом является компрессор. Но когда температура наружного воздушного потока снижается до +10°С и меньше, происходит отключение компрессора и использование только насосной системы, подающей теплоноситель от драйкулера к системе жидкостного охлаждения, за счет чего и происходит функционирование в режиме свободного охлаждения. При этом в среднем потребление энергии снижается на 40-45% в год.

Чтобы оборудование функционировало в таком режиме, в нем предусмотрена особая конструкция. Системы кондиционирования с опцией свободного охлаждения оборудуются такими дополнительными узлами:

датчики температуры;
воздушные и водяные клапаны с регулируемым приводом;
особые настройки алгоритма функционирования.

Свободное охлаждение может быть двух типов – прямым и непрямым. В первом случае воздух с улицы подается через систему кондиционирования непосредственно в помещение. В то время, когда температура наружного воздуха опускается ниже установленного температурного режима в помещении, датчики температуры подают сигнал, после чего от компрессора поступает сразу две команды, в результате происходит следующее:

у компрессора снижаются обороты либо он полностью останавливается;
частично открывается воздушный клапан, через который наружный воздух подается непосредственно в помещение.

При втором способе функционирования оборудования такого типа (непрямом) применяется жидкость (гликолевый раствор), которая циркулирует между драйкулером и системой водяного охлаждения воздуха. Жидкость охлаждается под действием наружного воздушного потока, который создается вентиляторами драйкулера. Когда температура воздуха опускается ниже установленной отметки, гликолевый раствор может охлаждаться без помощи вентиляторов. Функционируя в режиме Free Cooling, климатическое оборудование дает возможность в несколько раз уменьшить расходы электроэнергии.

Моноблочные кондиционеры

Мобильные кондиционеры

Не требует специального монтажа Повышенный уровень шума, высокая цена

Мобильный кондиционер (называемый также «напольный кондиционер») единственный тип кондиционера, который пользователь может установить самостоятельно. Для установки такого кондиционера достаточно вывести в форточку или приоткрытое окно гибкий шланг (воздуховод), по которому из кондиционера отводится горячий воздух. Учитывая, что шланг мобильного кондиционера небольшой длины (около 1 метра), при работе кондиционер должен находиться рядом с окном. Удлинять шланг не рекомендуется, так как это может нарушить тепловой режим холодильного контура. Недостатками мобильных кондиционеров являются высокий шум от компрессора, ограниченная мощность и высокая цена, сравнимая со стоимостью сплит-системы.

В некоторых моделях мобильных кондиционеров предусмотрено два воздуховода: через первый в кондиционер поступает уличный воздух, а через второй — удаляется. Это позволяет охлаждать нагревающийся радиатор (конденсатор) без использования воздуха, находящегося внутри помещения (о том, какие радиаторы есть в кондиционере и зачем они нужны, рассказывается в разделе Принцип работы кондиционера). Поясним, чем такое решение лучше традиционного варианта с одним воздуховодом. Если воздуховода для забора воздуха с улицы нет, то воздух, который отводится по единственному воздуховоду наружу, забирается из помещения. То есть охлажденный воздух выводится из помещения, а на его место через двери и щели в окнах поступает теплый воздух — это заметно снижает эффективность работы кондиционера. Для решения этой проблемы и был создан мобильный кондиционер с двумя воздуховодами, имеющий более высокую эффективность охлаждения.

При мощности свыше 3–4 кВт охлаждать конденсатор даже через два воздуховода нецелесообразно, так как поток воздуха через них становится слишком большим. В таких моделях конденсатор делают в виде отдельного блока с вентилятором. Этот блок вывешивается за окно и подсоединяется к внутреннему блоку с помощью быстроразъемных соединений (защелок). Такой кондиционер называют мобильной сплит-системой, поскольку он состоит из двух блоков — внутреннего и наружного. Однако, в отличие от традиционной сплит-системы, кондиционер такого типа сохраняет достоинства и недостатки своих мобильных собратьев: установку кондиционера может произвести неподготовленный пользователь, но шумный компрессор по-прежнему расположен во внутреннем блоке.

Некоторые современные модели мобильных кондиционеров оснащают пультом дистанционного управления. Также они могут иметь функцию автоматического удаления конденсата. В процессе работы кондиционера на его теплообменнике конденсируется влага, которая стекает в специальный бак. Нагреваясь от компрессора, эта вода испаряется и удаляется вместе с горячим воздухом наружу, но, если влажность воздуха будет высокой, то даже в таких моделях воду из бака придется периодически выливать.

Учитывая недостатки мобильных кондиционеров, использовать их рекомендуется только там, где нет возможности установить сплит-систему: на даче, в арендуемой квартире и т. п.

Оконные кондиционеры

Самая низкая цена, простой монтаж Повышенный шум, устанавливается в оконном проеме.

Когда-то это был наиболее распространенный тип кондиционеров, однако в настоящее время, в связи со снижением спроса, лишь немногие производители предлагают подобные модели. Для установки оконного кондиционера необходимо вырезать прямоугольное отверстие в оконном стекле или тонкой стене. Кондиционер устанавливается таким образом, чтобы большая его часть находилась снаружи помещения. В этой части корпуса расположены вентиляционные решетки, через которые удаляется нагретый воздух. Внутри же остается только небольшая часть моноблока с декоративной передней панелью, через которую охлажденный воздух поступает в помещение. Типовая мощность оконных кондиционеров от 1,5 до 6 кВт. Наиболее простые из них могут только охлаждать воздух, более дорогие имеют режим нагрева и пульт дистанционного управления.

Основным недостатком оконного кондиционера считается высокий уровень шума, создаваемый компрессором, а достоинствами невысокая цена (от 5 000 рублей) и простота установки. Низкая популярность оконных кондиционеров объясняется тем, что при их монтаже нарушается теплоизоляция помещения (зимой холодный воздух будет проникать внутрь через корпус кондиционера). Однако в регионах с теплым климатом этот недостаток не является критичным, поэтому на юге России оконные кондиционеры занимают заметную долю рынка.

Внешний блок

В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания.

Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.

Устройство наружного блока

Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)

Работа кондиционера в режиме обогрева
