Что такое конденсационный котел: где применяется, чем отличается

Сравнение конвекционных и конденсаторных котлов

В конденсационном агрегате используется не только энергия, выделяемая при сжигании газа, но и та теплота, которая образуется при образовании пара в продуктах сгорания газа. Конструктивно отличается от конвекционного наличием еще одного дополнительного теплообменника — экономайзера, устанавливаемого на выходе отработанных газовых продуктов. По сути он является первичным, так как после нагрева в нем теплоноситель попадает в основной теплообменник.

Устройство конденсационного котла

Для образования конденсата нужно добиться охлаждения пара, который образуется в результате продуктов сгорания газа ниже точки росы — 56 градусов при использовании магистрального газа. Необходимость подачи остывшей обратной воды позволяет расширить отопительную систему, например, можно сделать теплые полы, что невозможно осуществить, имея конвекционный котел.

Необходимость получения на выходе пониженной температуры требует установку радиаторов с повышенной теплоотдачей, например, алюминиевые и биметаллические, которые являются достаточно дорогими. С чугунными батареями эффективной работы добиться будет невозможно.

У обычных котлов температура продуктов сгорания достаточно высокая и поэтому конденсат практически не образуется. Энергия частично тратится впустую, но при этом не подвергаются агрессивному воздействию детали агрегата и сам дымоход.

Конденсаторный котел выпускается только с закрытой камерой сгорания в отличие от конвекционного, который бывает как с закрытой, так и открытой, в зависимости от модели. Закрытая камера является наиболее безопасной. Она оборудуется вентилятором, при помощи которого воздух поступает в топку, избыточное давление само выталкивает отработанные газы через коаксиальный канал.

Таким образом, продукты сгорания не попадают в помещение, где работает котел. Если котел имеет мощность менее 30 кВт, канал можно обустроить в стене, с более высокой мощностью его необходимо смонтировать выше уровня крыши.

Дымоход выведен на крышу

Дополнительная теплота является залогом высокой эффективности (более 100 процентов) конденсационных котлов. Несмотря на высокую стоимость в сравнении с конвекционными, примерно в два раза, такие устройства более эффективны, имеют КПД в полтора раза выше конвекционных за счет пониженного потребления газа и окупаются в течение 3-х лет. Высокая стоимость таких котлов обусловлена применением материалов из нержавеющей стали, устойчивой к агрессивной среде, и технологий, позволяющих сварить ее.

Особенности работы конденсационных котлов

При работе конденсационных котлов образуется кислый конденсат. Разумеется, конденсат образуется и при работе обычных котлов, но чаще всего о его существовании владельцы оборудования не догадываются или не задумываются, т.к. почти весь он улетает в трубу. Хотя задуматься-то как раз не мешало бы – этот конденсат, попадая в атмосферу, приводит к образованию кислотных дождей в местах концентрации обычных котлов.

А вот владельцам конденсационных котлов волей-неволей приходится задуматься о том, что делать с конденсатом. А его, кстати, образуется немало. Так конденсационный котел мощностью менее 30 кВт за период работы, равный 1 суткам, собирает около 30 л конденсата. Чаще всего накопленный конденсат просто сливают в канализацию. Согласно правилам эксплуатации котлов, можно сливать конденсат без его нейтрализации из котлов мощностью до 150 кВт, т.е. для большинства моделей бытового класса. В противном случае нужно установить нейтрализатор (емкость с щелочными материалами, например, гранулами магния и калия) и периодически менять его, что, конечно, доставляет некоторые неудобства, но вполне по силам каждому.

Николай Иванов, Региональный менеджер компании «Navien»

«В последних моделях котлов Navien вентилятор установлен под горелкой – в отличие от котлов европейских производителей, где вентилятор расположен в верхней части. Нижнее расположение вентилятора увеличивает длину дымоудаления – до 8 м

Кстати, обычные котлы тоже решают проблему конденсата, только иначе, чем конденсационные. В конвекционных котлах делается все, чтобы вывести как можно больше конденсата в трубу, чтобы он не накапливался на теплообменнике и не разрушал его. Для этого отработанные газы выпускают «в трубу» при температуре 140-160°С, при охлаждении их до более низких температур в дымоходе уменьшается тяга, и конденсат начинает скапливаться в котле, к чему обычный котел абсолютно не готов.

Температура газов на выходе из конденсационного котла гораздо ниже (всего на 10-15°С выше температуры теплоносителя), ведь почти вся тепловая энергия утилизируется в котле. Поэтому отработанные газы из него можно выводить не только вверх на крышу, но и через стену, а сам дымоход делать меньшего диаметра и изготавливать из пластика.

Следует помнить, что выбор материала для дымохода конденсационного котла должен быть строже, чем для обычного. Ведь вся влага, которая не сконденсировалась на теплообменнике в котле, обязательно сконденсируется в дымоходе и начнет разъедать его. Поэтому дымоход для котла конденсационного типа изготавливают устойчивого к кислой среде материала – нержавеющей стали или пластика, а горизонтальным его участкам придают небольшой уклон, чтобы вода, образовавшаяся при конденсации попавшего в дымоход пара, сливалась под действием силы тяжести обратно в котел.

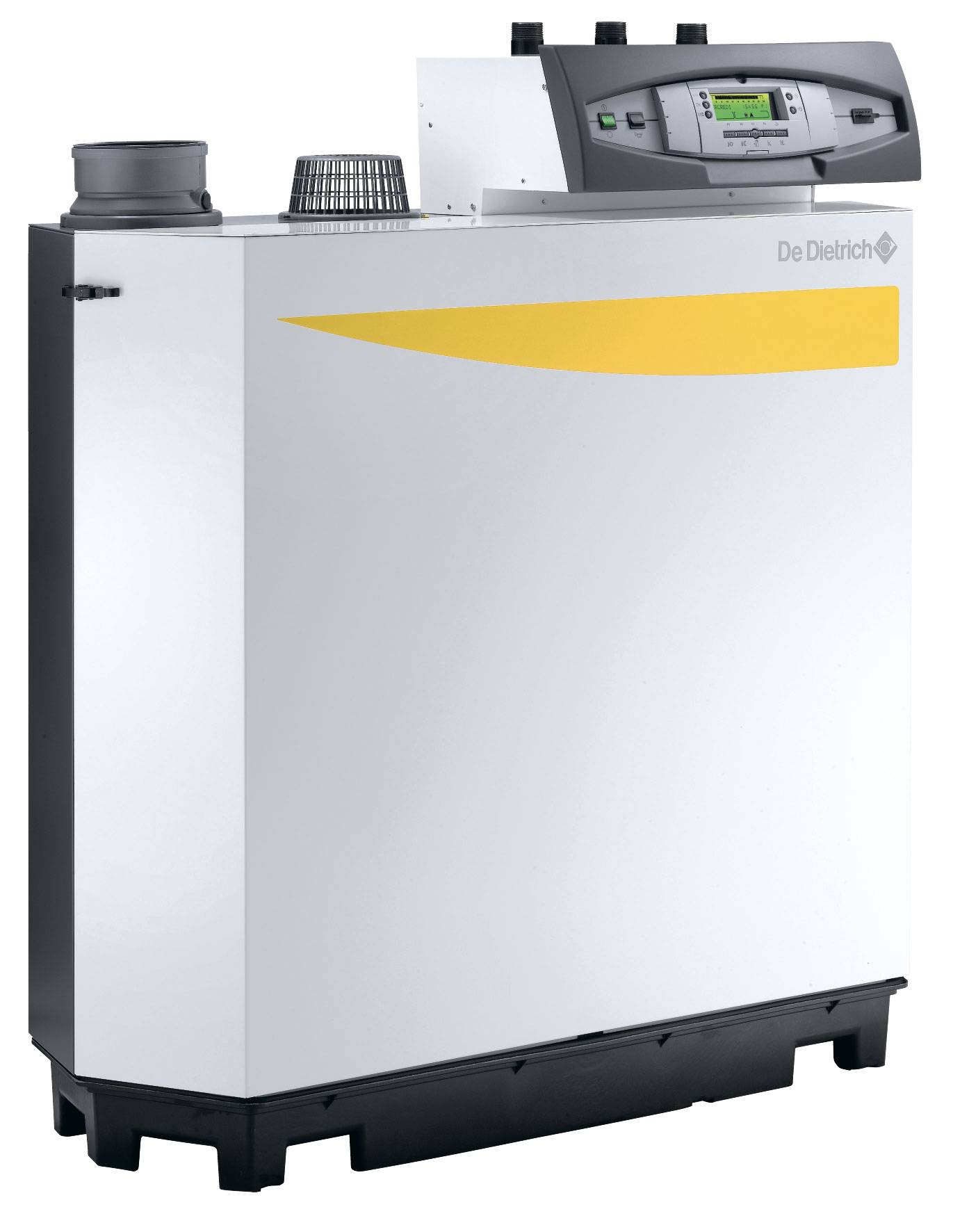

Напольные конденсационные газовые котлы De Dietrich С 230 Eco

Другой значимой особенностью конденсационного котла является его повышенная чувствительность к качеству поступающего в камеру сгорания воздуха. Наличие заметного количества пыли в воздухе приводит к быстрому износу вентилятора. Кстати, это характерно для всех котлов, имеющих закрытую горелку, не только конденсационного типа. Но не только запыленность воздуха влияет на эффективность газового котла, но и его температура.

Как показывает практика, в морозы канал для подвода воздуха может обмерзать, поскольку температура отработанных газов в конденсационном котле довольно низкая, и они не способны в достаточной степени прогревать стенки дымохода. Это приводит к уменьшению поступления кислорода, необходимого для горения топлива, и, как следствие этого, к снижению КПД самого котла. Поэтому в особо суровых климатических условиях смогут работать далеко не все модели конденсационных котлов.

Как видно, проектирование системы отопления с помощью газового конденсационного котла – не простая задача, здесь обязательно требуется помощь специалистов.

Разница между конвекционным и конденсационным котлами

На выходе из камеры сгорания дымовые газы еще имеют относительно большой запас тепла. Конструкция конденсационного котла позволяет усвоить его существенную часть. При этом выхлоп сильно остывает. В специальной камере обильно образуется влага.

Особенности отопителя нового поколения:

1. КПД составляет 98-99%. По отечественным нормам — 110-130%.
2. Возможна работа только с низкотемпературными системами («теплый пол» и т.п.).
3. Скопившуюся за счет конденсации паров жидкость запрещается сбрасывать в общую автономную канализацию, т.е. в условиях загородного участка она утилизируется отдельно либо сначала нейтрализуется щелочью. В противном случае бактерии в септике погибнут. В централизованную канализацию отведение разрешено.

Тот факт, что КПД по отечественным нормам превышает 100%, объясняется следующим: в СССР за максимум принимали не абсолютный запас тепловой энергии в топливе, а ту его часть, которую, как тогда считалось, теоретически можно усвоить. Конденсационные котлы превысили этот порог, поэтому их КПД больше сотни. Отчасти данная технология получила развитие благодаря появлению новых видов нержавеющей стали, устойчивых к воздействию конденсата. Последний представляет собой кислотный раствор, хотя и менее едкий, чем в случае с твердотопливными аналогами.

Конденсационные котлы стоят намного дороже конвекционных. Но благодаря высокой экономичности срок окупаемости у них невелик.

Достоинства

Конвекционные котлы имеют меньшую эффективность в отличие от конденсационных моделей. Такие агрегаты производят нагрев теплоносителя только благодаря теплу, получаемому в результате сжигания газа. При этом примерно 20 процентов энергии уходит вместе с продуктами сгорания в атмосферу.

Но несмотря на это, такие котлы имеют ряд следующих немаловажных достоинств, которые определяют популярность среди потребителей:

• одним из самых значительных достоинств — существенно низкая цена по сравнению с конденсационным, в полтора — два раза.
• способ установки может быть как настенным, так и напольным. Имеет чугунный теплообменник, который является одним из самых надежных и прослужит долгое время.
• малое количество кислотного конденсата, который образуется в процессе эксплуатации котла, основная масса которого уходит в трубу вместе с продуктами сгорания.
• имея открытую камеру сгорания, использует воздух окружающей среды для процесса горения, благодаря чему воздух в помещении, где установлен газовый котел, охлаждается.
• несложный монтаж, ремонт и демонтаж.

• простая конструкция.

• небольшой уровень шума в процессе работы.
• широкий выбор моделей, как одноконтурных, так и двухконтурных.

Виды конденсационных котлов

Конденсатные котлы классифицируются по следующим критериям:

• по типу установки: напольные или настенные;
• по количеству контуров: одно- или двухконтурные.

Конденсационные напольные котлы имеют не только большие габариты, а и могут оснащаться выносными насосами и прочим оборудованием, требующим для установки отдельного помещения. Они обычно бывать одноконтурными и предназначены для отопления больших площадей. Их преимуществами являются ремонтопригодность и простота конструкции.

Конденсационные настенные котлы от напольных отличаются компактностью размером и относительно малым весом. Все узлы и агрегаты расположены внутри корпуса, выносных элементов нет. Выпускаются в одно- и двухконтурном исполнении, просты в подключении, неприхотливы в эксплуатации.

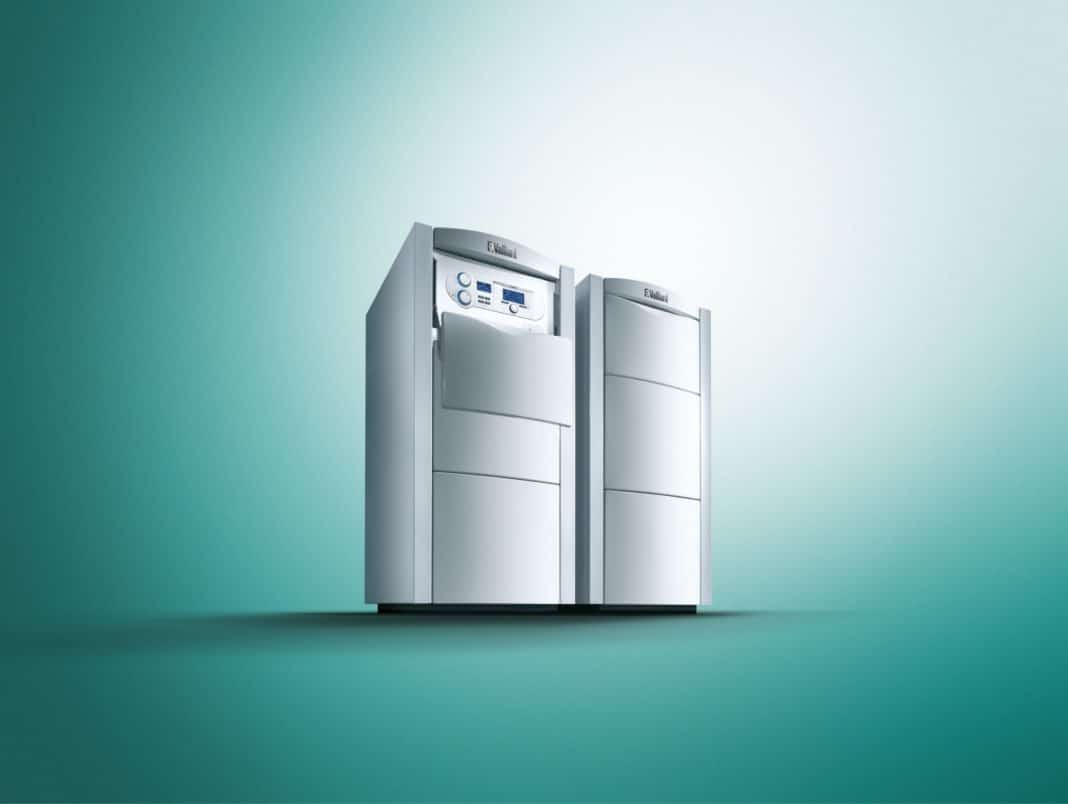

Конденсационный котел одноконтурный напольный

Одноконтурные отопительные котлы для обогрева помещений могут применяться не только в отопительных системах, а и для горячего водоснабжения, при условии наличия бойлера. Отличаются простотой конструкции, низкой стоимостью, по сравнению с двухконтурным котлом, высоким КПД и мощностью нагрева, экономным расходом топлива.

Двухконтурный конденсационный газовый котёл выпускается с накопительным бойлером или с теплообменником проточного типа. Может использоваться для отопления или подогрева воды без необходимости приобретения отдельного бойлера. Компактный, легко устанавливается и обслуживается, монтаж выполняется напольным или настенным способом.

Сравнение с конденсационным котлом

При эксплуатации конденсационного оборудования вода в возвратном контуре должна охлаждаться как можно больше, чтобы появился конденсат. Капли выпадают из продуктов горения, которые насыщены парами. Теплоноситель получает дополнительную энергию и повышает температуру до поступления в теплообменник котла.

В конденсационных моделях стоят дополнительные камеры обмена тепла и выпадения конденсата, которые называются экономайзерами. Отсеки выполняются из металла, трудно поддающегося коррозии, т. к. стенки контактируют с жидкостью. В конвекционных агрегатах тепло получается только за счет сгорания газа, а тепло от конденсации не используется.

Для конденсационных котлов требуется особая конструкция магистрали, чтобы происходило охлаждение энергоносителя до низкой температуры. Применяются массивные и дорогие радиаторы, а если жидкость не охладится, система с агрегатом будет работать с КПД ниже заявленного в паспорте. Оборудование не выпускается с топками открытого типа.

Способы установки

Напольный котел Напольный или настенный вариант выбирается в зависимости от мощности и обогреваемой площади. Настенные агрегаты обеспечивают отопление помещения не больше 200 м2 и отличаются производительностью не больше 14 л/мин. Если потребности строения выше, устанавливается напольный агрегат.

Напольный

Оборудование монтируется на полу или специальном фундаменте, а элементы обвязки приобретаются отдельно от котла.

Выпускаются виды агрегатов:

• жаротрубные стальные котлы;
• газовое чугунное оборудование.

Первый вид имеет повышенную мощность и высокое значение КПД. Теплообменник выполняется в форме цилиндра со сварным соединением, содержит в составе стальные коллекторы для передвижения воды. Газовая камера сгорания получает приготовленный газо-воздушный состав от дутьевой горелки.

Чугунное оборудование чаще производится с секционными теплообменниками, имеет дутьевые или трубчатые горелки. Мощность котлов средняя, вес намного ниже жаротрубных котлов. Чугунный теплообменник служит длительное время при соблюдении определенного температурного режима. Для монтажа первый и второй тип котлов поставляется в разобранном виде из-за значительной массы.

Настенный

Настенная модель Подвесной газовый конвекционный котел монтируются на вертикальном ограждении или для него сваривается металлическая рама. Теплообменник делается из стали или меди, горелки чаще выполняются трубчатого типа. Настенное оборудование компактно размещается в помещении, котлы поступают в продажу со всеми необходимыми элементами и деталями обвязки. Продажный комплект представляет собой своеобразный котельный узел с управлением от пульта.

Настенный вариант с открытой камерой покупают не часто, хотя он стоит дешевле и не зависит от поставок электричества. Закрытые настенные котлы приобретают чаще, популярные модели компактные, имеют привлекательный вид. Производители применяют передовые технологии, оборудование снабжено современной электронной начинкой. Это может стать недостатком, т. к. электроника не выдерживает перепадов напряжения и зависит от электросети.

Нормы размещения конденсационных котлов

Конденсационные котлы для отопления и горячего водоснабжения дома, устанавливаются в строгом соответствии с действующими СНиП и санитарными нормами. Отдельно оговариваются требования, предъявляемые к помещению, используемому под нужды котельной и системе дымоотведения.

Рекомендации направлены на обеспечение безопасности и сведению к минимуму вероятности возникновения аварийных ситуаций. Нормы оговариваются в СП 60.13330 (СНиП 41-01-2003) , СП 62.13330 (СНиП 42-01-2002) .

Каким должно быть помещение под котел

Конденсационный котел, во время работы не сжигает воздух из помещения, поэтому, требования, указанные в СНиП, гораздо ниже, чем для атмосферного оборудования. Обязательные нормы для установки:

• Площадь помещения не менее 8 м². Места должно быть достаточно, чтобы обеспечить возможность подключения бойлера и беспрепятственного доступа ко всем важным узлам для обслуживания.
• Котлы с закрытой камерой сгорания, можно закрывать декоративными перегородками, встраивать в мебель.
• Обязательно оснащение системой водоподготовки и фильтрации.
• Допускается подключение в любом нежилом помещении, отделенном от коридора или жилых комнат, дверным проемом.
• Стены и пол, облицовываются негорючими отделочными материалами. Высота потолков, не менее 2,2 м. Навесной котел располагают в пределах 0,8 -1,6 м от уровня пола.

Устройство отвода дымовых газов

В котлах закрытого типа, используется принудительный отвод продуктов сгорания и забор воздуха. Циркуляция воздушных масс, осуществляется посредством коаксиальных дымоходов, представляющих собой конструкцию типа «труба в трубе».

Современное котельное оборудование, снабжено независимыми выходами дымоудаления. Отвод продуктов сгорания, осуществляется в обычный дымоход, а забор воздуха, выполняется через небольшое отверстие в стене.

Принцип работы газового котла конденсационного типа с коаксиальным дымоходом, заключается в следующем:

• Внутри корпуса котла, расположены две турбины. Первая, нагнетает воздух на горелку и соединяется с наружной трубой, вторая, отводит продукты сгорания и подключена к внутренней полости коаксиального дымохода.
• Забор воздуха происходит принудительно, через верхнюю полость трубы. Отвод продуктов сгорания, через сердцевину дымохода.

Дымоходы для котлов конденсационного типа, выполняют в нескольких вариантах. Так как температура отходящих газов не превышает 110°С, можно поставить пластиковую трубу, отличающуюся простотой монтажа и дешевизной, либо, выбрать вариант из нержавеющей стали. При обустройстве общего вертикального дымохода, как правило, выбирают утепленную сэндвич-трубу.

Плюсы и минусы конденсационных котлов

Перед тем как окончательно решиться на приобретение, необходимо тщательно проанализировать все плюсы и минусы конденсационных газовых котлов. Преимущества и недостатки становятся очевидными, если учесть теплотехнические характеристики, реальный опыт эксплуатации и другие аспекты.

На некоторые нюансы обращают внимание отзывы тех, кто уже какое-то время пользуется конденсационным отопительным оборудованием. Что показывает практика?

Преимущества конденсационного оборудования

Выгода от установки конденсационного газового котла, очевидна. Экономия, по сравнению с атмосферным котельным оборудованием, составляет порядка 30-45%. В режиме конденсатообразования, КПД конденсационных котлов достигает 108-109%. Если учесть, постоянное повышение расценок на «голубое топливо», с каждым годом, установка становится экономически целесообразнее.

Дополнительные преимущества установки конденсационного котельного оборудования:

• Возможность отопления теплых полов – конденсационное оборудование разрабатывалось с учетом подключения к низкотемпературным системам обогрева (теплым полам). Но, при необходимости, допускается монтаж комбинированной системы отопления (одновременно подключаются радиаторы и теплые полы).
• Экономичность – модуляционная горелка, высокий КПД и погодозависимая автоматика, существенно снизили расход топлива, что особенно заметно, если планируется сделать отопление на сжиженном газе. При установке газгольдера или газобаллонного узла, оптимальным выбором остается подключение конденсационного агрегата.
• Срок службы конденсационных котлов – минимальный период эксплуатации 12-15 лет. За это время, котел полностью окупается и со временем начинает приносить стабильный доход, в виде сокращения расходов на обогрев жилых помещений.

4 Преимущества конденсатных обогревателей

Объясняется это тем, что в этом случае применяется несколько другая формула расчетов. У температуры сгорания существует две крайние точки: высшая и низшая. Высшее значение получается из суммы низшей и температуры образования конденсата.

Полученный результат и определяет коэффициент полезного действия. Тепло, относящееся к низшему показателю, в полном объеме используется в первом теплообменнике. Тепловая энергия, получаемая путем конденсации, составляет от 8 до 11% от общего объема тепла.

Поэтому и получается окончательный результат от 108 до 111%. Конденсационные котлы имеют и ряд других преимуществ:

1. 1. Обогреватели небольшой мощности обладают небольшими размерами и не занимают много места в квартире или загородном доме.
2. 2. Расход топлива на 35% меньше, чем у обычных агрегатов.
3. 3. Котел можно подобрать точно под расчетные параметры и не переплачивать за лишнюю мощность.
4. 4. Конденсатное оборудование на 70% более экологичное, чем обычные газовые котлы.
5. 5. Вместо металлических дымоходов, можно устанавливать более дешевые пластиковые трубы, так как выхлопные газы обладают низкой температурой.

Главный недостаток — это высокая цена

Необходимо продумать способ отвода конденсата из-за наличия в нем кислоты. Котел средней мощности за сутки образует около 35 литров конденсируемой жидкости. К негативному фактору можно отнести низкую температуру нагрева воздуха в помещении.

Для правильной работы котла необходимо, чтобы температура теплоносителя в обратном трубопроводе не превышала 40 °C. Поэтому если в отоплении нет системы «теплый пол», то для обогрева следует ставить дополнительные батареи. В регионах с сильными морозами конденсационные котлы для обогрева помещений будут неэффективны.

Топ 5 конденсационных газовых котлов по рейтингу

Предпочтительный газовый конденсационный котлоагрегат такой, который отвечает насущным потребностям собственника дома по объемам выработки тепловой энергии, оборудован современной автоматикой для экономной и безопасной эксплуатации и имеет доступную цену.

Важно отметить, что понятием «низкой цены», конденсационные котлоагрегаты не обладают, они изначально имеют высокую стоимость из-за применения высокопрочных материалов.

BAXI LUNA Platinum+ 1.32

Это газовый конденсационный напольный котел от итальянского известного изготовителя. Котлоагрегат одноконтурный, рассчитанный исключительно для отопления.

Преимущества модификации:

1. Сверхвысокий КПД – 105,7 %.
2. Площадь нагрева до 350 м2.
3. Теплопроизводительность – 35 кВт.
4. Низкий удельный расход топлива, максимальный расход газа не выше 3.49 м3/час.
5. Универсальность по топливу, работает с любыми видами газа — магистральный/сжиженный.
6. Полнофункциональная защита.
7. Предварительная очистка конденсата.
8. Предварительная очистка питательной вода — встроенный фильтр.
9. Цена: 83420 руб.

Недостатки напольного конденсационного котла Baxi:

• работает только с низкотемпературными теплоносителями в системе «теплый пол»;
• высокая стоимость;
• реализуется только под заказ, длительный период доставки.

Buderus Logamax plus GB062-24 KD

Также конденсационный котел немецкой компании. Модель с теплопроизводительностью 24 кВт предназначенная для отопления жилых домов.

Преимущества модификации конденсационных котлов Buderus:

1. Сверхвысокий КПД – 103,0 %.
2. Площадь нагрева до 250 м2.
3. Теплопроизводительность – 24 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.18 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Высокий уровень автоматизации и контроля работоспособности узлов установки.
7. Цена: 63700 руб.

Недостатки котлоагрегата – высокая стоимость котла и ремонтных работ.

Bosch Condens 2500W WBC 24-1

Турецкий двухконтурный газовый котел с мощностью по отоплению – 24 кВт.

Преимущества модификации:

1. Сверхвысокий КПД – 110,0 %.
2. Площадь нагрева до 192 м2.
3. Теплопроизводительность по отоплению – 24 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.18 м3/час.
5. Высококачественные конструкционные материалы, долговечность работы котла.
6. Высокий уровень автоматизации и контроля теплотехнических процессов.
7. Расширительный бак – 6л.
8. Цена: 89670 руб.

Недостатки конденсационного котла Bosch:

• недоступность для работы на сжиженном газе;
• высокая стоимость котла и ремонтных работ.

Vaillant ecoTEC plus VU INT IV 246/5-5

Немецкий бренд Vaillant – лидер в производстве бытовых отопительных котлоагрегатов, выпускает одноконтурную конденсационную модель ecoTEC plus VU INT IV 246/5-5 со стальным теплообменным аппаратом. Котел, рассчитан для нагрева жилых и общественных помещений до 200 кв.м.

Преимущества котла Vaillant:

1. Сверхвысокий КПД – 108,0 %.
2. Площадь нагрева до 200 м2.
3. Теплопроизводительность по отоплению – 20 кВт.
4. Низкий удельный расход топлива, максимальный расход газа не выше 2.6 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Дистанционное управление.
7. Высокий уровень автоматизации и контроля работоспособности узлов установк
8. Расширительный бак – 10 л.
9. Цена: 62270 руб.

Недостатки котлоагрегата -высокая стоимость котла и ремонтных работ.

Viessmann Vitodens 100-W B1HC043

Еще один немецкий одноконтурный конденсационный котлоагрегат. Мощная модель — развивает до 35 кВт и способна обогревать 350 кв.м.

Котел Viessmann Vitodens. Источник фото: ferencziepuletgepeszet.hu

Преимущества котла Viessmann:

1. Сверхвысокий КПД – 108,7 %.
2. Площадь нагрева до 350 м2.
3. Теплопроизводительность по отоплению – 35 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.46 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Дистанционное управление.
7. Высокий уровень автоматизации и контроля процессов горения.
8. Цена: 105806 руб.

Недостатки котлоагрегата – высокая стоимость котла и ремонтных работ.

Рекомендации по выбору

Принцип работы конденсационного котла. Чтобы повысить эффективность газового котла, придуман поэтапный нагрев жидкости в системе отопления.

1. Сначала теплоноситель подготавливается в конденсационной камере. Тепловая энергия возникает вследствие конденсации паров из продуктов горения газа. В обычных котлах это тепло уходит в трубу.
2. На втором этапе в теплообменнике происходит нагрев жидкости (вода или антифриз) за счет сгорания голубого топлива. Благодаря предварительному повышению температуры теплоносителя в конденсационной камере экономия топлива достигает 20%.
3. Плюсы и минусы конденсационных котлов. При покупке конденсационного котла следует учитывать достоинства и недостатки такого оборудования.

Главными плюсами современных отопительных приборов специалисты считают:

1. высокий КПД;
2. низкое потребление газа;
3. снижение нагрузки на все узлы и детали котла;
4. возможность работы в качестве конвекционного оборудования (в случае сбоев в сети).
5. К слабым сторонам конденсационных моделей следует отнести:
6. необходимость создания определенных условий;
7. утилизация конденсата;
8. высокая цена.

Разновидности. Конденсационные газовые котлы бывают нескольких типов.

1. По количеству подключаемых контуров различают одно- и двухконтурные модели. Первые позволяют обогревать только систему отопления, вторые предназначены для одновременного подогрева теплоносителя и организации горячего водоснабжения.
2. Монтировать конденсационные газовые котлы можно на пол или на стену. Настенное оборудование выглядит компактнее и легче, напольные конструкции обладают максимальной мощностью.

Материал теплообменника. В самой агрессивной обстановке находится такой узел газового котла, как теплообменник. Его долговечность зависит от металла или сплава, из которого он изготовлен.

1. Традиционным материалом для изготовления теплообменников является чугун. Он чувствителен к перепадам температур, при сильных колебаниях конструкция может треснуть. При этом чугунные теплообменники достаточно устойчивы к коррозии, они отличаются долговечностью и надежностью.
2. Алюминиевые теплообменники выделяются легкостью и компактными размерами. Материал подвержен коррозии, на стенках со временем образуется налет солей, который необходимо периодически удалять.
3. Медные теплообменники сочетают легкость, компактные размеры и хорошую теплоотдачу. Они долго противостоят коррозии, но изнашиваются быстрее, чем стальные или чугунные конструкции.
4. Теплообменники из нержавейки не боятся коррозии, внутренняя поверхность всегда остается чистой благодаря самоочищению конденсатом. Но стоимость котлов с теплообменниками из нержавеющей стали будет высокой.

Комплектация. Конденсационные газовые котлы относятся к дорогостоящему оборудованию. Поэтому понятно желание потенциальных покупателей сэкономить. Однако следует учитывать не только цену прибора, но и его комплектацию. Покупка таких элементов, как циркуляционный насос, расширительный бачок, воздухоотводчик приведет к серьезным дополнительным затратам.

Редакция журнала expertology совместно с аналитиками сервиса rankquality.com отобрала в обзор 12 лучших газовых котлов конденсационного типа. Приобрести эти модели можно в специализированных магазинах страны. При распределении итоговых позиций отправной точкой стало мнение экспертного сообщества, также учитывались отзывы российских пользователей.

История появления конденсационного газового котла

В далеких пятидесятых годах впервые стали появляться модели котлов конденсационного типа. Эти модели не были совершенны как сегодня, и за время своей эволюции претерпели множественные изменения. Ну уже в те далекие годы котлы данного типа демонстрировали довольно серьезные показатели экономии топлива. Этот важный фактор и по сей день является основным, который делает кондиционные котлы очень привлекательными для покупателей.

В те годы использовались теплообменники из чугуна или из стали, что делало их недолговечными. Под воздействием конденсата котлы быстро выходили из строя из-за сильнейшей коррозии. Лишь в семидесятых годах на смену чугуну из стали пришли новые материалы и технологии. Многие элементы котлов, в том числе и теплообменники, начали изготавливать из нержавеющей стали. Подобная модернизация в разы продлила срок службы конденсационного котла. Множественные эксперты сходятся в Едином мнении, что котлы данного типа в современном виде представляют собой надежные, очень экологичные, и очень эффективные в плане КПД отопительные устройства. Эксперты также считают, что кондиционные котлы ожидает очень перспективное будущее. В СССР тоже проводились исследования в этом направлении, но какого-либо серьёзного развития данная технология не получила.

Принцип работы конденсационного газового теплогенератора

Прежде чем мы расскажем о нюансах конденсационной технологии, отметим, что энергоэффективный, а значит комфортный и экономичный загородный дом — сбалансированное строение. Это означает, что, помимо замкнутого теплоизоляционного контура, все элементы коттеджа, включая инженерную систему, должны быть оптимально подобраны друг к другу

Поэтому так важно выбрать котёл, который хорошо сочетается с низкотемпературной отопительной системой «теплый пол», а также позволит сократить расходы на покупку энергоносителя в долгосрочной перспективе

Сергей БугаевТехнический специалист компании Ariston

В России, в отличие от европейских стран, конденсационные газовые котлы менее распространены. Помимо экологичности и большего комфорта, данный вид оборудования позволяет уменьшить затраты на отопление, т.к. такие котлы работают на 15-20% экономичнее обычных.

Если посмотреть технические характеристики конденсационных газовых котлов, то можно обратить внимание на КПД оборудования — 108-110%. Это противоречит закону сохранения энергии. В то время как, указывая КПД обычного конвекционного котла, производители пишут, что оно составляет 92-95%

Возникают вопросы: откуда появляются эти цифры, и почему конденсационный газовый котёл работает эффективнее традиционного?

В то время как, указывая КПД обычного конвекционного котла, производители пишут, что оно составляет 92-95%. Возникают вопросы: откуда появляются эти цифры, и почему конденсационный газовый котёл работает эффективнее традиционного?

Дело в том, что такой результат получается благодаря методике теплотехнического расчёта, применяемой для обычных газовых котлов, не учитывающей один важный момент испарение/конденсацию. Как известно, при сгорании топлива, например, магистрального газа (метана CH4), выделяется тепловая энергия, а также образуется углекислый газ (CO2), вода (H2O) в виде пара и ряд других химических элементов.

В обычном котле температура дымовых газов после прохождения через теплообменник может доходить до 175-200 °C.

 И водяной пар в конвекционном (обычном) теплогенераторе фактически «вылетает в трубу», унося с собой в атмосферу часть теплоты (выработанной энергии). Причём величина этой «потерянной» энергии может доходить до 11%.

Чтобы повысить эффективность работы котла, надо задействовать это тепло до того, как оно уйдёт, и передать его энергию через специальный теплообменник теплоносителю. Для этого нужно охладить дымовые газы до температуры т.н. «точки росы» (около 55 °C), при которой происходит конденсация паров воды с выделением полезной теплоты. Т.е. — задействовать энергию фазового перехода для максимального использования теплотворной способности топлива.

Возвращаемся к методике расчёта. Топливо имеет низшую и высшую теплотворную способность.

• Высшая теплотворная способность топлива — это количество теплоты, выделившейся при его сгорании с учётом энергии водяного пара, содержащегося в дымовых газах.
• Низшая теплотворная способность топлива — это количество выделившейся теплоты без учёта энергии, скрытой в водяном паре.

КПД котла выражается в количестве тепловой энергии, полученной при сгорании топлива и переданной теплоносителю. Причём, указывая КПД теплогенератора, производители могут по умолчанию рассчитать его по методике с применением низшей теплотворной способности топлива. Получается, что реальный коэффициент полезного действия конвекционного теплогенератора на самом деле составляет около 82-85%, а конденсационного (помним об 11% дополнительной теплоты сгорания, которые он может «забрать» из водяного пара) – 93 – 97%.

Отсюда и появляются цифры КПД конденсационного котла, превышающие 100%. Благодаря высокому КПД такой теплогенератор расходует меньше газа, чем обычный котёл.

Сергей Бугаев

Максимальную эффективность конденсационные котлы обеспечивают, если температура обратной линии теплоносителя меньше 55 °C, а это низкотемпературные системы отопления «тёплый пол», «тёплые стены» или системы с увеличенным количеством секций радиаторов. В обычных высокотемпературных системах котёл будет работать в конденсационном режиме. Только в сильные морозы нам придётся поддерживать высокую температуру теплоносителя, в остальное время, при погодозависимом регулировании, температура теплоносителя будет ниже, и за счёт этого в год мы сэкономим 5-7%.

Максимально возможная (теоретическая) экономия энергии при использовании теплоты конденсации составляет:

• при сгорании природного газа – 11%;
• при сгорании сжиженного газа (пропан-бутан) – 9%;
• при сгорании дизельного топлива (солярки) – 6%.

Сравнение конденсационных котлов

Модели котлов находятся в одном ценовом сегменте.

Условия подбора:

• Мощность: 24-25 кВт
• КПД: более 100%
• Одноконтурный
• Цена: до 50000 рублей

Учитывая данные параметры, нашлось две модели,  полностью удовлетворяющие установленные параметры.

	Газовый котел Baxi Duo-tec Compact 1.24	Газовый котел Protherm Рысь К 25 MKO
Стоимость, сентябрь 2017	44590	49585
Максимальная тепловая мощность, кВт	24	25
Минимальная тепловая мощность, кВт	3.4*	6
КПД, %	105.7	108.5**
Материал теплообменника	нержавеющая сталь	алюминиево-кремниевый сплав
Расход природного газа	2.61 м³/час	3.2 м³/час

*По отзывам, в модели Baxi минимальная тепловая мощность занижена, на деле она составляет 4.7 кВт.

**Относительно модели Protherm, то в таблице указан показатель при режиме частотной нагрузки (примерно 30%) и температуре 40/30 °С. При работе в полном низкотемпературном режиме 50-30°С КПД составит 104%. Кроме всего прочего, уровень шума у турбины значительно выше, чем у Baxi.

Так как модель от Protherm совсем недавно на российском рынке, то отзывов совсем немного, но если учесть отзывы о конвекционных котлов этого же бренда, можно полагать, что качество на высоком уровне.
