Что такое канальная сплит-система: разновидности и варианты устройства

Инструкции по эксплуатации и техобслуживанию

В документации есть схема сплит системы. На ней есть все узлы устройства. Для управления есть пульт дистанционного управления (ДУ). Им можно менять силу и направление воздушного потока по вертикали − кнопка «SWING». В горизонтальной плоскости потоки воздуха распределяют при помощи решетки. Ее поворачивают вручную. Запрещено руками двигать жалюзи, если блок включен.

Чертеж пульта есть в инструкции. На нем указаны все кнопки и их назначение. Ниже в таблице приведен стандартный набор клавиш.

№ п/п	Функция кнопки	Описание
1	уменьшение температуры	—
2	увеличение температуры	—
3	выбор режима	AVTO (автоматический режим)
COOl − охладить
DRY − осушить
HEAT − подогреть
FAN − вентилировать
4	регулировка жалюзей	SWING
5	сброс настроек	—
6	скорость работы вентилятора	LOW – низкая скорость
MED – средняя скорость
HIGH – высокая скорость
7	таймер включения	ей задают время, одно нажатие + 30 минут
8	режим «сон»	—
9	таймер выключения	ей задают время, одно нажатие + 30 минут
10	включить/выключить	ONN/OFF

В инструкции подробно описаны все режимы работы. В бытовых моделях это осушение воздуха, нагрев, вентиляция, сон. Устройство в режиме «сон» автоматически управляет вентилятором (скорость вращения), температурой, отключается самостоятельно через 7 часов. В течение этого времени в комнате поддерживается оптимальный микроклимат.

Плюсы и минусы

К основным преимуществам такого оборудования относят:

• высокая производительность;
• возможность установки нескольких испарительных блоков;
• надежность;
• возможность поддержания температуры в нескольких комнатах.

Благодаря установке мощных блоков, канальные кондиционеры могут обеспечивать заданные параметры температуры даже на большой площади. Установка дополнительных испарительных блоков и подключение их к одному центральному компрессору позволит сэкономить денежные средства, при необходимости включения других помещений.

Помимо положительных качеств, у такой аппаратуры есть и свои минусы:

• высокая стоимость;
• высокая требовательность к проектированию;
• сложность в монтаже;
• высокий уровень шума при неправильном расположении.

Оборудование канального типа может обойтись в круглую сумму. Причем, чем больше количество блоков, и чем длиннее шахты – тем дороже. Такие затраты окупаются лишь при постоянном использовании аппаратуры в нескольких комнатах одновременно.

Процесс монтажа невозможно выполнить без помощи квалифицированных специалистов. Благодаря устройству кондиционеров канального типа, планировку воздуховодов необходимо продумывать заранее, учитывая все параметры работы оборудования.

Устройство сплит систем

Главная функциональная особенность сплит-системы – возможность не только охлаждения, но и подогрева воздуха в комнате дома. У разных моделей есть свои ограничения по уличной температуре, при которой они могут работать в таком режиме, но все же это возможно. Обычный напольный кондиционер с водяным испарителем подобное делать не может.

Принцип работы сплит-системы

Бытовая сплит-система обычно состоит из пары блоков:

1. Наружный (вентилятор, компрессор и теплообменник-конденсатор).
2. Внутренний (теплообменник-испаритель, воздушные фильтры и вентилятор).

В ряде случаев внутренних блоков может быть в сплит-системе несколько, по одному на каждое помещение. Между собой комнатная и уличная части рассматриваемого кондиционера соединяются медными трубками, по которым циркулирует хладагент (фреон). Воздухообмена между этим блоками не происходит.

Циркуляция воздуха в бытовой сплит системе

Обычная сплит-система это не приточно-вытяжная вентиляция. Она не подает в кондиционируемое помещение воздух, а только охлаждает тот, что уже находится внутри. Однако помимо бытовых установок есть также канальные модели, монтируемые в воздуховоды вентиляционной системы. Вот эти кондиционеры остужают либо слегка подогревают втягиваемый с улицы воздух. Но в быту подобная техника из-за дороговизны практически не применяется.

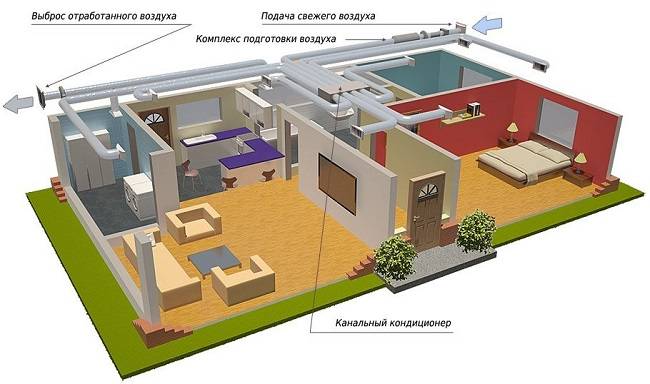

Конструкция канальной сплит-системы

Охлаждение воздушных масс в двухблочной системе кондиционирования происходит за счет непрерывного перехода хладагента из состояния газа в жидкость и обратно. При этом процессе происходит забор/выделение тепла на теплообменниках внутреннего и внешнего блоков. В помещении испаритель тепловую энергию забирает, а на улице конденсатор ее отдает в атмосферу.

Типы

У сплит-систем кондиционирования предусмотрен один внешний и от одного до десятка внутренних блоков, подключаемых к основному (тому, что находится на улице).

По типу такие системы делятся на несколько видов: канальные, настенные, кассетные, напольно-потолочные, колонные.

Канальные

Предназначены для обслуживания больших площадей, которые часто делятся на несколько отдельных помещений.

Конструктивно состоят из двух блоков: наружного и внутреннего. Отличие в том, что внутренние узлы находятся над подвесными потолками и спрятаны.

Некоторые модели устанавливаются в чуланах. При этом воздух, который отходит от внутреннего блока, направляется внутрь помещения.

Настенные

Наиболее востребованные сплит-системы, созданные для применения в магазинах, квартирах, офисах и загородных домах.

Такие устройства рекомендуются для применения в помещениях с площадью от 10 до 100 квадратных метров. Наружная часть, как правило, фиксируется на улице, а внутренняя — в помещении.

По сути, именно такие устройства мы себе покупаем для установки дома или в офисных помещениях.

Кассетные с подачей воздуха в четыре стороны

Главным отличием является внутренний блок, который крепится под потолком. Чаще всего монтируется в бизнес-центрах, больших офисах, квартирах на этапе постройки, административных зданиях и кафетериях.

Напольно-потолочные с горизонтальным или вертикальным размещением

Универсальные устройства, которые чаще всего размещаются под потолком или возле пола.

Расположение зависит от конфигурации комнаты, а место монтажа определяется с учетом особенностей интерьера.

Установка таких моделей актуальна в том случае, когда применение других сплит-систем невозможно.

Иногда такие устройства монтируются из-за высокой скорости подачи воздуха, что актуально в больших помещениях — торговых центрах, офисах, конференц-залах и т. д.

Колонные

Раздельные системы с внутренним колонным блоком. Такие устройства часто называют шкафными кондиционерами из-за соответствующего внешнего вида.

Они не крепятся к полу, а ставятся в нужном месте, что упрощает вопрос монтажа. Остается только решить вопрос с подключением и подводом фреона.

В некоторых случаях могут крепится к стене. Устанавливаются в больших помещениях, имеют мощность от 8 до 20 кВт.

Тип блока выбирается с учетом поставленных задач. К примеру, для дома, квартиры, номера гостиницы и дачи подойдут канальные или настенные.

Для больших помещений лучше использовать последние три типа.

Моноблоки

В оконном блоке находятся все детали и узлы системы. Достоинства – возможность оградить решёткой на окне или над дверью, «законченность» устройства (структурно-функциональные блоки не разнесены, «2 в 1»). Недостатки: гораздо меньшая, по сравнению со сплит-системой, энергоэффективность, высокий уровень шума. По этой причине оконные блоки превратились из топового предложения в нишевое.

Мобильные кондиционеры – носимые блоки, которым нужно лишь одно: отверстие в стене для воздуховода, сбрасывающего на улицу перегретый воздух. Достоинства – такие же, как и у оконного кондиционера.

Недостатки мобильных кондиционеров:

• в каждой из комнат, где устройство применяется, сверлится отверстие под воздуховод, которое при неиспользовании закрывают заглушкой;
• необходимость в ёмкости, в которую будет сливаться водоконденсат;
• ещё худшая, чем у оконных кондиционеров, холодопроизводительность;
• устройство не рассчитано для комнат с площадью более 20 м2.

Разновидности сплит-систем

Различают бытовые и промышленные системы кондиционирования. Последние отличаются высокой производительностью и большим ресурсом.

Виды кондиционеров по месту размещения

• настенные — самая распространенная разновидность приборов с внутренним и наружным блоками;
• кассетные — дорогое оборудование монтируемое в потолке, используемое для охлаждения больших залов или жилых комплексов;
• канальные — кондиционеры с одним внутренним блоком, холодный воздух от которого распространяется по комнатам через систему гофрированных воздуховодов;
• колонные — агрегаты с крупногабаритным внутренним блоком,  расположенном на полу;
• напольные — устройства с невысоким внутренним блоком, размещаемым внизу стены;
• потолочные — системы с блоком небольшой глубины, который устанавливается на потолке.

Настенные сплит-системы получили наибольшее распространение благодаря удобству монтажа и невысокой цене. Их мощности достаточно для стандартных жилых помещений, поэтому они чаще всего встречаются в квартирах многоэтажных домов и загородных коттеджах.

Инверторные и обычные сплит-системы

По принципу работы различают инверторные и обычные кондиционеры. В обычных устройствах поддержание заданной температуры производится за счет включения/выключения компрессора. Это увеличивает нагрузку на агрегаты и электросеть.

Инверторные кондиционеры поддерживают температурный режим в комнате за счет регулировки нагрузки на компрессор. Если в помещении значительно теплее, чем требуется, агрегат работает со 100% нагрузкой. При достижении нужной температуры компрессор не выключается, а начинает работать с частичной загрузкой. Для поддержания комфортного микроклимата кондиционер постоянно работает на 5-90% максимальной мощности. Конкретная величина зависит от теплоизоляции помещения и разницы температур в комнате и на улице.

Инверторные кондиционеры имеют значительные преимущества:

• высокий КПД;
• низкий уровень шума;
• повышенная надежность оборудования;
• отсутствие сквозняков;
• небольшая нагрузка на электросеть.

В чем суть работы

Воздух попадает в воздуховод-воздушные массы прогреваются-воздух идет через несколько секторов, именно в этой системе воздушны массы и доводятся до нужного уровня температуры. Чтобы работа была эффективнее используется много блочная система.

Воздух берется просто с улицы. Каждый блок в середине он имеет вентилятором, именно это и двигает массы воздуха.

Дуновение вентиляторов равномерно делит воздушные массы по всем блокам.

Фильтр нужный элемент в работе канального кондиционера. Через него всегда и при любых условиях проходит воздух.

То насколько будет очищен ваш воздух зависит от того на сколько сильный ваш кондиционер. Такие кондиционеры, как канальные предназначены для работы на больших площадях.

Выбор кондиционера

В небольших офисных помещениях, а так же квартирах для кондиционирования обычно применяются бытовые кондиционеры настенного типа (сплит-системы).

Помещениям больших площадей, таким как: большим загородным домам, крупным торговым центрам и комплексам офисных помещений, требуются более мощные системы кондиционирования, которое могут обеспечить кондиционеры полупромышленного типа. С вопросами выбора и монтажа лучше всего обратиться за помощью к квалифицированным специалистам, которые помогут подобрать наиболее оптимальный по типу и мощности полупромышленный кондиционер.

Обратно в раздел

Основные функции сплит системы

Многофункциональная сплит-система (даже бытового уровня) способна не только охлаждать, но также нагревать и очищать воздух. В магазинах подобной техники есть модели с самыми разными дополнительными функциями и режимами работы. Они могут быть дополнены ионизаторами, угольными фильтрами и разнообразной электроникой.

Основные функции современных сплит-систем

Кондиционер из двух блоков может иметь следующий набор функций:

• охлаждение, осушение и нагрев воздуха;
• турбо-режим с повышенной производительностью;
• таймер с возможностью задать время включения/выключения;
• подсистему самоочистки, самодиагностики, AutoRestart и запуска при низком напряжении в сети;
• подвижные жалюзи для направления потока в нужном направлении;
• пульт дистанционного управления и дисплей;
• инфракрасный сенсор движения (если в комнате никого нет, то техника будет отключена);
• модуль для управления по GSM-связи и через интернет.

Также оборудование для кондиционирования в последнее время стали дополнять инверторами. Данный модуль обеспечивает плавность работы компрессора при подаче и отключении питания. Это повышает срок службы электродвигателя, уменьшает пусковые токи в сети и снижает потребление электроэнергии (до 30–40%).

Температурные колебания разных типов сплит-систем

Для возможности работать при низких температурах за окном внешний блок также оснащается подогревом. В мороз масло в компрессоре и вода в сливе конденсатора могут замерзнуть. Чтобы этого не допустить уличная часть и дополняется обогревателем.

Классификация

Канальные кондиционеры делятся на следующие виды:

• с низкой напорной силой;
• со средней напорной силой;
• с высокой напорной силой.

Основное назначение низконапорных систем – обеспечение кондиционирования воздуха в короткой системе воздушных шахт. Очень часто такие аппараты используют для своей работы фальш-антресоли.

Средненапорные кондиционеры предназначены для работы в квартирах, домах и магазинах маленького и среднего размера. Благодаря оптимальному соотношению напорной силы и длины воздуховода, такая аппаратура может обеспечить фильтрацию воздуха в нескольких комнатах одновременно.

Модели из последней категории – высоконапорные — устанавливают на крупных промышленных и торговых объектах. Высокая мощность оборудования позволяет работать в крупной, разветвленной системе воздушных шахт.

Технические характеристики

Климатическую технику, работа которой построена на принципе теплообмена, выбирают для помещения определенной площади, с конкретным объемом воздуха. Чтобы система работала долго и качественно, ее технические параметры должны соответствовать габаритам комнаты, офисного помещения. При покупке оценивают характеристики модели:

• потребляемую мощность;
• мощность охлаждения (1 кВт мощности на 10 кв. м площади);
• мощность в режиме обогрева;
• энергоэффективность в режимах обогрева, охлаждения (ERR, COP);
• уровень шума;
• срок службы;
• производительность.

Энергоэффективность климатической системы характеризуют коэффициенты COP, ERR. Их рассчитывают как отношение мощностей охлаждения (обогрева) к мощности потребления.

Обзор популярных моделей и основных производителей сплит-систем

В наши дни сплит-системы собирают из множества компонентов, которые выпущены разными производителями. Ценятся, например, долговечные японские компрессоры. Но эти агрегаты могут быть установлены в технике немецкого или китайского бренда. Постоянно совершенствуются технологии сборки, внедряется автоматика, роботизированные комплексы. Перечисленные особенности затрудняют выбор критериев качества. Существенное значение приобретают дополнительные факторы:

Тем не менее, можно отметить следующие торговые марки. Популярность их продукции является косвенным подтверждением достойного качества.

Рациональное решение: сплит-системы Ballu

Заводы этой международной компании находятся в Китае, Италии, России. В составе есть собственные исследовательские и конструкторские подразделения, обеспечивающие быстрое внедрение новых разработок. Все предприятия Ballu сертифицированы в соответствии с требованиями современных отраслевых стандартов. Под этим брендом выпускают настенные, потолочные, канальные и другие сплит-системы с отличными потребительскими характеристиками. Потребителям нравится техническое совершенство и вполне приемлемые цены.

С помощью этого «зимнего» комплекта обеспечивают работоспособность внешнего блока при наружной температуре до -15°C

Климатическая техника LG

Известный концерн из Южной Кореи не нужно представлять подробно. Под этой торговой маркой на рынке представлен широкий ассортимент сплит-систем с отличными характеристиками.

В современной серии сплит-систем Smart Inverter Compressor производитель предлагает следующие преимущества и возможности:

• Продленную до 10 лет гарантию на компрессор и его функциональные части.
• Модернизированный привод, специальную форму лопаток вентилятора внутреннего блока. Эти усовершенствования позволили сделать уровень шума в ночном режиме менее 19 дБ.
• Встроенный ионизатор, удаляющий неприятные запахи, аллергены и другие загрязнения.
• Автоматизированное распределение воздушных потоков для равномерной обработки объема помещений, исключая прямое попадание на людей.

Встроенный электронный блок обеспечивает возможность удаленного управления техникой по каналу Wi-Fi

Сплит-системы Electrolux

Этот производитель (Швеция) особое внимание уделяет вопросам качества, что предотвращает появление брака, помогает поддерживать единые технические характеристики во всех товарных партиях. Встроенная многоуровневая диагностика выполняет проверку многих параметров, поэтому своевременной выявляются неполадки в процессе эксплуатации

Сплит-система Электролюкс гармонично в современном интерьере

Техническое совершенство сплит-систем Daikin

Эта японская корпорация выпускает климатическую технику более 80 лет. Разработки Daikin высоко оценивают опытные эксперты и профильные специалисты. Новые модели сплит-систем способны отслеживать перемещение людей с предотвращением попадания на них струй холодного воздуха.

Для поддержания комфортных условий с минимальным потреблением энергии и без лишнего шума производитель применяет инновационные технологические решения

Достоинства и недостатки

Если Ваш выбор остановлен на кондиционере канального типа, ознакомьтесь с его положительными сторонами, а также не обойдите вниманием и его недостатки. К плюсам данной техники относятся:

• Не загромождает помещение и находится вне видимости внутренний блок.
• Возможна подача свежего воздуха.
• Поскольку оборудование находится на удалении, уровень шума понижен.
• Один кондиционер канального типа может обслуживать несколько помещений разом, а это, естественно, экономия средств.
• Возможна совместная работа с системой вентиляции, что также позволяет экономить средства на оборудовании.

При установке канального кондиционера следует учесть его следующие недостатки:

• Сложности при проектировании и монтаже.
• Шумность при работе в случае неверного проектирования и монтажа.
• Необходимое условие – устройство фальш-потолка.
• Невозможность поддерживать свою температуру в каждой комнате, если такой кондиционер используется для нескольких помещений одновременно (температура будет либо понижаться, либо повышаться во всех комнатах сразу). Это, конечно, возможно, но требует установки дорогостоящей системы автоматики, поэтому применяется крайне редко.
• Высокие расходы, связанные с приобретением элементов распределения воздуха (воздуховодов, теплоизоляции, решеток или диффузоров и т. п.), и самой стоимостью монтажа.

Подбор канального кондиционера

Сейчас на рынке представлены канальные кондиционеры десятков производителей из разных стран, поэтому для приобретения качественной продукции необходимо разобраться в этом вопросе весьма тщательно.

1. Кодиционеры бюджетного класса. К надёжным, высококачественным и при этом недорогим устройствам относится продукция из Кореи, Италии и Японии. Все производство кондиционеров компаний Hyundai, Dantex и Shivaki контролируется их представителями. Изготавливая свою продукцию, эти фирмы применяют комплектующие только высокого качества. У каждой представленной компании имеется своя обширная линейка моделей, при этом лучшие устройства не уступают оборудованию более дорогих производителей.
2. Оборудование среднего уровня. К среднему классу принадлежат такие популярные бренды Японии, как Panasonic и Toshiba. Эти производители предлагают потребителям оптимальное сочетание качества и цены. Даже самые недорогие модели канальных кондиционеров имеют высочайшие характеристики и эксплуатируются не один год.
3. Техника класса премиум. Эта категория кондиционеров представлена компаниями Daikin и Mitsubishi, которые являются лидерами на рынке. Такие устройства надёжны и очень качественны, при этом каждая единица продукции проверяется по всем параметрам и проходит контроль перед реализацией, что позволяет компаниям гарантировать отличное качество своих изделий.

Главными параметрами, по которым необходимо подбирать канальный кондиционер, являются создаваемый напор и производительность холода.

1. Статический напор определяется производительностью вентиляторов устройства, которые должны обеспечивать необходимое количество воздуха в помещение за определённое время.
2. Холодопроизводительность оборудования — это максимальное количество холодного воздуха, производимого техникой за определённый отрезок времени. Эта характеристика указывается в техпаспорте заводом-изготовителем.

Инверторного типа

Особенность инверторных систем состоит в поддержании компрессора во включенном положении, плавном регулирование мощности и выборе режима под конкретную ситуацию.

Это снижает вес сплит-системы, уменьшает шумность и позволяет уменьшить расход электричества.

Главным минусом инверторов является высокая цена и чрезмерная чувствительность к питанию.

Для таких сплит-систем рекомендуется применение стабилизатора напряжения.

Принцип работы инверторной системы в следующем:

1. Включение сплит-системы.
2. Достижение нужной температуры.
3. Продолжение работы с уменьшенной мощностью для поддержания нужного температурного режима.

Более бюджетные модели при достижении заданной температуры воздуха отключаются, но более дорогие устройства инверторного типа продолжают работать с минимальными затратами электроэнергии.

К плюсам инверторных сплит-систем стоит отнести:

• удобство применения;
• почти бесшумный режим работы;
• поддержание нужной температуры 24/7;
• высокая точность;
• работа на нагрев при температуре от -10 до -25 градусов Цельсия;
• повышенный ресурс;
• низкий расход энергии.

Минусы:

• более высокая цена;
• зависимость платы управления от перепадов напряжения;
• более высокая цена ремонтных работ.

Казалось бы, в инверторных сплит системах, так как они постоянно работают, не должна экономится электроэнергия.

Но на самом деле, если взять, к примеру, обычный кондиционер, то после остывания воздуха в помещении, чтобы ему догнать заданные температурные параметры в помещении, нужно работать на повышенных мощностях, расходую при этом не мало электричества.

А инвертеры тратят минимуму, только поддерживая уже достигнутую температуру.

Принцип чем-то похож на работу мультиварок, которые тратят меньше электричества за 1 час работы, чем, к примеру, включенный электрочайник за 5 минут.

Инверторный кондиционер или обычный: в чем отличия? COMFY

Канальные кондиционеры

Достоинства:

• Подача свежего воздуха в помещение
• Возможность скрытой установки
• Возможность обслуживать сразу несколько помещений

Недостатки:

• Обязательное требование – наличие подвесного потолка в помещении
• Обязательное наличие системы воздуховодов

Кондиционеры канального типа, или канальные сплит-системы – устанавливают за подвесными потолками, которые полностью скрывают внутренний блок сплит-системы.

Иногда кондиционеры такого типа ещё называют центральными кондиционерами, но это не правильно.

Охлажденный воздух распределяется по помещению с помощью системы теплоизолированных воздуховодов, размещающихся в межпотолочном пространстве. Конструкция канальных кондиционеров позволяет кондиционировать одновременно несколько помещений.

Мощность канальных кондиционеров типично составляет от 12 до 25 кВт, что делает их пригодными для охлаждения небольших офисных помещений, коттеджей или 5-комнатной квартиры.

Возможность подачи свежего воздуха в достаточных объемах, соответствующих полноценной вентиляции помещения – является отличительной и положительной особенностью кондиционеров канального типа.

Из вышесказанного напрашивается вывод, что использование одного канального кондиционера сможет решить задачу не только кондиционирования целого помещения средних размеров, но и его вентиляции, для этого нужно только правильно рассчитать воздухообмен, а так же правильно подобрать кондиционер по параметрам мощности охлаждения а так же подходящему статическому давлению. Помимо уже перечисленного необходимо будет предусмотреть возможность установки электрического или водяного калорифера, чтобы можно было подогревать наружный воздух в холодное время года.

Недостатком кондиционеров канального типа нужно отметить его сложное раздельное регулирование температуры при кондиционировании разных помещений одновременно. Чтобы можно было использовать такой кондиционер в нескольких помещениях, необходимо устанавливать в воздуховоды специальные клапаны оснащённые электроприводами, а в те помещения, в которых потребуется автономная регулировка температуры – нужно установить термостаты, но когда во всех помещениях необходима одинаковая температура, этот фактор не будет являться существенным недостатком.
