Что такое Coaxial разъем в телевизоре: для чего нужен

Аппаратная реализация [ править | править код ]

Спецификация S/PDIF допускает несколько типов кабеля и разъёмов. Ключевые слова для электрического типа — «coaxial» и «RCA jack». Другой тип назван «оптическим» с часто употребляемым словом «TOSLINK» или, реже, «EIAJ Optical». Существуют адаптеры для перехода с коаксиального RCA Jack S/PDIF на оптический TOSLINK S/PDIF и наоборот, для них необходим внешний источник питания. Достоинством оптического типа S/PDIF является отличная устойчивость к электрическим помехам.

S/PDIF остаётся во многом идентичным на уровне протокола AES/EBU, но имеет другие физические разъёмы, которые в отличие от XLR дешевле и легче в использовании.

Типы разъёмов и кабелей

• Цифровой сигнал с TTL уровнями. TTL — Транзисторно-транзисторная логика. TTL обычно (но не всегда) имеет два уровня: >2,4 В (единица) и 0-0,4 В (ноль). TTL S/PDIF выходы также есть в звуковых картах.
• Коаксиальный. Коаксиальный кабель с волновым сопротивлением 75 Ом, присоединённый к разъёмам RCA. Обычные аудиокабели (тюльпаны) могут быть использованы для передачи S/PDIF сигнала на короткие расстояния (до 0,5 м), для больших расстояний надо использовать 75 омный коаксиальный кабель. Коаксиальный кабель должен быть терминирован с обеих сторон — выходное сопротивление передатчика делается 75 Ом, входное сопротивление приёмника также 75 Ом (терминаторы уже встроены в устройства). Без нагрузки выходное напряжение передатчика составляет 1 вольт от пика до пика (п-п), под нагрузкой 0.5 вольт п-п. С учётом потерь на длинном кабеле допускается минимальное напряжение на входе приёмника 0.2 вольта п-п.
• TOSLINK — волоконно-оптический кабель. Сейчас большую популярность приобрели разъёмы типа MiniTOSLINK Mini toslink -это разъём оптического кабеля в форм-факторе 3,5 jack. Очень часто такие разъёмы встречаются в современных ноутбуках, где выход S/PDIF совмещён с выходом на наушники. Для соединения такого ноутбука с ресивером потребуется кабель MiniTOSLINK — TOSLINK, либо переходник для стандартного кабеля TOSLINK-TOSLINK.

Балансный выход

В сфере профессионального аудио оборудования одним из эталонных вариантов подключения является балансный. Внешне он мало чем отличается от широкопрофильного TRS, а вот алгоритм его работы позволяет добиться заметно лучшего качества звучания.

При небалансном подключении (обычный джек/миниджек, используемый в смартфонах и недорогих плеерах) сигнал поступает по двум проводникам: земле и информационному каналу (левый/правый). Такое решение позволяет существенно снизить конечную стоимость аудио устройства, но имеет один недостаток – высокий уровень помех.

При балансном подключении (симметричном) сигнал проходит по трем проводникам: два информационных канала (прямой и реверсный) и земля. Таким образом, электрический импеданс между проводниками уравновешен, поскольку подается в противофазе. Как результат: значительное увеличение мощности полезного сигнала и минимизация помех.

Как слушается: Экранирование кабеля против противофазы… В победителях однозначно останется балансный вариант исполнения подключения. Забудьте о помехах, шумах и искажениях, но это все еще физика.

2DNR метод

Пространственный фильтр, который используется для подавления шумов, проводит анализ изображения и видеосигнала только в пространственной области. При этом зачастую он игнорирует информацию, касающуюся временного направления.

С помощью временных фильтров происходит анализ пикселей изображения только во временном направлении. Тогда как временное шумоподавление может применять компенсационный метод фильтрации или адаптивный метод фильтрации. Если же используется адаптивный метод фильтрации, то в этом случае исследуются пиксели, которые находятся в одной и той же позиции в разных кадрах изображения. При компенсационном методе фильтрации, анализируется траектория движения групп пикселей. Во время анализа используются фактические данные, которые были получены при оценке движения.

Недостатки 2DNR фильтра

При обработке видеосигнала детали изображения расплываются, становятся нечеткими. Тогда как 3DNR фильтр подавления шумов изображения объединяет все преимущества, которые есть в пространственном и временном фильтрах. А также у него нет таких недостатков, которые есть в 2DNR.

Подключение

Выбрав подходящий коаксиальный кабель, убедитесь, что в вашем устройстве подходящий для него разъем. Обычно встречаются F-коннекторы, реже – N-коннекторы.

Крепежей тоже существует два вида: винтовые заглушки и обжимные пробки. Как обжать изделие, описано ниже.
Самый простой способ подключения – с помощью углового или прямого F-штекера. Использовать для проводки лучше простой нож.

Разрежьте наружный слой на длину 1,5 см и снимите его. Заверните проводник-экран и фольгу. Снимите изоляционный слой с сердцевины и накрутите на нее штекер.

Выступающую центральную жилу обрежьте до нужной длины.
Обжимное кольцо наматываем на край, отрезаем изоляцию на длину 6 мм и снимаем ее. Очищенную часть освободите от слоев до медной трубки

Делайте это осторожно, дабы не повредить ее, ведь это повлияет на качество сигнала.
Наденьте и сдвигайте вилку по длине до тех пор, пока внутреннее волокно не выступит из центра. Вставляем разъем в конец кабеля и зажимаем обжимным кольцом

Осталось только отрезать торчащие провода. Теперь вы знаете, как подключить к телевизору кабель двумя несложными способами.

Причины поломки

Покупая кабель следует обратить особое внимание на поверхность и общее состояние изделия. Он не должен быть скрученным и иметь заломы. Повреждения подобного рода появляются при некачественном хранении и транспортировке

Подобные деформации могут привести как к искажению сигнала, так и полной поломке устройства. Перед установкой необходимо тщательно изучить инструкцию и рекомендации. Рассмотрим возможные проблемы, с которыми сталкиваются пользователи, а также способы их устранения:

Повреждения подобного рода появляются при некачественном хранении и транспортировке. Подобные деформации могут привести как к искажению сигнала, так и полной поломке устройства. Перед установкой необходимо тщательно изучить инструкцию и рекомендации. Рассмотрим возможные проблемы, с которыми сталкиваются пользователи, а также способы их устранения:

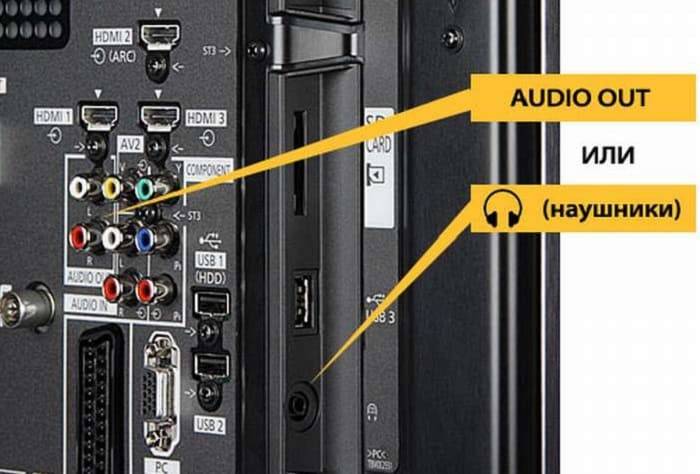

Если подключения к акустической системы к телевизору, звук отсутствует, то необходимо сменить или проверить настройки ТВ-приемника

В большинстве моделей переключение автоматом идет только на наушники

При отсутствии звука также важно перепроверить правильность соединения кабеля. Необходимо чтобы разъем шнура OPTICAL OUT на телевизоре был соединен с разъемом OPTICAL IN на ресивере системы

Подавать сигнал следует строго с разъема выхода телевизора на разъем выхода ресивера. В противоположном случае звука может и не быть. Если звук есть, но устраивает его громкость, то в настройках увеличивают громкость для подаваемого на используемый выход сигнала. Также необходимо убедиться, что данная функция поддерживается телевизором и, что кабель присоединен в разъем с соответствующей надписью. Например, аудиовыход.

Звук возможно и не направлять на наружные колонки. Они будут играть всегда, когда включены. Когда будут играть одновременно оба вида усилителей в большинстве случаев слышится эхо и различные шумы. Это происходит из-за продолжительного времени конвертирования цыфры в аналог. Многие пользователи отмечают этот нюанс и называют его эффектом присутствия в пустом зале. В таких случаях следует выставлять Mute встроенным колонкам или снижать их показатели практически до нулевого значения так, чтобы не мигал показатель отключенного усилителя.

Как подключить тюнер через видеомагнитофон

Чтобы вывести тюнер через видеомагнитофон параллельно с кабельным телевидением нужно знать некоторые тонкости. Запастись полным комплектом необходимых штекеров и строго соблюдать последовательность действий. В первую очередь нужно определиться с видом кабелей RCA, HDMI или S-Video на телевизоре, видеомагнитофоне и DVB-TV ресивере.

Пошаговый порядок действий:

1. Подключить через коаксиальный провод выход Cable Out на ТВ-ресивере и RF In на видеомагнитофоне.
2. Первый набор тюльпанов подсоединяем по цвету к разъемам выхода на тюнере и входа на видеомагнитофоне. Запомните: желтый штекер отвечает за видео, белый – за аудио.
3. Вторым набором тюльпанов соединяем видеомагнитофон с телевизором (по необходимости вместо тюльпана можно использовать SCARD разъем, если он есть).
4. Включить аппаратуру в сеть, на телевизоре через меню настроек выбрать AV, AV1 или Input, на видеомагнитофоне – Cable.

После подсоединения старайтесь не располагать все устройства в непосредственной близости друг другу, более того, не ставьте сверху друг на друга, это может привести к перегреву.

Какие лучше

Разъемы для коаксиального кабеля соединяются тремя способами:

• обжимным;
• накруткой;
• компрессионным.

Коннекторы обжимного типа состоят из двух цилиндров. При установке, коаксиальный кабель обжимается со всех сторон. В некачественных представителях данного вида повреждается корпус, что влияет на характеристики соединений.

У накрутных в составе корпус с внутренней резьбой и гайка. Их недостатки:

• хрупкость;
• оплетка скручивается при установке разъема на кабель.

Компрессионные обладают наилучшими характеристиками, но и являются самыми дорогими.

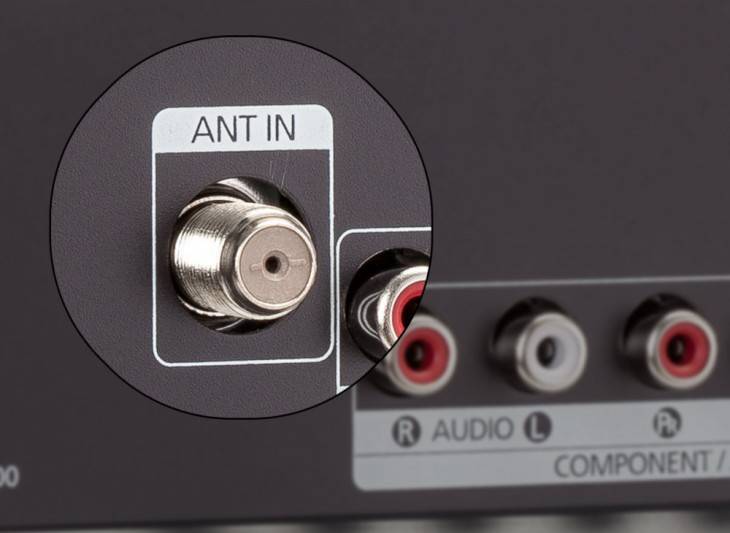

Сейчас чаще всего используют F-коннектор и подходит он как при цифровом телевизионном сигнале, так и в случае со спутниковой антенной

Выпускается в четырех разных диаметрах, поэтому стоит обратить на это внимание при покупке и последующей установке

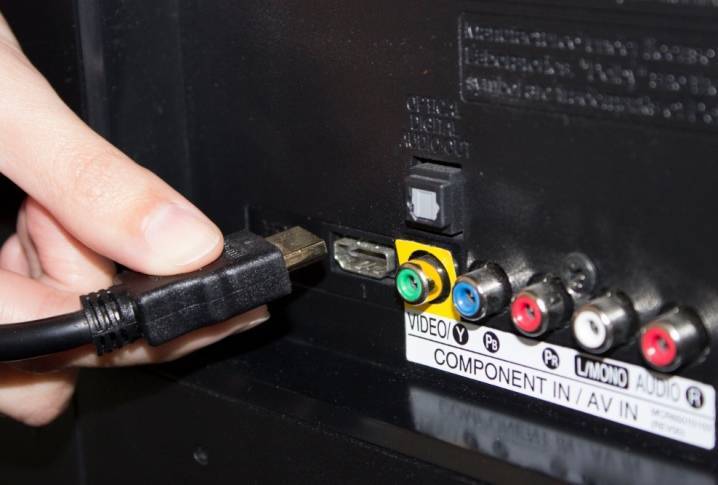

Порты HDMI в телевизорах

HDMI коннекторы

High-Definition Multimedia Interface (HDMI) — это интерфейс для мультимедиа высокой четкости, позволяющий передавать цифровое видео и многоканальные цифровые аудиосигналы высокого разрешения с защитой от копирования (High Bandwidth Digital Copy Protection, HDCP). Разъем HDMI обеспечивает цифровое подключение любого устройства в котором есть порт HDMI out с помощью соответствующих кабелей. В телевизоре HDMI порт (in) работает только на прием видеосигнала. К такому порту подключаются к различные устройства:

• Компьютер
• Лептоп
• Игровые консоли PS и xBox
• Потоковые медиаплееры, например, Roku,  Fire TV Stick и другие устройства
• Bluray player

Порты HDMI различаются по номеру версии, в настоящее время самая новая версия — 2.1. В зависимости от года выпуска и типа экрана в телевизоре могут быть установлены разные версии портов HDMI. Примечание Порты HDMI (ARC) позволяют передавать звук с телевизора на активный динамик.

Виды антенных разъемов.

1. Авторизованный дилер ICOM

Соединитель UHF (или PL-259 / SO-239)

Самый популярный тип антенного разъема, который вы встретите в большинстве мобильных и стационарных радиостанций — это разъем UHF. Это достаточно старый конструктив, существовавший до 50-х годов прошлого века. В те времена все до 30 МГц считалось УВЧ, тогда эта система соединителей называлась UHF т.е. «СВЧ-соединителем». Также этот соединитель называется PL-259 – ПАПА (от PIN — «штекер») или SO-239 МАМА (от SOCKET: «гнездо»).

Несмотря на популярность, разъем UHF имеет значительные потери на частотах выше 100 МГц. Таким образом, если вам нужно высокоэффективное соединение для VHF или UHF, надо использовать другие разъемы. Фирма DiamondAntenna называет эти разъемы MJ (розетка) и MP (вилка) .

ТИП N (ВИЛКА, MALE)

Описанные выше недостатки соединителя UHF неизменно приведут к конструктиву «Тип N». Type N является, пожалуй, самым универсальным и механически надежным из всех типов антенных разъемов, доступных на сегодняшний день. Он был разработан в 1940-х годах для военного использования, и сегодня он может применяться на частотах до 11 ГГц. Используя резиновую прокладку в гнезде корпуса, тип N создает водонепроницаемое соединение.

Из-за его водонепроницаемости и механических качественных характеристик разъем типа N чаще всего используется в базовых радиостанциях VHF/UHF или ретрансляторах.

ICOM RF J (профессиональный антенный разъем ICOM)

Собственная разработка ICOM для профессиональных носимых радиостанций. Применяется примерно с середины 1990-х годов. Обеспечивает высокопрочное и эффективное соединение антенны с корпусом носимой радиостанции. Тип «гнездо» на радиостанции и тип «вилка» на антенне. Для подключения кабелей или мобильных антенн используются переходники типа RAD-B или RAD-U.

SMA (сверхминиатюрный версия A, ПАПА, MALE)

SMA — это легкий универсальный разъем, который особенно удобен для небольших носимых радиостанций. Он может эффективно передавать сигналы в диапазоне от 0 до 18 ГГц (далеко за пределами диапазона VHF и UHF), использует надежное резьбовое соединение. Как и в большинстве случаев, SMA был разработан для удовлетворения военных потребностей, поэтому при небольших размерах он имеет отличную прочность и малые потери. Подавляющее большинство портативных антенн имеют именно разъем SMA.

SMA гнездо (или розетка, МАМА, FEMALE)

Гнездо SMA — это тот же конструктив, что и SMA, однако его использование в некоторых портативных радиостанциях делает его несовместимым с большинством стандартных антенн (конечно, без адаптеров). При стандартном SMA вилка находится на антенне, SMA-F – наоборот.

«SMA Female» — это популярный тип разъемов в Китае, применяется, например, в Baofeng, Leixen и Yanton.

BNC (байонетный Нила-Концельмана)

BNC был создан в конце 1940-х годов для применения в небольших военных радиоприемниках. Его байонетное соединение является его самым большим достоинством – фиксация достигается всего за четверть оборота. К сожалению, он довольно большой и менее механически устойчивый по сравнению со своим конкурентом SMA. Возможно, по этой причине он имеет меньшую популярность в последние несколько лет. С таким разъемом производится много моделей приемником и радиостанций ICOM, например IC-A14, IC-A16, IC-R20, IC-R30 и др.

Из-за своей байонетной оболочки, BNC может использоваться на частотах не выше 4 ГГц.

TNC (резьбовой разъем Нила-Концельмана)

Разъем TNC точно такой же, как и у BNC, за исключением того, что он имеет резьбу. Его резьбовое соединение обеспечивает большую механическую прочность. Благодаря резьбовому контакту, он способен передавать сигналы с гораздо более высокими частотами, чем BNC, примерно до 11 ГГц.

Причины поломки

Покупая кабель следует обратить особое внимание на поверхность и общее состояние изделия. Он не должен быть скрученным и иметь заломы

Повреждения подобного рода появляются при некачественном хранении и транспортировке. Подобные деформации могут привести как к искажению сигнала, так и полной поломке устройства. Перед установкой необходимо тщательно изучить инструкцию и рекомендации. Рассмотрим возможные проблемы, с которыми сталкиваются пользователи, а также способы их устранения: Звук возможно и не направлять на наружные колонки. Они будут играть всегда, когда включены. Когда будут играть одновременно оба вида усилителей в большинстве случаев слышится эхо и различные шумы. Это происходит из-за продолжительного времени конвертирования цыфры в аналог. Многие пользователи отмечают этот нюанс и называют его эффектом присутствия в пустом зале. В таких случаях следует выставлять Mute встроенным колонкам или снижать их показатели практически до нулевого значения так, чтобы не мигал показатель отключенного усилителя.

Подключение и установка

Прежде чем я вам расскажу куда именно подключать кабель, нужно его правильно прокинуть. Если вы правильно выбрали провод, то он будет примерно на 10-15 см больше чем расстояние от телевизора до колонок. Как я уже и говорил, «оптика» не терпит сильных перегибов, так как угол отражения внутри будет слишком большой.

Поэтому для начала просто прокиньте кабель. Теперь, чтобы подключить телевизор к оптическому проводу, нужно в первую очередь найти данный порт на ящике. Он обычно имеет названия: Optical Audio, Optical Digital Audio Out, SPDIF или Tos. Вход также обычно закрыт пластиковой крышечкой. Достаточно слегка подтолкнуть кабель, и крышечка откроется. Далее без фанатизма, но уверенно подключите кабель к порту.

Как подключить кабель

Само подключение акустики к телевизору, другой техники через оптический вход не должно вызвать сложностей, но существует ряд моментов.

Прямое подключение через разъем

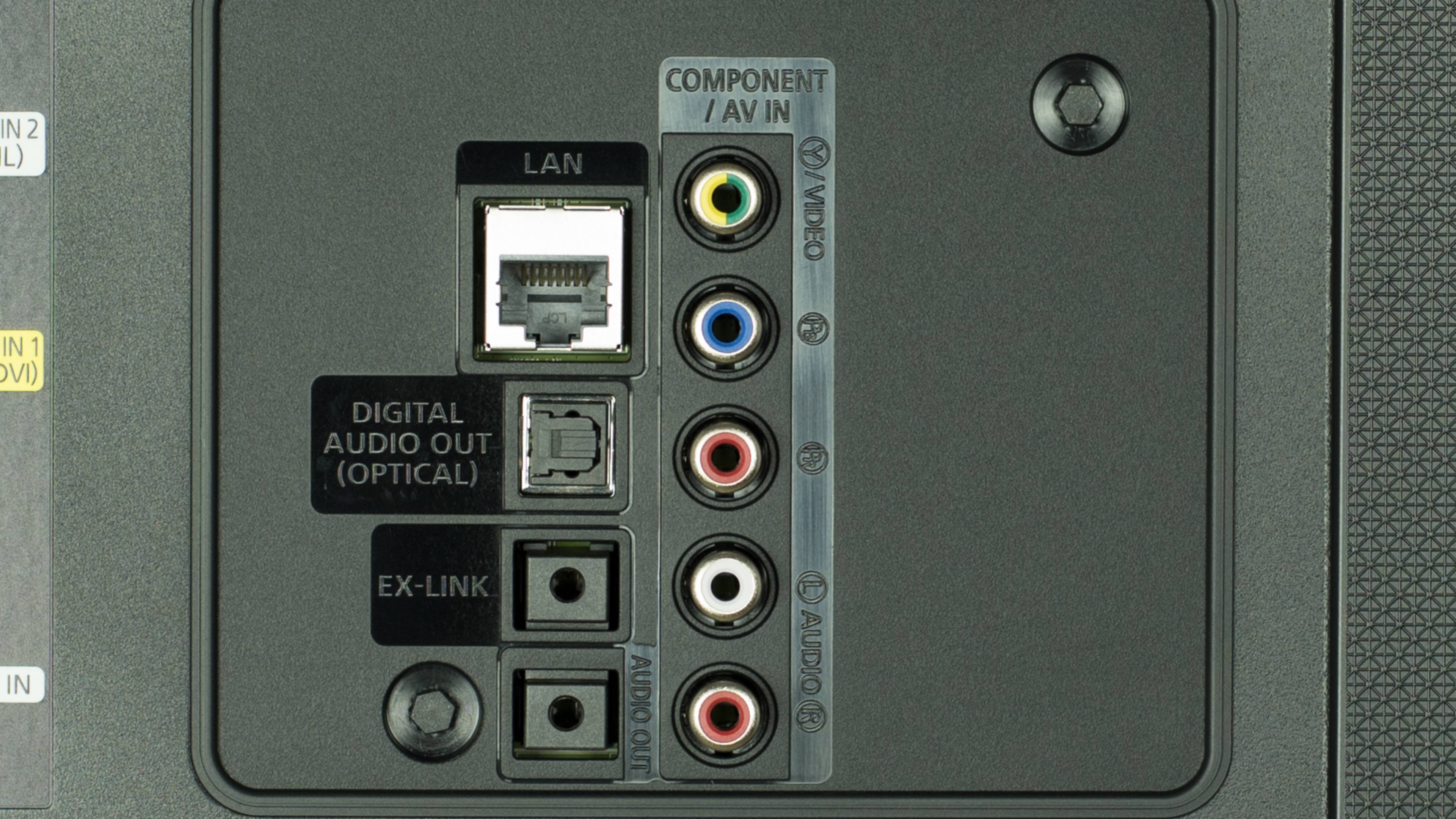

Коммуникационный оптический порт, как правило, закрыт защитной крышкой, которая исключает попадание пыли. Достаточно слегка нажать на неё коннектором, и она откроется, осуществив подключение. Если сигнал не пошёл, стоит проверить в настройках активные аудиовыходы, а также уровень громкости на подключённых устройствах.

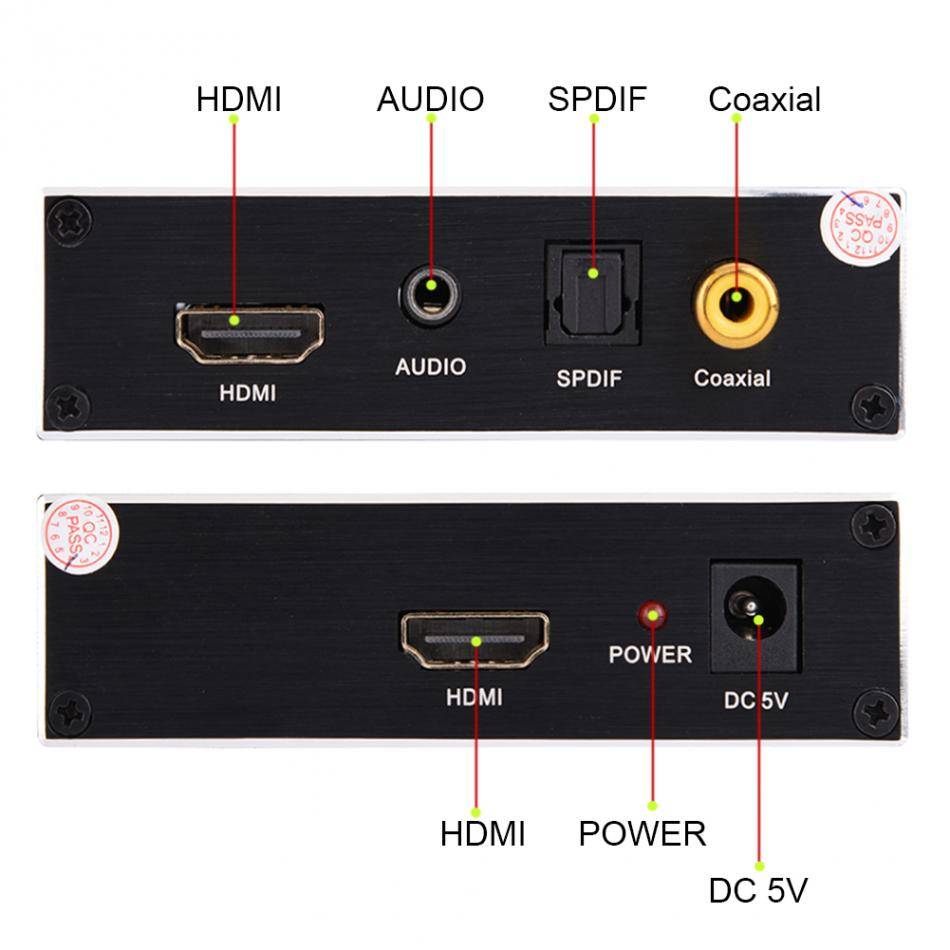

Подключение через приставку или конвертер

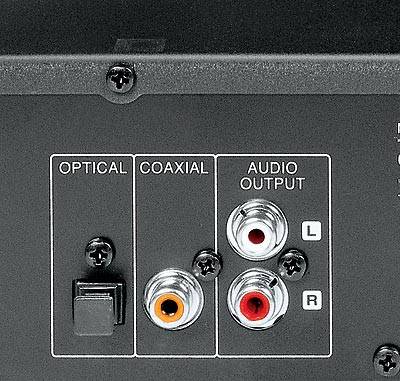

Коаксиальный вход

Часто система домашнего кинотеатра собиралась поэтапно, в разные годы. Встречаются ситуации, когда у ресивера нет оптического входа.

В таком случае, чтобы добиться идеального звучания, используя оптоволокно, потребуется покупка специальной приставки, позволяющей осуществить подключение через оптику.

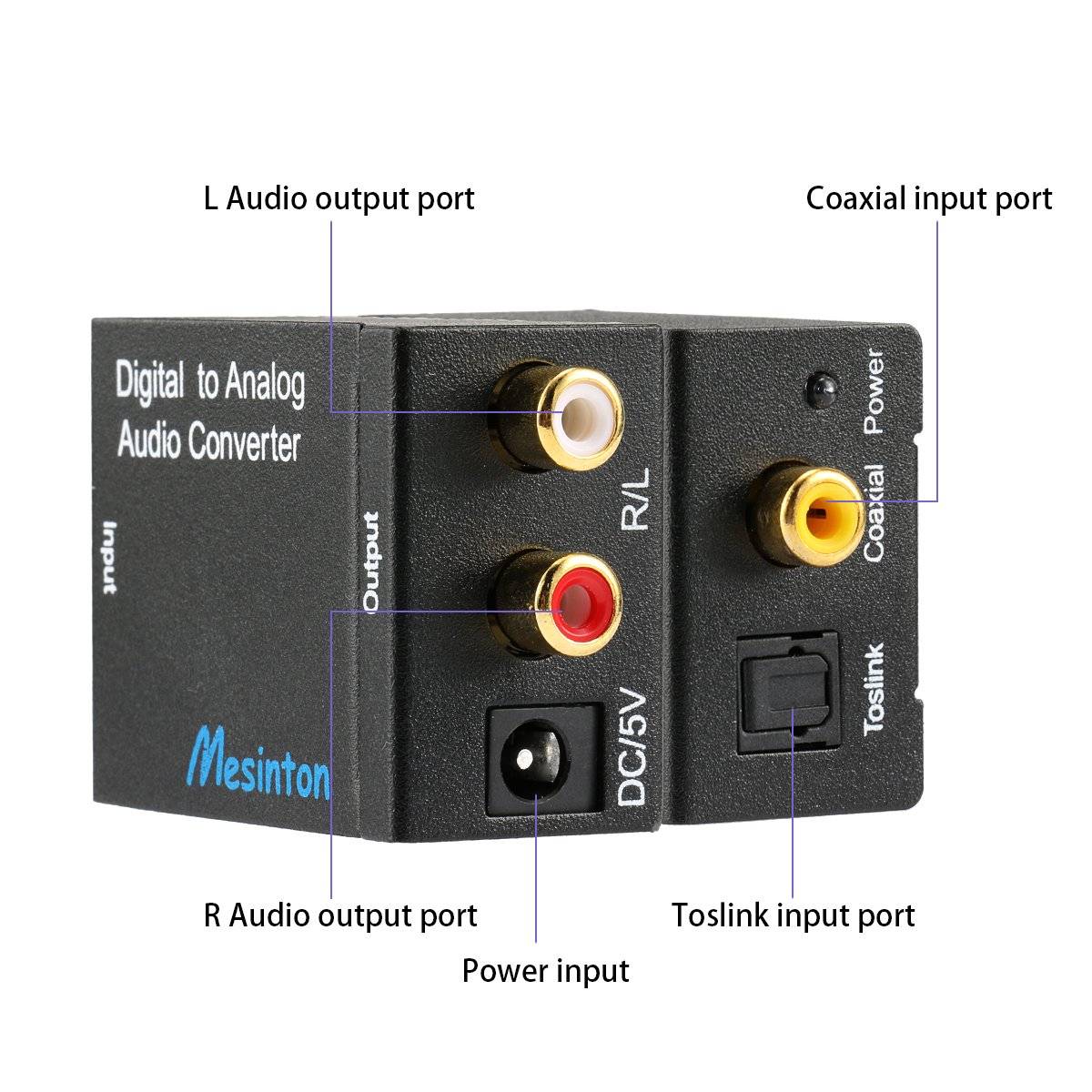

В такой приставке присутствует два разъёма для оптического и коаксиального кабеля. Для подключения системы следует:

• вставить оптоволокно в выход телевизора, другого устройства;
• соединить кабель с разъёмом на приставке;
• через коаксиальный вход подключить аудиосистему.

Продвинутым считается использование активного конвертера, превращающего цифровой сигнал формата 5.1 в аналоговый. Такой переходник обеспечивает ряд дополнительных опций, например, подключение других типов кабелей, наушников, игровой консоли.

Параметры оптического кабеля для качественного соединения

Оптимально, если сердечник стеклянный или кремнеземной

Чтобы соединить источник звука и акустическую систему, сохранив при этом высокое качество звука, требуется соблюсти следующие правила:

• некоторые специалисты заявляют, что не допускается использование оптического провода длиной свыше 10 метров, считая, что расстояние между устройствами не должно превышать 5 метров. На практике оптика обладает большой дальностью действия без потери силы сигнала. Некоторые производители выпускают шнуры длиной до 30 метров;
• длина кабеля должна быть с запасом. Из-за толщины его не получится согнуть.
• чем толще кабель, тем лучше изоляция и эксплуатационные характеристики. Толстый провод прослужит дольше;
• провода премиум-сегмента оснащаются нейлоновой обмоткой, что положительно влияет на качество передачи сигнала, защищает от механических повреждений;
• важен тип сердечника. Оптимально, если он стеклянный или кремнеземной. Такие решения намного эффективней пластиковых, с лучшей проводимостью сигнала;
• пропускная способность хорошего оптоволокна — от 9 до 11 МГЦ. Только такой показатель обеспечит потребности многоканальной акустикой с большой частотой дискретизации.

Наличие оптического входа говорит о возможности создать акустическую систему с кристально-чистым звуком. При этом, для организации потребуется покупка шнуров, а иногда и дополнительного оборудования. При покупке расходников, организации подключения стоит соблюдать ряд правил, без которых не получиться добиться звука уровня HI-end.

Протокол [ править | править код ]

S/PDIF может быть использован для передачи цифровых сигналов множества форматов. Наиболее распространены из них: формат использованный в DAT с частотой дискретизации 48 кГц и формат записи компакт-дисков с частотой дискретизации 44,1 кГц. Для того, чтобы поддерживать обе эти системы, формат не имеет определённого битрейта данных. Взамен данные передаются, используя Biphase Mark Code, который имеет один или два перехода для каждого бита данных, позволяя передавать оригинальный word clock вместе с самим сигналом.

Расширяя возможности данного интерфейса, S/PDIF может быть использован для передачи 20-битных потоков аудиоданных плюс другая связанная информация. Можно также передавать 16-битные потоки с нулевым заполнением или 24-битовые, за счёт отказа от дополнительной информации.

Протокол низкого уровня почти тот же, что и в описании AES/EBU. Единственное различие — бит статуса канала («Channel status bit»).

Бит статуса канала («Channel status bit») в S/P-DIF

В каждом суб-фрейме имеется один канальный бит статуса, таким образом образуется 192-битовое слово в каждом аудиоблоке. Это означает, что есть 192/8 = 24 байта доступных в каждом аудиоблоке. Значение канального бита статуса в S/PDIF полностью отличается от AES/EBU.

Для SPDIF 192-битовые слова поделены на 12 слов по 16 бит каждое. Первые 6 бит первого слова — управляющий код; значение этих бит показано в таблице:

Значения контрольных кодов в SPDIF

Номер бита	Если не задан:	Если задан:
Пользователь	Профессионал
1	Обычные	Сжатые данные
2	Копирование запрещено	Копирование разрешено
3	2 канала	4 канала
4	—	—
5	Без предыскажений	С предыскажениями

Что в себя включает и для чего используется?

Система состоит из двух составляющих. Они необходимы для того, чтобы получить доступ к каналам, которые ранее были оплачены, и чтобы повысить уровень функциональности самого телевизора.

• САМ-модуль. Без этой детали в составе TV подключить карту для раскодировки не получится. Вставляется модуль в CI-слот переходника (Samsung включает его в базовую сборку телевизора). При отсутствии модуля в основном составе его можно докупить. Он есть почти в каждом магазине техники.
• Декодирующая электронная карта. Это элемент доступа. На ней хранятся все сведения об абоненте. На основе этой карты предоставляется возможность в полном объёме пользоваться каналами, которые находятся в категории заблокированных.

Главная задача интерфейса – это обеспечить технические способности для раскодировки, а затем предоставить сигнал в нужном для TV формате. Платные каналы поступают на ТВ вместе с источником кодирования.

Зачем соахiаl разъём в телевизоре

Слово соахiаl в переводе с латинского буквально означает «совместная ось», а определение «коаксиальный» скорее относится к кабелю, устройство которого обеспечивает качественную передачу телевизионного сигнала высокой частотности от антенны к телевизору. То есть соахiаl разъём – это выход из телевизионного приёмника для подключения антенны.

Основным назначением коаксиальных устройств является обеспечение соединения между оборудованием разных видов. Это соединение имеет два типа парных составляющих: розетка-вилка и штырь-гнездо. Каждый кабель соотносится с соахiаl выходами различных видов.

По функциональному назначению различают такие виды разъёмов:

В связи с дороговизной медных конструкций магистральных соахiаl кабелей, их часто заменяют оптические аналоги. Удешевляют производство за счёт частичной замены медных компонентов. Основу делают из стали, частично включают в состав плакированную медь, а сверху оплетают стальной и алюминиевой проволоками.

По способу сборки различают три группы кабельных коннекторов:

Накрутные разъёмы

Корпус накрутного коаксиального выхода имеет встроенную скруглённую резьбу и дополняется напрессованной гайкой.

Такой коннектор для соединения ещё называется накрутным штекером. Он особенно широко применяется в домашних условиях и очень популярен из-за простоты подключения, осуществление которого не требует особых умений и специальных инструментов.

Однако такие распространённые штекеры имеют целый ряд существенных недостатков:

• ломкость, ненадёжность конструкции;
• кольцо корпуса не в полной необходимой мере прижимается к гайке, вследствие чего при вкручивании повреждаются разъёмы;
• недостаточная по длине внутренняя резьба, что делает невозможной максимальную плотность фиксации кабеля и, как следствие, является причиной помех при передаче сигнала;
• при накручивании штекера на кабель постепенно происходит частичное разрезание/обрыв проводников, а также по мере эксплуатации скручивается защитное покрытие вместе с проволочным оплетением.

Обжимные разъёмы

В обжимном устройстве используются два цилиндра: наружный, как бы продолжающий строение корпуса, и внутренний, который подбирается по диаметру кабельного диэлектрика с фольгой. Круговая симметрия кабеля не нарушается во время усадки выхода. Его корпус спрессовывается шестигранной призмой при помощи обжимного инструмента.

Обжимной соединитель для антенны также характеризуется упрощённым способом крепления.

Характеристики таких разъёмов могут ухудшаться из-за использования для их производства некачественных материалов, вследствие чего они быстро изнашиваются.

Компрессионные разъёмы

Положительные свойства компрессионных соахiаl выходов со сложностью конструкции компенсируют их относительную дороговизну в полной мере. Они считаются самыми надёжными, но подключение к ним требует понимания специфики крепления и использования специальных приспособлений.

К преимуществам этого вида коаксиальных разъёмов относятся:

• антикоррозионное покрытие;
• эксплуатация до 3-х Ггц;
• защищённость от воздействия влаги;
• наибольшая устойчивость к механическим воздействиям;
• лучшее экранирование в сравнении с другими;
• максимально возможная устойчивость к воздействию высокой и низкой температур;
• большая прочность на разрыв.
