Бетонные кольца для канализации: виды, маркировка, методы изготовления + обзор производителей

Какое оборудование выбрать для производства железобетонных колец

К прочему оборудованию и производственному инвентарю можно отнести цинковые вёдра, лопаты, полиэтиленовую пленку, устройство для подъема тяжелых изделий.

Немного увеличивает затраты на старт бизнеса приобретение сушильной камеры, благодаря которой в несколько раз сокращается процесс застывания блоков. Конечно, это не обязательные затраты, так как бетонные кольца нормально «схватываются» и на свежем воздухе. Но если речь идет о больших объемах производства и высокой срочности выполнения заказов, то без камеры не обойтись.

Также стоит отметить, что для нормального производства необходима горизонтальная ровная площадка. Если производство открывается в помещении, то высота потолка должна быть не менее четырех с половиной метров.

Лучшие производители бетонных колец

Бетонные кольца выпускают многие предприятия России. Среди них можно выделить компании, продукция которых пользуется особым спросом.

Место #1 – в МО

в Мытищах с недавних пор стала выпускать железобетонные кольца разного назначения, в том числе и канализационные. Здесь изготавливают стеновые изделия, с дном, доборные, бетонные крышки, отдельное дно колодезное.

Есть кольца фальцевые и без замка. На все имеются паспорта и сертификаты.

Особо популярна следующая продукция:

  • кольцо КС фальцевое и прямое сечением 90 – 100 см в комплекте с крышкой и люком;
  • изделие КС с замком и без него диаметром 90 – 150 см в той же комплектации;
  • кольцо КС как с замком, так и без замка с крышкой и люком диаметром 90 – 200 см.

Мощность предприятия достаточно большая для того, чтобы отгружать продукцию во все регионы России. Стоимость одного кольца около 2,1 т. р.

Место #2 – фирма “Диалог Строй”

Компания из Новокузнецка «Диалог Строй» обеспечивает железобетонной продукцией весь регион.


Предприятие предоставляет льготы своим клиентам на зимний период. При условии внесения предоплаты, действуют заморозки цен, всевозможные скидки

В ассортименте присутствуют следующие наименования изделий:

  • КС 7-9 – с толщиной стен 80 мм;
  • КС 10-9 – с такими же стенками;
  • КС 15-9 – со стенками 100 мм;
  • КС 20-9 – со стенками такой же толщины.

По индивидуальным заказам возможно изготовление колец и с другими параметрами. Цена на изделия начинается от 1,7 т.р.

Место #3 –

Среди потребителей популярной является продукция . Здесь выпускают ж/б кольца для канализационных колодцев, люки для них, днища, кольца доборные.

Средняя стоимость кольца — около 2,7 т. р. Находится компания в г. Киров, но поставки осуществляются по всей территории России.

Место #4 – предприятие «ЮгСтройКомплект»

Краснодарская также выпускает большой ассортимент железобетонных изделий. Высота колец 0,9 м, диаметр от 100 до 200 см. Цена одного изделия от 1,4 т. р.

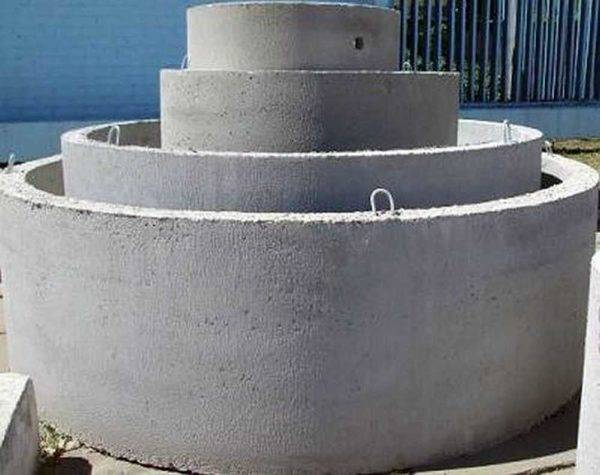

Маркировка и типоразмеры

Удобнее всего данные по объёму, весу, диаметру и другим параметрам воспринимаются в таблицах. Вот некоторые данные, касающиеся не только самих колец, но и применяемых с ними железобетонных крышках или днищах (толщина стенок не указывается, так как она ясна при вычитании внутреннего диаметра от наружного):

Таблица размеров, объёма и веса колец

МаркаДиаметр наружный, ммДиаметр внутренний, ммВысота кольца, ммОбъём бетона, м³Масса кольца, т
К-10-5116010004900,140,35
К-12-5141012504900,170,42
К-15-5168015004900,220,55
К-20-5220020004900,330,82
К-7-58407004950,0840,21
К-7-1,58407001450,0240,06
К-7.68407005900,30,25
Кс-10-3116010002900,080,2
Кс-10-6116010005900,160,4
Кс-13-6141012505900,20,5
Кс-13-9а141012508900,280,7
Кс-13-9б141012508900,240,6
Кс-10-9116010008900,240,6
Кс-15-9168015008900,41,0
Кс-15-6168015005900,2650,66
Кс-20.6220020005900,390,98
Кс-20.6а220020005900,30,75
К-10-10116010009900,270,68
К-12-10141012509900,330,82
К-15-10168015009900,441,1
К-7-108407009900,170,42

Для всех этих размеров могут быть отлиты и идеально совпадающие с ними крышки, а в них – отверстия с гнёздами под стандартные сантехнические люки (с чугунными или стальными кольцами-пазами). Или отверстия другого диаметра.

МаркаНаружный диаметр крышки, ммДиаметр отверстия в крышке,ммТолщина крышки, ммМасса крышки, т
1ПП1516807001500,69
1ПП2022007001601,37
1ПП20-122007001601,38
2ПП2527007001802,4
2ПП810008001700.33
2ПП-15-1160070015010,68
2ПП-20-122007001601,31
3ПП-15-1168010001500,53
3ПП-2022007001601,34
КЦП-1,20Н22007001601,28
КЦП-1,25Н27007001802,31
ПВГ-1517207001400,68
ПВГ-2022407001601,43
ПК-1517207001400,68
ПК-15-10172010001400,52

При обустройстве колодцев питьевой воды или септиков важной деталью таких сооружений будет совпадающее с профилем кольца (или прямоугольного короба) отлитое из бетона днище с арматурой внутри. Иногда при подобном монтаже кольца и дно отливаются с совпадающими по форме замками

Это позволяет сохранить целостность конструкции даже в сейсмоопасных зонах, и не даёт элементам колодцев деформироваться в грунтах-плывунах, как это бывает в геологических отложениях разной плотности. Таблица данных по типам днищ для колодцев:

МаркаДиаметр, ммТолщина, ммОбъём бетона, м³Масса днища, т
ПН-2530001400,982,45
ПН-2025501200,591,48
ПН-1520001200,380,95
ПН-1015001000,180,45
ПН-78401000,120,09

Таким образом, для правильного прочтения условных обозначений согласно ГОСТам нужно иметь в виду, что буквенный индекс КС означает, что перед вами стеновая модель. Обозначение КЛК означает «кольцо для водостока и/или ливневой канализации». КВГ выпускается как внешняя оболочка водопроводных коммуникаций и газопроводов, КФК – для систем дренажа и сетевых коллекторов, а буквы КО ставятся на опорных кольцах колодезных фундаментов. Маркировка на кольце означает следующее:

  • Диаметр. Первая цифра маркировки, величина в дециметрах, диаметр обозначают внутренний (от 7 до 20).
  • Высота. У изделий стандартной высоты она не указывается. Если же высота отличная от стандартной, она проставляется следующей цифрой в числовом индексе. Например, КС-7-4,5 означает «стеновое кольцо с диаметром 7 дециметров и высотой 4,5 дециметров».
  • В маркировке может быть дополнительные параметры. Такие, как степень проницаемости материала. Буква Н означает нормальную, П – пониженную, а символ О – особо низкую.

Но при всём разнообразии типоразмеров всегда можно подобрать элементы монтажа с запасом прочности.

Плюсы и минусы ЖБ колец

Бетон удобен благодаря следующим характеристикам:

  1. Размеры – широкий выбор моделей.
  2. Марки бетона и присадки могут быть подобраны так, что выдержат высокую нагрузку, влажность и перемерзание.
  3. Изделия не нуждаются в специальной обработке и уходе.
  4. Длительный срок эксплуатации – до 100 лет.
  5. Простота монтажа.
  6. Возможно изготовление бетонных комплектующих непосредственно на участке своими силами.
  7. Низкая стоимость.

Минусами могут оказаться:

  1. Большой вес секции.
  2. Необходимость применения крана при монтаже.
  3. При неправильной установке – трудности с гидроизоляцией соединений.
  4. Проблемы с демонтажем, заменой секций.

Как проверить размер колец для колодца по ГОСТу

Выбор производителя колец для колодца, обычно, головная боль. Производителей разного масштаба обычно несколько. Кому отдать предпочтение? Можно собрать отзывы по соседям и так выбрать пару-тройку производителей. Дальше стоит проехаться и посмотреть воочию, потому что «нормальное качество» у каждого свое

На что обращать внимание и как осматривать колодезные кольца? Вот как определяет проверку тот же ГОСТ

Измерения проводят по двум перпендикулярным диаметрам. Это значит, что выбирают одну из точек. Напротив нее будет расположена вторая, а две других на перпендикуляре (прямая, проведенная под углом 90° — как на рисунке).

Как проверить размер бетонного кольца для колодца

  • В четырех точках, попарно расположенных друг напротив друга, измеряют толщину стенок. Причем этот параметр желательно проверить снизу и сверху. Если кольца замковые, проверяют и параметры шипа/паза — они должны совпадать. И контролировать надо тоже и сверху и снизу.
  • Также в четырех точках, проверяют высоту кольца.

По той же методике проверяют плиты, кольца. Выбирают четыре точки — по две на перпендикулярных прямых и в них проводят измерения. Измеряемые величины должны совпадать. Допустимые отклонения — не больше 1,5%.

Какие лучше и как определить качество

Есть две технологии производства бетонных колец: методом вибролитья и вибропрессованием. В первом случае бетон заливают в разборные формы, уплотняют погружным вибратором и оставляют до схватывания. Обычно происходит это через 6-8 часов. Затем формы снимают и оставляют кольца «дозревать», чтобы они набрали достаточную для продажи прочность — 50%.

Монтировать их можно через 28 дней, так что «свежие» кольца лучше не покупать. Еще один момент: в последние дни вызревания могут проявиться трещины. Так что лучше всего приобретать «вылежанные» на складе колодезные кольца. Как видите, технология проста, кроме форм никакого оборудования. Это и позволяет открывать небольшие цеха, которые делают эту продукцию. В таком случае качество полностью зависит от того, кто замешивает и заливает формы.

Выбирать надо по качеству стенок и края, отсутствию брака и отклонений в размерах

Для изготовления колодезных колец вибропрессованием требуется специальное оборудование. Не только формы, но и сам вибропресс. Он создает определенное давление и частоту вибрации на каждом из этапов процесса. Результат — более однородный бетон, гладкие и ровные края, идеально сформированный край или замок. Но и цена выше — более дорогое оборудование.

Какого производителя выбрать

В РФ производством ЖБ колец занимаются около 250 производителей, охватывающих всю территорию страны. Поэтому выезжать за пределы своего региона в поисках дешевизны экономически невыгодно. Сэкономленные средства съест транспортировка. Однако продукция некоторых заводов пользуется особым спросом. Можно выделить:

  1. «ВТГ Строй» в Мытищах Московской области, отправляющий свои изделия по всей стране. Особым спросом пользуются их КС 10.9, КС 15.9 и КС 20.9 фальцевые и плоские в комплекте с крышкой и люком. Средняя стоимость — 2,1 тыс. руб.
  2. ОАО «Завод строительных промышленных деталей», работающий более 45 лет в Тюмени. Он имеет собственную аккредитованную строительную лабораторию, которая позволяет не только следить за качеством, но и разрабатывать новые технологии.
  3. Фирма «Диалог Строй» в Новокузнецке является поставщиком качественных ЖБИ по всей Кемеровской области. Помимо выпуска стандартных конструкций предприятие охотно работает и с заказами по индивидуальным проектам.
  4. Компания «ЮгСтройКомплект» в Краснодаре отличается широким ассортиментом и высокой мощностью производства. Цены на ЖБИ начинаются от 1,4 тыс. руб.

Эти производители строго отслеживают технологию производства и гарантируют качество своей продукции.

Маркировка, размерный ряд

Обозначаются бетонные изделия, согласно области применения и габаритам. Единицы измерения — дециметр или метр. Примеры буквенной маркировки согласно ГОСТу:

  • КС — стеновые бетонные кольца для оборудования смотровых или горловин;
  • КСД — стеновые изделия с дном;
  • КО — с опорой;
  • КФК — для септиков и фекальных систем;
  • КЛК — ливневки;
  • КЛВ — колодцы-водоприемники в ливневках;
  • КВГ — для сооружения водопроводных и газопроводных коммуникаций.

Таблица маркировки и размеров колец.

Цифры содержат сведения о внутреннем сечении и высоте железобетонного кольца. Пример: КС 6-10 — бетонная конструкция стенового типа с внутренним сечением 6 дм, высотой 10 дм или 1м. Стандартные размеры бетонных колец: сечение — 7—20 дм, высота — 1—20 дм, толщина стенки — 0,7—2 дм.

Маркировка может включать сорт используемого бетона, как правило, от М200 до М500, информацию об армировании. Например, стандартные стеновые кольца для колодцев не армируются, так как бетон своими руками выдерживает боковые нагрузки и работает на сжатие. Усиление необходимо для колец для применения в тяжелых грунтовых условиях. Для этого берутся стальные пруты толщиной до 1 см или арматурная сетка размером 0,6—1 мм.

Выбор места расположения септика

  • септик нужно располагать на расстоянии более 5 метров от частного домостроения и не меньше 50 метров от колодца или водозаборной скважины;
  • накопительные резервуары следует размещать на возвышенности, чтобы в него не попадали талые воды и дождевые осадки;
  • нечистоты и отработанная вода должны передвигаться к септику по трубопроводу, проложенному под определенным углом наклона, что позволяет избежать появления в нем засоров, образующихся в местах поворотов и изгибов;
  • необходимо предусмотреть возможность подъезда спецтехники к отстойнику. Дело в том, что шланг ассенизаторской машины имеет определенную длину, которая не превышает нескольких метров;
  • выполнять установку септика далеко от жилого дома нерационально, поскольку тогда имеет место значительный перерасход труб и увеличивается объем работ, которые необходимо сделать.

Маркировка, габариты и классификация

Каким бы ни был дом, без канализационной системы его невозможно назвать комфортным и современным. Обустройство инженерных систем – это первостепенная задача, которую решают ещё до установки фундамента.

Железобетонные переливные септики не теряют актуальности, так как за сравнительно небольшую цену эффективно справляются с очисткой и сбором сточных вод.

Ж/б кольца изготавливают методом заливки и вибрирования в форме с определённой толщиной стенок. Внутри бетонной массы размещена стальная арматурная сетка, увеличивающая прочность изделия.

Типы колец:

  • Фальцевые кольца благодаря замковым соединениям плотно стыкуются друг с другом, что позволяет достичь большей герметичности в системе отстойной канализации. Это увеличивает сопротивление шахты давлению грунта и не даёт канализационным стокам просачиваться в почву.
  • Сквозные канализационные кольца имеют плоский торец и гладкие стенки. Это самый недорогой вариант для канализации. При установке нужны дополнительные меры по герметизации стыков. Обычно применяют цементный раствор, который дополнительно укрепляет конструкцию и увеличивает её сопротивление давлению грунта.
  • Доборные кольца – это изделия тех же классов, но меньшей высоты. Их задача – скорректировать высоту септика до определённого уровня.
  • Фильтрационные кольца имеют на своих стенках сквозные отверстия (перфорацию). Применяют их для создания фильтрационных колодцев.
  • Фасонные изделия – к этой группе относятся все дополнительные конструктивные элементы: сплошные плиты для установки на дно колодца, плиты с отверстием для установки крышки канализации.

Все ЖБИ, в том числе и фасонные, имеют заводскую маркировку по ГОСТ, состоящую из буквенной и цифровой частей.

Буквенная маркировка:

  • кольцо стеновое – КС;
  • плита перекрытия – ПП;
  • плита днища – ПД.

Цифровая маркировка разделена на 2 части и пишется через дефис. Например, 10-8, где 10 – это внутренний диаметр бетонных колец для канализации (в данном случае 100 см), а 8 – это высота (80 см).

У некоторых изделий значения немного округлены.

Более точные данные в таблицах:


Диаметр бетонных колец для канализации


Размеры колец для колодца под канализацию

В некоторых случаях производитель добавляет в маркировку ещё один символ, обозначающий степень влагопроницаемости железобетонного изделия:

  • Н – нормальное;
  • П – пониженное;
  • О – особо низкое.

Похожую маркировку имеют и плиты крышки и днища – 1ПП 15. 1 – это группа по несущей способности, ПП – плита перекрытия, 15 – внешний диаметр изделия.

Размеры крышек для бетонных колец:

Плиты днища:

Последняя цифра обозначает диаметр именно кольца, к которому крышка подходит. Сама же плита будет на 18-20 см шире.


Плиты перекрытия под железобетонные кольца для канализации

Какие кольца выбрать – с замком или без

На рынке представлены бетонные кольца с замком (пазо-гребневым соединением) и без него. Бытует мнение, что первые обеспечивают более высокую водонепроницаемость и лучше защищают конструкцию септика от бокового смещения.

Однако, по утверждениям специалистов, это не соответствует действительности. На практике большой разницы между кольцами обоих типов в плане водопроницаемости нет. Если же возникают настолько существенные сдвиги грунта при его морозном пучении, которые в принципе могут сместить одно кольцо относительно другого (вес одного кольца диаметром 1 м – 600 кг), то замок не спасёт. Что же касается удобства центрирования колец с замком при монтаже, то это справедливо только для сооружения из двух колец. В случае септика из трёх и более колец разница вряд ли будет заметна.

Приобретение материалов

Схема канализации из бетонных колец включает несколько элементов:

1. Канализационные трубы – специалисты рекомендуют для наружной магистрали использовать ПВХ изделия, имеющие коричневый или оранжевый цвет, с раструбным типом соединения.

2. Фитинги – их устанавливают, исходя из финансовых возможностей домовладельца.

3. Ревизии — желательно монтировать и с частотой 15 – 20 метров, сооружая ревизионные колодцы. Также можно поставить обратный клапан с целью препятствования обратному оттоку сточной жидкости.

5. Кольца железобетонные канализационные. На промпредприятиях, производящих ЖБИ, они представлены в широком ассортименте. При их покупке нужно ориентироваться на наличие данной продукции в торговой сети и на прилагаемую к ней спецификацию. При обустройстве канализации чаще всего задействуют кольца с аббревиатурой КС – их выпускают как с замками, так и без них. Этого вида железобетонные изделия отличаются параметрами.

Когда выбираются ЖБИ кольца для канализации, нужно обращать внимание на нанесенную маркировку. К примеру, КС -15 – 9 расшифровывается следующим образом:

К примеру, КС -15 – 9 расшифровывается следующим образом:

  • КС – кольцо сборное;
  • цифра 15 – внутренний диаметр в дециметрах;
  • цифра 9 – высота 90 сантиметров.

6. Железобетонные крышки. Их покупают по желанию. Производители предлагают их в широком ассортименте. Их выпускают квадратными, круглыми, с одним или двумя отверстиями, с маркировкой ПП и ПГ. Габариты крышек должны выбираться в соответствии с диаметром колец. Так изделия ПП -20-2 используют для продукции с маркировкой КС-20-9. Продают крышки с люком и без него. В том случае, когда люк отсутствует, его нужно приобрести. Он может быть чугунным или полимерным. Чтобы канализация стоила дешевле, крышку делают из других материалов самостоятельно. Также колодец можно просто накрыть железным листом.

Подсчитать количество железобетонных колец просто. Так изделие КС-15-9 обладает объемом 1,59 куба, а КС-20-9 – 2,83 кубометра. Исходя из ранее вычисленного объема однокамерного септика для частного дома в 1,8 куба, будет достаточно одной единицы изделия КС-20-9.

Это интересно: Выгребная яма для дачи своими руками: как сделать, устройство

О схемах частной канализации

Систему автономной частной канализации, построенную с применением бетонных колец, реализуют по разным схемам и с разным набором изделий. Выбор схемы зависит от многих факторов и условий. Здесь и рельеф участка, и количество жильцов в доме, и свойства грунта, и другие расчетные и справочные параметры.

Если мы устанавливаем канализацию, которая постоянно и круглосуточно будет работать на семью из 3-х человек, то септик из колец с двумя камерами станет оптимальным решением проблемы утилизации всего объема стоков. Например, такая схема, в которой используются два резервуара, каждый из которых сделан из трех бетонных колец, где нижнее кольцо с днищем, верхнее – с люком:

Схематичное решение септика из ж/б колец

На эскизе видно, что схема самая простая, но, тем не менее, рабочая и надежная. Бо́льшую сложность здесь представляет подключение ввода и вывода, обустройство вентиляции, организация гидро- и теплоизоляции, соблюдение уклона труб канализации, и много другое.

Главные узлы и детали колодца из железобетонных труб:

  1. Железобетонные кольца диаметром более 1 м в нужном количестве;
  2. Бетонная утепленная крышка;
  3. Кольца для выходной горловины или кольца с люками для откачки стоков;
  4. Если используются бетонные кольца с горловиной и без люка, то необходимо делать крышку из металла, дерева илипластмассы;
  5. Вентиляционная труба;
  6. Бетонное перекрытие для котлована септика;
  7. Железобетонное кольцо с днищем;
  8. Подушка щебнево-песчаная;
  9. Гидроизолятор для внутренних стен канализационного колодца;
  10. Входное отверстие для канализационной сточной трубы;
  11. Выходное отверстие для вывода стоков.

Схема двухкамерного септика из бетонных колец

Чтобы максимально очистить сточные воды, одной работы бактерий и отстаивания загрязненной воды мало – нужно обустраивать фильтрационные поля, и начало такой очистки тоже лежит в строительстве фильтрационного колодца, вода из которого будет сливаться в поля фильтрации. Такую воду можно будет не просто сливать в водоемы без риска их загрязнить, но и использовать для полива садово-огородного участка или для технических нужд.

Двухкамерный канализационный септик или выгребная яма из двух железобетонных колодцев не требует достройки фильтрационных полей или колодцев – септик справится с таким объемом работы сам, потому что второй колодец предназначен именно для доочистки канализационных сточных вод.

Схема двухкамерного сточного септика, сделанного из бетонных колец, сложнее и дороже строительства септика или накопительного колодца по однокамерной схеме, так как в этом варианте будут использоваться и кольца с днищем, и кольца с горловиной и отверстиями для ввода/вывода канализации. Для уменьшения стоимости проекта и строительных работ рекомендуется использовать кольца с замками – это позволит избавиться от дополнительной гидроизоляции, обустройства песчаной подушки и герметизации стыков.

Первый бетонный колодец в двухкамерном септике строится из 2-3 колец с замками – это зависит от глубины колодца, которая, в свою очередь, зависит от свойств грунта. В первичной камере грязная сточная вода будет некоторое время отстаиваться –крупные твердые осадки лягут на дно, а осветленные стоки после перетока по границе накопления попадут во вторичную камеру, где будут очищаться окончательно, и выводиться за пределы участка или откачиваться для нужд хозяйства.

Вторичный резервуар возводится таким же монтажом бетонных колец друг на друга с соблюдением совпадения замков. Во второй резервуар можно добавлять микроорганизмы, ускоряющие разложение и переработку стоков. При этом ил осаживается на дно, а осветленная вода выводится в почву или наружу.

Размеры бетонных колец для канализации обновлено: Апрель 16, 2017 автором: kranch0

В заключение

Обустройство колодца на даче намного легче и правильней выполнять с использованием железобетонных стеновых колец. Кирпичная кладка или бревна, которые также применяют при изготовлении колодцев, пропускают много загрязнений, хотя по стоимости обойдутся дешевле. Колодец из колец ЖБИ с этой точки зрения наиболее чистый, поэтому не приходится тратить дополнительные суммы на очистные установки.

Важным с точки зрения удобства для владельцев колодцев, стены которых изготовлены из железобетонных колец, является и то, что установка занимает мало времени. Поэтому даже при привлечении тяжелой техники, которая будет непосредственно опускать кольца в вырытую яму, стоимость работ не сильно возрастет.

Еще одним преимуществом колец стеновых из железобетона является и то, что все работы можно провести самостоятельно при ограниченном бюджете. Технология обустройства колодца проста, а использование различных хитростей сэкономит физические силы. Опускать кольца можно на досках под уклоном, тогда не придется тратить много сил на эту процедуру. Доски можно использовать и в качестве направляющих, чтобы шахта колодца была ровной. А для того, чтобы кольца легче погружались в землю, к внешнему краю нижнего кольца можно приварить дополнительную 5-ти сантиметровую полосу металла.

Кольца из железобетона имеет широкую сферу применения, поэтому этот продукт весьма популярен. Имеет множество преимуществ при одном единственном недостатке — вес изделий. Производители организовывают доставку бесплатно при покупке определенного количества колец, поэтому размеры и вес изделий уже можно не рассматривать как минус изделий из железобетона. А главным преимуществом, которое ставит кольца для колодцев на первое место среди прочих материалов, это гигиеничность и чистота воды, которая будет набрана в него.
