Заземление газового котла в частном доме: нормы, особенности устройства и проверки

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

• заземлителей-штырей,
• металлических полос, их объединяющих в одну систему;
• линии от контура заземления до электрощитка.

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов

Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает. Использовать только сварные соединения

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Лучшие промышленные комплекты заземления

Рейтинг составлен на основе отзывов покупателей.

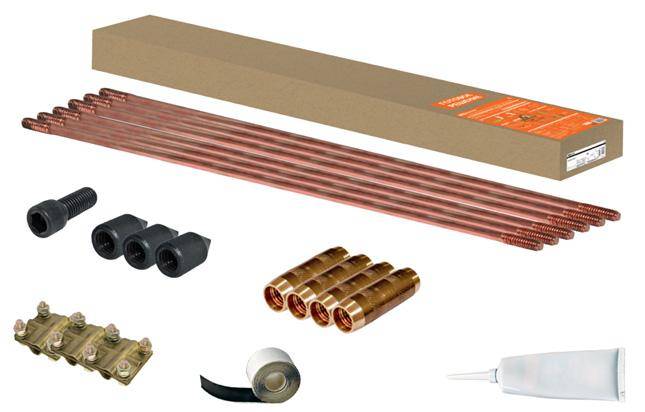

ZandZ ZZ-000-045

ZandZ ZZ-000-045

Страна производитель – Россия. Штыри заземления омеднённые, имеют соединительную резьбу. В комплект входит 30 штырей, длиною 1,5 м. Диаметр их сечения составляет 14 мм. Между собой штыри соединяются муфтами. Их в комплекте 15 штук. Столько же зажимов для подключения проводника и наконечников для штырей. Комплект считается одним из лучших представленных в настоящее время на рынке. Может устанавливаться даже в песочный грунт.

Достоинства:

• универсальность применения;
• полная комплектация;
• качественные материалы;
• длительный срок службы.

Главный недостаток:

высокая стоимость.

GALMAR GL-00045

GALMAR GL-00045

Страна производитель – Польша. Комплект предназначен для устройства трёхточечного контура заземления. В него входят 30 омеднённых штырей, имеющих длину по 1,5 м и диаметр сечения 14 мм. Есть 5 направляющих головок на отбойный молоток и 1 насадка. Штыри имеют резьбу, которая позволяет соединять их между собой муфтами.

Достоинства:

• универсальность применения;
• надёжность;
• качественные материалы изготовления;
• длительный срок службы.

Главный недостаток:

стоимость выше, чем у конкурентов.

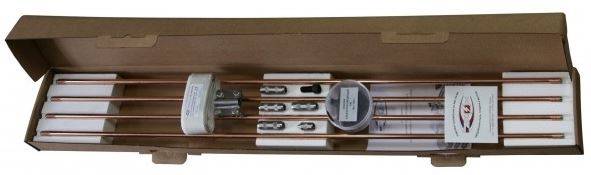

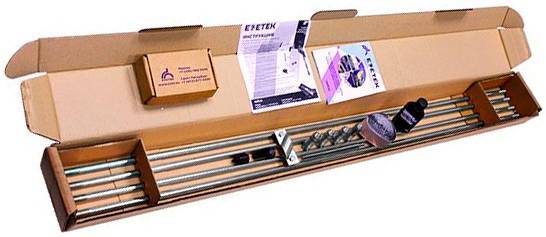

EZETEK CN-6

EZETEK CN-6

Страна производитель – Россия. Комплект может быть использован для бытовой и промышленной установки модульно-штыревого заземления. В него входит 4 штыря из нержавеющей стали, имеющих длину по 1,5 м и диаметр 16 мм. Соединение штырей осуществляется между собой с помощью стальных муфт. Из такого же материала выполнена удароприёмная головка для кувалды.

Достоинства:

• доступная стоимость;
• универсальность применения;
• высокое качество и надёжность элементов контура;
• длительный срок эксплуатации.

Недостатки не выявлены.

Bolta

Bolta

Страна производитель – Россия. Комплект предназначен для устройства контура заземления в загородных домах и на дачах. Он полностью соответствует требованиям ПЭУ и европейским стандартам. В него входят 4 стальных штыря, имеющих длину по 1,5 м и диаметр сечения 16 мм. Они имеют многослойное медное покрытие, имеющее со сталью молекулярно прочное соединение. Соединение штырей осуществляется с помощью муфт.

Достоинства:

• срок службы до 15 лет;
• может использоваться для устройства заземления на сложных грунтах;
• доступная стоимость;
• высокое качество исполнения элементов конструкции.

Недостатки не выявлены.

TDM SQ2402-0001

TDM SQ2402-0001

Страна производитель – Россия. Комплект предназначен для устройства заземления частного дома, промышленных, складских и административных зданий, построенных на сложных, скальных, гравийных и других видах грунта. В комплект входят 6 стальных штырей-электродов, имеющих резьбу. Их поверхность покрыта слоем меди. Для обеспечения более длительного срока службы штыри можно дополнительно обработать перед установкой антикоррозийной пастой. Она входит в состав комплекта.

Достоинства:

• срок службы до 30 лет;
• универсальность установки и применения;
• доступная стоимость;
• качественные материалы изготовления элементов контура.

Недостатки не выявлены.

MZK-6-Z

MZK-6-Z

Страна производитель – Россия. Модульно-штыревая конструкция предназначена для устройства заземления частных домов на грунте любого типа. В комплект входят 4 оцинкованных штыря с резьбой и 4 соединительных муфты, изготовленных из нержавеющей стали. Диаметр сечения стержней 16 мм.

Достоинства:

• доступная стоимость;
• полная комплектация модуля;
• длительный срок службы;
• простота сборки.

Недостатки не выявлены.

ZGER-6

ZGER-6

Страна производитель – Германия. В комплект входят 4 стержня с резьбой, изготовленные из оцинкованной стали, имеющие длину 1,5 и диаметр сечения 20 мм. Заземление может использоваться для частных домов и небольших производств.

Достоинства:

• качественные материалы изготовления;
• длительный срок службы;
• доступная стоимость.

Недостатки не выявлены.

Заземление газового котла

По нормативам заземление котла — обязательный этап газификации дома. Заземление газового котла делается отдельно от локального заземления дома

Все современные газовые котлы не работают без электричества. Оно нужно для автоматики котла, для работы вентилятора и нагнетающего насоса. Следовательно, если вы планируете газифицировать свой дом и установить газовый котел, то вам нужно задуматься о монтаже отдельного заземления для газового оборудования.

Заземление для подключения газового котла должно удовлетворять следующим требованиям:

• Сопротивление заземления в глинистом грунте должно быть не более 10 Ом
• В песчаном грунте не более 50 Ом

Несмотря на то, что в Правилах устройства электроустановок п.1.7.103 установлены требования к сопротивлению повторного заземления в обычном грунте не более 30 Ом – сотрудники газовых компаний, проверяющие правильность монтажа газового котла, требуют чтобы сопротивление заземления газового котла было не более 10 Ом в обычном грунте.

Такое требование сотрудников газовых компаний разумно и связано с таким явлением: отсутствием повторного заземления каждой опоры воздушной линии электропередач (ВЛ).

Таким образом, для выполнения требований ПУЭ по общему сопротивлению растеканию заземлителей всех повторных заземлений необходимо обеспечить сопротивление заземления не более 10 Ом.

Эти требования действительны для однофазного напряжения 220 вольт и трехфазного напряжения 380 Вольт.

Правила устройства электроустановок издание 7 (ПУЭ-7) п. 1.7.103 гласит: Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой BЛ в любое время года должно быть не более 5, 10 и 20 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. При этом сопротивление растеканию заземлителя каждого из повторных заземлений должно быть не более 15, 30 и 60 Ом соответственно при тех же напряжениях.

Обеспечить такое сопротивление заземления может штыревой глубинный заземлитель. По сути это длинный штырь, который нужно вбить в землю.

В качестве заземлителя можно использовать фирменный глубинный заземлитель или металлический профиль (уголок, труба, круглая арматура). Для достижения нужного сопротивления заземления приходится вбивать в землю несколько электродов. Части заводского заземлителя соединяются специальными муфтами. Части самодельного заземлителя соединяются сваркой.

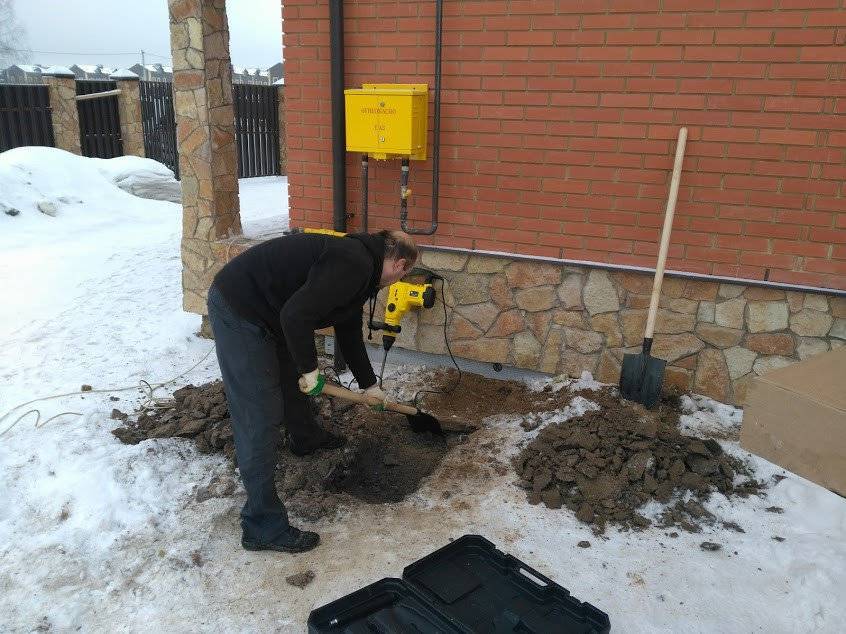

Готовое заземление газового котла и протоколы замеров сопротивления заземления сдается РЭС вашего филиала «Облгаза». На фото ниже пример актов, которые составляют принимая заземление газового котла и газопровода.

Нормы и требования к заземляющему контуру

Для газовых котлов предъявляются повышенные требования к заземлению. Прежде всего не может быть использована естественная конструкция: трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей, трубопроводы канализации или отопления. Поэтому в качестве заземляющего контура всегда используется искусственная конструкция.

Выбор заземлителя

Варианта всегда два: готовый заземляющий комплект (его стоимость в среднем 6-8 тыс. руб.) и самостоятельная сборка конструкции.

Пример готового комплекта с резьбовым соединением.

Газовые службы рекомендуют использовать готовый комплект, но не запрещают сделать его и своими руками, главное – соответствие требованиям к материалу и достижение нормы сопротивления.

Чтобы определиться какие материалы нужны, изучите стандартную конструкцию заземляющего контура:

Стандартный, наиболее оптимальный заземляющий контур, далее мы будем ориентироваться именно на такую конструкцию.

Итак, искусственные заземлители могут быть из черной или оцинкованной стали, либо же медными, но это дорого. Они ни в коем случае не должны быть окрашены. Согласно ПУЭ-7, Раздел 1, Глава 1.7, их толщина и сечение определяется исходя из таблицы наименьших размеров заземлителей и заземляющих проводников, проложенных в земле:

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм2	Толщина стенки, мм
Черная сталь	Круглый:
— для вертикальных заземлителей	16	—	—
— для горизонтальных заземлителей	10	—	—
Прямоугольный	—	100	4
Угловой	—	100	4
Трубный	32	—	3,5
Оцинкованная сталь	Круглый:
— для вертикальных заземлителей	12	—	—
— для горизонтальных заземлителей	10	—	—
Прямоугольный	—	75	3
Трубный	25	—	2
Медь	Круглый	12	—	—
Прямоугольный	—	50	2
Трубный	20	—	2
Многопроволочный канат	1,8 (для каждой проволоки)	35	—

Итого, для сборки стандартной конструкции понадобится:

• металлические уголки из нержавеющей стали 50*50 мм длинной 2,1 м (3 шт.). В качестве альтернативы можно использовать стальную водопроводную трубу диаметром 32 мм и толщиной стенок 3,5 мм и более, либо же прямоугольный профиль с поперечным сечением 100 мм2;
• металлические полосы из прямоугольного профиля длинной 1,2 м, шириной 4 см и толщиной не менее 4 мм (3 шт.). Тут также можно использовать альтернативные варианты, ориентируясь на таблицу выше;
• металлическая полоса из нержавеющего прямоугольного профиля шириной 4 см, толщиной 4 мм и длинной от ближней вершины заземляющего треугольника до фундамента дома, желательно не более 3 м (1 шт.);
• болт M8 или M10;
• медный провод, например, ПВ-3, сечением не менее 6 мм2 (или не менее 10 мм2 для домов с большим количеством одновременно используемых мощных электроприборов). В качестве альтернативы можно использовать алюминиевый провод сечением 16 мм2 или стальной сечением не менее 75мм2. В готовых комплектах обычно используется омедненный провод сечением 14,9 мм2.

Расчет параметров для достижения требуемого сопротивления

Сопротивление заземляющей конструкции должно быть:

• не более 10 Ом в глинистом грунте;
• не более 30 Ом в садовой земле близкой к чернозему;
• не более 50 Ом в песчаном грунте;
• не более 150 Ом в глиняно-песчаной смеси.

Физические характеристики контура заземления сильно зависят не только от типа грунта, но и климатических особенностей местности, поэтому даже стандартная, достаточная в большинстве случаев конструкция всегда проверяется на практике. В зависимости от результатов в контур могут быть внесены изменения. Проверка физических свойств конструкции довольно проста:

1. Соединяем все вертикальные и горизонтальные проводники, чтобы они плотно прилегали друг к другу.
2. С помощью омметра (прибора для измерения сопротивления) замеряем показатели для собранного контура, обычно они находятся в диапазоне 4-8 Ом, т.е. в допустимых пределах для любого типа грунта – конструкция соответствует требованиям и готова к монтажу.
3. Если результат измерений превышает допустимые значения, необходимо внести в конструкцию изменения, обычно достаточно добавить еще один или несколько проводников, использовать проводники с большей площадью поперечного сечения и т.д.

Выбор места для монтажа

От правильно подобранного места обустройства контура во многом зависит его эффективная и безопасная работа. Существует несколько рекомендаций по этому поводу:

• Нельзя размещать контур заземления в месте постоянного или частого нахождения людей или животных. В момент пробоя изоляции и отвода напряжения в грунт, находящийся в непосредственной близости человек или животное могут пострадать. Лучше принять меры по ограждению такого участка.
• Некоторые специаоисты рекомендуют располагать контур с северной стороны здания. Это объясняется более влажной сырой на таком участке.
• Если почва через чур влажная и существует большая вероятность коррозии металла контура, то лучше изготовить его из стали большого сечения. А также конструкцию контура можно покрыть специальными токпроводящими материалами, которые защитят от коррозии, но не ухудшат электрический контакт с землёй.
• Не стоит располагать контур заземления вблизи с теплокоммуникациями. Пересушенный грунт негатино сказывается напоказателе сопротивления контура.
• Запрещено располагать контур в непосредстьвенной близости с газопроводом, проходящим в земле.
• Глубина размещения контура должна быть ниже уровня замерзания грунта, но не менее 0,5 м.

При соблюдении этих рекомендаций, можно быть уверенным в правильности подобранного места, и надежной работы заземлителя.

Замена старого газового котла на новый: как правильно, порядок, самостоятельно

Сегодня мы узнаем, как произвести замену старого газового котла в частном доме, какие документы для этого нам понадобятся.

Газовый котел для водяного обогрева жилища в частном секторе вычисляется на базе заявленной (номинальной) мощности и коэффициента полезного действия (результативности). Уменьшение данных характеристик, как и группа иных параметров, нуждаются в модернизации оснащения помещения, где находится отопительное устройство.

Основаниями, которые становятся причиной для монтажа нового обогревательного оборудования взамен устаревших котлов, являются следующие обстоятельства: маленькая эффективность; расширение обогреваемого метража благодаря пристройкам к жилищу либо присоединения к водному контуру новых приспособлений, отапливающих террасу, изолированную мансарду либо подпол; надобность в дополнительных опциях; удобство и уют жилища в частном секторе во многом зависят от присутствия контура повышения температуры воды. Возможность соединить в одном устройстве водонагревательное приспособление и обогревательный прибор дают 2-контурные котлы на голубом топливе. На замену атмосферному оборудованию и приборам с принудительным выводом выхлопных газообразных веществ (с изолированным отсеком сжигания) поступают конденсационные обогревательные приборы.

Нормы и требования к заземляющему контуру

Для газовых котлов предъявляются повышенные требования к заземлению. Прежде всего не может быть использована естественная конструкция: трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей, трубопроводы канализации или отопления. Поэтому в качестве заземляющего контура всегда используется искусственная конструкция.

Выбор заземлителя

Варианта всегда два: готовый заземляющий комплект (его стоимость в среднем 6-8 тыс. руб.) и самостоятельная сборка конструкции.

Пример готового комплекта с резьбовым соединением.

Газовые службы рекомендуют использовать готовый комплект, но не запрещают сделать его и своими руками, главное – соответствие требованиям к материалу и достижение нормы сопротивления.

Чтобы определиться какие материалы нужны, изучите стандартную конструкцию заземляющего контура:

Стандартный, наиболее оптимальный заземляющий контур, далее мы будем ориентироваться именно на такую конструкцию.

Итак, искусственные заземлители могут быть из черной или оцинкованной стали, либо же медными, но это дорого. Они ни в коем случае не должны быть окрашены. Согласно ПУЭ-7, Раздел 1, Глава 1.7, их толщина и сечение определяется исходя из таблицы наименьших размеров заземлителей и заземляющих проводников, проложенных в земле:

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм2	Толщина стенки, мм
Черная сталь	Круглый:
— для вертикальных заземлителей	16	—	—
— для горизонтальных заземлителей	10	—	—
Прямоугольный	—	100	4
Угловой	—	100	4
Трубный	32	—	3,5
Оцинкованная сталь	Круглый:
— для вертикальных заземлителей	12	—	—
— для горизонтальных заземлителей	10	—	—
Прямоугольный	—	75	3
Трубный	25	—	2
Медь	Круглый	12	—	—
Прямоугольный	—	50	2
Трубный	20	—	2
Многопроволочный канат	1,8 (для каждой проволоки)	35	—

Итого, для сборки стандартной конструкции понадобится:

• металлические уголки из нержавеющей стали 50*50 мм длинной 2,1 м (3 шт.). В качестве альтернативы можно использовать стальную водопроводную трубу диаметром 32 мм и толщиной стенок 3,5 мм и более, либо же прямоугольный профиль с поперечным сечением 100 мм2;
• металлические полосы из прямоугольного профиля длинной 1,2 м, шириной 4 см и толщиной не менее 4 мм (3 шт.). Тут также можно использовать альтернативные варианты, ориентируясь на таблицу выше;
• металлическая полоса из нержавеющего прямоугольного профиля шириной 4 см, толщиной 4 мм и длинной от ближней вершины заземляющего треугольника до фундамента дома, желательно не более 3 м (1 шт.);
• болт M8 или M10;
• медный провод, например, ПВ-3, сечением не менее 6 мм2 (или не менее 10 мм2 для домов с большим количеством одновременно используемых мощных электроприборов). В качестве альтернативы можно использовать алюминиевый провод сечением 16 мм2 или стальной сечением не менее 75мм2. В готовых комплектах обычно используется омедненный провод сечением 14,9 мм2.

Расчет параметров для достижения требуемого сопротивления

Сопротивление заземляющей конструкции должно быть:

• не более 10 Ом в глинистом грунте;
• не более 30 Ом в садовой земле близкой к чернозему;
• не более 50 Ом в песчаном грунте;
• не более 150 Ом в глиняно-песчаной смеси.

Физические характеристики контура заземления сильно зависят не только от типа грунта, но и климатических особенностей местности, поэтому даже стандартная, достаточная в большинстве случаев конструкция всегда проверяется на практике. В зависимости от результатов в контур могут быть внесены изменения. Проверка физических свойств конструкции довольно проста:

1. Соединяем все вертикальные и горизонтальные проводники, чтобы они плотно прилегали друг к другу.
2. С помощью омметра (прибора для измерения сопротивления) замеряем показатели для собранного контура, обычно они находятся в диапазоне 4-8 Ом, т.е. в допустимых пределах для любого типа грунта – конструкция соответствует требованиям и готова к монтажу.
3. Если результат измерений превышает допустимые значения, необходимо внести в конструкцию изменения, обычно достаточно добавить еще один или несколько проводников, использовать проводники с большей площадью поперечного сечения и т.д.

Рейтинг лучших промышленных комплектов

Наборы заводского производства отличаются простотой сборки. Владелец дома или складского помещения может установить контур самостоятельно. Для проведения монтажа требуется минимум подготовительных работ. Комплектующие укладываются в картонную тару, упрощающую процесс перевозки и защищающую детали от повреждений. Компоненты выполнены из стального прутка с покрытием медью, обеспечивающей увеличение ресурса.

Zandz ZZ–000–045

Модуль российского производства состоит из сборных электродов, имеющих длину от 5 до 15 м (в зависимости от количества элементов). Комплект используется для заземления жилых или офисных зданий и обеспечивает защиту от разряда молнии. Поставляется в виде набора, в котором имеются соединительные резьбовые муфты для сборки электродов из заготовок. Поверхность стальных штырей покрыта слоем меди, предусматриваются насадки на отбойный молоток (необходимы при проведении монтажных работ). Средняя цена набора составляет 70 тыс. руб.

Galmar GL–00045

В состав набора входят 30 металлических штырей длиной по 1,5 м и соединительные резьбовые элементы. Поверхность электродов покрыта медью, обеспечивающей стойкость к коррозии. Имеются зажимы для коммутации проводников, стартовые наконечники для электродов и насадки для отбойного молотка, позволяющие быстро заглубить штыри в грунт.

Ezetek CN–6

Бюджетный набор включает в себя электрод, изготовленный из нержавеющей стали и имеющий длину 6 м. Предусмотрен твердосплавный наконечник, упрощающий процедуру установки штыря в грунт. Электрод собирается из 1,5-метровых элементов, для соединения применены резьбовые втулки. Предусмотрена туба со специальной пастой, проводящей электрический ток. Комплект рассчитан на использование в частных домах или на дачах, монтаж производится при помощи перфоратора или кувалды. Цена системы заземления начинается от 12 тыс. руб.

Bolta

Компания предлагает несколько комплектов со штырями, выполненными из углеродистой, омедненной или нержавеющей стали. Ресурс компонентов, расположенных в грунте, варьируется от 15 до 100 лет. Предусмотрена специальная твердосплавная головка, способная разрушать камни в толще грунта. Установка сборного штыря (для соединения имеются втулки с резьбой) производится вручную кувалдой или с помощью электрического перфоратора.

TDM SQ2402–0001

Комплект предназначен для частных домов или складских помещений, стоимость начинается от 11,5 тыс. руб. В наборе имеются стальные штыри длиной 1,5 м с резьбовыми наконечниками для втулок. Предусмотрены ударная головка и латунные зажимы для крепления соединительных проводов. На поверхность электрода нанесено медное покрытие толщиной около 0,25 мм, соединительные втулки выточены из латуни. Имеется туба со специальной смазкой, защищающей детали от коррозии и проводящей электрический ток.

MZK–6–Z

В состав комплекта включены 4 стальных штыря длиной по 1,5 м и соединительные втулки из латуни с внутренней резьбой. Электроды имеют диаметр 14 мм и покрыты тонким слоем меди, компоненты соответствуют требованиям российских ПУЭ. Подходят для заземления жилых домов и газового оборудования. Установка в грунт осуществляется вручную или с помощью перфоратора.

ZGER–6

Набор состоит из 4 стальных оцинкованных стержней длиной по 1,5 м (диаметр прутка 20 мм). Комплект предназначен для заземления частных домов и отдельных установок. Для соединения элементов использована цапфа, входящая в ответное отверстие. Предусмотрены ударопрочная головка и зажим для подсоединения провода. Средняя цена набора составляет 5,8 тыс. руб.

Как заземлить газовый агрегат?

Как правильно сделать заземление газового котла? Сперва следует учесть ряд важных нюансов:

1. Для заземляющей металлоконструкции, устанавливаемой в грунт, подойдут: уголок, швеллер, профильная труба.
2. Металлическая поверхность должна быть защищена от коррозии: оцинковкой, медным покрытием или антикоррозийной пастой.
3. Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с контуром заземления для газового котла, зависит от типа металла. Для меди оптимальным считается 1 см², для стали – 7,5 см², для алюминия – 16 см².
4. Сопротивление заземлителя для песчаных грунтов не должно быть больше 50 Ом, для глинозема – до 10 Ом.
5. Электроды должны изготавливаться из материала, который соответствует сопротивлению контура. Лучший вариант – двухдюймовые трубы или уголки длиной от 2 м и площадью поперечного сечения от 6 см².
6. Шина должна выполняться только из стальной или медной полосы.

Соблюдение перечисленных условий избавит Вас от претензий со стороны проверяющих органов.

Простой расчет параметров контура

Проще всего произвести заземление газового котла опытным путем без применения сложных формул и расчетов. В этом случае работу выполняют по следующему алгоритму:

• за основу берут контур из трех стержней длиной по 3 м в форме равнобедренного треугольника;
• соединяют проводники;
• берут омметр, который замеряет сопротивление, и измеряют показания контура – оптимальным является значение 4 Ом;
• если результат существенно выше оптимального, то к контуру добавляют еще один элемент и снова измеряют сопротивление; продолжают добавлять до тех пор, пока значение не приблизится к идеальному или хотя бы максимально допустимому в 10 Ом.

При желании можно определить количество электродов с помощью формул, которые имеются в специализированной литературе. Но для оптимальной работы газового агрегата достаточно самого простого расчета параметров.

Монтаж заземления

Установка системы для заземления газового котла должна производиться не ближе 1 м и не далее 5 м от дома. Это место нельзя в дальнейшем использовать для пристроек, возделывания земли или других целей. Лучше обгородить участок бордюром и украсить его композицией из камня.

На выделенном участке сначала рисуют схему контура. В большинстве случаев она имеет форму равнобедренного треугольника, но при недостатке свободного места, может иметь вид квадрата, линии или многоугольника. Форма зависит от количества электродов и положения дома.

Для монтажа понадобятся следующие инструменты:

• сварочный аппарат;
• болгарка для нарезки и корректировки труб;
• дрель или перфоратор;
• лопата, кувалда или ямобур.

Теперь пошагово рассмотрим, как правильно выполнить монтаж и подключение контура:

1. По линиям расчерченного макета выкапывают траншеи шириной 35-40 см, глубиной – 50-70 см. От самой ближней к дому вершины треугольника делают траншею до фундамента.
2. При помощи кувалды или ямобура в вершинах треугольника забивают электроды – металлические стержни из труб и уголков длиной около 3 м. Вбить их необходимо так, чтобы они высовывались из земли на 15-20 см.
3. Затем электроды соединяют между собой. Для этого по дну траншеи укладывают стальные полосы сечением 4,8-5 см². Соединяют конструкцию путем точечной сварки.
4. Теперь к ближайшему к дому электроду приваривают металлическую полосу, которая выводится по траншее на место, где будет входить заземление в само здание. От земли эта полоса должна отходить не менее, чем на 50 см.
5. Далее заводят систему в дом: делают отверстие перфоратором в стене, через него вводят медный провод, который фиксируется одной стороной к клемме на заземлительной шине, а другой – к металлической пластине на цоколе.
6. Теперь газовый котел подключают к щитку через автомат с помощью трехжильного провода. Также рекомендовано подключить стабилизатор напряжения.

Перед тем как закопать конструкцию нужно проверить сопротивление расхождения тока по контуру. Если результат меньше допустимого показателя в 10 Ом, то можно закапывать. Если сопротивление больше контрольного значения, следует добавить еще электроды, пока показатель не достигнет нормы.

Распространенные причины, почему шумит газовый котел

Все о возможных неисправностях газового котла и способах их устранения здесь

Существует еще один верный метод проверки полученного заземления на работоспособность. Для этого потребуется лампочка в 100 Вт, вставленная в патрон с переноской. Один ее конец подключают к фазе 220 В, а другой соединяют с металлической полосой одной из сторон системы. Если лапа горит, как будто вставлена в розетку, то заземление работает. Если свет тусклый или мигающий – следует проверить стыки системы. Если лампочка не горит – нужно проверить всю конструкцию.

Как заземлить газовый агрегат?

Как правильно сделать заземление газового котла? Сперва следует учесть ряд важных нюансов:

1. Для заземляющей металлоконструкции, устанавливаемой в грунт, подойдут: уголок, швеллер, профильная труба.
2. Металлическая поверхность должна быть защищена от коррозии: оцинковкой, медным покрытием или антикоррозийной пастой.
3. Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с контуром заземления для газового котла, зависит от типа металла. Для меди оптимальным считается 1 см², для стали – 7,5 см², для алюминия – 16 см².
4. Сопротивление заземлителя для песчаных грунтов не должно быть больше 50 Ом, для глинозема – до 10 Ом.
5. Электроды должны изготавливаться из материала, который соответствует сопротивлению контура. Лучший вариант – двухдюймовые трубы или уголки длиной от 2 м и площадью поперечного сечения от 6 см².
6. Шина должна выполняться только из стальной или медной полосы.

Соблюдение перечисленных условий избавит Вас от претензий со стороны проверяющих органов.

Простой расчет параметров контура

Проще всего произвести заземление газового котла опытным путем без применения сложных формул и расчетов. В этом случае работу выполняют по следующему алгоритму:

• за основу берут контур из трех стержней длиной по 3 м в форме равнобедренного треугольника;
• соединяют проводники;
• берут омметр, который замеряет сопротивление, и измеряют показания контура – оптимальным является значение 4 Ом;
• если результат существенно выше оптимального, то к контуру добавляют еще один элемент и снова измеряют сопротивление; продолжают добавлять до тех пор, пока значение не приблизится к идеальному или хотя бы максимально допустимому в 10 Ом.

При желании можно определить количество электродов с помощью формул, которые имеются в специализированной литературе. Но для оптимальной работы газового агрегата достаточно самого простого расчета параметров.

Монтаж заземления

Установка системы для заземления газового котла должна производиться не ближе 1 м и не далее 5 м от дома. Это место нельзя в дальнейшем использовать для пристроек, возделывания земли или других целей. Лучше обгородить участок бордюром и украсить его композицией из камня.

На выделенном участке сначала рисуют схему контура. В большинстве случаев она имеет форму равнобедренного треугольника, но при недостатке свободного места, может иметь вид квадрата, линии или многоугольника. Форма зависит от количества электродов и положения дома.

Для монтажа понадобятся следующие инструменты:

• сварочный аппарат;
• болгарка для нарезки и корректировки труб;
• дрель или перфоратор;
• лопата, кувалда или ямобур.

Теперь пошагово рассмотрим, как правильно выполнить монтаж и подключение контура:

1. По линиям расчерченного макета выкапывают траншеи шириной 35-40 см, глубиной – 50-70 см. От самой ближней к дому вершины треугольника делают траншею до фундамента.
2. При помощи кувалды или ямобура в вершинах треугольника забивают электроды – металлические стержни из труб и уголков длиной около 3 м. Вбить их необходимо так, чтобы они высовывались из земли на 15-20 см.
3. Затем электроды соединяют между собой. Для этого по дну траншеи укладывают стальные полосы сечением 4,8-5 см². Соединяют конструкцию путем точечной сварки.
4. Теперь к ближайшему к дому электроду приваривают металлическую полосу, которая выводится по траншее на место, где будет входить заземление в само здание. От земли эта полоса должна отходить не менее, чем на 50 см.
5. Далее заводят систему в дом: делают отверстие перфоратором в стене, через него вводят медный провод, который фиксируется одной стороной к клемме на заземлительной шине, а другой – к металлической пластине на цоколе.
6. Теперь газовый котел подключают к щитку через автомат с помощью трехжильного провода. Также рекомендовано подключить стабилизатор напряжения.

Перед тем как закопать конструкцию нужно проверить сопротивление расхождения тока по контуру. Если результат меньше допустимого показателя в 10 Ом, то можно закапывать. Если сопротивление больше контрольного значения, следует добавить еще электроды, пока показатель не достигнет нормы.

Распространенные причины, почему шумит газовый котел

Все о возможных неисправностях газового котла и способах их устранения здесь

Существует еще один верный метод проверки полученного заземления на работоспособность. Для этого потребуется лампочка в 100 Вт, вставленная в патрон с переноской. Один ее конец подключают к фазе 220 В, а другой соединяют с металлической полосой одной из сторон системы. Если лапа горит, как будто вставлена в розетку, то заземление работает. Если свет тусклый или мигающий – следует проверить стыки системы. Если лампочка не горит – нужно проверить всю конструкцию.

Для чего заземляют газовые котлы

Заземляющая шина для напольного или настенного котла в частном доме

Есть две основные причины, по которым стоит обратить внимание на подключение стального корпуса отопителя к шине зануления:

• Электронные системы управления установкой чувствительны к различным поверхностным токам или статике, скапливающейся на металлических частях в процессе эксплуатации. Следствием воздействия таких нежелательных факторов может стать сбой в работе процессора или его выход из строя.
• При возможных утечках газа появление искры в большинстве случаев приводит к взрыву. Заземление нейтрализует любые потенциалы или утечки, исключая возможность возникновения аварии.
