Замена жиклеров на газовых плитах в домашних условиях

Поплавковые камеры

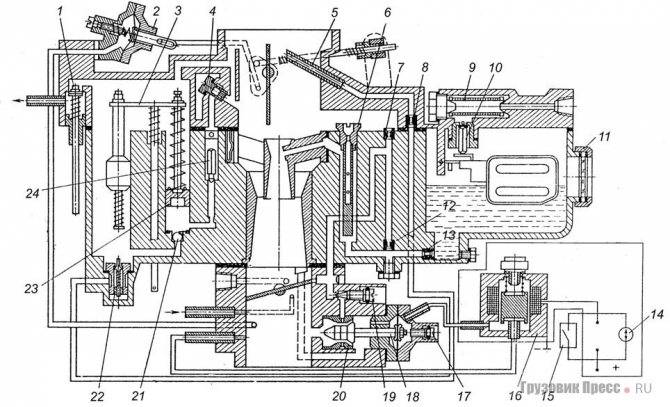

В карбюраторах К-126 и К-131 для контроля уровня топлива в поплавковой камере имелось окно с риской – обычно она находилась в его средней части. Для проверки уровня в ДААЗ-4178 можно установить вместо пробки главного топливного жиклера штуцер со стеклянной трубкой или придется снять крышку карбюратора, предварительно подкачав топливо насосом, и замерить расстояние от плоскости разъёма до уровня топлива.

Об уровне топлива мы много писали в прошлой публикации, всё это справедливо и для тех карбюраторов, о которых речь идет теперь. Повторимся: как увеличение, так и снижение уровня топлива в поплавковой камере ведёт к ухудшению ездовых свойств и перерасходу топлива.

В карбюраторах К-126 и К-131 применяются запорные иглы с уплотнительными шайбами. Уровень топлива в них регулируется так же, как в К-151.

При эксплуатации карбюраторов ДААЗ со стальной иглой встречаются случаи выпадения из неё демпфирующего шарика или поломки пружинки. В результате контакт язычка поплавка приходится на край иглы, что может привести к её перекосу и заклиниванию. Ход поплавка регулируется вторым усиком так, чтобы в крайнем нижнем положении (без топлива) он не доставал дна камеры. После регулировки необходимо проверить уровень и, если потребуется, повторить перечисленные операции.

Параметры карбюраторов ОАО «Топливные системы» для малых грузовых и грузопассажирских автомобилей ГАЗ и УАЗ

55 290 – 1,6*

50/150 1,2/1,2* – 1,7*

Примечания. 1. В числителе указаны параметры первичной камеры, в знаменателе — вторичной. 2. Допуск на пропускную способность или условный диаметр дозирующих отверстий в среднем в пределах от 0,7 до 1,5%. 3. С индексом * условная маркировка жиклера (приблизительный диаметр в мм)

Для проверки герметичности запорных элементов существуют специальные приборы, однако на практике (хотя медики этого и не рекомендуют) её обычно пробуют «на язык». Восстановление герметичности стальных игл проводится притиркой пастой ГОИ (казалось бы, дешевле купить новую иглу, однако сие не исключает притирки. – Ред.). В случае сильного износа иглы герметичность можно временно восстановить, рассверлив отверстие в корпусе иглы на несколько десятых долей миллиметра. Проделывать это иногда приходится при установке карбюратора на двигатель повышенной мощности, чтобы обеспечить подачу необходимого количества топлива. Однако при слишком большом увеличении этого отверстия возможно нарушение герметичности из-за недостаточного прижимного усилия поплавка.

Замена форсунок

Качественно и профессионально поменять жиклеры сможет специалист из газовой службы. Он обладает необходимыми знаниями и квалификацией, чтобы правильно отрегулировать подачу газа при переводе на другое топливо. Особенно учитывая, что для пользования баллонным газом необходимо дополнительно подключать редуктор. Но если опираться на данные, которые содержит таблица соответствия, то с такой работой уверенно справится и домашний мастер.

Ниже в таблице можно найти необходимый диаметр газового жиклера в зависимости от используемого топлива.

В конфорках

Для тех, кто решился поменять жиклеры своими руками, ниже приведен алгоритм действий, которого необходимо придерживаться:

• чтобы получить доступ к горелке, нужно снять верхнюю крышку газовой плиты, которая закреплена винтами;
• затем с траверса с горелками следует достать наконечники с форсунками, для чего сначала нужно найти фиксатор (внешне напоминающий прищепку), без усилий сжать его концы и аккуратно извлечь;
• далее следует наконечник освободить из гнезда и снять с трубки газопровода;
• в наконечнике останется уплотнительное кольцо, которое нужно оттуда извлечь и одеть обратно на трубку;
• следующим этапом необходимо аккуратно открутить жиклеры посредством торцевого ключа против часовой стрелки (если сопло прикипело и не поддается, то рекомендуется воспользоваться тисками);
• и в завершении — в каждый наконечник нужно вкрутить новые форсунки, а затем выполнить обратный монтаж.

Совет! Чтобы не перепутать старые жиклеры с новыми, следует проверить их по нанесенным маркировкам. Там указаны размеры сопел.

Из-за низкого давления в сети уплотнять резьбовое соединение не требуется. Как и смазывать уплотнительное кольцо. От того, как аккуратно и правильно будет проведена обратная сборка конструкции, зависит, насколько ровно будет гореть конфорка.

Важно! Необходимо помнить, что газовое топливо является источником повышенной опасности

Поэтому нужно обязательно соблюдать все правила и меры предосторожности при работе с газовым оборудованием

В современных газовых плитах процесс переделки под другое топливо еще проще. Чтобы добраться до горелок, достаточно снять только решетки с конфорками. После этого можно легко достать наконечники и заменить жиклеры новыми.

В духовом шкафу

Чтобы поменять жиклеры в газовой духовке, нужно выполнить следующие действия:

• до конца открыть дверцу духовки и нижний отсек печки;
• потянуть на себя и вытащить пол духового отсека;
• отвинтить крепления газовой горелки и убрать ее в сторону;

слева в специальном корпусе спрятана форсунка (если плита эксплуатировалась не долго, то жиклер легко выкрутится уже из этого положения, а если сопло успело прикипеть, то нужно продолжить разборку, чтобы не сорвать резьбу);

убрать левую боковую стенку, открутив три винта крепления;

с помощью ключа на 17 открутить гайку и отвести трубопровод в сторону;

выкрутить два последних винта, которые крепят корпус сопла к стенке;

• обработать прикипевшую резьбу керосином или WD-40 и воспользоваться тисками для удобства при откручивании жиклера (если возникнет необходимость);
• установить новую форсунку.

Затем нужно аккуратно смонтировать духовой шкаф в обратной последовательности.

Альтернат работы форсунки

Классическим решением для кухонных плит считается газовая государственное устройство снабжения. Она включается в себя горелку, транспортировочные каналы, запорные краны и, действительно, саму конфорку. Вне зависимости от типа модели и ценового сегмента сии элементы остаются неизменными.

Объёмы подаваемого газа и его напор ложатся нате плечи запорного клапана и горелки. Этот тандем чаще всего называют жиклёром и форсункой, идеже первый является частью второй. В качестве топлива может быть использован наравне сжиженный газ – пропан (в баллонах), так и природный – метан (трубопровод).

Для того корректной работы оборудования необходимы чётко выверенные пропорции подачи газа. Так есть, топливо должно поступать с определённой скоростью и равными долями. Не что иное для этого и нужен жиклёр в системе.

Кроме того, выбирать форсунки нельзя не с оглядкой на тип топлива. К примеру, элемент, предназначенный для работы с пропаном, брось коптить посуду и выделять вредные вещества, если его установить в систему, функционирующую для метане.

Для выдержки необходимого объёма газа и давления в жиклёре предусмотрено регулируемое скважина. На новых плитах элементы откалиброваны на оптимальные/универсальные мера. Последние рассчитываются, исходя из мощности оборудования и максимальной скорости сгорания топлива.

Полезные советы по замене форсунок

Для проверки исправности плиты и отсутствия утечек газа рекомендуется раз в год вызывать мастера из газовой службы. Генеральную очистку плиты лучше проводить еженедельно. Уборку стола – после каждой готовки.

Применяя чрезмерное усилие, можно повредить газовую трубку или жиклер, что может обернуться более серьезным ремонтом плиты или поломкой жиклера. Поэтому там, где имеются специальные площадки под ключ, при откручивании и закручивании жиклера используйте два ключа – один для удержания трубки, второй – для вращения сопла.

Форму и цвет пламени на горелке духовки, оснащенной терморегулятором, правильно проверять, когда духовка холодная. Иначе в процесс вмешивается терморегулятор, убавляющий подачу газа при достижении температурой определенного порога. Это – его назначение.

В оборудовании старого образца дополнительно настраивают скорость подачи на конфорку воздуха.

В новых агрегатах сопла завинчивают без подмотки резьбы. В старых газовых конструкциях последние 3-4 шага резьбы уплотняют волокнистыми материалами.

Если в соединениях установлены уплотнители, старые резиновые колечки лучше заменить новыми.

На форумах встречаются советы по изменению сечения пропускного отверстия жиклера с помощью зачеканивания или помещения в отверстие проволочки. Это достаточно грубые способы, к которым прибегать не рекомендуется. Ни одним из этих способов нельзя точно скорректировать подачу газа. Не удастся также просверлить узкое отверстие с помощью тонкого сверла. Лучшим решением станет покупка нового жиклера с отверстием нужного диаметра.

Основные виды поломок газовых плит способы устранения

Газовая плита – сложный и опасный вид бытовой техники, и к любым неисправностям нужно отнестись с повышенным вниманием. Распространенными видами поломок газовых плит являются следующие случаи:

• Не горит конфорка, мало давление газа – устранение под силу только газовой службе
• Засорились каналы горелки – прочистить вполне реально и самостоятельно
• Горелка неправильно установлена – переустановить горелку можно самостоятельно
• Произошла утечка газа – необходимо перекрыть газ и вызвать газовую службу
• Ослабились соединения в резьбе – необходимо выполнить прочистку и уплотнение резьбы
• Нет герметичности в кранах – необходимо разобрать краны и смазать их. При наличии соответствующих навыков это можно сделать и самостоятельно
• Окислились контакты – ремонт выполняется мастером путем прочистки контактов наждачной бумагой
• Поломка электромагнитного клапана
• Поломка электроподжига – необходима диагностика для выявления причины неисправности
• Повышенное давление газа – необходимо уменьшить давление газа самостоятельно или вызвать мастера

Не рекомендуется, не имея знаний и опыта, самостоятельно пытаться устранить неисправность, лучше доверить подобные виды ремонта профессиональному мастеру, во избежание более серьезных дальнейших поломок.

Какой газ в бытовых плитах. Жиклер для газовой плиты: особенности замены

Жиклер для газовой плиты является очень важным элементом, который время от времени требует замены. Чаще всего эта процедура выполняется в том случае, если необходимо сменить вид топлива. Например, если старую плиту следует вывезти на дачу и подключить к ней баллонный хотя она все время работала на природном, то следует произвести замену жиклеров. Если этого не сделать, то устройство начнет сильно коптить и расход топлива окажется намного больше. Дело в том, что представленный элемент имеет разное сечение, которое предназначается для того или иного вида горючего вещества.

Если жиклер для газовой плиты не заменить и оставить ее в квартире, то конфорки будут работать очень слабо. Первыми признаками того, что требуется новое сопло, являются появление копчение или слабый огонь. Элемент представляет собой небольшой болт, который по центру имеет отверстия разного диаметра. Например, для требуется сопло с большой дырочкой, для пропана – с маленькой.

Заменить жиклер для газовой плиты достаточно просто, однако во время работы следует соблюдать все правила безопасности: подача горючего вещества должна быть отключена. Теперь можно снять все горелки и специальным ключом (7 мм) выкрутить сопла. Делать это нужно поочередно. Каждый элемент имеет соответствующий номер.

Для того чтобы заменить жиклеры для газовых плит в старых моделях, следует обязательно снимать верхнюю часть устройства. По-другому выкрутить болты не получится. Процесс сборки плиты производится в обратном порядке.

Кроме сопел, устройство оснащено специальными форсунками, которые устанавливаются в каждой конфорке. Благодаря им газ распыляется. Форсунки для газовой плиты имеют разный диаметр, в зависимости от величины конфорки. Кроме того, размер представленного элемента зависит от того, какое именно горючее вещество используется. Если тип газа меняется, то и форсунки следует поставить новые.

Современные модели плит могут продаваться с двумя комплектами нагнетателей. Следует отметить, что не все форсунки можно легко найти в продаже. Хотя если плита у вас от известного производителя и вы обратитесь в специализированный магазин, то проблем с поиском быть не должно. Если купленные элементы не подошли, то не следует пытаться самостоятельно уменьшить или увеличить диаметр отверстий. Качественно сделать это можно только в заводских условиях. Кроме того, вы можете ошибиться с углом наклона проходного канала, что приведет к неправильному направлению струи газа. В худшем случае может произойти взрыв.

Читать также: Фонари для цветомузыки своими руками

Если в магазинах подходящего оборудования нет, то можно обратиться к заводам-производителям или в сервисные центры. Для замены форсунок потребуется торцевой ключ. Сама же процедура не представляет труда. После этого новые элементы можно отрегулировать.

Итак, и форсунка, и жиклер для газовой плиты являются обязательными элементами, без которого устройство не сможет работать. Желательно выбирать те запасные части, которые предназначаются именно для вашего устройства.

Небольшая деталь любой газовой плиты, без которой она не может правильно работать – это жиклер. Менять их приходится весьма редко и только в том случае, когда происходит смена поступающего голубого топлива на вариант сжиженного из баллонов вместо стационарного газа. Замену жиклеров в газовой плите можно произвести собственноручно, только для этого необходимо знать все нюансы демонтажа, и отличать визуально форсунку от других деталей.

Все современные газовые плиты могут работать на природном или магистральном газе, а также от заменяемого баллона, где находится сжиженный газ. Когда используется пропан – необходимо поменять не только жиклеры на плите, но и редуктор.

Жиклеры изготавливаются в виде небольшого болта с резьбой и отверстием в головной части – через него подается газ на конфорку плиты. Далее в горелке он смешивается с воздухом, эта смесь поджигается, образуется открытое пламя, на котором осуществляется приготовление пищи.

Форсунки выпускаются двух видов: для природного газа

отверстие немного большего диаметра, а сама деталь короче и отличается визуально; подсжиженный газ делаются болты с более длинной резьбой.

Так выглядят жиклеры – полный комплект для газовой плиты Гефест:

Необходимые инструменты

Замену жиклеров следует доверить специалистам газовой службы, которые обладают необходимыми знаниями и квалификацией и смогут грамотно отрегулировать подачу газа при переводе на другое топливо. Самостоятельно переделывать газовую плиту не рекомендуется.

Если пользователь решился сменить форсунки своими руками, ему потребуются следующие инструменты:

• крестовая отвертка;
• набор рожковых и накидных ключей.

Как поменять форсунки на газовой плите

Сначала плиту отключают от газа, если она была подключена. После этого действуют по следующему алгоритму:

1. Снимают верхнюю крышку газовой плиты, открутив винты, чтобы добраться к горелке.
2. Затем находят фиксатор, сжимают его концы и аккуратно достают. После этого с траверса с горелками извлекают наконечники с форсунками.
3. Наконечник освобождают из гнезда и снимают с трубки газопровода. Из него извлекают уплотнительное кольцо и надевают на трубку.
4. Торцовым ключом против часовой стрелки откручивают жиклеры. На их место устанавливают новые.
5. Осуществляют обратный монтаж. От аккуратности обратной сборки зависит, насколько ровно будет гореть конфорка.

Изменить современные модели газовых плит под другое топливо проще. Для получения доступа к горелке в них снимают только решетки с конфорками. Затем извлекают наконечники и ставят новые форсунки.

Замену жиклеров в духовке проводят следующим образом:

• открывают дверцу духовки и нижний отсек устройства;
• вытягивают пол духового отсека;
• откручивают крепления горелки;
• аккуратно, чтобы не сорвать резьбу, выкручивают жиклер (он находится слева в специальном корпусе);
• устанавливают новую форсунку и осуществляют обратную сборку.

Если за время эксплуатации жиклер успел прикипеть, откручивают три винта крепления и убирают левую боковую стенку. Ключом на 17 откручивают гайку и отводят трубопровод в сторону. Затем выкручивают два винта, которыми корпус форсунки крепится к стене. Прикипевшую резьбу обрабатывают WD-40 или керосином и откручивают жиклер. На его место устанавливают новый и монтируют духовку в обратной последовательности.

После замены жиклеров плиту подсоединяют к баллону или центральному газоснабжению, используя гибкую подводку. Если технику подключают к газовой магистрали, один конец шланга присоединяют к газовой трубе через сантехнический сгон или штуцер. На резьбу сгона предварительно намывают подмотку по часовой стрелке. В гайку шланга вставляют уплотнительное кольцо. Части соединяют и затягивают с помощью газового ключа. Другой конец гибкой подводки подсоединяют к резьбе выхода плиты, используя при креплении лен или фум-ленту.

Если устройство требуется подключить к баллону, один конец гибкого шланга присоединяют к патрубку плиты через штуцер и закрепляют червячным хомутом. Другой конец крепят к редуктору и также стягивают хомутом. Редуктор подсоединяют к баллону, используя паронитовые прокладки; при этом он должен располагаться горизонтально. Крепеж затягивают с помощью рожкового ключа.

Затем проверяют герметичность подключения. Мыльным раствором промазывают все соединения и пускают газ. Если мыло не пенится, значит, утечек нет. После этого по очереди зажигают газ в горелках. Пламя синего цвета без желтых и красных оттенков свидетельствует о том, что работа сделана правильно.

Что такое жиклер?

Жиклер является одной из основных составляющих газовой плиты. Он обеспечивает подачу голубого топлива в конфорку в достаточном объеме и нужном давлении. Без форсунки работа газовой плиты вообще была бы невозможной.

Отклонения в работе жиклеров видны сразу, они заметны по желтым и красным языкам пламени и копоти на посуде

Своей формой жиклер напоминает болт, в головной части которого устроено проходное отверстие. Диаметр отверстия должен соответствовать давлению подающегося топлива и мощности конфорки.

Нужно принимать во внимание, что давление магистрального газа и баллонного существенно отличается, поэтому и диаметр форсунки для этих видов топлива будет разным. Жиклер регулирует давление и обеспечивает поступление газа в конфорку в требуемом объеме, эквивалентном объему воздуха, необходимого для нормального процесса горения. Жиклер регулирует давление и обеспечивает поступление газа в конфорку в требуемом объеме, эквивалентном объему воздуха, необходимого для нормального процесса горения

Жиклер регулирует давление и обеспечивает поступление газа в конфорку в требуемом объеме, эквивалентном объему воздуха, необходимого для нормального процесса горения

Чтобы обеспечить максимально эффективную работу плиты, исключить выделение вредных продуктов, фактор копчения, нормализовать расход топлива, нужно устанавливать форсунки, размеры и диаметр выпускного отверстия которых соответствуют требованиям производителя газовой плиты.

Виды жиклеров и их основные характеристики

Жиклеры или форсунки с шестигранной головкой, наружной резьбой и продольным внутренним отверстием.  В подавляющем большинстве они изготовлены из бронзы.

Жиклеры для магистрального и баллонного газа отличаются длиной резьбы и диаметром канала подачи газа, что связано с разным давлением поступления топлива

На торцевой части нанесена маркировка, отображающая информацию о пропускной способности форсунки. Единицы измерения – объем газа в кубических сантиметрах, который способен пропустить жиклер за 1 минуту.

Жиклеры могут быть двух видов – для природного газа (отличаются большим диаметром отверстия и укороченным телом), для сжиженного газа (отличаются меньшим диаметром отверстия и удлиненным телом, что связано с более высоким давлением).

Давление в баллоне превышает давление в газовой магистрали, этим и объясняется меньший диаметр в головке соответствующего жиклера. Мощность горелки определяется ее размером, поэтому и диаметры отверстий в соответствующих жиклерах будут разными.

Диаметр отверстия в форсунке должен соответствовать давлению газа:

• Большая горелка – 1,15 мм (20 Бар); 0,6 мм (50 Бар); 1,15 мм (20 Бар); 0,75 мм (30 Бар).
• Средняя горелка – 0,92 мм (20 Бар); 0,55 мм (50 Бар); 0,92 мм (20 Бар); 0,65 мм (30 Бар).
• Маленькая горелка – 0,75 мм (20 Бар); 0,43 мм (50 Бар); 0,7 мм (20 Бар); 0,5 мм (30 Бар).
• Горелка в духовке – 1,2 мм (20 Бар); 0,65 мм (50 Бар); 1,15 мм (20 Бар); 0,75 мм (30 Бар).

Нужно принимать во внимание, что некорректная работа жиклеров может быть вызвана не изменением типа топлива, а банальным засорением выходного отверстия. В этом случае можно произвести чистку форсунок, не прибегая к их замене

Технология очистки форсунок

Время от времени приходится менять форсунки или производить их очистку. Рекомендованная периодичность выполнения процедуры – 1 раз в год.

Засоренные форсунки ухудшают качество пламени, приводят к снижению количества выделяемого тепла. Кроме того, увеличивается расход горючего, что нежелательно для владельцев оборудования на сжиженном газе. Не устроит указанный факт и собственников жилья с установленными газовыми счетчиками.

Для очистки жиклеров потребуется:

• Универсальные средства – сода либо уксус, средство для мытья посуды;
• Чистящее средство для посуды;
• Зубная щетка;
• Тонкая проволока либо иголка.

Работы начинаются с удаления нагара, копоти и жира из области расположения жиклера. Форсунку нужно выкрутить и замочить в моющем средстве, в растворе соды либо уксуса.

Для очистки форсунок не требуется специальных инструментов, достаточно иметь под рукой тонкую проволоку, зубную щетку и моющее средство.

Внешнюю поверхность можно очистить зубной щеткой, используя обычный бытовой чистящий порошок. Отверстие форсунки следует чистить иглой, иногда оправдана продувка насосом или компрессором.

Очищенный и просушенный жиклер необходимо установить на место

При этом следует обратить внимание, что при наличии уплотнительной прокладки под жиклером, необходимо произвести ее замену

Как перевести газовую плиту на баллонный или природный газ

Из центральной системы газоснабжения на кухню поступает природный газ, как правило, NG G20, который подается в устройство под давлением 20 мбар. Для баллонов используют сжиженный газ, наиболее распространен LPG G30. Он поступает в устройство под давлением 50 мбар. Горение газовоздушных смесей не одинаковое из-за различия в составе и давлении. Для выравнивания пламени и предотвращения появления копоти в горелках устанавливают жиклеры определенных размеров.

Жиклер (форсунку или сопло) изготавливают обычно из бронзы или латуни. Он выглядит как болт с резьбой, но только с внутренним отверстием, через которое подается топливо. Чем оно больше, тем больше газа через него поступает. На торце форсунки выбивают цифры, которые обозначают диаметр отверстия в сотых долях миллиметра. Например, число 75 означает, что диаметр отверстия составляет 0,75 мм, а число 115 соответствует диаметру 1,15 мм.

Размер отверстия зависит от типа газа и мощности конфорки. Так как давление у сжиженного и природного газа неодинаковое, для них разработаны разные наборы форсунок. Для баллонного газа используют жиклеры с меньшим диаметром, так как давление его выше, чем у природного.

Каждая горелка (малая, средняя, большая, духовка) имеет свой жиклер, которому соответствует номер, определенный производителем. Чем горелка меньше, тем ниже ее мощность. Для ее работы необходимо меньше газовоздушной смеси, а это значит, что диаметр отверстия должен быть небольшим.

Замену форсунок производят, если необходимо перевести газовую плиту с природного газа на сжиженный и наоборот. Но это не единственная причина. Жиклеры меняют, если:

• топливо неравномерно горит, и плита при работе коптит;
• пламя шипит и отрывается от конфорки;
• цвет пламени не синий, а желто-белый с красными проблесками.

Эти признаки говорят о том, что в газовой плите стоят неподходящие сопла. Когда техника работает некорректно, рекомендуют заменить не одну форсунку, а весь комплект. При переходе на баллонный газ это даже необходимо.

Отличия форсунок для природного топлива от форсунок для баллонов следующие:

• укороченное тело болта;
• меньше витков резьбы;
• увеличенный диаметр отверстия.

Обычно производители снабжают бытовую технику двумя видами форсунок. Но если их нет или устройство приобреталось давно, жиклеры можно приобрести в магазине или заказать на сайте производителя.

Перед покупкой необходимо определить, какой диаметр отверстия нужен

К выбору форсунок под баллонный или природный газ важно подойти ответственно, так как от этого зависит безопасность пользователей. Когда газ из жиклера идет криво, часть его скапливается под варочной панелью

Это может привести к взрыву. В техническом паспорте к бытовой технике содержатся данные о жиклерах для центрального газоснабжения и баллона. Если он был утерян, его можно найти в интернете, указав марку устройства.

Соотношение диаметров отверстий (в мм) к различному типу топлива приведены в таблице.

Тип горелки	Тип газа (давление)
NG G20 (20 мбар)	LPG G30 (50 мбар)	NG G25 (20 мбар)	LPG G30 (30 мбар)
Маленькая горелка	0,75	0,43	0,70	0,50
Средняя горелка	0,92	0,55	0,92	0,65
Большая горелка	1,15	0,60	1,15	0,75
Горелка духовки	1,20	0,65	1,15	0,75
Горелка гриля	0,95	0,60	0,95	0,65

При переводе плиты на сжиженный газ следует учесть, что не только меняют форсунки, но и устанавливают редуктор. С его помощью регулируют давление поступающего топлива.
