Особенности вытяжных вентиляторов с обратным клапаном

Основные характеристики

Для каждого устройства характерно наличие определенных технических параметров и особенностей оснащения. Согласно первым определяются условия эксплуатации, по вторым можно определить надежность и долговечность оборудования.

Технические характеристики включают следующее:

• Диаметр подключения. По этому параметру определяются минимальные размеры отверстия вентиляционного канала для установки устройства.
• Тип вентилятора. подразумевается центробежное или осевое устройство.
• По мощности можно определить количество потребляемой электроэнергии за один час.
• Производительность. Показатель, определяющий, какое количество загрязненного воздуха забирается за один час.
• Напряжение. Эту характеристику необходимо знать, чтобы определить необходимое напряжение в сети электропитания для подключения устройства.
• Шумность. По этому показателю определяют уровень шума от работы прибора. Зависит от вида используемого оборудования, качественных характеристик, вида лопастей и надежности крепления корпусных элементов.
• Защищенность устройства. Любой прибор должен быть надежно защищен от механических повреждений и проникновения влаги в корпус.

К особенностям оснащения относят  тип установленного электродвигателя и материал изготовления. Модели от надежных, проверенных производителей способны работать на протяжении 30 лет.

Параметры выбора вытяжного вентилятора

Ассортимент вентиляторов с обратным клапаном в магазинах очень хороший. Есть устройства практически на любой вкус и кошелек, разного качества, дизайна и функционала. Чтобы выбрать для себя лучший вариант, отвечающий всех предъявляемым к нему требованиям, стоит разобраться с несколькими вопросами.

Производительность

Этот параметр можно рассчитать, исходя из объема комнаты и коэффициента воздухообмена. Его диапазон рекомендован санитарными органами для жилых помещений в пределах от 6 до 8, это число полных смен воздуха в комнате в течение часа. Данная величина зависит от  числа проживающих людей. Так, для двоих пользователей надо брать для расчета число 6, для троих и больше 7-8. Технически производительность зависит от мощности вентилятора (указывается в руководстве по эксплуатации).  Его реальные возможности должны несколько превосходить расчетную величину.

Влагостойкость

Любой вариант санузла, будь то сауна или, казалось бы, сухой туалет – это помещение с агрессивными для электротехники условиями: высокая влажность, перепады температур и водяной пар, возможное попадание воды и моющих средств. Чтобы вентилятор работал бесперебойно в данных обстоятельствах, он должен иметь IP маркировку как можно выше. Она указывается на упаковке или в паспорте на конкретный прибор.

Уровень шума при работе

Данный прибор движется во время работы, значит шумит. Даже самые продвинутые устройства слышны, не существует абсолютно бесшумных вентиляторов. Чтобы действие вентилятора не доставляло неудобств, его следует вбирать с минимальным показателем уровня шума во время работы (указывается в паспорте).

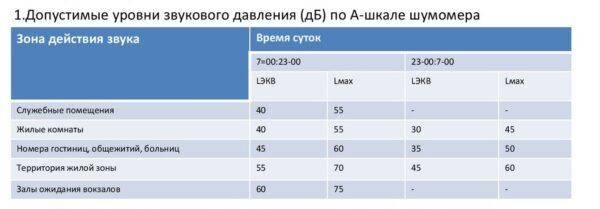

Санитарные нормы уровня шума

Другие параметры

Класс энергопотребления говорит о том, насколько экономично будет работать прибор.

Дополнительные опции устанавливаются на вентиляторы для их более комфортного и экономичного функционирования.

Датчик влажности подает сигнал на органы управления в тот момент, когда данный показатель в помещении превышает установленную границу, запуская тем самым прибор.

Вытяжной вентилятор с датчиком влажности

Датчик движения и/или освещенности позволяют организовать работу устройства именно в тот момент, когда пользователь находится в ванной комнате. Это не самое удачное решение, так как за кратковременное пребывание в комнате влажность может повыситься сильно, а проветриться за это время не успеет. Второй недостаток: датчик движения срабатывает на определенные действия человека и может просто «не увидеть» его.

Таймеры и автоматика включения/выключения срабатывают в предустановленном порядке. В данном случае можно рассчитать периодичность, исходя из объема помещения, частоты пользования им и других параметров.

Как правильно выбрать вытяжной вентилятор

Вытяжной вентилятор необходимая вещь в ванной комнате, туалете и даже в кухне

В данной статье рассмотрим, как правильно его выбрать и на что обратить внимание при покупке

Виды вытяжных вентиляторов

Вытяжные вентиляторы по устройству бывают двух видов, осевые и центробежные.

• Осевые вентиляторы лучше всего подходят для небольших помещений. Такие вентиляторы используются в вытяжном канале до двух метров. Если такой вентилятор установить в вытяжной канал до пяти метров, то эффективность работы вытяжки нарушится.
• Центробежные вентиляторы используется до пяти метров и выше.

По способу установки вентиляторы бывают:

• Настенные.
• Потолочные.
• Настенно-потолочные (могут работать в обоих положения).
• Канальные.

Для того чтобы рассчитать эффективность вентилятора необходимо обратиться к специальной формуле. Формула весьма простая – м 3 /час (характеристика вентилятора) умножается на количество воздуха (в час) в вашем помещении.

Таблица типичных измерений воздуха:

Частный сектор:

Ванные комнаты и душевые

Коммерческие помещения:

Рестораны и бары

Раздевалки с душевыми комнатами

Для правильного расчета количества прогоняемого воздуха рассмотрим пример. Пусть комната имеет размеры 2 метра в ширину, 2 метра в длину и 2,5 метра в вышину (ванная комната).Объем данной комнаты получается 10 м 3 . Применяем формулу 10 * 8 = 80 м 3 /час.

Основные характеристики вытяжного вентилятора

1. Производительность

Этот параметр показывает, количество воздуха (измеряется в кубических метрах), пропускаемого вентилятором в час.

Уровень шума
Безопасность

Для ванных комнат индекс степени защищенности вентилятора должен быть не ниже чем ip44.

Потребляемая мощность

Размеры вытяжного вентилятора

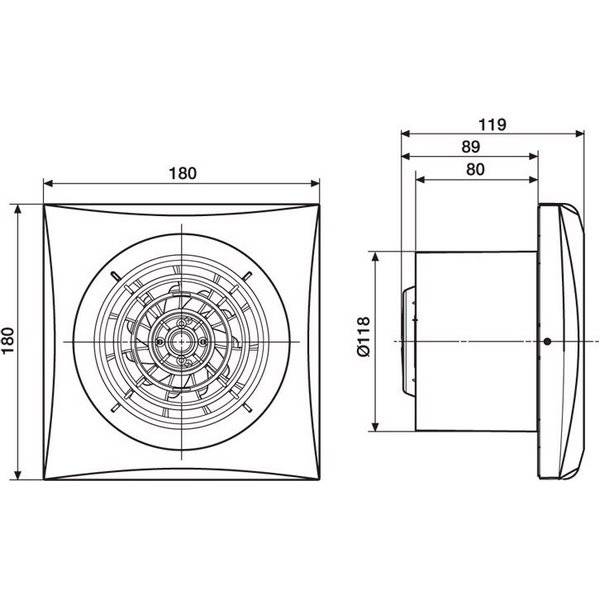

Все осевые вытяжные вентиляторы стандартизированы, имеется несколько основных размеров. Для правильного выбора нужно знать размер вентиляционного отверстия, куда предполагается установка вентилятора.

Вытяжные вентиляторы различаются по диаметру их воздуховодов. К стандартным размерам относятся: 105мм, 125мм и 160мм, встречаются и другие.

Советы по выбору вытяжного вентилятора

Перед покупкой вентилятора, необходимо заранее все рассчитать. Если производитель не указывает количество прогоняемого воздуха, то лучше не покупать такие вентиляторы, а то такой вентилятор может не справиться с нужными вам функциями

Помимо данного параметра, стоит обратить внимание на уровень шума. Вентилятор может издавать весьма сильный шум, который будет раздражать вас

Хороший, тихий вентилятор будет издавать около 24 дб. Такой вентилятор будет работать почти бесшумно и не будет вас отвлекать.

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

2 Причины установки

Наиболее востребованными комнатами, в которых устанавливаются вытяжные устройства, являются санитарные, кухни и ванные. Связанно это с плохим естественным выводом из них неприятных запахов и влаги. Вытяжка в многоквартирных домах обычно построена с учётом приточного воздуха, поступающего из окон квартиры. Но из-за замены старых рам на металлопластиковые его поступление прекращается, поэтому приходиться держать окна в состоянии проветривания, что не всегда удобно.

Существует и другая причина, заключающаяся в том, что в соседних квартирах могут быть установлены принудительные мощные вытяжки. Их сила может быть настолько большой, что удалённый воздух начинает выдуваться из вентиляционных каналов в середину помещений, находящихся выше или ниже по стояку.

Ванные же и санитарные комнаты изначально расположены в отдалённых частях квартиры от окон. Поэтому приток свежего воздуха туда ещё более затруднителен. После принятия водных процедур влажность повышается, и её необходимо выводить. Если этого не делать, образуется плесень и грибок, пагубно влияющий на здоровье проживающих людей. Кроме этого, приходит в негодность мебель и другие предметы.

Также если в доме проводились какого-либо рода работы, шахту вытяжки могли повредить, в результате неприятные запахи начинают затягиваться от недобросовестных соседей. Поэтому вытяжка с обратным клапаном в ванную, туалет или кухню устанавливается в следующих случаях:

• неприятный запах в помещении, появляющийся из квартирной шахты;
• слабая естественная тяга, которая приводит к образованию застоявшегося воздуха;
• засорённая шахта жилого комплекса;
• образование плесени и грибка;
• отсутствие возможности организовать постоянный приток свежего воздуха.

Вентилятор для ванной: критерии выбора

В настоящее время отечественный рынок строительных товаров предлагает широкий ассортимент устройств для вентиляции воздуха как отечественного, так и иностранного производства

На какие параметры, выбирая вытяжной вентилятор, следует обращать внимание? Такими параметрами являются: производительность, экономичность и комфортность при использовании

Производительность

Чтобы правильно определить, какой производительности установить вентилятор для ванной комнаты, необходимо знать объём помещения и показатель воздухообмена.

Вытяжной вентилятор лучше устанавливать поближе к душевой кабине, где затруднена естественная циркуляция воздуха

Показатель воздухообмена – это величина, которая показывает сколько раз за единицу времени (за один час) должен смениться воздух в помещении. Он определён санитарными нормами и зависит от класса и назначения помещения. Для ванных комнат его значение равно 6-8.

Чтобы подсчитать, какой производительности вытяжной вентилятор необходим, нужно умножить объём помещения на показатель воздухообмена.

Мощность вентилятора подбирается в зависимости от объема помещения и от интенсивности посещения ванной

Экономичность

Наряду со стандартными моделями, состоящими из классических лопастей и выключателя, можно найти разновидности вентиляторов с дополнительными функциями, которые дают возможность экономить расход электроэнергии. Наиболее распространено использование датчиков влажности и движения, а также таймеров.

Датчик влажности

Начало и конец работы вентилятора, оснащённого этим датчиком, зависит от уровня влажности в помещении. Вентилятор запускается или останавливается, когда влажность воздуха поднимается или падает до определённых, заранее установленных, значений.

Подобные модели предпочтительны, если есть необходимость экономить электроэнергию и следить за её расходом.

Схема управления вентилятором с использованием датчика температуры и влажности

Датчик движения

Вентиляторы с датчиком движения также способствуют экономии электроэнергии, так как реагируют на движения в помещении. Соответственно, они включаются, когда в ванной комнате или туалете кто-то есть, и выключаются, если там никого нет.

Недостаток подобных моделей – возможность непроизвольного выключения, если находящийся в санузле «с точки зрения» датчика двигается недостаточно интенсивно. Кроме того, промежутки времени, в течение которых вентиляция в ванной комнате и туалете работает, могут быть слишком короткими для полноценной замены отработанного воздуха на свежий.

Вентилятор с датчиком движения включается автоматически, когда кто-нибудь заходит в комнату

Таймер

Более подходящим решением проблемы выбора между необходимостью экономить электроэнергию и вентилировать помещение является вентилятор с таймером. Такой вентилятор для ванной автоматически включается в определённое время и выключается через заданный промежуток времени. Время работы зависит от объёма санузла и интенсивности его использования.

Схема управления вентилятором с использованием таймера

Комфортность при использовании

Комфортность использования вентилятора зависит от уровня шума, производимого им во время работы. Найти совершенно бесшумный вытяжной вентилятор невозможно. Но звук, который издают современные вентиляционные устройства, не создаёт дискомфорта.

Шум работы большинства вентиляторов находится в пределах 35 децибел

3 Причины возникновения обратной тяги

Иногда проветрить помещение невозможно из-за возврата воздуха из вентиляционного канала с примесью всевозможных запахов. Это случается при нарушении баланса объема приходящего и выходящего воздуха по причине засорения или сужения общего канала вентиляции. А еще из-за установки вентиляторов большой мощности в других квартирах, вытяжной воздух не успевает выводиться наружу и возвращается из других помещений. Чаще этому подвергаются верхние этажи. Так как каналы кухни и ванной комнаты соединены, то установленный в вашей же квартире вентилятор в ванной комнате спровоцирует обратную тягу в сторону кухни.

Проблема обратной тяги

В домах старых построек проектировались шахты, предназначенные на меньшую пропускную способность воздушного потока и не справляются с большими объемами от современных мощных вытяжек. Организовать приемлемый для помещения воздухообмен помогает обратный клапан на вентиляцию. Он помогает изменять количество выводимого воздуха и пропускать его только однонаправленно, преграждая движению обратно. Благодаря ему в жилье не попадают всевозможные запахи из смежных квартир, а с улицы не летят пыль, пух и насекомые.

Как правильно установить канальный вентилятор

Обычная замена неисправного прибора не вызывает сложностей. Снимаем, переписываем его параметры или просто берем его с собой в магазин.

Можно заказать доставку через интернет. Когда речь идет об организации принудительно-вытяжной вентиляции с нуля, то тут все иначе.

Есть несколько практических советов:

• монтаж совмещаем с ремонтными работами в помещении, когда есть возможность штробить стены под электрическую проводку, чтобы запитать от сети вентиляторы канальные бесшумные;
• если при снятии декоративной решетки мы видим квадратное отверстие,  то не стоит отчаиваться. Вырезаем из ПНД-трубы, имеющей диаметр 100 мм, подходящий по длине отрезок. Его прочно закрепляем в исходном квадрате. Для этого можно использовать гипс, песочно-цементный раствор или применить монтажную пену. Главное условие — с помощью уровня выставить трубку по вертикали и горизонтали. Сделать это до того, как застынет раствор или пена;
• потом в переделанные под нужный диаметр посадочные места выполняем монтаж и подключаем бесшумные канальные вентиляторы к сети. Провода в необходимом количестве подводим прямо к устройствам принудительной вентиляции;
• бывает так, что вентилятор устанавливается непосредственно в линию воздуховодов.  Тогда для его нормальной работы придется выдержать некоторые размеры. От входного отверстия до прилежащего колена — не более одного диаметра. От выходного отверстия до ближайшего изменения направления — более трех диаметров.

13 Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

13.1 Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

13.2 Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

“>

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Бесшумный вентилятор для ванной с обратным клапаном: основные типы и особенности установки

Для вертикально устроенной вентиляционной системы в многоэтажном доме характерно явление «возврата» отработанного воздуха. При этом неприятные запахи, иногда вкупе с мелким мусором, из каналов проникают в помещение.

Чтобы предотвратить подобное явление, необходимо установить в ванной комнате вытяжной вентилятор с обратным клапаном. При этом различные модели такого вентилятора могут быть снабжены дополнительными датчиками (влажности и/или движения) или таймером.

Существует два типа вентиляторов для ванных комнат: осевые и канальные.

Обратный клапан в вентиляторе предотвращает возврат отработанного воздуха обратно в помещение

Осевые вентиляторы

Вентилятор с механизмом осевого принципа – это небольшой пропеллер с лопастями, которые при вращении затягивают влажный воздух, выводя его в шахту. Такие приборы подходят для санузлов небольшого объёма (до 15 кубических метров), не связанных одной вентиляционной шахтой с другими помещениями. Они обеспечивают неплохое качество вентиляции, отличаются невысокой стоимостью, но более шумные, чем вентиляторы канального типа.

Схема подключения вентилятора со встроенным автоматическим таймером

Канальные вентиляторы

Вытяжной канальный вентилятор – более совершенное устройство, представляющее собой турбину с улиткой, помещенную в пластиковый корпус. Такой вентилятор активно засасывает воздух внутрь, быстро и качественно проветривая помещение. Предназначен для ванных комнат большой площади (свыше 15 квадратных метров), совмещённых санузлов, при забитости каналов естественной вентиляции.

Канальные вентиляторы ценятся за высокую производительность, надёжность и бесшумность в работе. Единственным их недостатком является относительно высокая стоимость.

Отсутствие надлежащей вентиляции в ванной комнате приводит к возникновению плесени и грибка

Особенности установки

Устанавливать вентиляционное устройство с обратным клапаном лучше всего в воздуховодном канале вытяжки ванной комнаты или на входе в вытяжной шлюз. Эти отверстия, как правило, находятся в стене или на потолке в углу напротив входной двери.

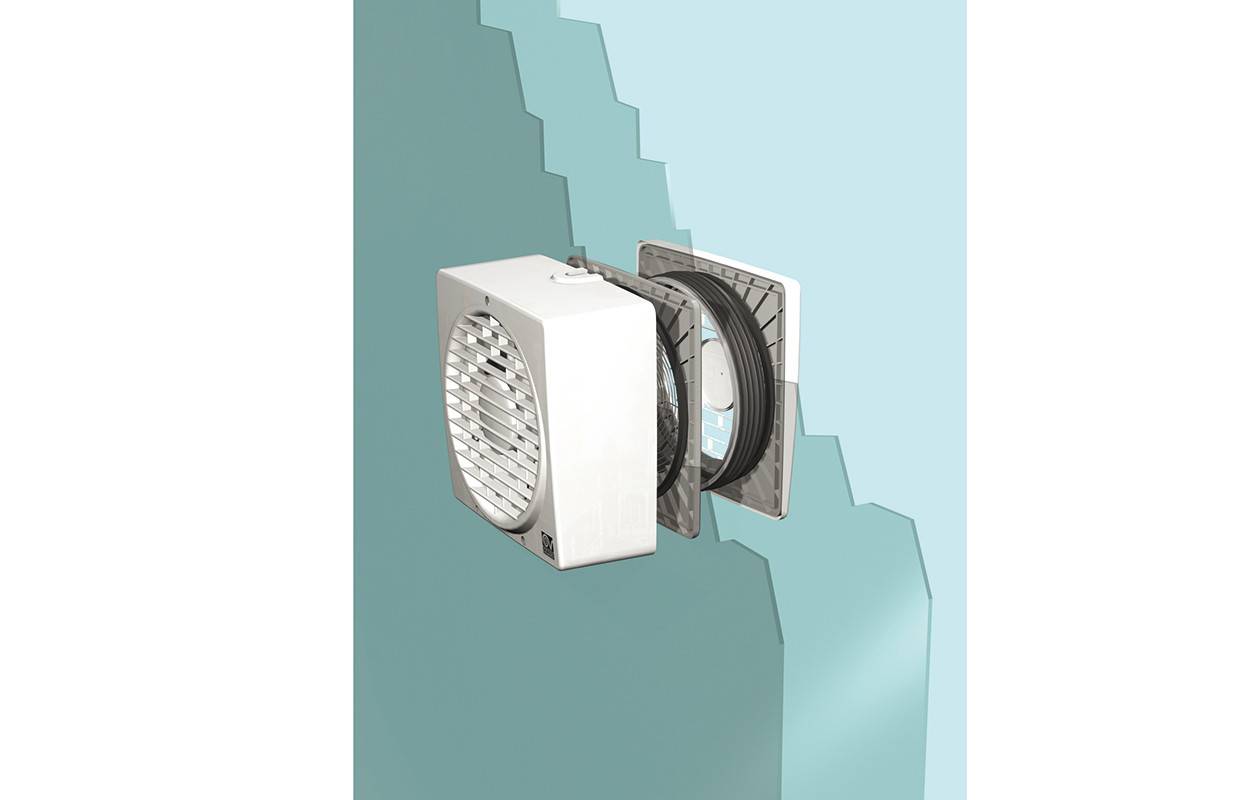

Накладная модель вентилятора с осевым механизмом закрепляется непосредственно перед вентиляционным отверстием.

Шаги 1 и 2: подготовка вентиляционного отверстия и установка корпуса вентилятора

Если же используется канальное вентиляционное устройство, то его вставляют в отверстие и закрывают декоративной решёткой. Следует отметить, что канальный вентилятор практически бесшумный при эксплуатации за счёт того, что его двигатель расположен в вентиляционном отверстии.

Шаги 3 и 4: обустройство вентиляционного канала и монтаж воздуховода

Для подключения установленного прибора к электросети прокладывают кабель от ближайшей распределительной коробки (чаще всего той, что над дверью в ванную комнату). При этом необходимо соблюдать правила электрификации помещений с повышенной влажностью, помещая кабель в специальный защитный канал и скрывая его за подвесным потолком, настенными панелями или под слоем штукатурки.

Шаги 5 и 6: подключение вентилятора к электросети и установка декоративной решетки

Бесшумный вытяжной вентилятор – это простое, но эффективное устройство, способствующее понижению влажности воздуха, увеличению интенсивности воздухообмена и повышению комфортности в ванной комнате. Современные вентиляторы просты в установке и надёжны в эксплуатации, оснащены системами автоматического включения и выключения, а сочетание практичности с эстетичным внешним оформлением позволит использовать их в любом интерьере.

Как рассчитать мощность необходимой вентиляции

Эффективность работы систем принудительной подачи зависит от производительности, т. е. прогоняемого за некоторый промежуток времени объема воздуха. Параметр измеряется в м³/час. Для расчета объема комнаты длину умножают на ширину и высоту. В этом случае не учитывается сопротивление воздушных каналов, влажность и тип помещения. Для получения более точных значений объем комнаты умножают на повышающий коэффициент. Значение берут из таблицы.

Назначение комнаты	Коэффициент
Детская, гостиная, спальня	3
Душевая, ванная	7-9
Туалет	8-10
Кухня	6-8
Кладовая	1
Гардероб	1,5
Гараж	4-6
Домашняя прачечная	7

Виды клапанов

Обратные клапаны имеют одинаковое назначение, но могут различаться по строению и способу эксплуатации.

Шаровые

Затворным элементом в таких агрегатах выступает шар из металла определённых видов (стали, алюминия и др.). Резиновое покрытие детали увеличивает срок её службы.

Движущийся в определённом направлении поток теплоносителя переносит шарик в верхнюю полость клапана.

При смене курса перемещения жидкости элемент опускается на исходную позицию и перекрывает ей путь по трубе.

Плюсы таких деталей:

• возможность ремонта – крышка на верхнем отсеке корпуса даёт доступ к внутреннему механизму устройства;
• надёжность – прибор лишён перемещающихся и образующих трение деталей, благодаря чему он может работать в разных положениях и меньше подвергаться поломкам;
• небольшое гидравлическое сопротивление.

Минусы:

• значительный диаметр препятствует применению устройств в бытовых системах с небольшим сечением;
• при горизонтальной установке крышка должна располагаться наверху для возможности поднятия затвора, вертикальный монтаж предполагает обязательное движение потока жидкости вверх;
• малое давление в системе препятствует правильной работе агрегата (для поднятия шарика необходим напор в 25 бар).

Дисковые

Изделия этого вида снабжены дисковым затвором, сделанным из металла или пластика. Размеров этого элемента достаточно для полной блокировки потока, направляющегося в неверную сторону.

К диску подсоединяется пружина из стали, которая остаётся сжатой при прямом течении жидкости. Со сменой направления потока элемент распрямляется и приводит в движение заслонку, перекрывающую трубу.

Специальный уплотнитель обеспечивает плотность посадки затвора, исключающую протечки.

Такие устройства задействуются в домашних отопительных системах и обладают рядом положительных качеств:

• не нуждаются в периодическом обслуживании;
• имеют невысокую стоимость;
• обладают малым весом и компактными размерами, расширяющими сферу их применения.

У изделий также есть и недостатки:

• невозможность ремонта (неисправные детали подлежат замене);
• большое гидравлическое сопротивление;
• отложение минеральных остатков, приводящих к выходу из строя агрегата;

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Обычные дисковые устройства образуют гидроудар при закрытии, что негативно сказывается на общем состоянии системы. Этот недостаток компенсируется присутствием на некоторых моделях специального механизма, обеспечивающего плавное блокирование потока. Но такие приборы имеют более высокую стоимость.

Лепестковые

Блокировочным механизмом в конструкциях подобного типа является тонкая стальная пластина. Она фиксируется на шарнирах, приводящих её в движение.

Лепестковые агрегаты бывают двух видов:

• Одностворчатые – оснащены пластинкой, вращающейся вокруг собственной оси. Перемещающийся теплоноситель приподнимает створку, освобождая отверстие, при возвращении жидкости затвор опускается, блокируя проход. Этот процесс происходит с участием пружины или без неё.
• Двустворчатые – обладают парой пластин, прикреплённых к вращающейся оси по центру трубы.

Преимущества лепестковых моделей:

• возможность работы без пружин, что допускает их установку в самотечных трубопроводах;
• доступная стоимость.

Недостатки:

повышенное давление (особенно в двустворчатых вариантах конструкции).

Подъёмные

В составе таких приборов присутствует золотник, беспрепятственно перемещающийся вокруг вертикальной оси. Давление жидкости переносит запорный элемент с посадочного седла, открывая доступ в трубу.

Снижение напора или смена его направления возвращает золотник в исходное положение, блокируя воду.

Плюсы подъёмных механизмов:

• низкая восприимчивость к качеству проходящего теплоносителя;
• надёжность, обеспечивающаяся простотой конструкции;
• ремонтопригодность – доступ к компонентам через верхнюю крышку.

Минусы:

возможность только вертикального монтажа.

Монтаж вентилятора с обратным клапаном

В большинстве случаев вентиляторы с обратным клапаном – это приборы, встраиваемые в канал воздуховода, а также в специально подготовленное отверстие стены или потолка.

Монтажные работы предполагают выполнение следующих действий:

Обесточивают квартиру и подключают новое оборудование к системе электропитания. Для этого от ближайшей распределительной коробки тянут кабель

Очень важно поместить кабель в специальный канал, который станет его защитой при эксплуатации в условиях повышенной влажности.
Снимают декоративную панель с передней части вентилятора.
На место соединения корпуса с рабочей поверхностью наносят тонкий слой клея или силикона.
Вставляют устройство в вентиляционное отверстие и с усилием прижимают к рабочей поверхности. Излишки клея сразу убирают сухой салфеткой.
При наличии отверстий для саморезов или болтов выполняют дополнительную фиксацию этими крепежными элементами

В этом случае обеспечивается более плотное прилегание конструкции к стене, что минимизирует вибрацию вентилятора.
На закрепленном устройстве устанавливают противомоскитную сетку и закрывают внутренние части с декоративной панелью.

Преимущества и недостатки

Для вытяжных вентиляторов такого типа характерны следующие преимущества:

• возможность установки в санузлах любого размера;
• совместимость с воздуховодами всех типов;
• наличие моделей для установки на потолке или на стене;
• использование высококачественных материалов для изготовления;
• бесшумное функционирование;
• надежная защита от проникновения влаги внутрь корпуса, что позволяет избежать короткого замыкания;
• наличие в некоторых моделях датчиков влажности, движения и таймеров;
• двигатель работает от напряжения 12 В.

Из недостатков можно выделить только высокую стоимость, но с учетом длительного периода эксплуатации этот минус становится не таким значимым.

Рекомендации по выбору

В продаже можно встретить столько видов, типов и разновидностей шлепанцев, что можно впасть в ступор: что купить? Знание критериев выбора поможет вам принять решение:

• для естественной вытяжной вентиляции нужны заслонки, открывающиеся под слабым напором воздуха: диафрагменные или гравитационные с одной лопастью;
• Производительность демпфера (обозначается Kvs, измеряется в м3 /ч) должна составлять
• материал, из которого изготовлено оборудование. Для бытовых целей оптимальным вариантом является пластик. Металл покупают только в двух случаях: стоит диафрагма или заслонка с электрическим или ручным управлением;
• по форме и размеру устройство должно свободно помещаться в существующее вентиляционное отверстие (воздуховод). Поэтому, прежде чем отправиться в торговую точку, необходимо произвести соответствующие замеры вытяжки: определить диаметр, если воздуховод круглый, и ширину вместе с высотой, если он прямоугольный или квадратный;
• При плохой тяге эффективный воздухообмен возможен только при принудительной вентиляции. Вентилятор может быть установлен как на приток – положительное давление в частном доме или квартире будет нагнетаться в вытяжной канал, так и на вытяжку. Однако во втором случае необходимо, во-первых, установить запорные вентили на оставшиеся вытяжные окна, а во-вторых, определить возможности вытяжного канала в управляющей компании, чтобы избыточный поток воздуха – не появился в квартирах выше. Например, если вы установите обратный клапан с электроприводом для вентиляции на кухне, то повышается вероятность обратного потока в туалет и ванную комнату не только из вентиляционной шахты, но и из воздуха, используемого на кухне в вашей собственной квартире;

1. для кухни – 60-90 м3/ч;
2. ванная комната – 25 м3/ч;
3. WC – 25 м3/ч;
4. совмещенный санузел – 50 м3/ч. Данные о количестве приточного воздуха при естественной тяге указываются в паспорте.

Место установки – многие приборы при отрицательных температурах не работают, например, “бабочка”.
