Как сделать вытяжку в частном доме: технические требования и обзор правил монтажа

Искусственная вентиляция

Дополнительная тяга в вытяжной системе создаётся с помощью вентиляторов. Их мощность и число зависит от нагрузки воздуха на канал и объёма помещения.

мощность берётся из расчёта: максимальная нагрузка плюс запас 25-30%:

max * 1,25, где max – максимальная нагрузка;

число устройств подбирают соразмерно с необходимым для прокачки объёмом воздуха (объём помещения увеличить в три раза):

(h + b + l) * 3, где h – высота потолка, b – ширина, l — длина;

учитываются длина дымохода, его геометрия и количество изгибов.

Вентилятор защищают установочным коробом. Этот короб делают из негорючих и нержавеющих материалов. Обычно используют медные или алюминиевые сплавы.

Конструирование искусственной вентиляции аналогично монтажу естественной. После установки приточной трубы производится установка канального вентилятора. Следом строители прокладывают проводку для питания двигателя, установить датчики, шумопоглотитель и фильтр. Так же, как и при монтаже естественной вентиляции, на обоих концах трубы крепятся решётки. Аналогично устанавливается прибор для вытяжной трубы, с тем лишь учётом, что воздух вытягивается, а не нагнетается.

Искусственная вентиляция требует постоянных затрат на электроэнергию. Иногда при строительстве экономят, устанавливая вентилятор только на вытяжку или только на приток воздуха. Однако более эффективная циркуляция обеспечивается использованием и того, и другого.

Автоматическая система вентилирования позволяет выключать вентиляторы вместе с остановкой работы котла и включать их вместе с запуском.

Чистка вентканалов

Со временем систему вентиляции необходимо очищать от грязи и пыли. Если вентканалы имеют не большую длину, то данную работу можно произвести самостоятельно с помощью пылесоса. При большой протяженности каналом лучше воспользоваться услугами специализированных организаций.

В этом есть определённые плюсы:

Очисткой зайдутся грамотные, обученные специалисты.
Качество такой очистки будет намного выше.
Фирмы, которые занимаются этой деятельностью, имеют специальное оборудование.
Кроме очистки можно провести дезинфекцию, и обеззараживание вентиляции.

Устройство данной конструкции в частном доме является не роскошью, а необходимостью. Наличие данной конструкции должно быть заложено ещё на этапе проектирования дома. При использовании естественной системы, её можно смонтировать самому.

Если планируется более сложные принудительные, или комбинированные варианты, с использованием специального оборудования для подогрева воздуха, то следует обратиться к специалистам.

Такие сложные системы сначала рассчитываются в специальных программах, после этого на них составляется отдельный проект. Для устройства данных конструкций потребуются монтажники, обладающие специальными техническими знаниями.

Значение вентиляции для жилого дома

Некоторые частные застройщики считают, что придавать огромное значение системе вентиляции здания необязательно. И делают большую ошибку. Ведь необходимость воздушного обмена внутри помещений – это не только поддержание определенного микроклимата в доме, что, конечно, влияет на здоровье проживающих в нем людей, но и на качественное техническое состояние всей постройки и отдельных ее конструкций.

Вот пять причин, по которым можно судить о необходимости современной вентиляции дома.

Люди дышат кислородом, выдыхая углекислый газ. Если в комнатах не будет происходить постоянное пополнение воздуха кислородом, его процентное содержание упадет, увеличится процент углекислого газа, что приведет к ослаблению людей. Особенно это ярко будет выражаться на людях больных: одышка, головокружения и прочие недуги.
Наша жизнь все время сопровождается запахами. Это не только запахи человека, но и от приготовления пищи, от одежды, животных из санузлов. Сюда можно добавить курение и прочие вредные привычки. Если не организовать в доме вентиляцию, то смешения запахов создаст такую атмосферу, что жить в доме станет просто невозможно.
Застоенный воздух – это среда для болезнетворных бактерий и вирусов.
Сегодня во всех частных домах обустроены ванные комнаты, где царит перепад температур, высокая влажность и различные запахи. Основное требование к этим комнатам – удаление именно влажных паров, которые негативно влияют на обстановку помещений: отделку, мебель, сантехнику.
К сожалению, при возведении частного дома не всегда используются стройматериалы, о которых можно говорить, что они безвредны для человека. Или по-другому – экологичны, то есть, под действием влажности и температур не выделяют в воздух вредных веществ. Вентиляция обеспечит их отвод за пределы комнат. И это очень важный момент.

Отдельно, конечно, надо сказать о кухне, как о самой активной комнате, где присутствует все негативные факторы, описанные выше. К ним можно добавить масляные испарения, продукты сгорания (если используется газовая плита). Именно здесь необходимо проложить главный вентиляционный стояк, именно в этой комнате требуется самый высокий воздухообмен.

Приточно-вытяжная вентиляция

Как видите, различных факторов, которые подтверждают необходимость присутствия вентиляционной системы в доме, немало. Главное – это правильно рассчитать ее с учетом воздухообмена в каждой комнате. Конечно, надо грамотно подойти к выбору вентиляции для частного дома.

Проветривание механическим путем

Вытяжная вентиляция

Вытяжной вид воздухообмена помещения предполагает использование вытяжного вентилятора, который устанавливается в канал (обычно крепится к стене). Монтаж вентиляторов происходит в самых «грязных» комнатах: санузле и кухне.

Ассортимент вытяжных вентиляторов разнообразен:

С датчиком влажности (для ванной комнаты). Функционируют до момента установления нормальной влажности.
Присоединяемые к электрическому выключателю. Включение вытяжки происходит с задержкой в несколько секунд после включения/выключения света.
С шумопоглощающими втулками, сделанными из резины или металла.

Чтобы выбрать конкретную модель для устройства вытяжной вентиляции частного дома, рассчитывается расход на вытяжку и потери напора, когда воздух движется по каналу. Эти показатели определяются исходя из длины и материала изготовления воздуховода.

Мощность вентилятора оказывает непосредственное влияние на количество удаленного отработанного воздуха. Причем эффективная работа вытяжной вентиляции напрямую зависит от качественного притока холодного воздуха с улицы. По сути, проветривание вытяжкой служит дополнением к естественному воздухообмену.

При прокладке воздуховодов можно воспользоваться такой схемой:

основные элементы делаются максимально жесткими из оцинкованного листа;
для устройства ответвлений используется гофрированный материал;
для недопущения возникновения конденсата производится изоляция воздуховодов от вентиляционного оборудования до вытяжной решетки.

Приточная вентиляция

Принцип действия приточной вентиляции частного дома схож с работой вытяжного оборудования. Единственное отличие заключается в том, что осуществляется нагнетание вентилятором свежего воздуха. Удаление отработанного воздуха происходит с помощью каналов, предназначенных для естественного воздухообмена.

Вентилятор, снабжающий комнату свежим воздухом, может оснащаться нагревательным элементом. Производительность системы вентиляции зависит от диаметра канала. Недостаток приточной вентиляции — большие потери тепла в зимнее время.

Приточно-вытяжная вентиляция

Исходя из названия, нетрудно догадаться, что работа этого типа воздухообмена основана на использовании различных вентиляторов. Самая простая вентиляционная система предусматривает:

подачу свежего воздуха нагнетающими вентиляторами;
удаление отработанного воздуха вытяжным оборудованием.

В зимний период воздушные потоки, поступающие с улицы, могут обогреваться. Благодаря приточно-вытяжной вентиляции достигается эффективное проветривание комнат. Единственный «минус» такого воздухообмена — большие денежные расходы на ее содержание.

По этой причине в наши дни увеличился спрос на приточно-вытяжные системы с рекуперацией тепла, которые позволяют сэкономить на отоплении.

Вентиляция с рекуперацией тепловой энергии

В зимнее время тратится слишком большое количество тепла на подогрев свежего воздуха, поступающего с улицы. Чтобы этого не допустить, для устройства вентиляционной системы используются рекуператоры. Благодаря их монтажу экономия тепла составляет на уровне 50%.

Рекуперация воздуха может происходить в разные времена года:

при наступлении сильного мороза рекуператор доводит температуру в комнате до +20ºС с помощью встроенного нагревательного элемента;
в жаркие дни, наоборот, осуществляется охлаждение поступающего воздуха (прохладный отработанный воздух проходит через рекуператор и охлаждает поступающие потоки).

Производительность системы вентиляции зависит от коэффициента рекуперации. Данный показатель свидетельствует о количестве затраченной тепловой энергии для подогрева свежего воздуха, поступающего с улицы. Лучше воспользоваться роторными рекуператорами с коэффициентом 75-85%.

При приобретении оборудования следует учесть, что некоторыми производителями указывается коэффициент рекуперации 98-99%. Данный показатель получен по результатам лабораторных исследований. На практике минимальный коэффициент рекуперации высококачественного оборудования будет составлять 85%.

Что касается места установки рекуператора, то его лучше определить заблаговременно. Обычно для размещения оборудования выбирают подсобное помещение или чердак. При монтаже рекуператора на чердаке оборудование следует покрыть теплоизоляционным материалом. Иначе теплоноситель замерзнет, а рекуператор выйдет из строя.

Подготовительные работы по установке вытяжки на кухне через стену

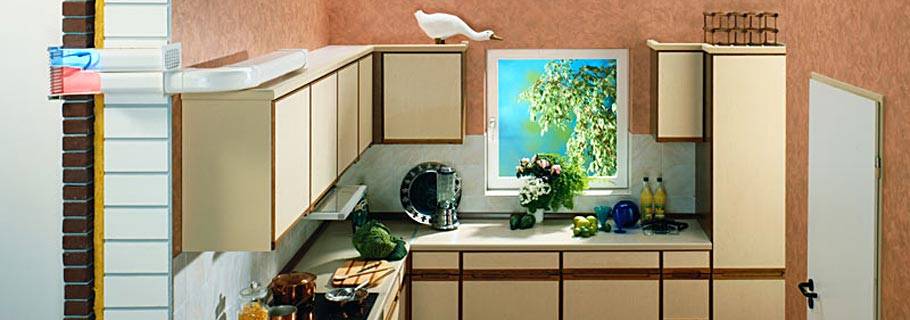

Подключение вытяжки к отводу через стену – вариант для частных домов или квартир, где вентиляция не предусмотрена проектом или находится в ненадлежащем состоянии. В таких случаях для нормального функционирования вытяжного агрегата отвод делают прямо на улицу, пробивая сквозное отверстие в стене, предусмотрев канал минимальной длины. Для воздуховода рекомендуется выбирать трубу круглого сечения.

Чтобы наружный канал не промерзал и не протекал, в отверстии внутри стены устанавливают обратный клапан.

На этапе подготовки определяют точное место установки агрегата и закупают материалы: оцинкованную трубу с козырьком для обустройства наружной вентиляции, гофротрубу из алюминия для воздуховода, хомуты и обратный клапан. Также понадобятся метизы.

При подготовке помещения:

убирают кухонную утварь, текстиль и предметы декора;
накрывают мебель и технику;
застилают плотной тканью пол в районе монтажа;
освобождают стену, где будет производиться установка агрегата.

Расположение и размеры оборудования

Место для установки воздухоочистителя выбирают с учетом расположения вытяжного агрегата и площади кухни.

По месту установки вытяжные агрегаты делятся на:

Островные – над плитой, расположенной в центре комнаты.
Настенные. Купол крепят к стене одной стороной, а противоположная находится над плитой.
Угловые устанавливают над варочной поверхностью в углу комнаты.

По форме вытяжки бывают плоскими, наклонными и купольными. Размер всасывающей поверхности не должен быть меньше площади варочной панели, иначе вытяжка будет малоэффективна.

Розетку для питания вытяжки по правилам СНиП устанавливают над навесным шкафом, внутри него или в кожухе прибора на высоте 1900-2200 мм от пола.

Выбор материалов для вытяжного канала

Выбирая обратный клапан и наружную трубу для воздуховода, ориентируются на толщину стены и материал, из которого она построена. Оптимальный вариант – оцинкованная труба круглого сечения с козырьком. В качестве утеплителя для такой трубы подходит любой влагостойкий материал. Чаще всего используют пенофол толщиной 100 мм.

Обратный клапан для вытяжки изготавливают из:

ПВХ;
полипропилена;
полиуретана;
виниуретана;
пластика;
полиэтилена.

Наиболее прочные клапаны из полиэтилена и армированного виниуретана. Последний повредить практически невозможно.

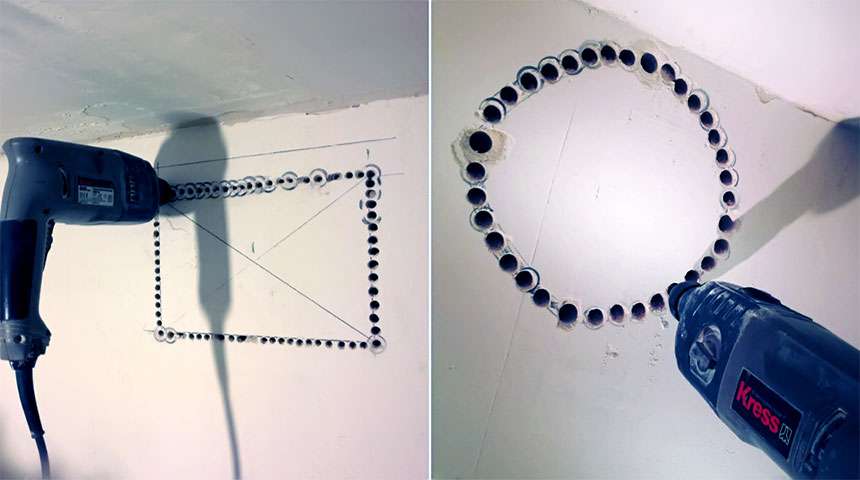

Создание и подготовка вентиляционного отверстия в стене

Отверстие под воздуховод в стене должно быть расположено на расстоянии 200-300 мм от потолка на наружной стене максимально близко к плите. В идеале – прямо над варочной поверхностью.

Перед началом работ освобождают кухню от предметов декора, утвари, мелких аксессуаров, закрывают мебель и технику пленкой или тканью. На стене вымеряют место расположения отверстия и делают разметку для воздуховода.

Сквозное отверстие в стене и установку вентканала делают в несколько этапов:

Высверливают отверстие в стене для установки станины.
Забивают в отверстие дюбель и вкручивают шпильку для фиксации станины.
Крепят станину к стене и устанавливают перфоратор.
Монтируют водосток для охлаждающей жидкости для коронки из фольги или жестяных банок.
Сверлящей коронкой перфоратора проходят слой отделки внутри помещения.
Освобождают коронку от стройматериала и проходят внутреннюю часть стены.
Высверливают фасадную часть стены, после чего демонтируют станину с инструментом.
Подготавливают отверстие к установке вентканала, освобождая его от мусора и пыли.

Далее собирают систему обратных клапанов, которая будет препятствовать попаданию в канал пыли и мусора и не будет пропускать холодный воздух с улицы в помещение. После установки клапанов крепят корпус вытяжки.

Естественный воздухообмен в доме

Вытяжка такого вида функционирует посредством тяги, которая получается в вертикальной трубе, тем самым побуждая воздух перемещаться вверх.

Важно знать, как влияют на силу тяги разные факторы:

Перепад давлений. Чем выше труба, тем больше будет разница в нижней и верхней точке канала.
Разность температур. Холодная масса воздуха с улицы смещает нагретый, наиболее легкий воздух из помещения, отчего последний вытесняется к потолку и затем попадает в вытяжной венканал.
Степень поглощения влаги. Как ни странно звучит, но имея одну и ту же температуру, переполненная воздушная смесь делается легче высушенного воздуха и, соответственно, также двигается кверху.

Чтобы узнать без прибора о перенасыщенной влажности в доме, нужно открыть двери на веранду, и на потолке появится пятно от конденсации влаги. Такое явление происходит потому, что вес молекул пара воды равен 18 единицам, а воздуха – 28. Разумеется, при сырости смесь воздуха делается легче.

Температура и влажность имеют перепады на протяжении календарного года, соответственно изменяется и мощность тяги. Отсюда становится понятным, почему в летнее время вытяжка функционирует слабее – разница в температурах небольшая. Постоянными остаются две характеристики: разница давлений и высота трубы.

Обустройство естественной вытяжки является наиболее дешевым методом образовать воздухообмен в частном доме. Природная тяга существует также и во многих многоэтажных домах. Там теплый воздух из квартир попадает чрез обратные клапаны в вентиляционный канал, проходящий внутри стен вертикально.

В каком количестве свежего воздуха нуждается дом?

Чтобы обеспечить жилье достаточным количеством свежего воздуха, прежде всего, необходимо определить потребность в воздухообмене. Как это сделать?

Общие рекомендации и примеры расчета потребности в свежем воздухе

Общие рекомендации в этом отношении следующие:

в течение часа в помещении должно быть заменено столько воздуха, сколько составляет кубатура помещения;
на каждого человека, живущего в комнате, необходимо 30 м³ воздуха в течении часа.

Из этих двух значений желательно выбирать большее.

Пример.

Жилая площадь 20 м² требует обмена 50 м³ воздуха в час, но если это спальня для двух человек – то 60 м³/ч.

Также есть подход к расчету, по которому предполагается, что достаточный воздухообмен составляет 0,5-0,8 от объема комнаты в час.

Пример.

Жилая площадь 20 м² требует обмена 25-40 м³/ч.

Однако следует учитывать, что в условиях более интенсивного загрязнения, потребуется более интенсивный воздухообмен.

Виды вентиляции – схема

В зависимости от финансовых возможностей и предпочтений, мы можем использовать два вида вентиляции:

дешевая домашняя гравитационная вентиляция;

эффективная механическая вентиляция;

самая энергоэффективная вентиляция с рекуперацией тепла.

Эти рекомендации не следует воспринимать слишком буквально. Они не могут быть достаточными в доме, в котором курят сигареты, живет много людей или часто принимают гостей. На количество выделяемых загрязнений влияет также:

как часто и как много людей стирают и сушат белье;
сколько раз в день принимают ванну или душ;
как часто готовят;
тип печи (газовая или электрическая);
и даже расположение дома – если он находится в тени, то будет собирать больше влаги, которая также провоцирует загрязнение.

Немного отличается, количество свежего воздуха, которое должны получить такие помещения, как: кухня, ванная комната, туалет. Они требуют интенсивной вентиляции во время использования. Итак:

ванная требует, по крайней мере, 50 м³/час свежего воздуха;
туалет – 30 м³/час;
кладовая – 15 м³/час;
кухня с электрической плитой – 50 м³/час;
кухня с газовой плитой – 70 м³/час.

Отдельные требования предъявляются к гостиной с камином, котельной, прачечной и комнате для сушки белья.

Как определить, достаточна ли вентиляция в доме домашним методом?

Домашний способ проверить, является ли вентиляция достаточной, является измерение влажности в помещении в зимнее время. Если она составляет не более 50-60%, это значит, что вентиляция работает должным образом.

Особенности естественной вентиляции

Естественная, не связанная с дополнительными техническими приспособлениями вентиляция кухни в частном доме — это простейший вариант системы пассивного воздухообмена. Для ее обустройства, прежде всего, надо убедиться в том, что в дальнейшем, после окончания строительства здания, оно будет находиться в зоне распространения в достаточной степени чистого атмосферного воздуха, а для нормального функционирования кухонного помещения не понадобятся воздушные фильтры.

Схема монтажа естественной вентиляции.

Практика показывает, что естественная вентиляция хорошо действует, если здание было построено из таких строительных материалов, как дерево (бревно или брус), саман, газо- или пеноблок, кирпичная или шлакоблочная кладка, блоки из керамзита или монолитный керамзитобетон.

У естественного вентилирования, принцип действия и составные элементы которого были частично описаны в предыдущем разделе, есть свои достоинства и недостатки. Очевидным плюсом является его дешевизна. Заказчику почти не приходится тратиться на указанный тип проветривания, так как традиционно такая система уже заложена в общий проект здания. Будущему владельцу здания остается только проследить, чтобы она была выполнена по всем технологическим правилам и требованиям безопасности.

Однако естественное вентилирование в кухне не дает большого эффекта. Обеспечивать с его помощью полный комфорт бывает порой затруднительно, так как эффект от действия естественной вентиляции нередко зависит от температуры воздуха и скорости ветра. Это особенно ощущается в жаркий летний период, когда сильно замедляется естественный воздушный приток извне. В таком случае приходится широко открывать окна, а это для кухни, где требуется стерильная чистота, чревато проникновением пыли и прочих загрязнений.

Таким образом, порой для быстрого и качественного проветривания приходится пользоваться специальными приспособлениями, которые помогают интенсифицировать приток свежего и удаление загрязненного воздуха.

Методики расчетов параметров вентиляции

Полный расчет параметров вентиляции можно предоставить, только опираясь на разработку конкретного проекта частного дома. Но есть и общие параметры расчета, которые позволят приблизительно определить объемы потребления воздуха. Объем можно рассчитывать относительно количества проживающих, и тогда применима формула V=Vнорм * n (n – количество человек). Такой подход обычно используют только в частных домах с воздушным отоплением, так как количество человек в помещениях может постоянно меняться. Объем можно также рассчитать, исходя из кратности воздухообмена. Формула для расчета используется следующая: V = K * S * H (K – это кратность воздухообмена, S – площадь дома, H – высота потолков).
