Особенности вытяжек для ванной комнаты

Естественная вентиляция

Естественная вентиляция в ванной частного дома выглядит примерно следующим образом.

Приток свежего воздуха обеспечивается за счет специальной щели шириной 2-3 см. Просвет находится  между дверью и порогом. Выставляется размер щели при монтаже дверного полотна, высчитывается исходя из проекта.

Современные двери не требуют выполнения этого правила ввиду наличия специальных отверстий или сетки.

В качестве вытяжного канала в частном доме выступает вертикальная вентиляционная шахта, ведущая на улицу, к которой посредством воздуховода подключается вентиляция туалета и санузла. Обычно конструкция подразумевает присоединение магистрали к стояку через стену или отверстие в потолке комнаты.

Дополнительным элементом, повышающим надежность, является обратный клапан вентиляции, который играет большую роль в работе системы в зимнее время. Основной функцией устройства является недопущение эффекта обратной тяги и попадания холодного воздуха.

Соблюдение всех правил монтажа, качественное выполнение всех расчетов обеспечивает эффективный естественный воздухообмен помещения, гарантируя защиту от развития плесени и грибка.

Что затрудняет естественную вентиляцию

Система естественной, или проточной, вентиляции очень проста. Однако ее работа очень нестабильна. У современных домов появляется все больше препятствий для нормальной работы коммуникаций.

Есть несколько факторов, значительно затрудняющих функционирование, все они перечислены ниже.

Установка герметичных окон, дверей

При воздухонепроницаемости окон и дверей не создается так называемая естественная тяга. Иными словами, для работы вентиляции нужен большой объем движущихся масс воздуха.

А при герметизации помещения им неоткуда взяться, ввиду чего вентиляция дает сбой.

Сужение канала ввиду загрязнения

Надежность системы снижается по причине возможных загрязнений шахты за счет скопления пыли, паутины, обрастания стенок грязью и т. д. Когда они приводят к существенному уменьшению сечения канала, происходит затруднение оттока.

Это чревато снижением производительности или полным прекращением работы вентиляции.

Неправильный проект вытяжки

Основные осложнения могут возникнуть при неверно составленной проектной документации или ошибке рабочих, устанавливающих систему.

Здесь имеется одна тонкость. Физически воздух движется по тому же принципу, что и жидкость. Поэтому вентиляцию нужно монтировать с учетом наименьшего сопротивления воздушного потока.

Простыми словами, коммуникации должны быть построены с минимальным количеством изгибов, ступеней, различных препятствий. Нужно максимально избегать загибов трубы, колен и так далее.

Ветреная погода

Когда на улице дует сильный ветер, возможно появление эффекта обратной тяги.

Просто говоря, под сильным напором воздушные массы могут изменить направление движения, и вместо вытяжки получится нагнетатель.

Плохое утепление шахты

При неправильном утеплении вентиляционной шахты при низкой температуре возможно быстрое остывание воздуха. Как следствие, он не успевает достаточно высоко подняться, движение потока нарушается.

Из вышесказанного можно сделать вывод, что такой тип конструкции очень часто дает сбои. Поэтому существует тенденция к замене естественной вентиляции на принудительное проветривание.

В частном коттедже

Гофрированный шланг для вытяжки пригодится на кухне. Вентканал для санузла проложим отдельный. Вытяжка для погреба снабжается сверху козырьком конической формы и дефлектором. Она в сборе выпускается для тракта вентиляции. Выход вытяжки изолированный с колпаком увенчивает трубу на крыше. Смотрится красиво, оформлен под черепицу и идет в едином стиле, но стоит дорого:

Для стильного коттеджа можно потратиться – имидж дороже денег. Для обычных домов проще сделать самостоятельно. Устройство дефлектора в сети найти не сложно, козырек мужчина сделает сам.

Интересным узлом является проходной элемент. Деталь позволит трубе выйти вертикально при любом угле наклона ската, плотно охватывая и защищая чердак от осадков.

Разновидности вытяжных вентиляторов

Принудительная циркуляция воздуха осуществляется механическими устройствами. Чаще всего они представлены именно вентиляторами, которые остается только правильно подобрать. Преимущество такого устройства в том, что его работа не зависит от погодных условий и всегда обеспечит выбранный режим проветривания. Есть и недостатки – такая техника все-таки является электрической, и к ней нужно подводить провода.

Бывают данные приборы двух типов: простые и автоматические. Разница между ними в том, что автоматические требуют минимального участия пользователя в процессе своей работы.

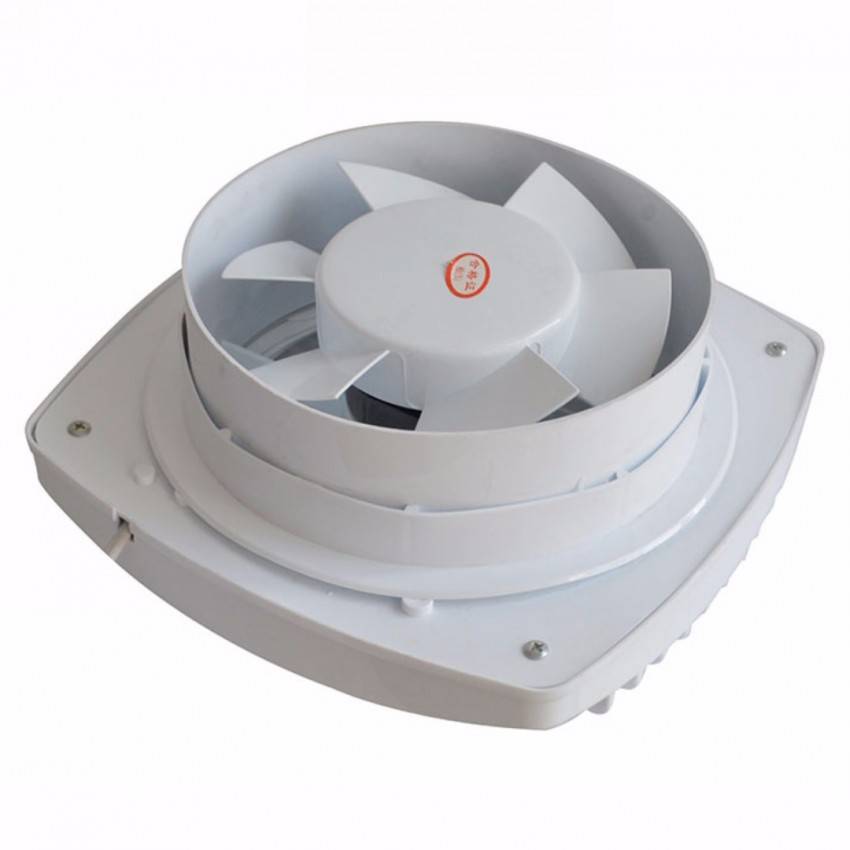

1. Простая вытяжка представляет собой стандартный осевой механизм в трубчатом корпусе. Оснащена она обратным клапаном, блокирующим возвратный поток отработанного воздуха. Система зачастую включается и выключается посредством выключателя в ванной комнате, иногда для нее устанавливают дополнительную кнопку включения. В борьбе с большими объемами пара такой вентилятор малоэффективен.
2. Автоматический вытяжной вентилятор стоит дороже, но зато выполняет свою работу на «отлично». В нем имеется специальный таймер выключения, а также гидростат, самостоятельно определяющий уровень влажности в ванной комнате. Как только влажность превышает норму, прибор включается, а завершив работу, также самостоятельно отключается. То есть человеческое участие в его работе сведено к минимуму, что очень удобно.

Вентиляция в ванной в частном доме

Вентилирование в ванной играет очень важное значение. Это легко пояснить тем, что здесь происходить систематическое скопление влажного пара и влаги, что провоцирует развитие плесневого налета

Помимо угрозы здоровью, жизни, плесень пагубно отражается на состоянии мебели, предметов, материалов. Именно поэтому, правильная установка вентиляции в данной комнате не прихоть, а острая необходимость.

Ванная комната – особое помещение в доме, где наблюдается достаточно высокий уровень влажности, а микроклимат существенно разнится с остальными частями частного дома. Учитывая строительные нормы, температура в теплый сезон не должна падать ниже двадцати градусов, а в холодный – менее двадцати пяти.

Что касается уровня влажности, то показатель не должен превышать 65 процентов. Подобные характеристики способны обеспечить гигиеничность, комфортность всех процедур. В помещении сооружается вытяжная вентиляция, это помогает поддерживать оптимальный уровень влажности. Разновидности вентиляции:

• естественная, а также принудительная;
• кольца в двери;
• есть возможность установить решетку на вентиляцию;
• приточная.

Самым простым и доступным считается процесс установки решетки, колец. Данные материалы изготовлены из металла, древесины, а также полимерных материалов. Чтобы установить кольца, придется сверлить соответствующие отверстия, обработать их наждачной бумагой и покрыть лаком, после этого можно ставить кольца. Подобным образом можно установить решетку на вентиляцию, но придется сделать более габаритное отверстие в двери. Выполнив монтаж решетки, колец, следует удостовериться в том, что они крепко держатся и не смогут выпасть.

Схема вентиляции в ванной комнате и туалете в частном доме

Некоторые обладатели дач обустраивают ванные комнаты кондиционерами, но они не способны обеспечить полноценную, качественную вентиляцию. Благодаря ему удастся изменить показатели температуры, но уровень влажности останется неизменным. Зачастую подобные типы обустроены скрытыми вентиляционными шахтами, они декорированы соответствующими решетками.

В деревянном доме вытяжка испытывает гораздо больше нагрузок, учитывая тип материала. Это касается и тех санузлов, которые обустроены мебелью из дерева

Важно помнить, что подобный материал страдает от воздействия влажности, поэтому обязательно нужна вытяжка и дополнительный вентиляционный канал. Кондиционер применять не желательно, ведь он слишком сушит воздух, а это чревато растрескиванием древесины

Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы. Это своеобразный чертеж, благодаря которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать места, где имеется неорганизованный поток воздуха и расположение приточной системы.

Установить вентиляцию можно даже своими руками, используя подробную схему. Основная сложность может заключаться в том, что базовый вентиляционный канал расположен далеко от санузла, поэтому необходимо подготовить качественный воздухообмен. В таких целях стоит обустроить вентиляционный рукав исключительно для ванной комнаты с ориентацией стационарный воздуховод. Если же речь заходит о вытяжной шахте, то она обязана находиться не за дверью, а строго за стеной. Когда комната имеет не слишком внушительные габариты, а канал проходит близко, можно легко установить принудительную вентиляцию, используя пошаговую инструкцию и схему.

Проблемы возникающие при установке вентиляции в ванной комнате

В ходе эксплуатации новой вентиляционной системы в помещении ванной комнаты могут появиться неисправности, вызванные монтажными просчетами.

Что может привести к снижению эффективности работы нового вентиляционного устройства:

• Некорректно спроектированные каналы, что приводит к возникновению препятствий для обеспечения нормальной циркуляции воздушных потоков;
• Нарушения изоляции соединительных швов между компонентами воздуховода;
• Ненадлежащая установка вентиляторов или несоответствующее расположение элементов в канале;
• Слабый воздушный поток может быть обусловлен недостаточной мощностью механических узлов установки — вентилятора, гигрометра, клапана, в зависимости от того, какой вытяжной прибор работает;
• Появление при работе системы сильного шума указывает на то, что воздуховоды, расположенные в жилом помещении, имеют недостаточную звуконепроницаемость.

В отдельных ситуациях неполадки можно скорректировать без особого труда. При улучшении герметичности стыков, замене вентиляторов возникшие погрешности и ошибки удается частично исправить. Однако иногда возникает потребность в проведении полного демонтажа оборудования.

Если воздуховод проложен некачественно или эксплуатация механических приборов вызывает повышенный шум — потребуется многое переделать. Чтобы этого не допустить, следует подойти к монтажным работам особо ответственно: изучить правильный порядок установки вентиляционного оборудования в ванную комнату или санузел, подобрать подходящую под специфику и дизайн помещения систему, а также ознакомиться с нюансами подготовки воздуховода.

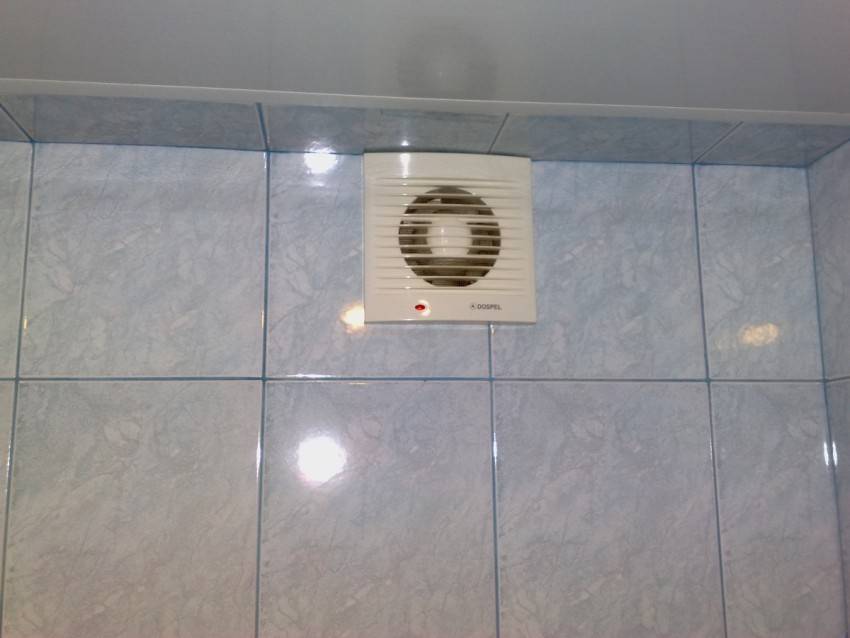

Устанавливаем вытяжку

Как установить вытяжку в ванной? Для установки вытяжки в ванную комнату не обязательно вызывать специалиста. Вытяжка для ванной комнаты в частном доме, квартире монтируется самостоятельно, с предварительным ознакомлением с инструкцией к вытяжному устройству.

Порядок установки вентилятора в ванной:

• Проверить, совпадает ли диаметр воздушного канала с диаметром вытяжки.
• Снять панель вентилятора.
• Подключить к электрической сети.
• Установить основную часть вентилятора в вентиляционный канал, закрепив его жидкими гвоздями, полимерным клеем, силиконом и т.п.
• При необходимости устранить образовавшиеся щели с помощью монтажной пены, шпатлевки и т.д.
• Закрепить лицевую панель вентилятора на рабочей части (также можно с помощью силикона, жидких гвоздей, или на саморезы, если модель это предусматривает).

Когда необходима установка вытяжки?

Попробуем разобраться, можно ли самостоятельно определить состояние и эффективность работы вентиляционной системы. Для проверки не потребуется специальных умений или особенного инструмента. Существуют «маркеры», благодаря которым легко узнать несостоятельность естественной циркуляции:

• запотевание зеркал и стеклянных поверхность во время принятия водных процедур;
• не исчезающий со временем влажный фон (медленно сохнут полотенца);
• появление на межплиточных швах, в углах потолка и по периметру ванны черных точек – начало развития грибковых очагов.

Появление плесени и грибка сопровождается неприятным запахом, постепенным разрушением декоративной отделки стен, однако существует и более серьезная опасность – негативное влияние на здоровье хозяев квартиры.

Последствие недостаточной вентиляции – появление плесени на затирке в межплиточных швах. Если вовремя не наладить циркуляцию воздуха и не избавиться от маленьких очагов, грибок покроет все бетонные, пластиковые, оштукатуренные, деревянные поверхности

Возможно, неисправна вентиляция. Проверяем простым способом – с помощью зажженной спички. Если пламя быстро потухает или наклоняется в сторону вытяжки, то причина кроется в другом, но если оно остается неподвижным, значит, необходимо заняться чисткой шахты и устройством принудительной вентиляции.

Наиболее популярным устройством, обеспечивающим максимальную циркуляцию воздуха, является вентилятор.

Традиционная проверка движения воздуха не всегда результативна, для точного определения наличия достаточного уровня циркуляции следует пригласить квалифицированного специалиста с анемометром

Ванная комната: виды и особенности вытяжки

Организация вытяжки в ванной

Выбирая систему вентиляции важно знать, какие вообще они бывают. Так, вытяжки в туалет и ванную могут быть как естественными, так и принудительными

1. Естественная вытяжка функционирует по принципу разности давления между воздухом в квартире и за ее пределами. Поступая из шахты воздухозабора, потоки воздуха перемешиваются и вытесняют отработанный воздух, заменяя его свежим. Для функциональности естественной вентиляции вполне достаточно открытой двери, окна или же поступления потока из вентканала (в туалете и ванной есть решетка для вытяжки, прикрывающая вход в канал).

1. Принудительная вентиляция – это система, которая работает с помощью вентиляторов, нагнетающих потоки чистого воздуха или отправляющие отработанные массы в воздуховоды.

Если естественная вентиляция монтируется еще на стадии строительства здания, представляя собой цепь соединенных каналов, располагаемых внутри стен и выходящих на чердак, то принудительная система вентиляции может быть сформирована на любом отрезке времени.

На вопрос, нужна ли в ванной вытяжка можно ответить только утвердительно. Но если новая естественная система функционирует отлично и полностью справляется со своей задачей, то в случае засора или поломки, нужна принудительная система. Она устанавливается, если:

1. Естественный приток и отток воздуха не осуществляется в полной мере;
2. Сила обратной тяги настолько сильна, что вытяжка в потолке ванной или на стене поставляет уже отработанный воздух, полный неприятных запахов;
3. Перепланировка ванной комнаты с установкой электросауны или парогенератора. В этом случае естественная вентиляция не справится с объемами пара и нужна автоматическая вытяжка для ванной усиленного типа.

Виды вытяжных вентиляторов

По конструктивным особенностям вытяжки для ванной делятся на:

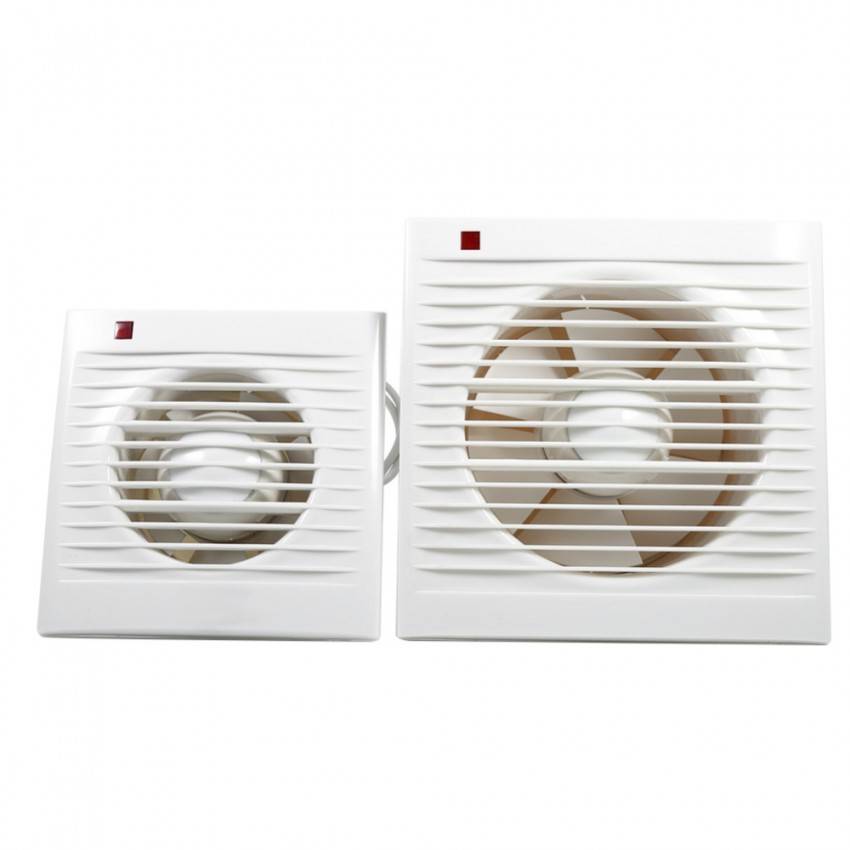

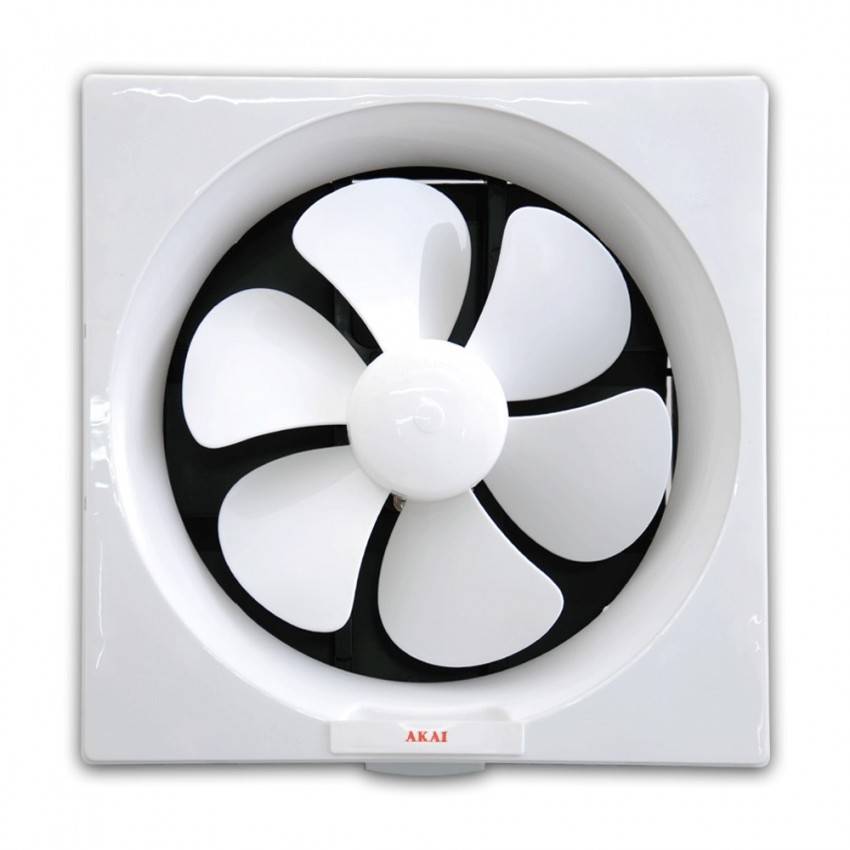

1.Осевые вентиляторы. Принцип устройства заключается в закреплении на оси электрического двигателя вытяжного пропеллера с лопастями. Пропеллер начинает движение одновременно с вращением оси. Воздух нагнетается лопастями устройства внутрь вентиляционного канала.

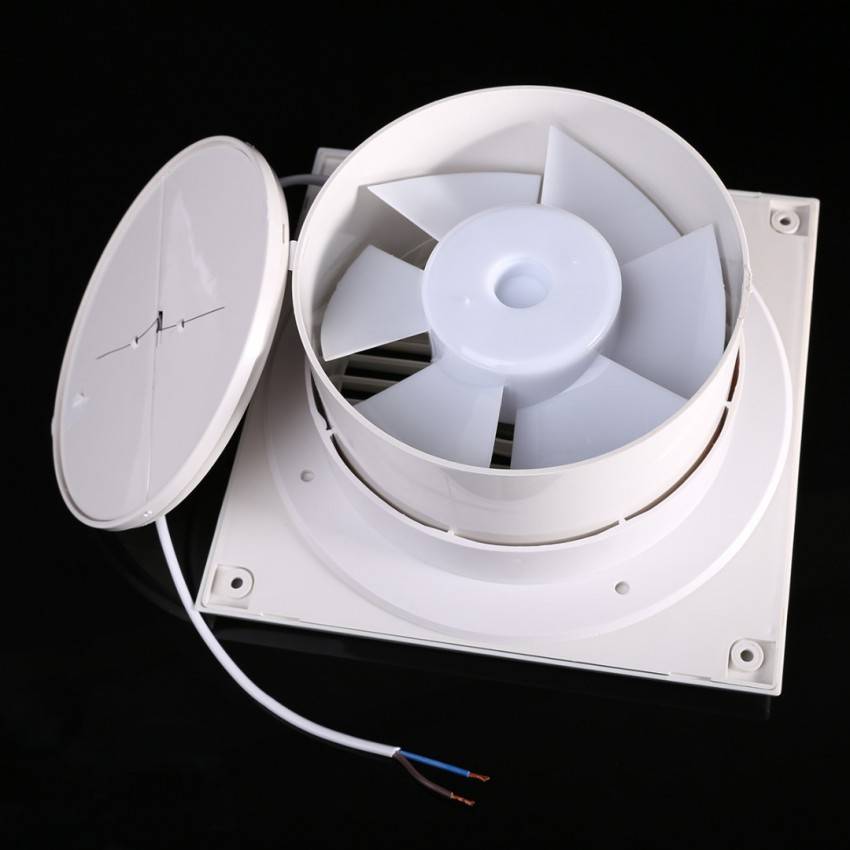

Вытяжной вентилятор

Как правило, производятся из пластика, легкие, просты в установке. Монтируются в вентиляционные проемы, каналы с небольшим аэродинамическим показателем.

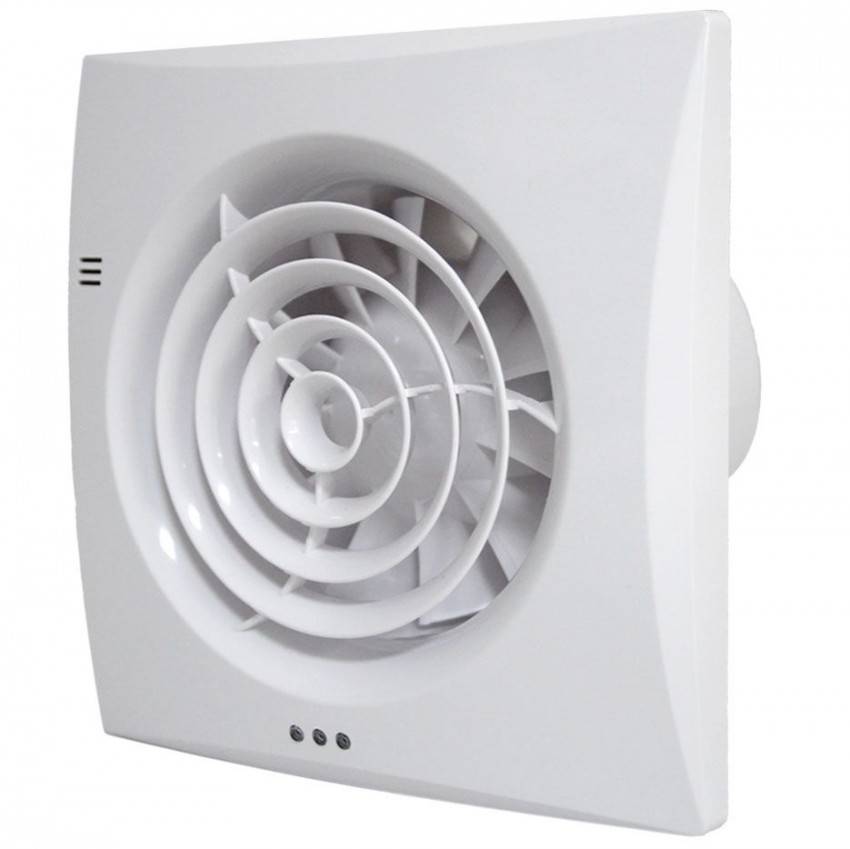

2. Центробежные вентиляторы. Действие устройств базируется на перекачивании постоянного объема воздуха. Это дает возможность регулировать скорость работы. Такие вентиляторы экономичнее осевых аналогов, проще по структуре.

Центробежный вентилятор для вытяжки

Центробежная вытяжка для ванной включает в свое устройство крыльчатку с несколькими рядами ребер-лопастей. В центре – вал, проходящий сквозь корпус вентилятора. Поток воздуха захватывается краями лопастей, затем разворачивается на 90 ⁰ С, а центробежная сила разгоняет его еще быстрее.

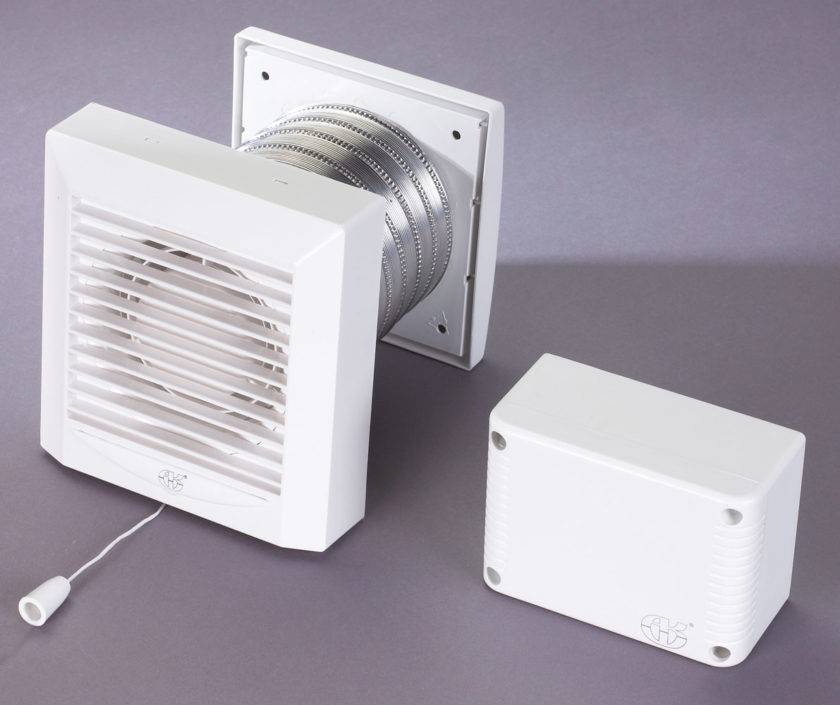

3.Канальные вентиляторы. Особенность устройств заключается в том, что они устанавливаются внутри воздуховода, трубопровода. Согласно своему устройству делятся на две группы:

• канальные радиальные вентиляторы (устанавливается во всех видах воздушных каналов);
• канальные вентиляторы со спиральным корпусом (предназначены только для прямоугольных воздуховодов).

Канальный вентилятор

В силу своей конструкции чаще всего оснащаются центробежными двигателями. Канальная вытяжка компактная, тихая, простая в установке.

Дополнительные функции

Среди огромного разнообразия вытяжек существуют примитивные модели без дополнительных возможностей, а также более продвинутые устройства. Стандартный вентилятор начинает функционировать сразу после включения света в ванной, прекращает при выключении. Наиболее полезными функциями считаются следующие:

• Таймер обычно встраивается в автоматические вытяжки, и после выключения света устройство продолжает работать на протяжении заданного времени. Это позволяет более качественно вентилировать помещение, исключает необходимость оставлять свет включённым, экономит электроэнергию. В некоторых моделях имеется дисплей, показывающий время и процент влажности в санузле.
• Датчики, реагирующие на движения, срабатывают, когда человек входит в ванную комнату. Функция встраивается не в каждой модели, но существенно облегчает эксплуатацию прибора.
• Световой индикатор делает использование устройства более приятным. Специальная лампочка загорается при включении вентилятора. Но такие приборы потребляют больше энергии.

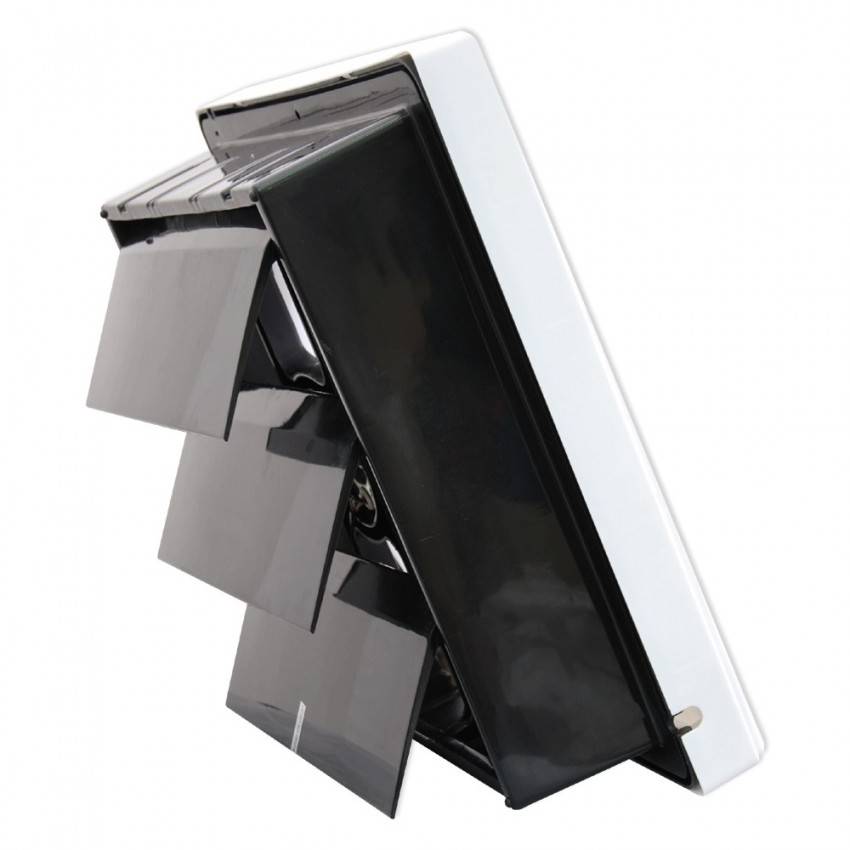

• Автоматическое закрытие жалюзи позволит исключить охлаждение помещения после выключения устройства. Обычно функция нужна при монтаже канальной вытяжки, воздушный рукав которой выходит непосредственно в вентиляционную шахту.
• Обратный клапан также необходим в вытяжке канального типа, при его закрытии исключается возможность попадания посторонних неприятных запахов из вентиляционной шахты в ванную комнату или туалет.

Автоматическая модель с дисплеем, на котором отображается установленное время и уровень влажности

Вытяжка в ванную комнату и туалет — важный элемент обустройства помещения, позволяющий исключить образование плесени, грибка, предотвратить развитие микробов. При правильном подборе приспособления поверхности санузла не будут постоянно подвергаться воздействию влаги, что продлит срок их службы.

Устройство вытяжной системы в ванной комнате

Вытяжное устройство для ванной – не что иное, как простейшая система вентиляции с принудительным принципом действия. Основными частями вентиляционной системы являются две составляющие – воздуховод, соединяющий помещение с центральным стояком вентиляции и электрический вентилятор. Но, несмотря на простоту конструкции, она полностью справляется с возложенными на неё обязанностями. Если говорить о стандартной вентиляционной системе, то она работает по приточно-вытяжному принципу и не требует установки вентилятора. При этом очень часто второго воздуховода попросту нет, а приток свежего воздуха будет обеспечиваться благодаря естественному проветриванию помещения через открытые окна или двери.

Хочется отметить, что в последнее время из-за популярности установки металлопластиковых конструкций с высокой степенью герметичности воздуховод, основной функцией которого является отвод воздуха из ванной комнаты, работает в обратном направлении, затягивая неприятные ароматы из центрального вытяжного стояка.

Также это может происходить из-за частичной или полной засорённости вентиляционных каналов. Это в основном присуще квартирам в многоэтажках. Именно поэтому многие домовладельцы устанавливают в ванных комнатах принудительные системы отвода воздуха из помещения.

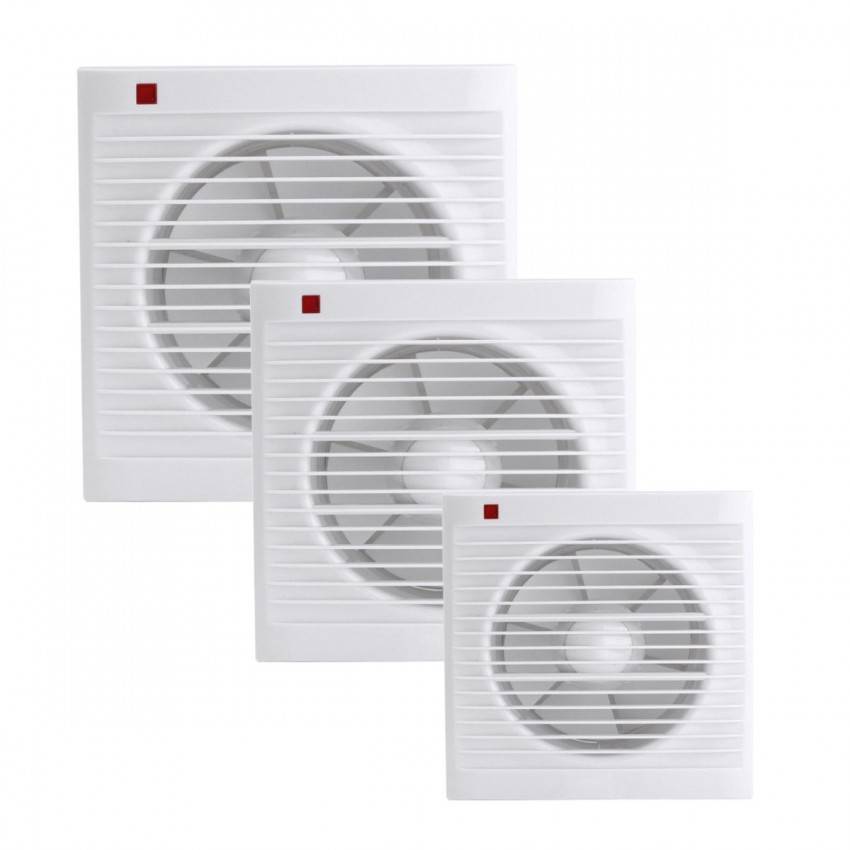

Какой вытяжной вентилятор выбрать

Представленный ассортимент таких устройств на рынке довольно многообразен, но суть у всех них одинаковая: вытяжка представляет собой конструкцию, внутри которой расположен электровентилятор. Именно он и будет гнать воздух по трубопроводной системе. Важны и технические параметры такого устройства:

1. Производительность в границах 60–250 воздушных кубометров. Эта единица измерения должна быть не меньше шестикратного объема помещения. Например, если в ванной 10 м3, то и показатель должен быть равен 60 м3/час.
2. Вычислить, какая именно нужна вытяжка для ванной и туалета можно по формуле M=V*(5…10), где М – требуемая производительность, V – объем помещения в кубометрах и (5…10) – это коэффициент посещаемости комнат (если человек проживает в доме один, то он равен 5, в случае, когда людей несколько – ставят цифру 10).
3. Еще один важный момент: под дверью должна оставаться небольшая щель, только так будет идти приток воздуха. Иначе вся работа по циркуляции окажется без результата.

К общим требованиям для приборов можно отнести следующие:

При установке в уже существующий канал, важно подобрать такие модели, которые будут соответствовать форме и размеру отверстия. Если устройство подобрано правильно, то оно зайдет туда полностью, а снаружи останется только решетка.
Некоторую помощь может оказать применяемая на изделии маркировка – эти обозначения покажут защиту от влаги (чем выше цифра, тем она будет лучше)

Для ванной комнаты лучше идти от моделей с IP 45. В этом случае техника будет защищена от водяных струй.
Актуальна и проблема шума, который производит вентилятор (например, если он больше 35 децибел, то это уже будет раздражать). Малошумные модели представлены вентиляторами с большим диаметром лопастей и небольшой скоростью их работы (шуметь он будет меньше, чем такой маленький с такой же производительностью). Для снижения дискомфорта некоторые производители устанавливают в технике шумоглушитель.
В современных моделях установлены датчики движения, которые включают прибор, только если кто-то зашел. Одновременно с аппаратом включается и освещение.
Есть варианты с таймерами — они ограничат время работы устройства. В то же время они могут позволить работать вытяжке определенное время после выключения.
Встречаются предложения с датчиками влажности, которые определят, сколько в воздухе избыточного пара и включат устройство только при необходимости.
Вытяжка для ванной с обратным клапаном предотвратит попадание внутрь помещения воздуха с улицы или других комнат. Происходить это будет даже при выключенном вентиляторе. Если канал идет на несколько комнат, то подобный прибор будет просто незаменим.

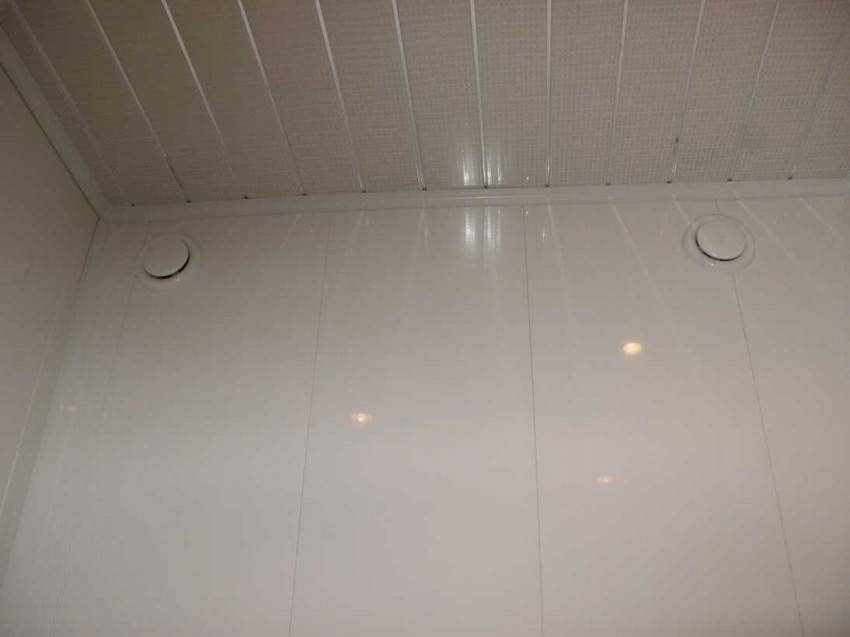

Есть еще отдельная подгруппа потолочных вытяжек. Уже по названию понятно, куда они монтируются, но интересен способ их работы: такие устройства втягивают воздух и просто охлаждают температуру в помещении. Такое действие способно практически мгновенно устранить конденсат.

Схема потолочной вытяжки

Назначение вентиляции

Как выбрать вентилятор для вытяжки в ванной? К выбору определенного вида вытяжки и её установке в помещении ванной комнаты нужно подойти, как говорится, со знанием дела, ведь от этого зависит здоровье всех ваших домочадцев, а значит и благополучие семьи. Они просто идеально впишутся в Интерьер маленькой ванной комнаты.

Если вы думаете, что вытяжка в ванной не играет большой роли и для нормального воздухообмена вполне достаточно обычного проветривания при помощи окон, то вы очень ошибаетесь.

Вытяжка не только регулирует воздухообмен, но и отлично устраняет неприятные запахи, постоянно поддерживая в помещении наличие свежего воздуха. В случае совмещенного санузла в доме такой вариант для полноценного воздухообмена просто идеален.

К тому же влажность, присутствующая в ванной, способствует образованию грибка или плесени, что вредно для здоровья окружающих. А исправная и постоянно действующая система вентиляции сможет легко с ними справиться.
