Для чего используют виброплиты?
Основное предназначение виброплиты – трамбовка сыпучих материалов. Воздействие на поверхность осуществляется за счет плоского металлического днища большой массы, на которое осуществляется вибрационное воздействие. Вес в паре с вибрацией позволяет легко трамбовать рыхлую поверхность.
Виброплиты используют для трамбовки:

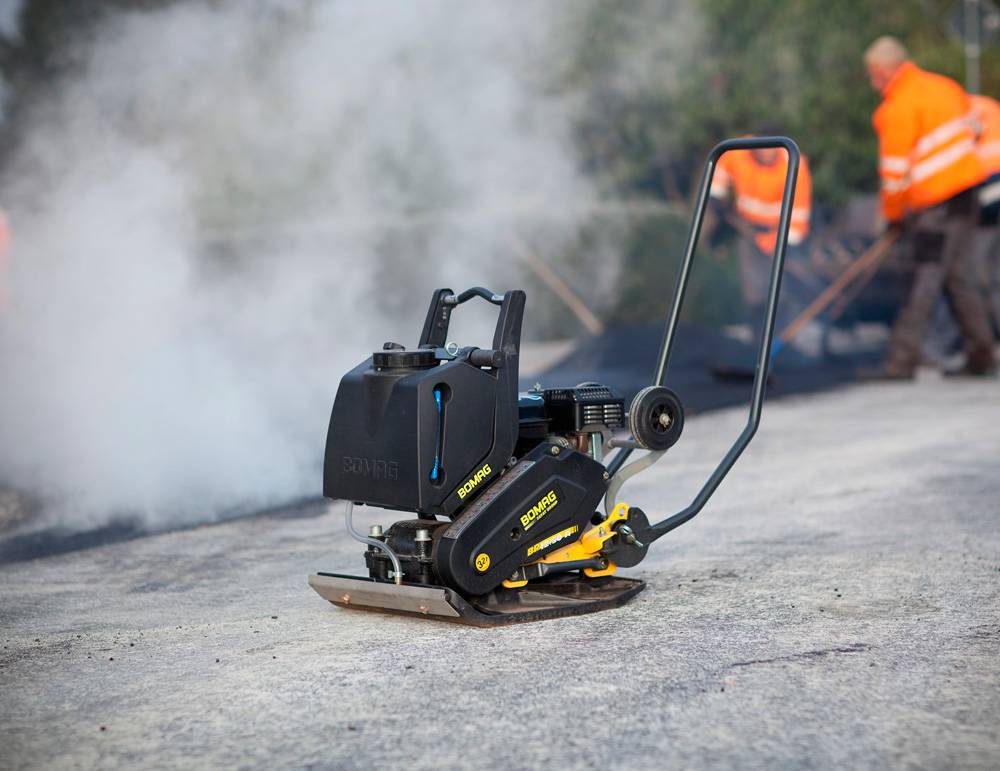

- асфальта, когда другую технику применить невозможно;
- песка;
- гравия;
- щебня;
- бетона;
- тротуарной плитки.
Технику используют как при закладке фундамента, так и при благоустройстве садовых дорожек. Виброплита незаменима при ремонте дорожного покрытия, трамбовке тротуарной плитки и в других случаях, когда нужно быстро и качественно уплотнить рыхлое основание.
Способ движения виброплиты
В зависимости от способа передвижения виброплиты бывают:
- прицепные не способны передвигаться самостоятельно, требуют наличия трактора, грузового автомобиля или другого оборудования для обеспечения движения;
- навесные используются, как правило, в паре с экскаватором в качестве навесного оборудования. Это гидравлические агрегаты, которые отличаются большим весом (более 500 кг, а то и 1 т);
- переставные требуют наличия подъемной техники, которая переставляет агрегат с одного места на другое;
- самоходные способны перемещаться самостоятельно, управляются оператором.
Наибольшее распространение приобрели самоходные модели, потому далее речь пойдет только о них.
Как выбрать виброплиту
Конструкция виброплиты сравнительно проста: с помощью источника силы (двигатель внутреннего сгорания или электродвигатель) приводится в движение дебалансный вал с эксцентриком. Последний передаёт колебательные движения на плиту из толстого металла, которая утрамбовывает основание, по которому движется.
Конструкция виброплиты
Существует несколько особенностей, которые необходимо учитывать при выборе виброплиты:
- Тип двигателя. Топливные агрегаты – бензиновый и электрический – отличаются автономностью и мощностью, но требует постоянной заливки масла и бензина (солярки). Они громоздки и весьма шумны. Электродвигатели намного слабее, зато проще устроены и надёжнее в работе. А главное – дешевле.
- Тип привода. Чаще всего крутящий момент передаётся с диска сцепления на дебалансный вал с помощью клиноременного механизма. Также есть вариант, когда двигатель качает насос, нагнетающий масло в систему валов эксцентриками.
- Количество валов. Одни дебалансный вал означает движение только вперёд. Если в конструкции есть второй, то он называется реверсивным, так как позволяет двигать агрегат в обратном направлении без разворота. При одновременной работе плита стоит и работает на месте.
- Материал плиты. Распространены литая сталь и чугун. Второй предпочитают за стойкость к ударным нагрузкам. В обоих случаях это немалый вес, а ведь это и нужно для качественного уплотнения.
- Размеры основания. Чем меньше размеры плиты при одинаковой центробежной силе, тем сильнее она будет вдавливать то, на чём стоит. Поэтому большие плиты оборудуют мощными двигателями и валами с тяжёлым эксцентриком. В противном случае трамбовки сгодятся разве что для песка.
- Удобство. Регулируемая ручка, наличие транспортировочных складных шасси, электрический стартер вместо ручного – всё то значительно облегчает рабочий процесс.
- Комплектация. Некоторые модели оборудуются системой подачи воды для уплотнения асфальтобетона. А полимерный коврик позволяет использовать виброплиту для укладки тротуарной плитки.
Видео — Как правильно выбрать виброплиту
Дополнительные параметры
Покупая машину, следует учитывать, что прямоходные агрегаты перемещаются только в одном направлении, а сменить тип хода можно при помощи колес. Модели реверсивного вида передвигаются в двух направлениях.

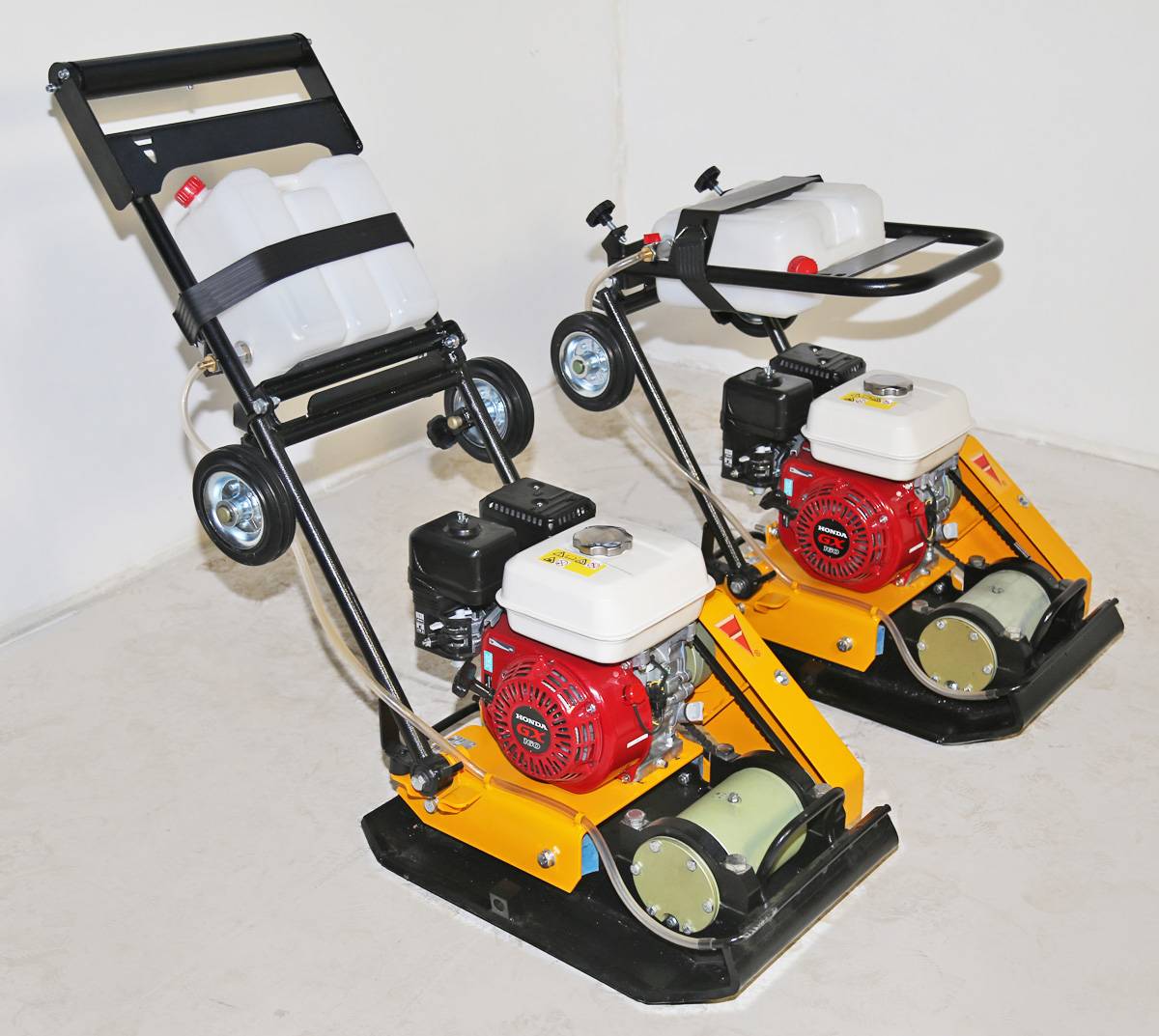

Некоторые виброплиты имеют в своей конструкции систему орошения. Она полезна при работе с асфальтом, поскольку исключает прилипание смеси. Наличие рукоятки с амортизатором уменьшает вибрационное воздействие на оператора.
Дополнительно следует изучить конструкцию защитного кожуха – прикрывает ли он агрегат со всех сторон или только с внешней. Ременный механизм должен защищаться кожухом со всех сторон.
Чем лучше трамбовать землю? Виброплита или вибротрамбовка?
Если перед вами стоит задача, по уплотнению грунта, то эта статья вам будет полезна. Я не буду приводить в ней технические характеристики техники, рекомендовать какие-то определенные параметры, просто поделюсь своим опытом.
Шлёп-нога.
Шлёп-нога.
Если речь идет о трамбовке земли, то лучшим вариантом будет вибротрамбовка, не путать с виброплитой. Описывать в тексте как она выглядит и что из себя представляет не буду, просто смотрите фотки. Её многие еще называют «вибронога» и «шлёп-нога». Спросите любого бетонщика он знает, что такое шлёп-нога.
Плита имеет небольшие размеры.
Плита имеет небольшие размеры.
Уплотняет грунт она вот этой тяжелой, металлической пластиной, которая находится у основания ноги. Она имеет не большие размеры, по сравнению с виброплитой.
Благодаря сильной мощности удара и небольшого размера подошвы, основание под ней очень хорошо уплотняется, и для этого не нужно иметь большого веса трамбовки, 75 кг достаточно для выполнения большинства работ.
Вибротрамбовка в работе.
Вибротрамбовка в работе.
Лучше всего её использовать для уплотнения глинистой почвы. Вибротрамбовку используют там, где есть необходимость уплотнить грунт после планировки земли.
Уплотнение основания отмостки.
Уплотнение основания отмостки.

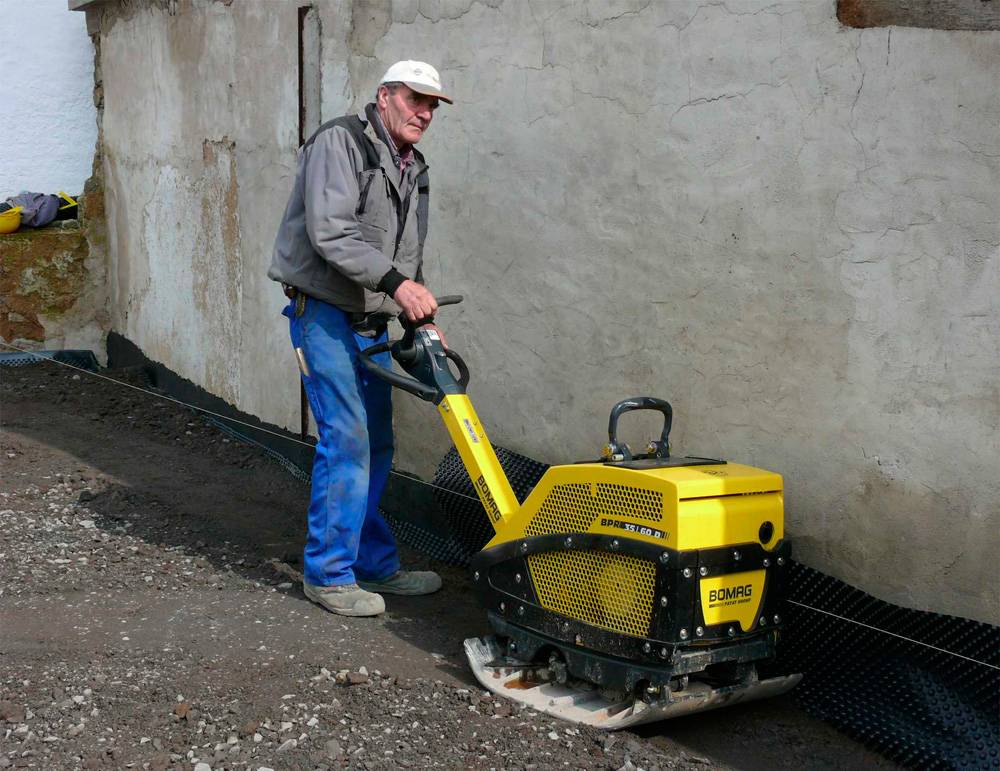

При выполнении работ по устройству отмостки здания, многие не уплотняют основание, и бывает так что отмостка значительно просаживается. На фото выше после трамбовки, основание уплотнилось на 20 см, приходилось подсыпать и повторно трамбовать. За два цикла подсыпания и трамбовки получилось выйти на нужную отметку.
Уплотнение основания.
Уплотнение основания.
Бывает, что земля локально уплотняется так, что получается заметная яма, в таких местах, приходится опять же подсыпать и трамбовать повторно.
Не для песка! (этот случай исключение).
Не для песка! (этот случай исключение).
Вот что не стоит делать этой трамбовкой, так это пытаться уплотнить песок. На фото выше видно, что песок вроде уплотняется, но на самом деле он просто выдавливается по краям.
И конечно же если основание из песка достаточно толстое, то и песок уплотнится, но это решение не совсем рациональное, трамбовка будет постоянно закапываться в песок, песок будет правильнее просто пролить водой.
Виброплита.
Виброплита.
Если кто-то думает, что виброплитой можно хорошо уплотнить землю, то он ошибается. Эта штука имеет широкое основание, и другой принцип работы. Она хороша для других работ по подготовке основания, с которой не справится вибротрамбовка.

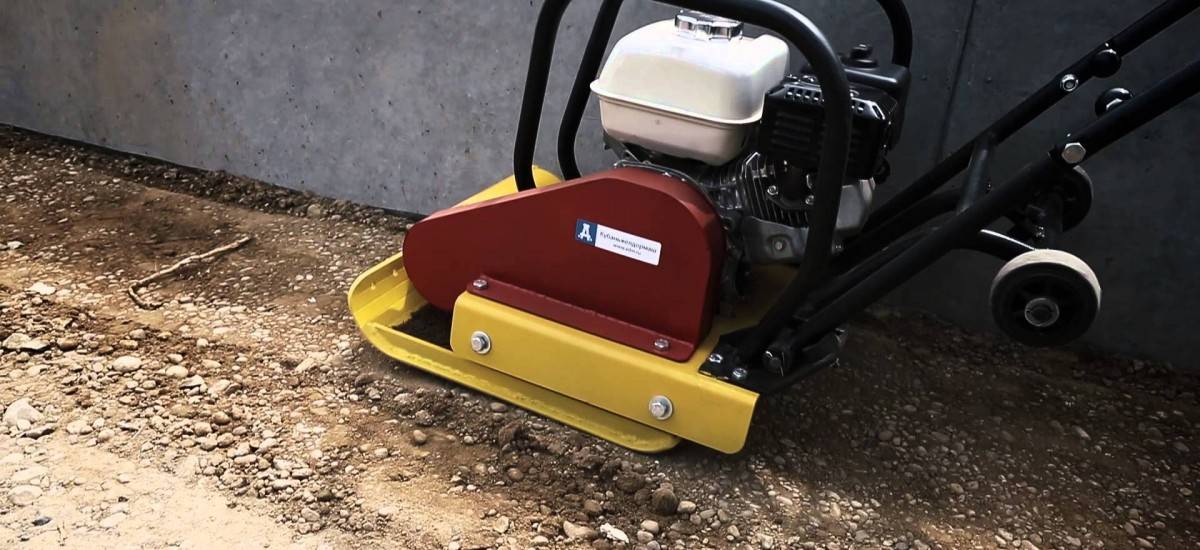

Виброплита в работе.
Виброплита в работе.
Виброплита очень хорошо уплотняет и распределяет влажный песок. Да в большинстве случаях песок достаточно пролить водой для уплотнения, и мы тоже так делаем. Но когда есть необходимость уложить брусчатку, подготовить более точное основание под бетон или уплотнить щебень, то без виброплиты здесь не справиться.
Итак:
На все случаи жизни
Универсальные виброплиты используют для утрамбовки сыпучих материалов, укладки плитки, уплотнения асфальта. Эти аппараты весят от 80 до 100-110 кг. Имеют функцию регулировки силы удара и частоты вибраций. В силу достоинств стоят такие машины до 100 000 руб. и пригодятся тем кто занимается строительством частных домов или укладкой плитки профессионально.
4. Enar ZEN 16 CGH – от 77 870 руб.
Виброплита премиум класса. Достоинство машинки — двигатель Хонда. Мощность этой машинки избыточна для укладки плитки, но есть регулировки частоты и усилия, что позволяет использовать для этого вида работ. Отсюда многофункциональность плиты, подойдет так же и для укладки асфальта и ландшафтных работ. Есть полиуретановая подушка в комплекте.
| Характеристика | Значение |
|---|---|
| Размеры плиты, см. | 51 х 40 |
| Двигатель | Honda gx 160 |
| Тип запуска | Ручной |
| Мощность, л.с. | 5,9 |
| Вес, кг | 95 |
| Частота вибраций, уд./ мин. | 5600 |
| Скорость перемещения, м./ мин. | 22 |
| Глубина уплотнения, см. | 30 |
| Сила удара, кН | 15,6 |
| Принцип работы | Прямоходная |
| Уровень шума | 102 дБ |
| Комплектация | Транспортировочные колеса, коврик для плитки |
| Разработка / производство | Чехия |
Специалист компании Enar рассказывает об этой модели и ее достоинствах перед конкурентами:
5. Zitrek CPN 15-2 – от 40 000 руб.
Вариант по-дешевле. Китайский двигатель Loncin 200 F не имеет нареканий при должном и внимательном обслуживании. Сила удара всего 13 кН, но за счет большого веса 97 кг (не считая воды) аппарат обеспечивает 30 см. уплотнения грунта. Не подойдет для асфальта!
| Характеристика | Значение |
|---|---|
| Размеры плиты, см. | 53 х 50 |
| Двигатель | Loncin 200F |
| Тип запуска | ручной |
| Мощность, л.с. | 6,5 |
| Вес, кг | 97 |
| Частота вибраций, уд./ мин. | 5400 |
| Скорость перемещения, м./ мин. | 22 |
| Глубина уплотнения, см. | 30 |
| Сила удара, кН | 13 |
| Принцип работы | Прямоходная |
| Уровень шума | 98 дБ |
| Комплектация | Бак для воды |
| Разработка / производство | Чехия |
6. TSS-VP80TH – от 41 000 руб.
Китайский аппарат с японским сердцем. За счет хорошего двигателя ресурс инструмента ожидается длительный. Производители сэкономили на деталях и комплектующих. Недостатки в мелочах – пластмасса по-дешевле, слабый крепеж. Зато узлы агрегата надежно защищены. Есть вибрации на ручке. Аппарат достойный, мелкие недостатки не должны смущать. Аппарат поставляется с транспортировочными колесами и баком для воды, но без демпфирующего коврика. Производитель позиционирует аппарат как мини-асфальтоукладчик.
| Характеристика | Значение |
|---|---|
| Размеры плиты, см. | 47 х 40,5 |
| Двигатель | Honda gx160 |
| Тип запуска | Ручной |
| Мощность, л.с. | 5,5 |
| Вес, кг | 80 |
| Частота вибраций, уд./ мин. | 5400 |
| Скорость перемещения, м./ мин. | 22 |
| Глубина уплотнения, см. | 30 |
| Сила удара, кН | 15 |
| Принцип работы | Прямоходная |
| Уровень шума | 98 дБ |
| Комплектация | Транспортировочные колеса, бак для воды 10 л. Нет коврика |
| Разработка / производство | Чехия |
Модель в работе:
7. Wacker Neuson VP-1550 АW – от 100 000 руб.
Самый дорогой вариант, но цена оправдана. Эта модель на каждый день для бесперебойной работы. Полый сайлентблок полностью гасит вибрацию на рукоятке. Корпус машины надежно закрывает узлы агрегата. Чугунная кованная плита с ребрами жесткости сможет прожить весь срок службы аппарата. Подойдет для трамбовки асфальта.
| Характеристика | Значение |
|---|---|
| Размеры плиты, см. | 50 х 59 |
| Двигатель | Honda gx160 |
| Тип запуска | Ручной |
| Мощность, л.с. | 5,5 |
| Вес, кг | 91 |
| Частота вибраций, уд./ мин. | 5400 |
| Скорость перемещения, м./ мин. | 22 |
| Глубина уплотнения, см. | 30 |
| Сила удара, кН | 15 |
| Принцип работы | Прямоходная |
| Уровень шума | 91 дБ |
| Комплектация | Транспортировочные колеса, бак для воды 9 л. Нет коврика |
| Разработка / производство | Германия/ США |
Обзор модели:
Особенности бензинового двигателя
Бензиновые машины, в том числе и виброплита honda, относятся к универсальным агрегатам. Они обладают такими достоинствами:
- мобильность;
- возможность эксплуатации в разнообразных погодных условиях;
- неприхотливость в обслуживании;
- достаточно высокая производительность.
Бензиновый «движок» внутреннего сгорания, как правило, используется четырехтактный. Его мощность у отдельных моделей может варьироваться в пределах 4-14 л. с. В тяжелых агрегатах с весом 300-500 кг ставят двигатели, имеющие дополнительную систему охлаждения. Она может быть воздушной или жидкостной.
Для запуска аппарата в нем установлен стартер. Применяется электрический или ручной тип стартера. В качестве топлива рекомендуют применять бензин АИ-95.

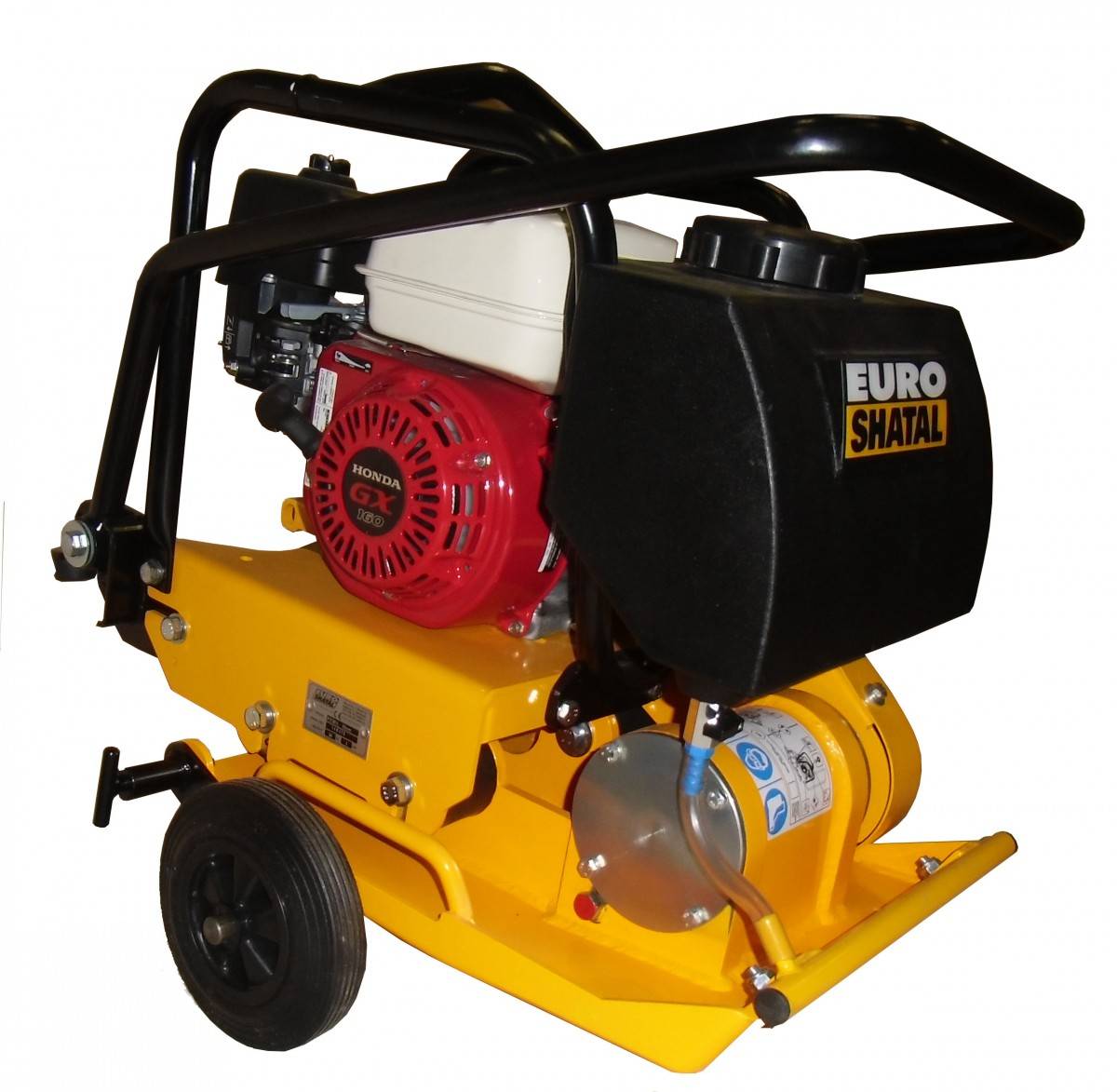

3 SHATAL PC-1443
Китайские производители иногда бьют все мыслимые рекорды. Например, данная виброплита есть бензиновая, дизельная, а вот теперь еще и электрическая. Интересно то, что вне зависимости от привода ее конфигурация совершенно не меняется. Что очень странно, учитывая совершенно разные нагрузки.
Как пишет сам производитель, главное преимущество здесь – уникальная система снижения вибрации, и, глядя на довольно примитивную конструкцию, мы позволим себе в этом усомниться. С остальными характеристиками вроде все нормально: скорость уплотнения до 25 метров в минуту. Сила 13,5 кН, а мощность двигателя 3 лошадиных силы. Кстати, странно, что производитель на электрическом инструменте указывает мощность в лошадиных силах, а не в киловаттах, но оставим это на его совести. В общем, вполне обычная виброплита с электрическим приводом, хотя и довольно дорогая. На рынке немало аналогичных моделей и по более низкой стоимости. Да, у них нет такой системы гашения вибрации, и на данной модели к ней много вопросов.
Виды виброплит и их цена
По эксплуатационной массе все виброплиты делятся на следующие виды:
- Сверхлегкие (менее 75 кг) – не подходят для асфальтирования, но могут использоваться при укладке дорожек из брусчатки или других мелких ландшафтных работах. Это любительские машины, способные уплотнять грунт толщиной не более 150 мм.
- Легкие (75 – 90 кг) – считаются универсальными, так как трамбуют уже слой толщиной 200 – 250 мм, а потому активно используются при укладке больших объемов тротуарной плитки и при ямочном ремонте дорожного полотна.
- Средние (90 – 140 кг) – способны утрамбовать слой до 300 мм, используются при обратной засыпке фундаментов, послойном уплотнении дорожных оснований. Модели этой категории уже не пригодны для укладки плитки.
- Тяжелые (более 140 кг). Машины, вес которых превышает 200 кг, подходят под определение промышленного оборудования, так как активно используются при трамбовке больших слоев любого типа грунта, щебня, других сыпучих материалов на строительных площадках.
По способу движения виброплиты бывают:
Прицепные
Сюда можно включить любой виброуплотнитель, не способный передвигаться самостоятельно, но требующий наличия отдельного ведомого устройства.
Речь идет о моделях, которые тащит за собой трактор, грузовой автомобиль или другая пригодная техника.
Навесные
Используются, как правило, в качестве навесного оборудования экскаваторов.
Это гидравлические виброплиты, то есть запитанные от штатной гидравлики строительного оборудования, имеют гидромотор поворота, обладают большими размерами трамбующей основы и весят более 500 кг (чаще под 1 тонну).
Самоходные
Полностью самостоятельные модели, собранные на стальной базе, управляемые оператором.
Последние из указанных выше виброплит получили самое широкое распространение, и в свою очередь они бывают:

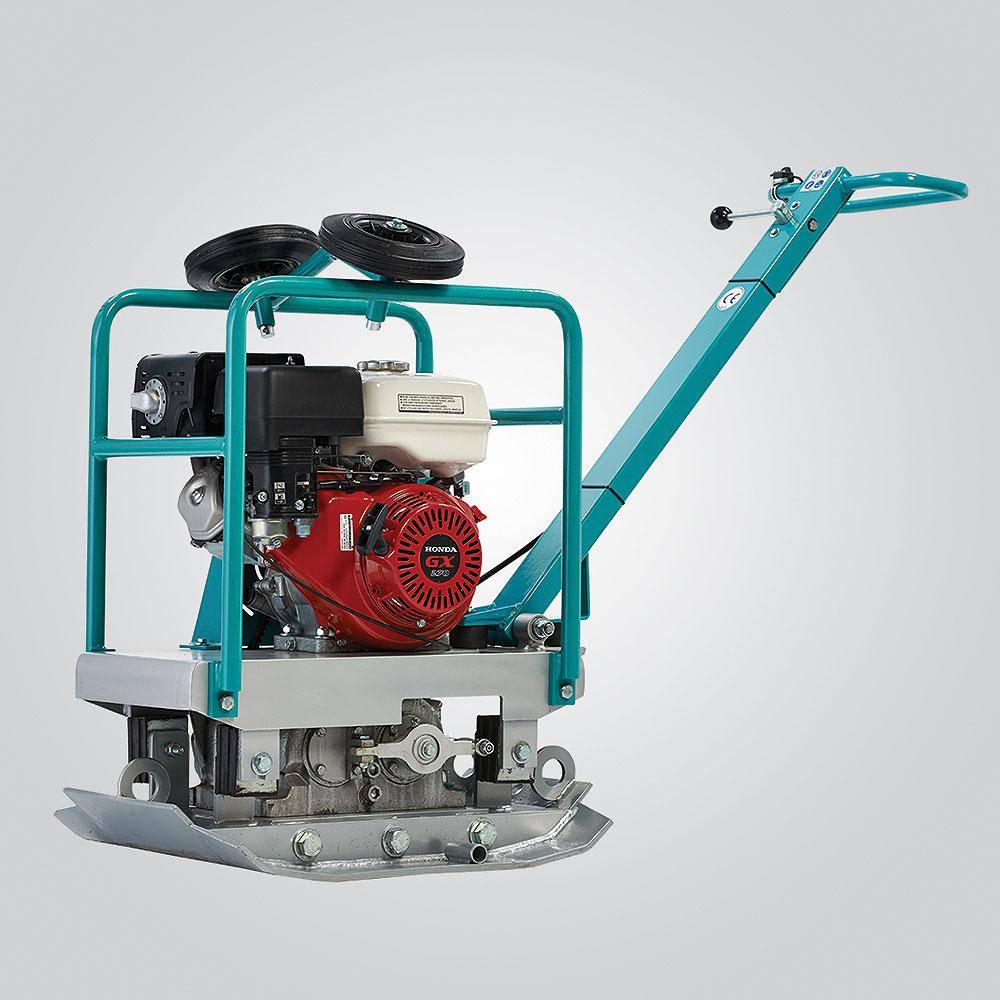

- Нереверсивные – исключительно прямоходные модели, которые предпочтительно эксплуатировать в местах, позволяющих выполнить разворот. Еще одно название – одноходовые виброплиты, так как они способны осуществлять лишь поступательные движения в одном направлении.
- Реверсивные – могут двигаться как вперед, так и назад, то есть это машины с прямым и обратных ходом. Чаще всего речь идет о вариантах весом более 100 кг, что повышает их мобильность.
Кроме того, подобная виброплита активно используются в местах с ограниченным пространством, например, траншеях.
Стоимость подобных моделей выше почти в 2 раза.
По типу привода виброплиты делятся на:
Электрические
Самые маломощные варианты, но вместе с тем и наименее дорогостоящие.
Такие машины привязаны к сети, а если планируется проводить работы вдали от источника электроэнергии, лучше сразу приобретать и соответствующий генератор.
Тем не менее, для полевых условий подобные модели покупать попросту нецелесообразно.
Как правило это тротуарная виброплита, мощности которой попросту будет недостаточно для выполнения серьезных работ.
Минимальные цены – около 18 – 20 тыс. рублей.
Бензиновые
Самые популярные из-за простоты обслуживания и эксплуатации варианты.
Среди преимуществ можно отметить среднюю ценовую категорию и незаменимость при работе в труднодоступных местах.
Модели могут оборудоваться четырехтактными моторами с различными показателями мощности.
Средняя стоимость 30 – 60 тыс. рублей, встречаются экземпляры и за 20 тысяч.
Дизельные
Обладают высокими эксплуатационными характеристиками за счет всех преимуществ дизельного мотора, который устанавливается, как правило, на самые тяжелые модели.
Это самые дорогие виброплиты, потому распространены в своем большинстве среди дорожных служб и строительных компаний.
Стоимость колеблется в широких пределах, начиная от 120 тыс., превышая 1 млн. рублей.
Кроме классических самоходных моделей с откидывающейся рукояткой для контроля движения, производятся виброплиты с дистанционным управлением, которые позволяют находится оператору на безопасном расстоянии от места проведения работы.
Кроме покупки заводской вибрационной машины, вполне полноценный ее вариант можно изготовить из мотоблока, а вернее – на основе его двигателя.
Простейшую вибротрамбовку для бетона можно собрать из перфоратора, оснастив его насадкой с плоской прямоугольной или квадратной основой.
Характеристики
Виброплиты различают по следующим параметрам:
- Рабочая масса плиты;
- Вибрационная сила;
- Рабочая площадь плиты;
- Мощность двигателя.
От массы плиты зависит качество утрамбовки грунта, а также мощность двигателя. Различают:
- Легкие – с массой плиты до 75 кг;
- Универсальные – масса плиты 75 – 90 кг;
- Средней тяжести — масса плиты 90 – 140 кг;
- Тяжелые – масса плиты от 140 кг.
Рабочая площадь плиты, ее масса и вибрационная сила должны сочетаться, поскольку, чем больше рабочая площадь, тем меньшая масса приходится на одну единицу площади грунта. Отсюда следует, чем меньше будет рабочая площадь плиты, тем более качественно будет утрамбовываться грунт.
Лучшие реверсивные виброплиты с бензиновым двигателем
Моторы, работающие на бензине, легко запускаются в любую погоду, имеют небольшой вес, просты в обслуживании. Двигатели экономичные, но слабо переносят вибрационные нагрузки. Купить бензиновую виброплиту рекомендуется для приусадебного участка, дач. Техника хорошо справится с укладкой тротуарной плитки на небольшой площади, прокладкой садовых дорожек.
Diam VMR-115/5.5H 630036
Бензиновая модель, укомплектованная двигателем Honda, который отличается увеличенным ресурсом, экономичность, надежностью. Основная особенность – длинная неширокая подошва, которая позволяет с комфортом работать в небольших траншеях, при прокладке дорожек в саду, в непосредственной близости к фундаменту здания. Глубина трамбования делает технику эффективной на грунте, щебне, песке, асфальтобенонных смесях.
Переключение направления движения, управление оборотами мотора расположены на рукоятке, что делает удобным маневрирование. Движущиеся узлы защищены металлическим кожухом, который обеспечивает безопасность оператора. Пользователи отмечают удобное расположение бака, которое делает простой дозаправку.
Достоинства:
- Экономичность;
- Хорошая маневренность;
- Прочная конструкция рамы;
- Производительность 500 кв.м. в час;
- Колеса для перемещения по участку;
Недостатки:
Не обнаружены.
Виброблок смонтирован на подшипниках, передача вращения на шкив муфты выполняет с помощью надежной, простой в обслуживании клиноременной передачи. Конструкция рассчитана на интенсивную эксплуатацию, профессиональное применение.
DDE VP125-HK
Виброплита для уплотнения грунта, гравия, песка в условиях дефицита свободного пространства. Вытянутая по форме платформа упрощает работу возле стены здания, в траншеях. Укомплектована двигателем Хонда, который запускается с помощью ручного стартера. Усиленное крепление мотора увеличивает срок службы, позволяет интенсивно использовать в течение рабочего дня.
Стальные элементы изготовлены из листа металла, толщиной 6,5 мм. Для защиты от песка и щебня смонтирован кожух. Для перемещения по строительному участку предусмотрены транспортировочные колеса. Большой вес увеличивает глубину, на которую возможно трамбование, а реверс делает технику маневренной. Рукоятки управления надежно защищены от вибрационных нагрузок.
Достоинства:
- Удобное расположение управления на раме;
- Прочная конструкция;
- Ременная передача защищена от пыли, грязи;
- Трехкулачковое надежное сцепление;
- Информативный датчик уровня масла.
Недостатки:
Завышенная цена.
Wacker Neuson BPU 2540A 5000008758
Оборудование из Германии укомплектовано четырехтактным японским двигателем компании Honda, потребляющим 0,8 литров топлива за час. Конструкция обеспечивает высокое центробежное усилие, хорошее качество тромбовки. Модель предназначена для уплотнения вязких и сыпучих смесей, по отзывам пользователей хорошо справляется с асфальтом. Транспортировочные колеса изготовлены из термостойкого материала.
Система снижения вибрации увеличивает уровень комфорта во время работы. Наличие реверса, зауженная плита повышают маневренность в стесненных условиях. Рама изготовлена из качественной стали, обеспечивает надежность конструкции. Передача крутящего момента защищена от песка, щебня, грязи металлическим кожухом.
Достоинства:
- Экономичность;
- Складная направляющая рукоятка;
- Подошва из чугуна;
- Вращающаяся подъемная проушина.
Недостатки:
Не обнаружены.
Разновидности и критерии выбора
На рынке представлен широкий ассортимент подобных инструментов. Они отличаются по комплектации, базовым характеристикам (тип двигателя, вес и мощность), а также по назначению в работе. При выборе конкретной модели следует учитывать цели и объем работы, особенности конструкции.
По типу двигателя
Виброплита может быть оснащена топливным (бензиновый и дизельный) или электрическим двигателем. Устройство, работающее от сети, имеет стоит дешевле и экономичнее в обслуживании. Главный минус такого инструмента – небольшая мощность, а также необходимость подключения к источнику энергии.
Бензиновые и дизельные виброплиты имеют большую мощность, подходят для работы в зимнее время года при отрицательной температуре поверхности, воздуха. Обладают высокой износостойкостью, просты в обслуживании и не зависят от наличия сети.
Мощность двигателя
Этот параметр определяет, с какой скоростью и плавностью виброплита будет двигаться по сложным поверхностям, например, наклонным или из вязкого материала. Измеряется в лошадиных силах или ваттах. После запуска устройство автоматически тянет себя вперед, поэтому не требуется прикладывать дополнительного усилия. Чем выше мощность двигателя, тем эффективней аппарат будет подниматься на подъемах, снижается риск зарывания в рыхлом грунте.
По весу
От массы инструмента напрямую зависит качество работы. Чем выше масса и размер устройства, тем сильнее он трамбует сыпучий материал. В сочетании с высокой мощностью двигателя практически не требуется прикладывать физических усилий. В зависимости от веса выделяют следующие виды виброплит:
- легкие, до 75 кг;
- универсальные – 75-90 кг;
- средней тяжести – 90-140 кг;
- тяжелые – 140 кг.
Промышленные виброплиты могут весить и более 200 кг, такие устройства имеют высокую цену и не используются для бытовых задач. Выбор модели по этому параметру следует выбирать в зависимости от типа работ. Чем плотнее требуется усадка и прочнее сыпучий материал поверхности, тем тяжелее должен быть аппарат.
По вибрационному усилию и площади рабочей поверхности
Вибрационное усилие – это мощность толчка, которая передается от вибрационного устройства к рабочей поверхности плиты. Чем выше этот показатель, тем с более плотными материалами можно работать. Он напрямую зависит от размера плиты. Большие по площади рабочие поверхности создают меньшее давление на конкретный участок работы. Средний коэффициент вибрационного усилия – 0,3. Именно поэтому рекомендуется выбирать аппарат с небольшой или средней по площади плите.
На результативность работы влияет и материал рабочей поверхности. Она может быть выполнена из чугуна или стали. Рекомендуется выбирать именно первый вариант, так как чугунные модели всегда имеют меньшую вибрационную плиту.
По назначению
При выборе аппарата следует учитывать, для какой задачи он требуется. Выделяют два основных типа виброплит по характеру работы:
- для укладки тротуарной плитки, щебня, асфальтного покрытия. Имеет большую площадь рабочей поверхности. Изготовлена из стали, есть закругленные края для повышения качества уплотнения на стыках, в углах, рядом с бордюрами и столбами. В профессиональных моделях есть система орошения для увлажнения поверхности, что позволяет избежать налипания асфальта или бетона.
- Виброплиты для трамбовки грунта и песка имеют массивную рабочую зону. Для стабильности работы ее изготавливают рифлёной, в качестве материала применяют чугун. Устройство обладает мощным вибрационным механизмом, что позволяет добиться высокого уровня колебаний.
Для конкретных целей разработаны специализированные устройства для трамбовки. К ним относят виброногу, пневмотрамбовку и виброуплотнитель бетона. Они отличаются небольшими габаритами, а также возможностью использования на ограниченной площади. Например, виброногу удобно применять на заставленной строительной площадке или в помещении.
Фото бензиновых виброплит
Также рекомендуем просмотреть:
- Как выбрать бензоножницы
- Обзор лучших бензорезов
- Лучшие бензиновые снегоуборщики
- Как выбрать хорошую бензиновую воздуходувку
- Как выбрать лучший мотобур
- Как выбрать надежную мотопомпу
- Шина для цепной бензопилы
- Как выбрать самоходную, бензиновую газонокосилку
- Как выбрать лучшую цепь для бензопилы
- Бензопила STIHL
- Как выбрать мотокультиватор
- Как выбрать бензокосу
- Как правильно заточить цепь для бензопилы своими руками
- Как выбрать надежную бензопилу
- Рейтинг лучших бензиновых измельчителей
- Самые лучшие дизельные генераторы
- ТОП лучших цепных бензопил для дома
- Лучшие бензиновые триммеры
- Обзор лучших бензиновых генераторов
Помогите сайту, поделитесь в соцсетях 😉

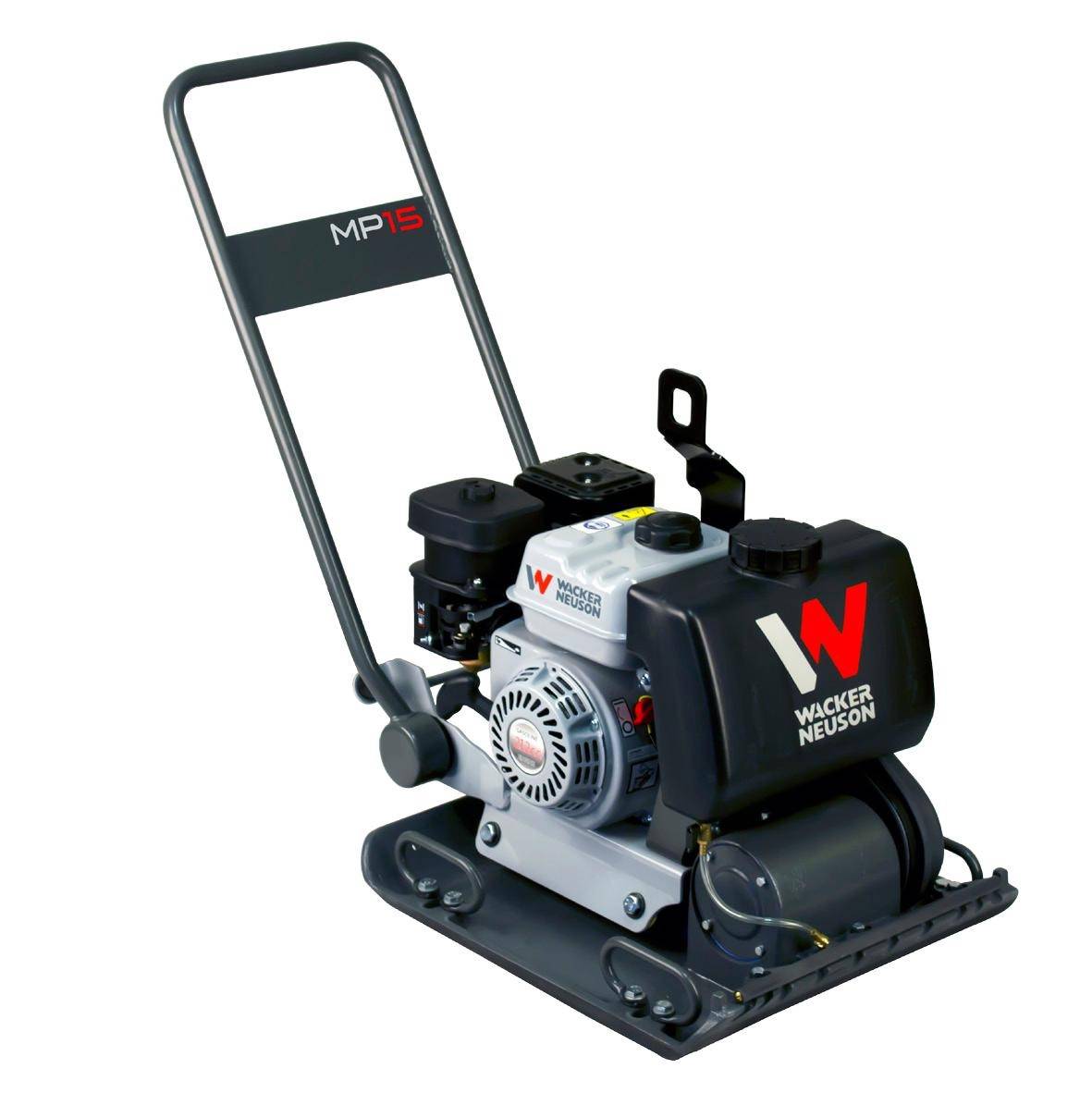

Устройство виброплиты

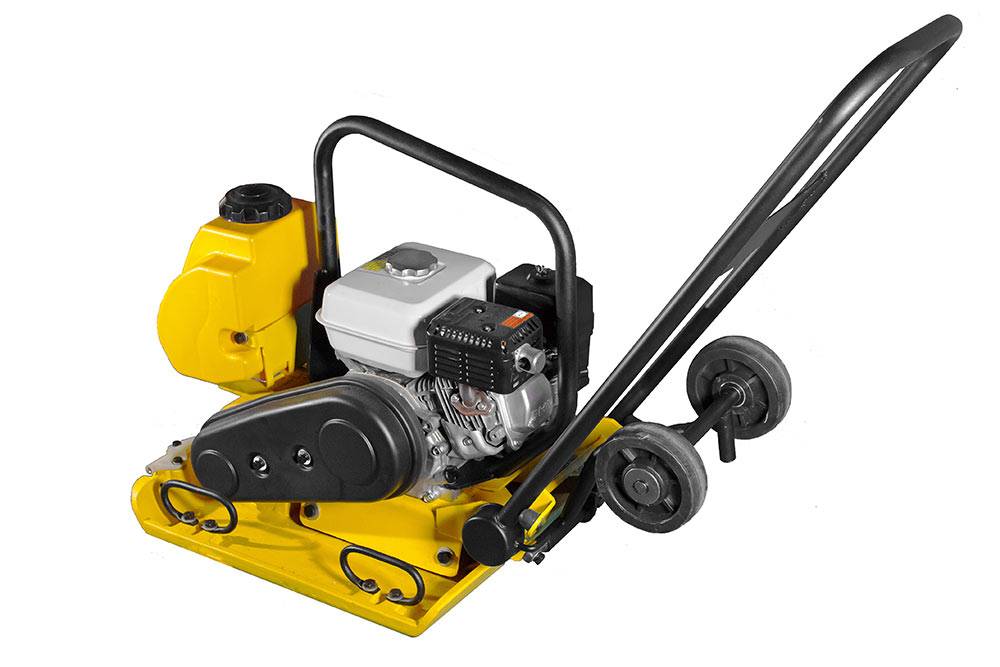

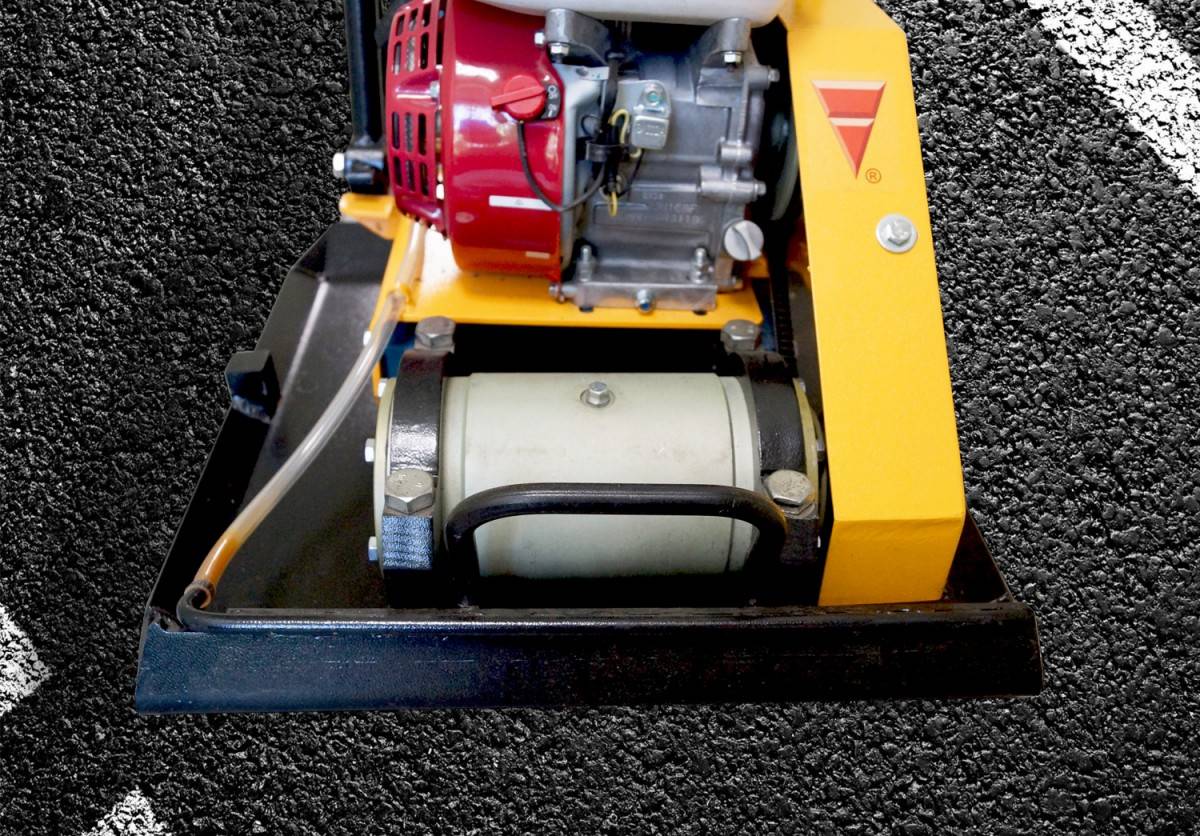

Устройство виброплиты достаточно простое, как и ее использование. Основанием механизма является плита из стали или чугуна, в центре которой расположен вибратор. Вибратор предает колебания на плиту и она выполняет свое назначение – утрамбовывает поверхность этими колебаниями. Движущая часть механизма – двигатель, который передает вращательные движения вибрирующей части через муфту и клиноременную передачу. Уже в самом колебательном механизме в плите эти движения превращаются в колебательные. Основание, которое держит весь механизм в сборе – рама.
Двигатели для виброплит по типу топлива делятся на:
- электрические,
- бензиновые,
- дизельные.
Наиболее востребованными являются моторы, потребляющие бензин и электричество. Недостаток дизельного двигателя – его цена. Электрического – невозможность выполнения работ при отсутствии источника питания. Учитывая все эти факторы, можно смело заявить, что бензиновый двигатель выигрывает по всем параметрам.
Четыре критерия выбора виброплиты
Перед тем, как окончательно выбрать виброплиту для уплотнения грунта, важно обратить внимание на соотношение веса рабочего органа и мощности двигателя. Немаловажной является и цена
К примеру, для уплотнения грунта под укладку труб в траншеи можно использовать небольшой каток. Однако реверсивная виброплита будет дешевле и эффективней. Добавьте сюда разницу в трудозатратах по доставке и эксплуатационные расходы, и станет понятно, почему тенденция последнего времени ведет к использованию более компактного оборудования.
То же можно сказать и о благоустройстве территории, а также об уплотнении асфальта на тротуарах или, скажем, тротуарной плитки.
Помимо стоимости при выборе модели виброплиты, учитывают следующие характеристики:
- вес оборудования;
- тип двигателя;
- вибросила;
- габариты основания.
Вес виброплиты
Вес является одним из наиболее важных параметров. Этот критерий важен на этапе планирования работ. Для благоустройства частной территории, укладки дорожек подойдут небольшие модели весом от 50 до 100 кг. Этак категория плит является самой востребованной на российском рынке. При этом, стоит учитывать, что глубина обработки грунта у них в пределах 12-15 см.
Во время прокладки труб или ремонте дорожного полотна используют технику весом до 250 кг. Её вибросилы хватает на глубину уплотнения до 25 см.
Но это далеко не максимальный вес. Производители предлагают вибрационные плиты массой до 700 кг. Но это уже дорогостоящее оборудования для особых условий.
Тип двигателя
Вибрационная плита оснащается тремя типами двигателей: бензиновым, дизельным и электрическим.
Самым распространённым является бензиновый силовой агрегат. Такие модели отличаются простотой управления и обслуживания. Именно они используются в малоэтажном строительстве, благоустройстве и дорожных работах средних масштабов. Популярность им придаёт экономичность при эксплуатации и автономность.
Однако такие модели достаточно шумные. К тому же, применение ДВС не позволяет снизить массу оборудования и сам требует обслуживания.
Дизельные устройства являются самыми мощными и тяжелыми. Большинство моделей оснащены дистанционным управлением. Тяговитость дизеля повышает эффективность работы виброплит.
К недостаткам относят ещё больший шум, чем от бензинового двигателя и нестабильную работу при низких температурах.
Электрификация автомобилей и оборудования, в т.ч. строительного привела к появлению электрических моделей виброплит. Они компактные, малошумные, экологически безопасные, поскольку не выделяют вредных выбрасов. Однако заряда батареи хватает до 45 минут работы, а подзарядка занимает от 1 часа.
Основное, для чего нужна такая виброплита – это уплотнение грунта и материалов в частном секторе, коттеджных посёлках, а также ямочный ремонт дорог. В общем там, где нет большого объёма работ и заряда одного аккумулятора будет достаточно для выполнения одного цикла операций.
Мощность вибрационного усилия
Чем выше этот критерий, тем более плотные материалы способна утрамбовать виброплита. Для укладки декоративных дорожек подойдут модели мощностью до 12 кН. Больше использовать не рекомендуется, поскольку они просто повредят или зароют в песок тротуарную плитку.
А для крупных объёмов, работ по щебню и там, где необходимо уплотнять глубокий слой грунта используют машины вибросилой от 16 кН.
Габариты основания
Чем больше подошва, тем быстрее будут продвигаться работы, поэтому для крупных объектов нужно большое основание. При этом для уплотнения гравия на приусадебном участке вполне хватит компактной модели.
При работах по прокладке коммуникаций стоит помнить, что основание виброплиты должно поместиться в ширину траншеи и, желательно, быть кратной этой величине, чтобы уплотнять грунт равномерно.
Также, плитой с большим основанием сложнее работать в стеснённых условиях: вокруг столбов, возле стен, на поворотах и в углах.
ТОП-13 лучших виброплит
| Фото | Название | Рейтинг | Цена | |
| Лучшие гидравлические виброплиты | ||||
| #1 |
| ТСС TSS-WP330YH | 100 / 100 1 — голос | Узнать цену |
| #2 |
| Shatal RP2013-40 | 99 / 100 | Узнать цену |
| Лучшие электрические виброплиты | ||||
| #1 |
| ВИБРОМАШ ВУ-11-75 | 100 / 100 | Узнать цену |
| #2 |
| ЗУБР ПРОФЕССИОНАЛ ЗВПЭ-5 Г | 99 / 100 | Узнать цену |
| #3 |
| ВУ-05-45 | 98 / 100 | Узнать цену |
| Лучшие дизельные виброплиты | ||||
| #1 |
| Mikasa MVH-508DSZ | 100 / 100 | Узнать цену |
| #2 |
| Husqvarna LG 300 DE | 99 / 100 | Узнать цену |
| #3 |

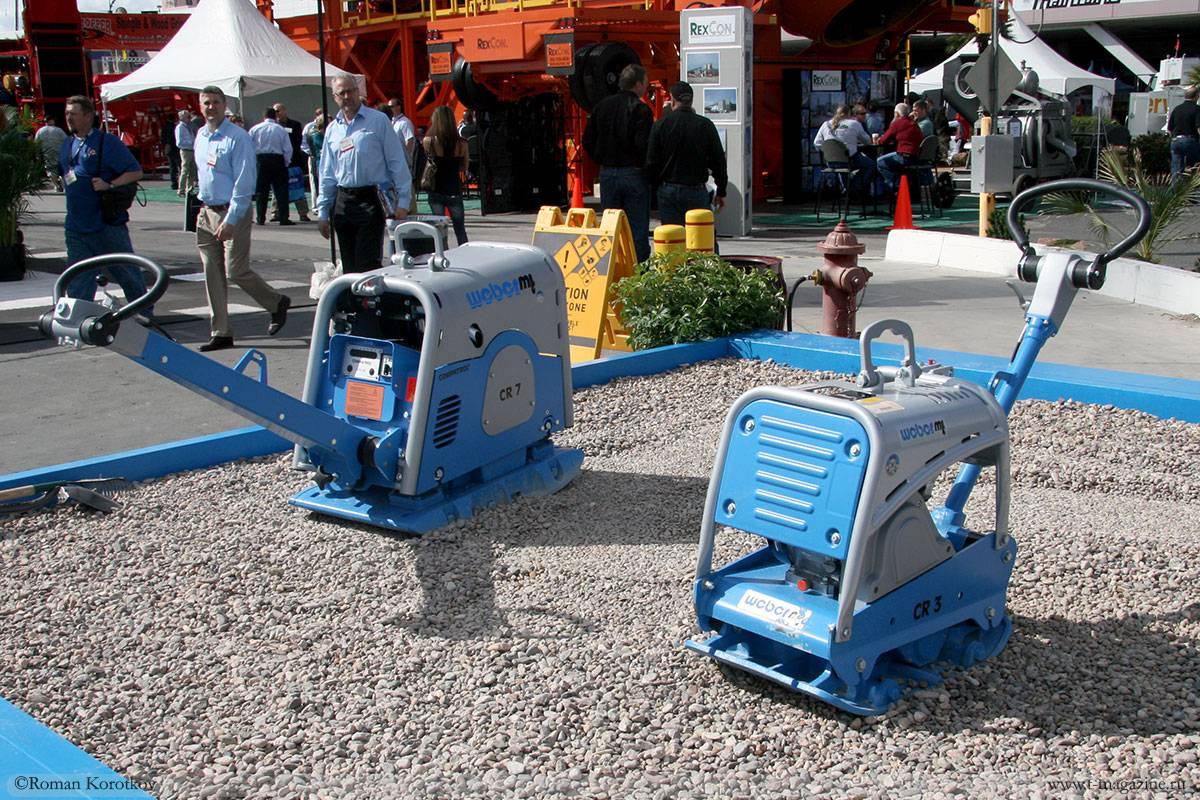

| Weber mt CR-3 | 98 / 100 | Узнать цену |
| Лучшие бензиновые виброплиты | ||||
| #1 |
| CHAMPION PC9045F | 100 / 100 1 — голос | Узнать цену |
| #2 |
| PATRIOT VT-90LB | 99 / 100 1 — голос | Узнать цену |
| #3 |
| ЗУБР ЗВПБ-10 Г | 99 / 100 1 — голос | Узнать цену |
| #4 |

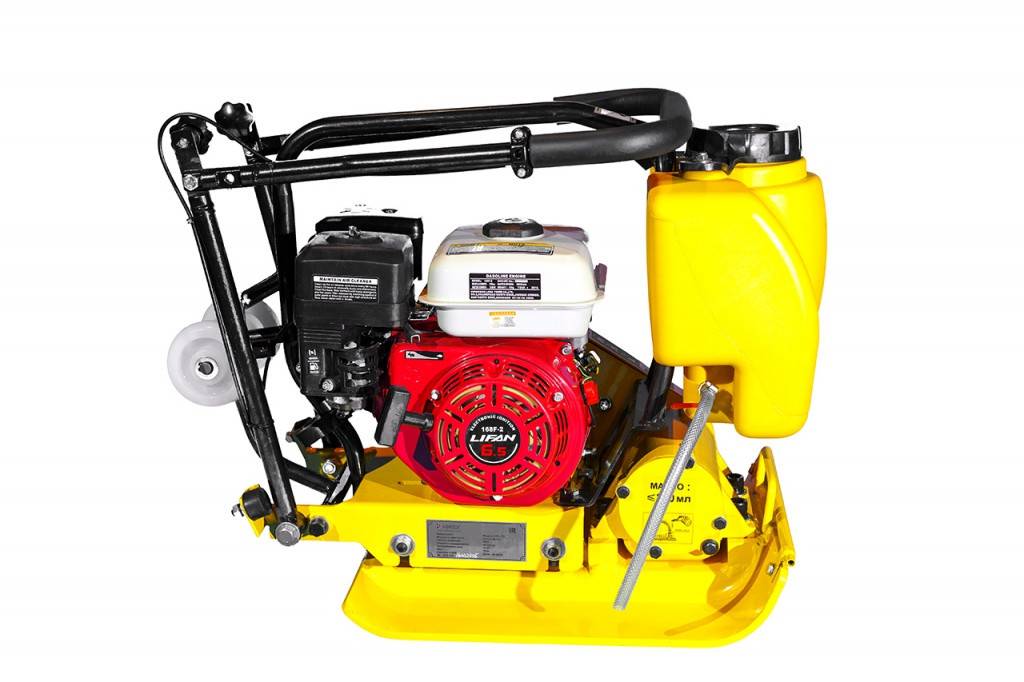

| LIFAN PVB60 | 98 / 100 1 — голос | Узнать цену |
| #5 |
| Zitrek z3k60w | 97 / 100 1 — голос | Узнать цену |
Какую бы вы выбрали виброплиту или посоветовали?
Принять участие в опросе
Сравнительная таблица характеристик
В таблице ниже представлены основные технические характеристики рассматриваемых моделей виброплит. Сравните их друг с другом и выберите прибор, полностью отвечающий вашим требованиям.
| Название марки и модели | Вид устройства | Особенности | Страна-производитель |
| MASTERPAC PC 5018 | на бензине | экономичный расход бензинового топлива, качественная сборка конструкции | Китай |
| CHAMPION PC6337F | бензиновая | лучшее соотношение стоимости и качества устройства | Китай |

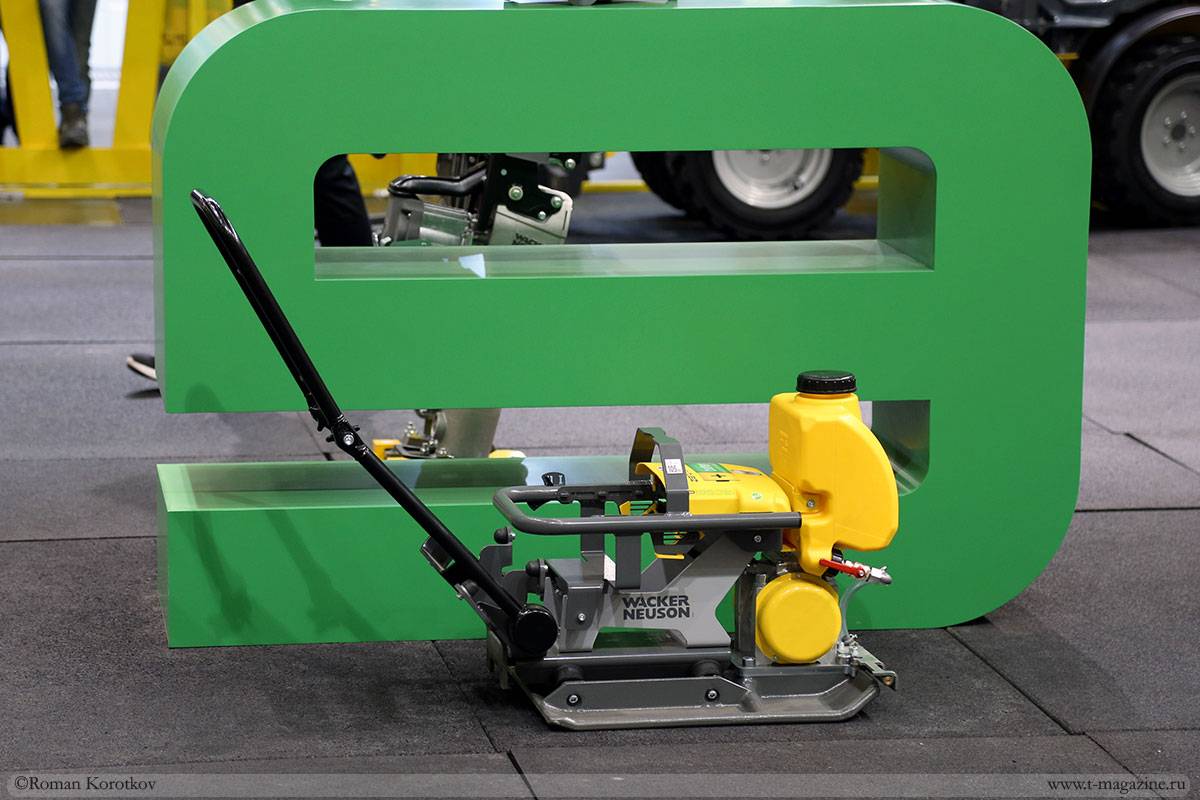

| WACKER NEUSON VP 1550АW | бензиновая плита | лучшее качество двигателя | Германия |
| ZITREK CNP 330А-2 | работает на бензине | ультрамощный бензиновый двигатель | Чехия |
| Вибромаш ВИ-99 В | электрическая | вибромотор самостоятельно изготавливает плиту | Россия |
| SHATAL PC-1443 | электрическая | прочность конструкции, работа от сети 220 В | Китай |
| КРАСНЫЙ МАЯК ВУ-05-45 | электроплита | лаконичный форм-фактор | Россия |
