Электрический теплый пол под плитку инфракрасный и кабельный

Виды

На первом этапе обсудим, какие бывают виды теплых полов и каков принцип их действия. Давайте проанализируем, какой лучше выбрать теплый пол для укладки под кафельную/керамическую плитку и керамогранит: электрический или водяной.

Сейчас компании, производящие эти системы, предлагают три варианта электрических полов.

Пленочный

Это одна из новых систем, но уже успевшая стать популярной. Тонкая полимерная пленка полосами покрыта карбоновой пастой. Всем известно, что некоторые полимеры хорошо проводят ток. Пропустив его, пленка начинает нагреваться там, где покрыта пастой.

Полосы сделаны преднамеренно: каждая подключена отдельно к пульту, и если которая-то выходит из строя, то вся остальная система продолжает работать в нормальном режиме.

Популярность пол заработал из-за простоты монтажа: пленку достаточно просто развернуть в нужном месте и подключить. При желании её так же легко можно свернуть. При этом еще учитывают и тот факт, что в каждой комнате возможно установить свою температуру, подключив отдельно каждый кусок. Это удобно: по логике, в прихожей температура должна быть ниже, чем, скажем, в детской.

Но как бы ни нравилось такое покрытие, от него придется отказаться, если запланировано сверху уложить плитку. Плиточный клей не совместим с такой пленкой, он её просто разъедает.

Кабельный

Уже из названия понятно, что главная деталь здесь кабель. Он легко нагревается при прохождении электрического тока. Кабель укладывают двумя способами: напрямую или сначала заделывают в трубы, а уж потом устанавливают. Подключают его к сети через датчики, на которых регулируется нужная температура нагрева и термостат.

Стержневой

В чем-то он похож на пленочный, потому что тоже устилает всю основу. Это специальный довольно эластичный мат, в который вставлены стержни, потому он так и называется. Стержни нагреваются, когда через шины, тоже находящиеся в мате, пропускается электричество.

У него только один минус: его нельзя уложить там, где есть сантехника.

Водяные

Принцип работы состоит в следующем: на «черный пол» укладываются трубы, которые подключаются к отопительному котлу и насосу. Он прокачивает воду в трубах, и она остается постоянно горячей, отдавая тепло помещению.

Отдельный насос можно и не устанавливать, а сделать наклон пола, помогающий циркуляции, тогда для нагрева будет достаточно насоса отопительного котла.

Советуем изучить — Какие бывают виды и типы перфораторов

Такая система имеет целый ряд плюсов:

• на нее практически не тратится электричества, оно требуется только для насоса;
• если котел работает на дровах или угле, то это очень экономично;
• нет никакого лишнего магнитного излучения.

Минусы тоже есть:

• может протечь, что не особенно приятно, если есть соседи внизу или дом деревянный, дерево легко впитывает воду, стены и пол могут заплесневеть;
• нельзя устанавливать в городских квартирах;
• подходит не для всех частных домов, поскольку может хорошо обогреть только основательно утепленные дома, на жилище с большой теплопотерей у него может не хватить мощности.

Водяной пол нельзя устанавливать в многоквартирных домах. Там его можно подключить только к общему стояку, в котором может упасть давление. При любой аварии вода протечет к жильцам снизу.

И для установки такого вида обогрева необходимо получить специальное разрешение, его выдает Государственная архитектурная инспекция. А точнее, практически никогда не соглашается на установку по понятным причинам.

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

Обогревательные маты

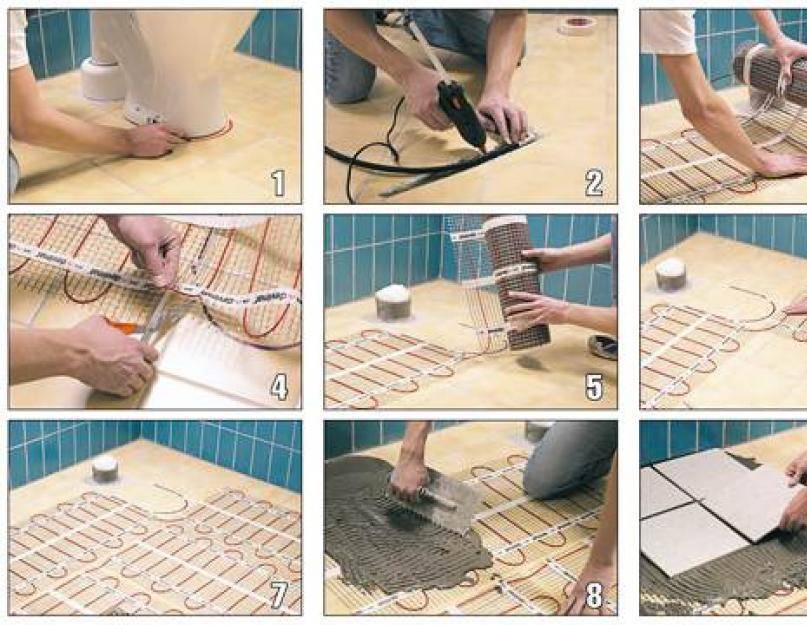

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

Проверка электропроводки

Электроподогрев пола под плитку предполагает большое потребление энергии. До его монтажа необходимо проверить, подойдет ли существующая проводка для новой нагрузки. Если при вычислении сечения кабеля выяснится, что диаметр жилы не соответствует требованиям, производится его замена. Запрещается подключение нагревательной системы к розетке. Наилучшим вариантом является проведение дополнительной линии электропроводки к щитку.

При проектировании электропроводки учитываются мощности бытовых электрических приборов. Если мощность потребления превышает 2 кВт, их нужно подсоединить к отдельным автоматам. Для защиты электроизоляции используется прибор УЗО, срабатывающий при номинальном токе до 30 мА. В помещениях повышенной влажности применяются заземляющие проводники, подсоединенные к большим металлическим предметам.

Какой теплый пол лучше

На строительном рынке существует несколько вариантов организации теплого пола в помещениях – это системы водяного и электрического типа, притом последние бывают двух видов – кабельные и пленочные. Каждый из них имеет свои достоинства и недостатки, которые могут существенно повлиять на итоговый выбор владельца дома. И все нюансы стоит обязательно учесть еще на этапе проектировки дизайна и ремонта помещений.

Основные виды теплых полов

Водяные полы представляют собой систему труб, по которым протекает горячая вода, подаваемая из системы централизованного отопления или от автономных котлов. Такие полы обустраиваются обычно при помощи стяжки, однако есть варианты, которые можно оборудовать и без заливки цементных смесей.

Водяной теплый пол

Схема монтажа водяного теплого пола

Электрический кабельный пол представляет собой систему, созданную из нагревательного кабеля, уложенного на черновое основание и также залитого стяжкой. Иногда кабель может укладываться и без заливки цементной смеси. Работает такой пол, как нетрудно догадаться, от электросети.

Электрический кабельный пол

Инфракрасные полы – это тоже электрические системы, только нагрев основания производится за счет инфракрасного излучения. Система представляет собой тонкие пленочные маты, уложенные на пол и вырабатывающие тепло. Обычно такие полы укладываются поверх на залитую стяжку. Одно из главных преимуществ использования ИК полов – это отсутствие значительного повышения уровня пола ввиду отсутствия необходимости заливать стяжку.

ИК пленка для теплого пола

Советы и рекомендации по выбору

Система тёплый пол индуцирует иной микроклимат, нежели радиаторы. По этой причине, говорить объективно о полезности данной системы затруднительно, просто в СНиПах она раньше не рассматривалась.

Если же вы решили всё же установить тёплый пол, то можете ориентироваться на нашу статью:

1. Дешевле всего в материальном отношении выглядит отопление на воде.
2. С другой стороны, стоимость монтажа может быть довольно большой, поскольку сантехнические работы ответственны и дороги.
3. В то же время, электрические тёплые полы стоят гораздо дороже, но монтаж их весьма прост, а некоторые и не потребуют как такового (если вы будете их укладывать поверх плитки).
4. Взвесьте всё, и решите, что именно вы хотите получить.
5. Наиболее логичным выглядят электрические полы, поскольку они могут быть дополнением к основному отоплению.
6. Водяные же тёплые полы лучше подключить, если есть АГВ.
7. Наконец, если у вас большая жилая площадь, а народу мало, то имеет смысл приобрести электрическое отопление, которое можно перемещать, то есть то, которое монтируется поверх плитки.

Чем хорош электрический теплый пол

Теплые полы могут использоваться в качестве основной системы отопления помещения, или как дополнительный источник обогрева.

Равномерный прогрев поверхности создаёт особый комфорт, оптимальное распределение температуры в комнате, создает вертикальные восходящие конвекционные потоки, что устраняет возможность появления сквозняков.

Плиточное покрытие, кроме того, играет роль мощного аккумулятора тепла, что дает неплохой эффект экономии на коммунальных платежах.

Применяют водяные системы теплых полов и различные модификации электрических. По сравнению с водяными контурами, электрический обогрев имеет целый ряд преимуществ:

• В многоэтажных домах оборудовать водяной теплый пол зачастую просто невозможно.
• Электрическая система намного безопасней – во всяком случае, риска залить соседей нет.
• Она не требует согласования с поставщиками тепловой энергии.
• При монтаже водяной системы обязательно укладывается толстый слой стяжки, а это и лишняя нагрузка на перекрытия, и «съедание» высоты помещения. При электрической системе слой заливки значительно меньше.
• Электрическая система намного легче в монтаже.
• В процессе эксплуатации электрический теплый пол значительно проще и чувствительнее поддается регулировке для установки наиболее приемлемых температурных значений, с точностью буквально до градуса.
• Грамотно спланированная и смонтированная система безаварийно прослужит не один десяток лет.

Заливка теплых полов

Заливка выполняется не только традиционным цементно-песчаным раствором, в некоторых случаях рекомендуется использовать и другие варианты:

• Мокрая стяжка — изготавливается из цемента, песка и пластификатора. Обязательным компонентом является фиброволокно, предупреждающее возникновение деформаций и трещин при высыхании и в процессе дальнейшей эксплуатации. Поэтому такую стяжку вполне возможно изготовить и уложить самостоятельно. В качестве недостатков следует отметить продолжительный период высыхания, достигающий 28 дней и невозможность получения идеально ровного основания.
• Полусухая стяжка, выполняемая с небольшим количеством воды, в основном из готовых смесей. Для самостоятельного приготовления такого раствора понадобится 1 мешок цемента (25 кг), речной песок – 0,12-0,14 м3, вода – 14-16 литров, а также 130 грамм фиброволокна и 0,5 кг пластификатора. Основным преимуществом считается полное отсутствие трещин после высыхания, не требуется дополнительное выравнивание полов.
• Метод сухой стяжки, имеющий ряд ограничений. Устройство выполняется из мелкого перлитового или кварцевого песка, который выравнивается и утрамбовывается. Сухая стяжка очень боится влаги, от которой появляется грибок и плесень. Поэтому ее не рекомендуется применять в помещениях с повышенной влажностью и отсутствующим отоплением.

Любая стяжка должна делаться очень аккуратно, чтобы не повредить нагревательный кабель

Неосторожность при выполнении работ может привести к разрыву изоляции или токопроводящих жил. Из-за этих неисправностей теплые полы утратят работоспособность и не смогут выполнять свои функции

Большое значение придается армированию раствора. Поэтому одним из его компонентов является фиброволокно, представляющее собой специальную полипропиленовую добавку. В результате, прочность стяжки увеличивается в несколько раз. Кроме того, она становится более морозоустойчивой и огнеупорной. Другим вариантом становится использование специальной пластиковой армирующей сетки. Она укладывается на подставки и приподнимается над полом на нужную высоту. Растрескивание полов предупреждается еще и за счет установки вдоль стен демпферной ленты, обеспечивающей компенсацию при расширении раствора.

Любой теплый пол в бетонную стяжку укладывается по общей технологии. После того как выполнены все подготовительные работы, начинается заливка раствора, производимая в несколько этапов.

Вначале выставляются маяки для обеспечения идеально ровной поверхности. Поэтому расстояние между ними не должно превышать 80 см. Иногда для ориентира используется длина правила. Сразу маяки выставляются по периметру помещения на расстоянии от стены примерно 10-15 см. После этого натягивается шнур или леска, по которым выставляются остальные ориентиры. В этом случае поверхность получается ровной, даже если использовался обыкновенный цементный раствор.

После этого непосредственно заливается сама стяжка. При толщине пола более 5 см, эта работа выполняется в несколько этапов. Вначале укладывается первый слой, толщиной 2-3 см, а через сутки наносится финишный раствор по установленным маякам. Во время высыхания раствора в помещение не должно попадать прямых солнечных лучей. Готовая стяжка накрывается пленкой и поливается водой первые 5-7 дней с одинаковыми интервалами. Включение теплых полов в стяжке производится не раньше чем через 28 дней после заливки, чтобы раствор успел набрать свою нормативную прочность.

Устройство стяжки для теплых водяных полов в целом выполняется по той же схеме. Здесь также имеется гидро- и теплоизоляционный слой, укладывается демпферная лента. Для труб, используемых вместо нагревательного провода, применяется система креплений в виде якорных скоб или монтажных планок. В этом случае труба приподнимается над теплоизоляцией и вся ее греющая поверхность полностью оказывается в слое стяжки.

Для заливки используется цементно-песчаный раствор, укладка которого начинается от дальнего угла помещения и постепенно стягивается к выходу с помощью правила. Включать теплые водяные полы в рабочий режим допускается лишь по истечении 28 суток. Таким образом, обеспечивается полное застывание раствора стяжки.

Электрические теплые полы своими руками

Пленочный теплый пол

Подложка под теплый пол

Электрический теплый пол под плитку

Теплый пол под ламинат

Как сделать теплый пол самостоятельно

Выбор финишной отделки теплого пола

Он зависит от назначения комнаты, вида теплого пола, бюджета и личных предпочтений хозяина

На что же нужно обратить внимание?. Прежде всего, не каждый вид покрытия совместим с тем или иным видом пола с подогревом

Например, паркет не рекомендуют использовать с кабельной системой из-за опасности перегрева и возгорания

Прежде всего, не каждый вид покрытия совместим с тем или иным видом пола с подогревом. Например, паркет не рекомендуют использовать с кабельной системой из-за опасности перегрева и возгорания.

Керамическая плитка и керамогранит – это универсальный вариант под любой теплый пол. Она устойчива к воздействию высоких температур, влаги и загрязнений. Плитка – экологичный материал, который даже при воздействии больших температур не выделяет вредных веществ. Она обладает большой теплопроводностью, а значит, быстро нагревается. Для теплого пола целесообразно выбирать кафельную плитку небольшой толщины.

В одной из наших статей можете ознакомиться с особенностями укладки инфракрасного пола под плитку.

Керамическая плитка под теплый пол

При выборе ламината в качестве финишного покрытия нужно учитывать его особенности. Ламинат можно использовать, если нагревательные элементы системы распределены равномерно по всей площади помещения, температура их нагрева не превышает 27 –30°С.

Укладка ламината не теплый пол

При покупке выбираем ламинат класса 32 и выше, оптимальная толщина доски 8–10 мм.

На упаковке должны быть значки, говорящие, что этот материал можно сочетать с теплыми полами. Низкое содержание формальдегида обозначается Е0 и Е1.

Линолеум и виниловое покрытие обладают хорошей эластичностью и влагостойкостью. С теплым полом используют тонкий линолеум без утеплителя на гладкой основе. Чтобы он не изменил своих свойств, оптимальная температура нагрева должна быть не более 27°С

При выборе этого материала важно обращать внимание на маркировку

Разрешающие маркировки для использования с теплым полом

Пробку использовать в сочетании с теплым полом неэффективно из-за низкой теплопроводности, но, если это необходимо, применяют бесклеевое пробковое покрытие.

При выборе ковролина на пол с подогревом отдают предпочтение натуральным материалам, т. к. синтетика при нагреве выделяет вредные вещества. Рабочую температуру системы теплого пола при использовании коврового покрытия проектируют на 3–5 градусов больше. Длина ворса влияет на теплопроводность ковра, лучшим выбором станет тонкий ковролин с коротким ворсом из шерсти или войлока.

При покупке декоративного покрытия пола требуйте у продавца сертификат на данный материал, в котором будут указаны его подробные характеристики и условия применения.

Грамотно выбранный теплый пол можно применять с любым напольным покрытием. Большое количество вариантов систем подогрева пола, современных материалов позволяют устанавливать их в помещениях различного назначения и условиями эксплуатации

Важно соблюдать мощность системы подогрева и не превышать допустимую температуру эксплуатации финишного покрытия

https://www.youtube.com/embed/

Правила укладки кабельного теплого пола

Перед установкой нового оборудования, которое создаст нагрузку на проводку в квартире или доме, нужно удостовериться в том, что проводка выдержит ее. Для начала нужно сделать разметку, где будут пролегать электрические маты.

При планировке в квартире нужно исключить прокладку в местах нахождения стационарно установленной крупной мебели без ножек, сантехнических приборов и бытовой техники. Это обусловлено тем, что электричество создает магнитное поле, которое будет создавать помехи бытовым приборам.

При планировке также нельзя прокладывать электрический подогрев в местах расположения водопроводных и газовых труб.

Какие системы подогрева можно монтировать под плитку

Керамическая плитка имеет очень высокие показатели теплопроводности, а это один из главных критериев определения совместимости конструкций. Под нее можно устанавливать все существующие системы, но есть незначительные ограничения.

Таблица. Виды систем теплого пола

Тип системы обогрева	Описание технических и эксплуатационных характеристик
Водяная	Одна из самых старых систем, в настоящее время применяется нечасто. Теплоносителем является вода, забор можно делать из существующей системы отопления или монтировать отдельный котел. Водяные системы рекомендуется устанавливать в ванных и туалетных комнатах, в этих помещениях очень часто используется керамическая плитка и рядом есть подвод теплой воды.
Кабельная	Один из самых первых вариантов подогрева пола электрической энергией. Системы отличаются высокой надежностью и эффективностью, во время монтажа нет надобности использовать сложное оборудование и специальные инструменты. Разновидностью кабельного подогрева являются более современные, так называемые электрические маты. Отличие – меньший диаметр кабелей позволяет фиксировать их на тонких основаниях и в таком виде устанавливать под финишные покрытия.
Инфракрасная	Самая современная разработка ученых, для подогрева применяется электрическая энергия, но проводниками служат инновационные карбоновые соединения. Характеризуется равномерным нагревом, большим гарантийным сроком эксплуатации и полной безопасностью. Тепловая энергия передается за счет конвекции теплого воздуха, инфракрасные лучи почти не влияют на температуру. Название используется только в рекламных целях для привлечения потенциальных потребителей.

Электрические полы на основе аморфной металлической ленты

В данной системе вместо кабеля используется лента, толщина которой четверть миллиметра. Как утверждает производитель, такая лента более прочна, меньше потребляет электроэнергии при той же выработке тепла, малое электромагнитное излучение. Такие системы выпускаются в виде матов.

Плюсы матов с аморфной металлической лентой:

1. Малая толщина, заметно меньше миллиметра.
2. Прочность металлической ленты довольно высока.
3. Независимость от ЖКХ.
4. Используется как дополнительная система отопления.
5. Нет необходимости монтажа стяжку, можно положить поверх плитки.
6. Поскольку маты можно монтировать поверх плитки, то они ремонтнопригодны или, по крайней мере, заменяемы.
7. Пониженное потребление электроэнергии. Это, видимо, связано с тем, что теплоотдача потолку соседа минимальна.
8. Можно расположить мат так как нужно в любой момент, если он кладётся поверх плитки.
9. Можно в любой момент перенести мат в другую комнату или туда, куда нужно.
10. Более равномерный прогрев мата по сравнению с кабельным тёплым полом.

Минусы матов с аморфной металлической лентой:

1. Ремонт повреждённой ленты довольно затруднителен.
2. Наверное, ходить по голому мату с аморфной лентой не рекомендуется из-за возможного нарушения изоляции. В таком случае потребуется коврик.
3. Дороги.
4. Дороговизна электричества.

Монтаж матов с аморфной металлической лентой:

1. Все достоинства данной системы проявляются при укладке её поверх плитки. Для этого не потребуется вызывать какого-то мастера, всё делает сам хозяин.
2. Монтаж матов под плитку также возможен. Технология укладки при этом аналогична технологии укладки матов с кабелем.
