Кессон
Есть разные варианты устройства кессона: металлическая сварной короб или труба большого диаметра, колодезные бетонные кольца, кирпичная кладка, пластик.
Монолитный бетон по опалубке самый надежный, хотя и сложный. Он позволяет сделать конструкцию любой конфигурации и глубины. Можно даже вмонтировать в стенки скобы для спуска и подъема, предусмотреть место для накопительного бака и свободно разместить все необходимое оборудование.
При обустройстве кессона надо не только позаботиться о надежной защите от попадания осадков внутрь, необходимо сделать гидроизоляцию и утепление стенок. Яму можно вырыть с запасом по периметру, чтобы оставшийся зазор засыпать смесью песка и щебня — это защитит конструкцию, и как дренаж, и как средство от «выдавливания» при пучнистых грунтах.
Правила проектирования
Варианты водоснабжения с помощью насосной станции
Самостоятельная установка водоснабжения – задача сложная, но выполнимая. Любое проектирование начинается с учета следующих моментов:
- Источник ресурса. Это могут быть близлежащие реки, озера, колодцы, родники. В подавляющем большинстве владельцы частных домов используют воду из грунта. Для этого необходимо бурить скважину или рыть колодец, который для постоянного снабжения водой не всегда эффективен.
- Оборудование для забора воды. Чтобы поднять ресурс на поверхность, нужно воспользоваться ручным или электрическим насосом. Механические приборы монтируют, если планируется небольшое потребление, а автоматику ставят, когда дом нужно обеспечивать водой постоянно.
Схемы подключения
Если не будет составлена правильная схема водоснабжения частного дома, дачи или другого помещения, подача воды без перебоев и аварийных ситуаций станет невозможной. После бурения скважины источник считается стратегическим объектом, требующим регистрации в законодательном порядке.
В зависимости от сезонности может использоваться кессонная, летняя скважина либо схема с адаптером:
- Летняя схема подачи водного ресурса считается наименее затратной, при которой не нужно применять утеплители, так как работает она исключительно в жаркое время года.
- Схема с адаптером предусматривает установку коммуникационной сети вглубь на 1,5-2 м. Это позволит обеспечить подачу ресурса в течение года, но требует значительных материальных затрат.
- Скважина с кессоном считается самым надежным, но затратным способом водоснабжения. При этом проводится обустройство грунта, размещенного ниже уровня промерзания земли.
Чтобы обустроить автономное водоснабжение частного дома, нужно выбрать теплое время года. Так в качестве скважины может быть выбран любой источник.
Колодец – наиболее доступная и распространенная система водоснабжения частных домов. Вода поднимается к пользователю с помощью глубинного насоса либо насосной станции. Насос должен обязательно быть утепленным. Подвешивается на тросе. Станция монтируется в колодезном домике или доме. Лучше размещать её подальше от жилого помещения, так как при работе она издает шум. Поэтому при монтаже автономного водоснабжения владельцы используют другие способы подачи природного ресурса.
Скважина. Трубопровод монтируют ниже глубины промерзания почвы. В проделанную скважину опускают глубинный насос, который крепится к металлическому тросу и трубе посредством соединительного патрубка. Чтобы жидкость не стекала при отключении автономной системы, устанавливают обратный клапан. Как только ручка крана проворачивается, жидкость начинает течь.
Емкость. Если частный дом не нуждается в подключении автономной системы, но есть земельный участок, требующий полива, можно смонтировать узел аэрации с объемным баком. Основная задача – подать природный ресурс по горизонтальным трубам. Насосную станцию монтируют на поверхности грунта под навесом, а на зиму разбирают. Это идеальный вариант для дачных поселков.
Если бак монтируют на чердаке, электронасос помогает его наполнить. В дальнейшем прокладывают трубы и шланги по земельному участку.
Бойлер представляет собой бак с ТЭНами, объем которого рассчитывается в соответствии с числом жильцов. Принцип работы устройства следующий:
- Бак наполняется, после чего ТЭНы нагревают воду до необходимой температуры.
- Расход ресурса восполняется в автоматическом режиме, и как только температура снижается, включается подогрев.
В современных моделях есть два нагревательных элемента: основной, отвечающий за поддержку температурного режима, и вспомогательный – включающийся при необходимости подогрева всего объема.
Разработка схемы своими руками
Для правильно составленной схемы потребуется подробный план жилого помещения, в котором указывают все приборы сантехники.
Схему выполняют, придерживаясь одного масштаба, опираясь на настоящие размеры комнат. Подробный проект позволит верно подсчитать необходимый объем материалов, комплектующих деталей.
На схеме следует указать точное нахождение точек сантехники, длину водопровода, место расположения трубопрокатов, подающих воду, канализационные трубы, потому что обе системы располагаются рядом друг с другом.
В схему включают все фильтры, бойлер, насосы.
Важно! Схема не должна быть сложной, чтобы трубы не пересекались между собой. Канализационные и водопроводные контуры следует прокладывать рядом, чтобы спрятать их за одним коробом
Если трубы располагаются в полом, то тройники следует выводить перпендикулярно вверх.
Во время создания схемы стоит опираться не требования СНиП, действующие в России.
Основные точки системы
Стандартная схема водопроводной разводки, включающая скважину либо колодец, может прокладываться последовательным способом.
Внимание! Для трубопровода наружного типа требуется теплоизоляция. 5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном
Состоит из фитингов, тройников, специальных розеток
5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном. Состоит из фитингов, тройников, специальных розеток.
6.фильтры защищают приборы от грязевых частиц, содержащихся в воде, снижают количество соли, смягчают ее.
7.гидроаккумуляторный бак нужен для обеспечения хорошего напора, исключения постоянного реагирования насосного оборудования.
8.приборы группы безопасности контролируют давление в трубах, продлевают срок службы приборов.
Данные узлы монтируются в систему последовательно.
В загородном доме коллектор располагают в специальном строении, к примеру, котельной, либо в подвале, цокольном этаже.
Если дом в несколько этажей, то требуется установка коллектора на каждый этаж. В небольшом жилище коллектор располагают сзади бачка в санузле либо в шкафчике.
Для экономии средств коллекторную конструкцию устанавливают недалеко от всех приборов, в равной удаленности от каждого.
Как установить коллектор по направлению течения жидкости:
1.в месте стыка трубы, соединяющейся с коллектором, ставят затворный кран, чтобы отключать при авариях.
2.затем идет фильтр грубой очистки.
3.фильтр для мелких взвесей.
4.установка обратного клапана.
К трубе, подающей воду, подводят коллектор, у которого число выходов зависит от числа приборов сантехники.
Если не все выводы задействованы, то можно установить заглушки.
Особенности прокладки скрытой, открытой системы
Различают открытый и скрытый способ монтажа. Выбор полностью зависит от желания хозяина.
Закрытый тип считается эстетичным, экономит пространство до десяти сантиметров.
Все трубы в системе спрятаны от глаз. Полипропиленовые трубы применяют для прокладки данным методом. Контуры убирают в шторы в стене, либо строят гипсокартонную стену, которую отделывают облицовкой.
Если укладывают трубы в монолит, их покрывают кожухом, вставляя одну трубу в другую.
Если потребуется ремонт, то придется снять облицовку, затем заново отделывать – это считается недостатком метода. Протечки не сразу видны, поэтому может затопить весь дом. Скрытым методом укладывают трубы на прямых участках с цельными контурами, все стыки производят открытым методом. Участки с затворной арматурой оснащают дверцами, чтобы выполнять осмотр и ремонт оборудования, мест соединения.
Внимание! В открытом типе разводке сразу видны неполадки, протечки, что дает возможность быстро отремонтировать поломки
Особенности водопровода на дачном участке
Хорошо, если водопровод уже был сделан, когда был обустроен участок и построен дом. Если нет, то никогда не поздно это исправить.
Прежде чем приступить к проектированию и монтажу. Необходимо решить, зачем вам нужна система водоснабжения на вашей даче? Для полива и летнего садоводства или для комфорта при проживании в доме? Так вы сможете определить схему системы водоснабжения.
Кроме этого, нужно решить дополнительные задачи:
— Откуда будет браться вода?
— Нужен летний или круглогодичный вариант?
— Какой будет слив или канализация?
— Где я могу установить насосное оборудование?
— Сколько воды мне понадобится для ежедневных нужд?
— летний или зимний водопровод?
— Глубина промерзания грунта в вашем регионе?
В целом, к монтажу водопровода на даче нужно подходить со всей ответственностью и продумывать все детали, чтобы не было необходимости исправлять ошибки и что-то восстанавливать. Стоит изучить всю возможную информацию на эту тему, особенно если у вас нет опыта такой работы и нет никого, кто мог бы помочь, посоветовать.
Подключение насосного оборудования
Монтируем колодезный насос
Чтобы доставить воду от колодца или скважины до точек потребления, необходимо смонтировать насосное оборудование. Описание процесса начнём с монтажа колодезных насосов.
Для колодца можно использовать такие типы насосов:
- Глубинный насос (погружной). Насосная часть располагается в воде в подвешенном состоянии (на тросе или капроновом шнуре). С поверхностью насос соединяется шлангом для подачи воды и кабелем электропитания.
Погружной насос для колодца
- Поверхностный насос или насосная станция. Само насосное оборудование располагается на поверхности (в приямке-кессоне или в доме). На глубину водоносного горизонта опускается шланг с фильтром, над которым обычно монтируется обратный клапан. Наличие обратного клапана препятствует движению воды самотеком обратно в колодец и облегчает перекачку при отключении помпы.
Поверхностный насос можно устанавливать и в обычном колодце
Как правило, погружные колодезные насосы используются в основном для хозяйственных нужд. Системы водоснабжения частного домовладения почти всегда сооружают на основе насосной станции.
Основные элементы агрегата:
Устройство и принцип работы насосной станции
- центробежный насос с системой автоматического включения/отключения;
- гидроаккумулятор – бак, разделенный на несколько секций мембраной. Наличие бака позволяет поддерживать постоянный напор в системе за счет постепенного заполнения водой;
Схема устройства мембранного бака
- реле давления, управляющее включением автоматики;
- измерительные приборы.
Система собирается таким образом:
Агрегат, установленный на подиуме из кирпича
- Монтируется насосная станция. В качестве основания используется бетонный или кирпичный подиум. Под устройство подкладываем резиновый коврик для компенсации вибраций.
- К насосу присоединяется шланг подачи воды из колодца. В месте подключения можно установить простейший сетчатый фильтр для предварительной очистки.
Схема подключения насосной станции
- Выполняется присоединение выводящей трубы. В дальнейшем на ее основе мы будем делать разводку по дому.
- Проводится настройка автоматики. Для этого через технологическое отверстие в насос заливается около 2 л воды и выполняется включение агрегата. Система регулируется таким образом, чтобы автоматическое отключение происходило при давлении около 2,5 -3 бара, а пуск – 1,5 – 1,8 бара.
Заливка и регулировка реле давления
Устанавливаем насос в скважину
Насосы для скважин
Если источник воды – скважина, то в качестве основного оборудования выступает погружной скважинный насос. Для таких устройств характерно сочетания большой мощности с относительно малым диаметром, потому стоят они довольно дорого.
Насос соединяется со шлангом и кабелем питания, после чего опускается в скважину на тросе:
| Определение глубины. Уровень водного зеркала определяем по паспорту, по возможности контролируя его с помощью грузика на шнуре. Рассчитываем уровень погружения насоса таким образом, чтобы всасывающая часть находилась минимум на 1м ниже минимального динамического уровня и на расстоянии от 1 до 3 м от дна. У артезианских скважин оптимальным уровнем считают 2/3 глубины водоносного горизонта – примерно на уровне нижнего края обсадной трубы. | |
 | Подготовка к установке. В соответствии с полученной длиной отмеряем шланг и кабель, которые соединяем между собой пластиковыми хомутами через каждые 3-4 метра. Крепим кабель со шлангом к насосу. |
 | Монтаж подвесной системы. Стальной трос или капроновый шнур (нужен минимум пятикратный запас по прочности) фиксируем на корпусе насоса. Опускаем оборудование в скважину. При небольшой глубине монтажа крепим трос или шнур на подвесе из сложенной в несколько раз резиновой ленты. Этот демпфер будет гасить вибрации. |
 | Установка оголовка. Поверх обсадной трубы крепим оголовок. К рым-болту в нижней части крышки оголовка привязываем трос или шнур подвеса. Шланг и кабель питания выводим через центральное отверстие оголовка, после чего затягиваем болты, герметизируя конструкцию. |
Виды схем водоснабжения частных домов
По понятным причинам первой схемой надо считать подключение к центральному водопроводу. Если таковой присутствует в дачном поселке, значит, отчасти владельцу дачи повезло. Создать водопровод для дома не очень сложно.
Во-первых, надо обратиться в районную организацию, которая контролирует водопроводную систему. Подается заявление и несколько документов, которые подтверждают права на дом и участок. После чего эта организация (районный Водоканал) разрабатывает проект на воду в частный дом. В нем будет отражено, к какому участку надо подключаться, то есть, устанавливается точка подключения, на какой глубине она располагается, плюс диаметр трубы и напор, который данной организацией гарантирован.
В принципе, это самый оптимальный вариант. Но есть у него несколько недостатков.
- В таких водопроводных сетях давление воды может падать практически до нуля, то есть, гарантировать нормальное функционирование системы никто не может.
- Если на центральной линии произошла авария, что случается, то дом на несколько дней остается без воды.
- Необходимо будет оплачивать (каждый месяц) счета, в основе которых лежат кубометры использованной воды.
Но есть у центрального водопровода одно достаточно большое преимущество, оно очень ценно в условиях загородных поселков. Если в поселке отключают электричество, вода из крана подается.
Проведение ветки водопровода в дачном поселке
Автономное водоснабжение
В настоящее время чаще всего схема водоснабжения частного дома основывается на использовании источников воды в виде колодца или скважины. Конечно, перед хозяином дачи встанет вопрос, что лучше, колодец или скважина.
Необходимо отметить тот факт, что автономное водоснабжение, в котором источников воды становится колодец, обустраивается только в том случае, если водоносный слой с пригодной для питья воды располагается не очень глубоко – до 10 мм. При этом сам пласт воды должен быть большим, объемным. То есть, воды должно хватить на долгое время при достаточно большом ее потреблении.
Есть у колодца одно значительное преимущество перед скважиной. Когда в поселке отключат электроэнергию, воду из колодца можно набрать ведром. Сооружать его проще, если все процессы провести самостоятельно, то цена вопроса упадет до приобретения необходимых строительных материалов. Срок службы данного сооружения – не менее 50 лет. У скважины он не превышает 35 лет.
Колодец или скважина
Хотя необходимо отметить, что у скважины немало положительных характеристик.
- У них больший дебит.
- Вода из них чистая без большого объема примесей.
А вот к минусам можно отнести немалые затраты, касающиеся монтажных работ. Самостоятельно пробурить шахту без специальных буровых приспособлений не получится. Поэтому придется вызывать специалистов и оплачивать их услуги.
Монтаж наружного водоснабжения
Рассмотрим основные критерии монтажа наружного водопровода
Глубина промерзания
Подводящие воду коммуникации, как правило, прокладывается на глубине. Для этого, организовывая водоснабжение частного дома, необходимо проводить раскоп траншеи
Важно учесть при подготовке уровень ее глубины. Она напрямую зависит от того, насколько глубоко промерзает почва, а также от температуры, которой обычно подвержен каждый конкретный регион в разные поры года
Для того, чтобы дополнительно защитить трубы водоснабжения от промерзания, рекомендуется использование специального теплоизоляционного слоя.

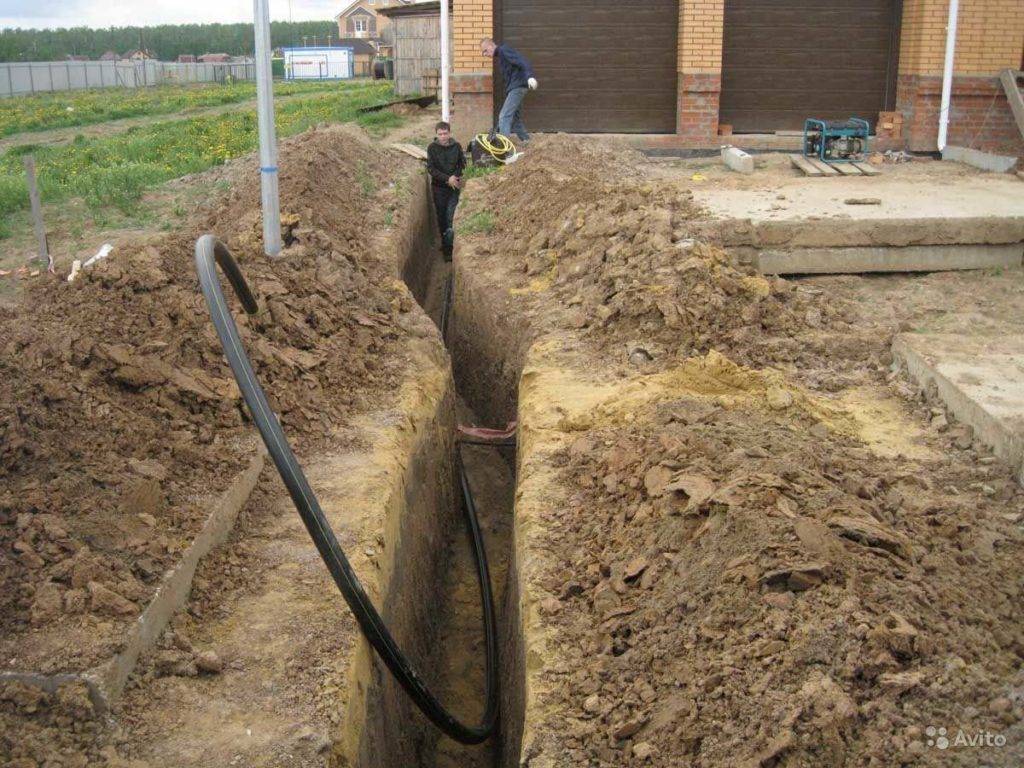

Типовая траншея для прокладки водопровода
Необходимо внимательно отнестись в этом вопросе к точке вывода трубопровода и учитывать следующие нюансы:
- Рекомендовано сделать небольшой зазор, приблизительно 130-150 мм по всем сторонам в месте, где находится отверстие для установки и сварки трубы водоснабжения. Разрушение коммуникации станет минимальным в случае, если стена подвергнется проседанию или деформируется.
- Дополнительная теплоизоляция необходима там, где проходящая между коммуникациями труба в результате недостаточного стыка находится на открытом воздухе.
Диаметр труб
Выбор трубы правильного диаметра позволит выполнить монтаж водоснабжения более экономичным.
Рассчитывать параметры линий, которые будут подводить холодное водоснабжение и ответвляющееся от него горячее водоснабжение и к пунктам потребления, необходимо от отправной точки – общей протяженности каждой линии.
Зачастую к дому прокладывают трубу, диаметром 32 мм. В редких случаях используют больший диаметр.
Утепление
Для того, чтобы утеплить трубопровод, необходимо использовать специальные, предназначенные для проведения таких работ, строительные материалы:
- Пенопластовый утеплитель;
- Стекловата;
- Полистирольная «скорлупа»;
- Базальтовая вата в цилиндрах.
- Вспененная резина
Это основные материалы, выбор которых зависит от погодных условий в каждом отдельном месте, личных предпочтений и ценовой категории.
