Водяной калорифер для приточной вентиляции: виды, устройство, обзор моделей

Рекомендации по монтажу

Напольный монтаж водяного калорифера

Освоить технику монтажа калориферов приточного типа совсем несложно. Потребуется внимательно изучить инструкцию по сборке, а затем строго следовать ее указаниям. Перед началом работ учитывается, что бытовые модели даже сравнительно малого веса навешиваются на основу, прочность которой проверяется заранее. Для этого подойдут крепкие бетонные или кирпичные стены; причем деревянные и гипсокартонные перегородки сразу же выбраковываются. Далее определяются с необходимостью использования термостата защиты от промерзания каналов приточной вентиляции. Если в этом месте возможно понижение температуры ниже нормы – установка термического стабилизатора считается обязательной.

Порядок проведения монтажных работ:

1. На выбранное место устанавливается металлическая рама в виде кронштейна с отверстиями для крепления корпуса (монтажная консоль).
2. Подвешивается корпус калорифера, к которому затем в указанной в инструкции последовательности подключаются трубы с комплектом запорной арматуры.
3. Сюда же монтируется смесительный узел, если его не успели установить до начала монтажных работ.

Монтируют калориферы на бетонные стены под декоративные панели

Врезаться в систему отопления допускается двумя способами. В первом случае применяются соединительные фитинги или муфты с прокладками, а при втором подходе используется сварка. Последний вариант более надежен, но его применение недопустимо при наличии гибких соединений.

Одно из слабых мест монтируемой конструкции – теплообменные патрубки, подвергающиеся постоянным деформациям. Повысить надежность системы в зоне их расположения поможет замена жестких стальных трубок гибкими шлангами. Такой прием приведет к снижению нагрузки на патрубки, которые в местах сочленения дополнительно уплотняются посредством герметичного состава.

Если корпус калорифера закреплен на неподвижной и прочной основе, допускается подключение посредством жестких труб. Если при эксплуатации предполагается перенос или смещение прибора с рабочего места, необходимо использовать гибкую подводку. На завершающей стадии монтажа прибор поверяется на работоспособность.

Виды

Нагреватели для приточной вентиляции классифицируются по виду источника тепла и бывают водяными, паровыми и электрическими.

Водяные модели

Используются во всех типах вентсистем и могут иметь двух- и трёхрядное исполнение. Приборы устанавливают в системы вентиляции помещений, площадь которых превышает 150 квадратных метров. Данный вид калориферов является абсолютно пожаробезопасным и наименее энергозатратным, что обусловлено возможностью использования в качестве теплоносителя воды из отопительной системы.

Принцип работы водяных нагревателей сводится к следующему: уличный воздух забирается сквозь воздухозаборные решётки и подаётся по воздуховоду к фильтрам грубой очистки. Там воздушные массы очищаются от пыли, насекомых и мелкого механического мусора, и поступают в калорифер. В корпусе нагревателя установлен медный теплообменник, состоящий из звеньев, располагающихся в шахматном порядке, и оснащённых алюминиевыми пластинами. Пластины значительно увеличивают теплоотдачу медного змеевика, чем существенно повышают КПД прибора. В качестве теплоносителя, протекающего через змеевик, может выступать вода, антифриз или водно-гликолевый раствор.

Потоки холодного воздуха, проходя через теплообменник, забирают тепло от металлических поверхностей и переносят его в помещение. Использование водяных нагревателей позволяет нагревать воздушные потоки до 100 градусов, что предоставляет широкие возможности для их применения в спортивных сооружениях, торговых центрах, подземных паркингах, складах и теплицах.

Наряду с очевидными преимуществами, водяные модели имеют ряд недостатков. К минусам приборов относят риск перемерзания воды в трубах при резком понижении температур, и невозможность использования подогрева в летний период, когда система отопления не функционирует.

Паровые модели

Устанавливаются на предприятиях промышленного сектора, где есть возможность производства большого количества пара для технических нужд. В приточных вентсистемах бытового назначения такие калориферы не используются. В роли теплового носителя данных установок выступает пар, что объясняет мгновенный нагрев проходящих потоков и высокий КПД паровых калориферов.

Чтобы этого не произошло, все теплообменники в процессе производства подвергаются тесту на герметичность. Испытания осуществляются при помощи струй холодного воздуха, подаваемых под давлением в 30 Бар. Тепловой обменник при этом помещается в резервуар с тёплой водой.

Электрические модели

Являются наиболее простым вариантом нагревателей, и устанавливаются в вентсистемы, обслуживающие небольшие пространства. В отличие от калориферов водяного и парового типов, электрокалорифер не предполагает обустройства дополнительных коммуникаций. Для их подключения достаточно иметь поблизости розетку напряжением 220 В. Принцип работы электрокалориферов не отличается от принципа действия других нагревателей и заключается в нагреве воздушных масс, проходящих сквозь ТЭНы.

Даже при незначительном понижении этого показателя происходит перегрев электронагревательного элемента, и его поломка. Более дорогие модели оборудованы биметаллическими термовыключателями, отключающими элемент в случае явного перегрева.

Плюсами электрических калориферов является простой монтаж, отсутствие необходимости подведения трубопровода, и независимость от отопительного сезона. К минусам относят большой расход электроэнергии и нецелесообразность установки в мощные вентиляционные системы, обслуживающие большие пространства.

Калорифер: это прибор для нагрева воздуха в разных системах

Прежде чем приступить к выбору прибора, необходимо разобраться с самим понятием, что такое калорифер, а также с тем, какие бывают виды и в чем заключаются типовые и функциональные особенности каждого из них.

Калориферы способны обогреть как маленькие, так и довольно просторные помещения

Калориферы служат для нагревания воздуха в различных системах:

• отопления;
• кондиционировании;
• вентиляции.

Подогрев в тепловом оборудовании осуществляется за счет реакции между химически агрессивными веществами в средине. Именно поэтому в основе классификации калориферов лежит тип теплообменника. Прибор может быть водяным, паровым, фреоновым и электрическим. Водяной калорифер для отопления используют в качестве теплового утилизатора с промежуточным теплоносителем. Паровой калорифер служит для подогрева воздуха в отопительных системах.

Если классифицировать воздухонагреватели по теплотехническим и аэродинамическим характеристикам, то виды калориферов разделяют на трехрядные и четырехрядные. По количеству присоединительных размеров калориферы отдельных моделей разделяют на 7 номеров.

В качестве транспортировщика теплоносителя в середине калорифера служат трубы из стали, которые снаружи имеют ребристую поверхность. За счет такой конструкции увеличивается площадь и, как следствие, такая обвязка калорифера повышает эффективность теплоотдачи. В середине трубочек с ребрами транспортируется нагревающий либо охлаждающий элемент в виде воды, пара или фреона. Снаружи протекают воздушные потоки, которые нагреваются либо охлаждаются во время контакта с трубами.

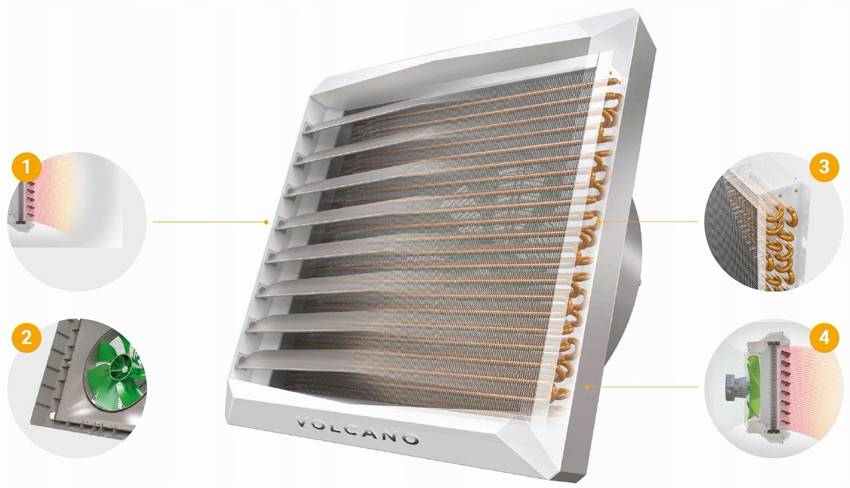

Строение калорифера Volcano: 1 — подвижные регулируемые лопатки, 2 — встроенный диффузор с вентилятором, 3 — нагревательные элементы, 4 — подача тёплого воздуха

Общая схема основана на таком принципе действия: теплоноситель обладает высоким коэффициентом теплоотдачи при взаимодействии с воздушными потоками. Рёберная обвязка на приборе – это пластины из металла, которые просто насажены на трубки либо накручены, как ленты или проволока.

Определение

Калорифер (более профессиональное название «канальный нагреватель») – универсальный прибор, используемый во внутренних системах вентилирования для передачи тепловой энергии от нагревательных элементов к воздуху, проходящему через систему полых трубок.

Канальные нагреватели различаются способом передачи энергии и разделяются на:

1. Водяные – энергия передаётся через трубы с горячей водой, паром.
2. Электрические – тэны, получающие энергию от центральной сети электроснабжения.

Существуют также калориферы, работающие по принципу рекуперации: это утилизации тепла из помещения за счёт его передачи приточному воздуху. Рекуперации осуществляется без контакта двух воздушных сред.

Более подробная информация об устройстве и нормативных данных СНиП и ГОСТ представлена в статье «Описание калориферов и узлов обвязки приточной вентиляции».

Электрический калорифер

Основа – нагревательный элемент из проволоки или спиралей, через него проходит электрический ток. Между спиралями пропускается холодный уличный воздух, он нагревается и подаётся в помещение.

Электрокалорифер подходит для обслуживания вентсистем небольшой мощности, так как особого расчёта для его эксплуатации не требуется, поскольку все необходимые параметры указываются производителем.

Главный недостаток этого агрегата – инерция между нагревательными нитями, она приводит к постоянному перегреву, и, как следствие, выходу прибора из строя. Проблема решается установкой дополнительных компенсаторов.

Водяной калорифер

Основа водяного калорифера – нагревательный элемент из полых металлических трубок, через них пропускается горячая вода или пар. Наружный воздух поступает с противоположной стороны. Проще говоря, воздух движется сверху вниз, а вода – снизу вверх. Таким образом, пузырьки кислорода удаляются через специальные клапаны.

Водяной канальный нагреватель используется в большей части крупных и средних вентиляционных систем. Этому способствует высокая производительность, надёжность и ремонтопригодность оборудования.

Кроме нагревательного элемента в состав системы входит узел обвязки: (обеспечивает подвод теплоносителя к обменщику),  насос, прямые и обратные клапаны, запорная арматура и блок для автоматического управления. Для климатических зон, где минимальная температура зимой опускается ниже нуля, предусматривается система предотвращения замерзания рабочих трубок.

Принцип работы и конструкция водяного калорифера

Калорифер — это устройство, служащее для нагрева воздуха. По принципу работы он является теплообменником, передающим энергию от теплоносителя к потоку приточной струи. Состоит из рамки, внутри которой плотными рядами расположены трубки, соединенные в одну или несколько линий. По ним циркулирует теплоноситель — горячая вода или пар. Воздух, проходя сквозь сечение рамки, получает от горячих трубок тепловую энергию, благодаря чему по вентиляционной системе он транспортируется уже нагретым, не создающим возможности образования конденсата или охлаждения помещений.

Виды обогревательных устройств для приточной вентиляции

Все калориферы для приточной вентиляции можно разделить на две основные группы:

• Использующие теплоноситель.
• Не использующие теплоноситель.

В первую группу входят водяные и паровые калориферы, во вторую — электрические. Принципиальная разница между ними состоит в том, что устройства первой группы только организуют передачу тепловой энергии, поступающей в них в готовом виде, тогда как приборы второй труппы создают тепло внутри себя самостоятельно. Кроме того, водяные и паровые калориферы подразделяются на пластинчатые, имеющие большую эффективность, но худшие эксплуатационные качества, и спирально-катанные, используемые ныне практически повсеместно.

Существуют также нагревательные устройства, зачастую причисляемые к данным группам, например, газовый калорифер. Горящий газ нагревает поток воздуха, проходящий через зону накала, осуществляя его подготовку к использованию в системах вентиляции или воздушного отопления. Использование таких устройств не имеет широкого распространения, так как применение газа в промышленных цехах сопряжено с массой опасностей и имеет множество ограничений.

Также существуют калориферы на отработанном масле. Используется тепло, выделяемое при сжигании отработки. Для больших помещений такие устройства не имеют достаточной мощности, но для малых вспомогательных участков вполне подходят.

Организация приточной вентиляции с подогревом воздуха: все, что нужно знать.

Устанавливаем пластиковые воздуховоды для вентиляции: преимущества и недостатки.

Вентиляция в ванной комнате и туалете: выбор и установка вытяжного вентилятора.

Плюсы и минусы использования

К достоинствам можно отнести:

• Высокая эффективность.
• Простота устройства, надежность.
• Компактность, возможность размещения в небольших объемах.
• Неприхотливость в обслуживании (водяные и паровые приборы практически в нем не нуждаются).

К недостаткам относятся:

• Необходимость наличия теплоносителя или подключения к сети электропитания.
• Несамостоятельность работы — необходимо оборудование для подачи воздуха.
• Прекращение подачи электроэнергии или теплоносителя означает остановку работы системы.

Как достоинства, так и недостатки приборов обусловлены из конструкцией и не зависят от внешних факторов.

Основное описание

Вентиляционные приточные установки Breezart предназначены для фильтрации, подогрева и подачи свежего воздуха в небольших помещениях: в жилых зданиях, кафе и ресторанах, офисах, складских помещениях. Данное оборудование позволяет обеспечивать эффективную вентиляцию и обогрев помещения при минимальных энергозатратах.

Модели приточных установок данной серии выпускаются в прочном корпусе с защитным антикоррозийным полимерным покрытием, с внутренним слоем тепло- и звукоизоляции.

Оборудование комплектуется вентиляторами, водяным калорифером, воздушными фильтрами, смесительным узлом, а также пультом автоматики. Водяной нагреватель позволяет нагреть температуру воздуха до заданных параметров.

Все модели приточных установок данной серии комплектуются выносным пультом управления с графическим дисплеем с подсветкой. Встроенная система оборудована всеми необходимыми датчиками, что исключает необходимость дополнительной автоматизации оборудования.

Все модели установок оснащены высококачественными вентиляторами с инверторным двигателем, имеющим широкий диапазон регулировки скорости, отличаются низким уровнем шума и высоким КПД.

Страна	Россия
Производитель	ГлобалВент
Диаметр мм	200
Давление Па	400
Воздухообмен, м3/час	800
Применение	Для офиса / Для магазина / Для дома / Для вентиляции
Серия модели	Climate
Напряжение Вт	220
Мощность, кВт	0,44
Фазность	1
Состав	Оцинкованный
Назначение	Общее / Коммерческое / Промышленное / Специальное
Вид установки	Приточно-вытяжная
Тип рекуператора	Пластинчатый
Вес	60 кг
Мощность нагревателя кВт	9,0
Размер мм	В-304 Д-786 Ш-1202
Метод нагрева	Водяные
Тип установки	Горизонтальная
Гарантия от производителя, мес	24
Вентиляционные установки	да
Пульт управления	да

Серия установок Climate представляет собой самый популярный в настоящее время класс вентиляционного оборудования, совмещающих систему приточно-вытяжной вентиляции и кондиционер в компактном теплоизолированном корпусе со встроенной системой автоматики.

Все мы знаем, что КАЧЕСТВО ВОЗДУХА в помещении определяется не только количеством кислорода, но — в значительной мере — отсутствием механических (пыль), химических (испарение от мебели, строительных и отделочных материалов), органических (дым, пыльца, микроскопические клещи) и других загрязнений. Повысить КАЧЕСТВО и КОМФОРТНОСТЬ окружающего нас микроклимата помогают системы приточно-вытяжной вентиляции.

Основное предназначение универсальной системы Climate прямоточная (без рециркуляции) подачи в помещение очищенного нагретого или охлажденного наружного воздуха с автоматическим поддержанием заданной пользователем температуры в помещении.

• Установка поддерживает необходимый баланс приточного и вытяжного воздуха в обслуживаемом помещении или создает нужный дисбаланс.
• Через систему воздуховодов свежий, отфильтрованный, подогретый или охлажденный воздух устремляется в Ваше помещение.
• Отработанный, влажный и наполненный испарением и воздух выбрасывается наружу.
• Таким образом, и днем и ночью квартира (дом, офис) проветривается даже тогда, когда закрыты все окна.
• Свежий воздух способствует повышению работоспособности, одновременно снижая риск заболевания простудными, аллергическими инфекционными заболеваниями.

L — Приток слева если смотреть на установку со стороны улицы.

R — Приток справа если смотреть на установку со стороны улицы.

**E — electrical heater (электрический нагреватель)

*** W — water heater (водяной нагреватель)

****установки Climate 31,35,38 поставляются с встроенными отсечными клапанами.

***** у установок Climate 35,42,50 блок управления находится со стороны вытяжки, в остальных случаях, блок управления находится со стороны притока.

****** в зимний период, для установок с водяным калорифером совместная работа теплового насоса и калорифера возможна только при применении незамерзающего теплоносителя, при необходимости требуется указать при заказе.

Методы обвязки

Регулирующий арматурный каркас (обвязка калорифера приточной вентиляции) в зависимости от используемого источника поступления нагретой воды зачастую осуществляется двумя способами:

• применение двухходовых вентилей – в случаях использования городской сети, в которой не фиксируется расход обратного количества воды, существует только необходимость поддержания постоянства температуры;
• использование трехходовых вентилей – в случаях потребления с бойлера или котельной, где строго фиксируется расход обратного объема воды, а любые изменения влияют на нормальное функционирование всей системы. Также вам будет полезно прочитать как организовать вентиляцию в котельной загородного дома.

Установка узла обвязки

Определение необходимого значения мощности установки

При подборе нагревательного оборудования для обустройства приточной вентиляции нужно в обязательном порядке произвести расчет необходимых показателей:

• производительности на основе наружного воздушного потока окружающей среды;
• давления, которое создается работой вентиляторов;
• общей мощности нагревательного прибора;
• площади трубоотводов подачи воздуха;
• допустимой нормы возникновения различного рода шумовых эффектов;
• скорости проникновения воздушных потоков.

Особое внимание уделяется определению уровня мощности калорифера. Процесс установки калориферов применяется в приточных вентиляционных системах в целях нагрева внешнего воздуха преимущественно в холодное время. Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе

Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора

Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе. Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора

Процесс установки калориферов применяется в приточных вентиляционных системах в целях нагрева внешнего воздуха преимущественно в холодное время. Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе. Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора.

Выполняя расчет калорифера приточной вентиляции

• возможность применения разного типа питания;
• трехфазное подключение необходимо при использовании калорифера мощностью более 5кВт. В данном случае трехфазное питание является наиболее приемлемым вариантом, поскольку при этом ток будет гораздо ниже.

Максимально допустимое значение тока, потребляемого калориферным оборудованием, рассчитывается на основе довольно простой формулы:

I = P (мощность) /U (напряжение питания)

Для однофазного напряжения значение U приравнивают к 220В, при трехфазном питании – 660В. Немаловажным параметром также является температура приточного воздушного потока при нагревании калорифера заданного параметра мощности, которая рассчитывается по формуле:

T =2.98 x P (мощность) / L (производительность вентиляционной системы)

Стандартные значения рассчитываемой мощности калориферной установки для квартир и домов может составлять 1-5кВт и 5-50кВт – на предприятиях или в офисе. В случаях невозможности применения электрического типа калориферного прибора с заданной мощностью, следует прибегнуть к установке водяного калорифера, который использует в виде основного тепла воду из различных систем отопления, в том числе автономное или центральное.

В целом, в небольших помещениях целесообразнее устанавливать калориферы для приточной вентиляции на электрической основе, так как они удобны в эксплуатации и не занимают много времени при установке. Для строений с большой площадью наилучшим вариантом станет монтаж водяных калориферов, благодаря которым значительно экономится электроэнергия и уменьшаются энергозатраты, необходимые для подогрева воды.

Правила эксплуатации калорифера

Для правильной и бесперебойной работы нагревателей для систем приточной вентиляции важно соблюдать следующие правила эксплуатации:

1. Нужно поддерживать определенный состав воздуха в здании. Требования к воздушным массам в помещениях разного назначения перечислены в ГОСТ № 2.1.005-88.
2. При монтаже надо соблюдать рекомендации производителя, придерживаться технологии установки.
3. Нельзя подавать в прибор теплоноситель с температурой выше 190 градусов. У некоторых моделей этот порог меньше, о чем сказано в технической документации.
4. Давление жидкой среды в теплообменнике должно быть в пределах 1,2 МПа.
5. Если нужно нагреть воздух в холодном помещении, то его подогревают плавно. Повышение температуры в течение часа должно составить 30 градусов.
6. Чтобы жидкость не замерзла в теплообменнике и не разорвала трубки, нельзя допускать охлаждения окружающих воздушных масс вокруг прибора ниже нуля градусов.
7. В помещении с высоким уровнем влажности устанавливают агрегаты со степенью защиты от IP66 и выше.

Производители водяных нагревателей не рекомендуют выполнять их ремонт самостоятельно. Лучше доверить эту работу сотрудникам сервисного центра

Не менее важно перед покупкой правильно рассчитать мощность прибора, чтобы он обеспечивал должную производительность и не работал вхолостую

Принцип работы

Вентилятор, теплообменник и конвектор – так в общих чертах выглядит водяное нагревательное устройство.

Принцип работы приточной вентиляции таков:

1. Воздушный поток поступает в специальные воздухозаборные решётки, предохраняющие от попадания в каналы вентиляции насекомых, мелких предметов, птиц, животных.
2. Фильтры очищают воздух от загрязнений, вредных веществ, пыли.
3. Калорифер при помощи тепла, поступающего от водяной магистрали, нагревает его до нужной температуры.
4. Рекуператор смешивает вновь поступающий воздух с нагретым.
5. Вентилятор подаёт прогретые воздушные массы в помещение, а диффузор распределяет их равномерно по всей площади.
6. Шумопоглотители снижают звуковую мощность работающей установки.
7. В случае отключения подачи воздуха срабатывают клапаны, не допускающие поступления холодного воздушного потока внутрь помещения.

Пример использования воздухонагревателя VOLCANO в помещении шиномонтажа (температура воды +90 ºС)

Калорифер, не имеющий собственного нагревателя, состоит из двух основных элементов:

• Теплообменник, конструкция которого представлена системой трубок из металла – вода, поступающая из общей системы отопления, достигает здесь необходимой температуры.
• Встроенный вентилятор, разгоняющий прогретый воздушный поток по всей территории.

Что такое рекуператор и калорифер

Представим, что нужно не просто сделать вентиляцию в доме, вдобавок добиться соответствия двум критериям:

1. Принудительное нагнетание воздуха.
2. Обогрев помещений при необходимости.

Заявленным требованиям удовлетворяет рекуператор в комплексе с дополнительным оборудованием. Целью мероприятий по дооборудованию зданий является:

1. Уменьшить затраты энергии на обогрев, снабдив помещения свежим воздухом с улицы.
2. Контролировать влажность, беречь пары воды по мере возможности.
3. Выполнять контроль за работой системы вентиляции.

Немало энергии тратится зимой. Причина: на улице холодно, плюс вентиляция уносит в трубу львиную долю. Если сделать так, чтобы вентиляция привносила тепло? Смотрите: если заберем холодный воздух на улице, объем необходимо нагреть, впереди траты на электричество и прочие энергоносители. Сократим потребление: за счет энергии выбрасываемого на улицу воздуха, отбираемой при выходе из строения.

Поток движется по траектории замкнутой восьмерки (знак бесконечности), отдает часть тепла входящему снаружи воздуху. Через специальную проницаемую мембрану значительная часть пара попадает в нагреваемый поток. Воздух становится влажным и не сушит помещения. Поговорим, как работает рекуператор, зачем нужны калорифер с вентилятором.

В указанном узле и стоит рекуператор, замыкающий восьмерку. Воздух с улицы встречается здесь в обменнике с комнатным, но струи по площади (протяженности) разделены проницаемой для воды мембраной. Под действием холода влага конденсируется по ткани, под действием силы тяготения начинает просачиваться вниз к сухому холодному потоку с улицы. В результате поток одновременно через мембрану получает тепло и обогащается влагой (улучшает состояние иммунитета жильцов, оставляя слизистые в нормальном состоянии). Это не всё.

Для функционирования системы необходимы вентиляторы. Как правило, вытяжной, расположенный в корпусе рекуператора. Допускается два:

• на входе комнатного воздуха;
• на выходе свежего воздуха.

На каждом повороте воздуховода теряется 10% мощности. Итоговая делится между комнатами и этажами. Температура бывает недостаточной для поддержания микроклимата. Единственный маленький рекуператор не осилит такую нагрузку. Здесь пригодится калорифер.

Калориферы водяные для приточной вентиляции

Основная область использования калориферов — здания или помещения, в которых по разным причинам не имеется возможности установить радиаторы. Например, при больших объемах помещений радиаторы попросту не справятся напротив, будет наиболее эффективным. Наиболее рациональным расположением водяных калориферов является приточная вентиляционная линия, поскольку нагревать выводимый поток нецелесообразно.

Кроме отопления, активно применяется подогрев приточной струи, используемый для сохранения уже имеющегося тепла в помещении. Если производится транспортировка свежей струи по продолжительной линии воздуховодов, то на них без подогрева воздуха будет накапливаться конденсат, что создаст массу проблем эксплуатационного характера. Для решения всех этих вопросов применяются водяные воздухонагреватели.

Воздухонагреватель водяной: принцип работы и конструкция

Наиболее распространенным типом являются. Они пришли на смену пластинчатым конструкциям, менее удачным в обслуживании и требующим периодического обслуживания в довольно трудоемкой форме.

Смотреть корзину В корзину / Детали

8 100 ₽ОтложитьОтложить Сравнить

Смотреть корзину Детали

Смотреть корзину Детали

Смотреть корзину В корзину / Детали

Нагреватель

Основной элемент нагревателя — стальная трубка, на внешнюю поверхность которой нанесено алюминиевое оребрение. Эти ребра служат теплоотдающей поверхностью, площадь которой в сумме получается достаточно большой. При этом, полный наружный диаметр трубок (вместе с оребрением) составляет 37 мм, а сама трубка — 16 мм, поэтому глубина ребер относительно невелика и не вызывает опасности заполнения грязью, пылью или иными посторонними материалами, снижающими теплоотдачу. Расстояние между ребрами составляет 2,8 мм, что позволяет сохранять тепло даже при интенсивном обдуве, делая работу устройства высокоэффективной.

Трубки

Трубки установлены в плоскую прямоугольную раму в 2, 3 или 4 ряда. Расстояние между осями трубок способствует максимальной теплоотдаче от их поверхности. Подача воздушного потока производится при помощи осевого или радиального вентилятора, это зависит от места установки прибора и специфики его работы.

Установка

Для установки калорифера корпус (рамка) имеет несколько продолговатых монтажных отверстий на фланцевых креплениях. С их помощью приборы могут устанавливаться в систему воздушных каналов, в проемы или иные опорные конструкции. Иногда применяется отдельная установка, когда прибор обслуживает помещение определенного размера и не встроен в общую систему обогрева или вентиляции.

Первый опыт эксплуатации

Эксплуатация и первые замеры:

• с 30 сентября температуру подающей воды подняли до 40 °С.
• при этой температуре система нормально работает при скорости 40 % (около 150-200 м3/час), максимальная температура в канале до 28 °С (на фото выше). И это при выключенном рециркуляционном насосе.
• если включить насос, то трехходовой кран находится в почти закрытом положении. Это обнадеживает, что есть запас по мощности.

Сделал замеры по счетчикам всех квартир на площадке за 2 суток при выключенном насосе

• 2-х комнатная 85 м2 — 78 кВт*час
• 1-х комнатная 50 м2 — 44 кВт*час
• 1-х комнатная 45 м2 — 43 кВт*час
• 3-х комнатная 110 м2 — 76 кВт*час

Следующие 2 суток при включенном рециркуляционном насосе

• 2-х комнатная 85 м2 — 77 кВт*час
• 1-х комнатная 50 м2 — 44 кВт*час
• 1-х комнатная 45 м2 — 41 кВт*час
• 3-х комнатная 110 м2 — 77 кВт*час

Можно сделать предварительные выводы, что:

• приточка не влияет на потребление соседей, как минимум при текущих параметрах.
• радует, что я не зря потратил много сил на утепление наружных стен — на отопление я трачу как двушка

Завершился первый месяц эксплуатации.

• был неприятный момент — выключали электричество во всем доме. При этом остановились и насосы отопления в подвале
• приточка пыталась несколько перезапуститься автоматически, но у меня был выключен рециркуляционный насос и она каждый раз падала по аварии замораживания калорифера.
• отключил автоматический рестарт и купил бесперебойник для питания насоса.

Первый месяц эксплуатации — октябрь 2013:

• Показания счетчиков
  • вода — 983 кВт*час, включая батареи
  • электричество на приточку — 42 кВт*час (два дня была низкая температура воды, включался электрический калорифер)
  • в прошлом году приточка грелась от электричества — потратил 340 кВт*час.
• Показания счетчиков отопления квартир на площадке (за месяц):
  • 2-х комнатная 85 м2 — 1102 кВт*час
  • 1-х комнатная 50 м2 — 561 кВт*час
  • 1-х комнатная 45 м2 — 608 кВт*час
  • 3-х комнатная 110 м2 — 983 кВт*час

Второй месяц эксплуатации — ноябрь 2013:

• Показания счетчиков
  • вода — 1170 кВт*час, включая батареи
  • электричество на приточку — 39 кВт*час
• Показания счетчиков отопления квартир на площадке (за месяц):
  • 2-х комнатная 85 м2 — 1132 кВтчас. Среднее — 13,3 кВтчас/м2
  • 1-х комнатная 50 м2 — 554 кВтчас. Среднее — 12,5 кВтчас/м2
  • 1-х комнатная 45 м2 — 627 кВтчас. Среднее — 12,3 кВтчас/м2
  • 3-х комнатная 110 м2 — 1170 кВтчас. Среднее — 10,6 кВтчас/м2

За первые три месяца эксплуатации на электричестве сэкономил 3000 кВт — около 10 000 руб.
