Домофон с видеокамерой для квартиры — критерии выбора и особенности установки

Принцип работы и устройство видеодомофонов для квартиры

Вызывная панель

Все домофоны делятся на однопользовательские и многопользовательские устройства. Принцип действия основан на вызове нужного абонента с вызывной панели или автоматической идентификации вызывающего, распознавании посетителя, разблокировке электромагнитного замка или электрозащелки.

Вызывная панель

Панель идентифицирует посетителя несколькими способами:

• видеокамерой с инфракрасной подсветкой или без нее;
• микрофоном;
• динамиком;
• кнопкой набора абонента или цифровой панелью для многоабонентских моделей;
• считывателем электронного ключа или метки.

Индивидуальный код ключа зашит в памяти контроллера. При передаче со считывателя микроконтроллер сравнивает брелок с записанным. При положительном решении контроллер выдает сигнал на открытие замка двери.

Вызывная панель изготавливается в антивандальном исполнении — из толстого металла с защитой диафрагмы видеокамеры триплексом или ее углублении в корпус. Некоторые вызывные панели имеют порты для подключения дополнительных видеокамер.

При наличии дисплея будет отображаться последовательность набора цифр.

Внутренняя панель

Это устройство без антивандального корпуса внутри квартиры или дома с кнопками управления. Может иметь трубку или быть без нее, работать как голосовой интерком. Чаще люди предпочитают классический вид устройства с экраном и подключенной трубкой. Такое устройство позволяет общаться с посетителем без повышения голоса.

Внутренний блок состоит из средства передачи аудио и видеосигналов, кнопки разблокировки замков, набора кнопок управления панелью, динамика, микрофона.

Замки

Есть магнитные и электромеханические защелки. Открываются с вызывной панели ключом, меткой, изнутри квартиры — нажатием кнопки разблокировки, кнопкой с обратной стороны входной двери или калитки. При выборе домофона нужно выяснить, с какими замками он работает.

Электромеханическая защелка при отключении питания чаще всего остается закрытой. Если злоумышленник перережет провод питания, все равно не сможет проникнуть внутрь. Открыть ее можно как снаружи — ключом, так и изнутри — нажатием клавиши разблокировки. У внешнего замка есть слабости — обмерзание замочной скважины и примерзание запора защелки.

Электромагнитный замок открывается только с помощью команд исполнительных устройств. При исчезновении питания автоматически разблокируется. Поэтому используется в многоквартирных домах, чтобы при ЧО жильцы свободно вышли наружу. Это делает их уязвимыми, но таково требование пожарной безопасности для многоквартирных домов. В относительно теплом помещении не подвержен обмерзанию. При монтаже мощный электромагнит устанавливается на дверную раму, а пластина магнитопривода — на двери. Под действием электрического тока катушка электромагнита возбуждается и металлическая пластина притягивается. В обиходе используются электромагниты с усилием 150 — 400 кг. На входные двери устанавливаются модели 300 — 400 кг.

Блок сопряжения

Почти всегда идет отдельно. Необходим для подключения к системе контроля доступа подъезда. От типа СКУД меняется принцип работы блока.

Аналоговая координатно-матричная система адресации использует многожильный кабель. Разные группы отвечают за передачу единиц, десятков номера абонента. Блок сопряжения имеет гальваническую развязку. Для номера квартиры выбираются всего 2 провода, соединяющие абонентский прибор с вызывающим. При координатно-матричной системе для соединения 99 абонентов требуется не так много проводов — всего 20.

Цифровая система адресации подключается к СКУД подъезда. Для правильной работы выставляется перемычками номер квартиры.

Блок питания

От него запитываются домофонные системы. Жестких требований не выдвигается, кроме расположенных на открытом воздухе – их степень защиты IP67 или IP68. Вместо блоков питания для увеличения надежности работы объекты оборудуются источниками бесперебойного питания с аккумулятором. При кратковременном отключении электроэнергии СКУД переключится на питание от аккумулятора, что позволит успешно функционировать от десятков минут до нескольких часов — зависит от емкости аккумулятора.

Переговорное устройство

Переговорное устройство

Изготовленное в виде трубки ничем не отличается от стандартного телефонного аппарата. Его используют для связи абонента с посетителем. Так поддерживается визуальный и звуковой контакт.

Трубка состоит из микрофона с транзисторным усилителем, динамиком. Последний может исполнять роль зуммера. При нажатии кнопки разблокировки замка изменяется сопротивление телефонной линии. Оно является сигналом для микропроцессора к открытию.

Популярные модели видеодомофонов: сравнительный анализ

Возможность приобрести оборудование с учетом собственных требований обеспечивается их большим выбором на российском рынке. Однако практически все домофоны с видеонаблюдением выполняют один набор функций:

• обеспечение зрительной и звуковой связи домовладельца с посетителем;
• дистанционное управление работой электромагнитного замка;
• контроль ситуации на лестничной площадке, территории перед подъездом.

В числе наиболее популярных сегодня моделей видеомофонов продукция марки Vizit и Commax. Первая компания является лидером на российском рынке среди производителей данного оборудования. На многих объектах в стране используются приборы Vizit и уже успели доказать свое качество. Оборудование корейской компании Комакс тоже зарекомендовала себя на нашем рынке с положительной стороны.

Подробнее о некоторых моделях:

Домофон с видеонаблюдением: общая информация

В отличие от традиционного дверного глазка видеодомофон позволяет обеспечить более широкие возможности для владельца жилья. С помощью прибора можно не только поговорить с посетителем, но и увидеть его. Такое оборудование позволяет полностью контролировать ситуацию на территории, на которой находится домовладение, если на ней установлены камеры. В таких случаях организовывается пульт управления, где на мониторы выводится картинка и в случае подозрительных личностей, охранник или другое лицо, может своевременно принять меры по их задержанию.

Модель видеодомофона стандартной комплектации включает:

• блоки вызовы и коммуникации;
• монитор;
• дверной доводчик, электромагнитный замок;
• кнопки разблокировки двери (находятся на выходе).

Где купить видеодомофон для квартиры: цены на популярные модели

Стоимость видеодомофонов для квартиры варьируется в широком диапазоне. Если вы решили купить видеодомофон для квартиры и планируете его подключить к подъездному домофону, предлагаем со средними ценами на наиболее популярные модели:

Фото	Модель	Особенности	Средняя цена (по состоянию на декабрь 2017), руб.
	Falcon Eye FE-4СHP2/VIZIT	Подключение дополнительной камеры и трех панелей вызова. Возможность соединения с аудиодомофоном CYFRAL, VIZIT, ЭЛТИС.	7 760
	Commax CDV-43K VZ	Монитор 4,3 дюйма. До трех панелей вызова. Дополнительная камера. Сенсорное управление	6 100
	TANTOS LILU VZ	Монитор 4,3 дюйма. До двух вызывных панелей.	6 800
	FalconEye FE-101wt	Экран 10,1 дюйма. Установка до 4 камер ИК-подсветкой. Подключение до двух панелей вызова. Возможность формирования системы из четырех мониторов. Допускает подключение к городскому телефону и интеркому. Запись видео о сохранение фото.	14 400
	Kenwei (IIS) SA20C- PHM200	Сенсорное управление. Проводное подключение. Экран 10 дюймов. Четырехканальное видео. Память до 32 Гб. Допускает подключение к городскому телефону.	20 300
	Элтис VM500-5.1CLM	Способен сохранять до 500 снимков. Допускает формирование сети из четырех мониторов и подключение до 4 четырех камер.	9 440

Watch this video on YouTube

Watch this video on YouTube

Предыдущая ИнженерияПособие тем, у кого плохая память: как открыть домофон без ключа
Следующая ИнженерияЗаземление в частном доме своими руками 220 В: безопасность проживающих

Схема подключения видеодомофона в квартире

Сначала определитесь с местом, где будет находиться дисплей.

Лучше всего подойдет место наиболее близко расположенное к щитку, поскольку от него идет кабель в проводных моделях.

Как правило, закрепляют устройство на уровне глаз, кабель проводят к входной двери.

Следующим шагом является закрепление зарядки и подключение остальных проводов.

Обратите внимание на фазный и нулевой ‑‑ они обязательны, без них работать устройство корректно не будет. Потом же нужно провести кабель питания и видеонаблюдения

Последним штрихом будет монитор

Потом же нужно провести кабель питания и видеонаблюдения. Последним штрихом будет монитор.

Подключаем домофон

Если вы решили подключить всё самостоятельно, действуйте по такой схеме: желтый ‑ общий, белый ‑ видео, красный — звук,  синий ‑ +12. Это и продемонстрировано выше.

После того, как вы разберетесь с подключением в квартире, можете переходить к уличному.

В случае, если у вас устройство действует на основе электромагнитного замка и специальным доводчиком, вам нужно будет осуществить монтаж.

Если у вас другой тип, то можете сразу устанавливать камеры.

Как правило, их устанавливают на высоте полтора метров от пола.

Потом уже подключают источник питания и соединяют все провода методом скрутки.

Типы видеодомофонов

Аналоговая система установлена в старых многоэтажных постройках. Передача информации осуществляется по кабелю, подключение происходит через блок сопряжения, выбор монитора может быть с сенсорным экраном и громкой связью. Аналоговые видеодомофоны совместимы со многими современными панелями вызова, возможность соединения в единую сеть Интерком, для работы требуется отдельная Sim карта и переадресация адресов. В инструкции к изделию обычно указано количество мониторов, которые можно подключить.

Цифровые видеодомофоны — это современная модель, которая передает информацию через сетевой кабель или через Wi-Fi. В новостройках или загородном доме установка такой системы, включение ее в программу «умный дом» не вызовет никаких трудностей, а вот совместить ее с обычной вызывной панелью не всегда возможно. Стоимость цифрового видеодомофона выше варианта аналогового.

Особенно популярными являются видеодомофоны с наличием датчика движения. Запись включается при появлении объекта в поле зрения прибора. Такой режим позволяет экономно расходовать память сервера или карты. Еще один вариант модели — это устройство с встроенным в монитор датчиком. Как она работает: когда поступает звонок, хозяин начинает двигаться к монитору, в это время включается видео и звук. С помощью голосовой команды на звонок можно ответить или проигнорировать его, сделав фото гостя.

Видеодомофоны со встроенным регистратором помогают контролировать ситуацию на лестничной площадке или территории возле дома, одновременно записывая всю информацию. Устройство передает сигнал на подключенный гаджет, передавая на него видео в реальном времени.

Наиболее удобным в установке является беспроводной видеодомофон: не нужны кабели, провода. Устройство работает на радиочастоте, при этом между монитором и вызывной панелью не должно быть более 100 м. Можно подключиться по Wi-Fi с помощью специального блока. Минусом системы является чувствительность к непогоде.

На что обратить внимание при выборе видеодомофона, какие значимые параметры учесть:

• Способ подключения;
• Необходимые опции;
• Характеристики камеры;
• Параметры монитора: чем больше диагональ и разрешающая способность, тем качественнее будет изображение. Предпочтение размеру от 4 дюймов;
• Тип и число вызываемой панели;
• Способ управления: кнопочный или сенсорный, первый более надежный, легко ремонтируется, второй – современный, но ремонт обойдется дороже кнопочного;
• Возможность записи, наличие датчика движения.

Цифровой видеодомофон относится к передовому сегменту гаджетов. Они работают через сети интернет и дают высокое качество изображения, звука, дополнительные функции. Наблюдать все можно через подключенный компьютер или смартфон. Монтаж и обслуживание цифровой системы должны осуществлять квалифицированные специалисты.

Предлагаем обзор некоторых наиболее популярных моделей.

Основные производители домофонного оборудования

На данный момент отечественный рынок домофонного оборудования поделены между четырьмя основными производителями:

• Vizit (Российский производитель). Выпускает изделия, полностью адаптируемые к суровым условиям эксплуатации в любой точке России. Номенклатура товара довольно разнообразна: многопользовательские системы, устройства для индивидуального использования. Основным отличием изделий является высочайшая прочность, надежность и ремонтопригодность.

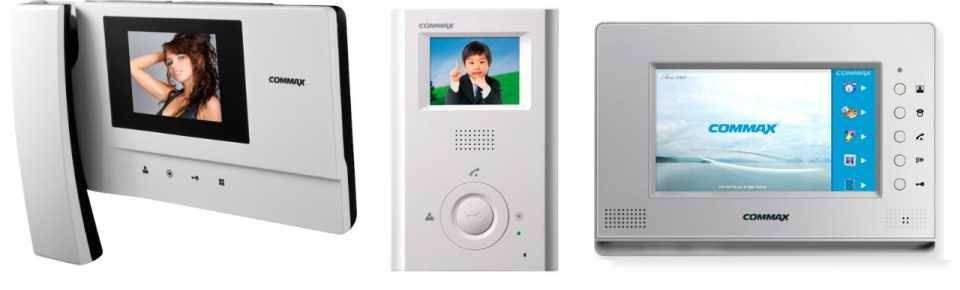

• Commax, Slinex, Kocom (Китай и Южная Корея). Их изделия принадлежат к единому ценовому диапазону. Качество и функциональные особенности довольно высоки. Устройства адаптированы к эксплуатации в Российской Федерации.

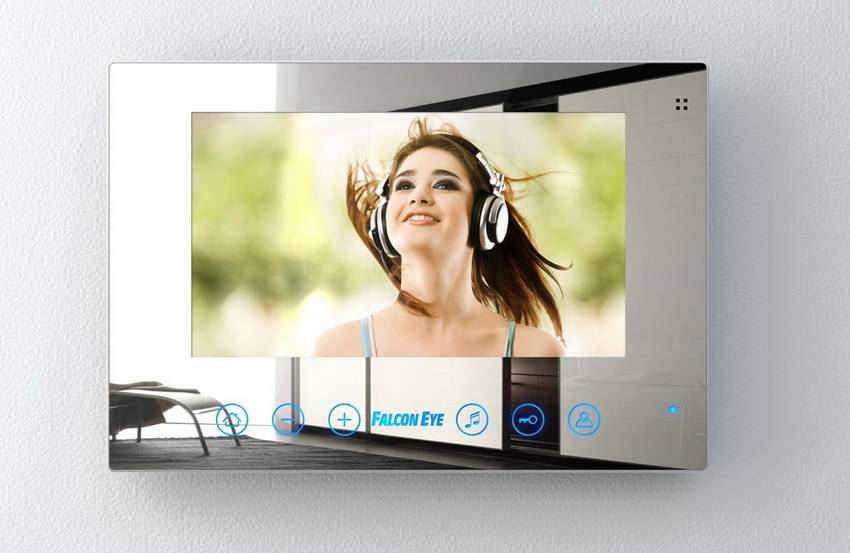

Видеодомофоны Falcon

Продукция компании Falcon занимает достойное место на рынке охранных систем. Это высококачественное оборудование представлено широким модельным рядом, имеющим большое количество разнообразных функций.

Видеодомофоны для квартиры этого бренда имеют цветной экран с расширением 800 х 480, 4-проводную схему подключения, формат сигнала PAL/NTSC. Управление замком осуществляется с помощью вызывной панели. Устройство поддерживает до 16 мелодий звонка. Многие модели поддерживают карты micro sd до 32 ГБ, что дает им возможность снимать фото и видео.

Например, видеодомофон Falcon FE-Slim является самым тонким экземпляром на рынке производителей. Его толщина всего 9 мм. В совокупности с другими характеристиками такими как алюминиевый корпус и полностью сенсорный экран, устройство становится привлекательным вариантом для приобретения.

Видеодомофоны производства Falcon имеют цветной экран высокого разрешения

Довольно распространена также модель Falcon Eye FE-71 TM. Широкоформатный 7-дюймовый экран, русскоязычное меню, возможность производить видеосъемку с 4-х цветных видеокамер и просматривать картинку. Вместе с видеодомофоном для квартиры купить также можно автоответчик, будильник и фоторамку, которые являются дополнительными встроенными функциями.

VIZIT

Производители охранных систем VIZIT стоят у истоков проектирования домофонов. Ассортимент данной фирмы отличается незамысловатостью устройств выполненных с цветным и черно-белым экраном. Видеодомофоны легко подключаются почти ко всем подъездным домофонам. Поэтому вы можете купить для квартиры модель, которая будет подходить под все ваши требования.

Обычно настройки видеодомофонов VIZIT регулируются при помощи кнопок на корпусе устройства. Сам экран включается в момент поступления входящего вызова или при снятии трубки. Обычно к монитору одновременно подключают сразу несколько камер видеонаблюдения. Но отличительной особенностью мониторов VIZIT является невозможность одновременного выведения на экран изображения сразу со всех камер наблюдения. Просматривать видео можно лишь поочередно переключаясь между камерами.

Все модели данной марки имеют маркировку:

• S – видеодомофон со встроенным в корпус блоком питания
• C – цветное изображение;
• M – есть видеопамять.

А в остальном принцип работы «Визитов» ничем не отличается от остальных. Есть световая индикация всех режимов работы. Особенно это удобно когда поступают одновременные вызовы с разных вызывных панелей. Индикация поможет пользователю сориентироваться и правильно ответить на входящие звонки.

Также некоторые видеодомофоны данной марки умеют открывать электромагнитные замки при помощи отдельной кнопки DOOR.

СХЕМА ПОДКЛЮЧЕНИЯ ВИДЕОДОМОФОНА

Я провел натурный эксперимент, порылся в интернете и с третьей попытки нашел видеопанель, со схемой, которая меня вполне устроила. А немножко пояснений нарисовал на ней и кое что напишу словами.

Один предварительный совет: не надо забивать себе голову в попытках разобраться в опциях, которые на данном этапе вам не нужны.

Например, для целей, которые я преследую написанием этой статьи мне абсолютно не важны некоторые моменты. Например, я понимаю, что “PROGRAM”, скорее всего программатор, но на данном этапе мне это не интересно.

Описание я целиком читать не стал, для подключения этого комплекта мне достаточно схемы, а задачи настройки пока не стоит. И вот на этом примере постараюсь показать как подключить видеодомофон, пользуясь минимумом информации.

Кстати, иногда схема размещена на задней крышке монитора, выглядит она примерно также и пояснений, естественно, не содержит.

Итак, мы имеем видеодомофон с возможностью подключения двух вызывных панелей (ВП) плюс 2 дополнительные камеры. С ВП все ясно: соединяются с монитором один в один (берем четырехпроводный кабель, жилы там цветные, и каждый цвет к одинаковому номеру на каждой стороне). Теперь ясно, почему я за полную совместимость оборудования?

Что может неприятного здесь ожидать. По этой четырехпроводке идет, в том числе, видеосигнал от размещенной в вызывном блоке камеры. Если линия достаточно длинная, то на изображении могут появиться помехи. Как выход – применение коаксиального кабеля. Но если мы не знаем где видео клеммы?

Что можно посоветовать:

1. Собираем всю схему на столе;
2. Последовательно отключаем по одному проводнику (не не более одного за раз);
3. На тех двух где изображение пропадет – там и видео;
4. Меняем эту пару на коаксиал.

А вдруг один из найденных проводов общий – туда надо экран (оплетку) подключать, а мы можем сигнальную жилу по ошибке задействовать. Не страшно, в этом случае помеха на изображении будет. Меняем местами экран и центральный проводник (только одновременно с каждой стороны) и все.

Я специально стараюсь написать так, чтобы вы могли уверенно действовать в любой нештатной ситуации. Если для вас это очевидно – извините.

Но, видите, замок и блок питания подключаются отдельно. Кстати, панель может не иметь соединительных клемм. Или иметь их только для подключения электрозамка. В этом случае из корпуса будет выходить жгут из четырех цветных проводов – это для монитора. А клеммы или еще два проводника – для замка.

Как подключить к видеодомофону камеру.

Естественно, монитор должен обладать такой возможностью, поэтому интересуемся этим на стадии выбора устройства. В нашем случае такое возможно, но питание на видеокамеру подается отдельно. Поэтому к видеодомофону подключаются два провода:

• видеосигнал (VIDEO);
• общий или земля (GND).

Их цвета со стороны домофона указываются в инструкции (паспорте). Но если их попутать ничего страшного не произойдет, опять же на изображении будут помехи, которые исчезнут после того как поменять провода местами (на этот раз только с одной стороны!).

Что касается камеры видеонаблюдения как самостоятельного компонента, то варианты ее подключения достаточно подробно рассматриваются здесь, а на этой странице даются советы по ее правильной установке.

Область применения видеодомофонов

Для оборудования характерна широкая область использования. Его устанавливают не только в частных домах или квартирах, но и офисных помещения. Это хорошая возможность, чтобы ограничить доступ внутрь охраняемое объекта, но и обеспечить полноценную систему видеонаблюдения. В последнем случае должно быть подобрана модель с подходящими техническими характеристиками.

Оборудование имеет широкую область использования

Домофон с видеонаблюдением для квартиры

Решив приобрести системы для оснащения квартиры в многоквартирном доме, стоит обратить внимание на:

• характеристики получаемого изображения. Оно может быть не только черно-белым, но и цветным;
• способ общения. Производители предлагают устройства с трубкой или допускающие возможность бесконтактного общения;
• количество каналов;
• наличие функции записи. Такой домофон с видеонаблюдением для квартиры обойдется дороже;
• возможность подключения к подъездной системе;
• способ подключения.

Дизайн устройства очень важен

Видеодомофоны для частного дома

В частном доме видеодомофоны часто используются совместно с электромеханическими замками. С их помощью можно не только контролировать ситуацию около ворот, но и производить удаленное открытие замков на калитке или воротах.

Такие системы намного проще монтировать, так как отпадает необходимость в прокладке проводов. Кроме того они более надежны в эксплуатации, так как исключается вероятность повреждения проводов в процессе последующей эксплуатации. Выбор стоит  сделать в пользу устройства:

• с панелью вызова в антивандальном корпусе;
• допускающего дистанционное управление несколькими дверями;
• с возможностью подключения нескольких трубок или мониторов, предназначенных для общения с посетителями. Особенно если в коттедже несколько этажей. Установка видеодомофона в частном доме должна быть выполнена так, чтобы была возможность ответа сразу из нескольких точек;
• допускающего расширения функциональных возможностей, например, путем подключения детектора движения;
• с энергонезависимой памятью.

Видеодомофон в частном доме позволяет открывать замок на калитке

Модели для офиса

При выборе подходящего варианта для офисного помещения стоит обратить внимание на количество абонентов. Производители предлагают устройства, оснащенные специальными панелями, позволяющими получить доступ в конкретное помещение

Также стоит обратить внимание на:

• качество картинки и размер монитора. Изображение может быть цветным или черно-белым;
• наличие многоканального подключения. Такой вариант предпочтительней, так как позволяет установить панель вызова у ворот и непосредственно около офисного помещения;
• совместимость с многоканальными подъездными домофонами. Это имеет принципиальное значение при установке оборудования в большом бизнес-центре;
• комплектность. Необязательно приобретать устройства с трубкой вызова. Можно отдать предпочтение системе «hands free»;
• производителя. Оборудование, изготовленное под известными торговыми марками, отличается повышенным уровнем надежности;
• тип вызывной панели. Бывают накладными и встраиваемыми;
• тип замка.

Доступ в офис можно ограничить не только с помощью домофона

Установка видеодомофона в квартире: рекомендации и советы

Произвести установку домофона с видеонаблюдением можно двумя способами: вызвать специально обученных мастеров или же сделать это самостоятельно. Если прибегнуть к первому способу установки, то фирма сделает подключение «под ключ». Работники имеют весь необходимый инструмент, изучат оптимальные методы расположения согласно техническим возможностям системы и пожеланиям заказчика, проведут монтажные работы, испытают правильность подключения на предмет работы аудио и видеосоединения.

Для установки и настройки видеодомофона лучше всего воспользоваться услугами специалистов

Огромным плюсом подключения видеодомофона специалистами станут гарантийные обязательства по поводу дальнейшего обслуживания. Это дает уверенность, что при малейшем сбое можно будет прибегнуть к помощи обученных мастеров.

Стоит также учесть, что цена установки видеодомофона в квартиру практически равна стоимости самого прибора. Она колеблется в пределах 3-5 тысяч рублей. Договариваясь об услуге нужно обязательно оговорить, что входит в прейскурант. Дополнительными затратами могут стать такие работы, как прокладывание кабеля, сверление отверстий, штробление, крепеж системы и многое другое.

Если все же хозяева решили сэкономить и приступить к делу самостоятельно, то, во-первых, нужно досконально изучить инструкцию по эксплуатации прибора, а, во-вторых, определиться с местом установки.

Подобрав необходимый инструмент можно приступать к работе. Для начала необходимо найти кабель, идущий от подъездного домофона. Он обычно находится в специальном щитке на лестничной площадке. Его удлиняют, посредством дотачивания дополнительного метража. Здесь нужно учесть, что на расстоянии более 30 м сигнал может быть утерян.

Схема расположения элементов видеодомофона для квартиры

Прокладка кабелей осуществляется путем закладывания их в специальные пластиковые каналы или же в специально проштробленные в стенах каналы. Второй вариант более трудоемкий, но если правильно и аккуратно заделать поврежденную поверхность стен штукатуркой никаких внешних признаков работ никто не заметит. Использование кабель-каналов намного сокращает потраченное время, но может слегка подпортить интерьер.

Далее можно переходить непосредственно к установке монитора. Он закрепляется на дюбели, в которые вкручиваются саморезы. Рекомендуется прикреплять кронштейны на высоте 150-160 см. На такой высоте наиболее удобно их использование для человека среднего роста. Следующим этапом проводят подключение проводов, запускают систему, программируют первоначальные настройки.

Все работы должны в обязательном порядке проводиться строго по инструкции.

Существуют модели видеодомофонов с возможностью подключения нескольких видеокамер и переговорных устройств

Falcon

Продукция этой молодой компании появилась в России в 2005 году и сразу полюбилась отечественному пользователю. Стильные, современные, многофункциональные приборы для видеоконтроля выпускаются в различных категориях цен. Любой видеодомофон Falcon, стоит ли он недорого или является элитным, отработает свою цену на совесть. Надежность – главная концепция компании Falcon.

Falcon Eye FE-74R

• Цена: 7 680 рублей.
• Характеристики: Бюджетный вариант записывающего видеодомофона, который можно подключать к координатной (подъездной) панели, подойдет для квартиры или офиса. Размер экрана – семь дюймов. Тип карты памяти – micro-SD. Работает в режиме Hands free (без трубки).
• Основные плюсы: множество функций, не свойственных бюджетной технике, максимальный объем памяти 32 Гб, установка времени, функция детекции движения.
• Минусы: их нет. Отличное соотношение цена-качество.

Falcon Eye FE-101wt

• Цена: 29930 рублей.
• Характеристики: Видеодомофон имеет огромный экран (10,1 дюйма), возможность дополнительного подключения четырех камер с ИК-подсветкой, двух панелей вызова. Можно объединять в систему до четырех мониторов. Городской телефон и интерком присоединяются к устройству. Ведется запись видео и сохранение фото.
• Плюсы: надежность и долговечность, автоответчик, великолепный дизайн, цифровая фоторамка.

• Минусы: высокая цена.
