Как выбрать надежный строительный вибратор

Классификация вибраторов для бетона

На рынке строительный вибратор представлен множеством моделей. Все многообразие выпускаемого промышленностью оборудования для трамбования бетонного раствора можно разделить на отдельные виды по следующим критериям:

• типу установленного привода;
• создаваемому уровню (частоте) колебаний;
• способу утрамбовывания строительного раствора.

Инструмент также делится по мощности на такие группы:

• маломощный и среднемощный (до 2 кВт), который подходит для бытового и полупрофессионального использования;
• мощный (профессиональный, от 2 до 4 кВт мощностью), рассчитанный на постоянное, продолжительное применение при возведении железобетонных конструкций.

Оборудование малой и средней мощности стоит дешевле профессиональных моделей. Оно также имеет легкий вес (до 20 кг) и компактные размеры, что обеспечивает простоту транспортировки. Масса же промышленных аналогов иногда достигает 100 кг.

По типу установленного привода

Выделяют следующие виды вибраторов для бетона:

• электромеханические;
• пневматические;
• с двигателем внутреннего сгорания (моторные);
• гидравлические.

Электрический вибратор (электромеханический) – это работающее от сети виброоборудование, оснащенное однофазным либо трехфазным электродвигателем асинхронного типа (ротор у них короткозамкнутый). При этом дебаланс с эксцентриком подсоединены к концам вала электромотора. Такие модели получили широкое распространение, но они уступают величиной мощности, а также степенью своей автономности топливным (дизельным, бензиновым) агрегатам.

Пневматический вибратор также является популярной разновидностью оборудования для утрамбовывания бетонного раствора. Его функционирование вызвано действием сжатого воздуха, подаваемого компрессорной установкой. Такие агрегаты применяются, главным образом, в промышленных условиях. В зависимости от установленного на оборудовании вида ротационного генератора колебаний различают пневматический шариковый и роликовый вибратор. Параметры вибраций регулируются краном включения (выключения).

Моторные агрегаты работают на бензине или дизельном топливе. Они отличаются высоким уровнем автономности, большой мощностью.

Вибратор глубинный бензиновый CHAMPION

Гидравлический инструмент состоит из гидравлического насоса, систем управления потоком и величиной рабочего давления. Регулировка позволяет устанавливать частоту вибраций согласно требованиям.

По частоте колебаний

По этому критерию вибраторы делятся на следующие разновидности:

• низкочастотные;
• среднечастотные;
• высокочастотные.

У низкочастотных моделей частота вибрации составляет до 3500 колебаний в минуту при большой амплитуде. Такие устройства применяют для утрамбовывания бетонных растворов с наполнителями крупных фракций, характеризующихся малой степенью подвижности.

Низкочастотный глубинный вибратор ODWERK BVR 350

Среднечастотные агрегаты – это универсальный вариант для выполнения работ с различными видами бетонных растворов (особенно со среднезернистым щебнем). При этом частота рабочих колебаний находится в пределах диапазона 3500-10000 вибраций за минуту.

Высокочастотный глубинный вибратор (и поверхностный) выдает более 10000 колебаний в минуту, имеющих маленькую амплитуду. Такое оборудование предназначено для утрамбовывания рабочего раствора с мелкофракционным наполнителем.

Высокочастотный глубинный вибратор для бетона AGP VRN1400

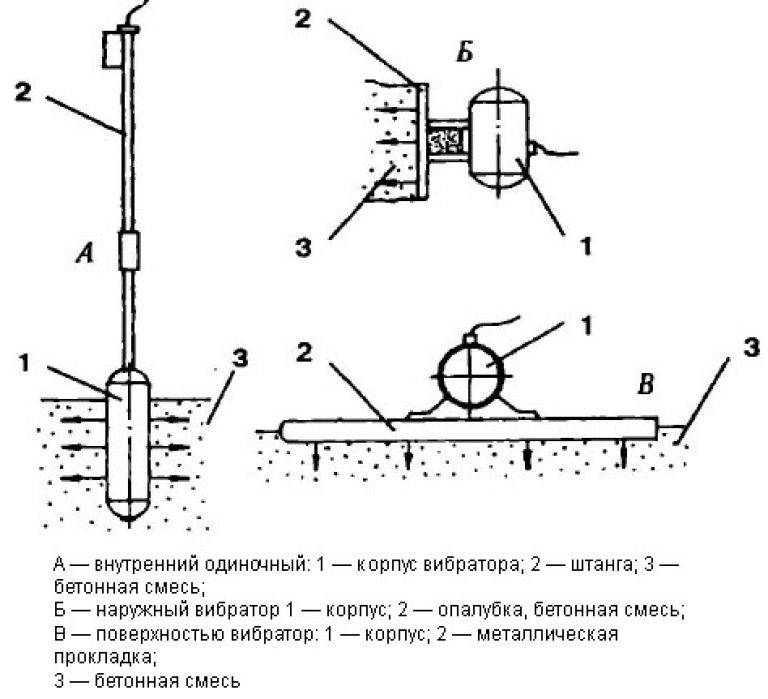

По способу взаимодействия бетонной массой

По способу уплотнения бетона оборудование делится на следующие виды:

• глубинное (погружное);
• внешнее (поверхностное).

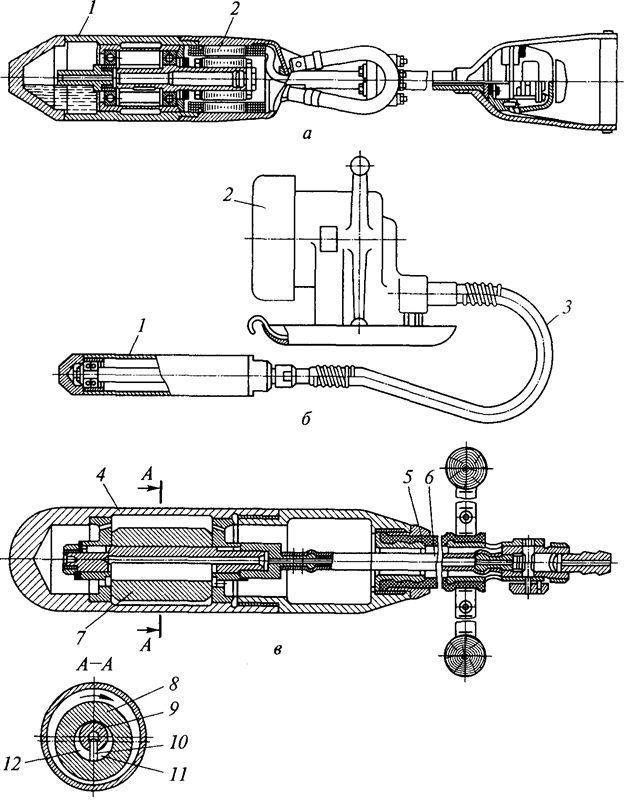

Глубинный вибратор для бетона производит утрамбовывание массы строительного раствора путем погружения в ее толщу вибронаконечника. Последний может подсоединяться к приводу напрямую либо через гибкий вал.

Поверхностный вибратор для бетона в раствор не погружается. При этом колебательное воздействие передается через конструктивные элементы опалубки или непосредственно от верхних слоев заливки к нижним. Также создаваемая техникой вибрация воздействует и на основание.

Как сделать вибратор из перфоратора?

Сборка на основе дрели

Существует два варианта достижения нужного результата: соединение инструмента с приобретенными готовыми заводскими насадками или самостоятельное изготовление вибрационной булавы. Технология во втором случае более сложная, для сборки потребуется:

Альтернативные схемы

Помимо дрели и перфоратора для самостоятельной сборки применяются другие строительные и бытовые инструменты с двигателем нужной мощности. Их можно сделать:

В каких случаях проще купить, чем сделать?

Для разовой обработки небольших конструкций более чем достаточно самоделок, для постоянного и профессионального пользования требуется заводская модель. Специально покупать дрель или перфоратор нецелесообразно.

Кавабанга! Разновидности дисков для затирочных машин

Как выбрать глубинный вибратор

При выборе виброуплотнителя для бетона обращают внимание на технические параметры, учитывают характеристики раствора и монолитной конструкции. Мобильность оператора зависит от типа силового привода, производительность от мощности устройства

Важную роль играет диаметр наконечника, способ вибрации. Только с учётом всех этих характеристик можно купить оборудование, которое решит поставленные задачи.

Тип силового привода

Строительный погружной уплотнитель может комплектоваться бензиновым, дизельным, электрическим силовым приводом. Ручная модель с двигателем внутреннего сгорания обеспечивает оператору максимальную мобильность. Работать такой техникой можно при любых температурных условиях, во время дождя и снега. Недостатки – большой вес, необходимость закупать топливо, выбросы выхлопных газов. Работать с инструментом, укомплектованным бензиновым или дизельным двигателем, нельзя в непроветриваемых помещениях.

Электрический мотор имеет небольшие размеры и вес, может работать от сети 220 В или 380 В. У техники более низкий уровень шума, нет вредных выбросов. Недостаток – обязательно требуется для работы электричество. Мобильность оператора лимитируется длиной кабеля, а на стройплощадках часто требуется электрогенератор.

Мощность

От этого параметра зависит производительность электроинструмента. Чем выше мощность, тем больший объём смеси можно уплотнить за единицу времени. Ручные модификации комплектуются двигателями от 400 до 1500 Вт. При выборе нужно учесть, что чем выше характеристика, тем тяжелее агрегат. Большой вес может оказать негативное влияние повлиять на работу с портативной моделью.

Способ вибрации

Выпускают высокочастотные и электромеханические уплотнители. Высокочастотные комплектуются преобразователями, которые трансформируют частоту 50 Гц электросети в 200 Гц. Повышенная частота колебаний позволяет эффективно справляться с уплотнением при температуре воздуха ниже +10 градусов. У электромеханических устройств источником вибрация являются балансиры. Такие модели более простые, неприхотливые, но редко имеют частоту колебаний более 7 000. Использовать этот инструмент можно при температуре более +10 градусов.

Диаметр вибронаконечника

Какой вибронаконечник лучше справиться с задачей уплотнения бетона? Оборудование работает эффективно на расстоянии 5-10 диаметров наконечника. Чем больше булава – тем выше производительность аппарата. Размер ограничивается ячейками, которые формируются при армировании бетона стальными прутьями. При заливке небольших монолитных конструкций, фундамента под дачу или небольшой коттедж, размер ячеек ограничивается 10х10-15х15 см. В этом случае лучший диаметр 35-65 мм. Промышленные уплотнители комплектуются вибронаконечниками диаметром до 100-150 мм.

Как работать с глубинным вибратором

Использовать непосредственно на строительной площадке такой прибор не сложно – достаточно погрузить вибронаконечник в раствор на нужную глубину и обрабатывать область в течение необходимого времени

Важно точно выдержать временной интервал, не превышая его, – несоблюдение технологии скажется на свойствах бетона. Затем нужно переходить к следующему участку

Время, необходимое для утрамбовки бетонной смеси, и частота колебаний рассчитываются исходя из марки бетона, наличия или отсутствия армирующей конструкции, толщины слоя, а также наличия разного рода примесей в растворе. В среднем достаточно 5-30 секунд на каждый участок.

Еще один важный момент – вибрирующий наконечник не должен соприкасаться с опалубкой или арматурой внутри раствора

Поэтому важно следить, чтобы он находился на расстоянии 10-20 см от края армирующий конструкций. От плотности укладки каркас будет зависеть и размер наконечника – большая вибробулава не подходит в тех случаях, когда арматура уложена довольно плотно

Назначение

Бетон различных марок является продуктом смешивания щебня, цемента, песка и воды. Несмотря на тщательное перемешивание компонентов, структура смеси остаётся неоднородной. Без удаления из неё включений воздуха и воды, структура застывшего монолита будет неоднородной. Это значительно снижает прочность готовой конструкции.

Создаваемая устройствами, при заливке бетона, вибрация позволяет уплотнить его структуру в среднем на 30%. Происходит это за счёт удаления из смеси заполненных воздухом пустот. Подвергнувшаяся воздействию вибрации смесь приобретает максимально возможную плотность для заданной марки бетона.

Преимущества процесса

Процесс уплотнения в бетоне наделен рядом преимуществ:

1. Вибрированием уменьшается пористость бетонного камня. Как известно, пустоты в жидкой пульпе составляют 1-2%. Если их не убрать, они заполняться воздухом, цемент потеряет прочность и водонепроницаемость. Вибрационные воздействия способны решить эту проблему. Высокочастотные механические колебания с малой амплитудой повышают подвижность жидкой пульпы, что вызывает отток пузырьков воздуха.
2. Вибрационные колебания позволяют повысить вязкость пескобетонной массы и не допустить расслоения. Таким образом, готовый бетонный камень будет более однородным. Кроме того, колебательные движения повышают текучесть жидкой массы, что позволяет ей более равномерно заполнять форму опалубки. Вибрирование бетона позволяет получить готовый, устойчивый к растрескиванию, механическим воздействиям, сезонным колебаниям температуры и прочим негативным факторам окружающей среды, с повышенным сроком эксплуатации продукт.

Процесс подачи колебательных импульсов имеет четкие правила, которым нужно следовать, чтобы достичь хорошего результата.

1. Погружать колебательное устройство рекомендуется на 80% его длины. Это позволяет качественно смешать нижний и верхний пласт конгломерата.
2. Вибрированию должен подвергаться весь бетонный состав. Зона действия инструмента должна располагаться так, чтобы волна от его работы охватывала весь раствор.
3. Следует избегать соприкосновения штырей с арматурой. Располагать вибратор рекомендуется на некотором расстоянии, чтобы пространство вокруг металлического элемента не было свободным.
4. Не рекомендуется вводить вибратор близко от края, к стыкам и углам.
5. После извлечения механизма не должно оставаться воронки.

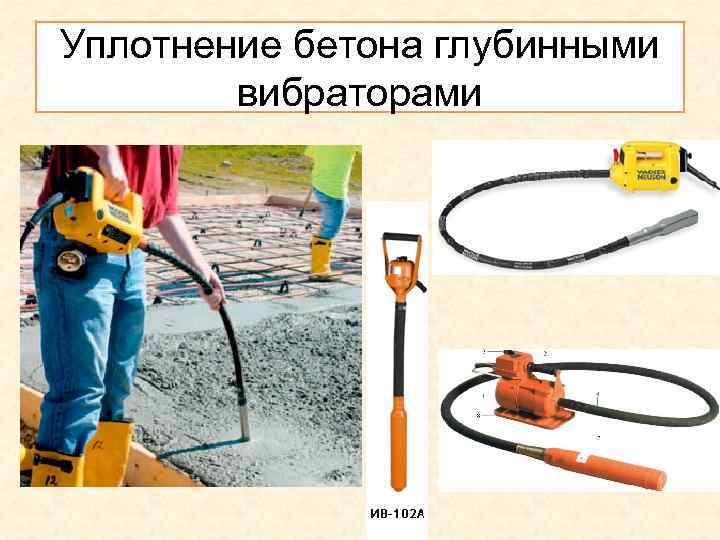

Уплотнение бетона глубинным вибрированием. Погруженными вибраторами или возбуждением цементно-песочной массы колебательные движения передаются через опалубку или форму. В результате этого частицы компонентов массы получают импульсы, а сама смесь приобретает свойства тяжелой жидкости, то есть разжижается, это правильно. При этом вибрация уменьшает или вовсе уничтожает контакты частиц между собой, ослабляет внутреннее трение. Такими действиями из цемента удаляется лишний воздух, что позволяет ему легче заполнить формы.

Частота колебаний – это главный параметр. Он может изменяться в широком диапазоне и определяется типом вибратора. Частотность колебаний по-разному действует на разноразмерные частицы заполнителя. Прежде чем вибрировать бетон, следует тщательно подобрать инструмент в зависимости от крупности наполнителя.

Вибратор для бетона своими руками

Сделать своими руками надежный и функциональный вибратор просто, достаточно иметь подходящий электроинструмент с регулировкой частоты оборотов. Его привод должен быть надежен, чтобы подшипник выдерживал биение эксцентрика.

Из дрели

Для изготовления глубинного вибратора своими руками можно использовать обычную дрель. Наиболее простой способ – приобрести готовую насадку с булавой. Такие приводы, передающие усилие на вал можно найти в магазинах, где продается готовое оборудование.

В большинстве моделей на вале предусмотрен шестигранник. Если нет, делается переходник, который зажимается в патроне. Защитный кожух представляет собой трубку с несколькими отверстиями, куда вкручиваются болты. Они затягиваются, упираясь в корпус, чего вполне достаточно.

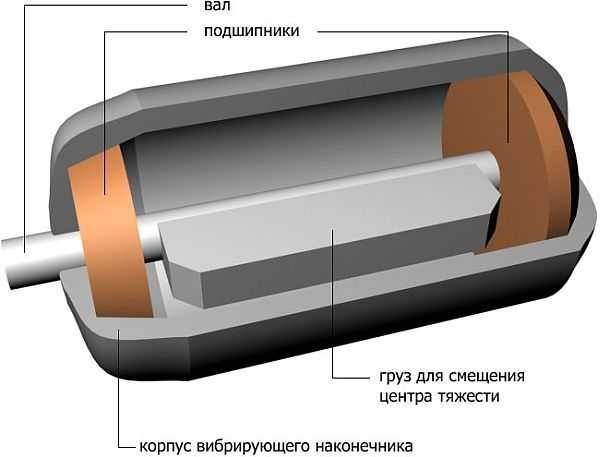

Булаву можно изготовить и самостоятельно. Для этого берется металлический цилиндр, на котором закрепляются подшипники. Через них пропускается стальной прут, на который в части, находящейся внутри цилиндра наварен груз, обеспечивающий эксцентрик. При работе с монолитами малой глубины гибкий привод, передающий усилие на вибронаконечник, можно заменить стальным стержнем.

Из перфоратора

Это самый простой способ сделать глубинный вибратор для бетона. К обычной пике доваривается несколько прутьев, чтобы увеличить площадь обработки, при этом он должен работать на удар, чтобы создать колебательные движения. Такой вибратор удобен в частном строительстве, но его сложно применять в армированных массивах.

Используя совок или кельму, можно сделать поверхностный вибратор для уплотнения бетона из обычного перфоратора. Достаточно поставить стержень на совок или кельму в режиме удара и поместить их на раствор. После включения верхний слой начнет утрамбовываться.

Поверхностный вибратор

Для самодельного вибратора для бетонных стяжек и других больших поверхностей, можно взять любой двигатель и прикрепить к выходной оси груз для эксцентрика. Эта конструкция монтируется на ровную планку, можно даже деревянную, куда прикрепляется ручка. Планка устанавливается на раствор, и вибратор включается, колебания передаются от верхних слоев ко дну конструкции.

Насадка на перфоратор или дрель

Бывают случаи, когда приобретать готовый инструмент не целесообразно. Например, из-за малых объемов или отсутствия средств. Эту  проблему можно решить путем изготовления уплотнителя собственными руками. Для этих целей можно использовать различный бытовой электроинструмент, в том числе дрель или перфоратор. Для этого, прежде всего, необходимо приобрести или изготовить наконечник.

Уплотнитель на основе дрели. Для изготовления работоспособного инструмента необходимо иметь гибкий вал с вибрационным устройством. Решить эту задачу можно двумя путями: приобрести готовый вал в специализированных магазинах или сделать самостоятельно. Наиболее простой способ, это приобрести наконечник в магазине

При покупке готового вала следует обратить внимание на диаметр вибронаконечника. При многообразии размеров, рекомендуется выбрать оптимальный размер – 35 мм

Длину вала следует выбирать с учетом условий выполняемой работы.Для изготовления вала в домашних условиях понадобиться отдельные детали (трубы, трос), материалы, сварка, комплект инструмента. Некоторые детали, например, эксцентрик, следует изготавливать на металлообрабатывающем станке;
Уплотнитель на основе перфоратора. Для изготовления простейшего уплотнителя необходимо иметь квадратную стальную пластину размером 8*8*4 мм. На одной из сторон пластины приваривается хвостовик от бура. Чтобы утрамбовать раствор, пластину следует плотно прикрепить к наружной стенке опалубки. Вибрационные колебания от пластины будут передаваться стенке опалубки, а от нее уже непосредственно жидкому раствору.

Обзор производителей и цен

Уплотнители бетона выпускает много как отечественных, так и зарубежных фирм. Среди российских производителей можно выделить следующих:

• Калибр;
• Красный маяк;
• Энергомаш.

Продукция этих компаний считается оптимальной по соотношению цены к качеству. Своими производственными характеристиками она не уступает заграничным моделям из соответствующей по параметрам категории. Так, бетонный вибратор с электродвигателем для бытового использования мощностью от 0,75 до 1,2 кВт и диаметром вибронаконечника 30-50 мм стоит в пределах 4000-5000 рублей, например, Энергомаш БВ-71101.

Вибратор Энергомаш БВ-71101

Глубинный вибратор Красный Маяк ЭПК-1300

Из зарубежных производителей пользуются популярностью среди покупателей изделия таких брендов:

• Makita;
• Wacker Neuson;
• DDE;
• Sturm.

Японская компания Makita предлагает достаточно широкий выбор аккумуляторного электроинструмента в ценовом диапазоне 14000-32000 рублей, например, портативный вибратор с блоком батарей Makita BVR450Z.

Вибратор Makita BVR450Z

Немецкий бренд Wacker Neuson известен своим профессиональным высокочастотным инструментом для уплотнения бетона. Стоимость такой продукции начинается с 40000 рублей (например, Wacker Neuson IREN 38).

Глубинный вибратор Wacker Neuson IREN 38

Оборудование китайских фирм Sturm и DDE является бюджетным вариантом:

• модели мощностью от 0,85 до 1 кВт, оснащенные вибронаконечником с гибким валом, можно приобрести по стоимости от 4000 рублей;
• средняя цена устройств на 2 кВт находится в пределах 9000-15000 рублей.

К выбору строительного вибратора следует подходить с учетом объемов предстоящих рабочих операций. Для бытового применения достаточно приобрести среднечастотные модели китайского или отечественного выпуска, а вот регулярная работа требует покупки профессионального инструмента. Если доступ к сети на строительной площадке не является проблемой, то дешевле будет обзавестись электрическими моделями требуемой производительности. Когда важна мобильность, потребуются агрегаты, функционирующие на бензине или дизельном топливе, а при нечастом применении подойдут в некоторых случаях и аккумуляторные изделия.

Зачем нужен вибратор

Итак, как уже отмечалось, залитый раствор, даже после тщательного его перемешивания остается неоднородной массой, в которой содержится множество воздушных пузырьков. Застывшая в таком виде смесь превратиться в бетон с намного сниженными характеристиками. В частности он станет пористым, а это приведет к снижению прочности и водонепроницаемости. В результате будет нарушена жесткость всей конструкции.

Применение колебательных процессов способствует улучшению следующих характеристик:

• цементный раствор утрамбовывается, что приведет к уменьшению воздушных пустот. При этом плотность увеличивается, а объем уменьшается, примерно до 30%. За счет высокой плотности, резко увеличивается прочность, как отдельных участков, так и всей конструкции;
• повышается вязкость бетонной массы. Это приводит к снижению рисков расслоения;
• повышается текучесть, а это приводит к более равномерной наполняемости опалубки;
• повышается устойчивость бетона к растрескиванию и механическим воздействиям;
• увеличивается стойкость к воздействиям негативных факторов окружающей среды: таких, как: влага, жара, низкие температуры и ее резкие перепады;
• за счет уплотнения смесь намного быстрее отвердевает и застывает. Это достигается тем, что с вытеснением воздушных включений из раствора удаляется вода.

Таким образом, уплотнитель просто незаменим при бетонных работах. Бетонный вибратор чаще всего применяется, как профессиональный инструмент, при монолитном строительстве. Но есть образцы, которые рассчитаны на небольшие объемы работ.

Лучшие площадочные

OLI MVE 500 15

Страна производитель – Италия. Средняя стоимость – 32 000 руб. Самая популярная модель серии MVE. Устройство оснащено стальными валами, способными выдерживать большие нагрузки. OLI MVE 500 15 может работ от тока 220 В и 380 В.

Характеристики:

• Мощность – 0,35 кВт.
• Частота колебаний – 1500 кол/мин.
• Вес – 21 кг.

Достоинства:

• надёжность;
• ремонтопригодность;
• длительный рабочий ресурс;
• высокий класс защиты;
• экономичное потребление электроэнергии.

Недостаток:

высокая стоимость.

Срок гарантии производителя – 12 месяцев.

Отзыв

Юрий Е.

Аппарат оправдывает свою цену, но для больших объёмов бетонирования не хватает мощности.

WACKER AR 36/6/042

Страна производитель – Германия. Средняя стоимость – 10000 руб. Модель предназначена для промышленного использования. Вибратор широко применяют в производстве ж/б изделий и при заливке больших объёмов бетона в опалубки. Крепления для монтажа внешнего вибратора не входят в комплект оборудования. Приобретать их нужно отдельно.

Характеристики:

• Мощность – 0,4 кВт.
• Частота колебаний – 6000 кол/мин.
• Вес – 7,2 кг.

WACKER AR 36/6/042 оснащён светодиодным датчиком, контролирующим работу вибратора.

Достоинства:

• способность выдерживать тепловые нагрузки до +180°C;
• компактность и мобильность;
• работа в безопасном режиме 42 В.

Недостаток:

невозможность использования без опалубки.

Срок гарантии производителя – 12 месяцев.

Отзыв

Михаил О.

Модель даёт хорошее уплотнение бетона в опалубке. Проста в обслуживании и надёжна в работе.

Виды вибраторов по частоте вибрации.

Вибрация характеризуются двумя величинами – частотой и амплитудой. Частота колебаний указывается в вибрациях/мин (vpm) или в Герцах (Гц) – соотношение 1 Гц = 1 vpm/60. Например, один производитель пишет, что у его вибратора частота 200 Гц, а другой производитель — 12000 vpm – по факту эти цифры равны. Частота вибрации у наиболее распространённого типа дебаланса – эксцентрикового, соответствует количеству оборотов вала; у маятникового дебаланса частота вибрации в 5-7 раз выше частоты оборотов. При равном весе, чем больше амплитуда, тем выше центробежная сила, а значит сильнее воздействие на бетон. Большая амплитуда должна быть уравновешена меньшей частотой вибрации.

1. Низкочастотные. Частота вибрации до 3000 vpm. При бетонировании не применяются, их сфера — это разрыхление, отбойка, транспортировка сыпучих материалов в силосном хранилище, транспортных желобах или для просеивания.
2. Среднечастотные. Частота вибрации 3000-9000 vpm. Применяются при изготовлении ЖБИ на заводах и монолитном строительстве с помощью внешних вибраторов. Способны приводить в движение крупные частицы заполнителя и отлично подходят для тяжелых, непластичных бетонов со «скелетом» из щебня или гравия крупных фракций.
3. Высокочастотные. Частота вибрации 90000-20000 vpm. Применяются при уплотнении среднего и легкого бетона, как заводского производства, так и приготовленного на месте, на стройплощадке с помощью глубинных вибраторов.

Практическое использование

Основные требования при работе с вибратором:

Булава данного устройства должна быть погружена в раствор только вертикально.

• Вибратор рекомендуется опускать в цементный слой так, чтобы места действия вибраций пересекались.
• Вибробулаву погружают вертикально не меньше, чем на 1/3 его длины.
• Аппарат необходимо плавно вынимать из раствора.
• Процесс выполнения и временной интервал действий зависит от размера наконечника и качества смеси. Для цементного раствора более густой консистенции тщательно и длительно выполняют вибрирование.
• Устройство не должно касаться арматурных элементов или частей опалубки.
• Не запускать вибратор без погружения.
• Если проводится поэтапная заливка, то толщину слоя выполняют менее 0,5 м.

Для уплотнения бетона, в уложенную и выровненную в форме смесь, строитель погружает наконечник строго в вертикальном положении. В противном случае он выйдет из строя. Вибронаконечник проходит в толщу за счет своего веса (от 3,5 до 9 кг). Обрабатывают каждый участок медленно (8 см в секунду), вытаскивая его на поверхность для заполнения цементной смесью пространства, которое было с пузырьками воздуха. Если не применять вибратор, бетонная поверхность получится рыхлой, неустойчивой к вибрации, нагрузкам и к перепадам температуры.

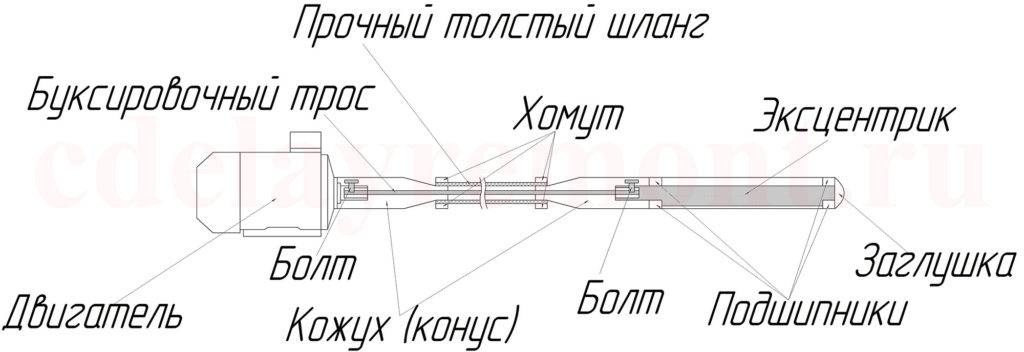

Как сделать глубинный вибратор своими руками

При необходимости и желании можно сделать своими руками глубинный вибратор для бетона. Но это стоит делать только в том случае, если все необходимые детали для сборки уже имеются, а объем будущих работ невелик. Разумеется для этого не выгодно покупать такой узкоспециализированный инструмент.

На приводимых ниже иллюстрациях и в видеоролике приводится несколько вариантов самодельных конструкций. Основой двигательной части выступают строительный перфоратор, дрель, УШМ или мотокоса. Весь процесс изготовления сводится к трем этапам:

1. Подготовка мотоблока — с инструмента-донора убираются и демонтируются ненужные и мешающие работе с бетоном части, свинчивается рабочая часть (лезвия), подбираются подходящие отрезки стальных труб, прутков, подшипники и толстостенная армированная резиновая труба с хомутами.

2. Изготовление гибкого вала — состоит в том, что отмеривается нужный отрезок резиновой трубы и отрезается. В него продевается стальной трос (можно взять многожильный буксировочный для легкового автомобиля). Один конец троса соединяется с осью инструмента (особенно просто это сделать с дрелью), а второй конец крепиться с осью эксцентрика (вибронаконечника). Сама внешняя резиновая трубка крепиться на вибронаонечнике и на инструменте (здесь понадобиться конусный переходник — изготавливается из тонкостенной металлической трубы, сворачиваемой в конус) с помощью хомутов.





















3. Изготовление вибробулавы — состоит в инсталляции внутрь стальной трубы подходящего диаметра эксцентрика (стальной прут с приваренным к нему с одной стороны отрезком арматуры). Для облегчения вращения в трубе располагают два подшипника качения. Вибробулава соединяется со стальным тросиком (сваркой или болтовым зажимом) и на ней закрепляют хомутом второй конец резинового шланга. Противоположную сторону трубы закрывают заглушкой.

Если в распоряжении мастера имеется строительный перфоратор или ударная дрель, а объем работы очень невелик, то можно сделать еще более простой вибратор. Его устройство сводится к привариванию к торцу стального прута длиною 50-60 см и диаметром 0.5-0.7 см прямоугольной пластины из листового металла (примерные размеры 10х5х0.3 см). Это устройство применяется для внешнего воздействия на опалубку в режиме ударов.

Площадочные вибраторы для разгрузки бункеров — выбор поверхностного (площадочного) вибродвигателя

Как подобрать вибратор, создающий достаточную вибрацию в зависимости от области его применения: разгрузка бункеров.

При разгрузке бункеров, как и при виброобработке бетонных изделий, рекомендуется использовать площадочный вибратор, работающий на частоте 3000 оборотов в минуту. Это и площадочные вибраторы классической серии (например, ИВ-99, ИВ-98), и вибраторы высокого ресурса (ИВ 01-50, ИВ 05-50, ИВ 11-50, ИВ 20-50, ИВ-40-50, ИВ 60-50).

Далее выбирается необходимый вибратор в зависимости от значений его вынуждающей силы. Вынуждающая сила вибродвигателя должна составлять примерно пятую часть от веса выгружаемого материала в конусном сечении бункера.

Например. Площадочный вибратор (вибродвигатель) с вынуждающей силой равной 5,6-11,3 кН (это площадочный вибратор ИВ-98 или ИВ 11-50), может быть установлен на бункерах с конусным сечением вместимостью 3-5 тонн.

Где прикрепить площадочный вибратор на бункер

Количество вибраторов для установки на бункерах выбирается в зависимости от размера бункера. На небольшом бункере можно обойтись и одним вибратором, на больших устанавливается несколько.

В том случае, если вам необходимо установить только один площадочный вибродвигатель, то: вибратор крепиться к самой пологой стенке конусного сечения бункера. Т.е., к стенке, которая имеет наименьший угол наклона по отношению к горизонтальной плоскости.

Вибратор площадочный крепится со стороны горловины на высоте, равной 1/3 всей длины конической части бункера.

Рекомендации по установке вибраторов площадочных на бункер

Площадочный вибратор рекомендуется устанавливать на бункер на швеллере длиной 50-150 см. Расстояние между краями швеллера и горизонтальными поверхностями конической части бункера, элементами жесткости должно равняться как минимум 20 см.

Если бункер большой и нужно установить несколько площадочных вибродвигателей, то учитывайте следующую рекомендацию производителя. Вибродвигатели устанавливаются на разной высоте на расстоянии как минимум 100 мм (по вертикали) друг от друга.
