Вентиляция в бане — обзор традиционных схем и нюансов устройства

Устройство и принцип работы схемы

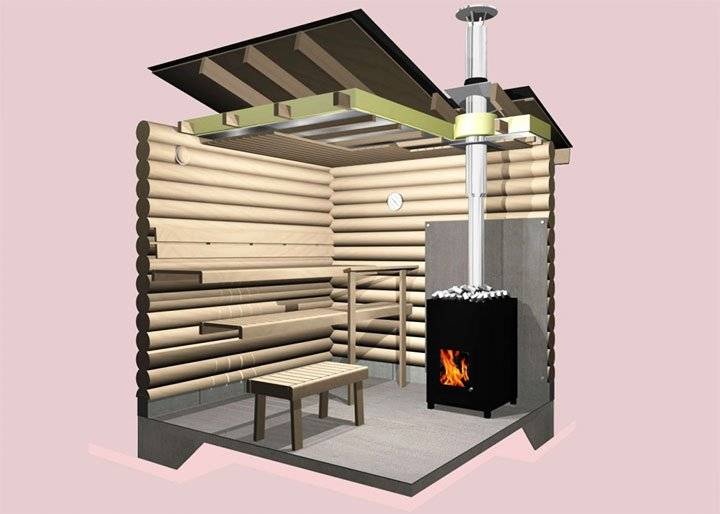

Если читатель поймет принцип функционирования вентиляции в сауне, то задача автора выполнена. Любой хозяин справится с монтажом системы своими руками, не привлекая специалистов. Далее будут даны общие рекомендации по составлению схемы и технологии работ.

Приточные отверстия

Применительно к парной они обязательно должны монтироваться в нижней части стен и в районе печи. Почему? Во-первых, холодный воздух, поступающий с улицы, будет быстрее нагреваться. Во-вторых, такая особенность схемы исключает его попадание в зону, где человек принимает процедуру.

Если между напольным покрытием и дверным полотном в процессе монтажа коробки оставить небольшой зазор (порядка 50 мм), это дополнительно повысит эффективность воздухообмена между помещениями.

Вытяжка

Приемное отверстие канала вывода воздуха, независимо от выбранной схемы, всегда устраивается строго напротив приточного, то есть, на противоположной стене комнаты. В зависимости от ее специфики таких «приемников» может быть два (в парилке – обязательно). Первый – не менее чем в 100 см от уровня напольного покрытия, второй – для удаления воздуха из сауны наружу – под потолком. Оба соединяются при помощи короба. Чтобы исключить влияние розы ветров и высоты фановой трубы, в вытяжку следует вмонтировать вентилятор.

Особенность схемы в том, что в обоих каналах – притока и отвода – необходимо установить регулируемые заслонки. Они называются еще затворами, шиберами. Именно с помощью таких устройств обеспечивается поддержание нужного микроклимата в любом из помещений.

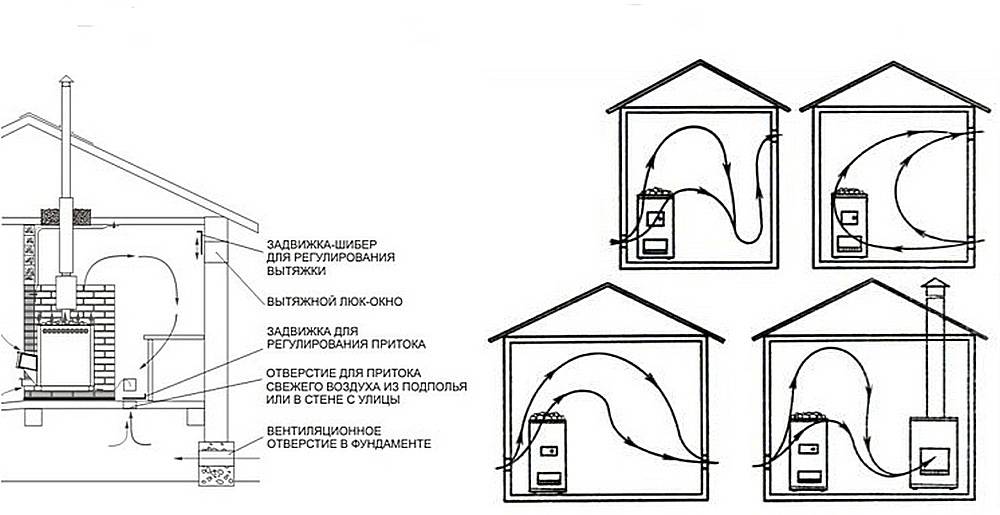

Схемы

Каковы бы ни были схемы вентиляции в банях, существует одно общее правило – приточное отверстие должно располагаться на высоте 20-30 см. от уровня пола, а вытяжное на таком же расстоянии, но от потолка.

Приточно-вытяжную систему, которая обязательно должна отвечать нескольким вообще не сложным правилам и условиям:

Отверстия для отвода отработанного воздуха делают на противоположной стене от той, где размещены приточные. Причем, чем выше их расположить, тем более сильную тягу можно обеспечить

Но для бани это не всегда является лучшим выходом, поэтому важно правильно рассчитать силу тяги

Естественная

Этот вариант оптимален для большинства бань, поскольку он дешевый и при этом довольно эффективный.

Самый простой способ получения воздуха для дыхания в парной – расположение небольшого окошка рядом с полком и двери в предбанник. Окно и дверь открывают между заходами во время отдыха. По возвращении в парную закрывают и снова парятся.

Для просушки парной делают маленький продух. Одни монтируют его в дальнем углу под потолком, другие под полком. Места размещения этих отверстий необходимо определять, исходя из размера помещения, расположения каменки и полок, а также материала из которого построена баня.

Вентиляционные отверстия должны находится на одном уровне от пола. Так входящие потоки воздуха нагреваются от печи и поднимаются вверх, остывшие опускаются вниз и попадают в вытяжные отдушины. Для сохранения тепла в парилке отверстия можно закрыть заслонками.

Размеры отдушин должны примерно 300-400 кв/мм. При слишком быстром воздухообмене, который вызовет понижение температуры в парилке, поэтому степень открывания заслонок нужно регулировать.

Принудительная

В такой схеме перемещение воздушных потоков осуществляется с помощью вентиляторов, установленных в вентиляционных отверстиях. Монтаж вентиляторов позволяет быстро обновить воздух. Этот вариант хорошо подходит, когда в бане установлен парогенератор.

У принудительной схемы вытяжки есть ряд преимуществ перед естественной:

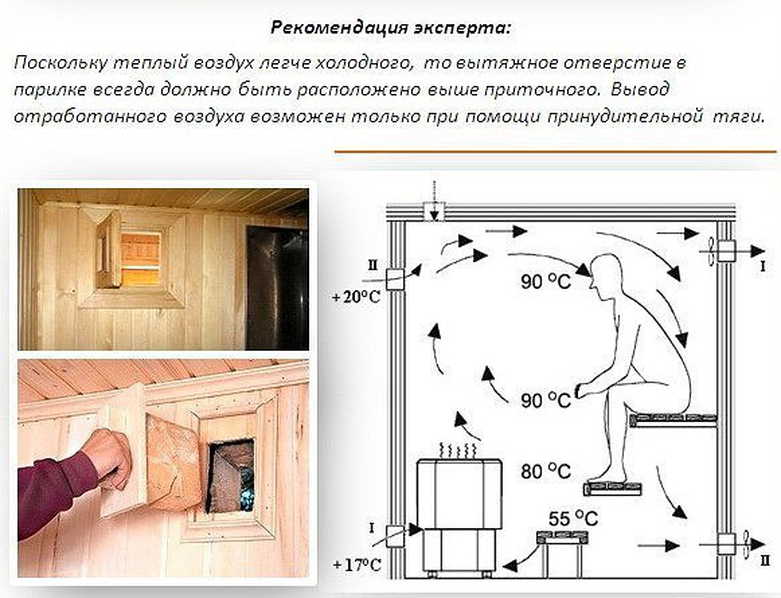

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

Для поступления в парную больших объемов свежего воздуха необходимо, чтобы вентиляционные отверстия располагались диаметрально друг к другу. При установке вентиляторов не стоит размещать входные и вытяжные отдушины на одном уровне, чтобы исключить замыкание воздушных потоков, которое вызовет внизу концентрацию остывшего воздуха, а вверху будет слишком жарко.

Если печь установлена не в парилке, используется другая схема вентиляции:

1. Возле отопительного устройства на высоте 300 мм от уровня пола делается приточное отверстие.
2. На противоположной от него стене устраивается вытяжной проем на расстоянии 300 мм от потолка.
3. Иногда приточное отверстие делают внизу стены за печью, чтобы поступающий с улицы воздух нагревался от каменки и остывание помещения происходило умеренно.
4. На стене, противоположной от обогревательного устройства, делают 2 отверстия, которые сформируют единый вытяжной короб. Первый проем располагается на высоте 1 м от уровня пола, а другой – под потолком.

При такой схеме вентиляции парная прогревается быстрее и соответственно экономится топливо.

Вентиляция по Басту

Система получила широкую популярность, благодаря легкости монтажа и эффективному распределению тепла.

Принцип Басту – это перевернутый стакан:

• Приточный и отводной воздуховод находятся на одной высоте – чуть выше уровня пола.
• Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – это и есть тяга.
• Выход разогретого воздуха находится по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу остывает и, опускаясь, попадает в вентиляцию.

Минусом системы вентиляции по Басту выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, и хуже всего, что может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.

Вентиляционные клапаны

Это еще одна схема вентиляции. Приток происходит сквозь отдушины, находящиеся в нижней части помещения, рядом с полом, а удаление – сквозь устроенное вверху отверстие с установленными в них вентиляционными клапанами.

Снаружи отверстия соединены общим вентканалом, поднимающимся на определенную высоту. Высота нижнего вытяжного клапана – около 50-60 см от пола, а верхнего – 30-40 от потолка.

Комбинированная система

Зачастую прибегают к смешанному или комбинированному способу вентилирования: часть помещений проветривается естественным образом, а другая — принудительно. К примеру, летом естественная вентиляция эффективно работает только в парной, где воздух намного горячее наружного; в прочих же помещениях ее производительность резко падает, поскольку температура воздуха в них и на улице примерно одинакова.

В комнате отдыха ситуацию спасают открытые окна, но в душевой катастрофы не избежать. Если же здесь установить вытяжной вентилятор, он обеспечит требуемую производительность в любое время года.

Комбинированный вариант уместен в случае, когда сауна расположена в коттедже и парная комната имеет лишь одну наружную стену.

В комнате отдыха устраивают естественную вентиляцию, а в парилке — принудительную вытяжную: оба отверстия, и приточное, и вытяжное располагают в наружной стене; первое — в 20 см от пола, второе — в 20 см от потолка. Таким образом, они оказываются напротив печи, устанавливаемой обычно в подобных саунах у внутренней стены. В вытяжном отверстии устанавливают вентилятор.

Принудительная тяга обеспечивает мощный входящий поток свежего воздуха. Он пересекает всю парную, наталкивается на печь, поднимается вверх и, обойдя таким образом помещение по кругу, удаляется через вытяжку.

Устройство и принцип работы схемы

Если читатель поймет принцип функционирования вентиляции в сауне, то задача автора выполнена. Любой хозяин справится с монтажом системы своими руками, не привлекая специалистов. Далее будут даны общие рекомендации по составлению схемы и технологии работ.

Приточные отверстия

Применительно к парной они обязательно должны монтироваться в нижней части стен и в районе печи. Почему? Во-первых, холодный воздух, поступающий с улицы, будет быстрее нагреваться. Во-вторых, такая особенность схемы исключает его попадание в зону, где человек принимает процедуру.

Если между напольным покрытием и дверным полотном в процессе монтажа коробки оставить небольшой зазор (порядка 50 мм), это дополнительно повысит эффективность воздухообмена между помещениями.

Вытяжка

Приемное отверстие канала вывода воздуха, независимо от выбранной схемы, всегда устраивается строго напротив приточного, то есть, на противоположной стене комнаты. В зависимости от ее специфики таких «приемников» может быть два (в парилке – обязательно). Первый – не менее чем в 100 см от уровня напольного покрытия, второй – для удаления воздуха из сауны наружу – под потолком. Оба соединяются при помощи короба. Чтобы исключить влияние розы ветров и высоты фановой трубы, в вытяжку следует вмонтировать вентилятор.

Особенность схемы в том, что в обоих каналах – притока и отвода – необходимо установить регулируемые заслонки. Они называются еще затворами, шиберами. Именно с помощью таких устройств обеспечивается поддержание нужного микроклимата в любом из помещений.

Вентиляция фундамента, полов и вспомогательных помещений

Качественно налаженная вентиляция фундамента гарантирует отсутствие плесени и грибка, предотвращает гниение постройки. Это значительно продлевает срок ее эксплуатации. Стандартный диаметр отдушин составляет 110 мм. Они проделываются по всем стенам помещения (друг напротив друга) для хорошей циркуляции воздуха. Можно превысить отметку в 110 мм, регулируя в дальнейшем количество поступающего потока заслонками и решетками. Поэтому вопрос того, как сделать вытяжку в бане, чтобы не было сырости, без помощи профессионалов решаем. Просто следует проектировать сеть еще при армировании фундамента.

Полы

Вентиляция моечной и парилки тоже должна быть устроена грамотно. Эти комнаты требуют тщательной сушки после проведенных процедур, чтобы не появился затхлый запах и не портились покрытия. Для этого нужно соорудить сток воды в щели между досками (0.5-10 мм), обеспечив отвод лишней влажности через вентиляционную трубу под сооружением. Чаще всего ее выбирают из асбестоцемента, располагая в углу помывочной. Главное верно рассчитать угол наклона отверстия, чтобы вода стекала без проблем. Дополнительно устанавливается дефлектор, который выводится на крышу.

В теплых регионах некоторые обходятся и без монтажа вентиляционной трубы, если зимой температура воздуха относительно высокая. Стоки могут уходить просто под землю или подготовленную дренажную сеть. Учитывайте свой бюджет, и делайте лучшую вентиляцию в бане, отвечающую запросам.

Вспомогательные помещения

• Чердак. Одного окна для проветривания недостаточно. Здесь надо установить приток под кровельным навесом, а отток – на коньке, чтобы воздушные массы проходили снизу вверх по двум параллельным стенам.
• Помывочная. Оптимальным вариантом будет принудительная система вентилирования, направляющая потоки в тамбур.
• Подвал. Тут стоит предусмотреть расстояние между стенами и утеплителем во избежание появления конденсата. В основном владельцы отдают предпочтение принудительной вентиляции, поскольку естественная не подходит из-за невозможности монтажа отверстия в полу.
• Душевая. Если в остальных комнатах вентилирование налажено правильно, хватит монтажа продушин в потолке или вверху стены. То же самое выполняют в санузле.
• Предбанник. Подойдет приточно-отточная сеть. Также спасает окно для лучшей циркуляции.

Стандартные схемы вентиляционных систем

Механическая схема

Одновременно является самой дорогой, но и самой эффективной. Для комплектации понадобятся вентиляционные клапаны для сауны, фильтры, диффузоры, устройство для нейтрализации шумов и иные компоненты.

Естественное вентилирование

Такой тип вентиляции сауны и парилки считается самым легким для организации своими руками. Но это можно сказать лишь о процессе ее установки, потому как достаточный воздухообмен можно организовать лишь после точных просчетов. К тому же, у такой системы присутствует и ряд отрицательных моментов. К примеру, она зависима от скорости ветра и его направленности.

Приточно-вытяжная система вентиляции

Такую вытяжку в сауне можно по праву считать наилучшим решением инженерной мысли. В ней сочетаются: эффективность, невысокая стоимость и ее несложно сделать самому.

Функции естественной вентиляции парной

Баня нуждается в вентиляции, т.к. она выполняет 3 основные функции:

1. Насыщение парной кислородом.
2. Создание оптимальных банных процессов для управления паром и воздухообменом.
3. Просушка бани после мытья, чтобы предотвратить образование плесени и грибков, разрушающих деревянные строения.

Чтобы парильщикам легко дышалось, требуется постоянное поступления свежего воздуха.Многие утверждают, что вентиляция парилки не нужна, т.к. после мытья проветривают баню через дверь и окно.

В организме человека в момент парения в несколько раз возрастает процесс обмена кислорода в крови. За одно посещение парной (до 2 часов и более) взрослый человек выделяет 0,5-1,5 л пота, который является концентрированным токсином. Без притока свежего воздуха мы отравляемся продуктами своей же жизнедеятельности. Воздушная смесь с низким содержанием кислорода и высоким углекислого газа может вызвать головные боли, тошноту, головокружение и вялость. Люди воспринимают это как непереносимость бани, и не осознают, что сами создали такие условия. Причина в том, что отсутствует вентиляция в парной.

Как создаются паровые режимы? Чтобы воздушный поток быстро нагревался, его вводят внизу печи, от которой он нагревается и, смешиваясь с паром, поднимается к потолку и к зоне парения.

Там создается слой пара, который при охлаждении начинает оседать в виде конденсата. На стене, напротив печи, противоположной стороне ниже, под полком бани, делается отверстие для выхода отработанного воздуха. За счет внутренней циркуляции идет активное подмешивание свежего воздуха и удаление ненужного. На каналы устанавливают задвижки, чтобы корректировать в парной воздухообмен. Так идет управление паром, и банные процедуры проходят в более комфортных условиях.

На противоположной от приточки стене в верхней части делают еще одно вытяжное отверстие, которое закрывается на период топки и мытья. Верхняя вытяжка не для паровых режимов. Она нужна только для просушки бани после мытья. После принятия банных процедур необходимо открыть и верхнее отверстие и нижнее, чтобы хорошенько просушить помещение.

Многие заблуждаются, утверждая, что просушить баню можно печью при закрытых дверях и окнах. Это иллюзия. При отсутствии воздухообмена хорошо высушить баню не удастся. При нагревании воздух способен удерживать в себе много воды (пара). При его остывании все происходит наоборот: воздух не может удерживать много влаги и начинает выбрасывать ее в виде росы. В результате в бане останется много сырости. При организованной вентиляции с каждым новым потоком уносится на улицу и лишняя влага. С этим справится любая стальная печь, ведь процесс остывания идет до 3 часов.

Парилка – ключевое место для вентиляции

Самое главное помещение любой сауны или бани – это, безусловно, парилка. А в парилке высокая температура во многом зависит именно от вентиляции, да и не только она, но и качество отдыха. Какая польза от горячего воздуха, если он застоявшийся и пропитанный запахами сырости и продуктами потоотделения?

Кроме того, не нужно забывать, что любая парилка – это место с повышенной влажностью, а значит и повышенной опасностью для всех элементов (особенно деревянных) стать рассадником плесени и грибка. Да и какая сауна сейчас обходится без электрики? Даже при минимуме электрического оборудования нужно провести банальный свет, сделать включатель – вот и риск получить удар током при повышенной влажности!

Чтобы не пришлось постоянно думать о повышенной влажности, лучше один раз подумать о качественной вентиляции. Подумать, конечно, будет мало – нужно еще и реализовать правильно замысел! Еще со школьных времен всем нам известно, что у горячего воздуха есть одна ярко выраженная особенность – он всегда стремится подняться вверх, выталкивая холодный воздух вниз. Благодаря этому и обеспечивается естественный круговорот воздуха в атмосфере глобального масштаба и каждого помещения в частности. Применимо к парилке, благодаря этому закону физики мы получаем самые жаркие места на верхних полках и относительно прохладные на нижних.

Согласно общепринятым стандартам, воздух в парилке должен обновляться как минимум три раза в час, оптимальные же рекомендации – все семь раз! Обеспечить такой воздухообмен можно с помощью обычной приточно-вытяжной вентиляции – горячий воздух, поднимаясь к потолку, выходит через вентиляционное отверстие для оттока, вследствие чего создается небольшое разряжение в воздуховоде для притока, и в помещение поступает свежий воздух. Такая система применима к вентиляции ванной комнаты и туалета, но, в отличие от них, имеет свои особенности.

Но задача усложняется тем, что самый горячий пар, который находится на верхнем уровне парилки, не должен тут же улизнуть в вытяжку, иначе вы останетесь в холодной сауне, которую в срочном порядке нужно протапливать. Если это происходит – значит, вытяжка обустроена неправильно! Иногда это обусловлено невозможностью правильного расположения элементов из-за архитектурных особенностей здания, в таком случае нужно рассмотреть варианты вентиляции, комбинированной с механическим способом.

Типы вентиляционных систем

Схема вентиляции зависит от расположения и размера комнат бани. На эффективность воздухообмена влияет тип системы. Обычно для бани обустраивают естественную или принудительную вентиляцию. Реже прибегают к комбинированному типу, совмещающему обе системы.

Естественная

Отлично подходит для бань-блоков, небольших бань-бочек. Получается экономно и эффективно. Работает такая вентиляция на разнице температур и давления.

Естественная вентиляция ‒ циркуляция воздуха в помещении без использования каких-либо приборов, а за счет расположения нескольких отверстий в разных местах комнат.

Осуществляется это должным образом через дымоход, отдушины в постройке. Какой из них выбирать, разберем ниже.

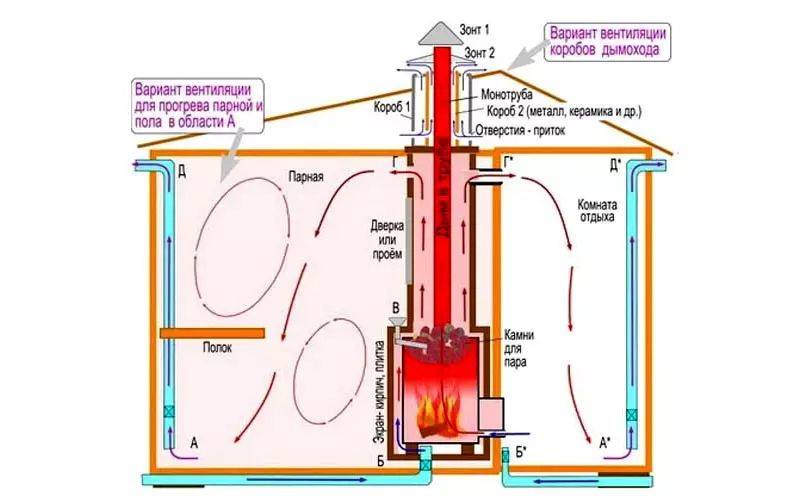

Через дымоход

Подходит в том случае, если топка печки с поддувальным отсеком будет находиться в парной. Отработанный воздух будет выходить через дымоходную трубу за счет тяги, которая образуется при горении топлива.

Чтобы обеспечить непрерывный приток допустимо:

1. Оставлять в парной небольшую щель в дверях. Периодически приоткрывать ее.
2. В бревенчатой бане зазор для потоков воздуха делать между первыми венцами, которые идут ниже пола.
3. Рубить в стенке отверстие сразу напротив печки от пола на высоте 20‒30 см.

Холодный поток воздуха, что проникает в помещение, идет по направлению к источнику тепла, вверх вытесняется уже нагретый воздух. Воздух прогревает комнату. Постепенно остывает, уходит к низу, где втягивается в поддувало и выходит через дымоходную трубу на улицу.

Воздухообмен через дымоход считается малоэффективным, поскольку большая часть свежего притока втягивается в топку печи. Рекомендуется дополнить банное помещение другими типами вентиляции.

Через продухи

Продухами называют специальные отверстия в стенах, закрытые решетками, через которые циркулирует воздух в помещении. Их рекомендуется ставить на уровне 20 см от пола и потолка на достаточной удаленности друг от друга.

Одно из канальных отверстий проделывают между дверью и печью, следующее – на стене напротив.

Лучшее положение приточного канала ‒ за печкой. Воздух поступает в комнату, нагревается и начинает вытеснять уже горячий кверху, где находится вытяжное отверстие. Благодаря чему в парилке нет разницы температур на разных уровнях.

Поэтому такие моменты стоит предусмотреть на этапе проектирования бани, разработки чертежей.

Обратный вытяжной продух можно установить над полками. К нему быстрее будет поступать горячий воздух.

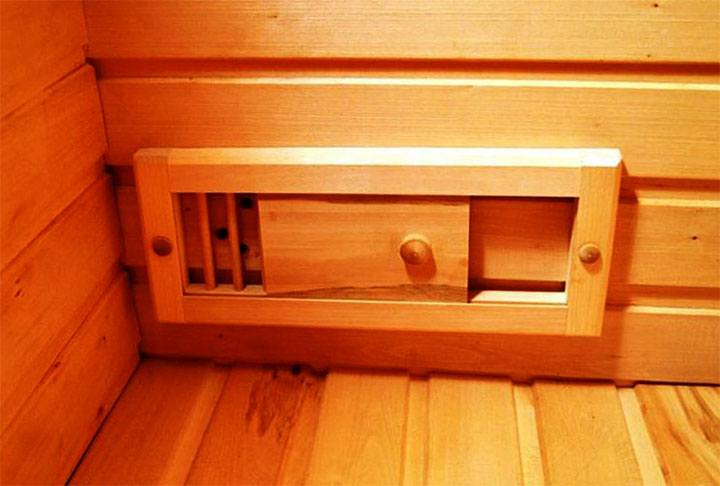

Для регулирования прогрева, проветривания помещения на отверстия ставят пластиковые, деревянные или железные задвижки или крышки.

Главный плюс естественной вентиляции ‒ она работает без какого-либо покупного оборудования, которое питается от электричества, поэтому никогда не ломается и недорогая.

Принудительная вентиляция

Система принудительного воздухообмена востребована для больших бань с частым посещением отдыхающих. Отличием вентиляции является оснащение отдушин вентиляторами. Особенностью оборудования является конструкция рабочего колеса – крыльчатки. Работающие на всасывание воздуха вентиляторы ставят на приточные отдушины внизу стены, а вытяжка в бане оснащается моделями, выкачивающими воздух из помещения.

Важно! В зависимости от схемы, вентиляторы могут стоять только на вытяжном или приточном отверстии, а также на всех отдушинах

Достоинства и недостатки такой системы

Среди достоинств естественной вентиляции самые существенные такие:

• простое устройство и легкий монтаж;
• дешевизна – естественная вентиляция не требует установки дорогостоящих принудительных вентиляторов;
• экономичность в работе – позволяет избежать трат за электроэнергию;
• надежность – отсутствие механических устройств делает естественную вентиляцию практически «вечной», не подверженной поломкам и не нуждающейся в ремонтах.

Есть и минусы:

• зависимость силы вентиляции от разницы температур в парной и на улице;
• осенью и зимой холодный воздух, идущий из приточных отверстий, снижает температуру в парной, могут возникать сквозняки;
• запахи с улицы.

Согласитесь, недостатки — несущественны. В небольшой бане, стоящей на собственном участке, естественная вентиляция — наиболее рациональное решение. Если внутри нет бассейнов и больших моечных, переплачивать за механические вентиляторы (для принудительного воздухообмена) нет никакого смысла. Если же по каким-то причинам естественная вентиляция не будет справляться с возложенными на нее функциями, вы в любой момент сможете  преобразовать ее в механическую — достаточно поставить на отверстия вентиляторы!

Расположение вентиляционных отверстий

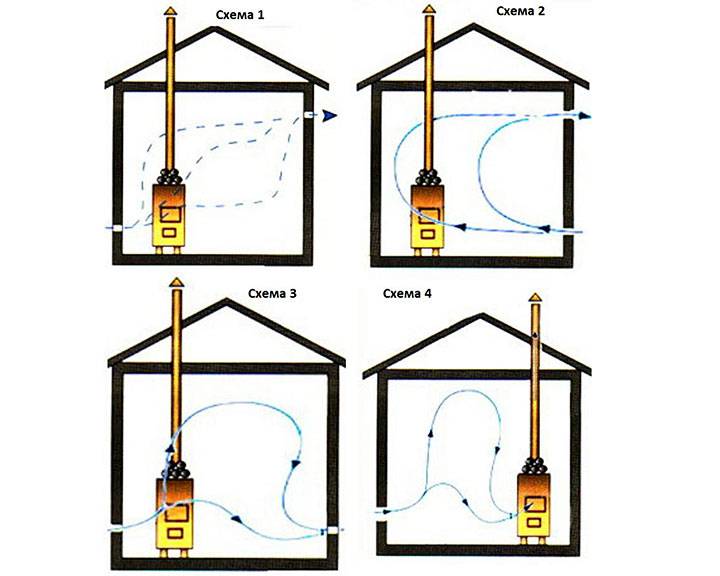

Существует несколько вариантов их расположения:

• первый вариант предполагает размещение двух отверстий напротив друг друга. Во время проведения работ по настилу пола между досками рекомендуется оставлять небольшие зазоры, а также оставить два отверстия, размещенных в противоположных углах. Эти отдушины необходимо закрыть решетками. Такой вариант позволяет свежему воздуху проникать в сауну естественным образом;
• второй вариант предполагает размещение входного отверстия у пола за печкой, а выходных – на противоположной стене под потолком и внизу. Часто выходные отдушины соединены общим коробом, при этом их обязательно следует оснастить задвижками;
• Третий вариант предполагает установку входного отверстия на полметра выше печи. Выходное отверстие в этом случае следует сделать на противоположной стене, чуть ниже размещения входного. Они ни в коем случае не должны быть на одной линии. Для такой системы необходимо дополнение вытяжки вентилятором. С его помощью прогреть помещение удастся куда быстрее;
• четвертый вариант предполагает размещение вентиляционных отверстий напротив друг друга на высоте 30 см от пола. Разумеется, при таком раскладе систему следует дополнить специальными устройствами, такими как дефлектор или вентилятор.

Вне зависимости от того, какое устройство вентиляции в сауне выбрано, добиться лучшего результата позволит дополнение каждого воздуховода задвижкой. В период прогревания помещения задвижку можно закрыть, таким образом, теплый воздух не будет выходить, и сауна прогреется намного быстрее. В случае, когда температура воздуха стала невыносимой, задвижку можно открыть и экстренно проветрить помещение.

Отопление предбанника

Идеальная схема – если в предбанник выходит одна из стенок кирпичной печи. В этом случае нет нужды создавать отдельное отопление в предбаннике. Однако небольшой каменки будет недостаточно для отопления всех помещений бани. В такой ситуации можно использовать какой-либо из следующих видов отопления:

1. Можно применить трубы, которые прокладываются через топочную камеру до отсека с камнями. Суть затеи: горячий пар воздух поступает в предбанник после поливания камней водой, а сам пар остается в пределах парилки.
2. Можно установить систему воздушных каналов, проходящих через все помещения бани и оснащенные задвижками.
3. Если позволяет площадь предбанника, можно установить дополнительную печь.

Совет! Для профилактики гниения древесины рекомендуется сушить дерево после каждого обильного увлажнения.

Таким образом, во избежание излишнего увлажнения и образования конденсата недостаточно только вентиляции предбанника. Необходим комплекс мер, где помимо вентиляции будет обеспечено качественное утепление помещения.
