Вентиляция канализации в частном доме: схемы и правила проектирования

Вентиляция септика

Вариантов обустройства вентиляционной системы есть несколько, рассмотрим каждый из них.

Монтаж канализационной фановой трубы в частном доме

Вариант 1

Самый простой способ обеспечения вентиляции, при котором из септика выводится на поверхность труба небольшого диаметра (порядка 10-11 см) на высоту минимум в 70 см над поверхностью земли. Не лучший вариант, поскольку вокруг трубы будет постоянно витать неприятный запах, хотя это все же лучше, чем сомнительное удовольствие наслаждаться этим запахом в ванной или туалете.

А вот схема вентиляции трехкамерного устройства из ж/б колец.

Вентиляция септика

Вентиляционная труба в нем выводится лишь из последнего отсека, который выполняет функции доочистки и дренирования стоков и из которого в почву выводятся перфорированные трубы (их называют дренами). В первых двух камерах вентиляция не требуется.

Шаг 1. Конец каждой из дрен выводится на поверхность.

Шаг 2. Труба вентиляции поднимается примерно на 70 см над поверхностью.

Шаг 3. Устанавливаются защитные козырьки. Это будет выглядеть следующим образом.

Вентиляционные трубы ставятся через каждые 0,5 м дрены.

Если говорить о вентиляции фильтрационного колодца, то она такая же, как у камер септика.

Вентиляция септика из ж/б колец

Вариант 2

В этом случае для обустройства вентиляции потребуется пара поливинилхлоридных труб. Нижняя (диаметр 10 см) устанавливается в перекрытие очистной конструкции, причем верхний край трубы должен возвышаться на такую высоту, чтобы талые воды не проникли внутрь.

Вентиляция септика

Верхняя труба (ее диаметр обычно 5 см) помещается в отверстие нижней и выводится на требуемую высоту (в большинстве случаев на крышу дома). Это может быть:

• труба, зафиксированная на наружной стене дома;
• внутренний вентиляционный стояк, подключенный ко всем сантехническим приборам.

Вентиляция наружной канализации

Если вы живете в частном доме, то обычно, кроме внутренней канализации присутствует еще и наружная. Необходимо рассмотреть вопрос организации вентиляции и для этой системы. Для вентиляции септика используется фановая труба. Если ваш участок расположен на глинистой почве, которая плохо впитывает влагу, то создаются целые поля фильтрации. Они представлены трубами, которые укладывают на определенной глубине, чтобы не мешать использовать под посадки верхний слой земли. На концах этих труб устанавливают дополнительные приспособления, которые выходят наружу и обеспечивают вентиляцию.

Ремонт разных сетей канализации

Прокладка сетей и монтажные работы

Система канализации выполняет огромную роль в создании оптимальных  условий функционирования любого объекта. По конструкции канализация зданий подразделяется на наружную и внутреннюю систему.

Наружная канализация представляет собой автономную систему очистки фекального стока либо прокладку канализационных труб и врезку их в системы централизованной канализации. Выбор определенного места врезки нередко считается сложным моментом во время строительства инженерных сетей, поэтому прокладка наружной канализации всегда поручается профессиональным специалистам.

При проектировании и установке сетей канализации работают только квалифицированные специалисты, которые грамотно проектируют сложные системы прокладки труб. При этом учитываются уклоны трубопровода, тип труб, количество сточных вод и другие важные факторы, которые могут повлиять на безотказное функционирование канализационной системы.

В проекте специалисты определяют места прокладки труб, вентиляционных отверстий и другое. Процесс прокладки  и установки канализации проводится в соответствии с утвержденным проектом. Наружные сети от выхода из здания до месторасположения очистных сооружений называют наружной канализацией.

Установка наружной   канализация  состоит из всех сооружений, от колодцев, дворовых и квартальных до магистральных сетей.

При монтаже дополнительное оборудование наружной канализации  и способ сброса сточных очищенных вод подбирают в зависимости от предполагаемого количества сточных вод, которые подлежат очистки, а также свойств, уровня и состава грунтов, где производят монтаж канализации.

Обычно трубопровод при установке такой канализации  прокладывается на глубине не меньше 50 см от поверхности земли.

Правильно осуществленный монтаж  сети канализации (наружной) – залог успешного функционирования системы.

Перед работой, перед прокладкой труб, следует убедиться, что специалистами отметки выверены с предельной точностью. Несоблюдение уклонов при установке канализации приведет к обратному стоку или заиливанию трубопроводов

При монтаже специалисты особое внимание обращают на соединение труб, которое во избежание протечек должно быть идеальным

Канализационные трубы проводят в самых различных грунтах, потому учитываются все свойства местности. Установка труб канализации осуществляется в бетоне, земле и стене

Также трубы прокладывают и через разные перекрытия, потому специалист обращает внимание и на состояние грунтов и другие особенности местности

Проектирование сетей канализации

МосИнжСервис качественно и оперативно разработает и осуществит Согласование Проектов сетей канализации по утвержденным техническим условиям или по техническому заданию заказчика.

МосИнжСервис проводит полный комплекс необходимых работ по разработке грамотной Проектной документации.

Подготовка и согласование компанией Задания на Проектирование состоит из:

• Разработки разделов Задания на Проектирование, включает технологический, по утвержденным нормам;
• Утверждения Задания на проектирование ГлавАПУ (утверждается Главным архитектором района), Префектурой (утверждается Главой администрации района), Заказчиком, Главным инженером.

Сбор документации, необходимой для проектирования, состоит из:

• Получения Инженерно геологических изысканий;
• Получения Инженерно-геодезических изысканий;
• Проектной реализации Технических условий;
• Получения Технического заключения, в котором указывается состояние сетей канализации при перепланировке, реконструкции, переоборудовании и капитальном ремонте объекта.

При разработке необходимой проектной документации специалисты компании учитывают:

• Пожелания Заказчика;
• Требования к Проекту Водоснабжающей организации, исходя из огромного опыта Проектирования сетей, Согласования документов и Строительства канализаций;
• Нужную оптимизацию Проекта канализации, разрабатывается способ прокладки разных сетей канализации, который позволит сэкономить расходы Заказчику;
• Цену на качественную прокладку канализации.

В каких случаях нужна вентиляция для канализации

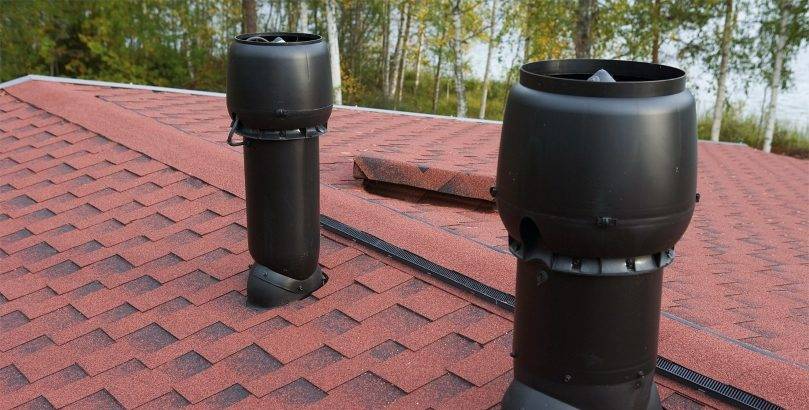

Вентиляционная труба для канализации, выведенная через кровлю

Канализация — это водоотводящая система, используемая для выведения продуктов, получаемых в ходе жизнедеятельности человека. Согласно СНиП, канализация без вентиляции обустраивается только в случаях, когда высота жилого строения не превышает два этажа, а объём канализационных стоков незначителен и не перекрывает сечение сточной трубы.

В остальных случаях, особенно при строительстве загородного дома с различными сантехническими устройствами, проектирование и монтаж вентиляции обязателен. Наличие вентиляции для канализационных стоков позволяет решить следующие проблемы:

• Балансировка давления — в процессе слива нечистот в канализационном трубопроводе возникает дефицит воздуха, называемый «разряжение». При наличии вентиляции воздух поступает через вентиляционные каналы, тем самым сохраняя разность давления внутри и снаружи системы.
• Проникновение неприятных запахов — воздух, поступающий из вентиляции, позволяет сохранять постоянный уровень воды в «колене» канализационной трубы. Эта прослойка воды блокирует поступление неприятных запахов из стояка в помещение кухни и санузла.
• Удаление опасных газов — большой объём продуктов жизнедеятельности, находящийся в закрытых сточных ямах и септиках, в процессе переработки выделяет большой объем метана. Вентиляция позволяет своевременно отводить значительное скопление газа, предотвращая его воспламенение и отравления жильцов.

Отсутствие вентиляции и проблемы в ее функционировании (замерзание, засорение) являются основной причиной срыва гидравлического затвора. Это чревато не только поступлением запахов продуктов жизнедеятельности, но и может привести к хроническому недомоганию у жильцов.

Материалы и монтаж канализационной вентиляции. Вакуумные клапаны вентиляции

Перейдем к рассмотрению раздела: материалы и монтаж канализационной вентиляции

С учетом выходов возможны две схемы вентиляции канализации

частного дома:

• Неизолированная.
• Утепленная либо изолированная;

Первый вариант широко используется в местностях с суровым климатом. Герметично соединяются между собой, легко монтируются, в частных домах для вентиляции канализации

используют ПВХ-трубы, которые недороги. От 5 см в 1-этажном доме и от 11 см в 2-х и более, диаметр сечения фановой трубы следует подбирать больше либо равным сечению стояка.

<-

Диаметр утепленного стояка на выходе около 16 см. Диаметр труб для вентиляции канализации

в многоквартирном доме и коттедже для:

• кухонных моек, душевых кабин, ванн – 5 см;
• стояков 6,5 – 7,5 см.
• подводки к раковинам либо биде 3 – 4,5 см;
• унитазов 11 см;

Вентиляция

канализации в многоквартирных домах, соединяющая 2 и более стояков, выполняется из ПВХ-труб до 20 см диаметром. Для соединения коллекторов и колодцев используются трубы еще больших сечений.

Теперь давайте рассмотрим более детально вакуумные клапаны вентиляции

<-

внутренний канализационный клапан

Клапаны используют в качестве альтернативы либо дополнения фановой трубе. Это выход, в случае если дом уже построен, но предусмотрена.

_

Альтернатива

— ситуация, в который надлежит произвести выбор одной из двух исключающих друг друга возможностей (эти возможности также нередко называются А.). В логике А. иногда называют высказывание вида «А» или «В».

Клапаны вентиляции не должны обмерзать, как правило их устанавливают на чердаке.В стояке разряжается воздух, мембрана отодвигается и запускает воздух внутрь канализационной системы, когда сливается вода. Механизм действия вентиляционного клапана для канализации

очень прост.просвет его герметично прикрыт мембраной, удерживаемой слабой пружинкой.Клапан автоматически закрывается, давление в трубе выравнивается. Таким образом как видим, открыт клапан лишь тогда, когда нужно запустить воздух из помещения в трубы.

Определенные владельцы предпочитают устанавливать вакуумный клапан для вентиляции канализации непосредственно в ванной комнате либо туалете

При данных обстоятельствах немаловажно обеспечить доступ к нему для контроля

Клапан должен находиться выше пола на 30 – 35 см. Клапан для вентиляции системы канализации

можно собрать собственными силами. Материалы и инструменты:

• саморез на 45 мм;
• полиэтиленовая крышка для стеклянной банки;
• небольшой листок тонкого поролона;
• пружинка от авторучки;
• клей;
• концевой тройник;
• шило.

_

Материалы

— собирательный термин, обозначающий разнообразные вещественные элементы производства, используемые главным образом в качестве предметов труда, – сырье, основные и вспомогательные материалы, топливо, энергия, покупные изделия и полуфабрикаты, спецодежда, запасные части для ремонта, инструменты и малоценные и быстроизнашивающиеся предметы.

• Из поролона вырезаем окружность чуть большего диаметра и приклеиваем к кружку из пластика, вытащив саморез;
• Теперь саморез выкручиваем и собираем готовый клапан.
• В центр вкручиваем саморез, из крышки вырезаем окружность диаметром 50 мм;
• Пробиваем шилом отверстие и вставляем саморез, в концевом тройнике проделываем отверстия диаметром 5 мм с промежутками 25 мм;

В случае если клапан собран правильно, воздух, вдуваемый в отверстия, будет проходить свободно. Ширина щели регулируются саморезом.

К сожалению, вакуумный клапан может лишь в некоторой мере заменить полноценную систему вентиляции.

Через определенное время он может засориться либо сломаться. И абсолютно бесполезны клапаны при пересыхании гидрозатворов.

Фановая труба предупреждает всасывание гидрозатворов из сифонов в трубы и очень эффективно предотвращает появление запаха канализации

.Характерное для душевых и трапов, уменьшает зловоние и при пересыхании водяных затворов.

Сливное сантехническое оборудование обязательно должно содержать гидрозатвор. Даже при грамотном устройстве вентиляции частного дома часть неприятных запахов может проникать через сливы без гидрозатвора.

Монтаж вентиляционной системы из пластика

Перед монтажом вентиляционной системы в частном доме своими руками необходимо распланировать расположение воздухозаборных, отводящих каналов, направление движения потоков воздушных масс. Схема расположения всех элементов вентиляционной системы должна разрабатываться профессионалами. Она составляется по следующим правилам:

1. Помещение, внутри которого циркулирует самый загрязненный воздух, находится в самом конце вентиляционной цепочки.
2. Приточную вентиляцию не располагают на кухне или санузле, но здесь находится выходное отверстие.
3. Вытяжное отверстие должно размещаться как можно ближе к потолку и направляться вверх.
4. Приточное и вытяжное отверстие размещаются как можно дальше друг от друга.

Монтаж начинается с крыши, где будут располагаться основные вентиляционные элементы. Труба для вентиляции выводится на крышу, возвышаясь над коньком на 50 см. Если это условие не будет соблюдено, поток воздуха будет загоняться в обратном направлении. На выходе трубы должен быть расположен аэратор, предотвращающий попадание внутрь нее различных осадков.

Труба для забора воздуха подводится к фронтону и закрывается решеткой. После этого производится монтаж приточной системы, от которой устанавливается разводка каналов во все помещения. Вентиляционные трубы на крыше не должны крепиться под углом 90 градусов, а места креплений нужно тщательно за герметизировать.

При использовании электрических вентиляторов необходимо предусмотреть наличие обратных клапанов, особенно при установке вентиляции в ванной комнате и кухне. Все выводы вентиляции внутрь помещений должны быть закрыты решетками, а для горизонтальных участков предусмотрена возможность сброса влаги. Канализационная вентиляция не должна быть соединена с общей.

Таким образом, при использовании трубопровода из канализационного пластика для вентиляционной системы наблюдаются те же недостатки, что и у вентиляционных пластиковых труб. Единственным минусом канализационных труб при этом является проблема состыковки с фитингами, поворотами, отводами вентиляционных воздуховодов. Вентиляционная система из обычных пластиковых труб – оптимальный вариант для создания эффективной циркуляции воздуха при составлении правильной схемы и наличии качественного монтажа.

В действительности схема канализации, чтобы внутри жилища не накапливался неприятный запах. Учитывайте, что когда вы смываете нечистоты в канализацию, то внутри образовывается вакуум, за счет которого и вытягивается вода по трубам и из накопительных сифонов, которые присутствуют в каждом сантехническом устройстве в доме. Соответственно, из-за того, что канализация априори не герметична зловония со временем начинают просачиваться внутрь дома и этим создают неудобства для проживающих людей. И запах настолько неприятный, что люди раздражаются и начинают пытаться найти источник, чтобы скорее убрать.

Для начала, нужно удостовериться, что система оборудована более, чем одним сифоном, ведь по факту эти простые отстойники являются гидрозамками, которые не дают запахам распространятся поддерживая вакуум внутри. Желательно, чтобы после стока в ставился сифон – так надежнее. Есть и еще одна немаловажная причина, которая также заключается в ужасном запахе, исторгаемом канализацией. Если в доме несколько ванных комнат и одной из них давно никто не пользуется, вода в вмонтированных сифонах давно пересохла и вакуум нарушен, так как клапан не работает.

Поэтому важно, продувал систему иначе запах начнет быстро распространятся по квартире. При этому стандартная классическая вентиляция, даже с принудительным вентилятором навряд спасет людей, проживающих внутри. В этом случае поможет только фоновая труба, которая сможет подавать подогретый воздух под давлением

В этом случае поможет только фоновая труба, которая сможет подавать подогретый воздух под давлением

Он будет стремиться вверх и запах выйдет через нее сразу в атмосферу

В этом случае поможет только фоновая труба, которая сможет подавать подогретый воздух под давлением. Он будет стремиться вверх и запах выйдет через нее сразу в атмосферу

Поэтому мы расскажем, какими методами строиться вентиляция и какие лучше использовать для этого материалы, уделим внимание основным нюансам этого нелегкого дела

Размещение вентиляционных каналов в частном доме

Вентиляционные каналы должны быть заложены в конструкцию дома на этапе проектирования. Они должны присутствовать не только в кухне, и санузле, а вообще в каждом помещении частного дома. При строительстве капитального здания, вентканалы обычно выкладывают из кирпича.

В каркасном домостроении можно использовать пластиковые трубы, либо короба, из тонкого оцинкованного металла. Главный канал монтируется. Как правило, в центральной стене, и от него расходятся ответвления в разные помещения.

Центральная труба выводится на крышу постройки. Следует помнить, что не стоит делать много горизонтальных ответвлений. Они сильно уменьшает тягу. Вертикальный канал центральной трубы должен быть в два раза длиннее горизонтальных участков.

Нормы установки

• При строительстве центрального вентиляционного канала из кирпича, толщина его стенок не должна быть менее 500 миллиметров. При меньшей толщине, в зимнее время, воздух в ней будет быстро охлаждаться, и опускаться вниз, что приведёт к сбоям в работе данной системы. Если канал изготовлен из оцинкованных коробов, то его необходимо оклеивать теплоизоляционными материалами.
• Труба вентиляции должна быть выше чем конек дома, это необходимо для того чтобы избежать завихрений воздуха, и улучшения тяги.

Основные правила

• Система вентиляции на кухне, и санузле обязательно должна иметь комбинированную схему, естественную и принудительную. В качестве принудительной можно использовать кухонную вытяжку, а для естественной должен быть смонтирован вентиляционный канал. Вентканал, целесообразнее всего, устраивать на противоположной стене от кухонной вытяжки. Ширина подвесной вытяжки должна быть не менее ширины газовой плиты.
• Вентиляционными каналами в обязательном порядке должны быть оборудованы все помещения в доме.
• В санузле принудительная вентиляция должна включаться автоматически, при включении света.
• В вытяжных устройствах необходимо предусмотреть установку сменных фильтров.

Материалы и монтаж канализационной вентиляции. Вакуумные клапаны вентиляции

Перейдем к рассмотрению раздела: материалы и монтаж канализационной вентиляции

С учетом выходов возможны две схемы вентиляции канализации

частного дома:

• Неизолированная.
• Утепленная либо изолированная;

Первый вариант широко используется в местностях с суровым климатом. Герметично соединяются между собой, легко монтируются, в частных домах для вентиляции канализации

используют ПВХ-трубы, которые недороги. От 5 см в 1-этажном доме и от 11 см в 2-х и более, диаметр сечения фановой трубы следует подбирать больше либо равным сечению стояка.

<-

Диаметр утепленного стояка на выходе около 16 см. Диаметр труб для вентиляции канализации

в многоквартирном доме и коттедже для:

• кухонных моек, душевых кабин, ванн – 5 см;
• стояков 6,5 – 7,5 см.
• подводки к раковинам либо биде 3 – 4,5 см;
• унитазов 11 см;

Вентиляция

канализации в многоквартирных домах, соединяющая 2 и более стояков, выполняется из ПВХ-труб до 20 см диаметром. Для соединения коллекторов и колодцев используются трубы еще больших сечений.

Теперь давайте рассмотрим более детально вакуумные клапаны вентиляции

<-

внутренний канализационный клапан

Клапаны используют в качестве альтернативы либо дополнения фановой трубе. Это выход, в случае если дом уже построен, но предусмотрена.

_

Альтернатива

— ситуация, в который надлежит произвести выбор одной из двух исключающих друг друга возможностей (эти возможности также нередко называются А.). В логике А. иногда называют высказывание вида «А» или «В».

Клапаны вентиляции не должны обмерзать, как правило их устанавливают на чердаке.В стояке разряжается воздух, мембрана отодвигается и запускает воздух внутрь канализационной системы, когда сливается вода. Механизм действия вентиляционного клапана для канализации

очень прост.просвет его герметично прикрыт мембраной, удерживаемой слабой пружинкой.Клапан автоматически закрывается, давление в трубе выравнивается. Таким образом как видим, открыт клапан лишь тогда, когда нужно запустить воздух из помещения в трубы.

Определенные владельцы предпочитают устанавливать вакуумный клапан для вентиляции канализации непосредственно в ванной комнате либо туалете

При данных обстоятельствах немаловажно обеспечить доступ к нему для контроля

Клапан должен находиться выше пола на 30 – 35 см. Клапан для вентиляции системы канализации

можно собрать собственными силами. Материалы и инструменты:

• саморез на 45 мм;
• полиэтиленовая крышка для стеклянной банки;
• небольшой листок тонкого поролона;
• пружинка от авторучки;
• клей;
• концевой тройник;
• шило.

_

Материалы

— собирательный термин, обозначающий разнообразные вещественные элементы производства, используемые главным образом в качестве предметов труда, – сырье, основные и вспомогательные материалы, топливо, энергия, покупные изделия и полуфабрикаты, спецодежда, запасные части для ремонта, инструменты и малоценные и быстроизнашивающиеся предметы.

• Из поролона вырезаем окружность чуть большего диаметра и приклеиваем к кружку из пластика, вытащив саморез;
• Теперь саморез выкручиваем и собираем готовый клапан.
• В центр вкручиваем саморез, из крышки вырезаем окружность диаметром 50 мм;
• Пробиваем шилом отверстие и вставляем саморез, в концевом тройнике проделываем отверстия диаметром 5 мм с промежутками 25 мм;

В случае если клапан собран правильно, воздух, вдуваемый в отверстия, будет проходить свободно. Ширина щели регулируются саморезом.

К сожалению, вакуумный клапан может лишь в некоторой мере заменить полноценную систему вентиляции.

Через определенное время он может засориться либо сломаться. И абсолютно бесполезны клапаны при пересыхании гидрозатворов.

Фановая труба предупреждает всасывание гидрозатворов из сифонов в трубы и очень эффективно предотвращает появление запаха канализации

.Характерное для душевых и трапов, уменьшает зловоние и при пересыхании водяных затворов.

Сливное сантехническое оборудование обязательно должно содержать гидрозатвор. Даже при грамотном устройстве вентиляции частного дома часть неприятных запахов может проникать через сливы без гидрозатвора.

Создание эффективной вентиляции

Эффективность вентилирования системы канализации обеспечивается соблюдением двух главных принципов монтажа фановой трубы. Первый принцип основан на разнице диаметров отводной и главной труб. Диаметр фановой трубы всегда должен иметь размер, равный или немного больший по отношению к размеру диаметра отвода от основной линии канализации.

Второй принцип заключается в том, чтобы вывести и смонтировать вывод верхней концевой части трубопровода вентиляции в зону свободных воздушных потоков.

Монтаж вентиляционного стояка всегда предусматривает использование труб с диаметром, равным диаметру линии основной канализационной магистрали или превышающим этот размер. На рисунке показан вариант перехода от тройника системы канализации к фановой трубе

Монтаж вентиляционного стояка традиционно ведут, используя для этого стандартные пластиковые трубы диаметром 110 мм. Помимо пластика, для сборки фановой линии применяют также чугунные трубы. Но такой вариант строительства, как правило, является прерогативой крупных проектов.

Трубы соединяют одну с другой с использованием резиновых уплотнителей. Крепят линию вентиляции к стене дома при помощи металлических хомутов, накладывая их на поверхность труб через резиновые прокладки.

Вентиляционный стояк ведут от точки сопряжения с канализацией, с последующим проходом через все этажи частного дома, включая чердачную область. Вывод концевой части осуществляется за границы кровли строения

Верхняя точка выведенной наружу трубы вентиляции должна находиться над горизонтом кровельного покрытия не ниже 300 — 700 мм. Эти значения рекомендуются для монтажа на домах с плоскими кровлями или там, где крыша сделана под небольшим уклоном. Чем круче скат кровли, тем выше делается высота концевой части вентиляционной трубы.

Строительные нормы предусматривают также выдерживать расстояние по высоте от верхней точки близко расположенных окон до верхней точки фановой трубы. Здесь рекомендуется придерживаться параметров не меньше значений, равных 3,5 — 4 м. Вентиляция системы домашней канализации монтируется как отдельный узел коммуникаций.

Правила (СНиП) не допускают совмещения линии канализационной вентиляции с другими техническими системами (дымоходами, воздушными вытяжками и др.).

5.4 Выгребы

5.4.1. В системах канализации с использованием люфт-клозетов или биотуалетов для накопления и последующего вывоза фекалий должны устраиваться выгребы. Выгреб изготавливается в виде подземной емкости из бетона, железобетона или кирпича. Перекрытие выгреба, находящееся за пределами наружного ограждения дома, утепляется. На перекрытии располагается люк с утепленной крышкой.
5.4.2. Из выгреба следует предусматривать вентиляционный канал сечением не менее 130×130 мм, нижний конец которого располагается на 200 мм выше конца фановой трубы, а верхний – на 0,5 м выше кровли.
5.4.3 Внутреннюю поверхность выгреба, изготовленного из кирпича, необходимо защитить цементной штукатуркой.
5.4.4. К выгребу должна быть обеспечена возможность подъезда ассенизационной машины.

Стоимость монтажа канализации дома >>>
СОДЕРЖАНИЕ СНиП 31-02

1 Введение: 1 Область применения. 2 Нормативные ссылки. 3 Общие положения >>
4 Водоснабжение >>
6 Теплоснабжение >>
7 Отопление:
– Системы водяного отопления; трубопроводы, расширительные баки, отопительные приборы, запорная и регулировочная арматура, насосные установки. >>
– Отопление загородного дома. Воздушное отопление. Электрическое отопление. Камин. Дымоходы и дымовые трубы. Облицовка дымохода. Оголовок дымовой трубы. >>
8 Вентиляция и кондиционирование воздуха >>
9 Газоснабжение >>
10 Электроснабжение >>

Альтернатива – аэрационный (вакуумный) клапан

Использование вакуумных (аэрационных) клапанов в качестве альтернативы фановой трубе следует считать чисто условным явлением. Схему с вакуумными клапанами владельцам частной недвижимости остаётся применять лишь в случае полной невозможности монтажа вентиляционного стояка. Низкая надёжность работы аэрационных клапанов подтверждается даже отсутствием какой-либо информации по этим устройствам в документации СНиП.

Двойной аэрационный клапан на сечение канализационной трубы 110 мм. Под выкрученной головкой одной из частей обнаружена простейшая конструкция на основе резиново-пластиковой мембраны

Используются вакуумные клапаны исключительно на системах канализации частных малоформатных домов. Устройство клапана незамысловатое:

• пластмассовый круглый корпус;
• в корпусе сквозное отверстие для клапана;
• мембрана, резиновая прокладка.

Принцип работы устройства тоже прост. Если в канализационной трубе за счёт нарушения баланса давлений создаётся разряженная атмосфера (вакуум), клапан открывается и в трубу засасывается воздух из помещения. Как только давление в трубе выравнивается, клапан возвращается на место.

При желании аэрационный механизм можно сделать самостоятельно. Но в продаже есть заводские продукты, имеющие ходовые сечения 50 и 110 мм. Они недешевые, но более надёжные. Устанавливают аэрационные клапаны обычно в непосредственной близости от сантехнических стояков на верхних точках канализационной системы. Чаще всего монтаж клапана делается на верхнем отводе тройника (крестовины), что смонтирован на линии отвода от унитаза.

Владельцам частных домов, кто сделал выбор в пользу аэрационных клапанов, придётся периодически заниматься техническим обслуживанием этих сантехнических приборов.

Определённый период эксплуатации вакуумных клапанов сопровождается накоплением отложений и загрязнений в том месте, где находится клапанное уплотнение. Герметичность прибора нарушается, запахи канализации начинают проникать в помещение. Поэтому время от времени ТО необходимо проводить, и здесь очередной плюс в пользу первой схемы вентиляции.

Так выглядит монтаж аэрационного клапана на стояке, который будет располагаться рядом с унитазом в туалете частного дома. Это один из распространенных вариантов применения, показывающий вполне эффективное действие

Другой недостаток упрощённой клапанной вентиляции бытовой системы канализации – она работоспособна только в условиях положительных температур. То есть, если аэрационный клапан установлен в области возможного снижения температуры до ноля градусов и ниже, появляется риск нарушения работоспособности системы.

5 Плюсы и минусы труб

Кроме дешевизны и простоты монтажа, у трубной продукции есть и другие достоинства, благодаря которым стоит рассматривать её как материал для сборки вентсистемы. Вот почему многие владельцы частных домов выбирают пластиковые (полипропиленовые, поливинилхлоридные и пр.) трубы:

1. 1. Внутренние стенки не препятствуют свободному перемещению воздушных потоков.
2. 2. Изделия не подвержены коррозии, порче от плесени и грибка, а также им не страшны изменения температурно-влажностного режима.
3. 3. При определённой сноровке можно смонтировать довольно сложную вентсистему с несколькими разветвлениями.
4. 4. Есть возможность стыковать детали, используя однотипные элементы.
5. 5. Конструкция получается лёгкой и прочной.
6. 6. Полипропилен, полиуретан и поливинилхлорид не уступают по своим характеристикам современным сплавам, при этом они лишены их недостатков.
7. 7. Прочность трубной продукции достаточно высока, что позволяет прокладывать детали скрытым способом.

Что касается себестоимости, она в 3—4 раза меньше, чем при использовании пластиковых элементов, изготовленных специально для сборки вентсистемы. У канализационных труб есть и недостатки:

• группа материалов, из которых изготавливается продукция, имеет высокую хрупкость, поэтому при ударе или сильном нажатии могут появиться трещины;
• температура плавления не превышает 70 градусов, что делает невозможным применение канализационных элементов в помещениях, где воздух прогревается выше этой отметки.
