Разбор кондиционера
Первым делом вытаскиваете вилку из розетки и отключаете прибор от сети.
Ошибка №2
Если кондиционер у вас до этого работал, не нужно сразу лезть в его внутренности.
После отключения дайте ему отдохнуть 30 минут. Это время не входит в общую продолжительность ремонта, указанную ранее
Данные полчаса необходимы для охлаждения разогретых элементов системы. Еще один полезный совет тем, кто будет чистить агрегат не себе, а заказчику.
Ошибка №3
Перед разбором обязательно проверяйте кондиционер на работоспособность.
Вдруг он окажется неисправным. Потом никогда не докажите, что вы не виноваты в его поломке.
Итак, отщелкиваете верхнюю крышку и достаете воздушные фильтра.
По инструкции их рекомендуется чистить каждые две недели. Проще всего их намылить чем-то вроде фэйри и промыть губкой под теплой водой.
Просто под струей воды из-под крана по-настоящему грязные сеточки не отмыть.
Ошибка №4
Сушить фильтр феном или на батарее запрещается.
Он должен просохнуть самостоятельно.
Ошибка №5
Если вы делаете разбор кондиционера в первый раз, не надейтесь только на свою память.
Иначе у вас получится квест – “как разобрать кондиционер и жить дальше без него”
LG, Samsung и разного рода китайские no name модели разбираются относительно сносно. А вот с японцами приходится раскурочивать все до винтика.
Поэтому поставьте рядом с собой одного из членов семьи, дабы он записывал весь процесс на камеру смартфона. Это очень сильно поможет в последующей сборке конструкции в обратной последовательности.
За воздушным фильтром в отдельных моделях может находиться дезодорирующий элемент.
Это штука, которую опрыскивают разными ароматами, и вся комната наполняется соответствующими запахами. Снимаем и его.
Спускаемся ниже. Открываете нижнюю заслонку и отщелкиваете ее по бокам.
Не бойтесь, она очень хорошо гнется. Смело оттягиваете ее вниз по середине и вытаскиваете из пазов по краям.
Если сразу не выходит, попробуйте ее прокрутить. Там может быть “замочек” (у моделей Toshiba), который выходит из пазов только в одном положении.
Еще заслонка может быть связана с направляющими лопастями потока воздуха. Отщелкиваете и с них.
Ошибка №6
Нельзя залазить тряпкой в агрегат для очистки внутренних стенок кондиционера, не снимая саму заслонку.
Те, кто хочет сэкономить время, чаще всего подобным образом и ломают направляющие жалюзей.
Далее отверткой откручиваете крышку, за которой спрятаны электрические контакты и вводной кабель.
После чего раскручиваете шурупы в нижней части кондиционера. Данные винтики могут быть спрятаны под заглушкой.
Внешний кожух корпуса обычно на всех кондиционерах держится на:
нижних винтах
верхних защелках
Плоской отверткой поддеваете и отсоединяете защелки. Вы должны услышать характерный звук щелчка.
От кожуха также придется отсоединить электрический разъем на датчики или электронные схемы, встроенные в этот корпус.
Пластиковый корпус отправляется в чистку.
Ошибка №7
Ни в коем случае не мойте его горячей водой и не сушите под прямыми лучами солнца.
Иначе пластмассу поведет и изменит ее цвет (пожелтеет). Это не только не эстетично, но и не практично.
Ни к одной защелке через годик не прикоснетесь. Все начнет ломаться и крошиться.
Сняв корпус, добираемся до ионизатора воздуха (в вашей модели его может и не быть). Сначала отключаете от него разъем с проводами питания, а потом откручиваете крепежный шуруп.
На радиаторе отсоединяете озоновый датчик (при наличии).

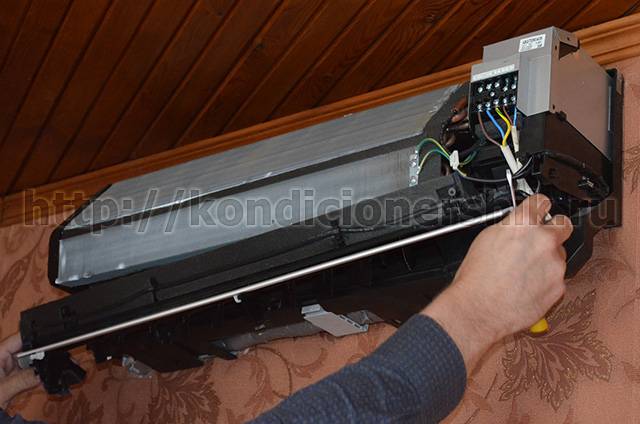

В общем вам по максимуму нужно отключить и демонтировать все питающие электрические шлейфа.
Направляющая шторка через маленький шаговый моторчик также подключена к плате управления. Снимаете защитную крышку, прослеживаете куда от нее идут провода и отсоединяете быстросъемный штекер.
Либо откручиваете сам моторчик.
Руководство по самостоятельному разбору кондиционера
Подобный способ разборки домашнего кондиционера, является универсальным, он подходит и для разборки подавляющего большинства марок, которые существуют на сегодняшний день.
Для того чтобы приступить к разборке блока, следует запастись необходимыми инструментами. Для работы будут нужны:
- Отвертки «минусовки» и «плюсовки» разного диаметра.
- Комплект шестигранников.
- Тонкий паяльник.
- Специальное дезинфицирующее средство для систем кондиционирования.
- Щетка с вытянутыми щетинками
Нужно знать, что, для того чтобы разобрать и почистить блок, не требуется демонтировать агрегат со стены, спускать фреон и размыкать медную трассу.
Для начала нужно отключить устройство от сети электропитания. После этого снимается защитная фильтрация, расположенная во блоке. Как правильно произвести ее снятие, можно прочитать в книжке по эксплуатации, которая шла в комплекте с кондиционером. Там очень детально и понятно прописан весь процесс.
После чего, снимается внешняя панель с блока. И тогда развинчиваются два болтика, которые закрываются предохранителями, и каркас тянется в свою сторону. Он зафиксирован с верхней стороны двумя защелками.
Вся панелька, которая находилась с верхней стороны, будет вся в плесени и грязи. Ее тут же нужно отправить в мойку.
С применением небольшой силы, из пазов, вытягивается лопасть, которая отвечает за направление воздушных масс.
Затем снимается нижняя область внутреннего блока агрегата с задвижек – креплений, где отсоединятся дренажный шланг и провод питающий кондиционер.
Если же имеются базовые знания по электронике и радиотехнике, то можно и не записывать, а при обратной сборке обратиться к нарисованной на задней стороне, блока, к подробной схеме подключения.
Дальше отжимаются крепительные скобы, и вынимается корпус электроблока и трансформатора. Для демонтажа слива и выводного шланга, следует очень аккуратно и не торопясь выжать три несущих крепежа. Проем, который служит для выдувания воздушных масс из блока, тоже, как и лопастная часть, будет покрыт заплесневелостью, от которого и происходит распространение столь скверного аромата.
После чего следует открутить несущие болты электронного двигателя сплит системы и с большой аккуратностью приподнять радиатор, после чего можно снимать моторную опору. Далее извлекаются лопасти и движок, находящийся в ячейке. Для того чтобы исключить вероятность случайного падения радиатора, его можно поместить обратно.
Затем необходимо произвести снятие теплового замка, находящегося на крепительном болтике фрикционного колеса с ободом электродвигателя. Но нужно иметь в виду, что данные вещи разобрать самостоятельно будет трудновато. Для того чтобы избежать случайного сгорания резиновой детали, которая передает энергию, необходимо при помощи тонкого паяльника очень внимательно произвести нагревание болтовой головки, при этом в процессе паяния нужно пробовать его открутить. После удачного отделения лопастей от моторной части, все заплесневелые и пыльные детали помещаются в мойку.
Для того чтобы промыть тщательно, удалить все посторонние запахи и дезинфицировать все снятые элементы, стоит приобрести специальное средство для кондиционеров. Оно прекрасно справляется с удалением грибков, затхлости, плесени и микробов.
Приступая к очищению, сначала нужно встряхнуть баллончик. Средство распыляется по всей поверхности, которая требует очистительной обработки. Выжидается двадцать минут. Затем со щеткой с длинным ворсом прошаркиваются загрязненные места. И промываются водой. Кондиционер собирается в обратном порядке.
Инструкция по демонтажу кондиционера своими руками
Переходим непосредственно к деинсталляции.
Наружный блок

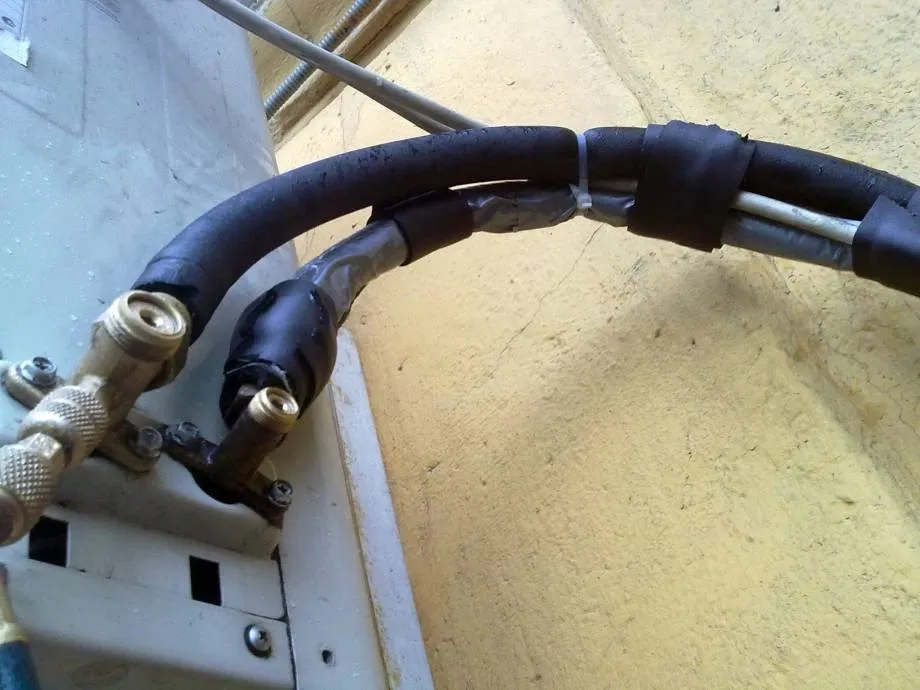

Отсоединяем фреонопроводы. Это можно сделать путём отвинчивания гаек, которыми магистрали прикручены к штуцерам наружного блока. К такому способу прибегают в том случае, если длина трубок позволяет использовать их на новом месте. Открытые штуцеры нужно надёжно заклеить изолентой или скотчем — это предотвратит их засорение.
Демонтаж наружного блока
Но в большинстве случаев фреонопроводы повторно не используют, тем более что их наращивание не допускается. Тогда трубки просто обрезают труборезом на расстоянии в 150–200 мм от штуцеров, сразу же зачеканивая их концы слесарными тисками.
Зачеканенные магистрали
Совет. Если известно, что кондиционер будет храниться в разобранном виде достаточно долго, трубки можно заполнить азотом и плотно закупорить. В отличие от воздуха, точнее, содержащегося в нём кислорода, азот не приводит к окислению материала.
После всех манипуляций с наружной части фреонопроводов необходимо снять теплоизоляцию.
Убедившись, что прибор отключён от сети, снимаем защитную крышку над местом присоединения электрокабеля. Его клеммы необходимо каким-либо образом пометить, чтобы избежать путаницы при подключении на новом месте. После этого нужно открутить зажимы, при помощи которых жилы прикручены к контактам наружного блока. Освободившийся конец кабеля прикручивают к фреонопроводам, которые после этого вручную выпрямляют, чтобы иметь возможность вытащить их через отверстие в стене.

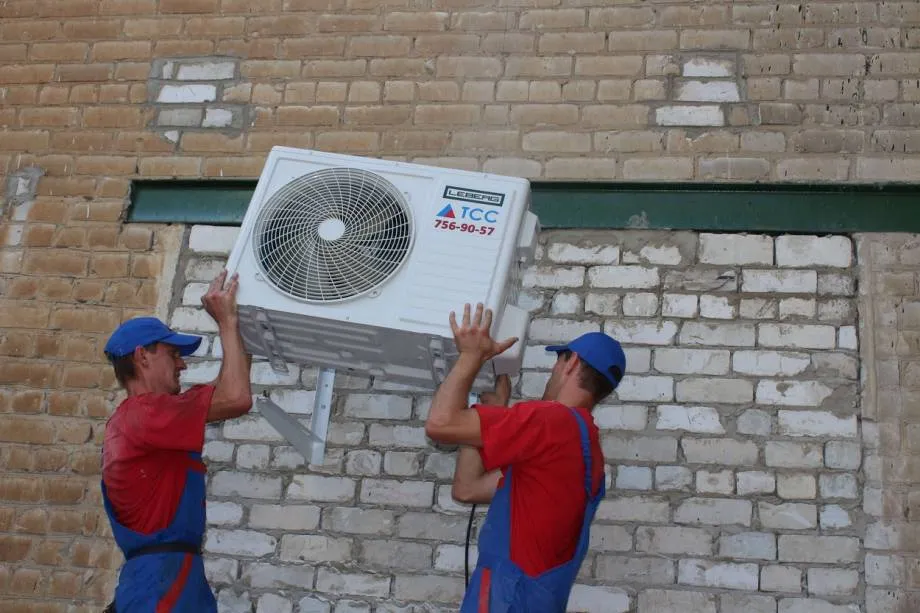

Теперь откручиваем гайки, удерживающие наружный блок на кронштейнах, и вместе с помощником снимаем его, а затем и сами кронштейны.
Обратите внимание! Во время хранения и перевозки наружный блок должен быть в вертикальном положении
При транспортировке очень важно избежать тряски и ударов — для этого лучше поместить блок в коробку с предварительно уложенным в неё пенопластом
Отсоединение компрессора
Если демонтаж кондиционера производится с целью ремонта компрессора, последний нужно правильно отсоединить. Делается это так:
- С наружного блока снимаются крышки.
- После этого можно будет отсоединить от компрессора трубки всаса и нагнетания.
- Отключаем провода, питающие компрессор и вентилятор.
- Откручиваем крепления, удерживающие вентили и конденсатор.
- Снимаем конденсатор, получая доступ к креплениям компрессора.
- Снимаем компрессор.
Действуя таким образом, вы исключите риск повреждения трубопроводов обвязки. Ещё один плюс: появляется возможность вести ремонт нескольких элементов наружного блока одновременно, что позволит справиться с задачей быстрее.
Чтобы с компрессором можно было работать, нужно вылить имеющееся в нём масло.
В случае с поршневой моделью оно без проблем сливается через всасывающий патрубок. У спиральных и роторных моделей приходится просверливать днище (диаметр отверстия — 5–6 мм). Насквозь сверлить нельзя, иначе внутрь попадёт стружка. Оставляют тонкую перегородку, которую затем протыкают пробойником.
Как снять внутренний блок
Чтобы получить доступ к фиксаторам внутреннего блока, необходимо снять с него лицевую панель. Затем отсоединяют фреонопроводы, электропровода, отщёлкивают фиксаторы и снимают блок с направляющих.
Демонтаж внутреннего блока
Обратите внимание! На этом этапе обыватель сталкивается с некоторыми трудностями: при неосторожных действиях легко можно повредить защёлки испарителя
Соблюдать осторожность следует и при отщёлкивании фиксаторов, удерживающих блок на направляющих. Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций. Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций
Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций
Соблюдать осторожность следует и при отщёлкивании фиксаторов, удерживающих блок на направляющих. Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций. Соблюдайте осторожность с защелками!
Соблюдайте осторожность с защелками!
Сняв внутренний блок, откручивают монтажную пластину, извлекают из стены фреонопроводы с питающим кабелем и откручивают декоративный короб, уложенный вдоль наружной стены.
Демонтаж рабочего кондиционера (с фреоном)
Ниже рассматриваются варианты частичного или полного демонтажа рабочего оборудования. Такая процедура необходима при переезде или, как в моем случае, при ремонте. Смысл всей процедуры состоит в том, чтобы перекачать весь фреон в наружный блок и сохранить его там с минимальными (некритичными для функционирования) потерями. Сделать это можно тремя способами.
Способ без манометра
Необходимо собрать хладагент в теплообменнике внешнего блока. Для этого выполняют следующие операции:
Переводят кондиционер в режим охлаждения: включают на пульте режим холода и устанавливают минимально возможную температуру.
- После запуска кондиционера (в помещении) перемещаются к наружному блоку и снимают защитный кожух в месте входа трубок.

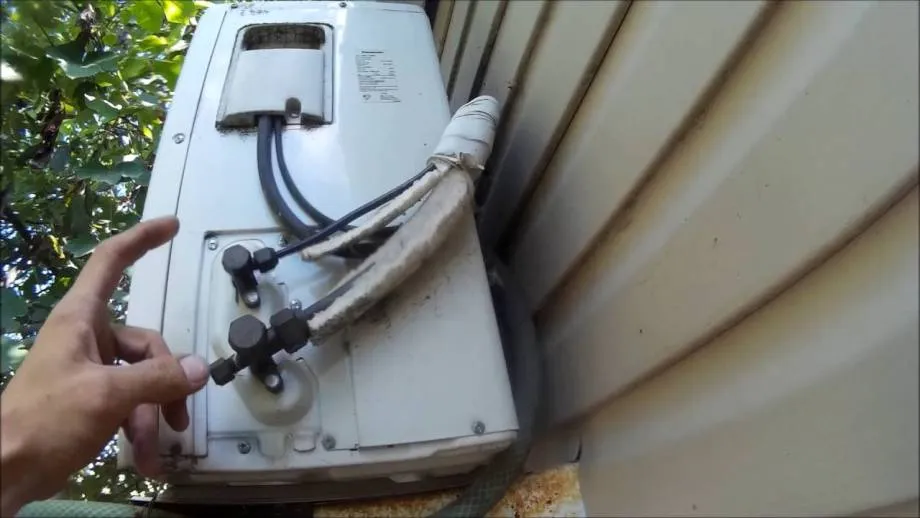

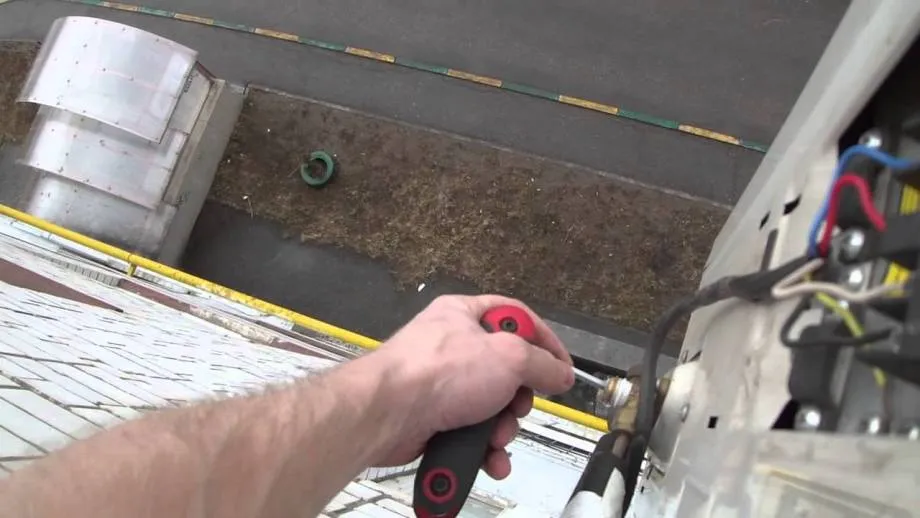

- Откручивают заглушки (колпачки) сервисных кранов, которые в рабочем состоянии открыты. Становятся доступными краны под шестигранник.
- Перед следующими действиями необходимо убедиться, что компрессор кондиционера работает (что определяется по характерному шуму наружного блока или по холодным кранам).
Если вы занимаетесь демонтажом зимой, а температура ниже, чем можно установить на пульте, компрессор может не включиться, так как посчитает, что в помещении достаточно прохладно. В этом случае придется пойти на хитрость: открыть крышку внутреннего блока, снять сетки и найти температурный датчик. Помощник будет держать датчик в руке, согревать его и искусственно завышать показатели температуры.
Сервисные краны имеют разные размеры, соответствующие размерам всасывающей (толстой) и нагнетательной (более тонкой) трубки. Для того чтобы перекачать фреон в наружный блок кондиционера, выполняют следующие операции:
Закрывают кран с тонкой трубкой. Фреон продолжает поступать во внешний блок, но выхода из него уже не имеет.
- Выждав несколько секунд (пока весь хладагент не окажется в наружном блоке), перекрывают второй кран.
- С помощью шестигранника закручивают кран с тонкой трубкой (по часовой стрелке, до упора). В старых агрегатах с износившимися уплотнителями в этот момент может начать выходить фреон. Постарайтесь завинтить кран как можно быстрее, чтобы минимизировать потери.
- После блокировки тонкой трубки вы услышите, что компрессор стал работать с нагрузкой. Так происходит потому, что подача фреона к внутреннему блоку прекратилась, но второй кран открыт, и компрессор продолжает откачивать остатки хладагента из испарителя внутреннего блока.
- Теперь нужно подождать 20-30 секунд, а затем закрутить второй кран (на толстой трубке). Время ожидания зависит от длины магистрали: чем она длиннее, тем дольше нужно ждать. При длине 3-5 м хватит 20-30 секунд, для длины 7-10 м достаточно 40-50 секунд.
- После этого, как весь фреон оказался в наружном блоке, желательно как можно скорее выключить кондиционер, чтобы не перегружать компрессор (это удобно поручить помощнику).
- Медные магистрали снимаются, после чего их в обязательном порядке закупоривают, чтобы в испарительную камеру не попала пыль.
Способ с манометром
Отличие заключается в том, что после откручивания заглушек к кранам подсоединяют манометры. Подключение необходимо проводить крайне аккуратно (в перчатках), так как будет выходить хладагент под давлением. После подключения на манометре будет фиксироваться рабочее давление системы.
В процессе блокировки крана тонкой трубки вы будете наблюдать снижение давления на шкале манометра. С помощью прибора вы сможете отследить падение давления до нуля (а не ориентироваться по времени), а затем заблокировать кран толстой линии и сразу же выключить кондиционер.
Способ с потерями фреона
Существует еще один способ, как собрать фреон в наружный блок, но он связан с потерями хладагента. Если нет возможности запустить агрегат (например, при морозе за окном), тогда просто закрывают оба крана (без запуска прибора). Часть газа останется в трубках и во внутреннем блоке, и его придется стравить во время откручивания гаек.
Большая часть газа останется запертой во внешнем блоке, но, возможно, понадобится заправка (или дозаправка) хладагентом. Если устройство рассчитано на работу с фреоном 22, то можно ограничиться дозаправкой.
О тонкостях сохранения фреона перед демонтажом в следующем видео:
Разборка внутреннего блока кондиционера
1. Выключаем кондиционер из электросети.
2. и извлекаем сетчатые фильтры. Крышку не закрываем.
3. Снимаем корпус внутреннего устройства:

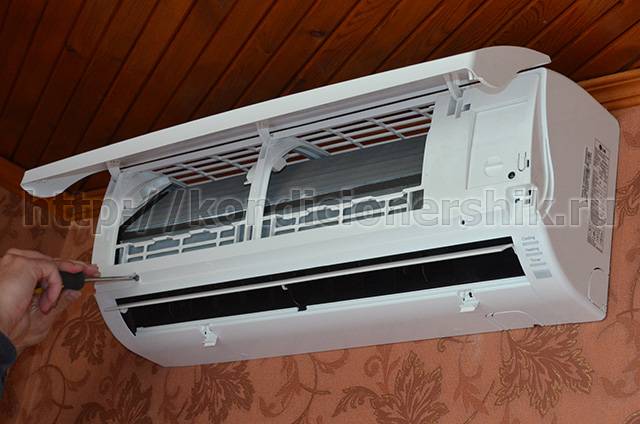

у любого блока снизу под жалюзи имеются саморезы (они чаще всего находятся под декоративными заглушками). Выкручиваем данные саморезы;
под крышкой внутреннего блока (где фильтры) тоже могут быть саморезы (или клипсы) – откручиваем (или отщелкиваем) их. Аккуратно приоткрываем нижнюю часть корпуса;
далее наша задача «освободить» клипсы сверху корпуса. Они очень жесткие, и чтобы их «отщелкнуть» нужно внимательно посмотреть, как они крепятся (в большинстве случаев они «отщелкиваются» при поднятии низа корпуса на себя);

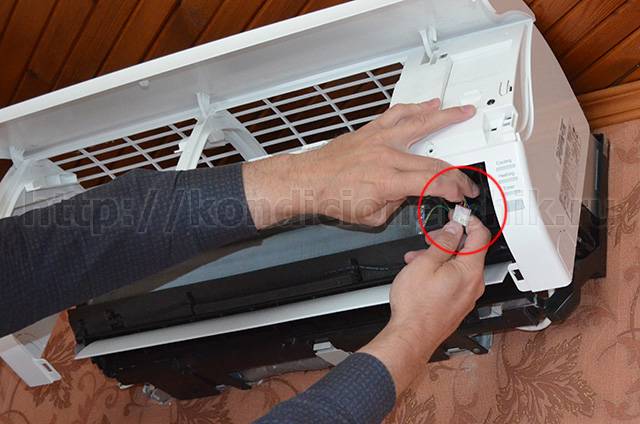

отсоединяем от корпуса все фишки, если они есть;
приоткрываем жалюзи и снимаем корпус (снизу на себя или сверху на себя в зависимости от модели).
4. Следующая задача – это снятие дренажного лотка (в очень редких моделях он не снимается, а сделан воедино со всем корпусом)
Важно рассмотреть, как он установлен, чтобы при последующей сборке он «встал на свое место». Рекомендуем приготовить пакет или тару, чтобы слить возможный конденсат (воду) из лотка:
обычно слева лотка необходимо открутить один саморез, затем освободить клипсы снизу;
отсоединяем все фишки от лотка (или откручиваем моторчик привода жалюзи);
аккуратно извлекаем лоток и при этом отсоединяем «хвост» дренажного шланга (он может быть закреплен защелкой или саморезом).

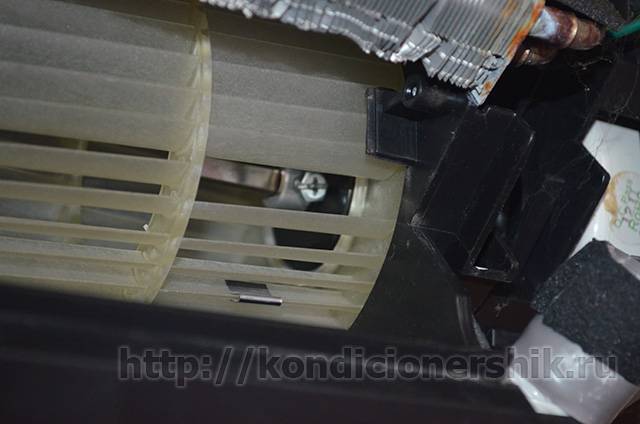

5. Следующая задача это снятие вала (вентилятора). Это самая трудная и ответственная операция. Здесь может быть два варианта в зависимости от устройства конкретной модели:
- более «легкая ситуация»
, когда вал снимается влево без снятия мотора и блока управления (в этом случае должен быть винт внутри самого вала и вся левая часть корпуса должна быть разборной): - откручиваем и освобождаем левую часть радиатора от корпуса внутреннего блока;
откручиваем винт справа внутри вала (не до конца, а лишь на пару оборотов)
Здесь нужно действовать очень осторожно, не сломать лопасти вала и не испортить головку винта. Этот винт зачастую сильно «затянут»!;
извлекаем вал вниз из корпуса, не повредив никакие детали (и свои руки). Обычно он очень плотно установлен и для его снятия нужен опыт. Можем отверткой держать винт и таким образом подталкивать и направлять вал.
При установке вала обратно винт должен очень точно закрутиться «на свое место». Иначе вал может проворачиваться или задевать стенки корпуса.
- самая сложная ситуация
, когда приходится снимать блок управления и мотор вала (предупреждаем, что в этом случае крайне желательно обратиться к специалистам):- извлекаем блок управления из корпуса кондиционера. Для этого отсоединяем все датчики и провода, которые к нему подходят. Затем освобождаем клипсы и откручиваем саморезы, которые его крепят;
- откручиваем кожух крепления мотора (обычно 4 самореза). Откручиваем все саморезы, которые помогут освободить кожух и вал;
- внимательно изучаем, каким образом отсоединить вал от мотора и извлечь его из корпуса. Скорее всего, придется аккуратно гнуть медные трубки, которые подходят к радиатору.
Для сборки кондиционера выполняем рассмотренные операции в обратном порядке.
Таким образом, у нас получилась довольно длинная, но достаточно подробная инструкция о том, как разобрать кондиционер.
как открыть кондиционер чтобы добраться до вентелятораю нижние 2 шурупа нашли, что надо сделать чтоб открыть
Вадим
Выкручиваете два или три шурупа под горизонтальной жалюзью.
Никита
со всей дури с размаху о пол
Виктория
Скачай на него инструкцию – там разборка в картинках. По крайней мере на мою HITACHI так.
Юрий
Он вынимается из корпуса. весьма туго.
Метки: Как снять крышку внутреннего блока кондиционера Самсунг
Предосторожности
Если кондиционер вышел из строя и не подлежит ремонту, то его снять просто — нет нужды сохранять фреон, не важна герметичность компрессора, конденсатора и испарителя.
С рабочим кондиционером так поступать нельзя. И в этом случае главное, чтобы внутрь системы не попали пыль и даже воздух. Иначе можно говорить о гарантированном выходе компрессора после монтажа и пуска кондиционера на новом месте. Причина — особенность устройства вакуумного насоса.
Фреон чрезвычайно текуч, а разница температур на входе и выходе достигает нескольких десятков градусов. Никакие уплотнители и кольца, используемые в обычных насосах и компрессорах, не выдержат таких условий эксплуатации. Необходимая герметичность достигается за счет исключительно точной подгонки поверхности движущихся элементов насоса к внутренней геометрии камер. Малейшая царапина твердой частицей приводит к выходу из строя компрессора. А такой частицей может быть и крупинка льда, образовавшаяся при замерзании влаги в попавшем внутрь воздухе.
Именно поэтому новые кондиционеры продают заполненными инертным газом, который перед закачкой фреона откачивают вакуумным насосом.
Когда снимают кондиционер самостоятельно фреон надо откачать, а блоки разъединить. Сделать это надо так, чтобы внутрь системы не попала пыль вместе с воздухом. То есть создать там вакуум. И желательно фреон сохранить полностью (или его большую часть), чтобы на новом месте было проще привести систему в рабочее состояние.
Подготовка
Чтобы правильно снять кондиционер, из профессионального оборудования нужна только манометрическая станция, которую можно взять в аренду.
Остальные инструменты есть у каждого домашнего мастера:
- набор гаечных и шестигранных ключей;
- отвертки;
- труборез или бокорезы;
- ручные слесарные тиски;
- плоскогубцы.
Спуск фреона
Есть два способа демонтажа рабочего кондиционера:
- Применение манометрической станции для сбора фреона во внешнем блоке.
- Использование станции откачки и сбора фреона, подключаемой к специальному двухвентильному баллону. У станции есть собственный манометрический коллектор и компрессор для откачки хладагента в жидком или газообразном состоянии.
Первый способ более «доступный», но его можно использовать только при запуске кондиционера — транспортировка фреона происходит за счет штатного компрессора.
Второй способ универсальный. Его можно использовать даже зимой, когда кондиционер нельзя включать из-за низкой температуры на улице. Достоинство такого способа еще и в том, что внешний блок будет вакуумирован — без фреона в конденсаторе. Что гораздо безопаснее при перевозке на новое место. Но аренда такой станции и баллона будет стоить дороже, чем обычного манометрического коллектора.
Сбор фреона во внешнем блоке
Сбоку на корпусе наружного блока есть два штуцера, от которых отходят трубки:
- тонкая — для транспортировки жидкого фреона из конденсатора в испаритель;
- толстая — для закачки газообразного фреона в конденсатор.
У обоих штуцеров под крышками есть головки перекрывающего клапана. От головки газового отходит отвод с ниппелем.
Сбор фреона в конденсаторе проходит в следующем порядке:
- Со штуцеров и ниппеля снимают защитные крышки.
- К ниппелю подсоединяют коллектор.
- Включают кондиционер на максимальный «холод».
- Спустя несколько минут перекрывают клапан жидкостного штуцера, прекращая подачу фреона в испаритель.
- По манометру контролируют давление.
- Когда стрелка покажет «-1 МПа», закручивают шестигранником клапан газового штуцера и сразу отключают кондиционер (для чего и нужен помощник) — при длительном холостом режиме насос компрессора может выйти из строя.
Показание манометра «-1 МПа» означает, что весь фреон в конденсаторе, а внутри испарителя, в трубках и в компрессоре — технический вакуум.
После этого можно разъединять блоки.
