Устройство посудомоечной машины: схема работы

Принцип работы посудомойки

Коротко расскажем о тех процессах, которые происходят после запуска ПММ. Подробно о том, как работает посудомоечная машина, читайте в отдельной статье.

После загрузки посуды, закладки моющих средств и выбора программы машина запускает цикл.
Главный модуль подает сигнал клапану для забора воды.
Прессостат контролирует необходимый уровень воды в бункере и посылает сигнал об окончании забора.
Если ПММ подключена к холодному водопроводу, тогда поток проходит через нагреватель, достигает необходимой температуры.
Циркуляционный насос подает воду в коромысла.
Через форсунки струи омывают приборы.

Вода стекает в поддон, очищается фильтром и снова подается в распылитель.
По окончании мойки отработанная жидкость откачивается помпой и сливается.
Снова повторяется цикл забора, и начинается полоскание.
Запускается сушка. Дверца приоткрывается, и прохладный воздух циркулирует по камере.
Подается звуковой сигнал об окончании программы или мигает луч.

Осталось достать приборы и разместить их по местам.

Если вникнуть в суть, то ничего сложного в работе и устройстве техники нет.

Возможные варианты встраивания

Шкаф для встраивания ПММ может выглядеть по-разному. Предлагаем рассмотреть несколько популярных вариантов, удобных для монтажа.

Каждый вид монтажа связан с трудностями

Чтобы свести их к минимуму, важно соблюдать вышеизложенные условия и требования, указанные производителем в инструкции. Предлагаем несколько рекомендаций по монтажу посудомойки в разных местах

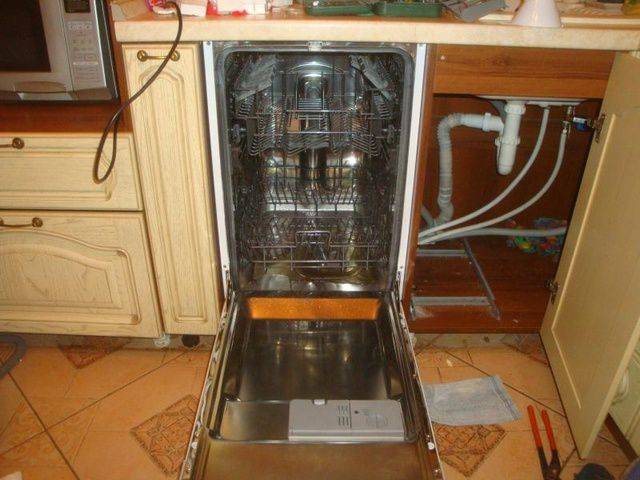

Встраивание в шкаф

Если рядом с мойкой находится шкаф-тумба шириной более 45 см, то его можно использовать для установки посудомоечной машины. Преимущество близкого к коммуникациям монтажа – возможность интегрирования шлангов машинки в уже установленную систему под мойкой.

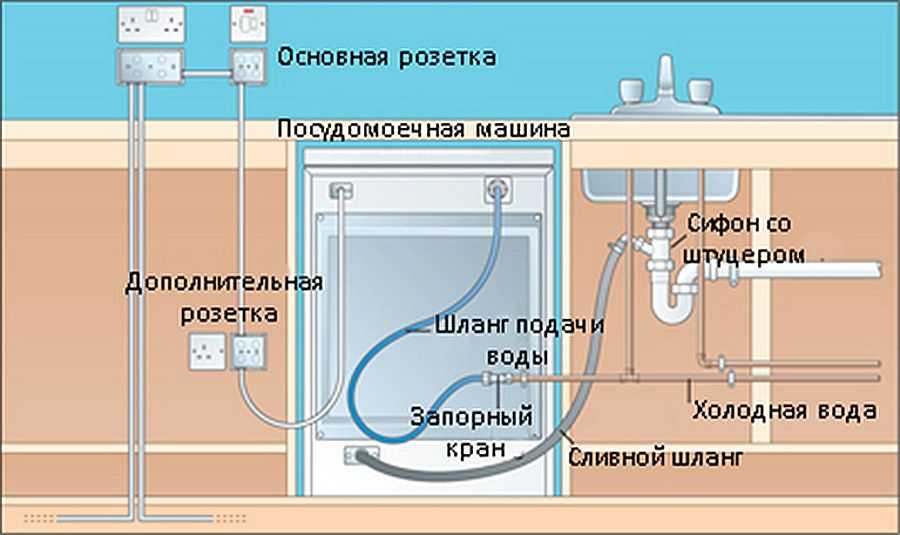

Вариант подключения посудомойки: удлиненная труба подачи холодной воды с запорным клапаном, отвод дренажного шланга в моечный сифон, отдельная электрическая розетка

Важно. Затем нужно поочередно подключить машину к канализации, водопроводу и электропитанию

Если необходимо, следует установить дополнительно гидрозатвор со сливным патрубком.

Декоративную лицевую панель, которая крепится на дверцу машинки, обычно собирают из снятых дверок шкафа или заказывают дополнительно. Частично встроенные модели декорировать не нужно, поэтому их монтаж немного проще.

Установка в отдельностоящий модуль

Если свободных шкафов под новое оборудование не найдено, но места на кухне достаточно, можно заказать отдельный модуль, но установить его нужно неподалеку от коммуникаций.

Тумба для дополнительно приобретенной техники – компактной стиральной машинки и посудомойки. Модуль установлен максимально близко к мойке, что облегчает подключение

Важно выровнять и закрепить агрегат так, чтобы он не вибрировал при работе и не двигал шкаф. Шланги и трубы прокладываются вдоль стены, но доступ к ним легче

Чтобы добраться до коммуникаций, можно не демонтировать машину, а просто отодвинуть тумбу от стены. Когда посудомойка установлена под общую кухонную столешницу, для технического обслуживания приходится ее демонтировать, так как иначе к местам присоединения шлангов не дотянуться.

Монтаж в нишу

Если в кухне предусмотрена ниша для установки микроволновой печи, духового шкафа или другого небольшого по размерам оборудования, ее можно также использовать и для монтажа посудомойки.

Размеры компактной модели вместе с чертежами можно найти в инструкции по установке. Если ниша расположена далеко от коммуникаций, придется запастись длинными гибкими шлангами для подачи холодной воды и отвода использованной

Встраиваемые компактные модели не нужно путать с отдельностоящими. Последние не обязательно размещать в нише – для их установки подойдет любая горизонтальная поверхность.

Чтобы посудомойка не бросалась в глаза и была скрыта, как остальная техника, лицевую часть прикрывают декоративной накладкой в стиле фасада.

Разработчики обычно продумывают различные варианты установки техники, поэтому в инструкции по монтажу размещают чертежи и схемы с размерами, полезными подсказками, техническими рекомендациями

Место для компактной модели подыскать проще, но не забывайте, что большую семью мини-машинка обслужить не в состоянии.

Если встраивание не подходит

Что делать, если в кухне совсем нет места для установки встраиваемой модели? Остается рассмотреть отдельностоящие варианты, конструкция которых не требует особого монтажа. Их можно просто установить на пол, столешницу или в нишу, выровнять, а затем выполнить подключение.

Существует еще один способ исполнить собственную мечту по монтажу встроенной посудомоечной машины – полное переустройство кухонного гарнитура, с возможным ремонтом или переносом коммуникаций. Он более затратный, требует не только финансовых вложений, но и времени.

Включение и эксплуатация

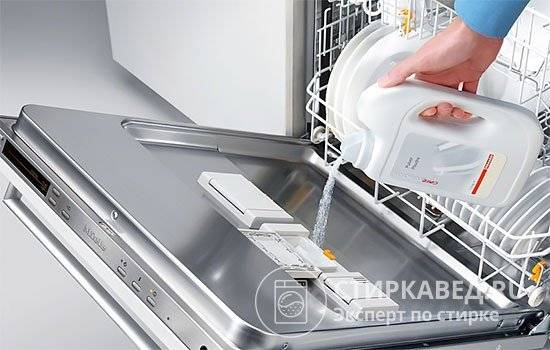

Загрузка моющего вещества

Хороший результат мойки зависит также от правильной дозировки моющего средства, излишек которого не улучшает эффективность мойки, а только загрязняет окружающую среду.

Используйте только специальные моющие

средства для посудомоечных машин.

НЕ ИСПОЛЬЗУЙТЕ моющие средства для ручного

Излишек моющего средства может оставить

следы от пены по завершении цикла.

Оптимальные результаты мойки и сушки

достигаются только в случае использования моющего средства в порошке, жидкого ополаскивателя и регенерирующей соли.

дозатор А:

Моющее средстводозатор В: Моющее средство для предварительной мойки

1. Откройте крышку С, нажав на кнопку D. 2. Поместите в дозатор моющее средство согласно рекомендациям, приведенным в Таблице программ: • в порошке: дозаторы А и В. • в таблетках: если по программе требуется 1 штука, положите таблетку в дозатор А и закройте

крышку. Если по программе предусмотрено 2 таблетки, положите вторую на дно машины.. 3. Удалите остатки моющего средства с краев дозатора и закройте крышку с щелчком.

Имеется только в некоторых моделях

Запуск посудомоечной машины

1. Откройте водопроводный кран. 2. Нажмите кнопку ВКЛ.-ВЫКЛ.: все индикаторы на панели управления загорятсяна несколько секунд. 3. Откройте дверцу и поместите в дозатор моющее вещество (см. ниже

). 4. Загрузите посуду в корзины (см. Загрузка корзин ) и закройте дверцу. 5. Выберите программу, поворачивая рукоятку ВЫБОР ПРОГРАММЫ по часовой стрелке: отметка на рукоятке должна совпасть с номером или символом нужной программы. Индикатор кнопки ПУСК/ПАУЗА замигает. 6. Выберите дополнительные функции мойки * (см. сбоку). 7. Запустите программу, нажав кнопку ПУСК. Индикатор из мигающего режима переключится в постоянно включенный. Включение индикатора, соответствующего мойке, сообщает о начале программы. 8. По завершении программы загорится индикатор КОНЕЦ (в постоянно включенном режиме). Выключите машину при помощи кнопки ВКЛ.-ВЫКЛ., закройте водопроводный кран и отсоедините штепсельную вилку машины от сетевой розетки. 9. Подождите несколько минут перед тем, как вынуть посуду из машины во избежание ожегов. Выгрузку посуды из машины начинайте с нижней корзины.

Особенности некоторых моделей посудомоек

В зависимости от того, какой вид сушки реализован в ПММ, она может оснащаться теплообменником (конвекционная сушка) либо дополнительным нагревателем воздуха и вентилятором (турбосушка). Некоторые новые модели снабжены блоком с цеолитом.

Теплообменник – это емкость внутри ПММ, наполненная холодной водой. После мытья влага испаряется с поверхности посуды и конденсируется на холодных поверхностях теплообменника и камеры. Таким образом посудный инвентарь высушивается естественным путем, но это – длительный процесс.

С турбосушкой все понятно – вентилятор обдувает нагретым воздухом содержимое камеры. Все быстро высыхает, но вентилятор создает небольшой дополнительный шум. Сушка с минералом цеолитом начала применяться недавно. Принцип работы прост: при поглощении влаги минерал разогревается, нагревая и высушивая при этом воздух внутри камеры. Заменять или добавлять цеолит не требуется – он способен самостоятельно регенерироваться.

В последних моделях посудомоечных машин реализована интересная функция: информация о том, сколько времени осталось до окончания работы, проецируется на поверхность пола. Есть похожие варианты с красным лазерным «зайчиком», сообщающем об окончании работы.

Наблюдая за информацией на полу, легче контролировать работу посудомойки издалека

Как видите, в работе и устройстве посудомоечных машин нет ничего сложного. Разобравшись с принципом работы и устройством ПММ, вам будет намного проще эксплуатировать эту технику.

Что является причиной большинства поломок

К сожалению, во многих случаях неисправности посудомоечных машин возникают по вине пользователей. Владельцы, внимательно не читающие инструкции по эксплуатации, сами себе создают проблемы.

Наиболее часто причинами их возникновения являются:

неправильное подключение ПММ к водопроводу, электросети и канализации;
нарушение правил эксплуатации посудомойки;
использование моющих средств, соли и ополаскивателей, не предназначенных для данных бытовых устройств.

Подключать посудомойку нужно со знанием дела либо доверить эту работу профессионалам

При неправильном подключении к коммуникациям ПММ может не заработать. Один из примеров ошибок при установке – превышение предельной длины шлангов, подключаемых к водопроводу и канализации. В результате у сливного насоса (далее также – помпа) может не хватить мощности на откачивание жидкости в канализацию, а вода из водопровода не будет поступать внутрь резервуара в достаточном объеме.

Закладывая в прибор посуду с большим количеством засохшей грязи, вы рискуете забить фильтр посудомоечной машины

Перед мойкой в ПММ поверхность посуды необходимо очистить от засохших и пригоревших кусков пищи – это одно из важных правил эксплуатации. В противном случае даже замачивание и длительная интенсивная мойка не помогут хорошо вымыть кухонный инвентарь. Кроме того, машинка может остановить работу, если забитые грязью фильтры перестанут пропускать через себя жидкость. Поэтому очищайте фильтр от жира и грязи после каждого рабочего цикла и не реже, чем раз в неделю.

Если используете бытовую химию, не предназначенную для посудомоек, это чревато плохим мытьем посуды или поломкой агрегата

Использование дешевых и некачественных препаратов приводит к плохому качеству мытья и ополаскивания. Например, на поверхности остаются разводы с белесым оттенком. Иногда это чревато высоким уровнем пенообразования и протечкой жидкости в поддон, в результате чего посудомоечная машина остановит свою работу, а на панели управления появится код ошибки.

Обильная пена в камере не дает вымыть посудный инвентарь

Кроме вышеперечисленных причин есть и такие, которые возникают по вине коммунальных служб. К примеру:

слишком высокий уровень жесткости водопроводной воды;
броски напряжения в электросети, приводящие к повреждению электронных схем.

При большом количестве солевых примесей в воде регенеративная соль не может смягчить жидкость до нужного уровня. Такая ситуация приводит к возникновению известковых отложений в деталях ПММ и на стенках рабочей камеры. Накипь, образующаяся на поверхности проточного электронагревателя (далее также – ТЭНа) не позволяет ему прогреть воду до нужного уровня. Известковый налет закупоривает отверстия в коромыслах разбрызгивателей, из-за чего качество мытья резко падает.

Такое количество накипи недопустимо для посудомойки – ее срочно нужно промыть специальным чистящим средством

Мощные броски напряжения в электросети (иногда до 380 вольт) чреваты фатальными последствиями для бытовой техники. Больше всего страдают от таких процессов блоки управления посудомоечных машин. В большинстве случаев опытные специалисты проверят и заменят сгоревшую деталь. Но бывает и так, что приходится менять модуль целиком.

Управляющий симистор в блоке управления, сгоревший от броска напряжения

Последняя причина повреждений ПММ – износ деталей или дефекты, возникшие в процессе их производства. Со временем это приводит к поломке бытового прибора.

Как устроена посудомоечная машина и что в ней ломается читатели могут узнать из следующего видеоролика:

Как устроен слив в посудомоечной машине. Обязательные действия после покупки посудомоечной машины

После доставки обязательно нужно проверить целостность техники, которые, возможно, были получены при транспортировке.

Любые трещины или сколы, которые были проигнорированы после подключения, выльются в частые сбои и отказы в работе, а также могут оказаться опасными, с точки зрения поражения электрическим током из-за попадания воды на токопроводящие части.

Если с самим устройством всё оказалось в порядке, то нужно проверить комплектность. Некоторые производители могут включать различные расходники, а также подключаемые узлы, без которых выполнить подключение окажется невозможным или весьма затруднительным.

проверка слива в посудомоечной машине

Если машинка оказалась в надлежащем состоянии, то её нужно полностью распаковать и отсоединить все крепёжные транспортные приспособления. На задней стенке должна находиться инструкция по установке с полным комплектом крепежей.

В случае отсутствия нужно потребовать их у продавца. Затем нужно предварительно поставить посудомойку на место для установки. В идеальном варианте расстояние её боковых частей от стенок мебели должно составлять 1-3 мм.

На этом же этапе стоит проверить хватает ли шланга для соединения с канализацией и другими коммуникациями.

Как устроена посудомоечная машина

На первый взгляд, посудомоечная машина кажется сложным механическим устройством, состоящим из многочисленного количества деталей. Но это не так.

Современные машины представляют собой вертикальную загрузку посуды. Благодаря этому достаточно просто пристроить её на любую кухню. Посудомоечная машина может стоять отдельно и не встраиваться в кухонный гарнитур. Она функциональна и не занимает много места. Её установку следует доверить мастеру, чтобы впоследствии избежать проблем. Она обязательно должна быть подключена к электричеству, канализации и водопроводу.

Делится на полноразмерную, компактную и узкую:

Полноразмерная (ширина – 60 см; высота – 85 см). Востребована в большой семье. Позволяет помыть большое количество посуды за один раз, вместительная.
Компактная (высота – 45 см). Вместительность – не больше 5 комплектов посуды. Подойдёт для небольшой кухни и маленькой семьи.
Узкая (ширина – не больше 50 см). Для маленькой кухни. Если нужна посудомоечная машина, которая не занимает много места, то этот тип хорошо подойдёт.

Основа состоит из:

электронного управляющего модуля. Самая крупная кнопка запускает мойку. Чаще всего расположена слева. Справа – дисплей. На нём можно ознакомиться с уровнем жёсткости воды и временем работы. Здесь же расположен выбор режима, кнопки старта и паузы. Панель бывает сенсорной и механической. С первой машинки и дороже стоят, и смотрятся лучше. Но механические более удобны в использовании и чинятся намного проще. Также люди, не знакомые с сенсором, будут тяжелей приспосабливаться;
датчиков, которые поставляют всю информацию;
исполнительных механизмов.

Сама структура состоит из следующего:

два насоса. Один подаёт воду для мытья, а другой сливает негодную;
устройство для нагрева. Обеспечивает нагрев воды до определённой температуры;
фильтры. Один из них фильтрует воду, другой – очищает загрязнённую воду от остатков пищи;
датчик температуры;
датчик, контролирующий объём залитой воды;
разбрызгиватели. Благодаря им посуда моется качественно. Вода распыляется под большим напором;
панель управления. Меню выбора режима, кнопки включения и выключения. Также здесь собирается вся информация о мойке;
ионообменник. В нём содержится смола в гранулах. Вода проходит, очищается от тяжёлых примесей и становится мягче;
корзина для загрязнённой посуды. Она устанавливается вверх дном. Нижний ярус для более грязной посуды, так как процесс очистки там производится интенсивней. Саму посуду следует предварительно очистить от остатков пищи;
мотор;
система для сушки помытой посуды;
дверца. На её внутренней стороне засыпаются моющие средства, и заливаются жидкие ополаскиватели.

Схема работы посудомоечной машины

Теперь рассмотрим, как все вышеперечисленные элементы и узлы взаимодействуют между собой.

После загрузки в корзину посуды, закрытия двери и выбора программы мойки, агрегат начнет набирать холодную (если нет подключения к горячей) или горячую воду. Она набирается, проходя через заливной шланг и автоматический клапан. Далее жидкость проходит через ионообменник, в котором происходит ее смягчение (за счет ионов смолы и натрия), после чего наливается в водосборник, расположенный на дне посудомойки.

После наполнения водосборника до определенного уровня, прессостат подает сигнал на закрытие клапана, после чего подача жидкости останавливается. Теперь в работу включается нагревательный элемент и нагревает воду до запрограммированной температуры. Как только необходимая температура набралась, включается циркуляционный насос. Он начинает нагнетать под давлением воду во вращающиеся разбрызгиватели (коромысла).

Попадающая в бак вода стекает по стенкам вниз, проходит через фильтр в водосборник и используется повторно. Во время этого процесса циркуляции жидкость наполняется моющими средствами, проходя через отсек для них, и снова подается насосом в разбрызгиватели. Через определенное программой время завершается первый этап мытья посуды и начинается откачка отработанной воды сливным насосом. После завершения откачивания, начинает набираться чистая вода и запускается холодный цикл ополаскивания.

Второй и последний цикл полоскания будет проходить уже теплой водой с добавлением ополаскивателя. Когда процесс закончится, машина сольет отработанную жидкость, и с нагретых водой тарелок начнется испарение влаги естественным путем (такой вид сушки называется – конденсационным, и применяется в недорогих моделях). Либо включается турбосушка, при которой вентиляторами нагнетается горячий воздух.

Теперь вы имеете начальное представление об этом полезном в хозяйстве агрегате. Понимание принципа работы и минимальные знания об устройстве позволяют качественней производить уход и обслуживание посудомоечной машины, что в свою очередь продлевает “жизнь” аппарата.

Как устроена посудомоечная машина

Все посудомойки внутри состоят из одинаковых узлов и деталей. Разница может быть в дополнительном функционале и необходимых к нему элементов.

ПММ Bosch, Electrolux, Ariston, Siemens, Zanussi состоят из таких базовых деталей:

Двигатель. Служит для запуска узлов посудомойки.
Циркуляционный блок. Подает воду в систему и способствует ее рециркуляции. Вода проходит через циркуляционный насос, откуда подается в коромысла и под напором вылетает из форсунок. Струи смывают загрязнения с посуды и стекают в фильтр, очищаются и снова подаются в разбрызгиватели.
Нагревательный элемент. Проточный ТЭН является часть главного блока. Вода проходит через нагреватель и моментально достигает нужной температуры.
Сливная помпа откачивает отработанную воду из бака.
Сливной патрубок и шланг обеспечивают отток в канализационную систему.
Заборный шланг либо шланг «Аквастоп» защищает технику от протечек.
Фильтр-сеточка на входе заливного клапана предохраняет систему от засоров из водопровода (ржавчина, мелкий мусор).

Прессостат (в некоторых моделях — датчик потока). Определяет количество воды в баке, затем посылает сигнал на модуль управления.
Предохранительное устройство.
Водосборник.
Резервуар для смягчения воды и ликвидации тяжелых примесей. Его следует постоянно пополнять специальной солью.
Блок управления с электронной платой — «мозг» посудомойки. Управляет всеми узлами и процессами в машине.
Проводка, шланги, хомуты.
Изоляция от шума.

Схема посудомойки

Посудомоечные машины могут быть разных типов: встраиваемые, компактные, отдельностящие. При этом внутренняя конструкция бункера не меняется:

Корпус выполнен из нержавеющей стали.

Внутри, если открыть дверцу, находятся верхний и нижний разбрызгиватели. Их может быть от одного до четырех штук.
Контейнеры для тарелок, отделения для вилок, ложек, ножей.

Дренажный фильтр с крупной и мелкой сеткой.
Отделение для соли.
На дверце отсеки для моющих средств, таблеток, капсул.
Уплотнитель по периметру дверцы.
Панель управления, которая может включать клавиши, дисплей, индикаторы.

Вероятность поломок

Для того чтобы посудомойка «Бош» эксплуатировалась нормально и без всяких перебоев, потребуется соблюдение тех требований, которые указаны производителем в инструкции к прибору.

К примеру, стоит постоянно контролировать отсутствие жира и накипи на коромысле. А в том случае, если они имеются, машина должна быть запущена без посуды. При этом в нее загружают моющее средство и выбирают режим интенсивной мойки.

Прибор должен эксплуатироваться только с применением специальных средств. При этом после каждой мойки обязателен контроль фильтров. В случае скопления на них остатков пищи данные детали снимают и промывают под струей горячей проточной воды. В противном случае потребует ремонта ваша посудомойка «Бош». Неисправности коснутся сливного насоса. Он заблокируется остатками пищи.

Согласно рекомендациям производителя, требуется и постоянный контроль всех разбрызгивателей. Они также могут засоряться крошками или накипью. Это заметно снизит качество мойки. В случае засора разбрызгиватели снимаются и промываются проточной водой.
