Датчик воды в посудомоечной машине — виды, устройство, неисправности ремонт

Нюансы замены для разных посудомоек

Методика замены входного клапана у посудомек от разных производителей не слишком отличается.

Есть модели с нижней и верхней подачей воды (расположением присоединительного патрубка), поэтому методика разборки машины будет зависеть от типа конструкции.

Некоторые модели удобнее положить на бок, другие достаточно развернуть и слегка наклонить, оперев на стену.

Для посудомоек Bosch оптимальным способом считается полный переворот, так как все основные узлы у нее расположены в районе днища. В остальном, процедура замены практически одинаковая.

Инструменты

только обычные инструменты:

• отвертка крестовая или шлицевая;
• пассатижи.

В зависимости от модели и особенностей конструкции ПММ, могут потребоваться и другие инструменты, это определяется во время демонтажа.

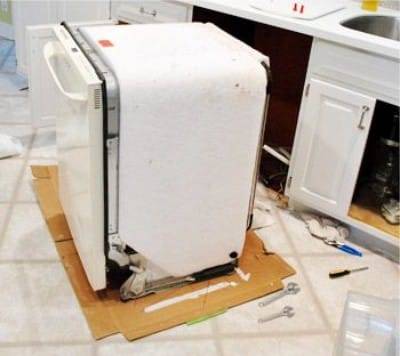

Подготовка

Перед началом непосредственной замены надо выполнить несколько подготовительных действий:

• перекрыть вентиль подачи воды (отвод от трубы на ПММ);
• отключить машину от электросети;
• отсоединить все шланги (в особенности, шланг подачи воды;
• частично разобрать корпус, чтобы добраться до клапана.

Поиск элемента не представляет существенных проблем, так как у большинства машин к нему присоединяется шланг подачи. Однако у некоторых моделей сначала придется разобрать корпус системы АкваСтоп.

Процедура замены

Замена детали состоит в следующих действиях:

1. От дефектного устройства отсоединяют все шланги и провода. Рекомендуется сфотографировать их расположение, чтобы иметь перед глазами образец при сборке.
2. Снять отработавший клапан и установить новый.
3. Подключить к нему все провода, присоединить шланги.

Процедура не отличается сложностью и вполне доступна для любого домашнего мастера.

Ремонт посудомойки в домашних условиях на примере модели Bosh Silence Plus, видео

Увеличение площади кухонь в новостройках позволяет вместить туда много полезной техники, в том числе посудомоечную машину (ПММ). Этот аппарат облегчает женские обязанности и предоставляет больше времени для досуга.

Функционал и устройство посудомоечной машины может отличаться у разных моделей, поэтому при выборе такой техники нужно изначально подробно изучить её характеристики.

• Конструктивные составляющие посудомойки
• Типы современных моделей
• Дополнительная функциональность ПММ
• Схема работы посудомойки
• Виды сушки в посудомоечной машине
• Ремонтопригодность деталей ПММ Электрический циркуляционный насос
• Помпа сливной системы
• Плата аппарата управления
• Впускной водный клапан
• Проточные нагреватели и ТЭНы
• Элементы осушительного оборудования
• Прочие комплектующие ПММ

Выводы и полезное видео по теме

Главная функция у неё одна – очистить от загрязнений вложенную внутрь посуду. Но обеспечение хорошего результата возможно только при правильной работе её узлов.

К основным деталям посудомоечной машины относят:

1. Панель управления.
2. Герметически закрывающаяся внутренняя камера.
3. Блоки распылителей (коромысел).
4. Циркуляционный насос, обеспечивающий возврат на распылители стекающей воды.
5. Отсек для моющего средства, ополаскивателя, смягчителя воды.
6. Корзины для посуды, полки для бокалов.
7. Система водяных фильтров.
8. Проточный нагревательный элемент.
9. Поплавковый выключатель.
10. Шнур питания.
11. Впускной водный клапан.
12. Сливная помпа.
13. Система шлангов.
14. Прессостат.
15. Лампа.

Перечисленные детали составляют основу типовой ПММ, но в её конструкции могут быть предусмотрены и другие модули. Пользователю для обозрения доступно только внутреннее пространство моющей камеры. Именно в нем расположены основные элементы, отвечающие за чистоту обрабатываемой посуды.

Основными деталями, расположенными внутри рабочего пространства посудомоечной машины, являются:

1. Корпус ПММ. Выполненен из нержавейки. Его стенки не испытывают сильного механического воздействия, поэтому толщина металла у бака минимальна.
2. Коромысла для разбрызгивания жидкости под давлением. Они не имеют специального привода, а вращаются благодаря косому расположению нескольких выходных отверстий.
3. Корзины для укладки посуды. Их во внутреннем пространстве может помещаться несколько. Размер корзин обычно отличается: внизу располагается более просторная для кастрюль, а вверху – компактная для тарелок, кружек, столовых приборов.
4. Система фильтров. Находится в нижнем секторе бака, состоит из верхней сетки и расположенного под ней решетчатого стакана.
5. Отсек для загрузки средств. Предназначен для моющего вещества, ополаскивателя и смягчителя воды. Эти три емкости могут быть расположены отдельно или соединяться в рамках одного дозатора.
6. Уплотняющие резинки и лампочка.

Без перечисленных компонентов посудомоечная машина просто не сможет качественно выполнять свои функции. Но внутри ПММ могут устанавливаться и другие элементы, обеспечивающие расширенные возможности и позволяющие облегчить работу с устройством.

Предлагаем ознакомиться Выбор фильтра для стиральной машины при плохом качестве воды и для её смягчения

Далеко не все квартиры имеют просторные кухни, способные вместить полноразмерные посудомоечные машины. Поэтому производители изобрели множество альтернативных устройств, способных мыть посуду и не занимать много место. Все они являются исключительно электрическими с принудительным нагнетанием водяного напора.

Можно выделить четыре конструкционные типа ПММ:

1. Встраиваемые под столешницу.
2. Стоящие отдельно.
3. Компактные переносные.
4. С вертикальной загрузкой.

Встраиваемые под столешницу ПММ обычно имеют глубину 57 см, которая позволяет провести между аппаратом и стеной необходимые коммуникации. При правильном монтаже передний край машинки таких размеров будет находиться вровень со столом. По ширине посудомойки могут быть компактными (44-46 см) или полноразмерными (56-60см). Высота у них обычно стандартна – 81-82 см с возможностью регулировки.

Электронные подсказки о типе поломки

Современные модели оснащаются системой внутренней самодиагностики. Она контролирует работу большинства ответственных блоков, постоянно сравнивая ее с номинальными параметрами. При обнаружении сбоя аппарат останавливается, а на дисплее появляется код ошибки. Все они присутствуют в инструкции по эксплуатации изделия.

Найдите таблицу с рекомендациями по устранению типичных неполадок. Именно они укажут вам верный путь к тому, как отремонтировать остановившуюся посудомоечную машину самостоятельно.

Посмотрите видео об основных причинах поломки посудомоечной машины

Проблема 3. Машина не работает, шумит, не отключается дренажный насос или выходит пар

Внимание!

Если же неисправен программатор, то не поможет ни инструкция, ни ремонт своими руками – только специализированная мастерская.

Также проверьте, плотно ли закрывается дверь, возможно, сломался защелкивающийся механизм. В этом случае машину также лучше не чинить своими руками, а обратиться в сервисный центр.

• Если дренажный насос не отключается, то это значит, что вы перезагрузили машину, в результате чего она автоматически отключила циркуляционный насос и включила дренажный;
• Не пугайтесь выходящего из посудомойки пара — это нормально во время сушки или слива воды;
• Шум из машины может возникать во время процесса измельчения пищи и работы диспенсеров – это нормально. Если вы давно не пользовались машинкой, то шум может издавать мотор. В будущем старайтесь заливать и выливать воду из машины время от времени или мыть в ней посуду раз в неделю, чтобы прокладки оставались увлажненными. Кроме того, причиной шума может являться мелкий предмет, попавший в корзину или плохо закрепленные столовые приборы.

Внимание! Стук может быть и сигналом к ремонту, тогда заменяются изношенные и поврежденные детали:

• Поврежденные подшипники вращающихся коромысел;
• Подшипники основного либо сливного насосов – тогда стук будет проявляться периодически либо только в конце каждого цикла, когда осуществляется слив.

Если вы убедились, что все-таки машине нужен серьезный ремонт в сервисном центре, то первое, что вы должны сделать, когда сломалась посудомойка – провести ее демонтаж. Это можно сделать своими руками. Для этого отключается электропитание, отсоединяется шланг подачи воды и дренажный канал. Вам также потребуется инструкция со схемой, чтобы провести съем передней панели – только так можно получить доступ к элементам системы управления. Нижнюю крышку также придется снять самостоятельно – это обеспечит доступ к насосу, шлангам, клапанам и двигателю.

Что является причиной большинства поломок

К сожалению, во многих случаях неисправности посудомоечных машин возникают по вине пользователей. Владельцы, внимательно не читающие инструкции по эксплуатации, сами себе создают проблемы.

Наиболее часто причинами их возникновения являются:

• неправильное подключение ПММ к водопроводу, электросети и канализации;
• нарушение правил эксплуатации посудомойки;
• использование моющих средств, соли и ополаскивателей, не предназначенных для данных бытовых устройств.

Подключать посудомойку нужно со знанием дела либо доверить эту работу профессионалам При неправильном подключении к коммуникациям ПММ может не заработать. Один из примеров ошибок при установке – превышение предельной длины шлангов, подключаемых к водопроводу и канализации. В результате у сливного насоса (далее также – помпа) может не хватить мощности на откачивание жидкости в канализацию, а вода из водопровода не будет поступать внутрь резервуара в достаточном объеме.

Закладывая в прибор посуду с большим количеством засохшей грязи, вы рискуете забить фильтр посудомоечной машины

Перед мойкой в ПММ поверхность посуды необходимо очистить от засохших и пригоревших кусков пищи – это одно из важных правил эксплуатации. В противном случае даже замачивание и длительная интенсивная мойка не помогут хорошо вымыть кухонный инвентарь. Кроме того, машинка может остановить работу, если забитые грязью фильтры перестанут пропускать через себя жидкость. Поэтому очищайте фильтр от жира и грязи после каждого рабочего цикла и не реже, чем раз в неделю.

Если используете бытовую химию, не предназначенную для посудомоек, это чревато плохим мытьем посуды или поломкой агрегата

Использование дешевых и некачественных препаратов приводит к плохому качеству мытья и ополаскивания. Например, на поверхности остаются разводы с белесым оттенком. Иногда это чревато высоким уровнем пенообразования и протечкой жидкости в поддон, в результате чего посудомоечная машина остановит свою работу, а на панели управления появится код ошибки.

Кроме вышеперечисленных причин есть и такие, которые возникают по вине коммунальных служб. К примеру:

• слишком высокий уровень жесткости водопроводной воды;
• броски напряжения в электросети, приводящие к повреждению электронных схем.

При большом количестве солевых примесей в воде регенеративная соль не может смягчить жидкость до нужного уровня. Такая ситуация приводит к возникновению известковых отложений в деталях ПММ и на стенках рабочей камеры. Накипь, образующаяся на поверхности проточного электронагревателя (далее также – ТЭНа) не позволяет ему прогреть воду до нужного уровня. Известковый налет закупоривает отверстия в коромыслах разбрызгивателей, из-за чего качество мытья резко падает.

Такое количество накипи недопустимо для посудомойки – ее срочно нужно промыть специальным чистящим средством

Мощные броски напряжения в электросети (иногда до 380 вольт) чреваты фатальными последствиями для бытовой техники. Больше всего страдают от таких процессов блоки управления посудомоечных машин. В большинстве случаев опытные специалисты проверят и заменят сгоревшую деталь. Но бывает и так, что приходится менять модуль целиком.

Управляющий симистор в блоке управления, сгоревший от броска напряжения

Последняя причина повреждений ПММ – износ деталей или дефекты, возникшие в процессе их производства. Со временем это приводит к поломке бытового прибора.

Как устроена посудомоечная машина и что в ней ломается читатели могут узнать из следующего видеоролика:

Основное устройство посудомойки

Если вы хотите знать, как устроена посудомоечная машина Индезит , Бош, Электролюкс или посудомойка от любого другого бренда, обязательно дочитайте материал до конца. Начнем мы с самого главного – с сердца аппарата. Им является мощный двигатель, иногда именуемый циркуляционным насосом

. Он гоняет по кругу воду с моющим средством или ополаскивателем, забирая ее из рабочей камеры и возвращая через коромысла. Что касается коромысел, то они служат вращающимися разбрызгивающими форсунками.

Самым большим элементом в устройстве посудомоечной машины является рабочая камера. Именно в ней располагаются коромысла, играющие роль моющих элементов. Также здесь находятся корзины, куда закладывается посуда. Корзины могут регулироваться по высоте, а некоторые производители наделяют их трансформирующейся конструкцией, что облегчает закладку кухонной утвари нестандартных размеров.

• Фильтр – обеспечивает фильтрацию и удаление твердых загрязнений (остатков еды);
• Сливная помпа (он же дренажный насос) – удаляет грязную воду за пределы посудомоечной машины;
• Сливной шланг – его назначение понятно без всяких комментариев;
• Аквастоп – он присутствует не во всех посудомойках, но позволяет защититься от протечек. Исполнительным элементом данного узла является электромагнитный клапан, располагающийся на самом конце наливного шланга.

Также в устройстве любой посудомоечной машины присутствует следующая связка:

• Наливной шланг – он подключается к водопроводу, через нее в аппарат поступает холодная вода (или горячая, если кто-то подключил технику к трубе горячего водоснабжения);
• Электромагнитный клапан – участвует в наливе воды, перекрывая или открывая ее подачу;
• Водонагреватель – классический или проточный. Последний помогает сократить продолжительность циклов, нагревая воду моментально, а не постепенно.

Обратите внимание, что перед наливным шлангом стоит простой фильтр грубой очистки в виде металлической сеточки

. Он играет важную роль в устройстве бытовой посудомоечной машины, отсеивая крупные загрязнения, которые могут попасть в посудомойку из водопроводной трубы.

Как мы видим, устройство посудомоек крайне непростое. И все это при том что мы еще не затронули ряд важных органов, узлов и систем. Ионообменник – очень важная деталь, отвечающая за умягчение воды

. Все дело в том, что растворенные в жесткой воде соли препятствуют нормальной мойке. Обменник, работающий на основе специальной ионообменной смолы, позволяет заместить ионы магния и кальция на ионы натрия, в результате чего вода становится мягче.

В связке с ионообменником установлена емкость, в которую засыпается соль или вещества заменяющие соль – они помогают восстановить количество ионов натрия в ионообменной смоле. Соль отсюда забирается в автоматическом режиме, ее количество зависит от выставленных в посудомоечной машине настроек. В емкость вмещается примерно 1 кг специальной соли для посудомоечных машин.

Помимо всего этого, в посудомоечных машинах присутствуют прессостаты (датчики уровня воды), термостаты (определяют температуру моечной смеси), различные сенсорные датчики (в машинах с автоматическими программами). Также здесь устанавливаются водоприемники для сбора воды, имеются многочисленные соединительные шланги и хомутики. Облачается все это дело в корпус с эффективной шумоизоляцией.

Мы забыли упомянуть о самой важной детали во внутреннем устройстве любой посудомоечной машины – это плата управления, которая является «мозгом» для всей начинки

. Именно от нее расходятся провода к датчикам и различным электрическим модулям. В связке с платой работает модуль управления, на котором располагаются ручки, кнопки, индикаторы и прочие элементы.

В старых посудомоечных машинах существовали механические модули управления. В современной технике они не используются – их устройство построено на основе электроники.

Что касается моющих средств и ополаскивателей, то они загружаются в специальные дозаторы – чаще всего они располагаются в загрузочных дверцах. Сюда же помещаются таблетированные препараты формата «Все в одном», содержащие в себе всю необходимую химию.

Наиболее частые причины

Посудомоечные машины высокого качества и стоимости сигнализируют миганием индикатора при засоре фильтра. Подобная неприятность обычно случается если хозяйка не очищает вовремя кухонную утварь перед закладкой в бак от остатков еды. По прохождении некоторого времени, остатки пищи засоряют фильтровальный элемент. Как только фильтр заполнится тут же мигает индикатор подачи воды.

Также нарушения при эксплуатации посудомойки могут возникать из-за следующих причин:

• Неисправность розетки подачи электроэнергии.
• Неплотно прикрытой дверки, пропускающей жидкость.
• Неравномерной и неграмотной закладки посуды в бак.

Но бывают случаи, когда ни одна из указанных причин не подходит к конкретной ситуации, при мигании индикатора кран, следует искать другие причины, к которым могут относится:

• Выход из строя водопроводного шланга, подключенного к посудомоечному агрегату.
• Загрязнение фильтровального элемента клапана выпуска жидкости.
• Дефекты входного клапана.
• Неправильное подключение сливного шланга.
• Самовольная активация функции «Аква-стоп».

Имеются и несколько прочих проблем посудомойки, при которых происходит мигание индикатора на дисплее управления. В случае невозможности самостоятельного обнаружения и решения проблемы, наилучшим выходом из ситуации будет вызов мастера по ремонту данного оборудования.

Современные посудомоечные машины имеют не только стандартные программы, но и дополнительные функции, к которым относится и автоматизированная мойка кухонной утвари, благодаря вмонтированному «Аква-сенсору».

Проверка и замена прессостата в посудомоечной машине

Разновидности датчиков уровня воды

Каждая посудомоечная машина известного бренда – Аристон, Electrolux, Самсунг, Bosch или Indesit – в своем оснащении имеет датчик, контролирующий уровень воды. Элемент важный, ведь различные рабочие режимы такой техники требуют определенного количества жидкости.

По принципу работы прессостаты делятся на два вида:

• механический – такой датчик конструктивно состоит из реле и переключателя;
• электронный – всю работу по контролю за водой и подаче сигналов выполняет плата.

Признаки отказа датчика, контролирующего уровень воды

Каким образом можно распознать, что в вашей посудомоечной технике отказал датчик, отвечающий за уровень жидкости? Придется внимательно проследить за водой, набирающейся в посудомоечную камеру. Об неисправности вам заявят определенные признаки:

1. уровень воды внутри моечного отсека будет либо ниже, либо выше установленной нормы;
2. случается, что забор воды вообще не происходит;
3. посудомоечная машина набирает избыток воды, которая начинает уходить в канализационный слив;
4. в процессе рабочего цикла посудомоечный агрегат может остановиться, откачка воды не начнется.

Основные причины поломки

К ним относятся:

• износ прессостатаот продолжительного эксплуатационного периода;
• окисление, появившееся на контактах устройства;
• дефекты прессостата – проколы трубки, из-за которых выходит воздух и давление ослабевает, не позволяя прессостату срабатывать в штатном режиме;
• засоры трубок. Внутри их давление настолько мало, что причиной его сбоя могут стать попавшие внутрь отходы пищи или остатки моющих средств.

Алгоритм замены прессостата

Чтобы сменить неисправную деталь на новый аналог, следует выполнить проверку прессостата на предмет работоспособности. В первую очередь необходимо уточнить, где находится прессостат в вашей посудомоечной технике и обеспечить к нему нормальный доступ. Как правило, этот датчик располагается в нижней части посудомоечной машины (характерно для Бош, Аристон, Электролюкс).

Выполняем следующие действия:

• отключаются все коммуникационные линии – водопровод, электрическая сеть, канализация;
• посудомоечная машина переворачивается вверх дном либо укладывается на бок. Остатки воды могут пролиться на пол. Так что рекомендуется предварительно расстелить тряпку;
• на некоторых посудомоечных агрегатах на дне имеются специальные крышки, которые снимаются. Возможно, придется демонтировать заднюю часть корпуса;
• находим прессостат. От него к емкости давления (маленькая коробочка из пластика) подходит трубка;
• действуя плоскогубцами, аккуратно отсоединяем трубку от резервуара, после чего демонтируем и его, чтобы все проверить на засоренность;
• для проверки работоспособности датчика просто дуньте в трубку, внимательно прислушиваясь. Услышали щелчок – датчик в исправном состоянии;
• электрическая составляющая прессостата проверяется мультиметром. Если сопротивление плавно двигается к нулевой отметке – датчик в полном порядке;
• если выявлена неисправность, датчик меняется полностью, так как ремонтировать его нет никакого смысла. В посудомоечных машинах разных производителей прессостаты имеют отличия, так что приобретать придется аналогичные элементы;
• по окончанию всех действий сборка посудомоечной техники выполняется в обратной последовательности, после чего проводится пробный запуск агрегата.

Заключение

Как видите, замена вышедшего из строя прессостата в посудомоечной технике особого труда не составляет. Все, что требуется для этого – знать конструктивные особенности своей машины для мытья тарелок. В случае, если есть сомнения в собственных силах, можно пригласить на помощь специалиста сервисного центра. Порой случается так, что вместе с датчиком воды ломается и насос, замена которого обойдется дороже, но вполне осуществима своими силами.

Вода не подается

Первым делом проверим, имеется ли вода в стояке. Откроем кухонный кран. В порядке водопровод – дальнейший ход действий определен конструкцией Аквастопа.

1. В наличии шланг с порошковым клапаном. Внутри нет проводов, однако узел двойной. Клапан заполнен абсорбентом, впитывающим воду, расширяется, препятствуя забору. Чтобы поймать протечку, шланг двойной. Когда рвется внутренняя стенка, вода заполняет полость, доходит до абсорбента, срабатывает защита. Одноразовый шланг. Не идет вода в посудомоечную машину – значит, зафиксирована протечка, сработала защита. Шланг придется заменить новым. Ремонт стиральных или посудомоечных машин AEG с опцией Aqua Stop ведется, следуя указанной схеме.
2. Популярные сегодня магнитные клапаны для защиты от протечек работают по тому же принципу, что и предыдущий. Разница ограничивается удержанием устройства открытым, используя два магнита, расположенные друг к другу одинаковыми полюсами. Велика сила отталкивания. Между трубами появляется вода, наполняет абсорбент, который расширяется, удаляя магниты друг от друга. Сила отталкивания снижается, устройство захлопывается. Одноразовый шланг, придется для посудомоечной машины купить новый.
3. Третий вариант использует для защиты шланга поплавковый датчик поддона. Устройство посудомоечной машины предусматривает дренажную трубку, идущую от места стыковки шланг-корпус в поддон. Внутренняя стенка рвется, вода устремляется вниз. Поплавковый датчик фиксирует нештатную ситуацию, подает сигнал электромагнитному клапану (внутри шланга доступен специальный провод), чтобы протока закрылась, стартует дренажный насос. Сигнализируя о наличии протечки. Схема используется Bosch и Siemens. По схожей методике ведется ремонт посудомоечных машин Аристон, AEG с системой Aqua Control. Найдем другие конструкции с двумя клапанами на шланге, работающие от специальных сенсоров, не затрагивая поддон. С ними разберетесь, обладая приведенной информацией.
4. Хуже, если в машине технология с сигнализирующим окошком. Просто станет красным, воду нужно перекрыть самостоятельно. Так работают посудомоечные машины AEG, снабженные опцией Aqua Alarm, или Electrolux и Zanussi с технологией Aqua Control. Превысили рамки темы – сведения полезны ремонтнику. Пригодится, если придется осуществить ремонт посудомоечных машин Электролюкс на дому.

Проверили шланг. Перекройте кран, отсоедините посудомоечную машину от стояка. Возьмите ведро побольше, засекайте время. За одну минуту открытый кран выдает 10 литров воды или больше. Иначе посудомоечная машина может не работать. Если описанные элементы конструкции функционируют, проверьте наливной входной фильтр. Отсоединим шланг подачи воды (если доступна возможность). В этом месте расположен фильтр, чаще пластмассовый.

Кстати, если видите признаки протечки, но шланг исправен, то в некоторых случаях картина позволяет идентифицировать поломку поплавкового клапана, фиксирующего воду там, где жидкость отсутствует. Легко проверяется, если отсоединить шланг от машины. Вот только не уверены, что электромагнитный клапан в состоянии покоя будет открыт (зависит от конструкции). Подробнее лучше узнаете у дилера, соседа, располагающего аналогичным шлангом, только исправным.

Следующим этапом будет проверка заборного клапана. Узел следует за фильтром грубой очистки, вымытым выше.

Встретите случай, когда неисправен поплавковый датчик внутренней емкости забора воды. Форум обсуждал ремонт посудомоечных машин Кайзер. Выражалась поломка отсутствием управляющего напряжения заборного клапана. Никакая ошибка на экран не выдавалась. Просто посудомоечная машина работала… но без воды.

Неисправна, наконец, может быть электроника, заправляющая открытием клапана, наверняка потребуется эксперт.

Различия посудомоек разных производителей

Устранять любую неисправность следует исходя из двух вещей — понимания общих принципов работы посудомоек и особенностей устройства моделей разных марок.

Так, например, посудомойки Bosch имеют встроенный в насос ТЭН, что осложняет диагностику и делает ремонт дороже. В ПММ Ханса входной клапан соединен с системой Аквастоп и находится на заливном шланге (его поломка – частая причина набора воды, но отсутствия мытья).

Его ремонт и замена будут значительно дороже, чем для моделей, у которых клапан находится в корпусе машины. Более старые модели любых марок не имеют дисплея, на котором можно увидеть код ошибки, и выяснять, что именно сломалось, придется самостоятельно.

Все, что необходимо знать о воде для посудомоечной машины, найдете в этом разделе.

Базовые элементы

Все устройства для мытья посуды имеют одинаковые детали, которые взаимозаменяемы на многих моделях. Чтобы увидеть их, следует снять корпус, открутив несколько винтов. Внутренность состоит из следующих деталей:

1. Насос циркуляционный. Он совмещен с двигателем ПММ и служит для нагнетания и подачи жидкости к разбрызгивателям коромысел.
2. Дренажный насос (ДН). Он необходим для отвода воды по окончании процесса.
3. Помпа. Закреплена на корпусе двигателя и служит для удаления жидкости, кусочков еды и жира из фильтра.
4. Нагреватель проточный. Обеспечивает нагрев жидкости до той температуры, которая задана программой. Устанавливается внутри основного насоса ДН.
5. Плата управления ПММ. Это главный «мозг», поддерживающий работу всех узлов аппарата.
6. Шланг заливной. Служит для забора (поступления) рабочей жидкости в бак агрегата. Он оборудован защитным узлом от протечек.
7. Шланг сливной. Имеет несколько патрубков для отвода воды из внутренностей агрегата и вывода загрязненной жидкости в систему канализации.
8. Прессостат. Этот датчик предназначен для замера уровня воды в ПММ и величины давления в трубках.
9. Ионообменник. Это резервуар со специальной смолой, необходимой для смягчения рабочей жидкости.
10. Фильтр очистки. Он установлен у входного шланга (заливного) «посудомойки» и защищает аппарат от попадания в его систему ржавчины, песка и других мелкофракционных элементов из водопровода. Он предназначен для задержки любых видов загрязнений, так как в двигатель должна поступать идеально чистая вода.
11. Шланги и хомуты. Обеспечивают беспрепятственное прохождение рабочей среды между узлами.
12. Электропроводка необходима для функционирования аппарата.
13. Шумоизоляция – заглушает звуки работающих моторов и насосов.
14. Водосборник.

При осмотре ПММ со стороны расположения бака становятся видны следующие элементы:

1. Разбрызгиватели (в обиходе – коромысла) нижний и верхний, через которые идет вброс воды в машину. Они вращаются в процессе мытья и разбрызгивают воду на посуду.
2. Корзины (сетки из нержавейки) для укладки в них посуды и столовых принадлежностей.
3. Двухфильтровый блок. Он состоит из двух емкостей с очень мелкой сеткой, одна из которых установлена на дне ПММ. Второй фильтр располагается сверху первого.
4. Отделение для соли.
5. Ёмкости, предназначенные для моющих веществ (размещены на дверце).
6. Резина, уплотняющая бак.

Способ управления

Современные модели посудомоечных машинок имеют электронное управление. Но среди широкого ассортимента можно встретить и механические элементы. Наиболее удобны в плане эксплуатации варианты с дисплеем и сенсорными клавишами. Однако их недостаток в том, что они реагируют только на теплое прикосновение пальцев. Но этот минус практически не учитывается при покупке.

ФОТО: naahq.orgСенсорное управление посудомойки с подсвечиванием кнопок

Что касается механических кнопок, которые нужно принудительно нажимать для запуска режима, то они недолговечны, так как их механизм часто выходит из строя. Также из-за попадания влаги и пыли такие клавиши могут перестать правильно функционировать.

Статья по теме:
