Как устроена и работает швейная машина

Строение машинки

Стандартные бытовые швейные машинки устроены элементарно. На первой картинке представлено схематическое изображение модели машинки с простейшими параметрами и минимальным набором функций. Строение швейной машинки такого образца — это:

• маховик;
• моталка;
• держатель для катушки;
• нитенаправитель;
• подтягиватель нити;
• прижимная лапка;
• игла;
• пластина-двигатель для ткани;
• выдвижной столик;
• клавиша реверса;
• регуляторы натяжения нити, длины стежка, рычаг переключения строчек.

Также большинство швейных машин укомплектовано вторым держателем для ниток, дополнительными сменными лапками и набором наиболее используемых игл. Педаль, приводящая в действие двигатель устройства, входит в стандартную комплектацию.

Свойства челночного стежка

Двухниточная челночная строчка (рис. 2.8) образуется из двух ниток — верхней А и нижней В, которые переплетаются в середине стачивающихся тканей или материалов. Нитка называется игольной, так как заправляется в ушко иглы, нитка В называется челночной, поскольку поступает со шпульки, находящейся внутри челночного комплекта. Расстояние между двумя смежными проколами определяет длину стежка B. Широко применяется для изготовления различных видов одежды и белья.

Недостатки:

Для получения челночного стежка требуются машины более сложных конструкций. Частая замена шпульки в челночном устройстве понижает производительность труда. Потеря прочности верхней нити происходит ввиду того, что на образование стежка требуется значительно больше нити верхней, чем на сам стежок.

Принцип работы бытовых швейных машин

Сшивание кусков материала на бытовых швейных машинах в большинстве случаев производится двумя нитками челночной строчкой (рис. 1). Сверху и снизу эта строчка имеет вид пунктира. Переплетение ниток осуществляется внутри сшиваемого материала.

Челночная строчка практически не распускается, достаточно прочна и широко применяется для сшивания ткани, кожи и других материалов.

Верхняя нитка А называется игольной, так как она вместе с ушком иглы проходит через материал. Нижняя нитка Б называется челночной, поскольку она поступает со шпульки, находящейся в челночном устройстве.

При выполнении челночной строчки после прокола материала игла с верхней ниткой начинает подниматься из нижнего положения, образуя около ушка петлю напуска. Благодаря наличию петли-напуска осуществляется переплетение верхней и нижней ниток.

В процессе усовершенствования швейной машины было найдено два способа получения челночного стежка.

Первый способ основан на принципе работы ткацкого станка. Обыкновенная ткань образуется из нитей основы и утка с помощью основного рабочего органа — челнока, несущего в себе шпульку с запасом нити. Челнок, пролетая между рядами нитей основы, образующими зев, проводит между ними уточную нить. Происходит переплетение нитей основы и утка.

То же самое происходит и при работе швейной машины, но поскольку ниток всего две, после каждого прокола иглы образуется одно переплетение.

При продвижении ткани на заданную величину до следующего переплетения образуется стежок.

Верхнюю нитку А (рис. 2,а) с катушки 1 проводят между шайбами 2 регулятора натяжения нитки в ушко рычага нитепритягивателя 3 и в ушко иглы 4. Нижняя нитка Б намотана на шпульку 6, которая вложена в челнок 5.

Игла, проколов материал, проводит сквозь него игольную нитку. Поднимаясь из крайнего нижнего положения, она образует у своего ушка петлю-напуск из игольной нитки. Челнок, совершая рабочий ход, подходит к игле и своим острым носиком входит в петлю.

Игла снова опускается в нижнее положение и останавливается (рис. 2,б). Челнок всем своим корпусом входит в петлю, расширяет ее и проводит через нее челночную нитку. Останов иглы в этот момент необходим. Если бы игла продолжала подниматься, то петля могла бы защемиться между поверхностью скольжения челнока и направляющей в платформе машины и верхняя нитка повредилась бы или оборвалась.

В настоящее время бытовые швейные машины с качающимся челноком не выпускаются.

Второй способ образования челночного стежка основан на обводе петли вокруг шпульки.

Верхнюю нитку А (рис. 3, а) с катушки 1 проводят между шайбами 2 регулятора натяжения нити, затем в ушко рычага нитепритягивателя 3 и в ушко иглы 4. Нижняя нитка Б намотана на шпульку, которая вложена в челнок 5. Игла перемещается вверх (рис. 3,б). Челнок, захватив петлю верхней нитки, начинает расширять ее. Ушко рычага нитепритягивателя перемещается вниз, освобождая верхнюю нитку. Челнок расширяет и обводит петлю верхней нитки вокруг шпульки с нижней ниткой (рис. 3,в). Рычаг нитепритягивателя, перемещаясь в верхнее положение, выводит петлю из челнока и затягивает стежок (рис. 3, г и д), после чего материал продвигается на величину стежка.

По такому принципу работают все швейные машины с возвратно-поворотными и с вращающимися челноками. Второй способ образования стежка является, по существу, развитием первого. При первом способе движущийся челнок с намотанной на шпульку нижней ниткой проводится в неподвижную расширенную петлю верхней нитки. При втором способе подвижная расширяющаяся петля верхней нитки обводится вокруг относительно неподвижной шпульки. Конечный результат один и тот же – одинаковое переплетение ниток и одинаковая челночная строчка.

Рассмотрев процесс образования стежка, можно сделать следующие выводы.

Основной функцией бытовой швейной машины является выполнение челночной строчки, для чего каждая машина должна иметь следующие основные механизмы:1) механизм иглы; машинная игла должна прокалывать материал, проводить сквозь него верхнюю нитку и создавать у своего ушка петлю-напуск;2) механизм челнока; челнок должен захватывать петлю-напуск около ушка иглы, обводить ее вокруг шпульки и осуществлять переплетение ниток;3) механизм нитепритягивателя, который должен подавать верхнюю нитку, выводить петлю из челнока и затягивать стежок;4) механизм двигателя ткани, который должен перемещать материал для образования следующего стежка.

Естественно, что специальные бытовые швейные машины, предназначенные для выполнения более сложных операций, имеют более сложное устройство и оснащены различными дополнительными механизмами и приспособлениями.

Мини-вариант

Наш обзор был бы неполным, если бы мы не рассказали о ручных мини-устройствах для шитья. Строение такого агрегата очень простое. Внешне он напоминает офисный степлер. Нижняя часть оснащена пластинкой, по которой скользит ткань, там же происходит захват нижней нити, подаваемой со шпульки. Сама же катушка, которая в обычной швейной машине находится в челночном механизме, крепится сбоку, рядом на специальный штырь устанавливается бобина, подающая нить на иглу. Для того чтобы катушки не спадали, их нужно фиксировать заглушками. Данный вид мелкой бытовой техники работает от батареек.

На что еще нужно обратить внимание

Есть еще другие важные показатели, которыми машинки отличаются друг от друга. Они перечислены ниже.

Тип ткани, для которой разработана машина

Виды ткани, для которых предназначена определенная модель, указаны в инструкции. Бюджетные машинки, как правило, не рассчитаны на толстое полотно, например, демин, кожу, драп. Какая-нибудь деталь может сломаться, если это не учесть.

Мощность

Машинка с 80-90 Вт вполне справится с большинством тканей. Маломощная в 40-50 Вт может не осилить толстую ткань, большую скорость или длительную работу.

Количество и виды строчек

Минимальный набор строчек для начинающих швей такой:

Строчный шов

Оверлочный шов

Эластичная строчка

Потайная строчка

Зиг-заг строчка

Хорошо бы иметь возможность менять длину стежка, как минимум, до 5 мм.

Автоматические функции

Наличие автоматических функций облегчает работу и делает ее более качественней. Это:

• реверс для закрепления строчки;
• регулятор натяжения нити, прижима лапки;
• транспортер ткани;
• автоматическая или полуавтоматическая обработка петли;
• заправка и обрезка нити.

Автономный нитезаправщик также можно докупить самостоятельно.

Дополнительные возможности корпуса

Расширенная рабочая платформа дает возможность работать с тканями больших размеров, а функция «рабочий рукав» — позволяет снимать часть корпуса, чтобы на цилиндрической насадке обрабатывать швы на рукавах, штанинах, узких деталях одежды. Наличие разлиновки на игольной пластине и на корпусе помогает делать строчку ровной и на заданном расстоянии.

Комплектующие

Запчасти в комплекте могут включать дополнительный набор лапок, игл, шпулек, инструментов по уходу за машинкой, распарыватель. Если этого нет, то перед покупкой нужно убедиться, что они есть в продаже, чтобы докупить при необходимости.

Марка

Чем более известен производитель, тем легче будет отремонтировать механизм. Для механизма неизвестного изготовителя могут не найтись запчасти.

Тип управления швейными устройствами

Какие бывают швейные машины? Есть общее разделение такой техники, включающее в себя три вида:

• работающие по механическому принципу;
• электромеханические модели;
• приборы под управлением компьютера.

Механические модели

Уже из названия понятно, что такой вариант работает благодаря ручному воздействию на все элементы конструкции. Практически все они – устройства старого образца, однако даже на машинах девятнадцатого века вполне можно шить, предварительно проведя отладку техники.

Принцип работы механической машинки предсказуем – в основном, такой аппарат способен шить только по прямой строчке (в основном это модели типа «Подольска» или «Зингера»). Есть среди них как ручной, так и ножной привод. Встречаются среди механических героев и те, которые способны работать со строчкой «зигзаг», например, «Чайка».

Электромеханические помощницы

Под этой техникой понимается большая часть современных устройств. В отличие от механических аналогов, в их работе участвует находящийся в педали электропривод. Электромеханическая машинка наделена множеством талантов: она способна выполнять большое количество разнообразных швов, пришивать пуговицы, штопать и даже делать петли. Выбор строчки можно сделать посредством специального колесика.

Популярными брендами подобных устройств являются Bernina, Janome, Family, Brother Pfaf, Juki, Singer и прочие. Цены на такие модели вполне доступны рядовому потребителю. Примером тому служит Brother LS-2125 – её можно приобрести за 7300 рублей. Четырнадцать швейных операций, возможность работы с потайной и эластичной строчками делают модель нужным приобретением для портних любого уровня.

Швейный мини-компьютер

Устройства, имеющие программное обеспечение, заявляют о неограниченном функционале своих возможностей. Каждый такой аппарат – это мини-компьютер с микропроцессором. Для удобства пользователя встроен экран. Вариативность возможностей  у многих из моделей «зашкаливает» за сотню. С таким устройством нереально ошибиться – система даст рекомендацию по подбору ткани, силе прокола.

Среди зарекомендовавших себя моделей выделяют бренды Bernina, Brother и другие. Стоимость в разы выше — от 20000 рублей, но в данном случае, она компенсируется возможностями выполнять более сложные элементы (вплоть до записи последовательности шагов и вышивки).

Швейная машина Janome DC 4030

Более дорогие модели подразумевают еще и наличие вышивального блока, что делает машинку просто незаменимым устройством. Здесь совершенно другой уровень сборки и производства деталей, а электроники вложено примерно на две трети стоимости прибора.

Устройство швейной машинки

Основные части швейной машины:
1. Ручка выбора вида строчки. С помощью этой ручки вы устанавливаете необходимый вид строчки: прямая, штопка, зигзаг или смещение иглы для пришивания молнии, выполнение петли и др.
2. Винт точной настройки выметывания петель. Не у каждой машинки бывает такая регулировка. Она предназначена для выравнивания частоты (густоты) строчки зигзаг при выполнении петли. То есть, в одном из направлений зигзаг будет реже, поэтому прежде чем выполнять петлю, проверьте ее на обрезке такой же ткани. И если необходимо выполните регулировку.
3. Рычаг нитепритягивателя.
4. Съемный столик с отделением для хранения принадлежностей.
5. Дисковый регулятор натяжения верхней нитки.

6. Клавиша движения ткани в обратном направлении.
7. Приспособление для обрезки нити. Очень удобное приспособление, но требующее определенной привычки. Обычно им редко пользуются, просто забывая про него, обрезая нитку ножницами.
8. Узел адаптера прижимной лапки.
9. Винт крепления адаптера прижимной лапки.
10. Прижимная лапка.
11. Игольная пластина.
12. Челночный узел.
13. Шпульный колпачок.
14. Гребенки (рейка) транспортера ткани.
15. Швейная игла.
16. Винт иглодержателя.

17. Крышка челночного устройства.
18. Стержень для установки катушки.
19. Устройство намотки шпулек.
20. Маховое колесо.
21. Гнездо подключения педали.
22. Рычаг прижимной лапки.
23. Выключатель питания и лампочки подсветки.
24. Встроенная ручка для переноски.
25. Направляющая нити, регулятор натяжения нити при намотке на шпульку.

Устройство взаимодействия главного и нижнего вала

Если двигатель – это главная деталь швейной электрической машинки, то ремень главного и нижнего вала – основная причина поломок машинки. Точнее даже не поломок, а сбоев в ее работе.

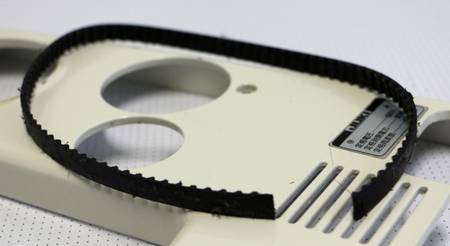

Небольшой узкий ремешок связывает воедино работу главного вала, отвечающего за узел игловодителя и нижнего вала, вращающего челночное устройство. Малейший сбой привод к разрегулировке взаимодействия иглы и челнока и соответственно к появлению разного рода “проблем”. Например, машинка вращается, а строчка не образуется или гнется и ломается игла и т.д.

Мы не будем подробно рассматривать причины этого в этой статье, скажем лишь, что не следует нарушать рекомендации завода-изготовителя и шить на машинке ткани и материалы не указанные в инструкции. Перегрузка при пошиве грубых тканей может привести к “проскальзыванию” ремня на один “зуб”, что соответственно сбивает работу всех механизмов швейной машинки. Редко, но случается, что ремень и лопается от такой нагрузки. В таком случае вам не поможет даже мастер, поскольку купить новый ремешок вряд ли возможно, особенно на устаревшие модели машинок.

Увидеть этот ремень можно только после снятия двигателя, заодно можно и проверить его натяжение. Если потребуется, то натянуть его можно с помощью регулятора (Р).
Сильно перетянутый ремень приведет к тяжелому ходу и повышенному шуму машинки.
Слабо натянутый ремень станет причиной увеличенного люфта иглы, что может привести к появлению пропусков в стежке и кроме того к “проскакиванию” ремня на шкиве.

Еще можно добавить, что приводной ремень обычно уставлен на машинках с горизонтальным челноком, поэтому они работают мягко и тихо. Недорогие машинки с качающимся челноком (как у Чайки) устроены немного иначе. Вместо ремня у них применяются металлические конструкции соединения главного и нижнего вала, поэтому такие машинки более “выносливые” но и заметно шумные в работе.
Чтобы уменьшить шум их нужно постоянно смазывать. Машинки с горизонтальным челноком смазывать нужно намного реже.

Ручная швейная машина

В нашей стране это чаще всего «Чайка», модель 2М. Ее еще иногда называют «Подолкой» (по названию завода «Подольск», который и производил данную технику). Строение ручной швейной машинки внешне очень простое, но на самом деле самостоятельно сделать починку этого устройства не каждому под силу, а потому в разобранном или сломанном виде оно до сих пор сохранилось в очень многих домах.

Шить нужно, приводя механизм в движение правой рукой. Для этого вначале по часовой стрелке производилось несколько оборотов меньшим маховым колесом, а затем нужно было крутить большое, оснащенное ручкой, но уже в обратном направлении.

Машинки позволяли делать элементарные стежки, причем их длину можно было менять. Смена режима шитья делалась при помощи металлической прижимной лапки, расположенной на рукаве устройства.

Главными причинами того, что подобные швейные машинки не только сохранились, но и функционируют до сих пор, стали их надежность и качество работы. С их помощью можно стачивать даже очень грубые ткани, строчки получаются крепкими и аккуратными. Современные бытовые машинки, особенно из разряда недорогих, такого результата не дают.

Основные узлы и механизмы швейной машины

Важным узлом прибора принято считать электропривод, именно от этого элемента исходят скоростные показатели, производительность и мощность. Его нельзя перегружать постоянной работой на протяжении длительного времени. Электроприводный ремень по внешним признакам тонкий и слабый, но приводит в движение всю рабочую систему. Эту деталь необходимо оберегать от пошива грубых материалов (джинс, кожа и другие). На внутренней поверхности ремня располагаются зубчики, при его разрыве сложно подобрать достойную замену с определенным шагом.

Электропривод швейной машины — один из важнейших ее узлов

Для мягкой работы аппарата нужно следить за ременным натяжением, со временем оно ослабляется, что влияет на снижение скорости. По этим причинам появляется повышенный уровень шума.

Полезно! При самостоятельной разборке прибора необходимо нажать пальцем на ремень в указанном стрелкой месте. Если он легко продавливается, то натяжение следует увеличить. Главное — не перестараться, иначе сильно натянутый ремешок может привести к тугому ходу. Такое действие неблагоприятно скажется на устройстве, и повысится износ втулок электродвигателя.

Основополагающие механизмы, которые необходимо знать при шитье:

1. Рукоять длины стежка — задает требуемую длину;
2. Фиксатор нажимной лапки — управляет подъемом и опусканием данной детали;
3. Ручка натяжения нитки верхней части — осуществляется оптимальная настройка уровня натяжки;
4. Стол (выдвигается), отдел для аксессуаров — такие комплектующие есть в отдельных моделях, в большинстве современных приборов они отсутствуют;
5. Регулятор выбора разновидностей строчки — есть в разных экземплярах, в том числе с компьютерным управлением, где регулировка происходит при помощи дисплея;
6. Реверс — позволяет делать стежки в обратном порядке;
7. Маховик — приводит двигатель к манипуляциям и останавливает его;
8. Выключатель свободного хода маховика — предусмотрен для переключения уровней наматывания шпульки и строчки;
9. Рукоятка выбора вида стежка — позволяет подбирать нужный узор строчки;
10. Разъем подключения педали к приспособлению;
11. Педаль — контролирует скорость шитья и весь процесс;
12. Регулятор ширины стежка — необходим для управления шаговой ширины.

Сама схема работы прибора довольно сложна, однако шить при помощи бытовой техники намного проще и быстрее.

Инструкция по заправке верхней нитки

1. Поднимите рычаг прижимной лапки, пользуясь соответствующим рычагом, и поверните маховик на себя (против часовой стрелки), чтобы поднять рычаг нитепритягивателя в крайнее верхнее положение.
2. Вытяните вверх стержень для катушки и наденьте на него катушку с нитью.
3. Пропустите нить через оба нитенаправителя: сначала через задний, а потом через передний.
4. Протяните нить вниз и вокруг регулятора натяжения верхней нити справа налево так, чтобы нить зацепила ограничительную пружину. Придерживая нить, протяните ее между натяжными дисками.
5. Направьте нить к задней части рычага нитепритягивателя и далее вокруг него справа налево. Проведите нить через прорезь, вытянув ее на себя, до попадания ее в ушко нитепритягивателя.
6. Опустите нить вниз и проведите ее за нитенаправителем.
7. Заправьте нить в ушко иглы спереди назад и вытяните около 5 см ниткки. Примечание: Если нить заправлена неправильно, она может оборваться, а также могут пропускаться стежки или морщиться ткань.

Если у вашей швейной машины нет инструкции, и вы не знаете как ей пользоваться, то можете воспользоваться данным упрощенным и универсальным руководством. Данная инструкция подойдет для любой швейной машины эконом-класса с качающимся челноком, выполняющей минимальный набор операций.

Другие статьи:

Шьем трикотаж без пропусков и петляния

Многие, кто пытался шить трикотаж на обычной швейной машинке, замечали, что часто машинка отказывается делать красивую и ровную строчку. В трикотажной строчке образуются пропуски, нижняя нитка петляет, а иногда и обрывается. Почему так происходит и как можно это исправить?

Чем отличается коверлок от оверлока и распошивалки

Если вы только начинаете учиться шить, не покупайте дорогую швейную машинку, особенно коверлок. Поучитесь шить на простеньких недорогих машинах, а после можно купить и коверлок. Только обязательно тщательно изучите инструкцию этой сложной швейной машинке.

Советы по настройке оверлока

Даже бытовой оверлок устроен намного сложнее швейных машин и отремонтировать оверлок без специальных знаний и навыков, практически невозможно. Однако, если внимательно прочитать инструкцию швейной машинки и разобраться как устроен оверлок, то легко можно самостоятельно настроить его работу.

Пошив платья своими руками

Как сшить платье своими руками. Технология и последовательность пошива платья для начинающих.

Как подшить юбку

Основные приемы подшивания подгибки юбки или брюк.

Юбка на резинке

Как сделать простую выкройку и сшить различные модели юбки с поясом на резинке.

Выкройка и пошив юбки “татьянка”

В этой статье вы узнаете расчеты для построения выкройки юбки “татьянка”, как сшить такую юбку своими руками.

Как сделать выкройку и другие советы начинающим

Как сделать выкройку, какие нужны для этого инструменты. Эти и многие другие советы начинающим.

Как работает швейная машинка? – Интерпретатор для народа Голованов

Итак – игла, в ушко которой вправлена нить, совершает возвратно-поступательное движение. За это отвечает механизм привода швейной машинки – с этим все понятно. Игла, (не будь дурой) прокалывает материал, и пропихивает через него верхнюю нитку и создает у ушка иглы петлю из этой нити. Нижняя штука, под названием «челнок» кривым движением делает захват этой петли, обводит вокруг ее вокруг челнока (иногда эта железка называется «шпуля» с нижней нитью. В чем разница между челноком и шпулей – выше моего понимания.

Специальный механизм «нитепритягивателя» сматывает нить с катушки, сдёргивает её с челнока и затягивает стежок. Другой механизм – транспортёр ткани продвигает материал на длину стежка (регулируется). Все механизмы движутся синхронно усилием от главного вала, приводимого во вращение электрическим или механическим приводом – т.е. мотором или руками-ногами.

Что меня сбивает, так это то, что ведь в реальной швейной машинке челнок не висит в пустоте, как на картинке, а надет на ось, которая сделана отнюдь не из воздуха и вроде должна мешать перекрещивать нити.Но, как мне объяснили знающие товарищи, тут же все предусмотрено и сделано так, что у челнока только дальний конец оси закреплен, а ближний обрывается в воздухе. Поэтому ближайший к нам кусочек желтой нити теперь на ось не ложится, а проходит с торца, сам челнок совершает оборот, затем отпускает нить, а дальний кусочек желтой нити, который все же лег сначала на ось, будучи отпущенным, просто стаскивается по оси назад и не наматывается на ней. Таким образом получаем, что единственное, за что желтая нить оказалась зацеплена – это только вторая нить.

Как-то так.И не говорите мне, что швейная машина – это просто!

Схема устройства швейной машины

Пользователь может видеть только внешнюю часть машины и ее рабочие детали, которые находятся снаружи устройства. Однако внутри расположен сложный механизм, понятный только профессионалам.

Главной деталью любой модели, даже самой современной, принято считать челнок. Производится он из качественной древесины, его основной задачей является перекладывание поперечных волокон в процедуре выработки ткани. К базовым частям, без которых не обходится ни один агрегат, можно отнести следующие составляющие:

1. Маховик;
2. Рукав;
3. Моталка;
4. Платформа;
5. Колесо, регулирующее необходимый вид строчки;
6. Стойка рукавная;
7. Обратный ход (ресивер);
8. Игольный держатель;
9. Пластина игольная;
10. Лапка;

11. Рукоятка поднятия и опускания лапки.

Эти элементы относятся к внешней части прибора, поэтому основной рабочий процесс кажется довольно легким. Сложная внутренняя система приводит в действие челнок при помощи множества дополнительных деталей. Челночное устройство позволяет создавать необыкновенные стежки разной формы, при этом манипуляции осуществляются быстро и качественно.

Отличие разных видов швейных машин

Широкий ассортимент современных моделей дает возможность выбора оптимального экземпляра, который удовлетворит индивидуальные потребности. Среди огромного модельного ряда есть различные виды швейных машин:

• с ручным приводом — применяются в домашних условиях, за счет механического управления они просты в эксплуатации. Ручной привод позволяет обрабатывать разные ткани, даже кожу и джинс. Такие устройства редко требуют ремонта, отличаются долговечность и надежностью;
• электромеханические — разработаны с электроприводом, управление приспособлением происходит вручную, приводится в работу при помощи переключателя. Такие агрегаты подразделяются на два типа: вертикальные и горизонтальные. Первые модели дешевые, ощущается довольно сильная вибрация, ширина строчки получается с ограничениями. Горизонтальные имеют преимущества — аппарат не резонирует, поэтому запутываний нити не происходит. Электрические приборы предназначаются для небольших работ, починки вещей;
• электронные — предусмотрены для профессиональных целей. Встроенный дисплей с микропроцессором передают команды на экран. Такие модели отлично справляются со всеми типами тканей, даже с вельветом и гипюром. Управление осуществляется за счет педали, рычага подъема. При самостоятельном машинном контроле шитье выходит высокого качества;
• оверлок — используется для обработки краев тканей с рыхлыми сплетениями. Основная часть моделей имеет ножи для удаления излишков припуска. Такая опция значительно экономит время в процессе шитья. Челнок в таких устройствах отсутствует, его опции выполняют специальные петлители. На дисплее указываются рекомендации по правильной установке нитей;
• вышивальные — такой аппарат необходим для создания шедевров. Компьютерная программа позволяет украшать ткань вышивкой, применяя разную технику. При загрузке файлов следует подобрать требуемый размер пялец, после чего заправить нити необходимых цветов. Сама процедура не требует человеческого контроля, она осуществляется самостоятельно;
• плоскошовные — это промышленное устройство с бытовыми модификациями. Самый подходящий вариант для обработки эластичных видов тканей. Стежок выполняется специальным образом, чтобы предотвратить растяжения материала. Такой экземпляр можно применять для трикотажа, полиэстера, стрейча.

Устройство намотки

Под конец описания нужно сказать несколько слов об устройстве намотки. Как правило, недалеко от маховика для намотки располагается маленькое прижимное колесо с валом, укомплектованным риской.

На панели, расположенной под ним, располагается ушко с еще одним колесом небольшого размера. Катушка устанавливается на вертикальную подставку, а уже от нее нить пропускается над столом, чтобы быть намотанной на шпульку. Чтобы обеспечить правильную работу, прижимное колесо аккуратно вдавливается пальцем, после чего начинается вращение, передающееся от привода швейной машины.

Намотка нити на шпульку

Как правильно установить и настроить?

Работы по настройке швейной машинки являются важным этапов в создании одежды. Если все сделано правильно, то изделие получится безупречно красивым, кроме того идеальная регулировка оборудования положительно сказывается на его дальнейшей работоспособности.

В комплекте с машинкой производитель предоставляет пользователю инструкцию по эксплуатации, в которой подробно, шаг за шагом, описаны мероприятия по настройке и подготовке швейной машины к работе.

Установка челнока:

• выставить машинку в горизонтальном положении;
• опустить иглу на максимум;
• соединить конец челночного механизма и середину иголки;
• зафиксировать шурупы и закрепить стержень иглы.

В противном случае могут возникнуть проблемы с качеством шитья, а именно:

• пропущенные стежки;
• запутывание волокна;
• обрыв нити.

Во время поднятия иглы происходит образование петли верхней нити. В это время челнок должен проходить максимально близко к игольчатой впадине.

Рекомендованное значение составляет 0,16 мм, но не более 0,5 мм. Цифры меняются в зависимости от использования конкретного вида материала.

Настройка оборудования делится на профилактическую в процессе эксплуатации оборудования и «ремонтную» при появлении каких-либо нарушений в работе.

Основные этапы настройки:

1. снять игольчатую пластину;
2. очистить челнок от загрязнений;
3. выставить требуемое расстояние между иглой и челноком;
4. отрегулировать длину стежков;
5. проверить жесткость фиксации шурупов и регулировочных винтов;
6. визуально просмотреть состояние иглы;
7. смазать ребра специальным средством (пастой).

Дополнительные мероприятия (следует положить швейную машинку на боковую поверхность):

• проверить ходовые механизмы на наличие смазки;
• убедиться в остроте носика;
• проверить состояние ребер и пятака на предмет загрязнения и появления коррозии.

Как проверить челнок на наличие смазки:

1. демонтировать игольчатую пластину и лапку швейной машины
2. положить на стол лист белой бумаги
3. запустить оборудование в работу на максимальной скорости.

Если на листе бумаги остались вертикальные полосы, значит, смазка есть в достаточном количестве. Отсутствие таковых свидетельствует о недостатке смазки, что может привести к поломке оборудования.

Сместился челнок, сбился ход, машинка остановилась. Что делать?

Возможно сместилась шпулька. Нужно снять игольную пластину, вытащить шпульный механизм и поставить в правильное положение

Появился пропуск стежков в строчке. Можно ли как-то исправить?

Челнок не захватывает нить, игла не образовывает петлю. Причина – неправильное расстояние между челноком и иглой. Скорее всего оно менее 0,1 мм.

Почему ткань начала втягиваться в игольную пластину, появился легкое постукивание, строчка уходит влево

Причина может заключаться в самой иголке. Возможно, она затупилась из-за ударов о пуговицу, пластину. Проверьте и поменяйте ее.

Из-за чего игла стучит при работе?

Проблема возникла при неправильной и невнимательной установке иглы. Нужно ослабить иглу и вставить ее до упора.

Существенное различие

Начнем мы наш обзор с того, что укажем одно принципиальное отличие в разных швейных машинах. Заключается оно в том, что существуют модели с неодинаковым типом управления. Они подразделяются на такие виды:

• техника с электроприводом;
• ручные швейные машины;
• машинки с механическим ножным приводом.

Первые наиболее удобны для эксплуатации. Устройство швейной машинки с электроприводом элементарное. Мастеру необходимо просто нажимать на педаль, чтобы привести двигатель машинки в действие. Чем большую силу для этого прикладывает швея, тем выше крутящий момент при пуске и тем быстрее работает мотор.

Также управлять швейным механизмом можно без использования силы тока. В этом случае необходимо одной рукой прокручивать маховое колесо, а другой направлять ткань. Такие машинки сейчас используются редко, но мастера не спешат избавляться от устаревшей техники, и дальше мы расскажем почему. Зачастую это техника советского или европейского производства («Чайка», «Зингер»). Строение швейной машинки с ручным управлением будет представлено в отдельном разделе.

Ножные машинки более практичны и удобны по сравнению с ручными, в основном за счет того, что обе руки мастера свободны. Это значительно облегчает рабочий процесс. Однако шитье с их помощью обязывает портного уметь правильно задействовать механизм машинки и постоянно контролировать ее скорость.

Челнок

Крючок является ключевым структурным элементом. Качество стежка зависит от хорошего состояния механизма и правильной настройки взаимодействия со швейной иглой. Проблемы в этом узле вызывают обрывы нити, петли, пропуски стежков и другие проблемы. Если все настроено правильно, стежок будет ровным и без точек разрыва.

На качество шитья существенно влияет состояние поверхности крючка. Не должно быть сколов, трещин, ржавчины, царапин, остатков масла или грязи. Это не позволяет нити двигаться равномерно, что приводит к моментам вытягивания нити и некрасивому шитью с заметно слабым натяжением стежка.

Расходный материал, срок службы которого истек, подлежит замене. При поиске подходящей запасной части могут возникнуть трудности, связанные с типами челноков для швейных машин. Вы должны знать, какой челнок подходит для вашей машины.

Существует три типа челноков, используемых в швейных машинах.

1. Классический вертикальный крючок был изобретен Дж. Зингером в 1851 году. Конструкция представляет собой колпачок со специальным пазом, в который вставляется шпулька с нитью. Во время работы крюк движется как вертикально, так и горизонтально, отсюда и другое название — осциллирующий. При циклическом движении деталь снимает нить с иглы, перемещает ее в положение, необходимое для образования петли, и возвращается в исходное положение. Этот тип челнока использовался в машинах советского производства Czajka, Podolsk и в моделях немецких марок Veritas и Singer в прошлом. Сегодня их можно встретить в бюджетных машинах.

2. Челноки горизонтального типа — изобретение 20-го века. Этот механизм широко распространен и используется в большинстве выпускаемых сегодня бытовых швейных машин. Основными преимуществами являются простота установки шпульки, отсутствие трения и возможность контролировать количество нити через прозрачную пластиковую крышку детали. Два полных оборота крючка создают стежок.

3. Вертикальный поворотный крюк характеризуется вращательным движением вокруг своей оси. Шпулька с нитью помещается внутрь вращающейся части. Скорость вращения вращающейся части достигает 900 об/мин. Ротационный крючок характеризуется прочной конструкцией и оптимальным расстоянием от иглы. Ротационный крючок устанавливается в моделях премиум-класса и профессиональных швейных машинах.

Отличие вертикальной и горизонтальной шпули

В последнее время все большую популярность набирают швейные машинки, оснащенные горизонтальным челночным устройством. Обычно челнок располагается вертикально. Чтобы изъять его из машинки, нужно открыть специальную панель и, потянув за хвостик, достать устройство, в которое вставляется шпулька. Этот процесс иногда сильно тормозит работу, ведь мастер не видит, сколько ниток осталось на маленькой катушке, и проверить это можно, только остановив шитье.

Шпулька, размещенная в горизонтальном челночном устройстве, всегда на виду. Она располагается прямо под рабочим столиком и закрывается пластиной из противоударного пластика. Сквозь него можно визуально оценить количество ниток на шпульке.
