Установка вентиляции на крыше: монтаж вентиляционного выхода и приточных установок

Что необходимо для монтажа вентиляционного выхода на крышу

Для выполнения установочных работ вентиляционной трубы над кровлей нужно иметь все необходимые инструменты. Рекомендуется их подготовить заранее, чтобы во время монтажа не возникло никаких непредвиденных обстоятельств.

Монтаж труб осуществляется при помощи самых простых инструментов

Перечень материалов и инструментов, которые понадобятся при установке вентиляционной трубы:

• ножницы для резки металла;
• утеплитель;
• набор отвёрток;
• маркер (для выполнения разметки);
• специальный герметик;
• саморезы;
• уплотнительные элементы;
• узел прохода;
• рабочие перчатки.
• дрель или перфоратор;
• уровень;
• электро- или ручной лобзик.

Монтаж вентиляционных труб на крыше

Установка вентиляционной трубы из разных материалов на крыше исполняется поэтапно. Вывод конструкции на крышу рекомендуется выполнять с использованием узла прохода. Монтаж этого элемента осуществляется так:

1. Для начала стоит определить место, где будет располагаться проходной узел. Выбор должен соответствовать строительным нормам и правилам (СНиП).
2. На втором этапе проводится разметка контуров в том месте, где будет проходить вентиляционная труба.
3. В кровле вырезается отверстие, определённое под диаметр конкретной трубы и материал, из которого она изготовлена.
4. В соответствии с теми же правилами проделываются отверстия в гидроизоляции и утеплителе.
5. Выполняется разметка для проходного узла и крепёжных элементов.

На этом этапе необходимо закрепить уплотнительную прокладку. Это делается с использованием заранее подготовленного герметика.
На прокладку монтируется проходной узел. Конструкция закрепляется с использованием саморезов.
В конце вентиляционную трубу проводят через узел прохода и закрепляют её шурупами

Очень важно, чтобы конструкция располагалась строго вертикально. Проверить это можно с помощью строительного уровня.

Кроме этого, необходимо проверить, как плотно прилегает основание проходного узла, а также выполнить работу по герметизации воздуховода с внутренней стороны.

Работы по монтажу вентиляционных труб можно произвести своими руками

Установка труб может иметь некоторые различия в зависимости от материала кровли. Например, монтаж вентиляционных труб для металлочерепицы подразумевает использование очень гибкого листа для гидроизоляции места вывода трубы. Только пластичный материал заполнит все неровности и предотвратит попадание влаги.

Если вытяжной воздуховод уже установлен, то стоит задуматься о его утеплении. Вентиляционные элементы имеют непосредственный выход на улицу и подвержены всем факторам окружающей среды, которые могут вывести трубу из строя. Существуют изделия, которые производятся с теплоизоляцией. Это очень удобно, однако, стоимость таких труб на порядок выше обычных. Если вы не располагаете лишними средствами, то лучше всего произвести утепление вентиляционной конструкции своими руками.

Одним из самых распространённых материалов для утепления таких труб является минеральная вата

Она достаточно дёшево стоит, однако, легко воспламеняется и без специальных мер предосторожности её использование категорически запрещено. Кроме этого, со временем минеральная вата слёживается и теряет свои характеристики

Специалисты советуют не экономить на материале, и выбирать изделия, которые соответствуют техническим характеристикам теплоизоляции. Отличным вариантом для изоляции вентиляционной конструкции является пенопропиленовая скорлупа. Она отличается простотой монтажа. Для того, чтобы установить такую скорлупу, необходимо надеть её на трубы и закрепить в местах швов проволокой. В некоторых случаях швы оснащены специальными замками, которые защёлкиваются и образуют защитную конструкцию. Если вы хотите сэкономить, то можно приобрести скорлупу из пенопласта.

После монтажа изоляционного материала необходимо оснастить его уплотнителями. В качестве уплотнителей можно использовать различные материалы. Затем нужно провести надёжную фиксацию изоляции, чтобы ветер и дождь не смогли причинить ей вреда.

Подготовка к монтажу

Прежде чем приступать к мероприятиям по выводу системы вентиляции на кровлю, необходимо завершить работы по установке разводки вентиляционной системы внутри здания.

Немаловажную роль в эффективности работы готовой конструкции играет правильный выбор воздуховодов. Чтобы лучше ориентироваться в довольно широком ассортименте, представленном на рынке, необходимо обстоятельно изучить характеристики основных разновидностей.

Выбор вентиляционных труб

Трубы для вытяжных каналов, выводимых на крышу, классифицируют по нескольким признакам.

По конфигурации они разделяют на следующие типы:

• с круглой формой сечения;
• прямоугольные;
• нестандартные.

Для изготовления воздуховодов производители применяют различные материалы. Повышенным спросом пользуются изделия, выполненные из пластика, оцинкованной стали, нержавейки, алюминия и полиэфирного полотна.

В частном строительстве наибольшей популярностью при обустройстве вентиляционных выходов на поверхность крыши пользуются пластиковые трубы.

Выбор обусловлен следующими их преимуществами:

1. устойчивость к коррозии;
2. простой монтаж, доступный начинающим мастерам;
3. небольшой вес готовой конструкции;
4. гладкость стенок, обеспечивающая беспрепятственное движение воздушных масс внутри системы;
5. доступная стоимость.

Стальные оцинкованные трубы выбирают благодаря высокому запасу прочности и стойкости к коррозионным процессам. Недостатком этого бюджетного варианта считается довольно ощутимый вес.

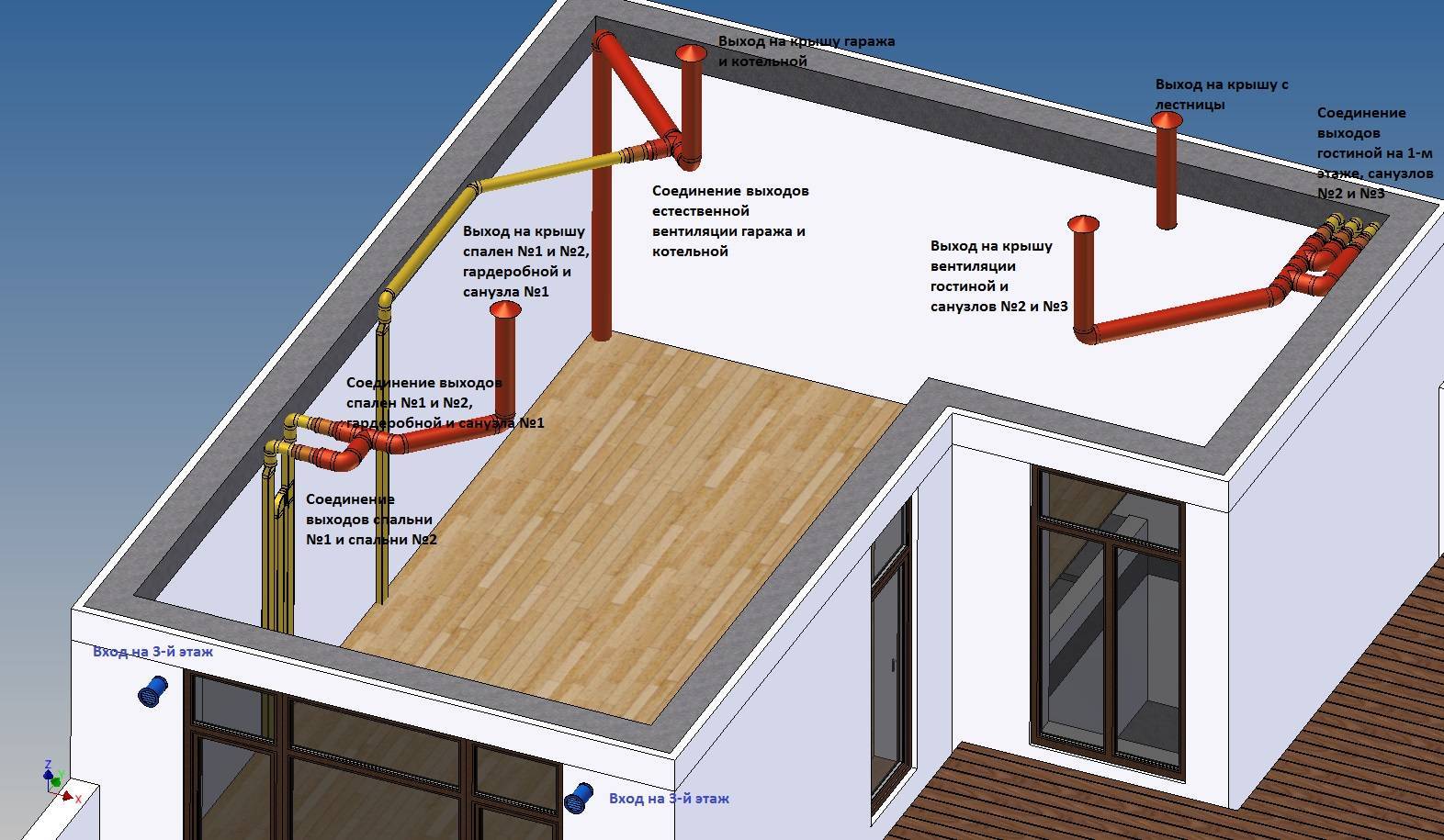

Определение расположения труб

Максимальная производительность системы проветривания обеспечивается отсутствием изгибов воздухопроводящего канала. Поэтому оптимальным местом для расположения выхода вентиляционных труб на поверхность крыши считается участок над стояком.

При невозможности такого размещения специалисты рекомендуют соединять узлы специальными гофрированными переходниками.

Лучшим вариантом расположения вентиляционного выхода на скатной кровле с покрытием из металлочерепицы является область, максимально приближенную к коньку.

Подобное размещение проходного канала позволяет скрыть длинную часть трубы под крышей, обеспечивая защиту от негативного воздействия внешних факторов. Наружный участок способен противостоять порывам ветра.

При разработке проекта необходимо точно рассчитать высоту вентиляционного выхода над поверхностью кровельного покрытия.

При небольшой величине снижается эффективность тяги, а слишком высокое расположение способно привести к деформации конструкции под воздействием агрессивных факторов.

Выбор дополнительных устройств

Улучшить функциональность системы вентиляции возможно при помощи установки на кровле специальных элементов, дополняющих конструкцию:

• капельник, выполненный в виде особой насадки, препятствующей проникновению жидкости во внутреннее пространство вентиляционной системы;
• аэратор, предназначенный для оптимизации движения воздушных потоков между теплоизоляционным слоем и внешним покрытием кровельной конструкции;
• дефлектор, повышающий тягу благодаря формированию области низкого давления за счет разрежения воздуха в наружной части трубы под действием ветра.

Основные требования

К вентиляционной системе предъявляется ряд требований, которые не обошли стороной и сам воздуховод. Ознакомиться с ними можно в списке ниже.

1. Минимальный диаметр сечения, который имеет вентиляционный канал, составляет пятнадцать сантиметров. Оцинкованный воздуховод с такими параметрами показывает хорошую эффективность работы.
2. В процессе обустройства системы приточно-вытяжной вентиляции необходимо убедиться в повышенной кольцевой жесткости трубопровода в конструкции отводной части. Причина следующая – на участке, который возвышается над кровлей, труба постоянно сталкивается с существенной ветровой нагрузкой. Поэтому конструкция обязана эффективно справляться с ней.
3. Вентиляционная труба должна иметь повышенный запас прочности одновременно обладая минимальной толщиной стенок. Чем меньшим будет показатель толщины, тем выше окажется пропускная способность в целом.
4. Металлические вентканалы не должны со временем покрываться слоем ржавчины. В помещении присутствуют пары влаги, которые оседают внутри трубопровода. Они не должны вызывать развитие коррозионных процессов.
5. Вытяжная труба сама не должна выделять во время функционирования вредные газы и не становиться источником распространения огня.
6. Конструкция обязана иметь минимальный вес.

Стоит отметить, что кирпичные и оцинкованные вентканалы полностью соответствуют практически всем качествам, указанным выше. Кирпичный трубопровод имеет вес, соответствующий нормативным требованиям. Металлическая труба в процессе эксплуатации способна притягивать к себе пыль, так как на стенках накапливается статическое электричество.

Вентиляционный выход на кровлю

Этапы монтажных работ

Упростить процесс самостоятельного вывода системы вентиляции на поверхность крыши частного дома позволяет установка готового проходного узла промышленной сборки.

Монтажные мероприятия предусматривают поочередное выполнение следующих действий:

• Чтобы правильно монтировать выход вентиляционной системы на кровлю, необходимо изначально отметить мелом или маркером на внешнем покрытии место его расположения. Разметку выполняют по шаблону, соответствующему размерам трубы.
• Прорезание отверстия под трубу во всех слоях кровельного пирога.
• Снятие внешнего слоя покрытия. Действие требует аккуратности.
• Сверление отверстий, необходимых для фиксации выходного участка вентиляционной трубы. Рекомендуется использовать электродрель.
• Определение места установки проходного узла. Для разметки применяют маркер или мелок.
• Монтаж вентиляционного узла прохода. При установке готового изделия промышленной сборки пользуются прилагаемой к нему подробной инструкцией.
• Фиксация проходного узла. Надежность крепления обеспечивается саморезами.
• В завершение на крыше устанавливают трубу вентиляции. Для эффективной фиксации используют соответствующие крепежи.

Заключительным этапом является обеспечение герметичности конструкции. Специальным составом тщательно заделывают все щели и отверстия.

Сборка и наладка узлов прохода

Проход через кровлю вентиляции оборудуется после того, как завершены операции по созданию воздухообменной схемы здания. При обустройстве нужны инструменты и приспособления:

• проходка;
• уплотняющий элемент, который состоит из резины или силикона;
• силиконовый герметик;
• шуруповерт;
• дрель;
• шурупы.

Сборка обычного узла производится по следующему плану:

• Определяется участок выведения воздушных труб. По требуемым нормам нужно размещать вентиляционные каналы выхода промеж стропил и на ближайшем расстоянии к коньку.
• Осуществляется разметка отверстия. Для этого можно воспользоваться маркером или картонной выкройкой. Размер отверстия должен быть больше диаметра воздуховода на 20-30 мм.
• Проводится вырезание отверстия. На размеченном участке проделывается отверстие, предполагающее изъятие утепляющего и пароизоляционного материала крыши. Еще следует убрать обрешеточные детали, гидроизоляционный слой. Металлическая кровля подразумевает использование дрели, ножовки и ножниц по металлу. Воспользовавшись этими инструментами, сначала просверливаются щели, а потом вырезается круг.
• Установка кровельной походки. Она располагается на трубе над поверхностью крыши. На трубу помещаются слои гидро- и пароизоляционного материала, которые приклеиваются строительным скотчем или герметиком. Применение резинового уплотнителя позволяет плотно закрепить проходку на кровле. В случае твердой кровли крепление обеспечивается саморезами. А если крыша имеет мягкое покрытие, то уплотняющий элемент клеится герметиком.
• Надевание защитного зонтика на оголовок, чтобы предотвратить проникновение в трубу осадков, птиц, мусора.

При правильном размещении узла прохода отсутствуют впадины вокруг него. При наличии таких впадин в зимнее время года возможно образование снегового кармана, способствующего проникновению талой воды под кровлю.

Бывают ситуации, когда применение стандартного узла невозможно, так как воздуховод надо установить высоко над поверхностью или используется кровля с профилированной поверхностью. Рекомендуется в таких ситуациях использование дополнительных приспособлений:

• Металлическая втулка с опорной деталью, которая предполагает вспомогательное отверстие под нее. Гидроизоляция подкладывается под опору, а резиновое уплотнение будет находиться под кровлей.
• Длинные воздуховоды снабжают вспомогательной накладкой из материала, имеющего свойства устойчивости к действию воды.
• Широкие трубы с большим весом укрепляют растяжками, изготовленными из троса или проволоки, или подпорками.
• При наличии конструкции крыши, сделанной из бетона, следует в участки для размещения проходки устанавливать плиты из бетона с уже выполненными отверстиями под трубу.
• Требуется дополнительная герметизация узлов прохода при наличии кровли из металлочерепицы. Для этого можно применить фольгированное покрытие для закрытия стыков с кровлей.

Различные виды покрытия крыши предполагают отдельную схему обустройства зла прохода. Поэтому насчитывается много вариантов размещения прохода воздуховода.

При выводе вентиляционной системы на улицу многие начинают искать ответ на вопрос — что такое узел прохода в вентиляции и как его обустроить. Ведь правильное расположение и укрепление этого участка позволит избежать многих проблем в будущем.

• Назначение и выбор кровельных узлов прохода вентиляции
• Устройство узла прохода
• Разновидности проходов вентиляции через кровлю
• Установка узлов прохода

При строительстве часто возникает потребность монтировать узел прохода вентиляции через кровлю зданий. Ведь практически любое из них, имеющее жилое, хозяйственное или общественное назначение, оборудуется системой вентиляции. При этом вариантов прохода вентиляционных систем через кровельное покрытие существует столько же, сколько и вариантов самой кровли. Для каждого из типов крыши существует свой вид узла прохода, разработанный специально для него.

Поэтому для подбора правильной системы вывода вентиляции на крышу нужно знать определенные правила и нормы. При этом стоит помнить, что вентиляционные системы удаляют только воздух при невысокой температуре. Для дымоотводных систем используются другие материалы и конструкции.

Зачем нужна кровельная вентиляция

Важность крыши переоценить трудно. Поэтому возводя здание, опытные строители с особой тщательностью обустраивают кровлю, обеспечивая её надёжной изоляцией, утеплением и вентиляционной системой

В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство. И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания.

Крыша без вентиляции опасна. Повышенная влажность приведёт к образованию плесени и грибка на стенах, намоканию утеплителя, а значит, ухудшению теплопроводности и промерзанию дома. Избежать этого поможет хорошо налаженная система проветривания кровли, которая выведет конденсат наружу и не даст ему загубить всё строение.

Для того чтобы продлить жизнь кровле, её оснащают качественной системой вентиляции

Вентиляция дома бывает точечной и непрерывной, естественной и принудительной. К наиболее распространённым источникам циркуляции потоков воздуха относятся:

• слуховые окна;
• коньки скатных крыш;
• зазоры, предусмотренные в кровельном пироге и карнизных планках;
• вытяжные вентиляторы на крышах и другие штучные элементы вентиляционной системы с отверстиями.

Для небольших или средних кровель вполне хватает естественной вентиляции. Элементы принудительной вентиляции устанавливают на больших крышах, где естественного воздухообмена подкровельного пространства недостаточно.

Самостоятельное изготовление грибка для трубы

В первую очередь следует подготовить расходные материалы и инструменты, в том числе:

Перед началом работы нужно выполнить на листе картона чертеж и примерить заготовку.

Последовательность действий при изготовлении грибка на трубу вентиляции будет  следующей:

На металлическом листе отмеряют прямоугольник определенного размера и отрезают его.Чтобы изготовить заготовку для крышки круглой формы со срезанным краем, нужно вырезать круг из прямоугольника и отрезать до центра уголок в 45 градусов.

Края пластины подгибают при помощи киянки.Заготовке придают изгиб покатой формы. Для этого можно использовать угол рабочего стола или поверхность железного уголка.Заготовку соединяют по линиям сгиба и обрабатывают киянкой.Для устранения погрешностей формы, необходимо пройтись заготовкой по плоской поверхности. Теперь шапочка подготовлена.Для основы также нужно вырезать прямоугольник.

Чтобы знать его длину, снимают замеры с трубы и добавляют запасные несколько сантиметров. Торцы заготовки обрабатывают киянкой. Придают пластине цилиндрическую форму и соединяют концы.Из остатков металлического листа делают 3 – 4 ножки, складывая отрезки вдвое.

На их концах просверливают дырки, потом ножки снизу загибают.В шапочке с равными промежутками просверливают дырки и заклепками прикрепляют ножки. Примеряют шапочку к основе и при помощи маркера отмечают места для заклепок. Просверлив дырки, скрепляют конструкцию грибка заклепками.

Прежде, чем приступать к окончательной сборке, необходимо убедиться в ровности шапки, поставив конус на максимально ровную поверхность. Перед покраской изделия, до того, как соединять элементы, заготовку зачищают, грунтуют, покрывают антикоррозийным средством. Красящий состав для наружных работ наносят в 2 – 3 слоя.

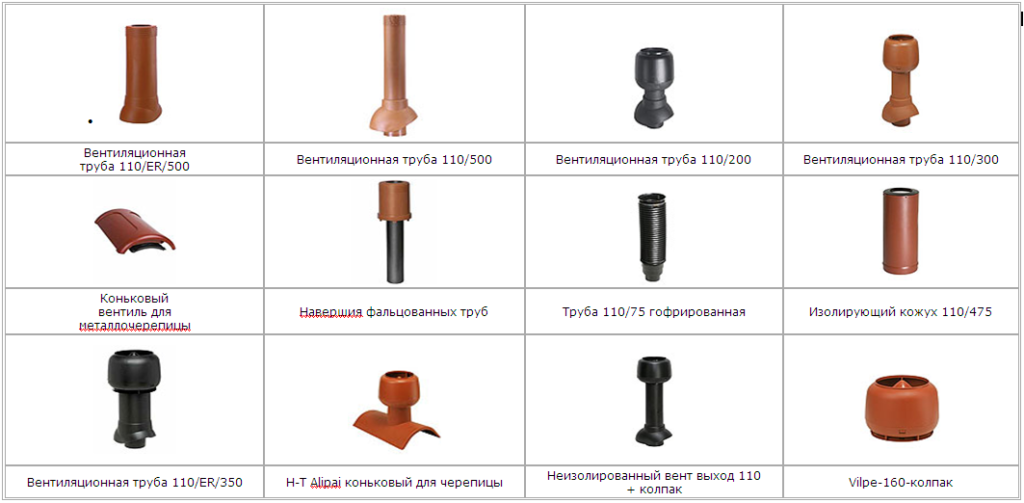

Выбор проходных элементов для металлочерепицы

При покупке вентиляционного выхода важно обращать внимание на профиль покрытия, деталь должна точно повторять очертания волны, плотно прилегать к трубе вентиляции и металлической черепице. Существует несколько разновидностей кровельных проходок:

Существует несколько разновидностей кровельных проходок:

• Бесклапанные или с клапаном. При строительстве жилого дома предпочтение стоит отдать более дешевым моделям без клапана. Второй вариант подойдет для устройства системы вентиляции в административном или производственном здании.

• С утеплением или без. В регионах с холодными зимами лучше выбирать вентиляционный выход для металлочерепицы с термоизоляцией. Особенно это необходимо при расположении трубы близко к карнизу. При установке выхода рядом с коньком или в южных регионах, достаточно будет недорогого варианта без утеплителя.

• С ручным или автоматическим управлением. Для постоянно работающих систем жилого дома выбирают простые модели с тросиком для регулирования циркуляции воздуха.

Важно не путать вентиляционную проходку с такой же деталью для дымоходов. Температура воздуха в последних намного выше, поэтому потребуется предусмотреть противопожарную защиту

depositphotos

Монтаж Vilpe в каркасном доме

Каркасный дом представляет собой герметичную энергосберегающую конструкцию с пластиковыми окнами и дверями. Полноценного воздухообмена с окружающей средой нет. Вытяжки устанавливают в самых «требовательных» помещениях: кухне, туалете, ванной комнате. При проектировании продумываются оптимальные способы вентилирования и кондиционирования.

В зависимости от типа проживания для каждого здания подбираются своя вентиляционная система, на основе характеристик и особенностей. Схему и план вентиляции составляют на этапе планировки дома или до обустройства всех помещений.

При постоянном проживании устанавливается принудительный тип вентиляции с рекуператором тепла и постепенной подачей воздуха, чтобы снизить скачки температуры.

Система вентиляции для каркасного дома состоит из элементов:

• Воздуховоды. К ним относятся прямые участки и фасонные переходники, тройники, отводы, врезки, адаптеры, вытяжные и крышные зонты.
• Оборудование – вентиляторы, фильтры, шумоглушители, вставки, рекуператоры, клапаны.
• Расходные и крепёжные материалы в виде саморезов, герметиков, скотчей, кронштейнов и прочих.

Дом из СИП-панелей облегчает установку системы, потому что имеет встроенные вентканалы.

Вентиляция вильпе устанавливается в виде канала на несущей стене в центре дома. От главного канала отходят ответвления по всем помещениям дома.

В канал укладываются трубы нужного диаметра, внутри которых будет двигаться воздух во время теплообмена.

Вытяжной канал устанавливают на крыше выше конька, чтобы обеспечить хорошую тягу.

Втяжные каналы оснащаются фильтрами и устанавливаются в низ стены.

Вся вентиляция проводится скрытым монтажом. Чтобы уменьшить шум от работы установки, система оснащается глушителями.

Грамотная вентиляция создаёт в доме пониженное давление. При этом стены и перекрытия подсасывают свежий воздух. За счет этого конструкции вентилируются и подсушиваются, а в стенах нет грибка и плесени. Нет разницы, из чего построен дом, если в нём предусмотрены вентканалы, отдушины, работает хорошая тяга.

Заключение

Если крыша плоская или имеет небольшой скат в 5-10о, то высота вывода системы вентиляции не принципиальна, достаточно 400-600 мм. Для двухскатных систем с крутыми скатами необходимо следовать рекомендациям нормативов. Для многоуровневых конструкций со слуховыми окнами и сложными ломаными скатами, помимо следования рекомендациям нормативного документа, придется потратить время в поисках места, где воздушные потоки имеют наиболее стабильную скорость движения. В противном случае воздух будет перемещаться в воздуховодах рывками, гудеть и временами прекращать движение, что явно не добавляет комфорта. В этом случае необходимо устанавливать дополнительные резонаторы и увеличивать количество выводов вентиляции. Производительность шести выводов будет соответствовать двум огромным стойкам, а равномерность потока в 2-3 раза выше, если, конечно, все стойки равномерно распределены по площади ската, а не собраны одним пучком.
