Установка распашных ворот
У распашных ворот отсутствуют колеса, ролики и направляющие, за счет чего нет необходимости специально для них подготавливать фундамент, как в случае откатных. Среди материалов для монтажа распашных ворот стоит выделить:
- Профильные трубы с сечением 60х30, 40х30 мм;
- Швеллер или профильная труба размерами 100х100 мм;
- Материал для обшивки. Это может быть дерево, профнастил и т.п.;
- Арматура диаметром 14 мм;
- Электроды;
- Кирпич;
- Раствор из цемента, песка и щебня.
Инструменты:
- Лопата;
- Сварочный аппарат;
- Болгарка;
- Уровень;
- Измерительный инструмент;
- Шуроповерт.
Прежде чем устанавливать распашные ворота, сделайте замеры, подготовьте место для монтажа. Выкопайте 2 ямы для опорных столбов. Они должны стоять ниже, чем промерзает почва примерно на 1,2 метра. Ширина составит 30 см. На дно ямы насыпьте щебень. Затем опустите опорные столбы в яму.
Можно использовать металлические трубы или швеллер. Залейте столбы бетоном (на ведро цемента 3 ведра щебня, 3 — песка). Если планируете ставить электропривод, то просверлите под него дырку и установите изоляционную трубку.
Распашные ворота с автоматикой чертежи
Далее приварите к столбам опорные пластины. На них будут крепиться петли. Понадобится 4-8 петель. Их количество зависит от веса и размера створок.
Затем нужно подготовить створки. Сварить прямоугольный каркас по ширине ворот. Сначала его нужно сделать слитным. По центру приварить еще 2 трубы. Между ними должен быть промежуток от 5 до 10 мм. Затем нужно распилить каркас между центральными трубами. К створкам приварить петли и навесить полотно на опорные столбы.

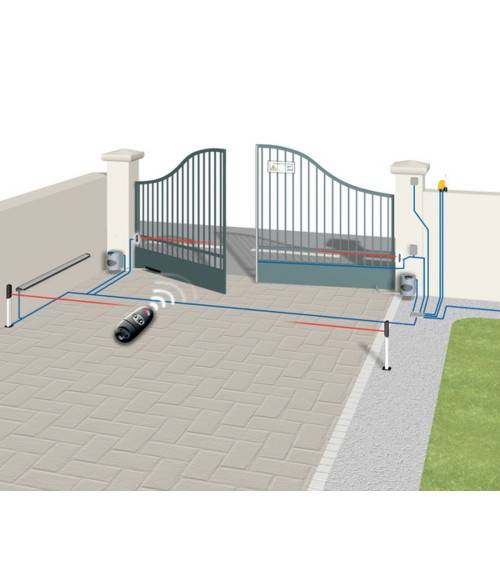

Разводка электрических проводов и кабелей
Установку автоматического оборудования начинают производить еще при закладке опорных стоек, расположенных сбоку. Проводку для электрической энергии и управления устройством рекомендуется прокладывать во внутренней полости столбов. Обязательно следует сделать отверстия для вывода проводов наружу.
Предварительно провода подготавливают. Раньше использовали двигатели с пускателями и с проводами, сечение которых было от 2,5 мм2. Теперь такие «толстые» кабеля не нужны. Относительно «толстые» кабеля отходят от блока управления и мотора. Их сечение не превышает 1,5 мм2.
Под дорогой, идущей от ворот, прокладывают провода. С их помощью управляют воротным полотном, которое установлено напротив блока управления. Лучше такие работы осуществлять до заливки фундамента или кладки тротуарной плитки. Иначе потом придется демонтировать дорожки, что повлечет за собой дополнительные расходы.
Рекомендуется приобретать провода соответствующих маркировок с соблюдением всех размеров. Вся эта информация отображена в инструкции. Если вы решили самостоятельно собрать автоматический привод по собственной схеме, то лучше тоже конкретно прописать использованные материалы, инструменты и размеры.
Откатные ворота. Нюансы с высотой откатных ворот
Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:
- У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
- Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?
А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.
Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!
Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.
Плюсы и минусы автоматических ворот
Автоматика для ворот распашного типа имеет перед иными системами следующие преимущества:
- Возможность установки на ограниченных площадях. Достигается это за счёт особой конструкции подобной автоматики, которая не препятствует въезду и выезду автотранспорта, используя самые минимальные площади перед воротами. При этом сами ворота могут занимать достаточно обширную территорию.
- Относительно низкая цена по сравнению с системами других типов.
- Наличие двух вариантов открытия: наружу или внутрь.
- Широкий вариант выбора технической «начинки», учитывающей все нюансы конструкции тех или иных типов зданий.
Однако, наряду с существенными плюсами, автоматика для ворот такого типа имеет и некоторые минусы. Это:
- Достаточно устаревшая конструкция.
- Наличие такого явления как провисание. Для борьбы с ним приходится постоянно вести технический контроль за столбами и петлями ворот. Если этого не делать, они будут цепляться за землю, что приведёт к отказу автоматического привода.
- Маленький срок службы подобный системы запирания.
Как видим, основные их недостатки связанны с ненадёжностью такого элемента конструкции, как столбы, на которые ворота и навешиваются. Это обстоятельство требует производства работ по их усилению, что ведёт к дополнительным тратам. Однако автоматика для откатных ворот также несовершенна, так как требует обустройства платформы с фундаментом, ролики, а также несущую балку. Стоимость проведения подобных работ значительно превышает стоимость укрепления столбов и петель распашных ворот.
Автоматика для секционных ворот она требует обустройства ворот специальной конструкцией, и её нельзя использовать на неподготовленных площадках. Системы же распашного типа позволяют автоматизировать практически все двери на участке, так как большинство из них как раз является распашными.
Кроме того, описываемый тип устройств для открывания-закрывания позволяет использовать любой отделочный и декоративный материал для ворот. Это может быть кованый металл, металлопрофиль, сэндвич-панели и т.д. В результате вы получите оригинальный и надёжный декоративный элемент подчёркивающий дизайн вашего строения или земельного участка.

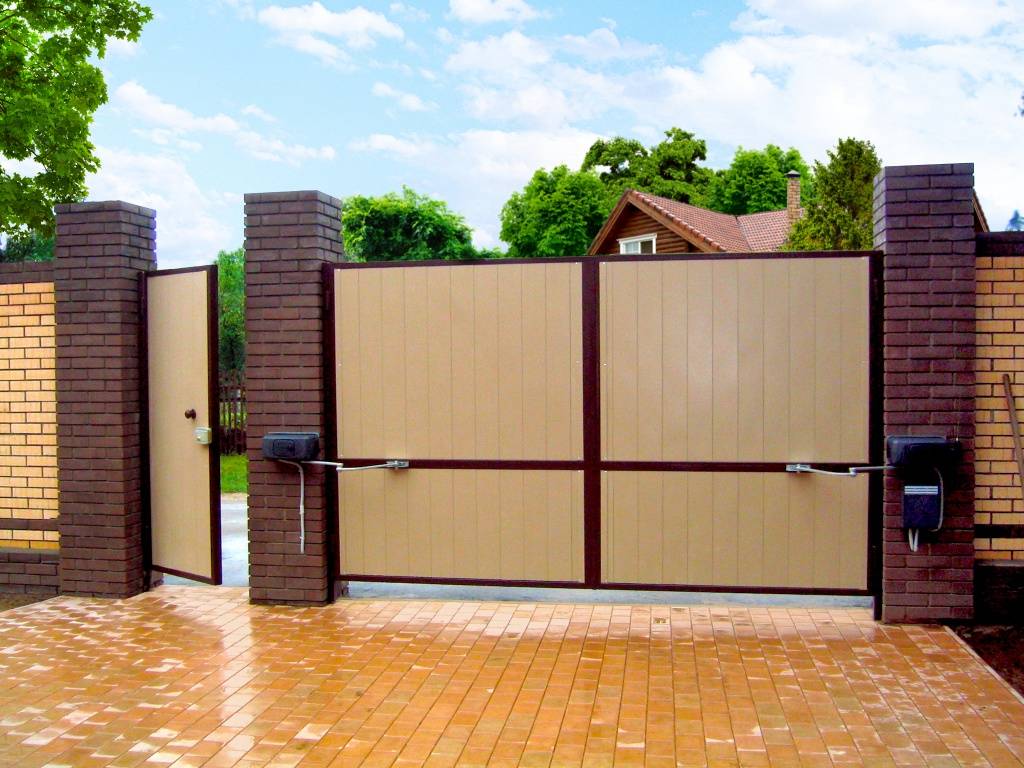

Преимущества автоматических распашных ворот
Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:
- Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
- Моментальное открытие. На распахивание створок уходит около 15 секунд.
- Надежная фиксация приводом.
- Возможность подсветки придомовой территории.
- Надежность, долговечность и бесшумная работа устройства.
- Дополнительная безопасность, достигаемая за счет блокировки створок.
- Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.
Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.
Для частного использования бренды предлагают несколько наименований электроприводов:
- Toona;
- Wingo;
- Hyppo;
- PopKCE.
Покупка автоматики в комплекте дает хозяину возможность осуществить быстрый монтаж и настроить изделие под конкретные условия эксплуатации.
К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.
Электроприводы марки An-Motors – это детище отечественной . Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.
Как установить ворота самостоятельно
Конструкция распашных ворот с калиткой и без
Перед тем как установить ворота, необходимо подготовить чертеж, где будут показаны основные элементы конструкции (в том числе петли, замочная конструкция, калитка) с указанием габаритов. Кроме того, нужно составить смету проекта.
Установка опорных столбов
Для опор подходят стальные трубы диаметром 10 см. Заглубление основания зависит от особенностей почвы и веса конструкции. Минимальный показатель – 1,5 м. Чем тяжелее полотна и нестабильнее грунт, тем на большей глубине подготавливают фундамент. Он должен хорошо переносить динамические нагрузки, создаваемые движением полотен и ветровыми порывами
Также важно, чтобы основание выдерживало воздействие сезонных процессов (заморозки и таяние) на характеристики почвы
Пошаговая инструкция по установке столбов:
- Готовятся ямы глубины, определенной при расчетах. При этом их диаметр должен быть хотя бы на 0,1 м больше, чем у труб, используемых для создания столбов.
- На дне подготавливают подушку из гравия или мелких камушков.
- В ямы ставят опоры, фиксируя их в строго вертикальном положении специальными подпорками.
- Затем производится бетонирование столбов. Если планируется повесить тяжелые полотна, опоры необходимо армировать.
Сборка створок ворот
Сварка каркаса для распашных ворот
Каркасы выполняются из уголка либо прямоугольного профиля. Для покрытия подойдет профлист толщиной минимум 2 мм или сетка. Лучше всего, если створки смогут открываться на 180 градусов – тогда они не будут мешать въезду машины. Чтобы не съедалось полезное место на участке, стоит сделать полотна открывающимися наружу. Общая их ширина должна быть на 3-3,5 см меньше, чем у проема, а расстояние между створками – около 1 см. Когда полотна собраны, их примеривают к месту установки и отмечают, где должны располагаться петли. Последние затем будут привариваться к столбам. Если створки достаточно тяжелы, их стоит установить на 6 петель.
Монтаж створок на столбах
Нижнюю часть петельного шарнира вставляют в верхнюю и конструкция прихватывается к столбу. Так поступают со всеми петлями створок. Проверив ровность конструкции, обваривают шовные соединения. Сдвигать полотна можно, когда швы полностью остынут. Области сварки затем подвергают шлифовке.
Автоматические ворота и привод своими руками
Главным достоинством автоматических распашных ворот является возможность дистанционного открытия-закрытия, то есть при помощи пульта управления. Комфорт автоматизации особенно ощущается в зимнее время, когда хозяину домовладения или гостям не приходится контактировать с холодной конструкцией.
Установить электропривод на ворота не просто, но если учесть створки касательно высоты столбов и применить створочные упоры, электродвигатель станет залогом успешного функционирования всей конструкции.

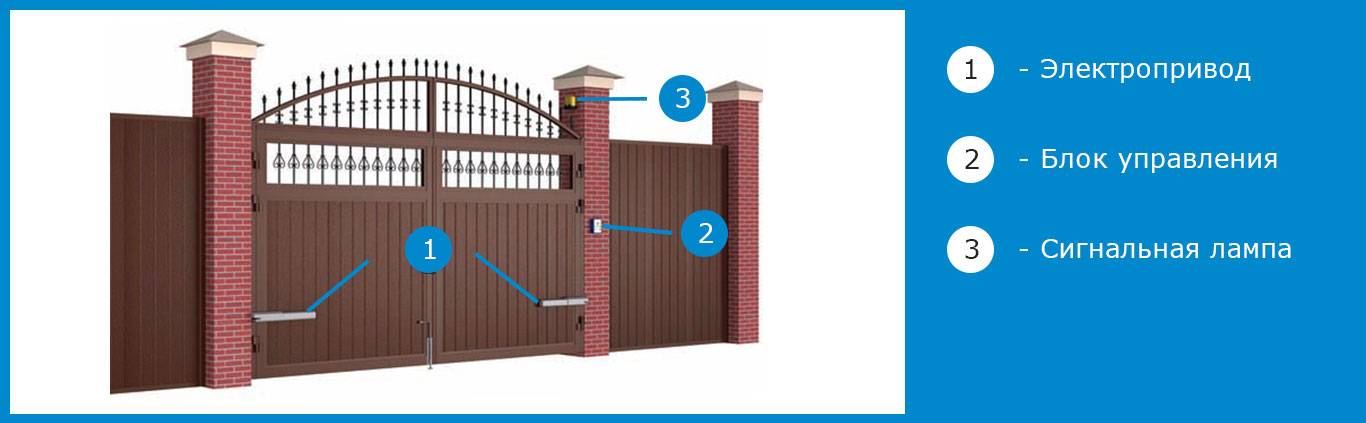

Комплект автоматики обычно содержит несколько устройств:
фотоэлементы – 1 уп.;
блок управления – 1 шт.
Электропривод для ворот, собранный своими руками, прочен, долговечен и скор в эксплуатации. Он открывает ворота примерно за 15 секунд.

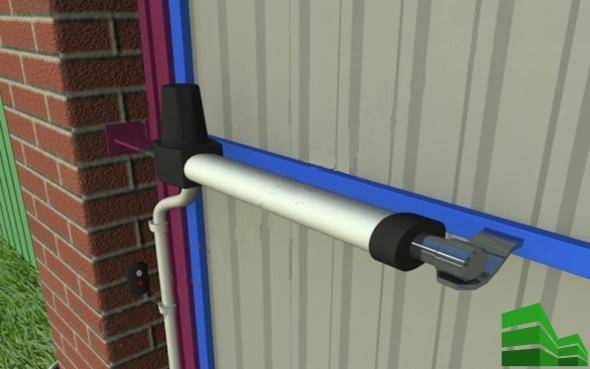

Пример электропривода для ворот
Но если по ходу движения створок появится какое-либо препятствие, автоматика перестанет работать
Отсутствие преград перед проемом – важное условие долговременной службы ворот. Малейшая помеха приведет к сбою в работе устройства и заклинит створки
При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод
По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В
При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод. По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В.
Для сборки электропривода своими руками, при помощи которого будут открываться ворота, необходимо запастись парой рабочих приводов с длинными штоками, пультом и трансформатором с диапазоном мощности 36 – 40 В. Пульт понадобится для открытия-закрытия конструкции. Он должен работать в радиусе 50 м. Еще понадобятся два брелка для охранных устройств и токовое реле. Без него автоматика сломается или перегреется.
Для самостоятельной установки электропривода нужен инструментарий:
Автоматические врата отличаются от распашных тем, что имеют электропривод. Устройство выпускают в двух вариантах – линейном и рычажном.
Какой же из них выбрать? Подходящую автоматику определяют по замеру промежутка, разделяющего внутреннюю сторону столба и петлю. Для значения до 1,5 см используют дешевый линейный привод. Для больших показателей вплоть до 3 см подходит рычажный тип.
Определившись с приводом, выбирают комплект. При этом руководствуются шириной створки и возможными ветровыми колебаниями. Например, средняя ветровая нагрузка на местности равняется 40 кг/ м. Для ворот из профнастила со створками 2 х 2 м нагрузка составляет 160 кг (2 х 2 х 40). К этому значению приплюсовывают действительный вес одной створки (допустим, 100 кг). Итого – 260 кг. Учитывая запас прочности, привод подбирают на створки весовой категории 400 – 800 кг.
Комплектующие для автоматических откатных ворот
Также рекомендуется учесть интенсивность открывания, т. е. сколько машин пропустит конструкция за 1 час. Этот параметр прописан в техпаспорте. Указан он в процентах.
При установке электропривода применяют его так. Если створка открывается за 15 секунд, то на закрытие уходит такое же время. Итого 30 секунд. Если прописанная в техдокументации интенсивность составляет 25 %, их выделяют из количества минут в часе (60 х 25 % = 15). Превратив 15 минут в секунды, получаем значение 900. Делим его на 30 и получаем 30. Таким образом, в течение каждого часа ворота проделают свою работу 30 раз. Для частного дома такая пропускная способность может оказаться лишней, а для солидного предприятия – слабоватой.
Важным моментом является легкость движения створок. Когда столбы и петли стоят идеально ровно и петли хорошо смазаны, ворота будут работать исправно. Но зимние погодные условия способны создавать дополнительное сопротивление. Отсюда вывод – привод надо брать с запасом мощности.
Как сделать актуатор самостоятельно
Когда столбы под ворота выложены из кирпича, камня, рекомендуется заранее продумать в кладке размещение закладных для фиксации привода.
Распашные ворота можно делать не только с заводским линейным электрическим приводом, но и собрать последний самостоятельно из подручных средств.
В качестве основы механизма актуатора подойдут:
- винтовые домкраты;
- приводы спутниковых антенн;
- электромоторы с усилием от 120 Н;
- стеклоподъемники с автомобиля.
Выбирать в качестве основы два актуатора от спутниковых антенн рекомендуется в случае, когда вес створок не превышает 100 кг.
Нужно смотреть, чтобы их ход штока был от 35 см. Для установки нужно просто зафиксировать к створкам, столбам крепежные кронштейны под приводы.
Для сборки актуатора для тяжелых распашных ворот понадобятся такие материалы:
- профильные трубы;
- лист стали толщиной 4 мм;
- два винтовых домкрата;
- два стеклоочистителя от автомобиля;
- шпильки резьбовые, винты (на выбор) длиной 10 мм, диаметром 6 мм.
Из инструментов нужны будут:
- болгарка с дисками по металлу;
- сварочный аппарат, маска, электроды;
- электрическая дрель.
Последовательность сборки:
- Сначала разбирают домкрат. С него снимают крышку, ручку, шестеренки.
- Далее делают фиксатор, который не даст возникновению продольного люфта винта. Для этого понадобятся стопорные кольца, шайбы.
- Болгаркой срезают основание подъемного механизма.
- Разбирают стеклоочистители. Из них извлекают электродвигатель с редуктором.
- Берут кусок профильной трубы длиной 6‒8 см, сечением 20*20 см. Из нее делают соединительную муфту. Готовую муфту монтируют к винту домкрата.
- В куске профильной трубы квадратного сечения 18*18 мм делают нарезку резьбы под вал редуктора.
- На двигатель стеклоочистителей крепят ответную часть соединительной муфты.
- Берут кусок стального листа размерами 80*80 мм и приваривают к верху домкрата. Этот кусок понадобится, чтобы закрепить электродвигатель.
- По углам листа электродрелью проделывают отверстия под размеры корпуса редуктора.
- Выполняют соединение винта с электродвигателем. Элементы крепежа ‒ длинные гайки, шпильки.
Этапы установки распашных ворот
Основным этапом является монтаж опорных столбов. К которым впоследствии крепятся створки ворот.
Материалом изготовления опорных столбов могут быть:
- стальные трубы — обычно используются изделия поперечное сечение которых составляет 60Х60 мм или же 80Х80 мм;
- бетон;
- кирпич;
- камень.
Для обеспечения достаточных прочностных характеристик конструкции все разновидности столбов, кроме изготовленных из стальных труб, оснащаются металлической основой — сердечником.
Для установки опорного столба нужно пробурить скважину (можно выкопать вручную). Затем на дне создается песчаная подушка, которая предотвращает смещение столба в ходе эксплуатации. Далее нижняя часть столба заливается бетонным раствором. Если есть желание удешевить процедуру, тогда можно использовать метод забивания, но в таком случае надежность конструкции будет ниже
Установка опорных столбов
Материал изготовления влияет на объем работ при установке. Так стальные трубы достаточно вбить или забетонировать. При необходимости их можно устанавливать комбинированным способом.
Вбивание труб производится на глубину 1,5 м. Для чего необходимо предварительно подготовить скважину. Процедура забивки может осуществляться с помощью кувалды и деревянной прокладки. Но это самый трудоемкий способ. Поэтому чаще всего используют специальные приспособления, к примеру, коперы.
Затем выполняется выравнивание с помощью гидравлического уровня. Далее опорные столбы связывают с забором и между собой. Для чего используются специальные съемные планки.
Конструкция распашных ворот должна обладать достаточной жесткостью, что исключит вероятность скручивания их створок, возникновения других дефектов, приводящих к дополнительным тратам (ремонта, замена отдельных элементов)
Бетонирование столбов — более надежный способ, ведь вся конструкция въездной группы будет устойчивее. Оно не сложнее, чем вбивание.
Так бетонирование состоит из нескольких этапов:
- бурение скважины;
- установка и выравнивание;
- заливка бетонным раствором.
При этом глубина скважины обычно составляет не более 1,5 м. Установка опорных труб осуществляется в армированный стакан или без него. А для выравнивания применяется гидравлический уровень.
Раствором заливают не всю скважину, а только ее часть. К примеру, если глубина составляет 1,5 м, тогда бетонируют только нижние 50 см. Остальное пространство засыпают щебнем, грунтом.
Монтаж петель и навеска ворот
Независимо от способа установки опорных столбов далее следует приварить навесные петли. После чего осуществляется навеска створок распашных ворот.
Опорные столбы, имеющие стальной сердечник, до момента обкладывания кирпичом или другим востребованным материалом устанавливаются также, как и стальные аналоги.
Но следует помнить о том, что к каждому сердечнику следует приварить навесные петли и накладную пластину. Это необходимо для крепления створки и электропривода.
К декоративным качествам распашных ворот предъявляются все большие требования. Поэтому в перечень работ по установке входят и операции по декорированию. Но сделать ворота оригинальными сегодня несложно. К примеру, на фото изображены створки с недорогой наклейкой
Когда ворота не планируется автоматизировать, то необходимость в накладных пластинах отпадает. Если обстоятельства поменяются, то их можно будет прикрепить к опорным столбам с помощью химических анкеров или сварки. Последний способ является более надежным.
Рекомендуем ознакомиться с пособием по электросварке для начинающих.
В любом из случаев пластина не должна крепиться ниже 50 см от уровня земли — чем ниже, тем больше на него воздействует влага. Так, зимой электропривод занесет снегом, что может обернуться досрочной поломкой.
Открытие створок ворот может осуществляться в любую сторону, но практичнее, если наружу. Это позволит сэкономить место на своей территории.
Особенности конструкции секционных ворот
Стандартные секционные ворота представляют собой конструкции, закрывающие гаражный проем и состоящие из нескольких поперечных секций (панелей). В единое полотно секции объединяются посредством петель, которые формируют подвижные соединения. При этом полотно ворот поднимается и опускается по специальным направляющим. Благодаря такому устройству секционные ворота позволяют экономить пространство как внутри, так и снаружи гаража. Причем данные конструкции универсальны: их можно устанавливать как на промышленных объектах, так и в небольших частных гаражах, выбрав нужную серию (модель) изделия.
Функции
Предназначение предлагаемой на рынке автоматики: дистанционное закрытие/открытие, блокирование в автоматическом режиме (см. Замки с дистанционным управлением). Изделия открывают дверцы наружу или внутрь.
Угол, на который открываются створки, зависит от привода и типа автоматики:
- 90° (линейные);
- 120° (рычажные);
- от 110 до 360° (подземные).
Механизмы предусматривают опцию автономного питания от отдельных аккумуляторов, управление с локального блока радиоканальной охранной сигнализации, отключение устройства, ручной режим работы.
Управляют посредством пультов, брелоков и даже смартфона. Предусмотрен ручной режим работы.
Размеры гаражных ворот и начало работ своими руками
Начать можно с чего угодно, но, чтобы получить изначальные размеры створок, нужно поставить сверху на опоры стягивающую балку и сделать металлические рамки на двери, исходя из полученных замеров. Размеры гаражных ворот могут быть любые, но лучше отталкиваться от параметров стандартного листа: 250х150. Мы взяли высоту 250 сантиметров, так получится на 1 рез и сварной шов меньше. Балку только «прихвачиваем», чтобы не упала, не завариваем.
Металлические гаражные ворота должны были быть прочными, поэтому и лист использовали 0.3 с усилениями. Но сначала надо было изготовить рамку. Здесь чертеж достаточно прост: отступаем от верхней балки 3 см, от боковой 3 и от желаемого уровня снизу тоже 3-4 сантиметра. Между двумя створками можно оставить около 1-2 см и сделать одну сторону внахлест. Получились замеры прямоугольника, которые мы выложили на земле и сварили по ним рамку с прямыми углами. При изготовлении своими руками рамки ворот можно пользоваться транспортиром или рулеткой (замер диагоналей) – так надежнее.
Рамки и усиления делаются из профильной трубы 40х20 мм, после крепления полуавтоматом привариваются еще петли
Гаражные ворота будут распашные, поэтому важно выставить петли предельно точно, чтобы створки не заваливались. Здесь потребуется помощь подсобного работника. ШАГ 1: выставление рамы
Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции
ШАГ 1: выставление рамы. Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции.
ШАГ 2: выставление зазоров. Вокруг рамки и опор вставляем предметы нужной толщины (мы использовали деревянные планки 20х10 мм и металлические квадратики таких же размеров). Зазоры в гаражных воротах должны быть везде одинаковы.
ШАГ 3: выставляем петли. Петли на одинаковой высоте привариваем к опорам, отвесом и уровнем меряем наклоны. Проводим тестирование данной конструкции.
ВАЖНО: изготовляя ворота своими руками из металла никогда не приваривайте сразу «намертво». Не полагайтесь на глазомер, даже если он ровный, чего почти никогда не бывает, все равно есть риск того, что кривыми окажутся материалы. Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь)
Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь).
ШАГ 4: выполняем регулировку. По нашему опыту все сделанные распашные ворота в гараж своими руками требовали регулировок. После прихватывания петель и рамки попробуйте синхронно и по очереди закрыть/открыть их. При наличии перекосов нужно выполнить удар или натянуть ручную лебедку в нужную сторону.
ВАЖНО: после натягивания лебедкой и корректировки опор ничего нельзя менять или отпускать, все должно быть в натяжку. Учтите, что под будущим весом створок конструкция может «уходить» немного в бока. Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше
Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм
Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше. Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм.
После корректировок по уровням можно смело заваривать рамку. Удобнее всего использовать ручную механическую лебедку с усилием 300-700 кг – этого будет достаточно. При изготовлении гаражных ворот своими руками это просто незаменимая вещь. С ее помощью можно выровнять не только легкие рамки, и углы, но и закладные стойки. Диагональ выставлять тоже намного удобнее: натягиваем стойку в нужную сторону и работаем сварочным аппаратом – вуаля!
Требования к проему и его подготовка
Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.
Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены
Несущая способность и способы ее корректировки
Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:
- Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
- Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.
К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.
Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона
Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.
Если места для монтажа конструкции недостаточно
Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.
Вот что такое фальшпанель. Она может крепиться по-разному
Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.
В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить
Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.
Выравнивание проема и потолка
Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.
Требования к проему для установки секционных ворот
Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.
Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.
Распашные ворота: виды и особенности конструкции
По конструктивным особенностям различают двуполые и одностворчатые ворота. Зачастую в гаражах, ангарах и складах используют комбинированный вариант — с двумя створками и калиткой. Так существенно экономится территория и материалы для устройства отдельного входа.
В гаражах обычно ставят ворота с двумя створками и калиткой
В большинстве случаев мы встречаем конструкции из металлических листов или деревянного штакетника и только в некоторых общественных местах (больницах, государственных организациях и учреждениях, школах, детских садах и т. д.) — кованые, трубчатые или решётчатые. Также они могут быть механическими и автоматическими.
Металлические ворота могут изготавливаться из профнастила, алюминиевых (дешевле, но имеют меньший срок эксплуатации) или стальных листов толщиной от 1 до 5 мм. Последние устойчивы к различным повреждениям, но очень тяжёлые, поэтому для них необходимы более прочные опорные стойки. Распашные ворота из профнастила — прекрасный образец надёжной, прочной и эстетически привлекательной конструкции, которую можно сделать практически за несколько дней из минимального количества материала. Недостаток металлических ворот — подверженность коррозии при недолжном уходе.
Деревянные изделия прочные и надёжные, имеют прекрасный вид. Их плюсы — приемлемая цена и длительный срок службы, а минусы — низкая степень огнеупорности и подверженность гниению.
- Очень часто можно встретить комбинированный вариант — стальные опоры с металлическими створками, обшитые деревянными досками, которые также служат и дополнительным элементом прочности.
Автоматические распашные ворота с электроприводом упрощают процесс их открывания и закрывания, так как это не приходится делать вручную. Принцип действия электропривода заключается в работе редуктора, который и приводит в движение рычаг, управляющий распашными воротами. Обычно в комплектации автоматической установки предусмотрена сигнальная лампочка, электрический блок, фотоэлементы и сам замок.
Электрические приводы в автоматических конструкциях делятся на три вида:
Рычажковые. Они оснащены изогнутым рычагом, который приводит створки в движение. Это простой и недорогой привод, который отвечает всем требованиям прочности и надёжности. Он позволяет открывать ворота весом около 1 тонны.
Подземные. Они довольно сложны в установке и последующем обслуживании, поэтому редко используются.
Линейные. Они придают распашным воротам эстетичный вид благодаря тому, что рычаг плотно монтируют к металлическому или деревянному полотну. Они имеют большой запас мощности, поэтому дороже рычажковых.
Устройство распашных ворот
Конструкция состоит из каркаса из круглой или квадратной трубы определённого диаметра и сечения и створок, в каждой из которых может быть:
одна или две прожилины по горизонтали для усиления прочности конструкции;
одно горизонтальное и два диагональных ребра жёсткости.
Оптимальная ширина ворот 3 метра. Этого расстояния достаточно для въезда любого вида легковой машины и даже грузового автомобиля. Высота ворот без учёта подъёма над грунтом обычно достигает 2 м.
Нюансы выбора автоматических ворот
Первое, что необходимо уяснить перед заказом автоматики для ворот – она устанавливается на очень долгое время, поэтому выбирать необходимо вдумчиво.
Выделим основные ошибки заказчика:
- заключение договора с не проверенными фирмами;
- покупка оборудования без установки;
- отсутствие в договоре пунктов про гарантию и обслуживание;
- заказ установки автоматики отдельно от монтажа ворот.
Интернет пестрит объявлениями о поставке оборудования для въездных и гаражных ворот, но мало кто из фирм действительно является профессионалом. Перед тем, как наведаться по указанному на сайте адресу обязательно прочтите отзывы не только на самом сайте, но и в поиске, свяжитесь с фирмой, узнайте подробно об автоматике и документации на нее.
Автоматику для ворот лучше всего приобретать у фирм-партнеров производителей техники
Многие компании пользуются именитостью поставляемой техники и не считают нужным следить за качеством предоставляемых ими услуг. Одна из самых распространенных проблем с такими фирмами – отсутствие в договоре пунктов о гарантии и обслуживании техники, вам продают автоматику без каких-либо обязательств.
Отсутствие договора на обслуживание не так критично, как отсутствие гарантии, в первом случае клиент может воспользоваться вызовом мастера для диагностики, а во втором автоматика не подлежит бесплатной замене по браку даже в первый год.
Немало ошибок во время заказа совершают и сами покупатели. Например, решают заказать автоматику через несколько лет после монтажа ворот или настаивают на самостоятельной установке. Обе ошибки могут привести к плачевным результатам, так как стандартные условия для монтажа оборудования не будут соблюдены.
Специалисты Интбест.РФ рекомендуют заказывать ворота, автоматику и монтаж в комплексе, чтобы гарантировать максимально долгий и безремонтный срок службы конструкций, но мы не боимся сложностей и беремся за нестандартные заказы с не меньшим энтузиазмом.
