Установка посудомоечной машины Bosch: монтаж и подключение по правилам

Подводка к канализации

Схема подключения довольно простая – машина через сливной шланг подключается к сифону.

При этом нужно соблюсти несколько условий:

Вода, находящаяся в машине, не должна иметь возможности засасываться в канализацию.
Запахи из канализации не должны попасть в машину.

В первом случае проблему решает сифон под раковиной. А во втором он препятствует появлению посторонних запахов в посудомоечной машине. Если устройство отсутствует, то на это место устанавливается тройник.

Нужно сделать изгиб шланга, который будет направлен вверх от посудомоечной машины. Затем он опускается и входит в тройник. Высота петли должна быть 50 см.

Такого рода подключения легко провести своими силами.

Особенности монтажа посудомоечной машины в зависимости от ее типа

Существует несколько вариантов, позволяющих выполнить гармоничную интеграцию посудомоечной машины в кухонную мебель. Чаще всего посудомоечная машина (ПММ) устанавливается в то место, которое было заранее выбрано для нее. Все устройства такого типа подразделяются по своим габаритам на три разновидности:

По габаритам посудомоечные машины бывают полноразмерными, узкими и компактными

компактные;
узкие;
полноразмерные.

Агрегаты, которые относятся к первой группе, вмещают небольшое количество комплектов посуды (до 5). Их чаще всего устанавливают под раковиной. Иногда такие модели располагаются над столешницей. Ширина этих моделей составляет 60 см. Они отлично подходят для людей, живущих в одиночку. Установка посудомоек такого типа не отличается особыми сложностями. Данную модель также можно расположить в шкафчике над раковиной.

Узкие ПММ называются так из-за своей ширины, которая составляет 45 см. Такие модели более вместительные, так как по остальным габаритам они схожи с полноразмерными машинами. Количество комплектов, которое можно загрузить в такое устройство, колеблется от 6 до 10. Узкие модели подразделяются на полностью и частично интегрируемые. Их установка производится в кухонный гарнитур, дверцы которого выполняют роль фасадов. Они могут иметь габариты 45 и 60 см. Фасад для посудомоечной машины лучше всего приобрести отдельно.

Полноразмерные агрегаты имеют ширину 65 см и высоту 90 см. Они обладают самой большой вместительностью среди всех типов ПММ. Устройства могут быть интегрируемыми или же устанавливаются отдельно от гарнитура.

Полноразмерные посудомоечные машины имеют высоту 90 см и ширину 65 см

Чаще всего компании, занимающиеся выпуском кухонной мебели, предусматривают специальное место, в котором будет располагаться будущее устройство для мытья посуды. Для этого производители берут за основу габариты узкого агрегата и добавляют к данным значениям по 5 или 10 см (с каждой стороны). В случае если комплект кухонной мебели не подразумевает установку ПММ, то тогда лучше всего приобрести отдельностоящее устройство.

При выборе отдельностоящих моделей очень важно понимать один нюанс: внешний вид корпуса устройства обязательно должен гармонировать с дизайном кухонного помещения. Если это правило по тем или иным причинам не удалось выполнить, то тогда следует выбирать место для монтажа в непосредственной близости от мойки

Перед началом работы обязательно нужно внимательно изучить инструкцию, указывающую, как установить посудомоечную машину. Bosch – это лучший выбор, позволяющий с минимальными трудозатратами провести интеграцию.

Дистанция от корпуса посудомоечного агрегата до задней стенки должна быть не меньше 5 см. Это очень важный момент, несоблюдение которого приведет к выходу машинки из строя, так как будет отсутствовать хорошая вентиляция.

Чаще всего компании выпускающие кухонную мебель, предусматривают специальное место под посудомоечную машину

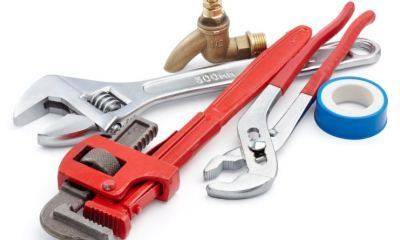

Используемые материалы и инструменты

Для подключения посудомойки Bosch понадобятся следующие материалы и инструменты:

резьбовой тройник (3/4 дюйма), выполненный из латуни, бронзы или металлопластика;
фильтр для грубой очистки воды;
шаровой запорный кран из латуни (¾ дюйма);
сточный сифон со встроенными штуцерами;
отвертки прямая и фигурная;
плоскогубцы;
гаечный ключ;
изолента;
фум-лента;
строительный уровень.

Внимание! Посудомоечная машина Bosch очень чувствительна к качеству воды, поэтому установка фильтра для очистки воды играет важную роль, защищая ее от поломки. Дополнительная установка сточного сифона со встроенными штуцерами может не понадобится, если уже на кухне уже установлена стиральная машина

Дополнительная установка сточного сифона со встроенными штуцерами может не понадобится, если уже на кухне уже установлена стиральная машина.

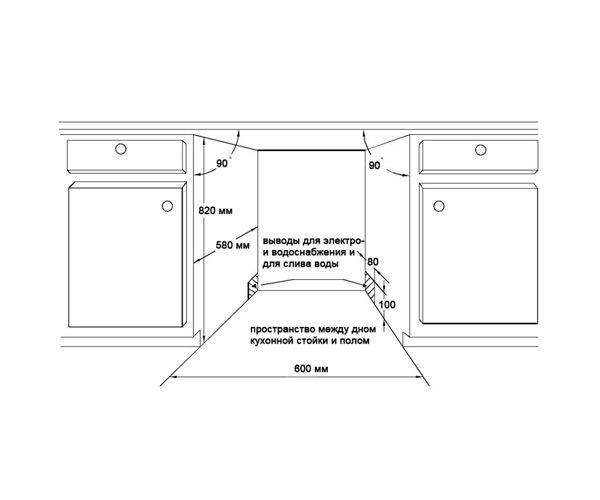

Схема подключения посудомоечной машины

Приобретая резьбовой тройник и шаровой запорный кран, обратите внимание из чего они изготовлены. Использование деталей из силумина грозит тем, что тройник или кран могут в любой момент лопнуть, принеся тем самым массу неприятностей

Если посудомоечная машина будет размещена на удаленном расстоянии от раковины, и хенки (специальной подсоединительной трубки для воды) будет не хватать, то дополнительно понадобится еще металлопластиковая хенка, необходимой длины.

Нюансы установки встраиваемой техники

Отдельностоящие агрегаты просто устанавливают на предусмотренное для них место, затем производят подключение. Встраиваемые модели нужно интегрировать в мебельный гарнитур.

Вот несколько полезных рекомендаций, которые могут пригодиться в процессе монтажа встраиваемой техники:

размеры шкафа для встраивания должны соответствовать габаритам корпуса посудомойки, для сравнения нужно сверяться с предоставленными производителем схемами;
обязательно используйте защитные приспособления, которые находятся в комплекте – металлическую планку для укрепления столешницы, парозащитную пленку;
для выравнивания корпуса подкручивайте ножки, обычно их три – две находятся спереди и одна – сзади;
не забудьте вставить боковые втулки и зафиксировать корпус саморезами;
декоративные панели фиксируйте строго по шаблонам или трафаретам, которые также есть в комплекте поставки.

Посудомойки разных производителей могут иметь конструкционные отличия, поэтому следует опираться только на инструкцию конкретной модели.

В документе четко изложено, как правильно установить посудомоечную машину, в каком порядке нужно производить действия по монтажу и подключению коммуникаций.

Установка фасада

Установка в фасад — идеальный вариант для посудомоечных машин. Это даёт возможность сэкономить пространство, не нарушать гармоничность интерьера и добиться шумоизоляции.

Прежде чем приступить к работе, необходимо внимательно ознакомиться с инструкцией и позаботиться о соблюдении мер безопасности. Первым делом монтируются коммуникации. Затем следует проверить работоспособность прибора тестовым запуском. И только после этого посудомоечная машина монтируется в нише.

Крепится она болтами, шурупами, саморезами из комплекта. Отверстия для крепления делаются с помощью перфоратора. Они не должны быть сквозными. На конечном этапе производится установка машины.

ПММ Bosch встриваемая

Как правильно подключить ПММ к электричеству

Определились с местом? Время подумать об электрике — здесь не все так просто. Рекомендуется подключать мощную технику к отдельной сети с дифавтоматом и стабилизатором.

Вот что должен сделать специалист на месте:

подготовить канавку в стене для прокладки трехжильного медного провода;
проложить провод и подключить дифавтомат;
установить заземленную розетку (обязательно влагостойкую, евростандарта);
организовать подключение стабилизатора напряжения.

Затем организуется место слива. Старый сифон лучше заменить новым с одним или двумя отводами. Так можно подключить не только ПММ, но и стиральную машину.

Инструменты и детали для установки своими руками

Чтобы удачно расположить и подключить посудомойку, вам потребуется:

латунный резьбовой тройник;
угловой краник (на случай протечки поможет быстро перекрыть воду);
набор крестовых и шлицевых отверток;
фильтр грубой очистки (если еще не установлен);
пассатижи;
рожковые ключи;
лента для гидроизоляции;
строительный уровень.

Порядок производства работ

Чтобы самостоятельно установить посудомоечную машину Бош вам потребуется инструкция. Не то чтобы это была очень сложная работа, на первый взгляд там все делается по наитию за 5 минут. Но на самом деле есть существенные нюансы, если их не учитывать, то дефект может проявиться спустя 2-3 дня после того как вы произвели монтаж. По поводу установки посудомоечной машины также имеется довольно много видео, но во всех роликах представлены различные подходы. Постараемся описать правильную последовательность производства работ.

Подсоединяем свободный конец сливного шланга к выходу (штуцеру) сифона. При этом нужно сделать два прогиба: один у основания посудомоечной машины, а другой у самого сифона

Мастера, снимающие видео, уделяют этому моменту особое внимание, ведь колено – это лучший способ избежать «сифонного эффекта» и не дать дурному запаху канализации попасть в «посудомойку»

Перекрываем воду. Если у вас установлены краны на стояках с холодной и горячей водой – проблем вообще нет. Если воду в квартире перекрыть нельзя, то придется воспользоваться запорной арматурой, находящейся в подвале.
Отсоединяем трубу холодной воды от смесителя, который находится на кухне, при необходимости укорачиваем эту трубу и ставим на нее заготовленный тройник, все соединения тщательно подматываем.
Далее к тройнику подключаем краник, а через него заливной шланг посудомоечной машины. Вот и вся работа.

Подмотку обязательно мотайте по резьбе, она не должна слезать и сильно препятствовать прикручиванию крепежных элементов. Теперь можно подключить посудомойку к электрической сети и произвести пробный запуск, но прежде не забудьте открыть перекрытый стояк. Проверяя подключение, не забывайте следить за целостностью резьбовых соединений, если где-то капает вода, нужно переделывать.

Установка вместе со временем, затраченным на перетаскивание посудомойки и перекрытие воды, должна отнять у вас 20 минут, может чуть больше, если возникнет проблема с монтажом тройника. Это не много, если учесть, что за монтаж посудомоечной машины мастер сервисного центра возьмет с вас 1000 рублей.

Инструкция по монтажу посудомоечной машины не содержит информацию о некоторых нюансах производимых работ. Тем не менее, подключение посудомойки Бош имеет определенные особенности. Все дело в клапане заливного шланга. Его можно установить любой стороной, вода сразу течь не будет, но если сторона не та, течь обязательно возникнет через пару дней. Во избежание проблем, производите подключение точно по инструкции, в этом деле мелочей нет.

Подводя итог, отметим, подключить посудомоечную машину может любой человек, даже тот который не имеет навыков обращения с техникой. Монтаж не займет много времени, зато в результате вы сэкономите некоторое количество денег. Если из текста статьи вам что-то осталось не понятно, вы можете посмотреть видео, которое мы разместили ниже. На этом видео мастер подробно рассказывает и показывает все действия пошагово, так что вы точно не ошибетесь.

Интересное:

Как установить посудомоечную машину самостоятельно
Ошибки посудомоечных машин Бош
Посудомойка под варочной панелью
Как встраивается посудомоечная машина в кухню
Стоит ли покупать посудомоечную машину?
Какую посудомоечную машину выбрать — отзывы

Комментарии читателей

Поделитесь своим мнением — оставьте комментарий

Пошаговая инструкция по подключению воды к посудомоечной машине Bosch

Никаких особых секретов подключения нет – необходимо обеспечить подачу воды и слив.

Общий порядок установки такой:

внешний осмотр, проверка комплектующих;
подготовка места установки, вывода шлангов;
если машинка встраиваемая, то надо прикрутить фасад и металлическую пластину для теплоизоляции (она идет в комплекте);
к машинам Бош прилагается резиновый фартук, который прикручивают внизу. Он закрывается фасадом, обеспечивает дополнительную шумоизоляцию;
подключение к канализации;
подключение к водопроводу;
регулировка ножек;
включение в розетку и проверка работы. Обязательно надо осмотреть соединения. Не должно быть протечек.

Как подключить к водопроводу?

Прежде чем приступать к работе, надо набросать на листке бумаги или электронном девайсе схему подключения. Это поможет не запутаться, сделать все правильно. Не стоит игнорировать инструкцию.

Выбор места для размещения

Чаще всего посудомоечную машину устанавливают на кухне, рядом с мойкой. Выбор конкретного места будет зависеть от размеров помещения, расположения другой мебели и техники.

Ширина посудомоек Бош составляет 45 и 60 см, глубина 55 мм, стандартная высота 81 см и 84 см (ножки поднимаются на 6 см). У торговой марки есть встраиваемые модели и свободного перемещения (отдельно стоящие). От этого монтаж немного разнится.

Производитель советует не устанавливать прибор вблизи радиаторов отопления и не встраивать под варочной поверхностью. Сетевой шнур не должен нагреваться, а розетка должна быть расположена так, чтобы в любой момент можно было от нее отключиться.

Помимо технических моментов, при подключении посудомоечной машины важно удобство. Прибор не должен мешать передвигаться по кухне при открытой и закрытой дверце

Есть вариант установки техники прямо на столешницу. Но в этом случае произойдет потеря полезной площади.

Если места предостаточно, не стоит экономить на размере. Ведь в маленькую посудомоечную машину не смогут влезть кастрюли и противни. Их придется мыть как раньше – руками в раковине.

Какие инструменты и материалы понадобятся?

Подключение, не требующее врезки в водопровод, выполняется с минимальным набором инструментов и деталей:

гаечный ключ (разводной или в наборе);
шуруповерт;
отвертка;
ФУМ лента;
тройник-кран для подачи воды.

Следует обратить внимание на максимальное давление, на которое рассчитана посудомоечная машина (зачастую 1 атм). Если входное давление значительно выше, то надо установить редуктор

Процесс

В большинстве случаев подключение происходит к трубе холодной воды.

Проверяют длину шланга, который идет в комплекте, ее может не хватить. Тогда придется докупать и соединять участки с помощью переходника – пластиковой муфты.

Компания Бош продает комплекты шлангов-удлинителей со всеми необходимыми деталями, что значительно упрощает наращивание.

Не рекомендуется делать общую длину шланга более 4 м. Лучше удлинить водопровод, то есть вывести ветку трубы ближе к машинке.

Поиск подходящего места

Для начала нужно внимательно изучить инструкцию к модели. В ней описываются все необходимые нюансы, которые желательно учитывать при установке в строгой последовательности. Как правило, при следовании рекомендациям процесс не вызывает сложностей.

Выгодна-ли посудомойка?

О-да!Нет

Посудомоечные машины Bosch относятся к встраиваемой технике. Большинство видов кухонной мебели рассчитаны на установку приборов внутрь конструкции. Они укомплектованы креплениями стандартного типа, чтобы зафиксировать посудомоечную машину. В основном сложностей при установке не возникает. То, какие элементы присутствуют в наборе, указано в инструкции. Этот момент необходимо уточнять при покупке мебели.

Выполнять монтажные работы следует согласно рекомендациям производителей. Их можно найти, внимательно ознакомившись с инструкцией к стиральной машине Bosch. Понять, правильно ли установлен прибор можно после выполнения монтажа при тестовом запуске.

Основное правило — посудомоечная машина «Бош» должна подходить к нише в соответствии с габаритами. Поэтому уточнять этот момент необходимо заранее, измерив прибор и место установки с помощью рулетки.

katy.red.home

golden.section

bytovaya_tataev

remontbytovoi293

Подключаем ПММ «Бош»

Для начала необходимо изучить инструкцию производителя выбранной модели. Подготовить весь требуемый инвентарь и запастись терпением. Первое, что следует сделать — проверить корпус посудомоечной машины «Бош» на наличие повреждений, царапин и трещин, а также комплектацию.

Инвентарь

Список:

Отвёртки — крестовая и плоская.
Гидроизоляционная лента.
Разводной ключ нужного размера.
Тройник из пластика или бронзы с подходящей резьбой.
Кран. Поможет избежать проблем в случае протечек.

Заливной и сливной шланг, если длина в комплекте не подходит.
Влагостойкая розетка для безопасного подключения при близком расположении прибора к сети электропитания.
Фильтр. Спасёт посудомоечную машину от засоров и накипи. Его наличие обязательно.

Часть моделей ПММ предназначены для подключения холодной и горячей воды. В таком случае необходимо 2 тройника. Однако рекомендуется подсоединять машину только к холодной воде, поскольку в ней имеется ТЭН. С помощью запорного крана на тройнике можно легко перекрыть воду в случае необходимости.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Монтажные работы по установке посудомоечной машины Bosch проще делать, если не задвигать её в нишу полностью. При их выполнение прибор следует установить как можно ближе к проёму, не задвигая во внутрь.

Подключение к канализационному сливу

Длина сливного шланга в комплектации посудомоечных машин «Бош», «Сименс» — 1, 5 м. Если требуется большая, то приобретать лучше оригинальные шланги того же бренда.

Это даст возможность выполнить качественный монтаж и избежать впоследствии проблем. Предпочтение лучше отдать гофрированному шлангу.

При монтаже дренажного шланга необходимо придерживаться правил, которые уберегут от проблем в будущем.

Наличие сифона позволит избежать неприятного запаха, который появляется в процессе эксплуатации.

Петлю следует делать на высоте не менее 45 см. В ином случае могут возникать проблемы со сливом.

Все швы должны быть герметичными. При этом следует воздержаться от использования герметика. Его присутствие приведёт сложностям в случае необходимости замены комплектующих.

Порядок подключения к канализации:

Соединение и фиксация сливного шланга с патрубком на посудомоечной машине.
Подключение шланга к гидрозатвору.
Обеспечение герметичности входа слива с использованием переходника.

Посудомойка «Бош» отдельно стоящая

К водоснабжению

При самостоятельном монтаже системы необходимо уточнить, куда именно подключать прибор, к холодной воде или к горячей. Если машина оснащена ТЭНом, то подсоединять её нужно только к источнику холодной воды. Такой вариант является менее экономичным.

В случае расположения посудомоечной машины Bosch вблизи мойки, тройник легко присоединяется к каналу, которым укомплектован смеситель.

Не нужно экономить, когда речь идёт о надёжности и безопасном использовании. Следует убедиться в том, что кран работает корректно.

При монтаже тройника важно обязательно учитывать возможность свободного доступа к нему в случае необходимости. Для машин с функцией «Аквастоп» нужно предусмотреть доступность электромагнитного клапана

Если рядом с ПММ расположены другие приборы, необходимо воспользоваться коллектором с несколькими выходами. Его нужно врезать к трубе холодного водоснабжения и подсоединить все приборы гибкими шлангами.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Не рекомендуется удлинять шланги.

К электричеству

Для выполнения подключения прибора к электросети желательно воспользоваться услугами специалиста. Основное правило — соблюдение мер безопасности. Если нет уверенности в том, что все получиться, не стоит рисковать. В любом случае, необходимо внимательно ознакомиться с инструкцией, прежде чем приступать к работе.

Бытовые приборы, в том числе и посудомоечные машины Bosch чувствительны к перепадам напряжения в электросети. По этой причине есть ряд требований к розеткам, которых следует придерживаться.

Розетка должна располагаться более, чем на 50 выше пола.
Должна быть правильно заземлена и защищена от влаги.
Желательно наличие предохранительного устройства — дифавтомата.

По окончании монтажных действий, следует проверить работу прибора посредством пробного запуска

Необходимо обратить внимание на шумность во время выполнения программы, отсутствие протечек и функционирование в различных режимах

Инструкция по проведению работ

При наличии хотя бы небольших сантехнических навыков подключить ПММ к коммуникациям не составит особого труда. Ниже приведена общая схема соединений посудомойки с системами коммуникаций.

Подключение посудомойки к канализации, водопроводу и электросети

Как подключить сливной шланг к канализации

Начинать работу следует с установки под мойкой сифона с отводным штуцером. Если на кухне установлена еще и стиральная машина, следует приобрести сифон с двумя отводными штуцерами – такие тоже есть в продаже.

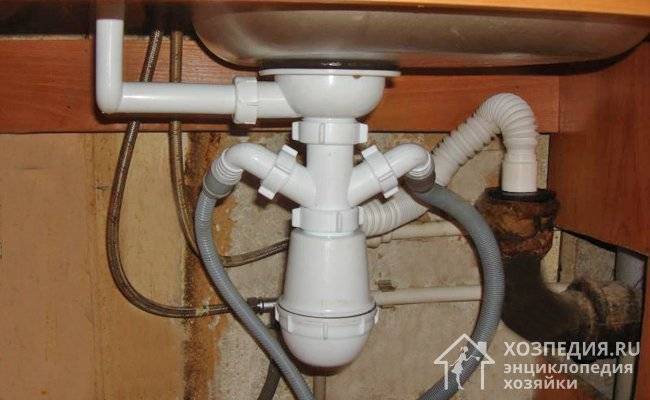

Сифон с двумя сливными шлангами, подключенными к штуцерам

Чтобы жидкость не вытекала из сифона в обратном направлении, а из канализации не распространялся неприятный запах, сливной шланг необходимо крепить таким образом, чтобы он имел перед сифоном изгиб, направленный вверх. При его отсутствии в конструкции сифона или в случае подключения шланга через разветвитель непосредственно в канализацию (после сифона), его необходимо направить так, чтобы получился изгиб. Для этого можно использовать специальную вставку (см. фото ниже).

Специальная вставка, изгибающая сливной шланг

Для герметизации места соединения шланга с сифоном предназначены накидные гайки. Если же шланг вводится непосредственно в канализацию, используйте специальную вставку или проведите герметизацию соединения любым другим способом.

При этом не рекомендуется использовать герметик, поскольку конструкцию после этого разобрать уже не удастся – придется менять весь узел. Завершите работу подключением шланга к выпускному штуцеру посудомойки.

Подключение заливного шланга к водопроводу

Перед выполнением второго этапа внимательно прочитайте инструкцию производителя. Дело в том, что в некоторых моделях ПММ предусмотрено подключение как к холодной, так и к горячей воде. Во время мытья посуды жидкость смешивается до нужной температуры, поэтому ее не нужно нагревать. В таком случае придется использовать два тройника и подключать к водопроводу два шланга. Но чаще всего требуется только подключить холодную воду.

Тройник с запорным краном удобнее всего установить в месте соединения трубы и шланга с холодной водой, идущего к мойке

Вход и выход тройника-разветвителя должны иметь размер 1/2 дюйма (наружный диаметр 20,1 мм), боковое ответвление – 3/4 дюйма. К запорному крану должен быть свободный доступ, чтобы быстро перекрыть воду в аварийной ситуации.

В том случае, когда к водопроводу под мойкой уже подключена стиральная машина, используйте коллектор с двумя отводами, каждый из которых снабжен своим шаровым запорным краном (см. фото).

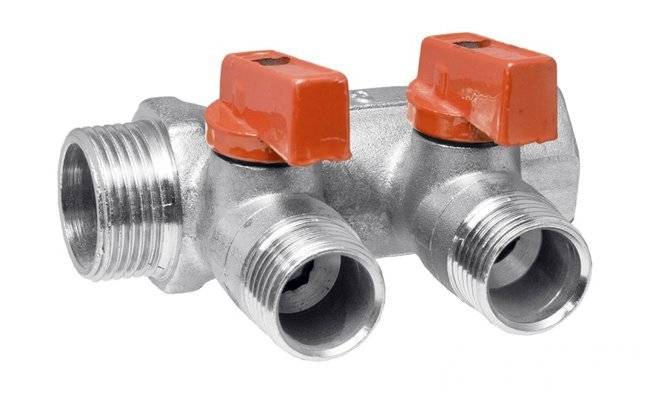

Водопроводный коллектор с двумя боковыми отводами

Как подключить посудомойку к электросети

Мощность посудомоечной машины приблизительно 2,5–3 кВт. Такая техника должна подключаться к отдельной питающей линии, идущей от входного распределительного щитка. На входе линии нужно расположить защитный автомат, который должен срабатывать при токе 16 А, и устройство защитного отключения (далее также – УЗО), также на 16 А и 10 мА тока утечки. Кабель лучше выбрать медный 3-жильный, сечением 2,5 мм2, с двойной изоляцией.

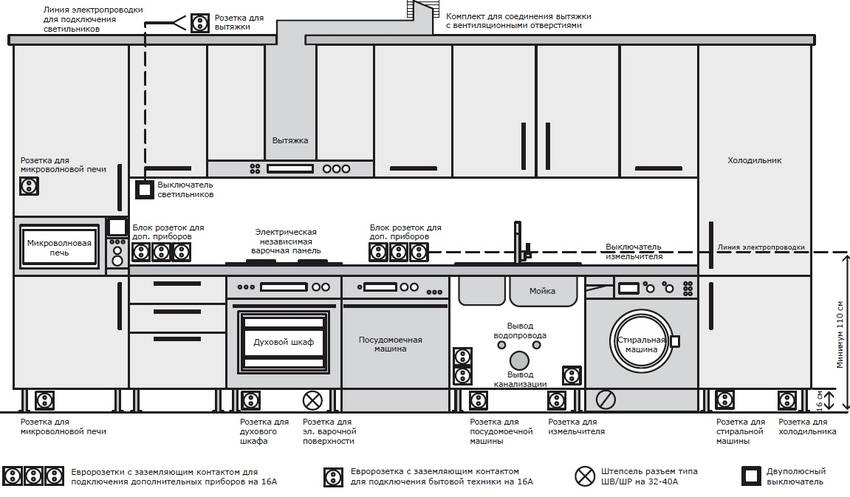

Схема подключения посудомойки к электросети

Розетка также должна выдерживать ток 16 А. Кабель можно проложить, проштробив стены от щитка до места розетки на кухне. Или же проложите кабель в небольшом коробе, укрепив его на поверхности стен саморезами. Такой вариант проводки неплохо смотрится. Штробы испортят стены, их удобно делать только во время ремонта.

Проводка кабеля в коробе на поверхности стен

Как видите, в подключении посудомоечной машины к коммуникациям нет ничего особо сложного. При прокладке электросети неукоснительно соблюдайте правила техники безопасности – обесточьте квартиру, чтобы избежать поражения током.
