Установка насоса на отопление: как правильно установить насосное оборудование

1 Общие сведения

Еще относительно недавно циркуляционные насосы применялись лишь в схемах централизованного отопления, а для частных домов считалось нормой естественное передвижение теплового носителя за счет разницы температур. На сегодняшний день принудительная циркуляция используется практически везде благодаря появлению небольших и недорогих устройств, которые рассчитаны специально на обслуживание системы отопления частных коттеджей.

За счет увеличения скорости перемещения теплового носителя в трубах тепло быстрее поступает к батареям, соответственно, все помещения обогреваются практически моментально. Снижается нагрузка на котельное оборудование, поскольку нагрев жидкости также происходит быстрее.

Основным недостатком циркуляционных насосов является их зависимость от электроэнергии. Если электричество подается с перебоями, то требуется установка резервного источника питания. Остальные недостатки относятся к функционалу и конструкциям устройств различных видов. К примеру, моноблочные и роторные насосы более шумные и регулярно нуждаются в обслуживании, а насос с мокрым типом работы более требователен к качеству теплового носителя.

Выбор места установки насоса в системе отопления

Современный циркуляционный насос — достаточно технологичное устройство. В нем применяются узлы и материалы, способные длительное время работать при высоких температурах. Поэтому монтаж нагнетателя в систему отопления частного дома может производиться практически без оглядки на параметры теплоносителя и другие критерии.

Чтобы продлить срок службы устройства, обеспечить ему оптимальные условия работы, рекомендуется устанавливать насос по стандартным требованиям, а именно — на обратку системы отопления, где теплоноситель имеет меньшую температуру. При этом существует несколько простых правил организации систем циркуляции, как открытого, так и закрытого типа.

1. На каждый замкнутый контур отопления нужно установить циркуляционный насос. Это правило всегда соблюдается при отоплении отдельных частей частного дома или при подаче теплоносителя в квартирные радиаторы и теплый пол.
2. Установка дополнительного насоса производится в зданиях, где сеть трубопроводов достаточно протяженная. Рекомендуется монтировать еще один нагнетатель, если длина труб составляет 80 метров и более.
3. Если подача и обратка различаются по температуре более, чем на 20 градусов — это означает необходимость установки подающего насоса в систему с естественной циркуляцией дополнительного нагнетателя, если существующий не справляется с поставленной задачей.
4. Управление циркуляционным насосом путем изменения его скорости может не только обеспечить лучший режим обогрева, но и сэкономить деньги благодаря оптимальным условиям работы котла.

Нагнетатель легко установить своими руками. При этом нужно правильно выбрать место монтажа по требованиям оптимальной работы оборудования. Одновременно должна обеспечиваться удобная регулировка насоса отопления и доступ для его быстрого демонтажа для ремонта.

Совет! Правильная стратегия, когда выбирается устройство для монтажа в новую или уже существующую систему отопления, заключается не только в правильном расчете его параметров. Циркуляционный насос следует выбирать по уровню функциональности. Полезны такие опции, как регулировка скорости, а если приобрести модель с частотным управлением, можно получить возможность очень тонко настраивать отдачу тепла и потребление ресурсов.

Правила выбора точки в системе отопления, где делается монтаж устройства принудительной циркуляции, достаточно просты и понятны.

1. Насос должен находиться как можно ближе к нагревательному оборудованию.
2. Рекомендуется устанавливать устройство на трубу обратки.
3. Как при установке на линию подачи, так и на обратку, между котлом и циркуляционным насосом не должно быть никаких отводов труб, за исключением специальных, предназначенных для обслуживания системы.

Схема подключения нагнетателя по стандартным правилам должна предусматривать возможность изоляции точки установки для демонтажа, обеспечивать работу оборудования в штатном режиме, гарантировать легкое обслуживание системы, проведение пусконаладочных работ.

Гайд по монтажу циркуляционного насоса: где ставить

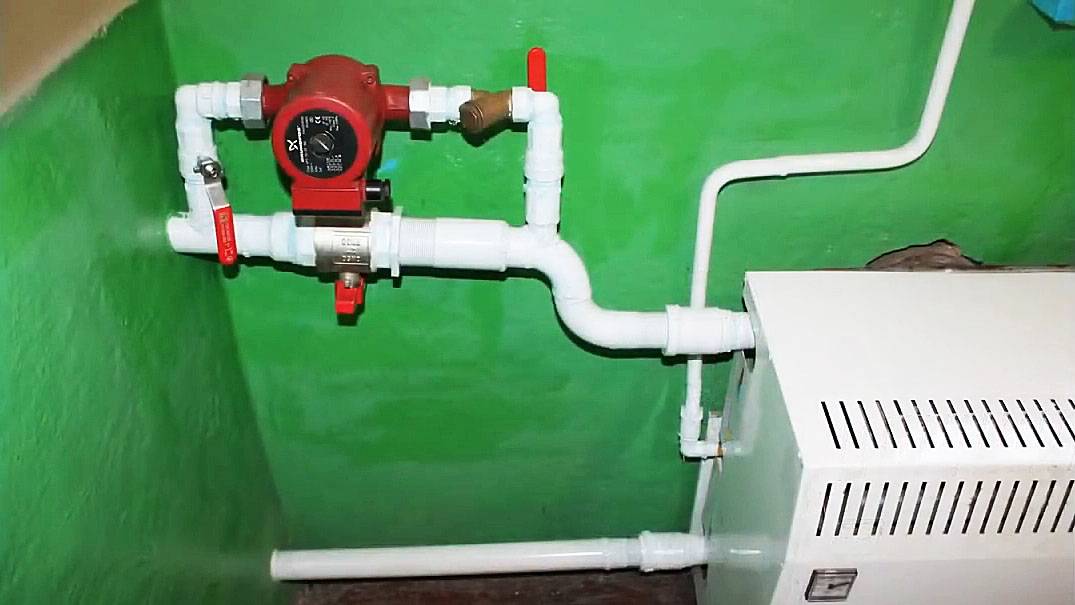

Среди профессионалов ценится способ монтажа через байпас. Выделяют несколько ключевых преимуществ этого способа. Вы сможете при необходимости быстро отключить насос от системы или демонтировать его. Чаще всего такая необходимость связана с перебоями электричества в системе, ремонтом или обслуживанием циркуляционного насоса.

В продаже можно найти разные варианты насосных узлов. Встречаются модификации под сварку, для установки с кранами, со специальными отведениями. Если по параметрам или условиям обслуживания вы не можете подобрать подходящий готовый узел насоса, можно его сделать самостоятельно. Для этого пригодится байпас с последующей фиксацией деталей на разных местах крепежей.

Для работы вам пригодятся разные ключи, плоскогубцы, прочный герметик, пакля. При выборе ориентируйтесь на диаметр изделия, надежность арматуры.

Алгоритм действий будет следующим:

1. Необходимо собрать узлы с кранами. Два ключевых крана располагаются по разным сторонам от циркуляционного насоса. Третий кран устанавливают прямо в прямую трубу.
2. Собирают насосную петлю. Достаточно просто накрутить гайки. Не спешите их затягивать, поскольку это лучше выполнить на финишном этапе.
3. Примеряют байпас. Обозначьте на трубе узлы для дальнейшей варки.
4. Процесс сварки. Лучше всего доверить этот процесс опытному специалисту.
5. Сборка узла на «обратке».
6. Подключение к электричеству.

Зачем нужен насос в системе отопления

В автономных отопительных системах передача тепла осуществляется с помощью воды. Ввиду низкой теплопередачи жидкости требуется её постоянное движение. Насос в системе отопления частного дома обеспечивает постоянную циркуляцию греющего агента.

Насосов в греющем контуре может быть несколько, но все они выполняют одинаковые задачи: заставляют двигаться воду в заданном направлении. Как правило, один устанавливают на основной магистрали (подаче или обратке). Если используют обогрев пола или контур приготовления горячего водоснабжения, устанавливают дополнительные с меньшей производительностью. Кроме того, насосы могут использовать для повышения давления воды, когда напора в водопроводе не хватает.

Грамотный выбор циркуляционного насоса

Излишне мощное насосное оборудование покупать бессмысленно. Кроме того, что работать в полную силу ему не придется, мощный насос будет создавать негативные шумовые помехи. Для оснащения отопительной системы со сложной архитектурой точные расчеты должны делать инженеры-теплотехники. Владельцу загородного дома для подбора насоса достаточно примитивной формулы, так как технические параметры устанавливаемого агрегата все равно должны превышать расчетные значения на 10%.

Способность насоса обеспечивать потребности отопительного контура зависит от диаметра трубопровода, максимальных параметров напора и объема теплоносителя, плотности и температуры воды.

• Расход теплоносителя Q (выражается в л/мин), проходящего через произвольный участок замкнутого контура, рассчитывают по аналогии с расходом жидкости для котла. То есть, просто приравнивают значения расхода и параметры мощности котла (P=Q). Упрощенно: если мощность котла составляет 20 кВт, то через него может пройти 20 л теплоносителя в минуту.
• Батареи с мощностью 10 кВт будут расходовать 10 л/мин воды. Учитывая мощность радиаторов, нужно рассчитать расход воды в каждом из колец отопительной сети.
• Расход теплоносителя в трубах зависит от диаметра трубопровода. Чем они уже, тем больше сопротивление возникает на пути движения воды. При стандартной скорости передвижения по трубам в 1,5 м/сек, в расчетах поможет ниже приложенная таблица.

Таблица для расчета расхода воды в трубопроводе

Мощность насоса прямо пропорциональна длине трубопровода. То есть, 10 метров каждого отрезка отопительной системы потребуют 0,6 м напора от насосного оборудования. Проще: для обеспечения продуктивной работы 100метрового кольца нужен напор насоса 6,0 м.

Для стимуляции движения теплоносителя в системах отопления используют два типа насосных приборов:

• «сухие» насосы, ротор которых не контактирует с теплоносителем;
• «мокрые» насосы, рабочая часть которых погружена в перекачиваемую ими воду.

Оборудование с «сухим», герметично изолированным ротором применяют преимущественно для обустройства многоэтажных зданий, крупных промышленных, торгово-развлекательных центров. Из-за ощутимых шумовых эффектов, связанных с создающимися в процессе работами завихрениями воздуха, сухие насосы не востребованы в сфере обустройства частных строений.

Циркуляционные насосы с «мокрым» ротором

Для модернизации отопления загородных домов применяют в основном «мокрые» насосы в латунных или бронзовых корпусах, внутри которых расположены детали из нержавеющей стали и керамики. Перекачиваемый ими теплоноситель к тому же выполняет функцию смазки, продлевающей «жизнь» техники.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

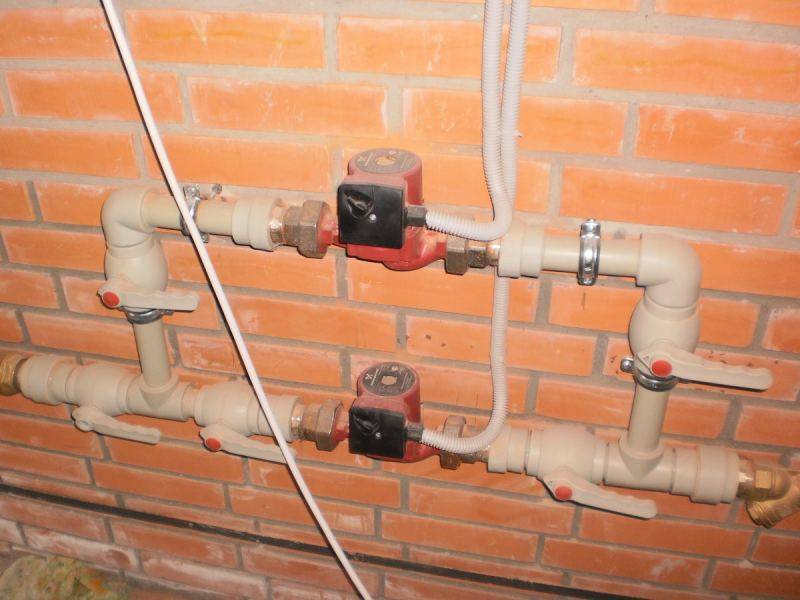

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре.

Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла.

При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

• Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
• Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
• Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Обратите внимание! Единственным требованием к установке насоса считается удобство его обслуживания, то есть такой прибор можно монтировать между котлом и радиаторами отопления на прямом или обратном трубопроводе. Между батареями устанавливать подкачивающее оборудование нельзя.

Монтаж своими руками

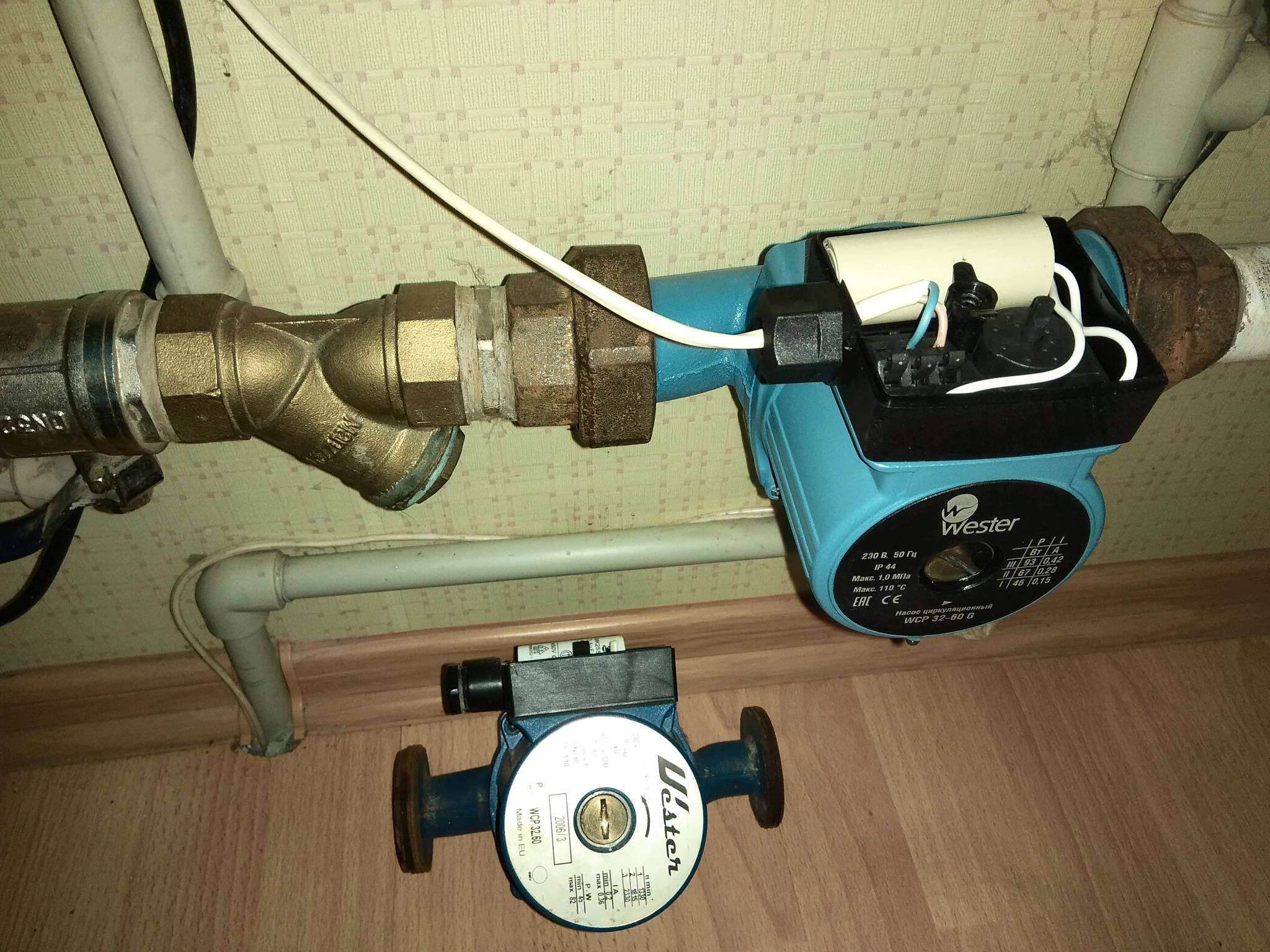

Важно знать, как правильно установить насос на отопление. Также нужно знать, какой насос поставить в систему отопления

Каждый блок поставляется с инструкцией, которую тщательно изучают, чтобы правильно выполнить установку самостоятельно. Вся жидкость сливается из системы, часть трубы отрезается в месте, где должен быть установлен насос.

Во многих случаях требуется очистка старой системы, в которой накапливается грязь и ржавчина. Через сливной кран это сделать неудобно из-за небольшого поперечного сечения отверстия, поэтому используют место разреза. С одной стороны подсоединяют шланг, через который подпитывают воду под давлением, а с другой стороны вода вытекает.

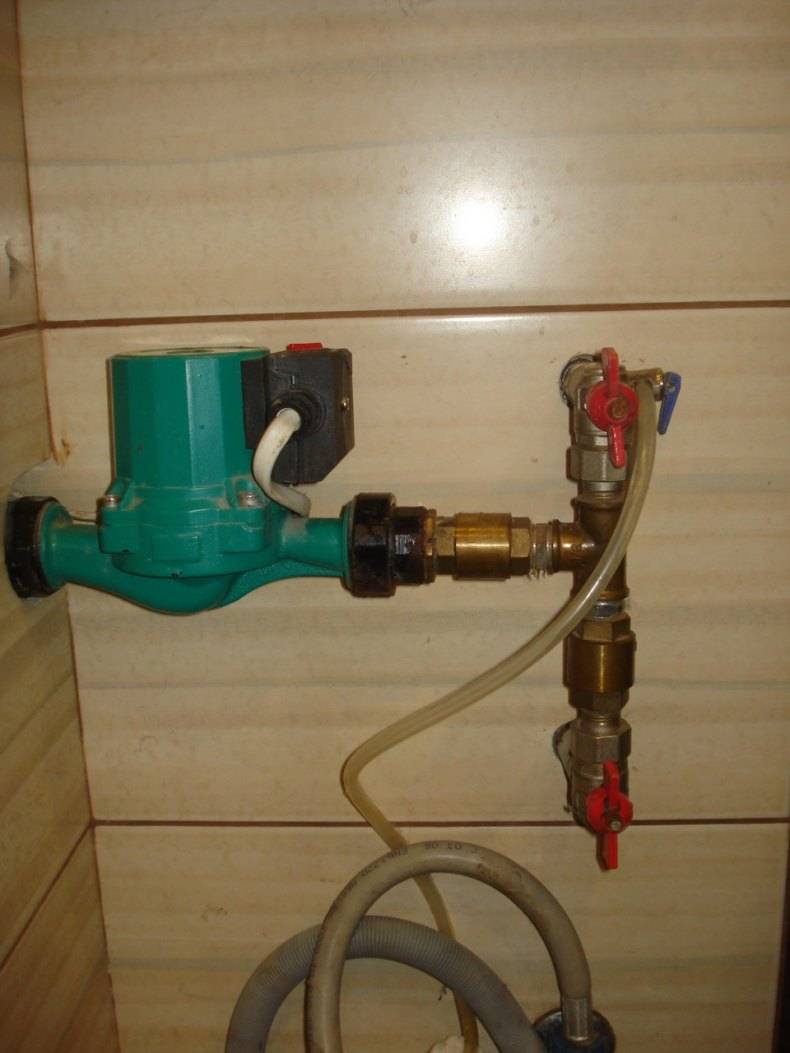

На участке для насоса монтируют байпас. Это необходимо в случае отказа устройства или отключения электроэнергии. Затем охлаждающая жидкость будет проходить через основную линию, кран которой открывается вручную. Лучше ставить вместо обычного шарового крана автоматический, который реагирует на изменение давления в системе.

На байпасе ставят два шаровых крана с каждой стороны насоса, чтобы отключить воду для технического обслуживания или, если необходимо, удалить её. В верхней части обводной линии установить клапан для выпускания воздуха вертикально. Для установки насоса рекомендуется использовать следующую последовательность действий:

1. Слить воду и очистить систему отопления.
2. Систему, которая эксплуатируется в течение долгого времени, рекомендуется промывать пару раз, наполняя её водой и затем сливая её.
3. Врезать в установленное место, в соответствии с планом, приобретённый насос, следуя принципу управления энергией.
4. После установки заправить прибор жидкостью (водой).
5. Проверить работу отопительной системы. В случае каких-либо ошибок необходима их строгая коррекция.
6. Удалить накопленный воздух из системы с помощью центрального винта. Исходящая вода является признаком того, что операция проведена верно.
7. Включить вмонтированный насос после его заполнения водой. При подключении оборудования к сети рекомендуется использовать автоматический предохранитель со специальным флагом.

Предохранитель имеет дополнительную функцию в качестве переключателя

Чтобы установить дополнительный насос в системе, следует обратить внимание, что он включается только после сигнала реле. Для синхронизации в работе обоих насосов нужно подключить второй прибор к реле или использовать альтернативное параллельное соединение

Куда ставить циркуляционный насос в системе отопления: теплый пол

Обогрев жилища путём нагрева полов набирает всё большую популярность. Для функционирования системы её оснащают смесительным узлом и циркуляционным насосом, обеспечивающим движение теплоносителя по контурам (петлям) отопительного трубопровода. Обусловлено это тем, что температура воды не должна превышать установленное значение, нормированное для используемого напольного покрытия.

«Циркуляционник» устанавливают между трехходовым клапаном и коллектором тёплого пола. Только такая компоновка обеспечит работоспособность системы. Если смонтировать насосный агрегат между подключением к радиаторной сети и трехходовым клапаном, то смесительный узел окажется нефункциональным, а тёплый пол не будет греться. Крепят нагнетатель за фланцы резьбовыми гайками. Если разводка выполнена правильно, с установкой насосного агрегата проблем не возникает.

Где ставится насос: советы и правила

Специалисты советуют монтировать систему возле самого котла. Ориентируйтесь на расстояние от котла до первого ответвления. Для монтажа подходят подающие и обратные трубопроводы. Оптимальная температура для установки насоса – до 115 градусов. Конкретное значение указывают в инструкции и технических описаниях конкретной модели.

Гидравлика котла также не влияет на установку любого насоса

Обратить внимание нужно только на правильность монтажа. Это касается ориентации ротора и обвязки

В многоэтажных частных домах принцип установки циркуляционного насоса в системе может отличаться. Если в доме сложная система теплоснабжения, лучше всего рассчитать по одному насосу на каждый этаж.

Если вы поставите один даже самый мощный агрегат, этого может быть недостаточно. По монтажу двух и более циркуляционных насосов стоит придерживаться такого же принципа. Удачным будет расстояние между котлом до первого ответвления. Такой принцип обеспечит поддержание оптимального теплового режима и экономию при оплате за отопление дома. Также не забывайте, что при обеспечении тепла на втором этаже потребуется меньше сырья. Это объясняется более холодным первым этажом. При отоплении верхнего этажа сжигается меньше топлива. При этом температура в помещении будет комфортной.

Все тепловые насосы распределены на системы с принудительной и естественной циркуляцией. Для первого типа установка мощного циркуляционного насоса будет обязательной, для второго – по желанию. Однако в механизмах с естественной циркуляцией прослеживается низкая теплоотдача.

Куда ставить насос в системе отопления на подачу или обратку в частном доме

Монтажники отопительных систем предпочитают устанавливать насосные агрегаты на обратном трубопроводе перед котлом. Это объясняется физическими свойствами воды: в этом месте теплоноситель имеет меньшую температуру и большую плотность. В таких условиях обеспечивается наиболее эффективная и долговечная работа насоса. Однако разница температур между подачей и обраткой в автономных отопительных системах не превышает 20 °C, и плотность теплоносителя при этом практически одинаковая. Исходя из этого, для газового или электрического котла нет принципиальной разницы, куда ставить насос.

Совершенно иная ситуация складывается при использовании котлоагрегатов, работающих на твёрдом топливе. В этом случае предпочтителен монтаж насосного оборудования на возвратной линии. Это продиктовано обеспечением безопасности. В отличие от газового или электрического, твердотопливный котел невозможно остановить одномоментно. В случае неисправности автоматики, регулятора тяги, вентилятора или дымососа возможен перегрев и вскипание теплоносителя. Если насосный узел установлен на подаче, попадание в него пара нарушит циркуляцию воды, что ещё больше усугубит ситуацию. Когда насос установлен на обратке, теплоноситель будет стабильно вливаться в котёл, постепенно охлаждая его. Риск возникновения аварии в таком случае намного меньше.

«Мокрый» и «сухой» ротор насоса системы отопления?

Для обогрева частных домов с небольшой квадратурой достаточно будет «мокрого» ротора, для многоэтажных с несколькими отопительными узлами подойдет «сухой» ротор. Циркуляционные насосы с «мокрой» системой не будут создавать дискомфорта в помещении за счет бесшумной работы. Также насосы с «мокрым» ротором экономичны, но имеют относительно небольшую мощность.

«Сухие» роторы работают с вибрацией и шумом, однако высокий показатель КПД предусматривает отопление больших площадей. В маркировке каждого изделия обозначают диаметр и напор оборудования. Чаще всего диметр подключения равен 25.

Главными плюсами насосного оборудования с циркуляцией считают:

• доступ тепла во все точки частного дома;
• быстрое распределение тепла;
• экономия коммунальных услуг.

Циркуляционные насосы функционируют по принципу постепенного прогрева системы. Изначально тратят минимальное количество отопительной жидкости на небольшом количестве энергии. Это базовое потребление для прогрева всех труб в системе. За счет этого обеспечивается колоссальная выгода.

Правильно подобранный насос, который будет эффективно работать на квадратуре вашего дома, прослужит десятилетиями

Важно не перегружать агрегат и оптимально использовать его ресурс. Плюс циркуляционных насосов в том, что они работают корректно для любых систем отопления.

Если вы используете систему отопления с естественной циркуляцией воды, установка насоса на отопление будет также уместной. Если в частном доме помещения не прогреваются достаточно быстро до заданной температуры, а вода в котле уже достигла температурного максимума, тогда поможет циркуляционный насос.

Еще одна причина – несоответствие наклона труб установленным нормам. При нарушении уклонных стандартов лучше всего установить отопительный насос для быстрого нагрева помещения. В противном случае вам бы пришлось менять систему отопления дома и расположение труб.

Как установить насос в газовом котле: можно ли это сделать самому

В конструкцию многих газовых котлов уже интегрирован насосный узел с необходимой арматурой. Однако производительности агрегата может быть недостаточно для «продавливания» разветвлённой системы отопления. Это, а также отсутствие насоса в комплекте вынуждает домовладельцев устанавливать дополнительные «циркуляционники» вне отопителя.

Установить насосный узел можно самостоятельно, если в конструкцию газового котла не будут вноситься изменения. В противном случае доверить работу нужно специалистам. Перед установкой насосного агрегата необходимо проверить, можно ли его использовать в существующей или проектируемой отопительной системе. Для этого производят расчёт требуемой производительности и напора, которые обеспечат эффективное функционирование и обогрев. По полученным параметрам подбирают насос, выбирая типоразмер большего номинала.

Куда ставить насос — на подачу или в обратку

Невзирая на обилие информации в интернете, пользователю довольно сложно понять, как правильно установить насос на отопление, чтобы обеспечить принудительную циркуляцию воды в системе собственного дома. Причина – противоречивость этой информации, вызывающая постоянные споры на тематических форумах. Большая часть так называемых спецов утверждает, что агрегат ставится только на обратный трубопровод, приводя такие умозаключения:

• температура теплоносителя на подаче гораздо выше, чем в обратке, поэтому насос прослужит недолго;
• плотность горячей воды в подающей магистрали меньше, поэтому ее труднее перекачивать;
• статическое давление в обратном трубопроводе выше, что облегчает работу насоса.

Отвечаем на приведенные утверждения по пунктам:

1. Бытовые циркуляционные насосы рассчитаны на максимальную температуру теплоносителя 110 °С. В домашней отопительной сети она редко поднимается выше 70 градусов, да и котел не нагреет воду больше, чем 90 °С.
2. Плотность воды при 50 градусах составляет 988 кг/м³, а при 70 °С – 977.8 кг/м³. Для агрегата, развивающего давление 4—6 м водного столба и способного перекачивать около тонны теплоносителя за 1 час, разница в плотности перемещаемой среды 10 кг/м³ (объем десятилитровой канистры) просто ничтожна.
3. На практике столь же несущественна разность статических давлений теплоносителя в подающей и обратной магистрали.

Отсюда простой вывод: циркуляционные насосы для отопления допускается врезать как в обратный, так и в подающий трубопровод системы отопления частного дома. Данный фактор никак не повлияет на работоспособность агрегата или эффективность обогрева здания.

Котельная, сделанная нашим экспертом Владимиром Сухоруковым. Есть удобный доступ ко всему оборудованию, в том числе – насосам.

Исключение – дешевые твердотопливные котлы прямого горения, не оборудованные автоматикой. При перегреве теплоноситель в них закипает, поскольку горящие дрова нельзя потушить в один момент. Если циркуляционный насос установлен на подаче, то образующийся пар вперемешку с водой поступает внутрь корпуса с крыльчаткой. Дальнейший процесс выглядит так:

1. Рабочее колесо перекачивающего устройства не предназначено для перемещения газов. Поэтому производительность аппарата резко снижается, а скорость течения теплоносителя падает.
2. В котловой бак поступает меньше охлаждающей его воды, отчего перегрев возрастает, а пара образуется еще больше.
3. Увеличение количества пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Возникает аварийная ситуация и в результате роста давления срабатывает предохранительный клапан, выбрасывающий пар прямо в помещение котельной.
4. Если меры по тушению дров не предпринимаются, то клапан не справляется со сбросом давления и происходит взрыв с разрушением оболочки котла.

Практика показывает, что от начала процесса перегрева до срабатывания клапана проходит не более 5 минут. Если установить циркуляционный насос на обратной трубе, то пар в него не попадет и промежуток времени до аварии возрастет до 20 мин. То есть, монтаж агрегата на обратку не предотвратит взрыв, но отсрочит его, что даст больше времени на устранение проблемы. Отсюда рекомендация: насосы для котлов, работающих на дровах и угле, лучше ставить на обратном трубопроводе.

Для хорошо автоматизированных пеллетных отопителей место установки значения не имеет. Больше информации по теме вы узнаете из видео нашего эксперта:
