Правильный монтаж вентилятора в санузле

Артикул: БЗТ-300-СУФ

Назначение:

Таймер для санузлов предназначен для автоматического включения и выключения вытяжной вентиляции санузла. Таймер включает вентилятор через заданное время после включения освещения и отключает вентилятор через заданное время после выключения света.

Таймер обнаруживает включение света встроенным фотоэлементом, поэтому пригоден для работы только в санузлах с искусственным освещением.

Чувствительность к свету, время от включения света до включения вентилятора и время от выключения света до выключения вентилятора регулируются.

Регулировка задержек включения и выключения.

Таймер поступает в продажу со следующими настройками:

Задержка включения — 0 с Задержка выключения не более — 5 с Порог освещенности — 1–10 лк.

Если вы устанавливаете таймер повторно, то для удобства настройки порога освещенности рекомендуется установить минимальные задержки, повернув регуляторы «Время до» и «Время после» в крайнее положение против часовой стрелки, а регулятор «Чувств.» в среднее положение.

Внимание! Для вращения регуляторов следует применять отвертку с тонким плоским жалом. Чрезмерное усилие при вращении может повредить регулятор

Установите регуляторами «Время до» и «Время после» удобное для вас время от включения света до запуска вентилятора, и от выключения света до выключения вентилятора соответственно. Средние положения регулировок соответствуют 1-й минуте от включения света до включения вентилятора и 5-ти минутам от выключения света до выключения вентилятора.

Невозможно включить или выключить вентилятор, регулируя задержки. Новые значения времени будут использованы при следующем включении света. Поэтому после изменения положения регуляторов времени надо погасить свет, дождаться остановки вентилятора и лишь после этого проверять настройки. Шкала времени регуляторов указана на рисунке.

Внимание!

Подключение Таймера для санузлов производить при отключенном напряжении сети. Мощность вентилятора, подключаемого к Таймеру, не должна превышать 300 Вт.

Таймер подключается двумя парами проводов, как показано на схеме:

Пара темных проводов подключается к вентилятору. Пара светлых проводов подключается к сети переменного тока 220 В. Разместить и закрепить таймер следует так, чтобы его лицевая сторона (с надписями и регуляторами) была обращена к источнику света в санузле или хотя бы хорошо им освещалась.

Источник

Выбор вытяжного устройства

Плохая вентиляция в туалете грозит образованием грибка и плесени. Современный рынок предлагает множество моделей вентиляционных устройств, подходящих для установки в санузле. Они обладают различной комплектацией, мощностью и опциями. Чтобы оборудовать эффективную вентиляцию в помещении, нужно учитывать следующие параметры:

• общую площадь туалета;
• количество жильцов в квартире, которые им пользуются.

• общую площадь туалета;
• количество жильцов в квартире, которые им пользуются.

Чтобы уменьшить расход электроэнергии, лучше приобретать устройства с регулятором мощности и опцией отключения от сети при необходимости. Вытяжные приборы имеют следующие характеристики:

1. Производительность. В совмещенных санузлах требуется обрабатывать достаточно большие объемы воздуха, поэтому устройство с низким КПД там не подойдут. Для установки в туалете обычно выбирают вытяжки с производительностью 100 м3/час.
2. Безопасность. Так как влажность в помещении нередко бывает повышена, прибор должен быть оборудован герметичным корпусом, в противном случае влага вызовет короткое замыкание. На потолке нередко скапливается конденсат, и установленные там вытяжки должны быть защищены от его воздействия. Для монтажа в туалете лучше выбирать модели с хорошим уровнем влагозащиты и напряжением 24 В.
3. Уровень шума устройства. Приборы для принудительной вентиляции издают два вида шума: аэродинамический и механический. Первый возникает от вибрации воздуховода, второй — от работы электромотора. Если вентилятор будет слишком сильно шуметь, он будет раздражать жильцов. Уровень шума, производимого устройством, можно найти в технических данных моделей. Нормой считается показатель, равный 25 дБ. Если приглянувшаяся модель имеет более высокий уровень шума, то его можно уменьшить, установив специальные шумопоглотители.
4. Наличие обратного клапана. Для установки в многоквартирных домах нужно выбирать оборудованные им устройства. Это объясняется тем, что вентиляционные каналы объединяют несколько квартир, и отработанный воздух, насыщенный пылью, парами и газами, может оттуда проникнуть в помещение.

Выбираем вентилятор для вытяжки

Хотите знать, как правильно сделать вентиляцию? Подбирайте модель электрического вентилятора с учетом характеристик и функций, указанных ниже.

Разновидности вытяжных вентиляторов

Производительность вентилятора

Для расчета воспользуемся такой величиной как кратность воздухообмена. Для санузла (туалета и ванной) этот показатель лежит в пределах 6…8 и означает, сколько раз за 1 час должен обновляться воздух в помещении.
Пример. Площадь ванной — 9 м², высота — 2,5 м.

Вычисляем объем помещения:
V = 9 м² х 2,5 м = 16,8 м³

Производительность:
Vвент = 16,8 м³ х (6…8) = 100…135 м³/ч

По расчету мощность вашего вентилятора должна быть не меньше 100…135 м³/ч. Но, этот расчет не подходит для вентиляционных систем с эффектом обратной тягой. Для того чтобы «продавить» сопротивление канала потребуется более мощный кулер. Насколько более мощный? Рекомендуем увеличить расчетную производительность вентилятора на 30% Vвент. Это должно компенсировать аэродинамическое сопротивление канала на отрезке «квартира — вход в шахту».

Присоединительный размер. Перед тем как идти в магазин, снимите размеры с вентиляционного канала. Чаще всего встречаются сечения: 130х130 мм или Ø 100, 125, 150 мм.
Потребляемая электрическая мощность. Лежит в пределах 50…200 Вт, зависит от скорости вращения лопастей. Многие отдают предпочтение электровентиляторам с несколькими скоростными режимами.
Тип двигателя. Для ванной и туалета оптимальны вентиляторы с низковольтным (12-24В) асинхронным двигателем. Они характеризуются низким уровнем шума, безопасны в эксплуатации и довольно надежны.
По конструктивному исполнению различают: осевые и центробежные вентиляторы. Осевые просты в установке, но имеют сравнительно невысокую производительность. При высоких аэродинамических сопротивлениях и разветвленной системе вентиляции целесообразно ставить центробежные или канальные вентиляторы.
Степень защиты корпуса

Обратите внимание, как расположено отверстие вентканала относительно ванной (душевой кабинки). Если установка вентилятора в ванной комнате будет производиться непосредственно над ванной или в зоне душевой кабинки, то степень защиты его корпуса должна быть не ниже IP25.

Опции.
⇒ Обратный клапан

Бывают трех видов: управляемые, на пружине и пассивные. В быту чаще всего используются самозахлопывающиеся, на пружине. Как только кулер прекращает свою работу, управляющий механизм перекрывает сечение заслонкой. При наличии в вентиляции обратной тяги рекомендуем покупать вентиляторы со встроенным обратным клапаном.
⇒ Таймер. Устройство для подачи воздуха включается одновременно с освещением, выключается автоматически, с задержкой. Время задержки выставляется на таймере.
⇒ Датчик влажности или гидростат. Для тех, чья цель установка вытяжки в ванной, эта опция будет полезной. Датчик включает вентилятор, если уровень влажности в санузле превышает заданный (рекомендуемый диапазон 45…70%).

⇒ Датчик движения. Если вентиляторы с датчиками влажности ставят чаще всего в ванную комнату, то для туалета выбирают оборудование со встроенным датчиком движения. Между собой они различаются зоной действия и углом обзора. После того как датчик обнаруживает движение он включает вентилятор. Время работы выставляется по таймеру.

В отдельной статье мы подробно рассмотрели как выбрать вентилятор для ванной.

Виды вентиляции

Все вентиляционные системы жилых и нежилых помещений по способу перемещения воздуха разделяют на два вида: естественные и принудительные. Далее немного подробнее о каждой из них.

Естественная вентиляция. Эта система вентилирования создается на этапе создания проекта дома. Естественная вентиляция представляет собой специально созданные каналы из труб, пластика или кирпича, проходящие по некоторым помещениям и выходящие, как правило, на чердак или крышу. Свежий воздух при этом попадает из щелей в окнах и дверях, а затем удаляется естественным путем через вытяжное отверстие в вентиляционный канал.

Естественная циркуляция воздуха

Существенным недостатком данного вида вентиляции является высокая зависимость от внешних факторов – погодных условий, скорости ветра, температуры, при отсутствии (или присутствии) которых она попросту перестает работать. Чего нельзя сказать о следующем виде вентиляции.

Принудительная вентиляция. Она обычно применяется тогда, когда естественная вентиляция перестает работать или ее недостаточно. Принцип ее прост: в вентиляционное отверстие санузла монтируется специальный прибор, который искусственно создает тягу, обеспечивая помещение свежим воздухом вне зависимости от внешних факторов, погодных условий или загрязненности каналов. Кроме этого, в системах искусственной вентиляции могут присутствовать различные фильтры, охладители, нагреватели, которые дополнительно расширят ее возможности.

Разновидности приборов

Чтобы правильно организовать вентиляцию в туалете, нужно подбирать приборы с учетом их рабочих параметров. Для улучшения воздухообмена можно установить специальную вытяжку с вентилятором. Она оборудована коробом, который монтируется непосредственно в вентиляционную шахту. Устройство обеспечивает быстрый и качественный вывод отработанного воздуха вместе с влагой. Современный рынок предлагает два метода работы вытяжных систем:

1. Стандартные осевые модели с обратным клапаном. Они начинают работать при включении света и перестают при выключении, что очень удобно. Но для установки в санузлы, где ванна совмещена с туалетом, они не годятся, так как во время принятия ванны или душа образуется большое количество пара, которое такая система удалить не может.
2. Автоматические вытяжки, оборудованные таймерами или гидростатами. Это более эффективные устройства, но стоят они намного дороже.

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

• Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
• Установить таймер, который будет автоматически по расписанию подавать питание.

Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Как сделать душевую кабину с поддоном из плитки прочесть можно в этой статье.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

Насколько работоспособна вентиляция в ванной комнате и туалете проверяется при помощи пламени или листка бумаги

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.

Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

• На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
• Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
• Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
• В плитке делаем надрез, куда пропустим провод электропитания.
• Вставляем дюбеля.
• Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
• Устанавливаем на место, закручиваем болты.
• Подключаем провода.
• Проверяем работоспособность и устанавливаем решетку.

Про выбор вентилятора и расчет его производительности читаем тут.

Для деревянных туалетов все это справедливо лишь отчасти. Читайте о том, как избавиться от запахов уличном туалете тут.

Советы по выбору вентиляторов

Перед тем, как сделать вытяжку в санузле или ванной, необходимо подобрать вентилятор с нужными характеристиками. Прибор с недостаточным функционалом не сможет обеспечить комфортную атмосферу в помещении, поэтому следует внимательно изучить все характеристики понравившейся модели.

В таблице кратности воздухообмена представлены параметры, являющиеся оптимальными для различных жилых и подсобных помещений. Максимальные значения – у помещений с высоким уровнем влажности

Обратите внимание на мощность. Минимальный показатель – 60 м³/ч, максимальный – 250 м³/ч, приборы с мощностью менее 100 м³/ч устанавливать не рекомендуют

Важен и класс защиты от влажности, он обычно маркируется литерами IP и для особо влажных помещений, например, ванных комнат, имеет значения IP 34 и выше.

Основной защитой является герметичный корпус, поэтому тщательно осмотрите прибор во время покупки.

Если вы любите комфорт и современные технические усовершенствования, обратите внимание на модели с датчиками движения, которые включают механизм только в присутствии движущихся объектов. Однако более полезным является датчик влажности – гидростат

При его наличии полностью отпадает необходимость в контроле над вентиляцией, так как он чутко реагирует на повышение влажности и самостоятельно контролирует процесс циркуляции воздуха

Однако более полезным является датчик влажности – гидростат. При его наличии полностью отпадает необходимость в контроле над вентиляцией, так как он чутко реагирует на повышение влажности и самостоятельно контролирует процесс циркуляции воздуха.

Мощность вытяжного вентилятора для ванной Marley СВ-100 – всего 1 Ватт при постоянной эксплуатации. Сенсорные настройки облегчают регулировку, а автоматика – обслуживание

Таймер полезен тем, кто любит во всем порядок и привык самостоятельно регулировать работу электроприборов. Можно установить время, наиболее удобное для проветривания, и устройство будет функционировать, когда вы принимаете душ или, напротив, закончили водные процедуры.

Еще одно важное дополнение для многоквартирных домов – обратный клапан. Он служит барьером для перемещения воздуха из других помещений (кухни, соседских квартир)

И последнее, что должно вас заинтересовать, – уровень шума, издаваемого прибором во время работы. Максимальный комфортный предел – 25 дБ.

Советы по выбору вентилятора для ванной в следующем видеоролике:

Если вы привыкли самостоятельно производить ремонт в собственной квартире, разобраться в устройстве вентилятора и его монтаже не составит труда.

Однако строительство нового вентиляционного канала или чистку центральной магистрали рекомендуем доверить специалистам.

Монтаж вентилятора

К месту установки вентиляционного устройства должен быть проложен двухжильный кабель. Подключение модели вентилятора с таймером к одно- или двухклавишному выключателю выполняется трёхжильным проводом (третья жила будет сигнальной).

Проделайте штробы от распределительной коробки до вентиляционного отверстия. Помните, что штробить можно только вертикальными либо горизонтальными линиями, никаких наклонных быть не должно. Не делайте штробы ближе, чем на 10 см, к дверным проёмам. В проделанную штробу уложите кабель и зафиксируйте при помощи алебастрового или цементного раствора. Один конец кабеля должен быть выведенным в вентиляционное отверстие, второй в распределительную коробку.

Можно также протянуть кабель в гофрированной трубе. Обязательно проследите, чтобы гофра не была расположена поперёк вентиляционного отверстия, её необходимо сдвинуть и закрепить сбоку, иначе она может препятствовать потоку воздуха.

На клеммах вентилятора есть маркировка английскими буквами:

• «L» для подсоединения фазной жилы;
• «N» для подсоединения нулевой жилы;
• «Т» — эта буква есть в моделях с таймером, она обозначает место подсоединения сигнального провода.

В кабеле жилы, как правило, различают по цветовому исполнению. Нулевая жила выполняется в голубом цвете, фазная в коричневом или белом. Подсоедините соответственно жилы кабеля к клеммам вентилятора. Проверьте надёжность контактного соединения.

Для монтажа вентилятора в вентиляционный канал сначала снимите верхнюю крышку с сеточкой. На нижней панели, к которой закреплено само устройство, имеются четыре отверстия под саморезы (обычно они прилагаются в комплекте вместе с дюбелями). Но если у вас уже положена плитка и вы не хотите её сверлить, воспользуйтесь клеем, типа силикона или жидких гвоздей (всё может случиться, вдруг плитка даст трещину или сколется глазурь). Намажьте им тыльную сторону крышки, сам вентилятор вставьте в вентиляционный люк, а крышку плотно прижмите к стене, подержите так 1-2 минуты и отпустите. Теперь установите на место верхнюю декоративную крышку.

Подробнее о монтаже вентилятора смотрите в этом видео:

А схема подключения вентилятора с таймером подробно разбирается здесь:

Вентиляция для ванной комнаты

В этом помещении проветривание является необходимым для удаления большого количества влаги, которая скапливается здесь постоянно. Благодаря наличию вытяжки, в помещении легко дышится, сантехника и бытовые предметы не портятся, не появляется плесень и грибок.

Рекомендации инженеров при выборе вентиляции для ванной

Инженеры рекомендуют не приобретать дорогостоящее оборудование больших размеров. Главное, правильно рассчитать нужную мощность

Специалисты советуют обратить внимание на мощность проводки в помещении. Поскольку вытяжка имеет немалую мощность и давление, то возможно повреждение кабеля в связи с перегрузкой электросети

При покупке учитывается качество, его продуктивность, габариты.

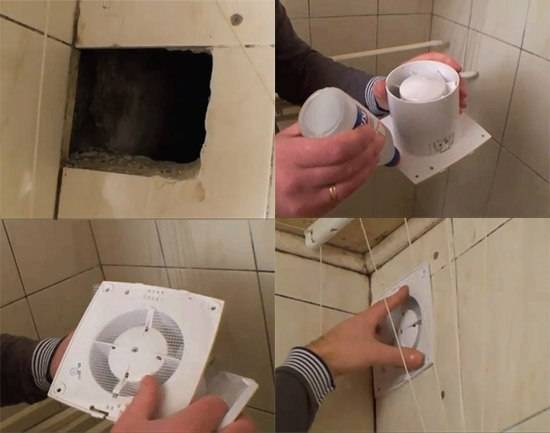

Как установить вентилятор в ванной комнате

При монтаже необходимо следовать правилам:

• снять крышку;
• места, которые будут прилегать к поверхности стены, смазать жидкими гвоздями или надежным клеем;
• расположить изделие в отверстие в стене (рабочая часть прячется);
• хорошо прижать корпус;
• установить антимоскитную сетку;
• поставить крышку, зафиксировав ее дюбелями или саморезами.

В конце работы укладываются провода, а конструкция подсоединяется с электросети.

Принцип подключения к электросети

К вентиляционному каналу ведется отдельная проводка для автоматического включения с помощью программирования устройства или датчика движения. Если в модели имеется шнур, то можно включать систему механическим путем.

Управление посредством включения/выключения освещения

Часто электрооборудование включается в тот момент, когда загорается свет в помещении. Но поскольку вытяжка обычно необходима во время купания, то такой вариант не очень удобен – впустую расходуется электричество, к примеру, во время стирки. Поэтому систему лучше автоматизировать в целях экономии электроэнергии и дополнительного удобства.

Зачем нужен таймер для вентилятора санузла

Оснащенная таймером вытяжка включится с включением света, а выключится через несколько минут, после того, как человек, который принимал душ, вышел из ванной. В течение этого времени устройство вытягивает влажный воздух. Если же пребывание в помещении было недолгим, то конструкция не включится, так как необходимости в его работе нет.

Подключение таймера санузла

Таймер представляет собой компактный прибор. Подключать его следует с помощью 6-и контактов. Чтобы правильно подсоединиться, нужно воспользоваться схемой.

Схема электропроводки в санузле для вентилятора с таймером

Схема подключения таймера санузла

Схема электропроводки в санузле для вентилятора с таймером

Подключение через выключатель

Прежде чем, заняться присоединением питающих проводов, нужно отключить рубильники на щите. Затем снимается фронтальная панель прибора, и в нее вставляются проводки через каналы.

Как подключить вытяжной вентилятор к выключателю

Производится присоединение проводов к клеммам устройства, расположенным под крышкой. При отсутствии заземления, хватает 2-х проводков: фаза и ноль. Проводки соединяются с клеммами, укрепляются, затягиваясь болтиками, ставится защитная крышка.

Советы от профессионалов

Если человек никогда в жизни не сталкивался с установкой и обслуживанием вентиляционных систем, ему обязательно нужно ознакомиться со следующими рекомендациями:

В первую очередь необходимо сделать все возможное, чтобы в помещении был достаточный приток свежего воздуха. В противном случае не спасет даже самый мощный вентилятор.
Дорогостоящее оборудование не всегда является залогом эффективного воздухообмена. Гораздо большее значение имеет грамотное размещение вентилятора и системы воздуховодов. Если все рассчитать правильно, можно обойтись достаточно дешевыми приборами.
Наличие в жилище кондиционера, ионизатора, очистителя или увлажнителя не является поводом для вопросов, нужна ли вентиляция в туалете

Важно понимать, что все перечисленные приборы не могут обеспечивать приток свежего воздуха.
Для увеличения срока службы установленное оборудование должно проходить регулярное профилактическое обслуживание. К примеру, лопасти вентилятора в процессе эксплуатации постепенно засоряются пылью, копотью и жиром. В итоге эффективность системы заметно снижается, и она уже не в состоянии выдавать максимум своего потенциала

В некоторых случаях обильные загрязнения лопастей провоцируют перегорания мотора. Поэтому их нужно периодически чистить (раз в 3-5 лет). Точные сроки зависят от условий эксплуатации и степени нагрузки на прибор.
Профилактические мероприятия также предусматривают осмотр и чистку вентиляционных каналов. Если с пластиковыми воздуховодами, проложенными самими жильцами, проблем обычно не возникает (их всегда можно разобрать), то с домовыми шахтами все куда сложнее. В первую очередь это касается старых домов, где за десятилетия эксплуатации внутри воздуховодов скапливается множество различного мусора и грязи. Своими силами справиться с такой задачей не получится, т.к. для этого необходимо специальное оборудование. Для этого существуют специальные службы.
При использовании приточной системы важно позаботиться о надежной проводке для вентилятора. Дело в том, что внутри ванной всегда повышенная влажность воздуха. Поэтому для прокладки питания необходимо выбирать влагостойкий кабель, размещая его в специальном коробе. Удобнее всего это делать, если в помещении используется подвесная потолочная система.

В итоге эффективность системы заметно снижается, и она уже не в состоянии выдавать максимум своего потенциала. В некоторых случаях обильные загрязнения лопастей провоцируют перегорания мотора. Поэтому их нужно периодически чистить (раз в 3-5 лет). Точные сроки зависят от условий эксплуатации и степени нагрузки на прибор.
Профилактические мероприятия также предусматривают осмотр и чистку вентиляционных каналов. Если с пластиковыми воздуховодами, проложенными самими жильцами, проблем обычно не возникает (их всегда можно разобрать), то с домовыми шахтами все куда сложнее. В первую очередь это касается старых домов, где за десятилетия эксплуатации внутри воздуховодов скапливается множество различного мусора и грязи. Своими силами справиться с такой задачей не получится, т.к. для этого необходимо специальное оборудование

Для этого существуют специальные службы.
При использовании приточной системы важно позаботиться о надежной проводке для вентилятора. Дело в том, что внутри ванной всегда повышенная влажность воздуха

Поэтому для прокладки питания необходимо выбирать влагостойкий кабель, размещая его в специальном коробе. Удобнее всего это делать, если в помещении используется подвесная потолочная система.
