Вентиляционные пластиковые трубы для вытяжки: нюансы выбора и монтажа

Избавляемся от шума

Обстоятельств шума возможно пара:

• неудачная переделка короба,
• применение вентиляторов,
• в случае если использован гофрированный трубопровод, то его имели возможность не хватает очень сильно растянуть на стадии монтажа, в итоге его поверхность напоминает стиральную доску и воздушное пространство очень сильно шумит, соприкасаясь с ней.

В любом из перечисленных случае пригодится шумоизоляция вентиляционного короба.

Способов борьбы с шумом кроме этого возможно выделить пара:

покрыть короб слоем шумоизоляции. Таковой материал возможно самоклеющимся, при таких условиях достаточно его по всей поверхности короба,

Обратите внимание! Имеется вариант прикрепления звукоизоляции к внутренней поверхности короба, но в этом случае солидна возможность отсыревания материала и развития грибка на нем

• в случае если главный источник шума – вентилятор, то возможно переустановить его с применением антивибрационных гибких вставок. Либо на менее шумный, кроме этого за самим вентилятором может устанавливаться особая установка для противодействия шуму ,
• может употребляться пластинчатый глушитель,

твёрдые воздуховоды возможно заменить гибкими, трение воздуха о их стены значительно уменьшится, соответственно и неприятность шума провалится сквозь землю.

Форма вентиляционных труб

На сегодняшний день популярностью пользуются вентиляционные трубы круглого, квадратного и прямоугольного сечения. Такое распространение обусловлено преимуществами каждого из видов и особенностями использования в конкретной ситуации.

Вентиляционные трубы с круглым сечением

Это очень простые в изготовлении изделия, которые требуют совершенно немного материала, но при этом позволяют получить отличные аэродинамические показатели. При этом на трубах отсутствуют выступающие части – значит, для монтажа вентиляции понадобится меньше места. За счет того, что круглые трубы требуют намного меньше изолирующего слоя, при их монтаже можно значительно сэкономить. Такие воздуховоды отлично показывают себя в любых помещениях, особенно в частных домах, при этом большое значение имеет изоляция, от которой во многом зависит надежность работы всей системы вентиляции.

Трубы с круглым сечением могут быть двух видов:

• спирально-наливные. Такие трубы получаются, когда лента наматывается спиралью, образуя изделия необходимого диаметра. При этом можно получать трубы какой угодно длины, так как лента с каждым витком частично перекрывает предыдущий виток – выходит герметичное надежное изделие, правда, на его изготовление расходуется чуть больше материала;
• прямошовные трубы хоть и ограничены в длине, все же отличаются более высокой прочностью и жесткостью.

Вентиляционные трубы с квадратным и прямоугольным сечением

Такие воздуховоды более эстетичны, легче встраиваются в жилые здания, занимают немного места, отлично прячутся под конструкциями подвесных потолков, поэтому более предпочтительны для использования в частных домах. Кроме того, такие трубы используют и в многоэтажных жилых домах, административных зданиях и в помещениях, обладающих большими площадями.

По сравнению с круглыми трубами, квадратные и прямоугольные изделия более сложны в производстве и требуют больше материала, они больше весят, и могут создавать более высокий уровень шума.

Жесткие и гибкие воздуховоды

Вентиляционные трубы пластиковые для вытяжки на крышу, стены, подсоединяемые к шахте в многоквартирном доме, могут быть жесткими или гибкими. Выбор зависит от сложности системы. Если участок коммуникаций прямой, не требует создания большого количества поворотов, применяется жесткая труба. К ней приобретают из того же материала колено и прочие дополнительные элементы.

Если же на небольшом промежутке воздуховод нужно повернуть, удобнее приобрести гибкий тип трубы. Это гофрированные каналы, которые подходят для вентиляции с невысокой скоростью передвижения воздушных масс (до 30 м/с) и низким давлением в системе (800-5000 Па).

Пластиковую гофротрубу создают из полиэфира с добавлением алюминиевой фольги. Чтобы многослойная структура обладала достаточной прочностью, ее армируют при помощи стальной проволоки. Витки проходят между всеми слоями. Представленные воздуховоды характеризуются высокой шумо- и теплоизоляцией.

Краткий обзор материалов

Ассортимент труб как гибких, так и жестких очень большой, работать с ними несложно, поэтому их по достоинству оценили потребители. Они уверенно вытесняют из сферы частного строительства стальные аналоги. Для их производства используют такие полимеры, как полипропилен (PN), поливинилхлорид (ПВХ), полиуретан (ППУ), фторопласт (ПВДФ). Наибольшим спросом пользуются трубы ПВХ.

Разбор труб из поливинилхлорида

Этот инертный полимер обладает достаточной жесткостью. Его эластичность повышают путем ввода в состав пластификаторов. Температура стеклования у него довольно высокая — 75⁰С.

В нормальных условиях разложение материала происходит десятки лет, но при температуре от 160 до 180⁰ С он начинает разрушаться очень быстро. Из-за этого его нельзя применять для устройства вентиляции в помещениях типа сауны, где температура пара иногда достигает 200⁰.

Прямоугольную ПВХ трубу соединяют через переходники. При прохождении через нее воздуха она остается неподвижной, поэтому вытяжка почти не шумит

При распаде материала высвобождается оксид углерода (СО), вдыхание которого сопровождается удушьем, хлористый водород (HCl), образующий в среде с высокой влажностью соляную кислоту — невидимую жидкость, заявляющую о себе едким запахом. Соединение очень негативно влияет на здоровье, в частности, на состояние дыхательных путей. В сложных случаях может резко ухудшиться зрение.

Из этого можно сделать вывод: ПВХ труба отлично подходит для вытяжки, но только в тех местах, где температурный порог не превышает +120⁰С. Противопоказаны для этих труб и отрицательные температуры.

Полипропиленовые вентиляционные трубы

Полипропилен — стойкий полимер, самый твердый из пластиков и легко поддающийся трансформации. Его размягчение происходит при 140⁰С. Плохо выдерживает полипропилен отрицательные температуры — сразу становится хрупким, ломким, поэтому подходит только для внутреннего применения.

Для устройства вытяжки берут полипропиленовые трубы с обозначением PN10. Этот тип характеризуется такими размерами, как диаметр наружный — 2-11 см, толщина стенок — 0,19-1 см.

Полипропилен — безопасный, надежный и просто идеальный материал для формовки. На фото вентиляционные трубы и элементы пластиковой вентиляции

Трубы, изготавливаемые из полипропилена, бывают однослойными и многослойными. К первым относятся изделия с маркировкой:

• РРН — выполнены из гомо пропилена;
• РРВ — материалом для изготовления служит блок-сополимер полипропилена;
• РРR —изготовлены из статистического сополимера полипропилена;
• РРs — при изготовлении применен трудновоспламеняемый материал.

Многослойные трубы армируют фольгой и стекловолокном. Они имеют повышенную жесткость и небольшой коэффициент температурного расширения. Изделия из полипропилена менее крепкие, чем из ПВХ, поэтому у них толще стенки и стоимость их выше.

Трубы для вентиляции из полиуретана

Характеристики труб из полиуретана во многом схожи с трубами из ПВХ. Они пластичны и износостойки, им можно придать любую форму. Главное отличие — это способность оставаться в неизменном виде до достижения температуры 280⁰С. При превышении этого порогового значения полиуретан становится очень опасным для здоровья, поскольку выделяет соединения азота.

На трубе из полиуретана даже под воздействием высоких напряжений не появятся трещины. Ее можно как угодно сгибать, но как только исчезнет нагрузка, первоначальная форма изделия возвращается

Их используют на участках со сложными траекториями, множеством поворотов и сдвигов. Несколько снижает аэродинамические характеристики этих труб наличие шероховатостей на их внутренней поверхности. Стоимость таких труб довольно высокая.

Характеристика труб из фторопласта

Трубы из этого материала обладают высокими прочностными характеристиками. Хорошо зарекомендовали себя в температурном диапазоне от -40 дл +140⁰С. Фторопласт признан самым скользким полимером, этот факт даже зафиксирован в книге Гиннеса.

Фторопластовые трубы исключительно стойкие даже по сравнению с благородными металлами. Этот материал не теряет своих характеристик в экстремальных условиях

Они устойчивы к воздействию агрессивных щелочных и кислотных паров, поэтому незаменимы для вытяжных систем на химических промышленных предприятиях. Диаметр изделий колеблется в пределах от 15 до 60 см. Ввиду высокой стоимости их нерационально использовать в частном секторе. Также ограничением для их применения является их повышенная газопроницаемость.

Вытяжка в погребе

Подвал или погреб — это помещение, которое очень часто нуждается в вентиляционной системе. Воздух в таком помещении обычно застаивается и это неблагоприятно влияет на те или иные продукты, которые хранятся там.

Вытяжка в погребе или подвале необходима и устраивать ее нужно, соблюдая принятые правила

Для обустройства правильной вытяжки в погребе помещении нужно придерживаться ряда правил. В противном случае плохо работающая вентиляционная коммуникация будет бесполезной. Запасы овощей и консервации при плохой работе системы будут подвержены гниению и другим негативным воздействиям подвального помещения.

Наиболее распространённое конструктивное решение для подвальной вентиляции — коммуникация из двух труб, одна из которых выполняет вытяжную функцию, а вторая — приточную. Каждая из этих труб монтируется на своём уровне. Выходы этих двух труб также располагаются на разных уровнях. Для вытяжной трубы выполняется отверстие в потолке подвала, а для приточной — в стене на расстоянии 50 см от пола.

Диаметр вентиляционных труб для вытяжки в погребе вычисляется по простой формуле: на 1 м2 погреба должно приходиться 26 см2 площади вентиляционного канала.

Для того, чтобы сохранить определённый порядок и стабильность в вентиляционной системе, нужно правильно располагать выход конструкции на крыше. Специалисты советуют монтировать такой выход над коньком крыши. Это позволит получить наилучшие показатели при эксплуатации подвальной вентиляции.

Виды материалов и их эксплуатационные свойства

Большинство вентиляционных труб бытового назначения производятся из металла или пластика. Сортамент товара насчитывает десятки различных позиций. К альтернативным вариантам обустройства вентсистемы относят изделия из технического текстиля и сэндвич-трубы.

Вид #1 — воздуховоды из пластика

Категория пластиковых труб для вентиляции значительно потеснила традиционную оцинковку и все чаще применяется при создании сетей воздуховодов частных домовладений.

Ассортимент полимерных изделий позволяет подобрать трубы для организации внутренней и внешней части вентсистемы. Устройство пластиковой магистрали в небольших строениях вполне оправдано

Основные аргументы за вентиляцию из полимерных труб:

• абсолютная не подверженность коррозии, чего не скажешь об оцинкованных собратьях;
• простота монтажа и обработки – пластик можно разрезать ножовкой, а стыковать отдельные элементы путем нагрева торцов, обеспечивая полную герметичность воздуховода;
• легкий вес – в этом вопросе полимеры вне конкуренции;
• гладкость поверхности и отсутствие сварных швов – сопротивление движущемуся воздухопотоку снижается, что позволяет применять вентиляторы меньшей мощности;
• невысокая стоимость.

Обработка пластикового трубного проката антистатическим средством минимизирует «налипание» пыли и сокращает количество чисток. Благодаря физическим свойствам материала трубопровод практически не «гудит». Габариты: длина – 3-12 м, диаметр – 16-1600 мм.

Перечисленные преимущества пластика, наряду с низкой стоимостью, делают полимерные изделия наиболее востребованными для вентиляции. Однако есть и отрицательные стороны.

Слабая сторона пластика – низкая огнестойкость. Поэтому полимерный воздуховод применим в рамках единой противопожарной зоны, отсека или отдела. Для обустройства промышленной вентиляции пластик запрещен

Отдавая предпочтение пластиковой магистрали, следует учесть особенности конкретного полимера.

Строительный рынок предлагает такие разновидности вентиляционных труб:

1. Поливинилхлорид. Достоинства ПВХ-воздуховодов: стойкость к УФ-лучам, доступность, диапазон рабочих температур – от -10 °C до +70 °C. Популярная сфера применения – вытяжные трубы, обеспечивающие вентиляцию на кухне и в санузлах.
2. Полипропилен. Материал по технико-эксплуатационным характеристикам превосходит ПВХ. Свойства: граничная температура нагрева +85 °C, стойкость к агрессивным веществам. Есть огнеупорная разновидность (PPS) с антипиреновыми добавками. Полипропилен покрывается антистатиком, минимизирующим накопление пыли.
3. Фторопласт. Фторсодержащие полимеры отличаются термостойкостью (от -60 °C до +200 °C), устойчивостью к УФ-воздействию, невосприимчивостью к щелочам и кислотам.
4. Полиэтилен. Выдерживает отрицательные температуры до -50 °C и нагрев до +80 °C. Материал сохраняет первичные качества под действием ультрафиолета.

Схожие характеристики с ПВХ-трубами имеют изделия из полиуретана. Отличие последних – высокая термостойкость (до +270 °C).

Рекомендуем ознакомиться с нюансами выбора пластиковых труб для обустройства вентиляции.

Форма проходного сечения пластиковых труб – круг, квадрат, прямоугольник. Возможна жесткая или гибкая структура. Гофрированные воздуховоды могут представлять симбиоз стального каркаса, алюминиевой фольги и пластиковых слоев

Вид #2 — оцинкованные изделия

Трубная продукция из оцинковки выделяется универсальностью – воздуховоды применяются для обустройства промышленных, административных сооружений и помещений жилого фонда.

Форма и размеры сечения трубы

Гофрированные трубы имеют круглое сечение, пластиковые – круглое или прямоугольное. Меньшим сопротивлением обладают трубопроводы из круглых труб, за что пользуются популярностью. Прямоугольные трубы смотрятся эстетичнее, их проще собирать и можно располагать у самой стены.

Наиболее часто применяют следующие трубы:

1. Круглые, диаметр (мм): 100, 120 – обычно указываемый в инструкции диаметр вентиляционной трубы для вытяжки; 125 и 150 – также часто применяются пользователями.
2. Вентиляционные прямоугольные трубы для вытяжки имеют следующие размеры, высота х ширина (мм): 55х110, 60х122, 60х204.

Калькулятор необходимой производительности вентиляции для вытяжки на кухне

Если вам необходимо рассчитать вентиляцию для жилых помещений воспользуйтесь онлайн калькулятором производительности воздухообмена.

Пластиковые воздуховоды

Эти воздуховоды будут служить долго. Очень долго. Они не гниют и не ржавеют вообще. И если в других случаях есть риск повредить хрупкий пластик во время эксплуатации, то в вентиляционных конструкциях, трубы прячутся в запотолочное пространство, кирпичные шахты или в стены каркасных домов. То есть возможность причинить им вред – минимальная.

К тому же пластиковые трубы – лёгкие, что важно, когда конструкция нависает над людьми, да и перевозить и устанавливать проще. Легко режутся, что тоже удобно при монтаже сложных разветвлений

Легко режутся, что тоже удобно при монтаже сложных разветвлений.

Технология сборки и соединения – простейшая.

Гладкая поверхность внутри – отлично проводит воздух, не тормозя поток.

Очень медленно засоряются, чистка требуется редко.

Провисание — не больше 4 %.

Размеры выпускаемых прямых участков по длине бывают от 3 до 12 м. Сечение – от 16 до 1600 мм. Также продаются всевозможные фасонные детали, повороты и переходники.

Если сюда добавить самую низкую стоимость, то становится понятно, почему пластиковые трубы – лидеры вентиляционных систем.

Функции, виды, выбор вытяжного устройства

Важность вытяжки в месте приготовления пищи очевидна, ведь ее основные задачи:

• отвод из рабочей зоны воздуха, загрязненного продуктами сгорания, дымом, испарениями, запахами;
• снижение влажности и температуры воздуха у плиты для более комфортной работы;
• обеспечение условий, препятствующих появлению и размножению нежелательных микроорганизмов;
• увеличение долговечности кухонной мебели, бытовых приборов и предметов интерьера, на которые не будут оседать копоть, жир и грязь;
• обеспечение притока чистого воздуха вместо отведенного с загрязнениями;
• создание комфортных условий для работы на профессиональных кухнях и благоприятного проживания в частных владениях возле помещения кухни.

Вытяжка соединяясь трубами воздуховода с шахтой вентиляции, помогает удалению загрязненного воздуха наружу.

На кухнях устанавливают вытяжки следующих видов: плоские, наклонные, встраиваемые, Т-образные, островные, угловые, купольные, телескопические.

Для отвода всего объема загрязненного воздуха размеры вытяжки обязательно должны совпадать или быть больше, чем у варочной поверхности. Минимальная производительность (м3/час) вытяжного оборудования должна минимум в 10 раз превышать объем помещения кухни.

Рекомендуемая высота установки вытяжки:

• над газовой плитой – 0,75-0,85 м;
• над индукционной или электрической плитой – 0,65-0,75 м.

Гибкие и жесткие изделия

Существует множество различных видов воздуховодов для вытяжки на кухне. Например, все изделия можно классифицировать по материалам, из которых они изготовлены. От этого качества напрямую зависит конечная стоимость продукции, а также ее эксплуатационные характеристики. Однако это далеко не единственный фактор, по которому разделяют воздухопроводы.

Все виды конструкции делятся на 2 типа:

1. Гибкие — можно размещать под различными углами. При необходимости их допустимо сжимать или растягивать (конечно же, в пределах разумного). Однако следует учитывать, что слабо вытянутый воздуховод гораздо лучше сопротивляется воздушным потокам. Это способствует снижению эффективности вентиляционной системы в целом. Подобные конструкции зачастую производят из алюминия. Основной недостаток заключается в том, что специалисты не советуют делать гофрокороб длиной более 3 м. Это обусловлено тем, что каждый лишний метр будет снижать производительность системы на 10%.
2. Жесткие конструкции характеризуются простотой сборки. Кроме того, внутренняя поверхность таких изделий гладкая и ровная. Цена на эти модели гораздо выше, однако их положительные свойства оправдывают стоимость.

Рекомендуем ознакомиться: Описание и установка встраиваемой вытяжки в шкаф для кухни

Почему вентиляция и вытяжка разные вещи

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция. Когда подсистема жилого помещения неисправна, белье сохнет в ванной 2-3 дня, потолок, стенах обрастают конденсатом. Со временем проблема вызывает разрастание грибка, плесени – отдельный разговор. Покурите, дым разнесется по помещениям. Вот к чему приводит неисправно действующая вентиляция.

Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:

1. Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
2. На чердаке каналы объединяются коробами, выходят сообща наружу.
3. Воздух выбрасывается на чердак, откуда поступает на улицу.

При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.

Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим — вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.

Простого пути решения проблема лишена:

• Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
• Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

Общая характеристика

Вентиляционные трубы пластиковые для вытяжки различных типов изготавливают из полипропилена. Популярность этого материала постоянно возрастает. Это связано с особыми эксплуатационными характеристиками представленных трубопроводов.

Срок службы воздуховода из полипропилена составляет более 50 лет. Также он отличается относительно невысокой стоимостью. Материал не требует особого ухода, а также характеризуется эстетичным внешним видом.

Полимер, из которого изготавливают воздуховоды, обладает множеством преимуществ перед металлическими разновидностями труб. Он не желтеет, сохраняет хорошие теплоизоляционные качества на протяжении всего срока своей службы. Воздушные массы, быстро перемещаясь по трубе, не создают шума. Также при монтаже подобные трубы очень удобны. Они гибкие и долговечные.

Правила монтажа

Гофрированные воздуховоды самые удобные в установке. Врезка таковых выполняется без применения фасонных частей, с любыми изгибами. Гофротруба хорошо растягивается, поэтому одного отрезка может хватить на всю трассу.

К патрубку вытяжки гофра крепится при помощи пластикового хомута. Больше никакого крепежа не понадобится. Таким же образом другой конец крепится к бортикам вентиляционной решетки. Решетка прикручивается на саморезы к вытяжному отверстию в стене.

Воздуховоды из ПВХ режутся ножовкой по металлу на участки нужного размера.

Ножовка по металлу легко справляется с пластиком

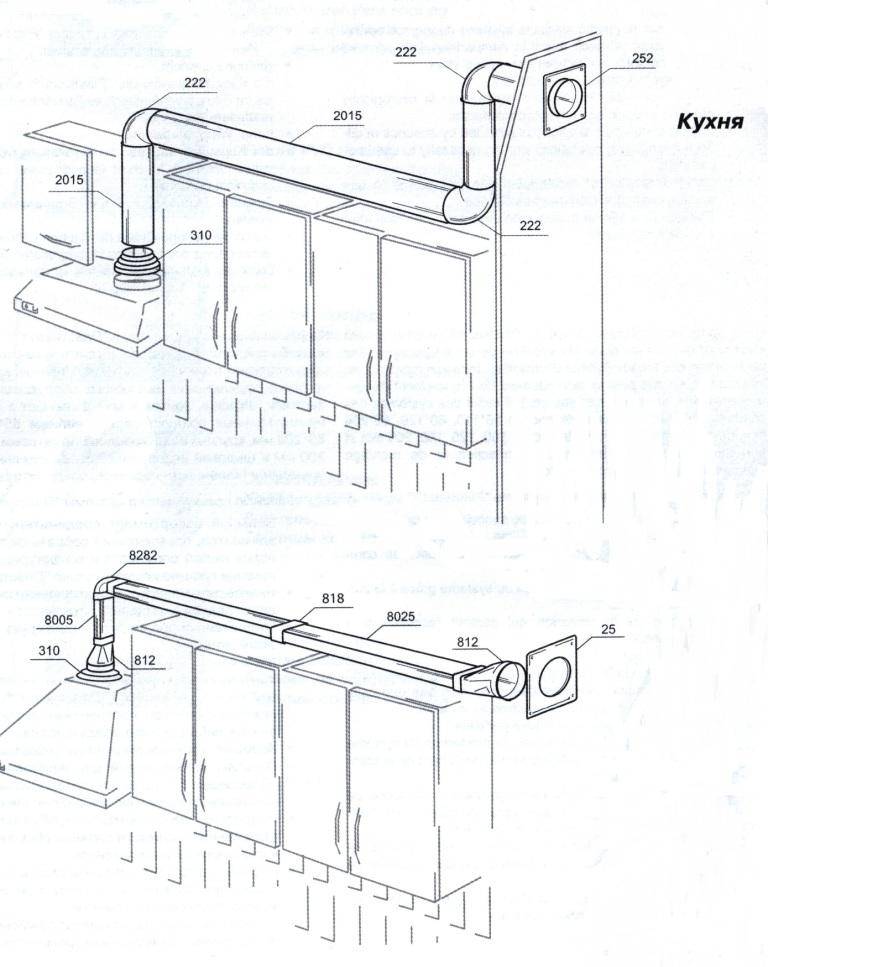

Круглые и плоские пластиковые воздуховоды требуют дополнительных элементов для соединения между собой и при поворотах сети. Для их соединения используются двухсторонние муфты круглого либо прямоугольного сечения. Диаметр муфты немного больше диаметра трубы, поэтому она легко вставляется в неё. Для герметичности конструкции места соединения обрабатываются силиконовым герметиком.

К плоским вентиляционным коробам ещё прилагается фитинг. Так как в вытяжке патрубок круглый, в него нельзя сразу установить прямоугольный короб. Здесь используется специальный переходник, с одной стороны которого круглое отверстие для посадки, а с другой прямоугольное. Размер фитинга подбирается по величине воздуховода.

В определённых случаях для соединения вентиляционных труб с вытяжкой требуется её демонтаж. Потом вся конструкция в сборе устанавливается на место.

Изолированные воздуховоды

Тепло- и звукоизолированные гибкие воздуховоды не требуют дополнительной обшивки вентиляционных труб. Утепленные трубы для вентиляции выпускают из пластика, одновременно они отличаются и повышенной звукоизоляцией. Внутренний перфорированный слой покрыт специальной защитой от диффузии, далее идет слой минваты, который защищен несколькими слоями полиэстера и алюминиевой фольги. Толщина изоляции утепленной вентиляционной трубы — 2,5 см. Трубы этой серии производятся диаметров 10,2 — 50,6 см. Утепленная труба выдерживает температуру в вентиляции -41 +135 градусов Цельсия. Оголовок изолированной вентиляционной трубы не будет обмерзать в зимнее время. Такие трубы вентиляции подойдут для крыш из металлочерепицы, мягкого гонта, керамической черепицы или профнастила.

Сэндвич-трубы

Сэндвич трубы для вентиляции и дымоудаления также относятся к категории изолированных. Они представляют собой две металлические трубы, расположенные коаксиально. Промежуток между трубами заполнен негорючим изолирующим материалом.

устройство сэндвич трубы

Вентиляционные сэндвич трубы для дымоходов чаще делают из нержавеющей стали повышенной прочности на сварных соединениях. Наружная труба может быть и из оцинкованного листа, но вентиляция из нержавеющих сэндвичей смотрится лучше и служит значительно дольше. На оголовок вентиляционной трубы лишь необходимо надеть колпак и выход готов.

Такие трубы подходят для дымоходов и наружной вентиляции, которая по требованиям технадзора должна быть утеплена. Между собой сэндвич трубы соединяются раструбным способом. Стоимость нержавеющей сэндвич трубы на 1\2 выше, нежели комбинированной.

Системы вентилирования в кухне

Для кухонных агрегатов используется роторная конструкция, содержащая различные лопасти. Это помогает созданию направленного воздушного потока:

• аксиальные устройства встречаются чаще всего. Продвижение воздушного потока происходит вдоль оси с лопастями. Можно устанавливать в любом помещении, как в частных домах, так и в квартирах;
• радиальные – имеют спиральные лопасти, используются на больших кухнях;
• диаметральные – отличаются цилиндрической формой ротора и загнутыми внутрь стенками;
• канальный крыльчатый вентилятор устанавливается непосредственно в вентиляционную шахту. Не влияет на внешний вид кухни, снаружи располагается только защитная решетка.

Схема системы вентиляции на кухне

Вентиляторы можно устанавливать на окно, наружную или внутреннюю стену. Монтировать его следует вблизи варочной поверхности, как можно выше.

Лучше выбирать вентиляторы для вытяжки 100 мм. Такой диаметр подходит практически ко всем вентиляционным выходам.

4 Элементы пластиковой вентиляции

Пластиковые вентиляционные трубы для вытяжки изготавливаются из высококачественных полимерных материалов. Они же применяются для производства дополнительных элементов, фасонных деталей. Для качественного монтажа требуются и прочие аксессуары, о которых пойдёт речь ниже.

Переходник. Специальный элемент при помощи которого соединяют между собой 2 соседние части воздуховода. В некоторых случаях их применяют для крепления разных в поперечном сечении каналов.

Составные элементы для пластикового воздуховода

Для кухонной вытяжки применяют переходники со сложной внутренней геометрией: конус, пирамида, треугольник и т.п. Данные решения получили широкое распространение в объектах, где без элементов со смещением просто не обойтись. Но применять их следует предельно аккуратно и при небольшом их отличии.

Обратный клапан. Небольшое устройство, необходимое для устранения определенного перечня проблем, связанных с работой вентиляционной системы. В большинстве случаев его используют чтобы избавиться от обратной тяги, а в некоторых случаях им делегируется функция регулирующих заслонок (для вытяжки на крышу на пример).

Обратный клапан

Дополнительные решения. Помимо всего прочего при монтаже не обойтись без таких комплектующих:

• отводы;
• тройники;
• решётки;
• люки.

Расчет системы вентиляции

Расчет системы вентиляции – это определение количества необходимого воздуха. Для промышленных зданий необходимо проведение сложного расчета с учетом теплопоступлений и выделяемых загрязнений всем установленным оборудованием. В случае с жилыми помещениями все несколько проще. Достаточно использовать нормативные значения, указанные в соответствующих нормах и правилах. Каждое помещение рассчитывается по отдельности в зависимости от его назначения и индивидуальных особенностей по одной из приведенных ниже методик:

• По кратности. В некоторых помещениях необходимый воздухообмен не зависит от количества людей или расположенного в них оборудования. Кратность – это параметр, обозначающий сколько раз в час загрязненный воздух должен смениться свежим с улицы. Например, в гардеробных – 1,5 раза, в душевых – 5 раз;
• По количеству людей. Данным способом рассчитывается воздухообмен для жилых помещений (гостиная, спальни). Оптимальное значение – не менее 30м3/ч на одного человека;
• По нормам. Например, в ванной комнате или туалете нужно удалять 25м3/ч воздуха, в кухне с 4-комфорочной плитой – 90 м3/ч. Не забывайте, что в большинстве случаев мы называем кухней, в том числе и столовую, поэтому для комнаты приема пищи необходимо добавить не менее 1 крата свежего воздуха.

С полным перечнем правил по организации воздухообмена в жилых зданиях вы можете ознакомиться в МГСН 3.01-01. После определения количества удаляемого и подаваемого воздуха для каждого помещения необходимо сделать таблицу воздушного баланса здания, в котором суммарные значения притока и вытяжки должны быть равны.

Для минимизации эксплуатационных расходов допускается работа системы вентиляции не в полную силу (в дежурном режиме) в помещениях, где люди находятся редко (например, в гостевых комнатах, бильярдных, библиотеках). Для этого систему необходимо укомплектовать специальной автоматикой и дроссельными заслонками, регулирующими подачу воздуха в отдельные помещения.

Методы маскировки труб для вытяжки

Помимо уже упомянутых навесных шкафчиков, существует еще несколько методов того, как спрятать трубу от вытяжки, которая в интерьере кухни часто бывает не вполне уместна:

1. Если в кухне планируется монтаж подвесного потолка из гипсокартона, можно попросить рабочих сделать специальный короб под вытяжную трубу, либо, если в планах имеется сооружение двухуровневого потолка, трубу на кухне можно спрятать за более низким уровнем потолка. Аналогичная процедура может быть проведена, если будет устраиваться натяжной потолок.
2. При установке вытяжки и вентиляционной трубы уже по окончанию ремонта можно приобрести специальный декоративный пластиковый короб.
   Короб такого типа может быть различной формы и цвета, и в него при этом могут быть вмонтированными, к примеру, точечные светильники. Такое решение будет весьма кстати для обеспечения дополнительного освещения верхней плоскости плиты.

3. Для исключения проблемы неэстетичности вытяжного канала можно установить на кухне встраиваемую вытяжку, монтируемую непосредственно в кухонную мебель. При этом труба также будет спрятана внутри мебели. Вытяжка может быть как полностью встраиваемой, так и выдвигающейся и используемой только в момент эксплуатации плиты.

4. Если ни один из предложенных вариантов того, как спрятать трубу вытяжки, не представляется возможным, ее можно, к примеру, попросту выкрасить в тон отделки.
   А проявив должный уровень фантазии, можно и вовсе декорировать трубу каким-нибудь оригинальным методом, при котором труба станет неотъемлемой частью интерьера кухни.

Трубы вентиляции (вытяжные труба как для плиты, так и для газовой колонки) принято покупать одновременно с вытяжкой, при этом некоторые фирмы сразу предлагают комплекты труба+вытяжка.

Этот вариант может оказаться наиболее подходящим, поскольку элементы реализуются в одном цвете, при этом отпадает необходимость в дополнительной организации маскировки трубы. И помните, что приобретать следует качественные материалы, чтобы впоследствии не пришлось платить дважды.
