Требования для помещения с газовым котлом, как правильно подготовить?

Нюансы техобслуживания

Техобслуживание газовых котлов проводится, чтобы продлит срок эксплуатации оборудования. График и периодичность работ определяются заводом – изготовителем и не должен противоречит государственным нормативным требованиям по эксплуатации газового оборудования.
Основные мероприятия по ТО:

Горелочноеустройство — очистка подпорной шайбы, электродов запальника, датчика наличия факела.
Продувка датчика по давлению воздуха, для создания газовоздушной смеси.
Промывка или замена фильтров очистки на газовой линии.
Очистка всех узлов котла, находящихся под воздействием открытого огня.
Очистка газовых каналов и газоходов.
Очистка дымоходов.
Проверка и ремонт электрических схем и рабочей панели котла.
Регулировка всех узлов агрегата.

Техническое обслуживание котлоагрегата должно начинаться с тщательного осмотра узлов тепловой схемы и описи дефектов обнаруженных нарушений. Заканчивают его после устранения всех неисправностей. Замены бракованных или неисправных деталей и выполнения наладочных работ всей системы теплоснабжения.

Как очевидно, комплекс работ по техобслуживанию охватывает все основные элементы агрегата, для его реализации потребуются не только опыт и знания, но и приборы с приспособлениями. Для большинства пользователей котельного оборудования это не выполнимые условия, поэтому лучше обратится в сервисную службу для газовых котлов наружного размещения, которые имеются во всех областных центрах, например, в Москве. Для людей, живущих в пригороде, достаточно сделать заявку по телефону или на сайте, специалисты сами приедут на дом для проведения работ.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
Пространство под котлом должно быть свободным.
На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Пожарная безопасность

Территория топочной должна содержаться в чистоте, внутри помещения должно иметься достаточное искусственное освещение, чтобы хорошо осветить рабочие и общественные места. В таких помещениях запрещается хранение любых огнеопасных материалов. При замерзании труб отогревать их разрешается только паром или горячей водой. Применение открытого пламени запрещено.

Особые требования предъявляются к эксплуатации и содержанию дымовентиляционных систем, они должны проверяться и чистится с периодичностью:

Ежегодно в августе – очистка дымовых каналов от сажевых загрязнений, проверка тяги.
Ежеквартально — очистка кирпичных дымоходов.
Ежегодно осматривают на целостность вентиляционных каналов.

Входные двери топочной должны открываться наружу. Окна — обязаны иметь легко удаляемые пакеты. На входе газопровода в топочной устанавливают защитный электромагнитный клапан, пожарную сигнализацию и датчики загазованности помещений.

Эксплуатация и техника безопасности

Поскольку система, работающая с газом, не является безопасной, то при любых отклонениях от нормы, надо отключить оборудование и обратиться в компанию, занимающуюся его ремонтом и обслуживанием. Подачу топлива необходимо немедленно прекратить в нескольких случаях. К ним относится:

появление запаха газа;
перегрев теплоносителя;
отключение электроэнергии;
срабатывание тревожной сигнализации;
нарушение целостности участка трубопровода;
пламя, погасшее без отключения и каких-либо других причин;
некачественная работа вентиляции, недостаточная тяга в дымоходе;
изменение показаний датчиков, которые явно свидетельствуют о неполадках в системе;
обнаружение некорректной работы системы или приборов контроля, одного или нескольких.

Чтобы предотвратить внештатные ситуации, рекомендуют ежедневно проверять электрический кабель и его изоляцию. Любой дефект требует его скорейшей замены. Наличие в газовой котельной водопровода или емкостей с водой — обязательное условие

К дополнительным мерам предосторожности относится:

приобретение огнетушителей;
монтаж пожарной сигнализации;
запас песка, другого безопасного сыпучего материала.

Для больших котельных необходимо подготовить схемы эвакуации, однако к «газовым помещениям», обслуживающим частные дома, это требование, как правило, не относится.

Помещение для этого вида нагревательного оборудования, в первую очередь, призвано обеспечить безопасность людей, поэтому говорить про принцип работы газовой котельной не совсем правильно. Действует в ней именно оборудование, а комната лишь создает оптимальные условия для приборов. И для человека, защищенного ее стенами от далеко не самого безопасного вида топлива.

В завершение темы — популярное видео, короткое, емкое и, судя по отзывам, честное:

Подключение к газовой магистрали

Нужно знать, что по нормам установки газовых напольных котлов выполнять эту операцию может только специалист с допуском. Можно выполнить работу самостоятельно, но проводить проверку сборки и делать первый пуск будет, все-таки, приглашенный профессионал.

Работы по подключению выполняются предельно тщательно и аккуратно. Начинают с подсоединения газовой трубы с соответствующим ей элементом отопительного котла.

В качестве уплотнителя можно использовать только паклю. Никакой другой материал не даст требуемой герметичности соединения. Обязательна установка отсекающего крана, который дополнительно оснащается фильтром.

Для подключения рекомендуется использовать медные трубы, диаметр которых может варьироваться от 1,5 до 3,2 см, или специальные гофрированные шланги

В любом случае особое внимание следует уделить качеству герметизации соединений. Поскольку газ имеет свойство просачиваться из неплотных соединений и накапливаться в помещении, что чревато созданием взрывоопасной ситуации

За фильтром должно располагаться гибкое соединение, которое выполняется только при помощи гофрированного шланга. Резиновые детали строго запрещены, поскольку со временем на них появляются трещины, создающие каналы для утечки газа.

Гофрированные детали закрепляются на патрубке котла с помощью накидной гайки. Обязательный элемент такого соединения – паронитовая прокладка.

После установки и подключения газового нагревательного агрегата необходимо проверить качество соединений и узлов. Простейший способ контроля – нанесение на соединение мыльного раствора. Если он пузыриться, значит есть утечка

Разновидности газового отопительного оборудования

Современная промышленность производит достаточно большое разнообразие видов оборудования для оснащения газовой котельной или для установки в любом другом нежилом помещении, что позволяет пользователям таких устройств оптимально подбирать их в полном соответствии со своими требованиями и финансовыми возможностями. Так, в зависимости от целого ряда параметров, котлы могут быть:

одноконтурного или двухконтурного типа;
с камерой сгорания закрытого или открытого типа;
оснащенными различными системами розжига;
с бойлером для нагрева воды наружного или внутреннего типа;
устанавливаемыми на полу или монтируемыми на стене помещения.

Кроме этого, естественно, отопительные приборы для кухни различаются и по своей мощности.

В большой кухне можно разместить и напольный газовый котел, если требуется отапливать помещения значительной площади

Различия одно- и двухконтурных газовых котлов

Одноконтурные и двухконтурные котлы для кухни различаются не только количеством контуров в своей конструкции, но и функциональными возможностями. Так, технику одноконтурного типа можно использовать только для отопления, а двухконтурный газовый котел еще и для того, чтобы нагревать воду для бытовых и хозяйственных нужд. Между тем, если оснастить одноконтурный котел внешним бойлером, то и его можно использовать для нагрева воды для нужд горячего водоснабжения на кухне.

Котел с одним теплообменником будет использоваться только для отопления, а оборудование с двумя контурами дополнительно решит проблему горячего водоснабжения

Настенный двухконтурный котел – это мини-котельная размерами чуть больше обычной газовой колонки

Газовые котлы с закрытыми и открытыми камерами сгорания

Воздух в котлы с открытой камерой сгорания поступает непосредственно из кухни, а отработанные газы естественным путем улетучиваются через дымоход. Установка котла данного типа на кухне – не лучший вариант, так как при его работе на кухне уменьшается количество воздуха, что особенно критично, если объем помещения небольшой. Несколько по иному принципу работают котлы с закрытой камерой сгорания, воздух в которые подается с улицы по специальному дымоходу коаксильного типа и по нему же отводятся образовавшиеся в процессе горения газы. Местом установки котла с закрытой камерой сгорания могут быть даже кухни небольшого размера (6–8 м2), где допускается выполнять их монтаж внутри мебельных шкафов кухни.

Устройство котлов с различными типами камеры сгорания

Так выглядит коаксиальный дымоход со стороны улицы

Различия газовых котлов по типу розжига

На отопительных приборах, в зависимости от модели, могут устанавливаться автоматические и ручные системы розжига. В устройствах первого типа горелка автоматически включается в тот момент, когда в нее начинает поступать газ, а при использовании типа с ручным розжигом, соответственно, осуществлять такой процесс придется самостоятельно, используя спички или зажигалку.

Автоматика газового котла бывает энергонезависимая (механическая) и энергозависимая (электронная). В бюджетных моделях чаще используется первый тип

Газовые котлы с внешними и встроенными бойлерами

Естественно, что намного удобнее, когда вместе с газовым котлом используется и бойлер, в котором нагревается вода, предназначенная для удовлетворения бытовых и хозяйственных нужд. Такие бойлеры для кухни, как уже говорилось выше, могут быть внешними и встроенными в сам котел. Приборы со встроенными бойлерами отличают компактные размеры, такие варианты являются более простыми в монтаже, но объем бака, который в них встроен, достаточно небольшой. Практически любым может быть объем бака у котлов с внешним бойлером, но такие приборы, что следует учитывать при их выборе, занимают больше места, а для того, чтобы выполнить их монтаж, необходимо будет обустроить дополнительные коммуникации.

Устройство газового котла со встроенным бойлером

Размещение внешнего бойлера потребует больше места на кухне

Список источников

stroim-dom.net
sovet-ingenera.com
otoplenie-doma.org
vdomteplo.com
kotle.ru
prokuhni.info
www.syl.ru
www.stroitelstvosovety.ru
papamaster.su
masterotopleniya.ru

Установка на разные стены

Котлы имеют довольно большой вес, а потому проблемы могут возникнуть, если не учесть надежность фиксации к стене. Существуют определенные нормы установки котлов, где указано, что монтажные работы необходимо проводить только на жёсткой стене.

Требования могут сильно отличаться в зависимости от материала, что был использован при возведении стен в доме. Существуют нормы для деревянных, железобетонных, гипсокартонных и кирпичных поверхностей.

Установка на ЖБ стену

Железобетонные стены – самый подходящий варианты для монтажа настенного газового котла. Они имеют повышенную прочность и полностью негорючие. Поэтому не нужно использовалась дополнительные способы защиты в виде облицовки. Для фиксации корпуса теплогенератора используют металлические анкера, на которые фиксируют монтажную планку. После этого агрегат устанавливают на подготовленную площадку. На бетонные стены можно устанавливать любые типы отопительных систем: имеющие большую мощность или обычный бройлер накопительного типа.

Установка на стену из кирпича

В нормах установки отдельно прописаны условия крепления к стене из кирпича. Кирпич – еще один качественный негорючий материал, а потому оборудование устанавливают сразу на стену, но на этот раз придётся провести подготовку поверхности.

Источник фото: obustroeno.com

Чтобы не нарушать требования газовщиков пред монтажными работами стену необходимо обязательно отштукатурить. Во время проведения этих работ потребуется смонтировать специальную планку. После окончания штукатурки, из стены должны торчать два болта, которые служат посадочным местом для оборудования.

Можно ли вешать котел на деревянную стену

Установка настенного газового котла в деревянном доме – сложная задача из-за ряда нюансов. Деревянная стена может загореться, потому нужно позаботиться о мерах безопасности.

Чтобы правильно смонтировать отопительный котел придётся выполнить несколько особых условий:

Тщательно обработать дерево в месте монтажа. Своими руками это сделать довольно просто – в строительных магазинах есть специальные антипирины. Ими потребуется обильно обработать стену.
Стену предварительно облицовывать штукатуркой (толщина – 15 мм). Это минимальное значение, которое гарантирует защиту от высоких температур. Также можно облицевать стену кровельной сталью.

Если нет желания использовать штукатурку или облицовку металлом, можно в месте крепления теплового генератора поставить гипсоволоконную плиту, а после обложить керамической плиткой.

Чтобы тяжёлый котел отопления не упал с установленного места, необходимо площадку укрепить мощным брусом, который подкладывается под облицовочный материал. Таким образом, получится надежно зафиксировать теплогенератор на стене.

Можно ли повесить на гипсокартон

При установке гипсокартона нельзя избежать наличия пустот. Это создаёт проблемы с крепежом тяжёлого теплогенератора. Однако есть вариант устранить этот недочет.

Котел на гипсокартонной стене. Источник фото: primtara.ru

Когда происходит изготовление металлокаркаса, необходимо заранее выбрать место для фиксации котла и провести подготовительные работы. Необходимо надёжно укрепить площадку, используя деревянный брус и металлопрофиль. Для установки на хрупкий гипсокартон применяют специальные фиксаторы. Это пробки из пластика, что вкручиваются в облицовочный материал. Метизы же необходимо смонтировать уже в установленную пробку. Специалисты говорят, что готовые крепежи постепенно расшатываются, что приводит к ухудшению фиксации.

Крепление котла на пенобетон и газобетон

Если дом построен из газобетона или пенобетона, то можно применять для монтажа котла несколько методов:

Крепления заранее устанавливают в тот момент, когда происходит кладка блоков. Установка котла проводится, когда кладочная смесь полностью затвердеет.
В магазинах можно найти ввёртыши для фиксации в пенобетоне. Они очень похожи на пробке, использующиеся для работы с гипсокартоном. Но у них более глубокая резьба и больший шаг. Как только материал будет вкручен в пенобетон или газобетон, в ввёртыши можно установить любой анкер, который надежно удержит газовое оборудование.
Ещё один надёжный способ фиксации – шпильками. Их устанавливают с небольшим промежутком друг от друга, а в стену (с каждой стороны) монтируют планку, что крепко фиксируется болтами для максимальной надежности.
Также можно применять жидкие, химические анкеры. Они обеспечивают прочную фиксацию, но стоят дороже предыдущих вариантов.

Нормативные документы

Сразу стоит определиться с нормативной базой. До середины 2003 года действовали нормы СНиП №2.04.08-87. С 1 июля 2003 года вступил в силу СНиП 42-01-2002. Все требования и нормы по устройству котельных в частном доме необходимо брать из этого документа.

Знать нормативы желательно, хоть проект котельной в частном доме должен быть составлен специализированной организацией. Так вы сможете определиться с возможностью и невозможностью установки того или иного отопительного оборудования а также с тем, какие работы вам предстоят, чтобы подогнать имеющиеся или строящиеся помещения к нормам. При каждом затруднении или спорном вопросе стоит сходить в проектный отдел газоснабжающей организации и поговорить с ними. Есть масса нюансов, связанных с особенностями каждого дома, которые можно решить только привязываясь к плану дома или его проекту.

Как подобрать материал для вытяжки

Вытяжку можно сооружать из различных материалов. Ниже – перечень основных из них.

Кирпич – применяется для вытяжки в твердотопливных котельных. Она довольно сложно чистится, зато долго служит в случае твердотопливных котлов. Для газовых и прочих котлов данный вид не будет хорошим выбором, т.к., у них более низкая температура – при этом образуется конденсат в трубе, и поверхность кирпича быстро разрушается;

Кирпичный воздуховод Источник en.yenni.biz

Керамика – бывает разной, для твердотопливных котлов используется керамика, выдерживающая температуру более чем в 650°С. Необходимо также предусмотреть предупреждение возгорания сажи в дымоходе. Для жидкотопливных (и газовых) можно использовать керамическую вытяжку с использованием в меньшем температурном режиме, но с отводом конденсата. Следует предусмотреть утепление трубы (чаще всего утепляют минеральной ватой);
Сталь – хороший выбор и для твердотопливных нагревателей, и в том случае, если используется вентиляция в котельной с газовым котлом. В случае более высокой температуры (твердого топлива) следует просто выбрать более толстую трубу, до 1 мм, в других – 0,6 мм. Сталь должна быть жаропрочной. Единственный минус – такие трубы не назовешь дешевыми, а срок их службы меньше, чем, например, кирпича.

Выбор конкретного материала зависит от сочетания параметров коррозийной стойкости, от устойчивости к саже (ее скоплению). Кроме того, вытяжку выбирают по давлению тяги (принудительная вентиляция подразумевает избыточное давление), по степени образования конденсата от топлива, по температуре дыма. Стоит знать, что вытяжка может реконструироваться – например, вытяжка для газового котла в частном доме, если уже есть труба из кирпича, организуется вставкой трубы из стали в дымоход из кирпича при соблюдении других условий.

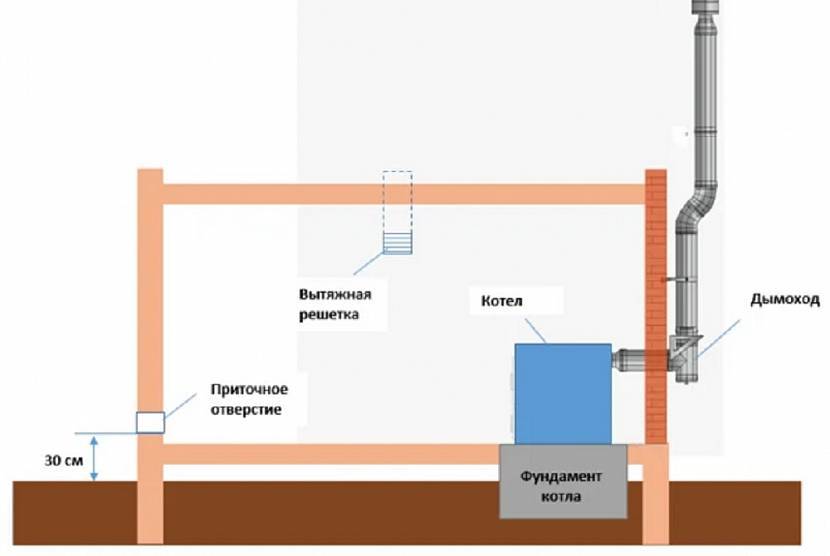

Требования к котельным для установки котлов на твердом и жидком топливе

Требования по объему, размерам и материалам для котельной такие же. Однако есть несколько специфических, которые связаны с необходимостью организации дымохода и места для хранения топлива. Вот основные требования (в основном они прописаны еще в паспорте котла):

Сечение дымохода не должно быть меньше диаметра выходного патрубка котла. Не допускаются уменьшение диаметра на всем протяжении дымохода.
Конструировать дымоход необходимо с наименьшим числом колен. В идеале он должен быть прямой.
В нижней части стены должно быть приточное отверстие (окно) для поступления воздуха. Его площадь считается от мощности котла: 8 кв. см. на каждый киловатт.
Вывод дымохода возможен через кровлю или в стену.
Ниже входа дымохода должно быть прочистное отверстие — для ревизии и обслуживания.
Материал дымохода и его соединения должны быть газонепроницаемыми.
Устанавливается котел на негорючее основание. Если полы в котельной деревянные, укладывают лист асбеста или картона из минеральной ваты, сверху — лист металла. Второй вариант — подиум из кирпичей, заштукатуренный или обложенный плиткой.
При использовании котла на угле проводка только скрытая, возможна укладка в металлических трубах. Розетки должны запитываться от пониженного напряжения 42 В, а выключатели должны быть герметичными. Все эти требования — следствие взрывоопасности угольной пыли.

Обратите внимание, что проход дымовой трубы через кровлю или стену должен быть сделан через специальный проходной негорючий узел. Котлы на жидком топливе обычно работают шумно

Котлы на жидком топливе обычно работают шумно

Стоит несколько слов сказать о котлах на жидком топливе. Их работа обычно сопровождается достаточно высоким уровнем шума, а также характерным запахом. Так что идея поставить подобный агрегат в кухне — не самая лучшая идея. При выделении отдельного помещения стоит позаботиться о том, чтобы стены давали хорошую звукоизоляцию, а запах не проникал через двери. Так как внутренние двери все равно будут металлические позаботьтесь о наличии качественного уплотнения по периметру. Возможно, мешать шум и запахи не будут. Те же рекомендации и для пристроенных котельных, хотя они менее критичны.

Этап первый: монтаж котла

Установка газового прибора, как правило, не вызывает сложностей. Это самый простой этап монтажных работ отопительной системы. Производителями разработано подробное руководство по установке каждого вида котла.

Напольный поставить проще, несмотря на то, что тяжелее по весу и больше размером. Для настенного нужны специальные кронштейны. Они идут в комплекте к прибору. Схема подключения настенного котла к системе отопления указана в инструкции к прибору

Самое важное — выбрать правильно место установки котла, при этом предусмотреть, как будет выполнен подвод труб к котлу. Выбирая местоположение агрегата, учитывают не только удобство в обслуживании

Нужно соблюдать нормы и требования, которые предъявляются к газовым приборам. Их выполнение является гарантом эффективности и безопасности пользования отопительным агрегатом

Выбирая местоположение агрегата, учитывают не только удобство в обслуживании. Нужно соблюдать нормы и требования, которые предъявляются к газовым приборам. Их выполнение является гарантом эффективности и безопасности пользования отопительным агрегатом.

Два основных правила, которые нужно соблюдать:

Помещение, где будет установлен котёл, нужно обеспечить окном, либо форточкой, которые можно легко открыть при необходимости.
Рядом с газовым агрегатом нельзя размещать каких-либо приборов или предметов.

Схема подключения напольного котла предусматривает тщательную подготовку основания. Настенный котёл располагают на высоте от 80 см от пола, не ближе полуметра от стен. Это стандартные требования безопасности эксплуатации.

Чтобы знать, как правильно подключить двухконтурный котёл, нужно познакомиться с условиями, которые требуются для устройства дымохода и системы вентиляции.

Очень упрощают задачу турбо котлы, которые не требуют установки громоздких дымоходов и вытяжных систем. Этот вид котлов сегодня приобретает всё большую популярность. Особенность турбо котлов заключается в устройстве принудительного вывода отработанных газов и одновременного притока уличного воздуха, по типу «труба в трубе». Это наиболее безопасная система, так как позволяет ставить газовые агрегаты практически в любых помещениях.

Есть ещё один вид: напольные парапетные котлы. Это бездымоходные энергонезависимые агрегаты. Их используют там, где невозможно соорудить большой дымоход. У парапетных котлов закрытая камера сгорания, она полностью изолируется от помещения. У таких котлов циркуляция теплоносителя происходит самотёком, без электрического насоса. Это их основное отличие от турбированных котлов с коаксиальным дымоходом.
