Толщина теплого пола под плитку: какая должна быть толщина слоев пола

Рекомендации по монтажу

Если вы решили использовать пленочную конструкцию, то использование состава для стяжки не желательно. Тут следует использовать специальный клей для плитки. На нем элементы и фиксируются. Естественно, толщина слоя при этом должна быть минимальной, а верхняя часть пленочного пола должна быть видна. Далее, можно укладывать плитку. Сперва нужно дождаться, когда предыдущий слой клея высохнет. Такой способ монтажа плитки позволит избежать отслаивания напольного покрытия.

Технология укладки нагревательных матов электрического теплого пола

https://youtube.com/watch?v=fY3jneItmIs

Материалы По Теме:

Сухая стяжка своими руками – преимущества и недостатки технологии, пошаговый план работ

Как сделать черновую стяжку пола – руководство по технологии работ

Обзор ГВЛ для пола – передовой материал для сухой стяжки

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

1. Составление чертежа и схемы укладки;
2. Подготовка основания;
3. Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
4. Подключение и пробный пуск системы;
5. Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Один из вариантов реализации схемы укладки

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

• Удалить мусор и пыль;
• Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
• Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
• В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Памятка об использовании фольгированной теплооотражающей подложки

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

• Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
• Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
• Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
• Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

• Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
• Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
• Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

1. Провода подвести к блоку терморегуляции;
2. При необходимости использовать штатные соединители;
3. Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

Подключение к терморегулятору

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

После изучения рекомендованной инструкции по монтажу своими руками пленочного теплого пола, можно сказать, что все работы вполне можно выполнить самостоятельно. При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и будет хорошим дополнением к отопительной системе.

Уважаемый читатель, не оставайся безучастным, поделись своим мнением о статье или расскажи о своем опыте эксплуатации описанной системы обогрева.

Материалы По Теме:

Все о кабеле для теплого пола – виды, характеристики, правила выбора и монтажа

Все об устройстве электрического теплого пола в вашем доме – от выбора системы до монтажа

Монтаж электрических теплых полов – технология укладки

Можно ли стыковать трубы друг с другом?

Если укладывается водяной пол из медных труб в стяжку, то придётся произвести стыковку труб друг с другом. Это сделает конструкцию надёжней и долговечней. При монтаже полипропиленовых изделий, соединение осуществляется при помощи пайки, а в случаи с полиэтиленовым контуром, стыковка делается сваркой термостойкой муфты.

Труднее дело обстоит при соединении фитингами труб РЕ-Х и PE-RT. Установка пресс-фитингов допустима, но нежелательна, так как возможна протечка. А вот, для подсоединения трубопровода к коллекторному узлу без пресс-фитингов не обойтись.

Важно! Соединение контуров с использованием пуш- и компрессионных фитингов запрещено. Это относится и к цанговым соединителям для ПНД

Лучше брать для тёплого пола гибкий трубопровод, одним цельным куском. Это надёжнее и практичнее, так как при протечке, ремонт нижнего этажа обойдётся дороже.

Тёплый пол — современная система отопления, которая при правильном выборе материала, и точности вычислений расстояния для укладки петель, способна создать идеальный микроклимат в доме.

Необходимые параметры

Универсальной цифры толщины стяжки нет. Этот показатель определяют с учётом таких факторов, как тип грунта, если это частный дом, учитывают и предназначение комнат. Также есть и другие нюансы вроде материала и особенностей арматуры.

На рынке строительных материалов присутствуют смеси, которые позволяют сделать не слишком толстую заливку. С помощью этих составов получают ровную поверхность, подходящую для дальнейшей установки финиша.

В общем, толщина стяжки для водяного тёплого пола должна скрыть каждый элемент системы. На показатель влияет и диаметр труб, диаметр которых должен составлять до 2,5 см. Из этого можно сделать вывод, что достаточно стяжки в 5-7 см толщиной.

Но применение системы отопления способствует расширению слоя бетона и финиша. Поэтому потребуется стяжка, не допускающая значительной деформации финишного покрытия и сохраняющая показатели теплопроводности.

Большинство специалистов утверждают, что в слишком толстой стяжке нет необходимости, но над трубами должно лежать до 5 см смеси. Превышение этого показателя приводит к большим затратам энергии и трудностям с контролем интенсивности обогрева.

Важно, чтобы заливка могла скрыть трубы Источник www.ivd.ru

Допустимый минимум

Есть определённые стандарты по поводу того, как должны обустраивать стяжку:

1. Если смесь такая, что выровняется сама, то хватит 2 см.
2. Если применяется цементный раствор, то потребуется толщина в 4 см.

При несоблюдении правил рекомендуемой толщины, пол будет не таким прочным и прослужит не так долго, как нужно.

Перед тем, как залить тёплый пол, устраняют видимые неровности, также потребуется черновая стяжка.

Если помещение предназначено для повышенной нагрузки, то нужно брать показатели выше указанных. Это необходимо при ремонтных работах, проводимых в ванной, на кухне или в техническом помещении.

Особенности заливки тёплого пола

Прежде чем заливать стяжку, нужно провести гидравлическое испытание. Допустимым давлением считаются показатели в пределах 0,3МПа.

Для получения качественного бетонного основания желательно пользоваться цементом М400 и пластификатором.

Проверять, насколько хорошо работает система отопления в полу, можно через 4 недели после монтажных работ. Сначала температура должна быть не выше 25°C. Потом её можно постепенно повышать на 5°C до достижения оптимальной величины.

Перед заливкой проверяется состояние труб Источник i.ytimg.com

Минимальная и максимальная толщина стяжки под тёплый пол

Минимальная толщина

Толщина стяжки тёплого пола

СНиП указывает 20 мм, однако, это относится к металлоцементной стяжке. Если не использовать армирование, то профессионалы рекомендуют высоту стяжки, не менее 40 мм (при условии, что диаметр водяной трубы, не превышает одного дюйма (25 мм)). Это связано с тем, что маленькая толщина не сможет обеспечить необходимую прочность напольного покрытия. Конечно, для тонкой стяжки тоже есть свои условия, в их числе:

— Наличие уже имеющегося чернового пола;

— И так называемая черновая стяжка (позволяющая вести дальнейшие работы на ровной поверхности).

Тонкий слой недопустим в технических помещениях, типа гаража, и комнатах с более интенсивными нагрузками, например, кухни, ванны, прихожей.

Иногда застройщики предлагают выравнивать перепады уровня пола, за счёт толщины. Последствия — неоднородный прогрев. У моего коллеги так и было. Перепады уровня в одном из помещений достигали 13 см(!). Он не дал согласие, и строители «решали» проблему с помощью подсыпки щебня, песка, керамзита, а также отбойного молотка.

Максимальная толщина

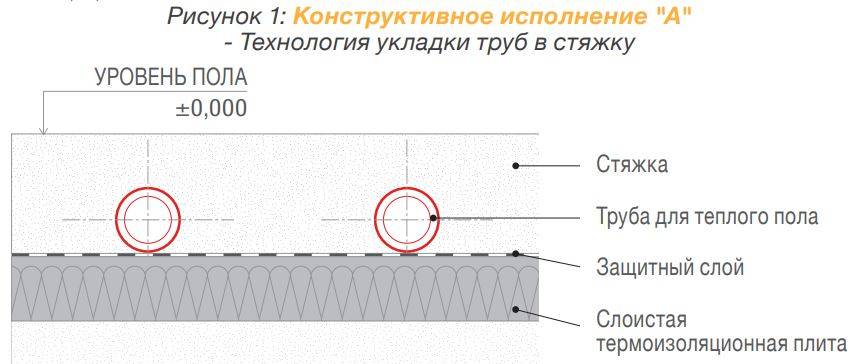

Укладываем трубы

Точного определения цифры, того, какую необходимо делать максимальную толщину пола для стяжки, ни один нормативный строительный документ, не даёт. Однако есть нормы, позволяющие оптимально рассчитать распределения тепла. Так в жилых помещениях бетонные покрытия, под которыми проложены водяные коммуникации, должны выдерживать статическую нагрузку в 2 кН/м².

Это подразумевает то, что стяжка над трубами, должна быть не меньше 45 мм. При использовании армирования, например, проволочной сетки с ячейками 100 х 100 мм и диаметром в 3 мм, толщину стяжки можно уменьшить на 10 — 15 мм.

Исходя из них, СНиП 3.04.01-87 считает, что для стандартного водяного пола оптимальным будет слой в 55 — 65 мм (в этом показателе учтено и напольное покрытие).

Эксперты рекомендуют придерживаться следующего соотношения, в котором от диаметра водяной трубы зависит толщина раствора:

• Для трубы МВ 12 – 60 мм;
• Для трубы МВ 17 – 65 мм.

Учитывая возможные нагрузки, для жилья, не рекомендуется превышать 100 мм. В нежилых помещениях, например, кафе-ресторанах, автосалонах, фитнесах и тому подобных – не больше 200 мм. А толщина в 300 мм используется в производственных помещениях, ангарах и т.п.

Неизбежное утолщение стяжки может быть оправданно в нескольких случаях:

• Если фундамент строения одновременно является полом. В этом случае, например, моностяжка в 150 мм будет элементом общей несущей конструкции;
• При устройстве тёплого пола в помещении с усиленной нагрузкой (тот же хозблок или гараж).
• При обустройстве пола на пучинистых и проблемных грунтах.

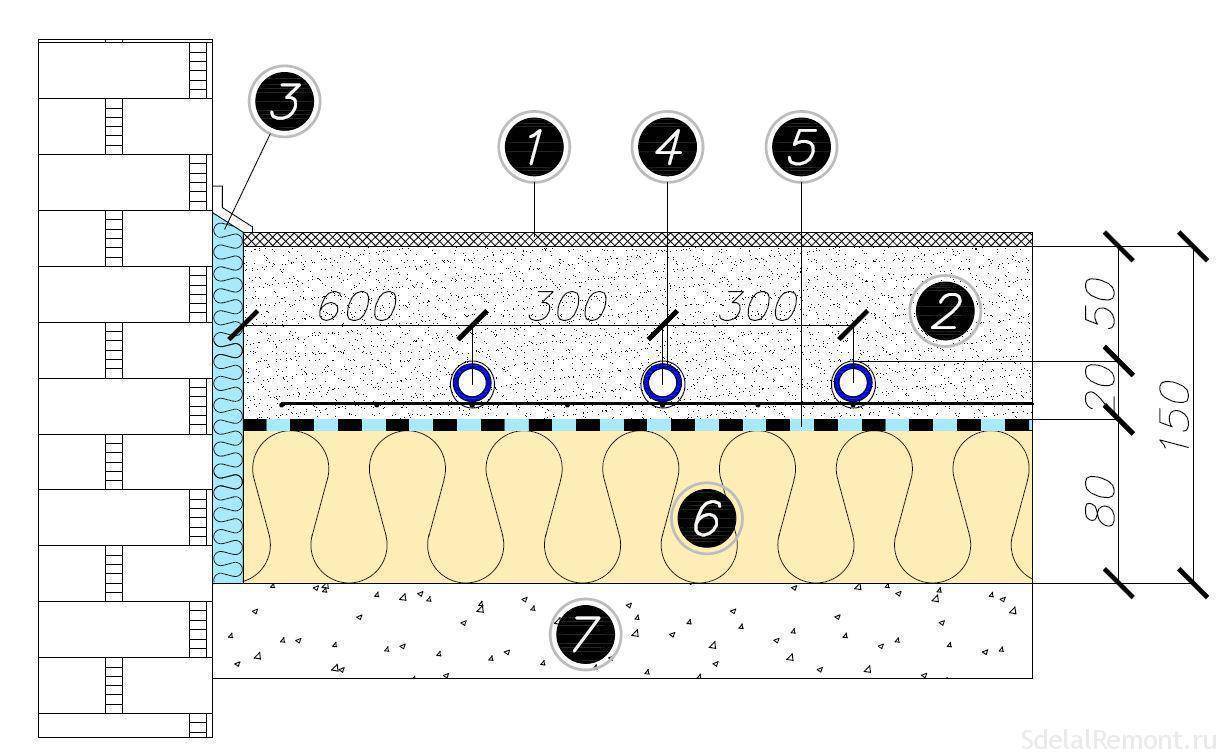

Схема тёплых полов

Толстая стяжка помимо дополнительных капитальных затрат, сулит ещё некоторые казусы. В их числе: более длительное время прогрева и повышенные расходы на энергоносители.

На этом пока всё. Надеюсь, информация будет полезной. Да, ещё добавлю: некоторые компании предлагают на своих сайтах «калькуляторы расчёта толщины стяжки», однако, зачастую производители труб для тёплого пола (Valtec, Herz,  Stamar и др.) рекомендуют разные параметры толщины.

Читайте, спрашивайте, подписывайтесь в блоге. Отправляйте ссылки друзьям и знакомым. Успехов и оптимальной толщины стяжки Вашему тёплому полу!

Цитата мудрости: Не теряйте чувство юмора. Юмор для человека то же, что аромат для розы.

https://youtube.com/watch?v=VuiEDOROFNU%2520

Устройство стяжки

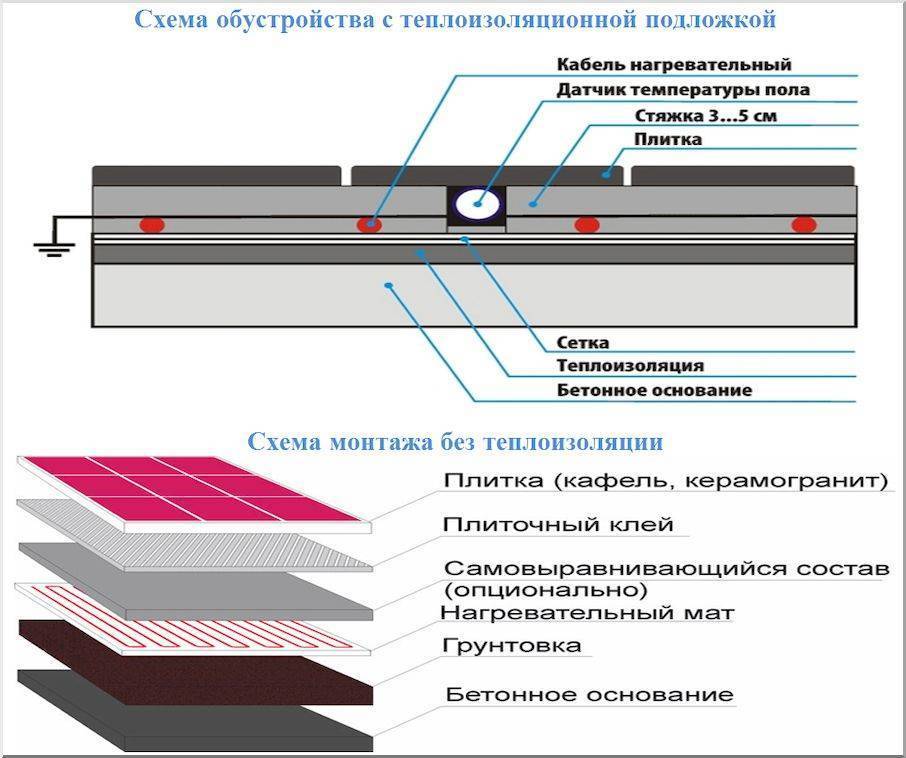

На рисунке показано устройство «пирога» кабельного теплого пола

Стяжка является бетонным слоем, который наносится на основание для его выравнивания или сокрытия других элементов перед финишной отделкой. Нужно отметить, что она может быть выполнена не только из цементного раствора, но и при помощи специальных смесей.

Стандартное устройство «пирога» является таким:

1. Гидроизоляционный слой.
2. Тепловая изоляция.
3. Армирующая сетка.
4. Теплый пол.
5. Стяжка.

https://youtube.com/watch?v=TRuPMZCgOyo

В зависимости от того, какой конструкцией обладает ваш теплый пол, устройство «пирога» может меняться. Например, первый слой наносится на черновой пол, для того чтобы его выровнять. Следующая стяжка наливается на утеплитель. Последний слой уже монтируется на теплый пол. Сделать работу своими руками несложно, нужно только соблюдать технологию заливки.

Теплый пол: кабель или маты? Что лучше?

Кабель с стяжку — для чего он?

Теплый пол в стяжку — это отдельный кабель, который укладывается на черновой пол, а сверху заливается цементно-песчаной смесью(бетонной стяжкой). Сверху на нее кладут напольное покрытие.

Такую систему можно включать примерно через месяц после укладки, а уровень пола при её монтаже несколько поднимается — примерно на 3-5 сантиметров. Но у неё есть и преимущества: 1. Эффективна в холодных помещениях

Кабель в стяжку, как правило, имеет более высокую мощность, чем маты. Поэтому он сильнее прогревает покрытие и прекрасно обогрее помещение, где высокие теплопотери: балкон, лоджия, терраса, склад и т.п.

2. Применяется во влажных помещениях

Влажные помещения так же могут нуждаться в более сильном обогреве. В этом случае, теплый пол может снизить влажность и избавить помещение от плесени и грибка.

3. Замена основного отопления

Мощные кабельные системы вполне могут заменить собой батареи центрального отопления — это особенно удобно в загородных домах, где отопление полностью автономно. в таком случае, неплохо установить терморегулятор с двумя датчиками: температуры пола и воздуха. Такой прибор будет контролировать, чтобы температура в комнате не превысила комфортный уровень.

4. В системах антиобледенения

Греющий кабель так же применяется для удаления наледи со ступеней, крылец, дорожек — для этого он так же заливается бетоном. Маты с этой задачей вряд ли справятся.

Таким образом, обогрев холодных помещений и основной обогрев комнаты — главные сферы применения кабеля в стяжку.

Как использовать нагревательные маты?

Большинство из нас всё же покупает теплый пол для обогрева небольшого участка в квартире, как правило, покрытого кафельной плиткой: ванноя комната или санузел, кухня, прихожая, балкон.

Если речь не идет об основном отоплении, можно использовать маты. Они представляют собой сетку, на которой закреплён тот же греющий кабель — как правило, более тонкий и меньшей мощности.

Основные особенности данных систем:

1. Не нужно укладывать теплоизоляцию и стяжку

Маты укладываются прямо на загрунтованную поверхность пола, а сверху заливаются тонким слоем плиточного клея. Клей быстро высыхает(примерно 14 дней) и не создают дополнительную ступеньку на полу.

2. Не нужно рассчитывать шаг укладки

В случае с матами, мам не нужно самостоятельно рассчитывать, на каком расстоянии будут располагаться витки кабеля и крепить его на монтажную ленту: кабель уже закреплён на сетке, осталось только рассчитать площадь пола и выбрать нужный комплект.

3. Только для комфортного подогрева поверхности

Как уже говорилось, маты не могут заменить радиаторы отопления. Поэтому, при установке, например, в коттедже, Вам придётся придумывать дополнительные источники тепла: радиаторы, конвекторы и т.п.

Итак, если Вам нужно просто подогреть поверхность пола под ногами, то можно использовать маты. Они прекрасно монтируются и не поднимают пол.

Определяем уровень полов

Итак, друзья.

Мы поняли, что без стяжки не обойтись. Но какой толщины она должна быть?

Чтобы это понять нужно сначала определить начальную точку отчета на полах. Для этого нужно определить уровень полов. В самой верхней точке слой стяжки будет минимальный, соответственно — в самой нижней точке — максимальный.

Если у вас имеется лазерный уровень, то определить уровень не проблема. При помощи рулетки и лазерного луча находим самую высокую точку. Этот размер переносим на стену и чертим линию по периметру помещения. От этой линии нам необходимо отнять минимальную толщину стяжки и отбить линию, которая и будет уровнем стяжки.

Для контроля уровня полов нужно растянуть шнур по диагоналям и убедиться, что нет бугров. При наличии удалить их зубилом и молотком.

Если лазерного нет в наличии, то можно обойтись обычным пузырьковым строительным уровнем. Для этого ставим на стене метку и прикладывая уровень к стене отбиваем линию по периметру комнаты. С помощью рулетки находим определяем перепады полов и повторяем все операции, что и с лазерным уровнем.

Далее можно приступать к установке маяков.

Как видите определить толщину стяжки не очень сложно, но есть один нюанс. В зависимости от вида выбранной вами стяжки — будет варьироваться ее размер.

Влияние материала

Если осуществляется укладка плитки на пол или стены, то кроме влияния размера на подбор толщины, не меньшее значение при расчетах играет и материал изготовления плитки. Если, к примеру, рассматривать кафель, то по причине пористости им поглощается больший объем клея. А керамогранитом происходит поглощение клея в гораздо меньшем объеме, а значит при профессиональной укладке (особенно когда речь идет о более габаритных плитках) плиточный клей наносится в клеевой слой 1 миллиметр и на оборотную (тыльную) сторону.

Насколько является ровной тыльная зона не менее значимо. Нанесение более тонкого слоя потребуется для плоских поверхностей, а более толстый для рифленых оснований. Нужно помнить, что стены как правило требуют особого внимания ближе к потолку.

Технология заливки

Подготовка к работе

Перед тем как начать заливку своими руками, необходимо подготовить помещение. Учтите, что температура воздуха в квартире во время проведения работ должна колебаться в пределах от + 5 до + 25 градусов Цельсия. Естественно, основание нужно очистить от мусора и пыли. В противном случае раствор может лечь неравномерно, и у него будет плохая адгезия с поверхностью. Постарайтесь устранить все щели в основании. В случае надобности произведите черновую завивку основания.

Заливать раствор нужно только после того, как все контуры теплого пола будут уложены и проверена его работоспособность.

Во время подготовки нужно учитывать возможность расширения бетонной смеси под воздействием перепада температуры. Чтобы избежать растрескивания раствора после высыхания, необходимо обустроить деформационные швы. Для этого вы можете применить специальную демпферную ленту или жесткий утеплитель, толщина которого составляет не менее 1 см. Такой компенсационный шов следует сделать на всю глубину стяжки.

На фото показана укладка демпферной ленты перед стяжкой. Деформационные швы устраиваются также и в проходах между комнатами

Заливка теплого пола должна производиться только после тщательной подготовки основания. Перед использованием состава не забудьте проверить систему на работоспособность и отсутствие дефектов.

Что необходимо для обустройства стяжки?

Для работы вам понадобятся такие материалы:

• Цементный раствор или сухая смесь.
• Армирующая сетка или укрепляющий состав.
• Гидроизоляция.
• Утеплитель.
• Крепежные элементы.
• Емкость для размешивания раствора.
• Строительный миксер или дрель со специальной насадкой.
• Шпатель для разравнивания смеси.
• Плитка или другой отделочный материал для финишной обработки поверхности.

Армирующая сетка не должна иметь слишком маленькие ячейки. Плитка под теплый пол используется чаще всего. Естественно, выбирать этот материал тоже необходимо правильно. Укладывать его можно своими руками, соблюдая технологию выполнения работ.

Особенности заливки

Теплая стяжка обустраивается в несколько этапов:

1. 1. Укладка гидроизоляционной пленки, толщина которой обычно составляет 250 микрон. Стелятся полотна внахлест (20 см) друг на друга, а также с припуском на стену. Все стыки зафиксируйте армирующим скотчем.
   2. Монтаж утеплителя. Это тоже делается своими руками. Лучше использовать специальный материал с алюминиевым отражателем, который будет направлять тепло вверх.
   3. Закрепление демпферной ленты. Она фиксируется по краям, а также разделяет большую площадь на части.
   4. Укладка монтажной сетки. Именно на ней монтируются элементы теплого пола.
   5. Установка уровневых маяков. Они позволят налить раствор правильно и ровно.

1. Приготовление и заливка смеси. Состав нужно разводить так, как указано в инструкции на упаковке. В противном случае он может получиться слишком жидким или чересчур густым.
2. При надобности, слой можно укрепить армирующей сеткой. Она предотвращает повреждение стяжки после высыхания. Сетка обязательна, если слой имеет большую толщину.
3. Через сутки подсохший состав нужно будет накрыть полиэтиленом и оставить на 7 дней.

Если вы заливаете водяной теплый пол, то в трубах в этот момент должно быть давление.

Через пару недель после заливки раствора вы сможете укладывать плитку.

Минимальная стяжка

Согласно СНиП минимальная высота стяжки в конструкции пола может быть равна 2 см. Но здесь есть одна особенность, заключающаяся в том, что в зависимости от материала минимальная высота стяжки может быть разной. Если стяжка делается на основе металлоцемента, то слоя в 2 см будет вполне достаточно. Если никакого армирующего элемента в составе заливки не предусмотрено, то минимальная высота слоя не может быть меньше 4 см.

Заливка тонкого покрытия может быть осуществлена только при соблюдении нескольких условий, к которым относятся уже имеющийся черновой пол, выровненная черновой стяжкой поверхность и отсутствие арматуры. Тонкую стяжку не рекомендуют использовать в помещениях технического назначения, а также там, где механическая нагрузка на полы очень высока. В квартире к числу таких комнат относятся кухня, ванная и прихожая – здесь специалисты советуют заливать довольно толстую стяжку.

Тонкая стяжка применяется для создания выравнивающего слоя, необходимого для дальнейшего проведения работ. Последовательность работ на ровном грунтовом покрытии выглядит следующим образом:

• Насыпается слой из щебня и песка, выравнивается и качественно уплотняется;
• Укладывается гидроизоляция, в качестве которой подойдет простая полиэтиленовая пленка;
• Устанавливается армирующая сетка и выставляются маяки;
• Заливается сам бетонный раствор.

Минимальная толщина стяжки пола с применением армирующей сетки не может быть меньше 4 см. Из-за наличия сетки и небольшой высоты стяжки бетон, используемый для заливки, должен быть изготовлен из щебня мелкой фракции. Соблюдение этого требования позволит залить раствор тонким слоем, а итоговая стяжка получится достаточно прочной. Для повышения прочности покрытия рекомендуется добавлять в раствор специальные пластификаторы.

Технология укладки

Если в помещении будет расположена мебель крупных размеров, не рекомендуется делать разводку труб на участках ее установки. Это может стать причиной неравномерного распределения тепла на поверхности. Последовательность действий при монтаже теплого напольного покрытия:

1. подготовка основания;
2. монтаж сопутствующего оборудования;
3. настил гидроизоляции и крепление утеплителя для теплых полов;
4. обустройство нагревательных элементов на жестком основании, в качестве которого выступает металлическая сетка;
5. стяжка.

Поверх бетонного раствора можно выполнять отделочные работы. При утеплении пола в деревянном доме необходимо сначала соорудить черновое основание:

• поверхность изолируют влагостойкими материалами;
• настилают доски на обрешетку;
• крепят гидроизоляцию;
• производят монтаж теплоизоляции, тогда в большие морозы вода в трубах не замерзнет;
• затем выполняют обустройство напольной водяной теплосистемы — располагают коммуникации.

Для водяных теплых систем нагрева нужно подготовить следующие инструменты и материалы:

1. фитинги;
2. вентили;
3. коммуникации;
4. сопутствующее оборудование: коллектор, насос, котел;
5. армировка металлической сеткой;
6. демпферная лента, выполненная из вспененного полиэтилена толщиной 10 мм;
7. гидро-, теплоизоляция;
8. строительный скотч;
9. перфоратор и набор крепежа;
10. строительный уровень.

Как выполняется расчет тепловой нагрузки на отопление

Непосредственно перед укладкой теплого напольного покрытия рекомендуется уточнить, какая температура является комфортной для стоп. Этот показатель определяется разновидностью материала поверхности. Например, для обогрева плитки оптимальная температура воды в трубах отопительного контура составляет +26 °С. Необходимо определить и длину контура, опираясь на габариты коммуникаций. Так, для труб диаметром 20 мм монтируют контур протяженностью до 150 м.

Коммуникации прокладывают в помещении с шагом в пределах 16-32 мм, данный параметр соответствует значению диаметра труб. Например, если размер сечения составляет 16 мм, коммуникации следует укладывать с таким же шагом. С учетом диаметра труб и расстояния между ними определяется достаточная нагрузка (Вт/м²). Если планируется монтаж теплого напольного покрытия, необходимо сделать проект и расчет, как и при установке любой другой системы отопления. Главные параметры, которые вычисляют:

• расчет потерь тепла;
• средняя температура контура;
• плотность теплового потока.

После вычисления достаточного диаметра коммуникации определяется толщина стяжки для теплого пола. При выборе котла расчет мощности с учетом всех отопительных контуров объекта является наиболее важным критерием.

Подготовка основания

Чтобы обустроить эффективную систему теплого пола, рекомендуется придерживаться инструкции. Начинают работы с демонтажа старой черновой основы и очистки поверхности от пыли и сора. При необходимости пол выравнивают.

Монтаж коллектора

Этот узел целесообразно устанавливать, если планируется подключать несколько контуров. Правильное расположение коллектора — на стене. Количество выходов оборудования должно соответствовать числу выводов коммуникаций. Предпочтительное место установки — вблизи выводных участков труб на высоте 50 см от поверхности пола. Оборудование часто прячут в ящик или делают нишу в стене. Чтобы подвести коммуникации, используют угловой фиксатор.

Утеплитель

На черновое основание настилают гидроизоляция, стыки закрепляют строительным скотчем. Сверху монтируют теплоизоляционный материал. По периметру помещения вдоль стен прокладывается приспособление, компенсирующее расширение стяжки при нагреве. Речь о демпферной ленте. Нужно помнить, что для крепления любых элементов системы теплого напольного покрытия (материалы при производстве многослойных коммуникаций и пр.) применяется специальный термостойкий клей. Сверху теплоизоляции настилается влагостойкий материал.

Нагревательные элементы

Непосредственно монтаж водяного теплого пола начинается после того, как на слой верхней гидроизоляции будет уложен сетчатый материал. На нем допускается крепить трубы. Их укладывают, руководствуясь любой существующей схемой (спиралеобразный контур, прямые линии с витками у противоположных стен и т. д.). Для фиксации используют хомуты. Затем коммуникации подключают к коллектору. Выполнив проверку системы теплого напольного покрытия на предмет наличия протечек, конструкцию закрывают бетонным раствором. Смесь для стяжки готовят из цемента и песка в соотношении 1:3.

Что такое стяжка и для чего она нужна

Согласно СНиП 2.03.13-88, стяжка — это специальный слой, который соединяет черновое основание пола с финишным напольным покрытием. Основным предназначением стяжки является:

• выравнивание поверхности
• скрытие инженерных коммуникаций
• придание жесткости полу
• в некоторых случаях стяжка может выступать финишным покрытием. Например в помещениях технического назначения.

С помощью стяжки также можно поднять уровень полов до нужного. От того, насколько грамотно будет сделана стяжка зависит долговечность вашего пола. В зависимости от ситуаций, стяжки могут различаться:

1. Мокрая стяжка
2. Полусухая стяжка
3. Сухая
4. Самовыравнивающаяся стяжка (наливные полы)

В строительном своде правил рассмотрен каждый случай с указанием минимальной и максимальной толщины.

Устройство тёплого пола

Для того чтобы иметь представление о том, какой толщины должен быть теплый водяной пол, необходимо знать его устройство. Именно отличное знание технологии монтажа подобной системы отопления позволяет правильно установить все системы, а также отрегулировать температуру в помещении с тем, чтобы уровень комфорта в нём был оптимальным. При этом стоит иметь в виду, что какая толщина пирога утепленного покрытия, применяемого для изготовления теплого водяного пола, обычно указывается в инструкции к нему.

Устройство водяного теплого пола

Он может быть электрическим или водяным. В результате появляется возможность для дополнительного отопления того или иного помещения при условиях надёжной защиты всех элементов тёплого пола.

Если брать непосредственно все слои тёплого пола в отдельности, то он состоит из:

• утеплителя;
• полиэтиленовой плёнки;
• арматурной сетки, которая может и отсутствовать, но с ней пол будет прочнее;
• трубопровода;
• бетонной стяжки.

Устройство электрического теплого пола

Каждый слой играет свою роль, поэтому, какая толщина заливки теплого пола должна быть в том или ином случае, можно узнать, только сложив толщину каждого слоя такого пирога. При этом всегда стоит помнить о том, что каждый слой имеет своё функциональное предназначение, например, утеплитель позволяет экономить на нагреве воды, а также более эффективно распределять тепло по зданию. Если ошибиться с его монтажом, то понять, какая толщина теплого водяного пола будет оптимальной, станет весьма сложно.

В любом случае, прежде чем начинать выполнение работ, стоит проконсультироваться со специалистом, имеющим опыт их проведения. Дело в том, что правильный монтаж описываемого «пирога» — достаточно тонкое дело и если его неправильно выполнить на каком-либо этапе, можно ненароком испортить всю работу, а это лишние затраты времени и денег. Если же специалиста, знакомого вам, у вас нет, внимательно изучите инструкцию к тому или иному виду данной отопительной системы. Это поможет вам определить, какая толщина теплого пола будет оптимальной именно в этом помещении.

Толщина стяжки для теплого водяного пола
