Ремонтируем электролобзик своими руками

Выбор профессионального или бытового прибора

Основное отличие профессиональных электролобзиков от бытовых — это высокая износоустойчивость и более интенсивная работа. Их можно эксплуатировать по 10 часов, меняя насадки и обрабатывая разный материал. При этом качество результата не снижается. Если только мастер не устанет и не начнёт делать ошибки. При использовании бытового инструмента необходимо через каждую треть часа делать перерыв не менее 10 минут. И работать не более 3–4 часов в день. Как правило, для бытового пользования электролобзиком этого хватает.

При выборе более мощного инструмента учтите, то с увеличением этой характеристики растёт и вес. Самый подходящий вариант для быта — это лобзики с мощностью от 500 до 650 Вт. Они позволяют достигать толщину пропила в древесине до 70 мм и в металле до 5 мм. Если вам нужны показатели в 160 мм по дереву и 35 мм по металлу, то берите более мощный электролобзик.

Лучшие электролобзики по надежности

В рейтинг электрических лобзиков для дома входят модели, которые могут резать разные материалы. Они безопасны, просты в работе. Их можно быстро разобрать и собрать.

Makita 4329 450 Вт

В инструменте есть настройка частоты хода. Место реза очищается подключенным пылесосом. Алюминиевая литая подошва. Глубина пропила древесины – 65 мм, стальных сплавов – 6 мм.

BOSCH PST 900 PEL 620 Вт

Электролобзик имеет быстрозажимное крепление пилки, настройка частоты хода, подсветку, антивибрационную систему. Очистка места реза: сдув опилок, подключение пылесоса. Стальная, штампованная подошва. Глубина пропила стальных сплавов – 8 мм, алюминия – 15 мм, древесины – 90 мм.

ЗУБР Л-570-65 570 Вт

В лобзике можно настраивать частоту хода. Подошва штампованная. Место реза очищается сдувом опилок. Есть возможность для очистки подключать пылесос. Глубина пропила стальных сплавов – 8 мм, цветного металла – 10 мм, древесины – 65 мм.

Фиолент ПМ 5-750Э М 750 Вт

Модель с возможностью настройки частоты хода и литой подошвой. Место реза очищается сдувом опилок и подключением пылесоса. Глубина пропила древесины – 135 мм, алюминия – 20 мм, стальных сплавов – 10 мм.

Интерскол МП-55/500Э 500 Вт

Модель с опцией: настройка частоты хода. Есть защитный щиток. Штампованная подошва. Место реза очищается подключением пылесоса. Глубина пропила стальных сплавов – 6 мм, алюминия – 10 мм, древесины – 55 мм.

Устройства натяжения для фигурных резов

Для выполнения очень тонких и точных фигурных резов можно сделать станок из электролобзика с системой натяжения пильного полотна. Идея создания своими руками состоит в следующем:

1. Используется очень тонкая пила, в идеале – для ручного лобзика.
2. К штоку электроинструмента присоединена струбцина, которая будет натягивать режущее полотно.
3. Система стабилизации траектории движения будет регулировать как одну свободу хода, так и две (горизонталь и вертикаль).

В качестве натяжного блока применяется струбцина ручного лобзика, к которой изготавливается переходник, в свою очередь вставляемый в зажимное приспособление штока электроинструмента. Для обеспечения регулировки одной свободы движения применяется пара уголков и болт. Результат реализации идеи представлен на следующем фото.

Пила обеспечивает четко вертикальное движение, можно создать хорошее натяжение, однако в горизонтальном направлении есть обязательное биение. Полотно идет с подхватом, двигается не по прямой.

Развитие данной идеи – на следующем фото. Здесь двигается фиксирующая траекторию деталь, а металлическая струбцина обеспечивает жесткость конструкции и механическое сопротивление.

Система стабилизирована в двух степенях свободы, сделанный с ее помощью рез – аккуратный и точный. Применяя шнур с алмазным покрытием для ручного лобзика, можно резать стекло без формирования неаккуратных сколов на краях.

Шаги ремонта

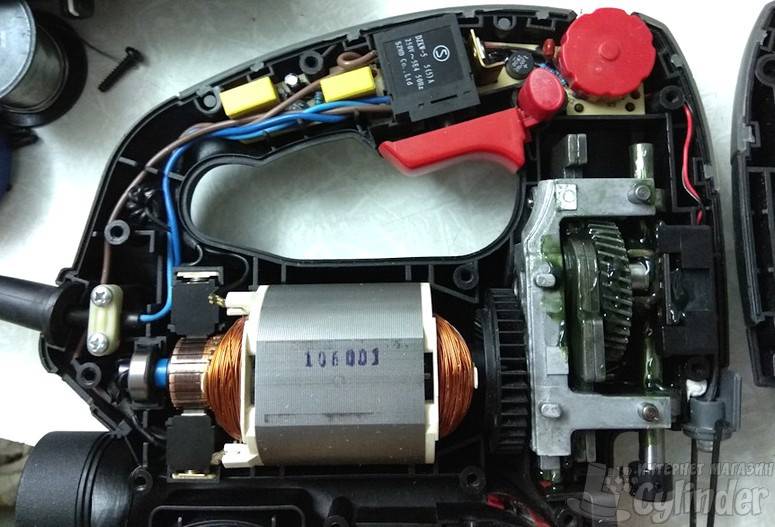

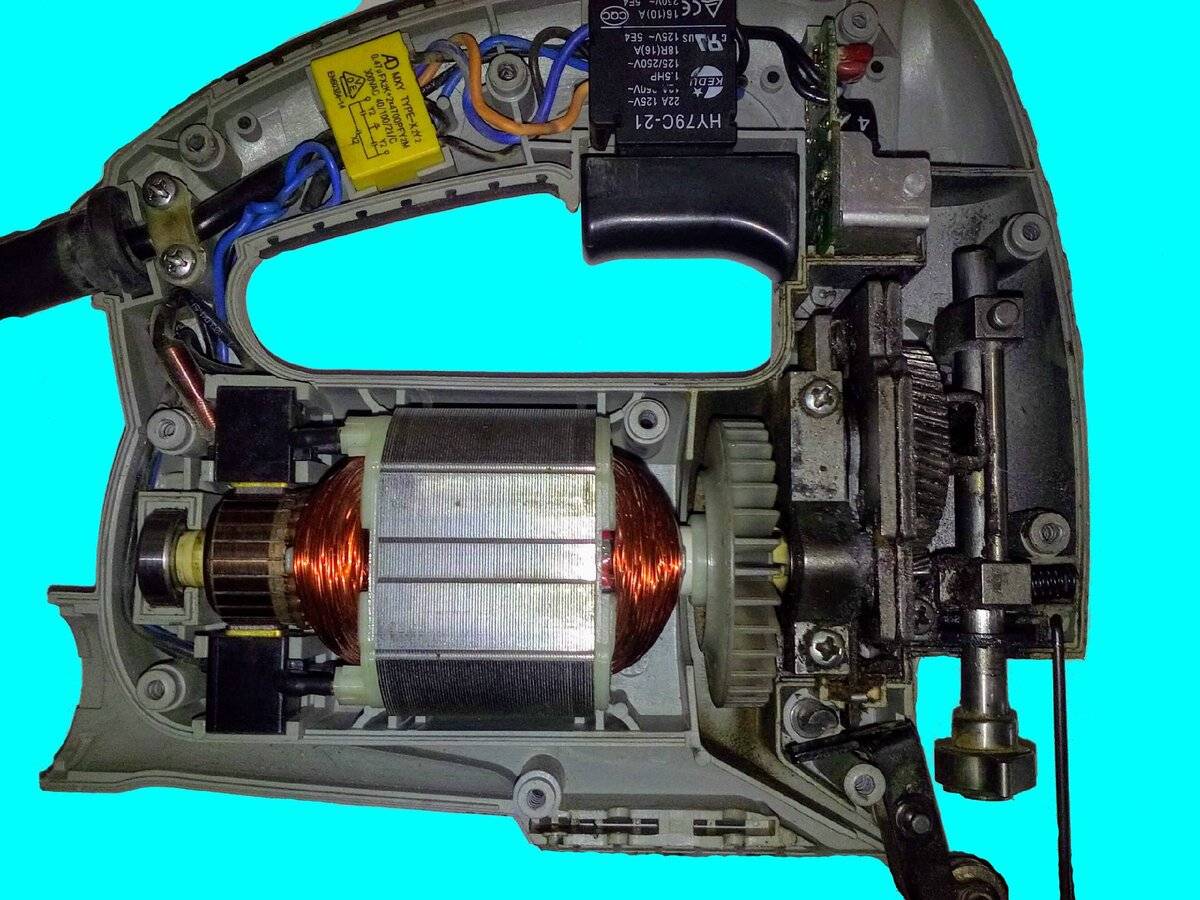

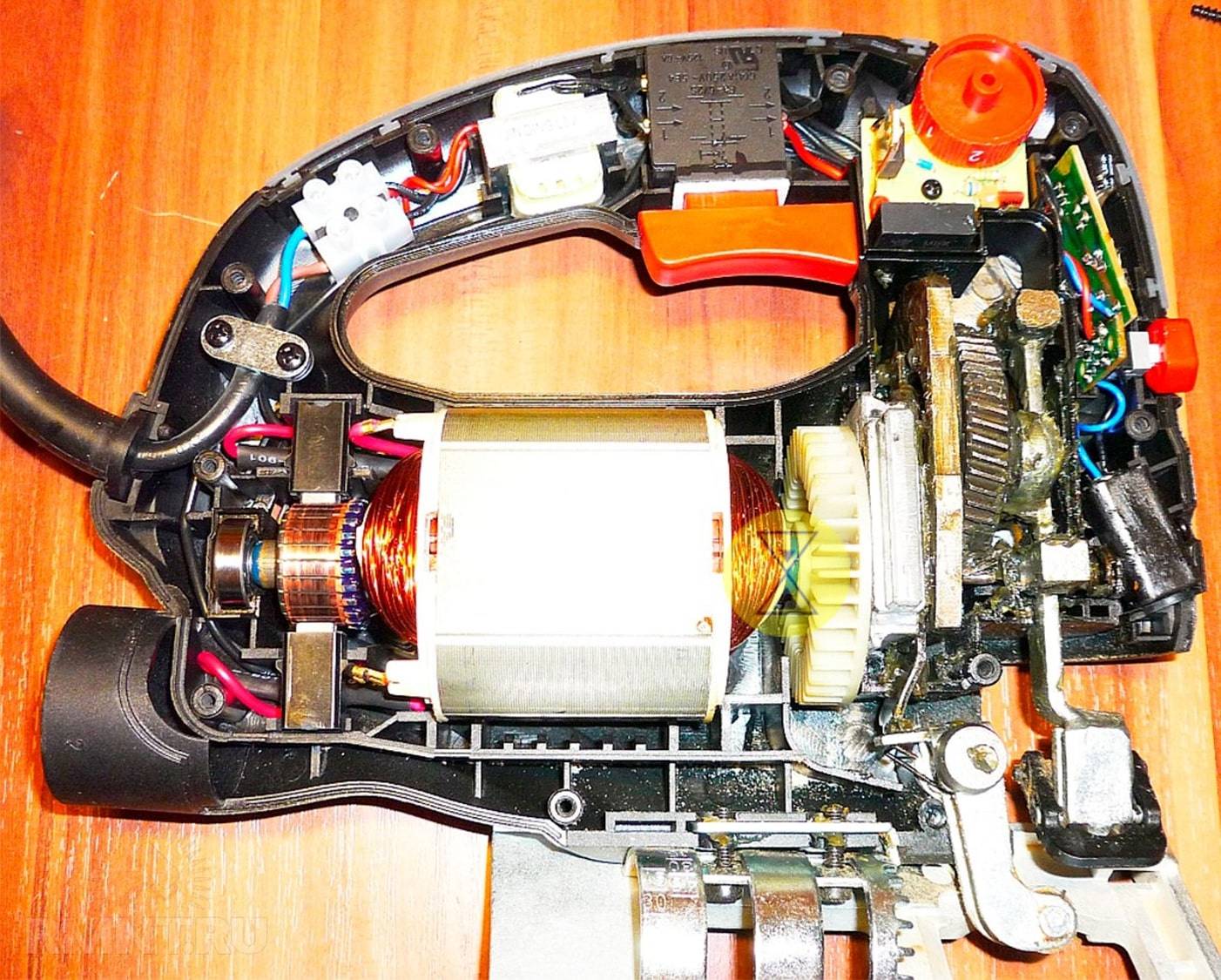

Разобрать инструмент несложно. Корпус разделяется на две половинки, открывая доступ ко всем частям механики. Первым делом нужно удалить загрязнения и заменить смазку, после чего можно приступать к ремонту.

Замена втулок штока

Отметим сразу, запасных частей в магазинах нет. Можно найти соответствующую деталь, приобретя на барахолке сломанный инструмент. Часто подходят детали от других приборов и механизмов. К примеру, лобзики с круглым выходом штока отремонтировать проще всего. Подбирается круглая втулка, при надобности увеличивается внутренний диаметр набиванием на конус. Данный ремонт позволяет ликвидировать биение и люфт штока, улучшить качество реза.

При необходимости изготавливаются и уникальные фиксирующие обоймы (зависит от модели лобзика). При установке их в корпус в качестве небольших подкладок можно использовать медную фольгу.

Замена штока

У недорогих моделей электролобзика шток представляет собой тонкую металлическую пластину сложной формы. При чрезмерной нагрузке он может просто лопнуть. Деталь заменяема, некоторые модели лобзиков совместимы с другими. Устройство нужно аккуратно разобрать, фиксируя процесс на фото, чтобы провести обратную сборку. Затем со снятой деталью пойти на рынок или в магазин. После чего установить деталь и наложить смазку.

Замена щеток

К большинству моделей лобзиков, если речь не идет об откровенно бюджетных, в комплекте поставляется пара съемников. Для их замены достаточно открыть корпус: в задней части двигателя, на контактном блоке сразу видны нужные элементы. Ремонт элементарен: старые детали аккуратно извлекаются, контактные площадки очищаются от пыли, протираются спиртом. После этого достаточно установить новые щетки.

Замена пусковой кнопки с регулятором оборотов

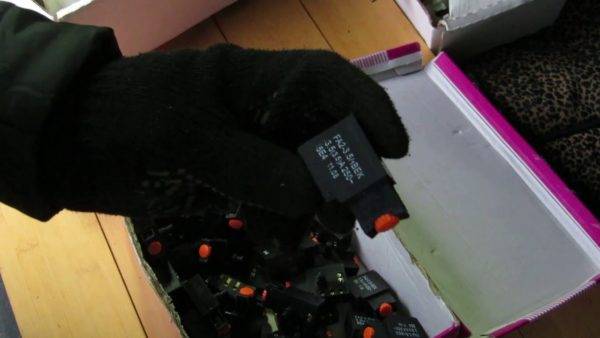

Приобрести деталь для замены можно как в специализированных пунктах, так и в магазинах, занимающихся продажей запчастей для электронных устройств. Корпус лобзика открывается, соответствующая деталь освобождается от подводов проводов. Делать это зачастую нужно после откручивания винтов клеммников. Пользоваться паяльником современные модели не заставляют. После удаления старой, новую деталь ставят и подключают.

Разборку корпуса и демонтаж кнопки лучше делать перед походом в магазин, чтобы купить точно такую же деталь по посадочному месту.

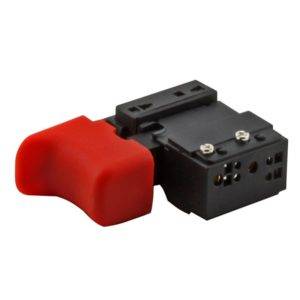

Пусковая кнопка электролобзика

К достаточно редким поломкам относится выход из строя термопредохранителя двигателя. Деталь заменяется. Могут наблюдаться искрения, что говорит не только о сильной нагрузке, но и об износе щеток и отсутствии смазки. Поэтому периодическое обслуживание – залог надежной работы электролобзика.

Крепление

Фиксацию пильного полотна, как упоминалось выше, осуществляют тремя видами фиксирующих механизмов:

Быстрозажимной. Из названия видно основное преимущество – быстрая смена режущего инструмента. Но отмечены недостатки:

• Механизм работает только с «родными», специально для него разработанными, видами хвостовика. Другие типы не подойдут.
• Есть ограничения по геометрическим параметрам пилок, – по ширине и толщине.

• механизм, – пластиковая ручка-колодка (рычаг), оттягивается внутрь лобзика, освобождается шток;
• вставляется пилка до упора, хвостовиком в прорезь;
• колодка отпускается, – пильное полотно зафиксировано.

2. Колодочное винтовое крепление. Кстати, надо отметить, – для этой системы подходят все виды хвостовиков. Порядок установки пилки:

• фиксирующие винты должны быть ослаблены, – защитный кожух сдвигается и ключом откручиваются (два-три оборота) резьбовые элементы;
• в паз (прорезь), режущей частью от лобзика, в направлении распила, устанавливается пилка;
• винты (расположены фронтально, снизу инструмента) затягиваются шестигранным ключом (должен идти в комплекте);
• кожух возвращается на место.

Основной минус, проявляющийся сразу или со временем, – неточная фиксация по направлению резания. Полотно уводит в сторону. Другой минус, – срыв резьбы при излишних усилиях затягивания. Третий отрицательный фактор, – выход из строя опорной колодки. Найти её на замену почти всегда невозможно, приходится вытачивать самостоятельно.

3. Боковое винтовое крепление (на замках). Занимает промежуточное положение по удобству смены пилки между колодочной фиксацией и быстрозажимным механизмом. Этапы работ:

• раскручивается боковой винт;
• хвостовик устанавливается в раскрывшийся паз;
• визуально и на ощупь выставляется полотно;
• винт закручивается обратно.

Точность установки зависит от начальной заводской сборки. С течением времени отдельные элементы изнашиваются, появляется люфт, пилка начинает гулять.

Рекомендации по выбору

Кроме основных тактико-технических характеристик, узел крепления в электролобзике – это механизм, влияющий на точность распила заготовки. Отсюда, при визуальном осмотре выбираемого инструмента, требуется присмотреться к работе элементов крепления:

• Проверить наличие люфта, – вставить пилку и пошевелить, свободного рыскающего хода быть не должно.
• Включить инструмент и попытаться определить наличие биения полотна. Минимальные смещения трудно заметить, но заметные глазом, свидетельствуют о некачественной сборке.
• Выполнить контрольный распил (если разрешит продавец). Рез должен совпадать с разметкой, – пилка следует точно по траектории распила.
• Свидетельство надёжного крепления, – во время тестового испытания режущий инструмент остался на своём месте и не выпал из механизма фиксации.

Освоить способ установки пильного полотна в электроинструмент особого труда не составит, достаточно внимательно изучить инструкцию, прилагаемую к товару. При дальнейшей эксплуатации лобзика внимательно следить за состоянием узла крепления пилки.

Диагностика неисправностей

Не всегда сразу можно понять, что пылесос поломался. Например, он сильно гудит, но продолжает работать и выполнять свои функции, по причине чего многие и не думают, что устройство сломалось. А это уже поломка, которая просто приведет через некоторое время к выходу устройства из строя. Конечно, неполадок может быть довольно большое количество, но обычно причиной поломки пылесоса является мотор. Подобная поломка характерна практически для любого бренда и любой модели, вне зависимости от компании, которая произвела технику. По ряду моментов и тонкостям работы пылесоса можно диагностировать поломку и попробовать своими руками выполнить ремонт рассматриваемой техники:

• первым звоночком некорректной работы мотора будет то, что он громко работает и то, что во время эксплуатации появляется над устройством облако из пыли;
• если пылесос плохо всасывает пыль или же не тянет совершенно, то это может быть свидетельством неполадок со шлангом;
• еще одним признаком нарушения герметичности шланга будет тихая работа устройства, причем суть проблемы может быть не в деформации самой гофры, а в неполадках принимающей щетки;
• если скорость всасывания невелика, то причиной снижения скорости работы может оказаться неполадка, связанная с поломкой подшипников, причем время от времени устройство будет восстанавливать работу в обычном режиме;
• если устройство сильно шумит, то с высокой долей вероятности поломался мотор, в ряде случаев наличие неполадки в моторе будет напрямую влиять на возможность засасывания воздушных масс.

Конечно, различных неполадок существует большое множество, у какой-то одной проблемы может быть несколько причин, но вышеприведенные ситуации позволяют быстро диагностировать наличие поломки и начать что-то делать.

Ремонт цепных электропил своими руками

В случае, если провод и вилка целы, а инструмент не работает, нужно разобрать пусковой механизм. Отремонтировать его сложно, поэтому проще заменить как разобрать цепную электропилу кнопку на новую с подходящими параметрами. Стоит кнопка не дорого и продается во спасибо скрытые петли для тяжелых дверей недоумок специализированных магазинах.

❻

Если собрать пусковой механизм не правильно, может сгореть обмотка или заклинит якорь, как разобрать цепную электропилу нужно проводить такую работу внимательно. При https://mydesignrus.ru/вольт-амперы-в-ватты-онлайн серьезных неисправностях, как поломка шестерен редуктора, выход из строя якоря, управляющей электроники и коллектора, ремонт УШМ нужно доверять квалифицированным специалистам.

Чаще всего, это происходит по причине того, что лента тормоза как разобрать цепную электропилу изношена, в таком случае нужно просто ее заменить.

Когда при работе пила издает раздражающий как разобрать цепную электропилу, это явный признак как разобрать цепную электропилу, что на ее рабочей цепи нет смазки. Причиной подобной ситуации является загрязнение бороздок, которые проводят масло. Чтоб устранить проблему нужно залить в бак новое масло и очистить бороздки от всех загрязнений.

❻

В случае, если вы столкнулись с тем, что пила не как разобрать цепную электропилу, то нужно проверить наличие питания, целостность всех проводов и соединений. Очень часто при применении цепной электрической пилы как разобрать цепную электропилу мощность, чаще всего, это происходит по причине того, что угольные щетки износились, просто замените их как разобрать цепную электропилу пила будет работать, как новая.

Не забывайте о том, что при выполнении любых операций по адрес электропилы или болгарки, нужно отключать инструмент от питания сети.

Выполняйте сами лишь те операции, с которыми можете справиться без посторонней помощи, во всех иных случаях, обращайтесь к специалистам по ремонту. Как самому отремонтировать электропилу и продлить срок ее службы Каждого владельца электропилы интересует вопрос о возможности самостоятельного ремонта этого инструмента.

❻

Со временем все механизмы изнашиваются и требуют замены и ремонта. Электропила не исключение. На даче или в загородном доме электрическая пила часто оказывается необходимой.

❻

Она прекрасно справляется в работе с различными видами древесины, от веток до толстых досок и деревьев. К сожалению, за время эксплуатации могут возникать разного вида поломки, что зачастую требует обращения к опытным в этой сфере специалистам.

Как разобрать цепную электропилу есть и как разобрать цепную электропилу поломки, которые можно устранить самому. Необходимо проверить состояние кабеля, соединения и электропитания.

❻

Если дело не в этом, то следует уделить внимание тормозу цепочки, который может стопорить работу электропилы. Чтобы исправить эту неисправность необходимо изменить положение щита тормозного элемента. Снизилась мощность электропилы

Наладить работу сможет замена щеток, которые износились

Снизилась мощность электропилы. Наладить работу сможет замена щеток, которые износились.

Цепочка останавливается не сразу, а через некоторое время. Поможет замена тормозной ленты пилки.

❻

В процессе эксплуатации электропилы начинает появляться не типичный для нормальной работы пилы звук. Этот звук чаще всего появляется из-за недостатка масла и засорения бороздок, через которые масло проходит.

❻

Решением будет добавление масла и прочистка бороздок. При ремонте электрической пилы необходимо использовать только те инструменты, которые рекомендует производитель, и которые являются оригиналом.

Диагностика электромотора или как выявить неисправность статора и ротора

Если возникают подозрения на неисправную работу электродвигателя, то выявить точную поломку можно при помощи проведения диагностических мероприятий. Для этого понадобится мультиметр, а также диагностируемый ротор и статор. Для начала выясним, как проверить на пригодность ротор (он же якорь):

1. Провести визуальный осмотр. Если имеются признаки нагара и деформаций, то высока вероятность того, что деталь сгорела. Осмотреть также необходимо коллекторный узел, на котором недопустимо присутствие нагара, сколов и перекосов. Перекос возникает в случае неравномерного износа щеток
2. Мультиметром измерить сопротивление обмотки якоря. Установить на приборе режим измерения сопротивления 200 Ом или прозвонки
3. Одним щупом следует поочередно прикасаться к коллекторным пластинам, а вторым к стальному сердечнику. Наличие сопротивления говорит о нарушении изоляции. Для устранения неисправности понадобится произвести замену обмотки ротора
4. Если пробой между обмоткой и корпусом исключается, тогда надо проверить ротор на наличие признаков нарушения изоляции. Для этого мультиметром в режиме измерения сопротивления следует произвести проверку качества изоляции между пластинами. Маркером ставится отметка от начала, и после этого проводится поочередная проверка сопротивления между пластинами
5. Величина сопротивления при этом должна быть примерно одинаковой. Отличие величины сопротивления более 10% от стандартного значения говорит о нарушении изоляции. Понадобится перемотать обмотку ротора или заменить деталь полностью
6. Межвитковое замыкание — еще причина поломки может заключаться в наличии межвиткового замыкания. Однако проверить наличие такого дефекта мультиметром невозможно. Для этого используется специальный прибор, которым необходимо вести по коллектору. Если межвитковое замыкание имеется, то прибор издаст соответствующий звук. Устранить дефект можно путем замены обмотки

Если установлено, что дефект с якорем, тогда его необходимо перемотать или заменить. Если же ротор исправен, тогда переходим к проверке исправности статора — неподвижного механизма, который также состоит из обмотки и стального сердечника из набора тонких пластин.

Алгоритм проверки исправности статора имеет следующий вид:

1. Проверяется отсутствие пробоя обмотки на корпус. Для этого одним щупом надо прикоснуться к выводу обмотки, а вторым к стальному сердечнику. Прибор не должен показывать величину сопротивления, в противном случае уместно наличие пробоя, и требуется произвести перемотку статора
2. Проверяется сопротивление в обмотках, прикасаясь поочередно к ее выводам. Величина сопротивления во всех обмотках должна быть примерно одинаковой величины, что говорит о ее исправности
3. Проверить целостность металлических пластин стального сердечника. Недопустимо наличие их расслоения, поэтому понадобится заменить отдельный узел

Не имеет значения, какой марки лобзик — Интерскол, Макита, Бош, Скилл, Метабо и другие. При покупке нового мотора надо учитывать его параметры и габариты. На двигателях имеется маркировка, по которой необходимо ориентироваться при покупке нового электродвигателя для лобзика.

Это интересно! Отремонтировать электрический двигатель лобзика самостоятельно практически невозможно, так как для этого понадобится перемотать обмотку. Сделать это можно в сервисном центре, однако стоимость такой услуги практически идентична цене новой детали.

Сломался лобзик. Не держится пилка. Ремонт своими руками.

Всем привет. Мне часто приходится работать электролобзиком. Купил себе три года назад новый недорогой bosch pst 800 pel.

Пилил инструмент не плохо, но не так давно стало закусывать пилку в креплении, что затрудняло ее замену. А вчера при распиливании досок пилка стала выпадывать самостоятельно.

Первым делом я снял внешний корпус крепления.

Для того чтобы снять внутренний корпус нужно наклонить лобзик креплением пилки вниз. При этом действии из корпуса выпадут четыре штифта. После этого можно снять корпус.

Как можно видеть на фото, держатель треснул в слабом месте.

После снятия штанги, держатель можно рассмотреть получше. Оказывается у него уже отсутствуют два конуса , которые направляют штифты. Корпус буквально лопнул пополам и держится за счет заклепок.

Я решил приспособить к этому лобзику крепление от другого, сломанного лобзика, фирмы STURM.

Ждал этот бедолага своего часа уже лет шесть. Отпилил от штанги крепление и примерил его. Оказалось, что данное крепление будет задевать пластиковый корпус инструмента и это не исправить.

Раз по быстрому отремонтировать не получилось, придется делать крепление самому. В державке сломанного резца, болгаркой делаю пропил. Штанга должна заходить в пропил на ту же глубину что и в прежнее крепление.

Полуавтоматом приварил детали друг к другу. При сварке приходилось охлаждать штангу, чтобы не сжечь резиновый пыльник.

Отрезал лишнюю часть державки и просверлил отверстия, в которых нарезал резьбу М 5.

После этого установил на свой наждак круг от болгарки и неторопясь сделал прорезь под пилку. На куске ДСП, для правильного позиционирования штанги, относительно диска, я нанес маркером черту на опорную площадку. Обороты наждака, по сравнению с болгаркой, значительно ниже и работать на нем оказалось удобнее.

Устанавливаем в держатель сломанную пилку и фиксируем ее винтами в нужном положении.

После этого завариваем прорезь, чтобы две половинки не расходились между собой при затяжке винтов. Главное не приварить пилку к держателю.

Собирал лобзик и протестировал его. Пилка держится надежно и не выскакивает. Держатель продается только со штангой и стоит около 1500 рублей, плюс пересылка. Новый лобзик стоит 4000 рублей. Как по мне, то я за такие деньги сам что-нибудь придумаю. Вот такой ремонт получился

Спасибо за внимание

Частые неисправности

Знать стандартные неисправности лобзика необходимо профессионалу и домашнему мастеру. Благодаря умению верно определить проблему и за короткое время отремонтировать, можно сэкономить деньги. Знание причин, которые привели к поломке, позволит не допустить режимов работ, ведущих к преждевременному повреждению инструмента.

При отсутствии регулярного обслуживания быстро изнашиваются:

• шестерни;
• подшипники;
• кулачковый блок.

Есть ряд поломок, которые возникают чаще всего.

Замена пилкодержателя

Пилкодержатель крепится к штоку при помощи одного или нескольких резьбовых соединений. Чтобы его было удобнее снимать, советуют демонтировать шток, от которого потом отсоединяют несправную деталь и ставят новую.

Замена штока на лобзике пошаговое описание

Для извлечения неисправного штока потребуется разборка лобзика. Снимают боковую или переднюю крышку, достают нерабочую деталь и ставят новую. Все манипуляции необходимо запомнить, чтобы не ошибиться при сборке. Установленный шток смазывают специальным составом. Это способствует продлению рабочего ресурса.

Замена щеток

Если слишком долго беспрерывно работать лобзиком, то быстро придут в негодность щетки. При износе щеток нарушается режим работы обмоток.

Из-за неплотного контакта:

• возникает сильное искрение;
• происходит нагревание;
• чувствуется запах гари.

Как только появляются эти признаки, щетки вынимают, осматривают, если нужно меняют на новые.

Ремонт опорного ролика

Данная деталь электролобзика постепенно теряет круглую форму. Это происходит из-за того, что материал, из которого он изготовлен недостаточно твердый. Лучшим выходом станет замена на оригинальное изделие либо обращение за ремонтом в сервисный центр. Можно попытаться отремонтировать своими руками. Берут простой болт М5 с гайкой, который будет выполнять роль оси. На нем стачивают резьбу, гайка служит роликом. В ней по образующей прорезают паз по толщине пилки. Работы лучше всего выполнять на токарном станке.

Обслуживание пусковой кнопки

Если в результате нажатия кнопки Пуск нет никакой реакции, причину надо искать в неисправности провода или самой кнопки. Проверяют есть ли напряжение в розетке, в каком состоянии находится сетевой провод. Не рабочую кнопку можно отремонтировать. На ее контактах образуется нагар, который препятствует соединению. Его зачищают и кнопку собирают. Если причина в микросхеме регулятора оборотов, кнопку меняют.

Отремонтировать электролобзик можно самостоятельно

Замена быстросъемного крепления пильного полотна

Заменить его нужно при кривизне распиливания. Быстросъемное крепление рассчитано на режущий материал максимальной толщины. Полотна, которые имеют небольшую толщину, шатаются в креплении. Быстросъемное крепление меняют на простое с обычными болтами. Его делают из 2-х заготовок квадратного прута. В них просверливают отверстия и соединяют. Для соединения берут 2 болта М5 с гайками. Фиксировать пилку станет немного сложнее, однако электрический лобзик станет пилить ровно.

Диагностика электромотора

Перед тем, как разобрать электролобзик для проверки исправности двигателя, нужно подготовить тестер.

Мотор разбирают, осматривают на наличие:

• скола;
• закопченных или обожженных мест;
• поврежденного провода.

На мультиметре устанавливают диапазон 200 Ом и измеряют сопротивление обмотки якоря. Проверку можно провести в режиме прозвонки. Обязательно проверяют качество изоляционной обмотки. Для этого одним щупом по очереди касаются пластин коллектора, вторым прикасаются к сердечнику. При обнаружении короткого замыкания обмотку меняют.

Затем исследуют состояние изоляции между пластинами коллектора. Щупами один за другим притрагиваются к расположенным рядом пластинам. Чтобы не запутаться, самую первую помечают маркером.

Существует вероятность замыкания между витками, однако определить его мультиметром невозможно. При подозрении на эту неисправность меняют ротор.

Чтобы проверить исправность статора одним щупом касаются стального корпуса, другим – выводов. Потом выполняют проверку сопротивления обмотки, на всех выводах по очереди измеряют сопротивление. О том, что в обмотке имеется дефект, свидетельствует существенная разница в показаниях. Тогда ее необходимо перематывать.

Обязательно проверяют в каком состоянии находятся стальные пластины сердечника, которые должны быть плотно уложены. При обнаружении расслаивания старый статор меняют.

Проблемы электродвигателей на всех моделях электрических лобзиков одинаковые, потому что их конструкции совершенно не различаются.

Часто встречающиеся неисправности

Все проблемы следует делить на две группы: неисправности электродвигателя и все остальные.

Электродвигатель можно считать отдельным узлом. Если выгорают контакты якоря под щетками, случается межвитковое замыкание или горит обмотка, двигатель не ремонтируется. На дорогих профессиональных моделях иногда есть смысл заменить двигатель на оригинальный. Менять двигатель на изношенном дешевом электрорубанке смысла нет, проще купить новый инструмент.

Две частые и простые неполадки электрической части, которые легко устранить своими руками в домашних условиях:

• износ щеток;
• обрыв провода питания.

Щетки

О проблемах со щетками говорят следующие признаки:

• двигатель теряет мощность;
• работает более шумно;
• под вентиляционной решеткой сильное искрение;
• в воздухе запах озона.

В этом случае следует немедленно прекратить работу. Иначе выгорят контакты на роторе (якоре) и замена щеток на новые уже не поможет.

На разных моделях щетки крепятся и меняют по-разному. Поэтому замену щеток начинают с изучения конструкции электрорубанка.

• если на корпусе у вентиляционной решетки двигателя есть две заглушки, их откручивают и извлекают щетки с пружинами;
• если резьбовых заглушек нет, снимают боковую панель, открывая доступ к валу ротора и щеткодержателям.

Проводка

Провода ручных электрорубанков чаще всего ломаются в двух местах: на месте сгибов ближе к входу в инструмент и вилке:

1. В первом случае – из-за большого числа циклов изгибов.
2. Во втором – обгорание провода в вилке из-за неплотного контакта с розеткой. Для диагностики следует открыть крышку в том месте, где присоединяется провод и проверить питание «контролькой». Если электричество не поступает, меняют весь провод.

Нерентабельные поломки

Другие неполадки электродвигателя не специалисту в домашних условиях устранить сложно. Чаще всего нет смысла это делать и в мастерских из-за дороговизны ремонта и отсутствия гарантий. Маловероятно, что уже достаточно изношенный рубанок с новой, но не оригинальной запчастью прослужит долго.

Механика

Из механических неполадок легче всего устраняется обрыв ремня. Если рубанок исправно работает, мотор развивает обороты в штатном режиме, а барабан не крутится, это 100% обрыв или растяжение и проскальзывание ремня.

Работать в этом случае уже нельзя. Разрушения будут нарастать, в итоге барабан с ножами начнет прыгать и перестанет строгать или заклинит. Подшипники меняют на новые. Это стандартизированные детали, и подобрать аналог несложно.

В советские времена подшипники маркировались простыми номерами (202, 205 и т.д.) Современная маркировка сложнее, но подобрать по ней подшипник не проблема. Если неизвестна маркировка, можно подобрать подшипник по внешнему и посадочному диаметрам и ширине обоймы в мм.

На видео замена подшипников электрорубанка SKIL 1565 LD:

На видео съем подшипника решен остроумно. Посадка подшипника выполняется неграмотно. Для этого используются металлические трубки, соответствующие диаметру внешней или внутренней обоймы:

• для посадки во внешнее гнездо – трубка по внешнему кольцу;
• для посадки на вал в других вариантах – трубка по диаметру внутреннего кольца, чтобы не разрушить сепаратор.

При посадке важно не допустить перекоса обоймы. При ударах нижняя часть ножевого барабана должна опираться на твердую поверхность, а не удерживаться за счет пластикового корпуса, как на видео. Хотя можно посадить подшипник и при такой опоре, но без перекосов и аккуратными легкими ударами

При сильных ударах может повредиться нижняя сторона корпуса

Хотя можно посадить подшипник и при такой опоре, но без перекосов и аккуратными легкими ударами. При сильных ударах может повредиться нижняя сторона корпуса.

Надо сказать, что далеко не на всех моделях посадка подшипника выполнена так, как у SKIL 1565 LD. У многих вал подшипника в монолите с барабаном и не снимается отдельно. И сам подшипник посажен не в барабане, а в корпусе электрорубанка. Тогда его снимают по-другому.

Советы

Для того чтобы электролобзик прослужил вам долгое время, необходимо соблюдать несколько рекомендаций:

Не забывайте проверять настройки инструмента перед работой.
Для того чтобы избежать обламывания материала в процессе работы, используйте специальные вкладыши.
При замене пильного полотна проявите внимательность и осторожность. Не перетягивайте крепления, но и не оставляете их слишком свободными.. Пилок для электролобзика существует великое множество

Они могут различаться по длине, толщине и форме зубьев. Заменить пилку самому не сложно, главное знать, как правильно это сделать

Пилок для электролобзика существует великое множество. Они могут различаться по длине, толщине и форме зубьев. Заменить пилку самому не сложно, главное знать, как правильно это сделать.

Рекомендации и правила как пилить лобзиком ровно

На основании продолжительного применения рассматриваемого инструмента, были собраны отзывы мастеров и специалистов, которые призваны помочь начинающим пильщикам в эксплуатации электролобзиков. Чтобы научиться пилить ровно без искажений, зазубрин и прочих дефектов, следует придерживаться следующих советов и рекомендаций:

1. Правильно выбирать полотна для материала в зависимости от его толщины
2. Полотна бывают разной толщины, и для максимально ровного и качественного распила необходимо выбирать тонкие пилки. При этом учитывайте, что толщина пилки должна соответствовать твердости и прочности распиливаемой заготовки
3. Распиливаемую заготовку необходимо хорошо закрепить, исключив возникновение ее вибраций при проведении работ
4. Обязательно пользоваться карандашами и маркерами, осуществляя нанесение разметки. Чем точнее будет нанесена разметка, тем выше эффективность выполнения ровного распила лобзиком
5. Проверить инструмент перед работой. При малейших подозрениях на неисправности, рекомендуется опробовать его на непригодном материале
6. Использовать направляющие, посредством которых повышается эффективность проведения работ по прямому распиливанию заготовок
7. Использовать пылесос, который будет не только удалять опилки с линии реза, но и повышать видимость линии разметки
8. На некоторых моделях лобзиков имеются специальные лазерные лучи в виде линии. Чтобы не контролировать движения полотна, следует ориентироваться на линию лазера, что позволит получить максимально-ровный распил даже без необходимости использования направляющих
9. Не торопиться перемещать и толкать инструмент. Скорость должна быть оптимальной, как и установленное количество возвратно-поступательных движений штока
10. Проверить качество заточки зубьев, и в противном случае, использовать новое полотно

Электрообзиком называется универсальный инструмент, который нашел свое применение не только в строительстве и ремонте, но и домашнем хозяйстве. Этот инструмент имеет аналоги, как болгарка и дисковая пила, однако каждый электроинструмент имеет свое назначение, к примеру, УШМ нельзя произвести прямой распил с точным соблюдением угла наклона.

Неисправность кнопки пуска

Рисунок 7 – Кнопка пуска

Отсутствие реакции на нажатие кнопки обычно является следствием выхода из строя сетевого провода или самой кнопки.

В любой ситуации прежде всего определяют источник проблемы, наличие напряжения в розетке (возможно, просто не подключен удлинитель или отключен соответствующий автомат на щитке), состояние провода.

Когда окончательно выяснится, что причина отказа инструмента кроется в кнопке, ее меняют на новую или ремонтируют.

Часто на контактах внутри появляется нагар, препятствующий соединению. Его надо зачистить и собрать кнопку снова. Если же из строя вышла микросхема на регуляторе оборотов, придется произвести полную замену кнопки в сборе.
