Установка термостата на систему отопления
Как правильно установить термостат? При его монтаже на двухтрубную отопительную систему должны соблюдаться следующие условия:
- Установку делают на месте заглушки.
- Монтаж проводится при выключенном котле и со слитой водой.
- Регулятор температуры на радиаторе отопления устанавливается строго горизонтально.
Термоголовка для радиатора отопления должна быть исправной.
На термические регуляторы не должно попадать прямое солнечное излучение, закрывать гардины, экраны для батарей. Воздух непосредственно возле устройства должен циркулировать.
Установка термостатического устройства заключается в следующем:
Монтаж устройства всегда производится на трубе с подачей горячей воды (в двухтрубной системе – верхняя труба). Отсечный вентиль или дроссель устанавливается на обратке
При монтаже следует обратить внимание на поток горячей воды. Подводка должна подходить к клапану термостата и игле дросселя из-под седла
При другом раскладе от клапана отпадет шток.
Для подмотки на резьбу используется льняная нить с краской или полимерная герметизирующая. Лента ФУМ не подходит.
До дросселя на подводках должна присутствовать перемычка. Без нее происходит регулировка температуры в стояке.
Для соединения клапанов с радиаторными пробками предпочтительно использовать американку.
Для стальных однотрубных радиаторов используется другой вид термостатов. Его конструкция подразумевает только нижнее подключение.
Основной проблемой установки термостата, является совместимость деталей, выпущенных различными производителями. Подобная ситуация наблюдается, когда приобретены плоские радиаторы нижнего подключения с клапанным вкладышем. К нему приходится тщательно подбирать термоголовку, чтобы соответствовал диаметр резьбы и длина поршня клапана.
На рынке выпускаются модели, детали которых совмещают с другими марками. Но такой механизм хоть и составит единое целое, но обеспечить постоянный температурный режим не в состоянии.
Принцип работы
Работает терморегулятор так:
- Меняется температура воздуха в помещении. Например, она растет. Это приводит к увеличению объема цилиндра. В результате сильфон растягивается.
- Увеличенный сильфон давит на размещенный под ним шпиндель.
- Шпиндель вызывает давление на шток и конус (золотник). Последний опускается вниз и частично или полностью перекрывает поток нагретой жидкости.
- Батарея начинает остывать, температура в помещении падает, что приводит к уменьшению объема сильфона.
- Пружина давит на шпиндель или конус, и оба элемента поднимаются вверх, что увеличивает поток теплоносителя.
- Радиатор нагревается, поднимая температуру в помещении. В то же время увеличивается цилиндр. Цикл повторяется.
Наиболее прогрессивные терморегуляторы для радиаторов способны регулировать температуру с точностью до 1 °С. Конечно, этот показатель может быть и хуже. Все зависит от того, какой тепловой агент находится в середине сильфона. Если он быстро реагирует на изменение климата в помещении, то точность является высокой.
Работа всех терморегуляторов на батареях приводит к тому, что часть радиаторов всегда остается холодной. Это понятно, ведь ограничивается поток теплоносителя. Однако холодными батареи могут быть и из-за засорения или наличия воздуха. Обнаруживают эти проблемы путем снятия термоголовки и ожидания. Если через некоторое время поверхность радиатора стала полностью теплой, то проблем нет.
Не всегда терморегуляторы для радиаторов могут корректно работать. Это происходит из-за следующих факторов:
- Закрытия шторой.
- Сквозняков.
- Попадания прямых солнечных лучей.
- Дополнительных источников тепла.
Терморегуляторы для радиаторов бывают разных видов. Причем их классифицируют по двум признакам:
- Тип термоголовки.
- Вид теплового агента.
Согласно первому критерию бывает:
- Ручной терморегулятор для батарей отопления.
- Механический.
- Электронный.
Первый вид представляет собой обычный вентиль с простой крышкой, которую нужно крутить вправо-влево своими руками. Ее вращение приводит к поднятию/опусканию золотника в кране. Понятно, что такой регулятор нуждается в постоянной опеке, ведь когда становится слишком тепло, нужно перекрывать вентиль. а когда становится холодно, опять нужно подходить к терморегулятору и менять положение его крышки. Радует только то, что, когда такие манипуляции надоедают, можно легко снять крышку и на ее место поставить автоматический терморегулятор. Заменять клапан не нужно, ведь он универсален.
Термостат с механической головкой также требует ручной настройки. Однако она проводится только один раз. Далее температура регулируется в автоматическом порядке. Строение механической головки описано выше. Выставление нужного уровня температуры происходит путем поворота крышки термоголовки. В большинстве случаев на крышке есть отметки «больше-меньше» или цифры от 1 до 5-7.
Некоторые модели имеют выносной датчик. Он соединяется с основанием с помощью капиллярной трубки.
Электронные терморегуляторы на батареи являются самыми совершенными, ведь имеют очень много полезных опций. Также они отличаются наибольшими размерами. Это обусловлено тем, что электронный блок управления, а также сервопривод требуют электрической энергии. Во многих моделях ее источником выступают батарейки или съемные аккумуляторы. А находятся они, конечно, в корпусе.
Главная особенность электронных терморегуляторов для радиаторов заключается в возможности работать в нескольких режимах и самостоятельно изменять их. То есть на ночь, на выходные или на время отсутствия людей в квартире можно выставить сниженную температуру. Далее можно настроить термоголовку так, чтобы за несколько часов до появления жителей в квартире или доме произошла смена режима, и помещение прогрелось до нужной температуры.
Виды термоголовок
Все выпускаемые термоголовки можно условно разделить на два вида:
• механический, регулировка которого осуществляется вручную;
• электронный, контролирующий процесс регулировки в автоматическом режиме.
Механические модели представляют собой головку небольших размеров с поворотной ручкой. Температурный диапазон, который можно контролировать, начинается с показателя +7° и доходит до +28°. Прибор предусматривает несколько режимов работы. Каждое деление температурной шкалы приравнивается к 2-5 градусам.
В электронных моделях весь процесс регулировки автоматизирован. Точность настройки соответствует 1-2 градусом. Гибкая система контроля позволяет устанавливать максимально подходящий режим обогрева.
https://youtube.com/watch?v=32B_shRAq7I
Термостатические головки
Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.
Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.
Ручная термоголовка — самый простой и надежный вариант
Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.
Механические
Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.
Устройство терморегулятора на радиатор отопления с механической термостатической головкой
Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.
Газовый или жидкостный
При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.
Жидкостный или газовый сильфон — особой разницы нет
Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.
С выносным датчиком
Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.
С выносным датчиком
Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.
Электронные
По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.
Электронные терморегуляторы на батареи отличаются большими размерами
Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.
Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.
На что обратить внимание при выборе терморегулятора
При подборе терморегулятора ориентируются на тип установленной в доме отопительной системы и на следующие характеристики:
Материал. Корпус изготавливают из бронзы, латуни, покрытой никелем или нержавеющей стали. Оптимальный выбор – нержавейка. Материал химически нейтральный, не подвергается ржавлению и не вступает в реакции с другими металлами. Но стоимость таких моделей достаточно высока. Бронзовые и латунные приборы одинаковы по сроку службы
В этом случае важно качество сплава. За ним тщательно следят известные производители, поэтому предпочтение стоит отдавать им
Способ исполнения. Радиаторы в домах устанавливаются по-разному, соответственно клапана делают прямыми (проходными) и угловыми (вертикальными и горизонтальными). Существует модели, патрубки и головки которых размещены в 3 перпендикулярных плоскостях. Соответствие системе отопления. Для однотрубных систем не подходят большие показатели гидросопротивления на регулирующей арматуре. Поэтому модели для них нужно выбирать с более широким сечением. В принятой классификации он помечается буквенным индексом G (к примеру,RTR – G). Они также подходят для двухтрубных систем с естественной циркуляцией. Для двух трубок с принудительной циркуляцией, где давление достигает существенных величин, применяются другие модели: с маркировкой N или D.
Вид датчика. Газовые и жидкостные терморегуляторы бывают с дистанционным и встроенным датчиком. Дистанционные лучше использовать, когда батарея стоит за плотными шторами, термостат установлен вертикально, глубина радиатора более 16 см или он находится в нише. Приборы со встроенным датчиком требуют циркуляции воздуха вокруг себя, поэтому их устанавливают горизонтально. Не стремитесь устанавливать терморегуляторы на все батареи. Для обеспечения нормальной регулировки в каждом помещении стоит оснастить устройствами не более 50% отопительных приборов: 1 из 2-х, 2 из 3-х и так далее.
Отличие газовых и жидкостных приборов Важный критерий выбора устройства – тип внутреннего наполнителя
При покупке стоит обратить внимание на следующие моменты:. Модели на газе отличаются длительным, около 20 лет, сроком службы
Газ плавно реагирует на изменения температуры, и это не вызывает избыточных или резких нагрузок на оборудование. Жидкостные терморегуляторы срабатывают быстро. Это влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, устройство ставится в горизонтальном положении. Дистанционные датчики целесообразно устанавливать, когда прибор закрывается шторами, термостат расположен вертикально, радиатор установлен в нише или на расстоянии менее 10 см от подоконника
Модели на газе отличаются длительным, около 20 лет, сроком службы. Газ плавно реагирует на изменения температуры, и это не вызывает избыточных или резких нагрузок на оборудование. Жидкостные терморегуляторы срабатывают быстро. Это влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, устройство ставится в горизонтальном положении. Дистанционные датчики целесообразно устанавливать, когда прибор закрывается шторами, термостат расположен вертикально, радиатор установлен в нише или на расстоянии менее 10 см от подоконника.
Для чего нужны терморегуляторы
Погода в зимние месяцы изменяется с сильных морозов на оттепели с плюсовыми показателями и наоборот. В таких ситуациях система отопления испытывает высокие нагрузки, что может привести к прорыву труб. Здесь на помощь приходит терморегулятор для радиаторов отопления, который устанавливают на каждую батарею по всей площади.
В частных домовладениях есть возможность создавать разный климат в отдельных помещениях, в зависимости от предпочтений жильцов.
Частные дома, в которых системы теплоснабжения оснащены терморегуляторами для батарей отопления, способны создавать в каждой комнате разный климат, согласно санитарным нормам и личным предпочтениям. Такая конструкция добавляет комфорта в зимние месяцы и решительно экономит бюджет домовладельца.
Польза от регуляторов температуры на радиаторе отопления:
- Владельцу не нужно постоянно следить за работой датчика, процесс автоматизирован;
- Возможность распределять тепло по разным комнатам, в зависимости от потребностей;
- Снижение объёма расхода электроэнергии и топлива, экономия домашнего бюджета;
- При аварийной ситуации отключается только одна батарея.

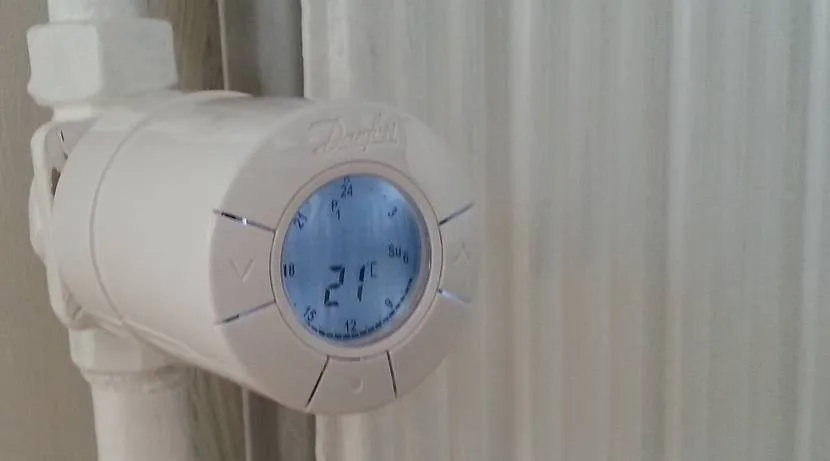

Экран терморегулятора показывает температуру батареи Источник pengepugeren.dk
Байпас. Ошибка №2
Байпас (англ. bypass — обход) — перемычка между подающим и обратным трубопроводом. В двух словах поясню, для чего нужен байпас в разводке системы отопления. В случае, если вы перекроете краны на радиаторе (подающий и обратный), циркуляция теплоносителя будет осуществляться в обход батареи, через байпас (имеется в виду однотрубная схема разводки). Если же у вас такой перемычки нет, то когда вы закроете краны, тепло пропадёт не только у вас, но и у всех соседей снизу и сверху по стояку. По сути, вы перекроете весь стояк.
В нашем примере по поводу байпаса есть несколько замечаний. Теплоноситель по стояку, как любая жидкость, циркулирует по пути наименьшего сопротивления. Оба наши замечания будут основаны на этом тезисе.
- До ремонта в квартире стояли узенькие радиаторы — 20 см. по осям. Их заменили на новые — 50 см. по осям. Стояк проходит в стене. Изменить расстояние между подающим и обратным трубопроводом прямо на стояке весьма затруднительно. Значит, нужно разводить подводку снаружи стены. Вот здесь мастер и допустил ошибку, установив перемычку сразу на выходе из стены. Теплоноситель поступает по стояку сверху вниз. Чтобы попасть в радиатор, ему нужно преодолеть два поворота. Как я говорил выше, жидкость будет двигаться по пути наименьшего сопротивления: она пойдет в обход радиатора, через байпас.
- Возможно, удалось бы избежать такой ситуации, установив перемычку меньшего диаметра. Таким образом, теплоноситель, несмотря на преграды, пошел бы по трубопроводу большего сечения.
Небольшое видео по теме правильной установки перемычки на обвязку радиатора:
Классификация и принцип действия термоголовок для радиатора отопления
Отдельно от клапана термоголовка для радиатора отопления совершенно бесполезна, так как внутри нее расположен датчик, срабатывающий на изменение температуры в комнате. В сильфонной камере находится твердое, жидкое либо газообразное вещество, изменяющее объем.
Термоголовка и клапан раздельно
Камера соединена со штоком, который либо полностью перекрывает термостатический клапан, либо открывает его до отрегулированного уровня. Это основное отличие термоклапана от регулировочного, которым можно немного убавить/прибавить поток теплоносителя внутри регистра отопления.
Устройство термоголовки
Термоголовка и клапан в разрезе
Таким образом, в трубу подачи теплоносителя в радиатор обогрева вначале врезается клапан, на него наворачивается термоголовка перпендикулярно потоку жидкости. Существует несколько модификаций термоголовки:
- для однотрубных систем – производит ограниченное число компаний, например, модели RA-G, RTD-G фирмы Danfoss;
- для двухтрубных систем – в любом магазине 97% ассортимента головок относятся именно к этому типу.
Термоголовка для однотрубной и двухтрубной систем разводки отопления
Стрелки на корпусе указывают направление потока теплоносителя, монтаж против стрелки запрещен. Поэтому при выборе необходимо учесть, снизу или сверху поступает горячая вода в батареи разных комнат квартиры.
Принцип работы термоголовки для радиатора отопления имеет предельно простой:
пользователь выставляет необходимое значение температуры воздуха в комнате, для чего на приборе имеется шкала с делениями (например, 21 градусу обычно соответствует значение 3);
Регулировка шкалы термоголовки
при повышении температуры на 1 градус вещество внутри камеры сильфона нагреется, увеличится в объеме, надавит на шток клапана;
Работа термоголовки в системе без байпаса
подача в батарею горячей воды перекроется полностью, однако циркуляция в контурах обогрева сохранится через байпас;
Конструктивные различия однотрубной и двухтрубной систем
неработающий регистр приведет к снижению температуры, объем вещества в сильфоне уменьшится, исчезнет давление на шток, клапан откроется.
Технология регулирования температурного режима помещения в этом случае эффективна лишь для радиаторов с минимальной инерцией. Биметаллические, алюминиевые, стальные батареи остывают/нагреваются быстрее, поэтому оптимально подходят для автоматических регулировок термоголовками. Чугунные радиаторы нагреваются долго, аккумулируют тепло, остывают дольше, поэтому эффективность регулировок термоголовками снижается.
Использование терморегуляторов на чугунных радиаторах — не самый удачный вариант
Принцип работы
Термоголовка набирает популярность в системах отопления. Каков принцип его работы? Чтобы ответить на этот вопрос, необходимо сначала определить наиболее важные элементы продукта. Термостатическая головка имеет специальный датчик с сильфоном и головкой штока.
Внутри термостатической головки для радиатора находится пружинящий сильфон, заполненный жидкостью с высоким тепловым расширением, реагирующей на изменения температуры окружающей среды. При повышении температуры в помещении, увеличивается давление и объем жидкости внутри сильфона, что вызывает давление на толкатель головки. Усилие давления достаточно велико, чтобы преодолеть сопротивление пружины и заставить клапан закрыться. В момент, когда температура в помещении снижается, давление и объем жидкости в сильфоне уменьшаются. Давление на пружину уменьшается. Это открывает термостатический клапан, увеличивает расход воды в радиаторе и повышает температуру в помещении. Термоголовка радиатора иногда комплектуется датчиками температуры воды или газа. Принцип действия одинаков в обоих случаях. Термостатический клапан с датчиком воды более популярен и имеет универсальные возможности применения.
Таким образом радиатор не потребляет больше требуемой воды для поддержания тепла и достижения указанного вами параметра, а значит потребление воды снижается. Процесс регулирование продолжается до тех пор, пока баланс температуры между комнатной и температурой радиатора не будет достигнут. Реагирующий элемент находится на максимальном расстоянии от радиатора, предусмотренного конструкции терморегулятора. Таким образом исключается искажение восприятия температуры, регистрируется температура только в помещении. Располагать термоголовку стоит в горизонтальном положении. Существуют механические и электронные варианты исполнения. На ее работу могут влиять сквозняки, солнечный свет, наличие других источников тепла или холода, температура на улице, поэтому при установке нужно учитывать все эти факторы. Термоголовку лучше прятать под подоконником вдали от холодильника, плиты.
Установка термоголовки – пошаговая инструкция
Вначале следует оценить наличие термостатического клапана. Сейчас практически все дома сдаются с такими устройствами. В этом случае достаточно купить головку и прикрутить ее сверху. Если термоклапан закрыт пластиковым вентилем, такие вентили откручивают и заменяют термоустройствами – механической или электронной термоголовкой. Такую замену провести довольно просто, поэтому на этом варианте не будем останавливаться. Если клапана нет, придется устанавливать всю систему терморегулирования.
Как установить термоголовку
- Выбор места для монтажа. Это должна быть зона, изолированная от тепловых потоков. Поэтому термоустройство монтируют не вертикально, как ручной вентиль, а горизонтально, параллельно полу. Тогда датчик не будет реагировать на постороннее тепло. Если такой вариант невозможен, устанавливается модель с отдельно стоящим датчиком.
- Подготовительные работы. Необходимо слить воду и провести демонтаж всей старой запорной аппаратуры. Затем подготавливается место для монтажа термоголовки. Ее ставят на трубу, по которой поступает теплоноситель. Лучшее место – сгон, идущий от стояка. Там выпиливается фрагмент трубы, куда потом будет ставиться термоустройство. На получившихся концах нарезают резьбу при помощи плашки.
- Монтаж. На конец, идущий от радиатора, накручивают контргайку и крепят термоголовку. Затем с другой ее стороны прикручивают второй конец распиленного сгона. Резьбу обязательно укрепляют фум–лентой. После этого двухстороннее соединение стягивают разводным ключом. Это удобнее делать с напарником. Можно все затянуть и самостоятельно, но так будет сложнее.
Настройка установленной термоголовки
После окончания монтажа выставляется температура, которую требуется поддерживать. На электронных моделях просто задаются нужные параметры.
С механическим вариантом сложнее. На его корпус нанесены риски и цифры для регулировки, но сразу сложно понять, что подойдет для конкретной комнаты. Удобно, когда в коробке есть инструкция со шкалой температурного соответствия, но так бывает не всегда. Есть никаких сведений нет, первое время придется регулировать нагрев методом проб и ошибок. Удобно помечать найденные позиции рисками, чтобы безошибочно выбирать нужную степень нагрева зимой, осенью и весной.
