Воздушный теплообменник на дымоход своими руками: примеры изготовления и советы от мастеров

Теплообменник для буржуйки

Воздушный теплообменник для буржуйки: фото пошагового изготовления с описанием.

Печь буржуйка часто используется для отопления дачных домов, гаражей и мастерских, печка работает на дровах и это более экономный вариант по сравнению с отоплением газом или электричеством. Но у буржуек есть один существенный недостаток — при горении топлива большая часть тепла уходит в дымоход.

Чтобы уменьшить потери тепла и направить его в помещение, можно сделать буржуйку с дополнительным теплообменником, который будет снимать часть тепла с трубы дымохода, и принудительно с помощью вентилятора направлять его в помещение. Изготовление такого приспособления мы и рассмотрим в этой статье.

Процесс сборки теплообменника для буржуйки следующий: — из металлических пластин нужно сделать две вот такие боковины.

По кругу сверлим отверстия.

По центру также сделаем отверстие но диаметром чуть больше.

Из труб будут сделаны воздушные каналы.

Трубы нужно приварить напротив отверстий к основаниям.

Сам корпус теплообменника будет сделан из металлического ведра, на костре обжигаем ведро от краски.

Дно ведра срезаем болгаркой.

Также нам понадобятся два соединения для труб дымохода.

В корпусе ведра размечаем два отверстия расположенные напротив один одного (для трубы дымохода).

Вырезаем отверстия под трубу дымохода.

Края загибаем во внутрь.

Места соединений прихватываем сваркой.

Щели замазаны термостойким герметиком.

Теплообменник покрашен термостойкой краской.

Одеваем устройство на трубу дымохода печки.

Автор протестировал работу устройства.

Поток воздуха от вентилятора прогревается в воздушных каналах и поступает в помещение.

Электровентилятор закрепили на теплообменнике.

В результате установки на буржуйку теплообменника, теплоотдача значительно повысилась, дополнительная принудительная циркуляция воздуха позволяет прогреть помещение мастерской значительно быстрее.

Особенности монтажа

Для теплообменника на дымоход своими руками, конструкцию разобрали в пункте выше. Сейчас разберем, каким образом происходит монтаж теплообменника рядом с котлом. Такое устройство будет включать:

• Корпус, то есть, грубо говоря, обшивку печи или котла.
• Непосредственно накопитель.
• Патрубки холодной и горячей подачи.
• Сливные краны теплообменника.

Схема подключения

Подробно система конструкции, передана на картинке. Установить теплообменник на трубу дымохода в техническом плане будет немного сложней. Но, в таком случае происходит больший нагрев и циркуляция воды, соответственно больше тепла отдается помещению.

Принцип работы

Современные теплообменники могут отличаться друг от друга принципом подогрева воды, на основании чего их можно разделить на несколько типов:

• Змеевик, установленный внутри отопителя;
• Наружный теплообменник, выполненный в виде прямоугольного бака, нагрев которого обеспечивается за счёт контакта со стенками печи;
• Наружный водяной контур, высокую температуру нагрева которого поддерживают дымовые газы.

В продаже можно встретить и такие модели, в которых в конструкции уже установлен бак для воды из нержавейки. Однако теплообменник подобного типа работает так же, как и змеевик.

Змеевик

Первый тип воздушного теплообменника на дымоход — стальной змеевик, который установлен непосредственно в топливнике. Он имеет такое расположение, чтобы избежать прямого контакта трубы с пламенем. Иными словами, его устанавливают на некотором расстоянии от зоны самой высокой температуры. Лучше всего, когда этот элемент расположен на пути отходящих продуктов сжигания топлива. В этом случае можно будет не беспокоиться о возможном его прогорании, а это гарантия его длительной службы. У встроенного змеевика на выходе предусмотрены патрубки, которые позволяют подключить трубы, ведущие к выносной накопительной емкости.

Плюсом теплообменников этого типа является минимальное время нагрева воды. Однако эффективность их работы не впечатляет.

• Для нагрева используется тепло, забираемое у топки, а это приводит к уменьшению мощности отопителя. В результате увеличивается время отопления парной, а это увеличивает и расход топлива.
• Остается нерешенной главная проблема — раскаленные дымовые газы будут продолжать все так же, не принося никакой пользы, вылетать в трубу. Из-за этого КПД агрегата находится на довольно низком уровне, который не превышает 50%.

Правда, все вышесказанное не относится к кирпичным банным печам, оснащенным теплообменником и несколькими ходами движения дымовых газов, которые служат для поддержания комфортной температуры в предбаннике и моечной.

Наружный теплообменник

Другой разновидностью теплообменника на дымоход, которая позволяет передавать печное тепло воде, является наружный навесной бак из нержавеющей стали. Как правило, его устанавливают на одну из боковых стенок топливника, а нагрев обеспечивается за счет выделяемого ею инфракрасного излучения. Преимуществом этого варианта является простота установки, однако пользоваться таким теплообменником не очень удобно. Здесь проявляется недостаток, присущий первому типу теплообменника, заключающийся в прямолинейном отборе тепла, и вдобавок к этому в подвесной бак приходится постоянно добавлять холодной воды.

Виды устройств для дымохода

Среди воздушных разновидностей традиционной моделью для самостоятельного изготовления считается трубчатый теплообменник, хотя есть и множество других вариантов.

Рассмотрим основные виды, которые актуальны для монтажа на дымоход печей длительного горения, малогабаритных буржуек, печей на отработке. Тепло, которое они преобразуют из энергии продуктов горения, называют сухим.

Если представить схематично внутреннюю часть устройств, то она может иметь следующие вариации.

Горизонтально или вертикально расположенные трубы, приваренные к корпусу топки. Вертикальное расположение эффективнее, так как воздух лучше проходит сквозь каналы. Материал изготовления – сталь.

Для приваривания к стенкам могут применяться фрагменты труб диаметром от 50 мм до 200 мм. Считается, что форма сечения – прямоугольная или круглая – принципиально не важна

Производительность во многом зависит от разницы уровней входа и выхода воздуха. Силу тяги определяет разница в температуре, поэтому отверстие, отвечающее за забор, часто выводят на улицу

Перегородки внутри корпуса. Своеобразный лабиринт составляют из металлических пластин, установленных вертикально. Оптимальная толщина деталей – от 6 мм до 8 мм.

Входное и выходное отверстия воздуховода должны располагаться напротив начала и конца лабиринта. Сверху устанавливают и приваривают металлическую крышку, обеспечивающую герметичность корпуса

Трубы, проходящие сквозь топку.

Интегрированную конструкцию необходимо создавать при сборке самодельной печи, еще перед тем, как заварятся стенки. Каналы расположены параллельно, на некотором расстоянии друг от друга. Сечение труб – 50 мм и более

Для чего нужен теплообменник?

Нужно разделять, что для теплообменников различают два вида конструкции. Например, водяной контур считается внутренним, так как устанавливается непосредственно на котел. А вот второй тип – внешний, предназначен для установки на дымоходе.

Абсолютно все виды этих приспособлений должны заполняться жидкостью. То есть в обычном понимании – это своеобразный бак, который может быть размещен на дымоходе, к нему подведены трубы, по которым после горячая вода попадает в радиаторы или баки. Получается, что даже тепловая энергия от выходящих газов сохраняется и дает пользу. Тем самым происходит полный процесс с безотходным циклом. Съем тепла трубы дымохода, как уже говорилось, происходит при помощи подведенных труб, одна поставляет холодную воду, а другая ведет к баку или батареи уже горячую, нагретую воду.

Недостатки жидкостных теплообменников

К недостаткам описываемых устройств можно отнести:

Сложность изготовления и проведения расчетов

Перед проведением работ по созданию устройства важно учитывать площадь дома и другие параметры, которые могут влиять на эффективность работы системы. Необходимость в постоянном слежении за такими параметрами системы, как давление теплоносителя и температура

Необходимость в постоянном слежении за такими параметрами системы, как давление теплоносителя и температура.

Увеличенный расход жидкости, связанный с испарением ее из расширительного бака. При этом в зимнее время, если дом пустует, жидкость необходимо полностью сливать.

Но следует отметить, что изготовить жидкостный теплообменник может практически любой человек, обладающий знаниями физики на школьном уровне

Но перед изготовлением устройства важно составить чертеж всей конструкции, в котором будут отображены размеры всех элементов.. При использовании жидкостного устройства следует помнить, что если дом не используется в зимнее время, жидкость необходимо полностью слить. Если этого не сделать, она превратится в лед, что может привести к разрушению труб и радиаторов

Если же теплообменник устанавливается в доме, который используется круглый год, об этом недостатке можно забыть

Если этого не сделать, она превратится в лед, что может привести к разрушению труб и радиаторов. Если же теплообменник устанавливается в доме, который используется круглый год, об этом недостатке можно забыть.

При использовании жидкостного устройства следует помнить, что если дом не используется в зимнее время, жидкость необходимо полностью слить. Если этого не сделать, она превратится в лед, что может привести к разрушению труб и радиаторов. Если же теплообменник устанавливается в доме, который используется круглый год, об этом недостатке можно забыть.

Классификация видов

Классификация видов направлена на облегчение выбора теплообменника для каждого конкретного случая

Если обратить внимание на статистику, то станет ясно, что практически каждая баня это уникальный проект. Отличия могут быть минимальны, но они есть, а значит каждый конкретный случай зависит от характеристик помещения: наличия свободного места в помещении, наличия чердачного помещения и, конечно, бюджета стройки

По месту расположения емкости теплой воды

Прежде чем делить систему по месту расположения емкости для теплой воды, разберемся, а на что вообще влияет расположение бака с теплой водой? А влияет оно в первую очередь на необходимость насоса. Дело в том, что полноценный насос установить в бане не получится, так как для него нужно отдельное помещение. Но по факту, мощная насосная установка в бане и не нужна. Будет вполне достаточно циркуляционного насоса систем отопления. Но, если бюджет не позволяет пользоваться техникой, приходится вспоминать законы физики.

Согласно школьному курсу, теплая вода легче холодной, а значит горячий слой «всплывает» над холодным. Так образуется небольшая разность давлений, которая при некоторых ухищрениях во время прокладки трубопровода позволяет создать систему с естественной циркуляцией. До массового распространения насосов на том же принципе работали системы отопления всех частных домов.

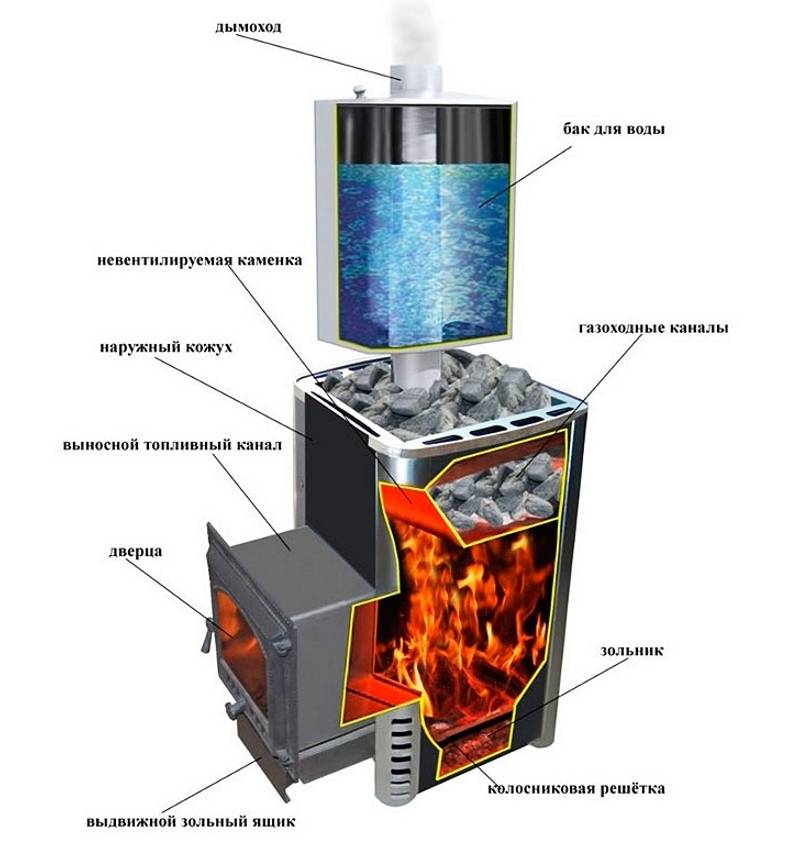

Система с расположением бака в парилке

По расположению бака с теплой водой системы бывают:

• С расположением бака в парилке. Зачастую такой бак и вовсе прячут в одну кирпичную «рубашку» с печью, за счет чего достигается эффект термоса с долгим сохранением теплой воды. Но напор это разность между уровнем воды и высотой точки излива, то есть расположением распылителя душа. И тут начинаются проблемы: сделать при таком исполнении классический душ невозможно. Можно выполнить душевую с гибким шлангом и не поднимать его выше 1,5 метров. Почему именно 1,5 метра? Да потому, что при высоте бани в 2 м, сделать напор больше не получится. Поэтому нужно устанавливать циркуляционный насос, мучатся с гибким шлангом или выбирать другой вариант расположения бака. Но, справедливости ради, плюсы и у такой системы есть: малая протяженность трубопровода, быстрый прогрев воды и длительное сохранение температуры воды.
• С расположением бака за стеной парилки. В этом случае получается сэкономить место в парной, которого всегда не хватает, но незначительно увеличивается протяженность трубопроводов и пропадает эффект термоса. Проблемы с напором и в этом случае сохраняются.
• С расположением на чердаке. Если конструктивные особенности помещения позволяют выполнить бак в чердачном помещении, то этот вариант будет наиболее выигрышным для напора. Конечно, увеличивается сложность монтажа из-за увеличения общей протяженности трубопроводов, но появится возможность установки классического душа. При этом бак следует обязательно утеплять, желательно минеральной ватой, чтобы тепло не расходовалось на прогрев неотапливаемого чердака.

Система с расположением бака за стеной парилки

По расположению теплообменника

• С теплообменником внутри печи. Как правило, это змеевик из стальных труб или пластинчатый теплообменник. Главное удобство такой конструкции в том, что нет необходимости занимать дополнительное место вокруг дымохода, а значит экономится место в помещении. Если устроить теплообменник змеевик внутри топки, то вода будет прогреваться достаточно быстро, но при этом в разы увеличивается опасность вскипания воды в трубе. Для того, чтобы защитить систему, придется устанавливать циркуляционный насос отопления.
• С теплообменником на дымоходе. Теплообменник на дымоходе проще сделать самому, для его эксплуатации и ремонта не нужно разбирать печь, как в предыдущем случае. Если говорить о покупных теплообменниках, то теплообменник на дымоходе будет эффективнее. Единственный минус — это габариты. эффективный теплообменник в топку можно сделать своими руками, а квадратные метры, занятые теплообменником на дымоходе никуда не денутся, поэтому такую конструкцию используют достаточно редко и только в целях предотвращения вскипания и пережога труб.

Теплообменник на трубу дымохода

Варианты подключения конструкций

Теплообменник на дымоходе может работать в двух основных режимах. И в каждом из них – свой процесс теплоотдачи от дыма к внутренней трубе теплообменника.

Итак, в первом режиме мы подключаем к теплообменнику выносной бак с холодной водой. Тогда на внутренней трубе происходит конденсация воды, отчего сам теплообменник нагревается исключительно за счет тепла конденсации водяных паров дымовых газов. В этом случае температура на стенке трубы будет не более 100°С. И вода в баке греться будет долго.

Во втором режиме конденсация паров воды на внутренней стенке теплообменника не происходит. Здесь тепловой поток через трубу идет более существенно, и вода греется быстро. Чтобы более полно понять этот процесс, проведите такой эксперимент: поставьте кастрюлю с холодной водой на газовую горелку. Будет хорошо видно, как на стенках кастрюли появится конденсат, и он станет капать на плиту. И не смотря на пламя 100°С, это состояние будет идти долго, пока сама вода в кастрюле не разогреется. Поэтому, если вы используете теплообменник на трубе как регистр для нагрева воды, то отдавайте предпочтение небольшим его конструкциям с толстыми стенками внутренней трубы – так конденсата будет намного меньше.

Труба на олове – просто и долговечно!

Данный вариант — это просто, практично и удобно. По сути, здесь дымоход попросту обвивает металлическая или медная труба, она постоянно нагревается, и перегоняемый через нее воздух быстро становится теплым.

Приварить спираль к вашему дымоходу вы можете аргоновой горелкой либо полуавтоматической сваркой. Припаять можно и оловом – если только заранее обезжирить его ортофосфорной кислотой. Держаться на нем теплообменник будет особенно крепко – ведь как раз самовары и паяны оловом, и служат действительно долго.

Гофра – дешево и сердито

Это – самый простой и малобюджетный вариант. Берем три алюминиевые гофры и оборачиваем их вокруг дымохода в мансарде или втором этаже. В трубах от стенок дымохода воздух будет греться, и его можно будет перенаправить в любое другое помещение. Даже достаточно большая комната будет нагрета до жары, пока вы будете топить печь для парной. А чтобы теплосъем был более продуктивен, обмотайте спирали из гофры обычной пищевой фольгой.

Теплоообменник-колпак – для прогрева мансарды

Также на участке дымохода в мансардном помещении можно поставить теплообменник, который работал бы по принципу колпаковой печи – это когда горячий воздух поднимается вверх, а остывая – медленно вниз. У такой конструкции есть свой огромный плюс – обычный металлический дымоход на втором этаже обычно раскаляется так, что к нему нельзя прикоснуться, и такой теплообменник значительно уменьшит опасность пожара или случайных ожогов.

Некоторые умельцы такие теплообменники еще обкладывают сеткой с камнями для аккумуляции тепла и декорируют подставку теплообменника. Мансарда в таком случае получается еще более уютной и вполне может использоваться как жилая. Ведь исходя из практики, температура трубы банной печи не превышает 160-170 °С, если на ней находится теплообменник. И самая высокая температура уже будет находиться только в районе шибера. Тепло и безопасно!

Простая конструкция: змеевик

Более простая конструкция — змеевикиз медной или алюминиевой трубки

Диаметр трубки выбирают так, чтобы было удобно ее подключать к штуцерам водяного бака-накопителя. Для гибки удобнее трубы с диаметром не более 28 мм. Длина в любом случае не должна превышать 3 метров — это обязательное условие для естественной циркуляции теплоносителя. Для подключения нагревательного змеевика к баку используют гибкую подводку для горячей воды.

Такую конструкцию теплообменника можно использовать для получения горячей воды, реже — для отопления небольших помещений. Максимальная эффективность нагрева достигается, если установить змеевик на дымоход простой печи типа буржуйки с высокой температурой дымовых газов.

Змеевик на дымоход своими руками

Теплообменник из трубы обычно устанавливают на дымоход металлической печи, установленной в гараже или мастерской, для получения теплой воды или отопления. Возможна также установка змеевика на банную печь.

Необходимые материалы:

• труба из меди, алюминия или стали — около 3 метров;
• гибкая подводка для ГВС диаметром ¾ дюйма — 2 штуки необходимой длины;
• накопительный бак, оснащенный поплавковым краном для подачи воды и сливным краном для ее потребления;
• шаровый вентиль для слива системы.

Последовательность выполнения работ:

1. Самое сложное при выполнении такого теплообменника — согнуть трубу в виде спирали, не уменьшив ее сечения. Медные трубы диаметром меньше 28 мм можно согнуть с помощью трубогиба без нагрева. Стальные и алюминиевые, а также трубы большего диаметра перед формовкой необходимо разогреть паяльной лампой.
2. Также можно использовать такой способ: трубу заполняют сухим песком и плотно затыкают ее концы деревянными заглушками. Гнут трубу по шаблону — трубе, имеющей диаметр дымохода, после чего убирают заглушки и высыпают песок, трубу промывают под большим напором воды.
3. На концах трубы нарезают резьбу и устанавливают переходники для подключения к системе.
4. Трубу устанавливают на дымоход. Для улучшения теплопередачи можно произвести пайку змеевика на дымовую трубу оловом, предварительно обезжирив места пайки и удалив окислы ортофосфорной кислотой.
5. Бак вешают на стену или устанавливают на опору выше уровня размещения змеевика. Подключают нагреватель к бачку с помощью гибких шлангов. В нижней точке системы устанавливают сливной кран.

При использовании теплообменника-змеевика в закрытых системах отопления необходима установка циркуляционного насоса! Теплоноситель может закипеть, и при плохой циркуляции возможен гидроудар с разрушением элементов системы!

Видео: получение горячей воды от теплообменника-змеевика, установленного на дымоходе

Виды теплообменников

Во время выбора описываемого устройства можно найти изделий различных типов. Чаще всего применяются теплообменники, выполненные в форме змеевика. Также популярными являются устройства из гофры. Кроме этого, многие используют изделия, теплоносителем в которых выступает воздух.

По типу теплоносителя практически все устройства можно разделить на те, которые используют воздух и изделия, нагревающие воду. Устройства первого типа имеют более простое строение, но отличаются меньшей эффективностью.

При желании можно создать теплообменник для установки на дымоход своими руками. Для этого потребуются такие инструменты, как болгарка и сварочный аппарат.

Изготовление

Очень много людей делают теплообменник на дымоход из одной большой по диаметру трубы (ее может заменить металлическое ведро для технических жидкостей) и малых в сечении трубок.

Для создания такого теплообменника нужно подготовить:

• 8 трубок диаметром 32 мм. и длиной в 60 см.;
• 1 трубу диаметром 57 мм. и длиной в 60 см.;
• ведро из металла (объемом 20 л.) или трубу диаметром 30 см.;
• 2 куска листового металла (размер одного куска 350х350 мм.)
• 1 кусок фанеры с такими же размерами, как листовой металл.

Все работы начинаются с подготовки листового металла. Из него нужно вырезать два одинаковых круга. Радиус должен равняться 150 мм. После этого на них обозначают девять отверстий. Одно должно находиться по центру, остальные — по кругу. Диаметр центрального отверстия должен составлять 57 мм. Такая же характеристика других отверстий должна равняться 32 мм. После отверстия вырезают.

Аналогичные действия делают с куском фанеры. Правда, вырезать круг не надо. Фанера будет шаблоном, который облегчит работу и позволит составить конструкцию теплообменника для дымохода с высокой точностью.

В подготовленный шаблон вставляют трубы. Фанеру размещают на середине длины труб. Далее одни концы труб вставляют в металлический круг. Каждую трубу приваривают к кругу. Сварку нужно делать так, чтобы не было никаких маленьких дырочек.

После шаблон снимают, и другие концы трубок приваривают к металлическому кругу. Далее берут стальное ведро, обжигают его, очищают металлической щеткой и отрезают дно. Остается сделать два отверстия (одно внизу, второе вверху с противоположной стороны) и приварить два патрубка.

Затем вставляют в середину уже сделанную из труб конструкцию и приваривают ее. Сварка должна быть такой, чтобы не было малейших дырочек. В конце на каждый шов наносят огнеупорный герметик, оставляют на сутки (за это время герметик высохнет) и покрывают слоем печного лака или специальной краски.

Создание теплообменника для дымохода завершено и его можно ставить на нужное место.

Бак с подключением водяного контура

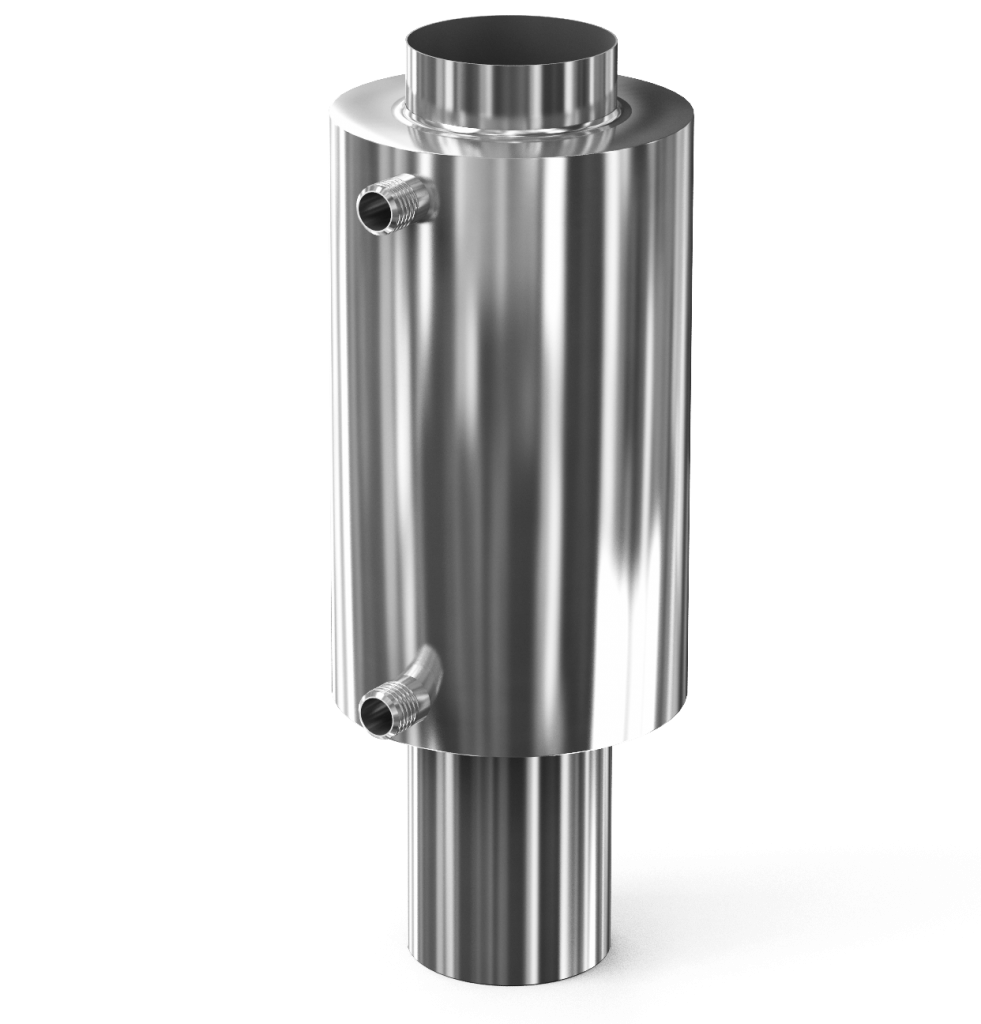

Теплообменник в виде бака, расположенного вокруг дымохода, делают из нержавейки или оцинкованной жести. При этом следует учесть конструкцию печи. Если в ней предусмотрен режим дожигания дымовых газов, и температура дыма на выходе из печи не превышает 200 градусов, можно использовать любой материал для изготовления теплообменника.

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Изготовление бака: пошаговая инструкция и видео

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

• отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
• 2 штуцера на 1 дюйм или ¾ дюйма для подключения к системе;
• бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
• медные или стальные трубы или гибкая подводка для ГВС;
• шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

1. 1. Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

1. Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
2. С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
3. Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.
4. Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
5. В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
6. Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
7. Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Для хорошей циркуляции теплоносителя необходимо использовать трубы с диаметром не менее ¾ дюйма, а их общая протяженность до накопительного бака не должна превышать 3 метра!

Теплообменник-водонагреватель, сделанный своими руками, показан на видео.

Воздушный конвектор для отопления дома

Основное отличие конвектора от других обогрева­тельных приборов в том, что существует возможность подобрать конвектор для абсолютно любого помеще­ния, так как современные модели этих приборов обла­дают превосходным дизайном и способны украсить со­бой интерьер, придав ему элегантный внешний вид.

Говоря об отопительных приборах, специалисты от­мечают характерную особенность — развитие конвек­торов идет по пути уменьшения их массы и внутренне­го объема. Более тяжелый прибор дольше сохраняет тепло, то есть имеет большую тепловую инерцион­ность. Будучи нагрет, он не может быть быстро охлаж­ден с помощью терморегулятора и продолжает излу­чать накопленное тепло, делая температуру в помеще­нии излишне высокой.

Тепловые конвекторы — приборы, позволяющие распределять тепло по комнате более равномерно, чем радиаторы или другие отопительные системы. В результате предотвращается образование влаги и грибка. Кроме того, мы знаем, что основная теплоотдача радиатора происходит за счет излучения. Кон­вектор же более 90% тепла передает именно конвек­цией, что является неоспоримым преимуществом для создания эффективного, комфортного и здорового климата помещений. Регуляторы температуры позво­ляют быстро установить и поддерживать температуру с точностью от 0,4 до 1 оС.

Эффективность конвекторов в сочетании с автома­тической регулировкой температуры позволяет полу­чить ровно столько тепла, сколько необходимо. И сов­сем не случайно, конвекторы на территории Западной Европы эффективно и успешно используют уже в тече­ние 20 лет. Там уже давно подсчитано, что обогрев по­мещений конвектором на 30-40% экономичнее по сравнению с традиционными методами отопления. На российском рынке присутствуют различные модели конвекторов, которые отличаются друг от друга, как по нагревательному элементу, так и по дизайну. Но наи­больший успех у газовых конвекторов, выпуск которых освоили многие отечественные и зарубежные произво­дители, поставляющие на российский рынок отопи­тельные приборы.

Воздушный бак

Усовершенствовать обычную буржуйку или банную печь с прямым дымоходом можно, если установить на воздушный теплообменник на дымоход. Он представляет собой цилиндрический корпус, по которому проходят несколько полых труб. Подсос воздуха происходит снизу, нагреваясь в трубе, он выходит из теплообменника, увеличивая КПД печи на 15-20%. Воздуховоды можно вывести в соседнее помещение, обогрев таким образом от одной печи несколько комнат или секций гаража.

Видео: как сделать воздушный теплообменник на дымоход

Еще одна оригинальная конструкция печи с воздушным теплообменником на дымоходе для отопления гаража показана в видео-ролике. С помощью такой печки можно отопить не только гараж, но и любой хозяйственное помещение, включая сельскохозяйственные постройки и теплицы.

Из гофротрубы

Дешевый и простой способ устройства воздушного теплообменника — использование для этой цели гофрированных вентиляционных труб. Их оборачивают вокруг неутепленной части дымохода, в результате воздух в гофре прогревается и за счет тепловой конвекции поступает в соседние комнаты. Чтобы гофротруба прогревалась эффективнее, можно обернуть ее вместе с дымоходом несколькими слоями фольги.

Система с гофротрубой удобна для отопления гаража, в котором установлена простая буржуйка из чернового металла. Такая печь быстро нагревает воздух, но он поднимается к потолку, из-за чего на уровне пола температура остается низкой. Если вывести воздуховоды ближе к полу, можно создать естественную циркуляцию нагретого воздуха, и во всем объеме гаража температура станет примерно одинаковой.

Теплообменник колпакового типа

Теплообменники в виде колпака обычно используют для отопления мансарды или второго этажа. Принцип его действия заключается в том, что нагретый от дымохода воздух поднимается под потолок, где задерживается колпаком и, постепенно остывая, опускается вниз, в комнату.

Колпак можно выполнить или оцинкованного металла или огнестойкого гипсокартона и вывести воздуховоды в нужном месте. Иногда колпак декорируют камнями, которые, нагреваясь, служат дополнительным теплоаккумулятором.

Правильный выбор материала

Лучше всего применять теплообменник из нержавеющей стали. Даже под воздействием больших температур физические характеристики металла остаются стабильными. Вот почему сварные швы кажутся достаточно крепкими, а при взаимодействии с кислородом формируют защитную пленку. Она стойко переносит кислотную среду. Говоря о применении цинка, при достижении температурных отметок 200 градусов он испаряется.

При показателе 500 градусов содержание паров в воздухе достигает критичных отметок. В то же время если имеется оцинковка, можно не волноваться. Правда, предельная температура не должна достигать отметки выше 200 градусов. Можно применять оцинкованный материал, так как он способствует усиленному смешению обтекающего устройство воздуха. Такого рода теплообменник неприменим для постоянного обслуживания, но чтобы согреть мансарду или баню — это оптимальный вариант.

Такой элемент можно установить легко и просто. Допускается его монтаж на простой буржуйке, фасад его облицовывают кирпичом, как и печь непосредственно.

Это интересно: дровяные чугунные печи для дачи.

Как установить теплообменник своими руками: инструкция

Установка теплообменника на дымоход происходит на базе уже готовой емкости, (например, модель “Ермак”), которую можно приобрести в магазине, либо изготовить самостоятельно из листовой нержавеющей стали или медной трубки.

Как выбрать металл для изготовления устройства

Для изготовления теплообменников используют следующие виды металла:

• нержавеющая сталь;
• оцинкованная жесть;
• медь.

Выбор зависит от конструкции печи, ее мощности и температурного режима.

Если рабочая температура печного оборудования не превышает 200 градусов, то для установки теплообменника подойдет любой металл.

Если печь нагревается выше 200 градусов, то использовать тонкостенные баки из оцинковки не рекомендуется, поскольку высокая температура может деформировать емкость.

Для теплообменника в виде змеевика (трубки, которая устанавливается спирально вокруг дымохода) используется медь как оптимальный металл по части пластичности, теплопроводности, прочности и устойчивости к коррозии.

При желании можно изготовить змеевик самостоятельно, согнув трубу спиралью таким образом, чтобы ее внутренний диаметр был на 1-2 мм больше трубы дымохода.

Установка теплообменника самоварного типа

Установка теплообменника — дело не совсем простое, и требует опыта в сварочных работах и знания принципов работы отопительных систем.

Монтаж выполняется на основе готового металлического бака:

• Емкость теплообменника устанавливается непосредственно на трубу дымохода, которая должна быть прочно закреплена на каменке.
• Выше по ходу трубы после теплообменника устанавливается шиберная заслонка дымохода.
• После выбора места для установки накопительного бака (это может быть парная, душевая, предбанник) на стену крепится опорная реечная конструкция.
• Бак фиксируется на опоре с помощью саморезов строго вертикально. Если бак имеет большой объем (от 120 литров), можно использовать кронштейны, которые устанавливаются на стену.
• К входному патрубку бака подключается обратный клапан (в случае открытого типа контура).
• К выходному патрубку емкости подключается кран для слива воды (он должен быть предусмотрен, если печное отопление используется сезонно).
• К теплообменнику через штуцеры подключаются отводящий и подводящий патрубки, идущие к накопительному баку.
• После подключения всех подводящих и отводящих труб теплообменник приваривается к трубе дымохода с обеих сторон.
• Патрубки, ведущие к накопительному баку, присоединяются при помощи металлических фитингов.
• После завершения сварочных работ, подключения подводящих и отводящих патрубков проводится проверка системы путем пробного запуска воды. Если сварные швы выполнены качественно, то в местах стыков течи возникнуть не должно.
