Штробление потолка под проводку: выбор инструментов, подготовка

Основные правила проведения работ самостоятельно

Перед началом выполнения работ необходимо ознакомиться с требованиями, изложенными в документе СП 76.13330.2016 (новая редакция СНиП 3.05.06-85), при нарушении нормативов потребуется переделка борозд. От корректности прокладки проводки зависит безопасность эксплуатации электрического оборудования в квартире или жилом доме. Перед укладкой кабелей в борозды необходимо проверить состояние изоляции, наличие трещин и надрывов не допускается.

Нормы и ограничения

Основные нормативные ограничения:

1. При прокладке борозд пересечение канавок не допускается.
2. Максимальное расстояние от распределительной коробки до точки подключения розетки или выключателя составляет 3 м.
3. Не допускается резка несущих стен (например, на территории Москвы запрет прописан в постановлении Правительства №508 от 25 октября 2011г.).
4. Вне зависимости от материала стен допустимая глубина борозды составляет 25 мм, что предотвращает повреждение прутьев арматуры абразивным инструментом.
5. При прокладке кабеля необходимо минимизировать количество изгибов, рекомендуется резать борозду с 1 переходом от вертикальной секции к горизонтали.
6. Запрещена укладка кабелей в зазор между бетонными плитами, поскольку при температурных деформациях возникает риск разрушения изоляции.

Требования по расположению борозд относительно элементов конструкции представлены в таблице.

Параметр	Минимальное значение, мм
Зазор между канавкой и горизонтальной поверхностью потолка	150
Расстояние от кромки дверного проема	100
Зазор между каналом и линией прокладки трубы централизованного газоснабжения	400
Толщина защитного слоя, нанесенного поверх уложенных в борозде кабелей	10

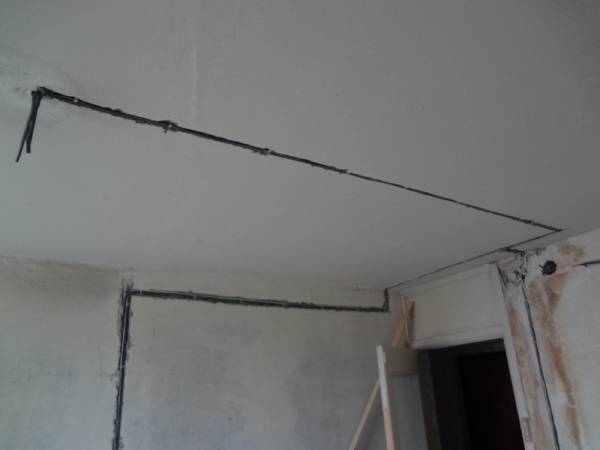

Штробление потолка

Нарезание штроб происходит после проведения разметки:

• вдоль линий нарезаются две линии;
• перфоратором или зубилом пробивается канал;
• кабель укладывается в штробу;
• штробы заделываются.

Глубина каналов должна быть такой, чтобы проводка помещалась в них вместе с крепежом. Ширина штробы зависит от толщины кабеля. Канавки не должны иметь острые выступы.

Перед заделыванием штроб обязательно проверяется кабель на наличие запаса, который нужен при подключении розеток и выключателей, а также для соединения проводов в распределительных коробках.

Далее проводятся такие работы:

• со штроб и кабеля удаляется пыль;
• разводится штукатурная смесь;
• ее нанесение осуществляется во внутреннюю часть штробы с прижатием провода;
• с помощью широкого шпателя убираются излишки штукатурки.

В процессе штробления учитываются следующие нюансы:

• запрещается в качестве канала применять расшитый междуплиточный шов;
• минимальное расстояние от штробы до угла составляет 0,1 м, до газопроводной трубы — 0,4 м;
• укладка кабеля должна осуществляться под прямым углом и по кратчайшему пути.

Видео о создании штроб для проводки под потолком:

https://youtube.com/watch?v=FbSlo7yV5Sc

Чем делать штробы в древесине

В принципе, можно работать всеми описанными выше инструментами, кроме перфоратора. Основное отличие — вместо долота используют стамески, но сама суть работы остается той же. Сначала делают два параллельных пропила, а древесину между ними удаляют стамеской. Но кроме этих инструментов есть еще несколько специфических:

• Циркулярная пила. При достаточном уровне владения этим инструментом штробу в деревянной стене можно сделать только циркуляркой — за два три прохода постепенно расширяя пропил до необходимых размеров.
• Фрезер. Ручным фрезером тоже можно сделать аккуратную штробу. Для этого на стену можно закрепить в качестве направляющей ровную планку и ведя по ней сделать углубление, которое затем расширить до необходимых размеров. Есть даже специальная фреза (на фото слева), но можно работать и обычной для формирования паза или боковой (справа, но ей не очень удобно в данном случае работать).

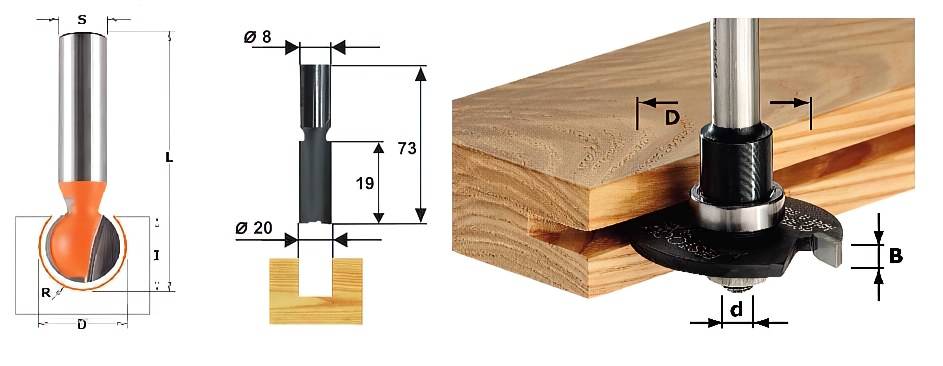

Фрезы для штробления в деревянных стенах

Так что для штробления в древесине возможностей больше. В данном случае, если есть один из этих инструментов, лучше работать им — они предназначены для дерева и наиболее удобны.

Нанесение разметки на потолках

На потолок прямые линии можно нанести первым или третьим способом, использовать уровень на потолке не имеет смысла. Особенность разметки на потолках заключается в определении центральной точки на прямоугольной поверхности помещения. Для этого проводят две прямые линии между углами по диагонали, точка их пересечения является центром, местом для установки осветительного прибора.

Нанесение разметки на потолках для штробления

Если в качестве потолка положены полые плиты, необходимость штробления отпадает. Провода протягиваются до нужной точки, где просверлено отверстие, через продольные полости внутри плиты.

Что нужно для штробления

Для выполнения этого вида работ требуются следующие инструменты:

• перфоратор с насадками (штробер, лопатка);
• болгарка с диском по бетону;
• штроборез.

Как правило, перфоратор и болгарка используется в паре. Болгаркой прорезаются каемки по ширине будущего электрического канала. Расстояние между ними соответствует сумме диаметров закладываемых проводов, или ширине перфораторной насадки. Глубина прореза на пару миллиметров больше диаметра используемого провода. Перфоратор применяется в виде ударника для выемки бетона из очерченной борозды.

Наиболее удобным инструментом для прокладки борозд в бетонных, каменных стенах является штроборез. Выполненная этим устройством штраба выглядит аккуратнее, а количество выбрасываемой при производстве работ пыли заметно снижается. При его использовании скорость изготовления борозд значительно выше, чем при использовании других инструментов. Это достигается установкой двух параллельных дисков, возможностью установки габаритов одновременно прокладываемых борозд.

Подготовительные мероприятия и разметка рабочей поверхности

Перед началом резки борозд необходимо:

1. Разработать схему прокладки проводки в помещении и убедиться в отсутствии кабелей в стенах. Следует учитывать, что в многоквартирных домах внутри перегородок могут находиться кабели от соседнего жилого помещения, поэтому отключение квартиры от лестничного распределительного щитка не гарантирует защиты от поражения током.
2. Определить мощность потребителей и выбрать провода с необходимым сечением.
3. Нанести на поверхность осевые линии борозд, идущие от распределительной коробки к потребителям.
4. Убрать из помещения мебель или тщательно закрыть предметы интерьера (в т. ч. двери) полиэтиленовой пленкой, закрепив полотнища скотчем.

Обзор инструментов

Есть несколько вариантов, как штробить стены под проводку, различающиеся в зависимости от применяемого инструмента.

Молоток и зубило

Вся процедура разделяется на небольшие сегменты. Первым делом зубилом проделываем углубления по краям углубления на одну или две ширины его острия. После этого, поставив его поперек борозды, выбивается внутрь. Далее можно продолжить убирать верхний ряд по запланированной полосе и в завершение, начать углубление на 25 мм по всей длине. Также можно после каждого снятия слоя, делать углубления.

Перфоратор

При данном способе применяются 2 насадки: бур и лопатка. Сначала по всей протяженности направления, которой запланирована борозда, проделываются дыры глубиной 25 мм на расстоянии приблизительно 10-15 мм. После этого лопаткой убираем всё лишние в канале. Главное — не устанавливать лопатку поперек направления штробы, чтоб не отколоть излишний кусок стенки или штукатурки. Штробить этим средством – самая быстрая и чистая процедура.

Болгарка, угловая шлифмашинка

При применении болгарки следует использовать алмазный диск, только с ним можно будет без труда и аккуратно проштробить бетон и кирпич, да и в случае со штукатуркой процедура будет проще. Сначала надо сделать два параллельных надпила по запланированному направлению с промежутком между ними, равным ширине штробы. Затем перфоратором либо зубилом выбрать все лишнее в надрезах до нужного размера. Процесс очень напоминает предыдущие, но штроба выходит существенно ровнее

Это важно, так как в этом случае повреждения штукатурки или отделки будут минимальными

Штроборез

По сути, это оптимальное устройство. В нем уже учтена вероятность конструкции двух разрезающих алмазных кругов с регулированием дистанции между ними. Два круга прикрыты особым кожухом, который полностью закрывает место контакта с поверхностью. Регулировкой расположения кожуха можно менять глубину, на которую будет делаться прорезка стенки. В большинстве случаях чехол оснащен особым отводом, в который можно установить всасывающую трубу от пылесоса.

Начало разметки

Начинается разметка с обозначения маркером в соответствии с планом установки, мест размещения на потолке светильников, на стенах выключателей, розеток, распределяющих коробок и распределительного щитках. Измеряются расстояния указанные в проекте между элементами проводки и другими точками отсчета.

На стенах очерчиваются все элементы электропроводки, магистрали которые их соединяют, проводятся строго вертикально и горизонтально. В зависимости от количества проводов и их толщины выбирается ширина штробы на каждом участке, для наглядности проводятся две линии указывающие границы для штробления.

Таблица с параметрами различных кабелей используемых в скрытой проводке

В – ширина кабеля по внешней изоляции;

Н – высота кабеля по внешней изоляции;

Эти значения используются при расчете ширины и глубины штоб.

Для одного трехпроводного кабеля с сечением проводов 0,75 — 4 мм от коробки до подрозетника ширину штробы делают 1 см, глубиной до1,5 см.

Обязательно предусматриваются возможные отклонения в результате последующих после разметки работ:

• высота полов становится выше после заливки уровня и настила напольного покрытия;
• на потолках могут использоваться натяжные или подвесные конструкции;
• стены ровняются гипсокартонными листами или штукатуркой;

Эти доработки сокращают объем помещений и могут повлиять на точность расположения элементов электропроводки. В большинстве случаев нашей действительности при строительстве помещений, прямоугольная геометрия искажается. Попадая в космическое пространство не забудьте пополнить свой фартовый счет в онлайн казино Слот В . Ведь никто не знает где удача ждет вас в очередной раз и где она вас наградит! Длина стены под потолком может отличаться от длины под полом, эти детали тоже надо учитывать и делать поправки.

Штробление стен под трубы

Инструменты, используемы для штробления под трубы, аналогичны тем, что используются для проводки. Сам процесс также полностью аналогичен. Такую обработку используют для замены стояков водопровода, канализаций и разводки труб. Зачастую профессионалы уже имеют все необходимое для этого оборудование, но, если вы решили провести отделку своими руками, воспользуйтесь рекомендациями, предназначенными для штробления под проводку. Только надо помнить, что штроба под трубы должна быть большего размера.

Как видите штробить стены довольно трудное занятие. В случае возникновения любых осложнений лучше обратиться к профессионалам. Также просмотрите специальное видео, чтобы увидеть, как правильно штробить стены:

Часто задаваемые вопросы электриков

Вопрос №1. Что такое строительный или отбивочный шнур?

В качестве отбивочного шнура можно использовать бельевую веревку или шпагат.

Вопрос №2. Можно телефонные линии расключать в распределительной коробке проводами электропитания?

Нет разметка для всех информационных линий, телефоны , радио, кабеля телевидения, прокладывается отдельно от силовых кабелей. У всех линий свои распределительные коробки.

Вопрос №3. Какие порошки надо использовать для пропитки отбивочного шнура?

Практически порошки любой строительной смеси, мел, гипс, колер для цветной побелки, даже обычный цемент. Главное условие чтобы цвет стены, на которой делается разметка, имел яркий контраст относительно цветом порошка, тогда линии будут четко видны.

Вопрос №4. Можно на отдельных участках провода собрать в жгут и сделать штробу более глубокой и менее широкой?

Не рекомендуется глубокие штробы на отдельных участках могут привести к разрушению стены.

Вопрос № 5. Что такое ПУЭ и где его взять?

ПУЭ ( правила устройства электроустановок) один из руководящих документов которым руководствуются при прокладке проводки. Купить можно в специализированных магазинах  технической литературы, найти в интернете, взять почитать у знакомого специалиста в области энергетики.

Подготовка отверстий

Под розетки и распределительные коробки отверстия вырезают с помощью перфоратора или ударной дрели. В качестве насадки используют алмазные или победитовые коронки.

Технология прорезания отверстий следующая:

1. Сначала в отмеченном месте проделывают кольцевую борозду глубиной 10 мм.
2. Затем коронку меняют на бур и просверливают отверстия в нескольких местах полученной окружности на требуемую глубину.
3. Завершающий этап — снова устанавливают в инструмент коронку и при вращении удаляют все перемычки между просверленными отверстиями.

Гнездо под розетку, выключатель или монтажную коробку готово.

Конкретные особенности штробления

Далее мы рассмотрим детально штробление стен из разных материалов.

Чем делать штробы в древесине

Для деревянных стен подходят все вышеперечисленные инструменты за исключением перфоратора. Вместо зубила лучше применить стамеску, но принцип работы остается прежним. Создайте два параллельных пропила на одинаковом расстоянии и удалите древесину между ними с помощью стамески. Также могут использоваться более специфические инструменты:

1. Циркулярная пила позволяет делает ровные штробы, но требуется высокий навык владения прибором. Принцип основан на повторных проходах циркуляркой и постепенном расширении пропила до нужной ширины.
2. Фрезер ручного типа позволяет создать аккуратную канавку. Чтобы это сделать, к стене крепят направляющую планку и вдоль нее ведут инструмент, делая ровное углубление. Затем оно расширяется до нужной ширины. Для такой работы нередко применяют специальную фрезу, но можно справиться обычной насадкой, формирующей паз.

Таким образом, инструментов для штробления древесины больше, как и возможностей сделать это. В идеале нужно выбрать один из перечисленных инструментов, поскольку они предназначены для работ по дереву.

Чем проделать канавки под проводку в газобетоне

В идеале следует использовать ручной штроборез для газобетона, поскольку блоки легко поддаются такой обработке. Инструмент представляет собой металлическую трубку с рукоятью и выступом на другой стороне. Он просто в применении, оставляет после себя минимальное количество пыли. Альтернатива – использование циркулярной пилы или болгарки УШМ, но нужна будет хорошая защита для дыхательных путей.

Штробление стен из кирпича

Если нужна прокладка проводки в доме без отделки на стенах, то обычно штробированием не занимаются. Вместо этого на кирпичной стене устанавливается плоский кабель, имеющий жилы необходимого сечения, после чего он прячется под слоем штукатурки толщиной от 30 мм. Этого достаточно для того, чтобы спрятать кабель 3×2,5 или 3×4. Провод большего сечения используется намного реже.

Штробление стен, если оно все-таки требуется, производят любым из перечисленных инструментов. Процесс идентичен созданию углублений в бетонных стенах. Однако кирпич мягче и лучше поддается обработке.

Штробление гипсокартона

Листы гипсокартона очень тонкие, поэтому делать в них штробы невозможно. Обычно кабель прячется под хрупкой конструкцией листа, а единственным вариантом может стать высверливание отверстий, необходимых для установки розетки или посадочного места под выключатель. Делается это при помощи перфоратора.

Штроба в кафельном полу

Кафельная плитка зачастую используется в качестве отделки в ванной комнате или на кухне. Нередко возникает необходимость проделывания штробы в стене. И проблем в этом плане быть не должно: единственный нюанс – требуется установка специальных алмазных кругов на болгарку или штроборез. Чтобы исключить образование трещин в кафельной плитке, избегайте применения перфоратора.

Нюансы с несущими стенами

Перед выполнением ремонта, связанного с прокладкой новой или заменой старой электрической проводки, нужно составить проект. Потребуются утвердительные документы, в которых указывается расположение несущих стен и возможность проделывания в них углублений. В полученном плане четко указано, где, куда и как прокладывать кабель, какой ширины и глубины должны быть штробы и т. д.

Если у вас есть сомнения насчет целесообразности и допустимости проделывания штроб в несущей стене, то попробуйте получить соответствующее разрешение в БТИ. Организация, занимавшаяся проектированием дома, предоставит все документы и уточнит запас прочности здания. Разрешение будет выдано в большинстве случаев.

Штробление стен под кондиционер

Особо габаритные штробы требуются для установки стандартных кондиционеров, состоящих из внутренних и наружных блоков. По ширине штроба должна быть не менее 60, глубине – 50 мм. Это позволит спрятать все медные трубки с утеплительными материалами, провода и гофру, используемую в качестве отвода конденсата.

Каким инструментом лучше штробить стены?

Сделать штробу можно при помощи следующих инструментов:

• Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
• Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.

• Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
• Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.

Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.

Штробление стен молотком и зубилом

Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:

• Зубилом углубить верхний и нижний край разметки.
• Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
• Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.

Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).

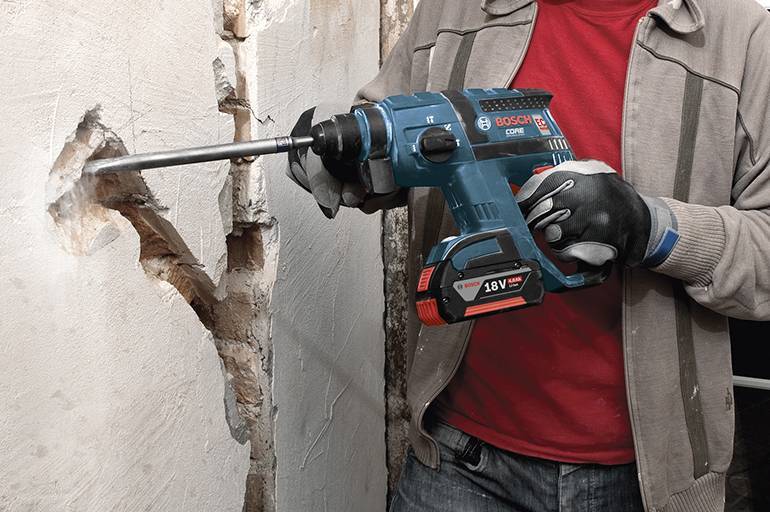

Как сделать штробу с помощью перфоратора?

Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:

• При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.
• Сменить насадку на перфораторе, установив вместо бура лопатку.
• Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.

Подробнее про штробление перфоратором на видео:

Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.

Штробление стены болгаркой

Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:

• Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
• Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.

Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.

На видео пример штробления с поливом:

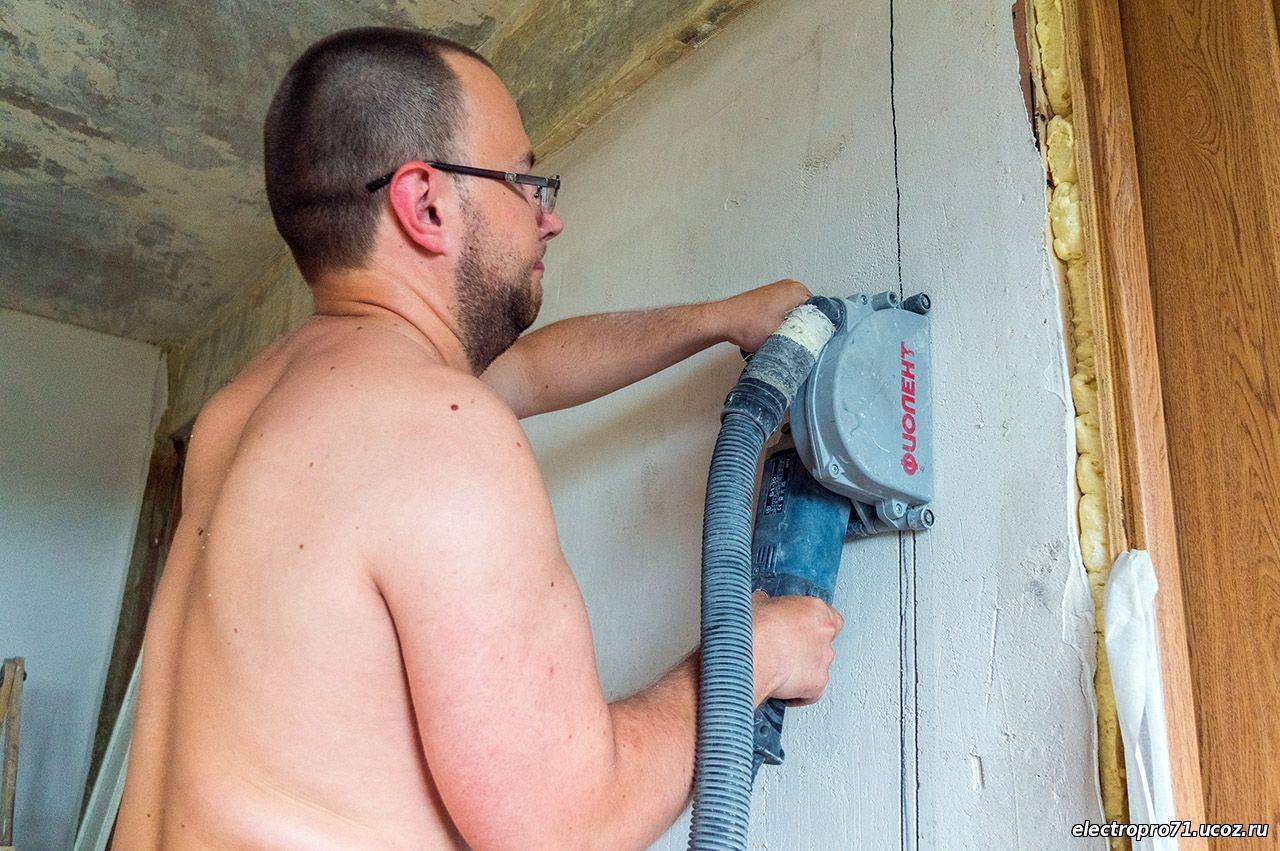

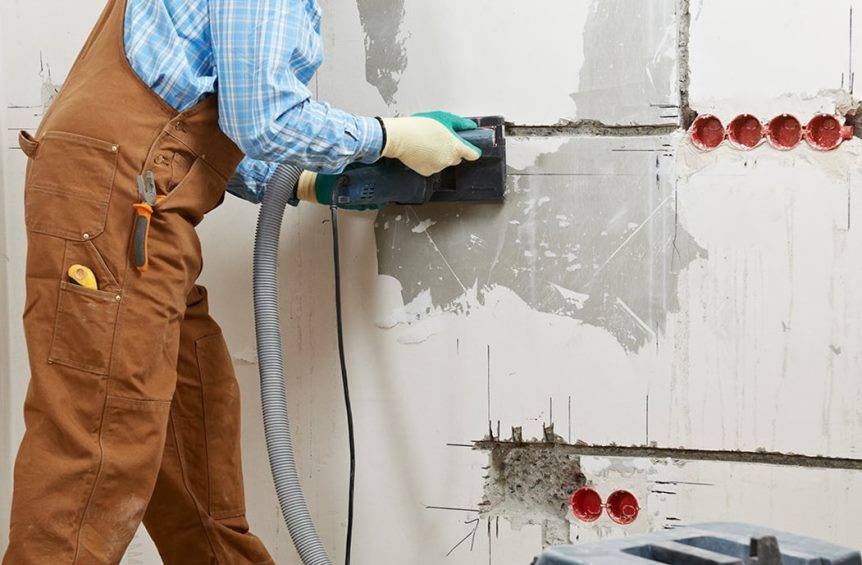

Прорезание электрической канавки штроборезом

Этот инструмент похож на усовершенствованную болгарку. Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.

Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.

Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.

Про работу штроборезом на видео:

https://youtube.com/watch?v=RtIUVKq2bYk

Особенности работы с различными материалами

Мало выбрать подходящий инструмент для штробления стен под проводку

Важно ознакомиться еще и с тем, какой материал лежит в основе стен, чтобы понять, как с ним работать. Существуют еще и общие правила, которые применимы для всех конструкций

Но в случае с кирпичными стенами, провода лучше укладывать горизонтально. Еще лучше, если местом их расположения будут горизонтальные швы между рядами кладки. Во всех случаях штробы должны располагаться вертикально или горизонтально, исключением выступают мансардные этажи.

Длина паза не должна превышать 3 м. Количество поворотов нужно снизить до минимума. Штробление стен под проводку в панельном доме не разрешено, если перед вами несущая конструкция. Она берет на себя всю нагрузку от верхних этажей и крыши, а снижение ее несущей способности влечет риск обрушение всего здания.

Если же вы получили все разрешения и планируете осуществлять проделывание паза под проводку, а в наличии лишь углошлифовальная машина, вам могут понадобиться насадки на болгарку для штробления. Для этого вы можете приобрести:

• место под установку циклона;
• кожух для защиты;
• 2 пильных диска;
• раструб для пылесоса.

Для этого оборудования можно использовать еще и специальную насадку, называемую штроборезом. Ее лучше не применять, если мощность оборудования не превышает 1500 Вт. Чтобы исключить перегрев мотора, нужно приобрести диск с диаметром не больше 180 мм.

Штробы в бетоне и кирпиче

Работая в панельном доме, вы должны помнить о том, что до розеток проводят пазы лишь в том случае, если стены не являются несущими. От пола розетки следует удалить на 30 см или больше. Что касается кирпича, то при его кладке нужно не нужно заполнять швы раствором, чтобы после их не расшивать и уложить туда проводку. Если же кладка уже выполнена, раствор можно удалить механическим способом. А вот при работе с бетоном молоток и зубило не помогут.

Как работать с деревом и газобетоном

В древесине прокладка коммуникаций запрещена. Провода должны располагаться снаружи стены, а после перекрываться кабель-каналом. Что касается газобетона, это довольно мягкий материал, работать с которым вы можете даже ручным штроборезом. Его домашние мастера иногда изготавливают самостоятельно.

Нюансы с несущими стенами

Несущие стены ни при каких обстоятельствах штробить нельзя. Это может привести к нарушению целостности важных для всего здания конструкций. Если же начинать такие работы без разрешения, это может обернуться штрафом и необходимостью удаления проложенной проводки.

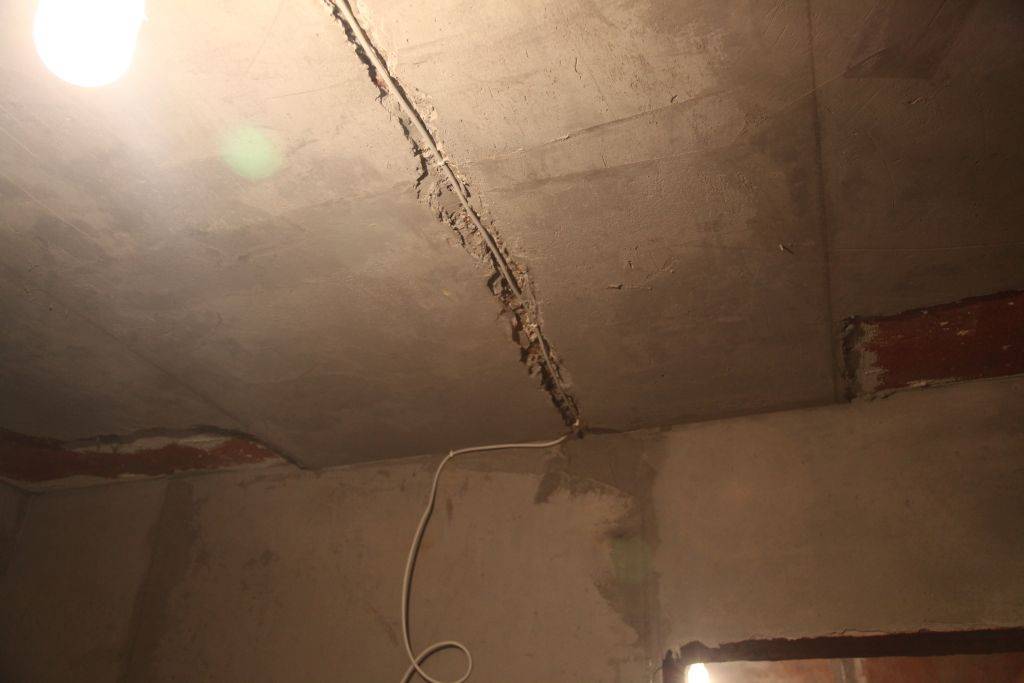

В каких домах нельзя штробить потолок

Штробление потолка может потребоваться с целью прокладки электрического кабеля. При выполнении поставленной задачи необходимо руководствоваться определёнными правилами во избежание неприятных последствий. Однако далеко не во всех домах можно штробить потолок. Об этом и пойдёт речь в сегодняшней статье.

Некоторые люди для того, чтобы проложить электрический кабель, прорезают одну из бетонных плит, из которых состоит потолок. Делать это крайне не рекомендуется. Мало того, резать потолочные плиты запрещено. И на это есть целый ряд причин. Основная из них, возможность обрушения плиты в ходе дальнейшего эксплуатирования.

Штробить потолок самостоятельно крайне не рекомендуется, особенно в старых многоквартирных домах. Речь идёт о хрущёвках и панельных домах, в которых проведение подобных строительных работ чревато не самыми благоприятными оследствиями. Такая потребность может возникнуть при полной замене электрической проводки. Сверлить в потолке новые дыры нельзя. Лучше всего проложить кабель в стары отверстия. Так человек обезопасит себя от обрушения потолка.

Многие люди уверены, что минимальное дробление потолка не приведёт к возникновению серьёзных последствий. Однако это вовсе не так. Как правило, делая новые дыры в потолке, человек подрывает прочность всей конструкции. Да, потолок может и не обрушиться, если сверху нет соседей. В противном случае это произойдёт. Причём обрушение может случиться даже через несколько лет после выполнения строительных работ.

Ни в коем случае не штробите потолок на стыке двух плит. Такими действиями можно нарушить прочность всей конструкции потолка. Также на выполнение подобной работы необходимо соответствующее разрешение, которое можно получить в управляющей компании того или иного дома.

Правила штробления потолков нужно соблюдать в любом случае. Они придуманы не просто так. Данные требования существенно повышают безопасность всех жильцов дома. Перекрытия и несущие стены вообще запрещено подвергать сверлению. Перед выполнением процедуры обязательно изучите всю поверхность потолка на предмет различных трещин и сколов. Их наличие нельзя игнорировать. Трещины нужно убрать в обязательном порядке.

Таким образом, в данной статье была изложены основные причины, согласно которым штробление потолков в старых домах запрещено. При выявлении подобного факта следует незамедлительно обратиться в соответствующие органы.

http://kakpotolok.ru/poleznye-sovety/shtroblenie-potolka/http://www.houzz.ru/statyi/obayasnyaet-yurist-pochemu-nelyzya-shtrobity-steny-pod-elektriku-stsetivw-vs~129197947http://homemasters.ru/forums/topic/19188-shtrobit-potolok-mozhno-li-shtrobit-potolok/http://2proraba.com/poleznye-sovety/kak-shtrobit-steny-potolok-pod-provodku.htmlhttp://tgorlovka.com/2019/08/21/v-kakih-domah-nelzya-shtrobit-potolok/

Нанесение разметки на потолках

На потолок прямые линии можно нанести первым или третьим способом, использовать уровень на потолке не имеет смысла. Особенность разметки на потолках заключается в определении центральной точки на прямоугольной поверхности помещения. Для этого проводят две прямые линии между углами по диагонали, точка их пересечения является центром, местом для установки осветительного прибора.

Нанесение разметки на потолках для штробления

Если в качестве потолка положены полые плиты, необходимость штробления отпадает. Провода протягиваются до нужной точки, где просверлено отверстие, через продольные полости внутри плиты.

Конкретные особенности штробления

Иногда приходится сталкиваться с нестандартными ситуациями, в которых нужны общие знания и еще чуть-чуть советов. Среди наиболее распространённые были выбраны ниже представленные.

Штробление стен под кондиционер

Для кондиционера бытового типа с двумя стандартными блоками – внутренним и наружным нужны особые размеры для штробы. Минимальная ширина должна быть 60 мм, а глубина – 50 мм. Такие размеры позволят разместить, всю «начинку», состоящую из двух медных трубок с утеплителями, двух проводов и гофры для отвода конденсата без повреждений.

Штробление деревянных стен

При проведении электропроводки в деревянном доме, в т.ч. бане, штробление стен запрещено правилами пожарной безопасности. По своей сути, физически это было бы простое вырезание (выдалбливание) канавки, что являлось бы нецелесообразным процессом. Для таких случаев существует наружная проводка, скрытая специальными кабель-каналами, замаскированными «под дерево».

Штробление гипсокартона

Штробление в листах гипсокартона невозможно из-за его тонкой и хрупкой конструкции. Кабель укладывается за листом. Единственный возможный вариант – это проделывание отверстий под розетку специальной насадкой-коронкой на перфоратор.

Установка розеток в гипсокартоне

Штроба в кафельном полу

Ванная и кухня – два помещения, где может понадобиться штроба в стене. Особых проблем с таким процессом возникнуть не должно. Единственный нюанс в том, чтобы на болгарку или штроборез установить соответствующие алмазные диски. Перфоратором же пользоваться не рекомендуется, чтобы избежать трещин в плитке.

Предварительный этап

Прежде чем штробить стену под проводку, нужно определить, есть ли на предполагаемом маршруте уже установленные скрытые кабели. Это делается с помощью специального прибора. Так вы обезопасите себя от контакта с напряжением 220 V. Старые провода могут и не быть под напряжением, но это нужно проверить.

Перед тем, как штробить газобетон под проводку, надо с поверхности удалить обои и другие декоративные материалы, которые помешают прокладыванию ровной борозды. В первую очередь, они навредят инструменту, забившись в устройство, что чревато возникновением аварийной ситуации.

Дальше делается разметка поверхности. Линии прокладываются от распределительной коробки до точек расположения розеток, выключателей или вывода кабелей под осветительные приборы.

Совет! Штробление без пыли не существует, поэтому закройте дверные проемы влажным покрывалом или пленкой, чтобы препятствовать ее распространению по жилому помещению. Также полиэтиленом закройте находящуюся в комнате мебель и другие предметы интерьера, или переместите их на время проведения работы.
