Степень защиты IP: расшифровка, таблица значений

Выбор степени защиты для различных условий

Значение IP должно соответствовать характеристикам места установки оборудования. Слишком низкая степень защиты может привести к аварии и делает эксплуатацию устройства опасной для людей. Избыточная защита повышает стоимость монтажа и увеличивает габариты электроприбора. Приведем несколько примеров типовых условий:

розетки и выключатели в жилых помещениях должны иметь IP22 или IP33
в детской комнате желателен класс IP43
в ванной комнате и на кухне в зонах рядом с водой устанавливаются розетки, выключатели и светильники с классом защиты IP44
в подвальных помещениях также используются электроприборы со степенью IP44
оборудование, устанавливаемое на открытых балконах, должно иметь защиту IP45 и выше
на улице используются устройства со степенью защиты IP64
максимальную защиту IP68 имеют устройства, предназначенные для работы под водой, например, соединительные муфты подземных кабелей и светильники, которые монтируются на дне бассейна

Что касается промышленного оборудования, все устройства с низким IP (как правило, IP20) устанавливаются в шкафы управления, которые, в свою очередь, должны обеспечивать требуемую защиту в текущих условиях эксплуатации. Как пример устройства с IP00 можно привести печатную плату, работающую без корпуса.

Устройства, работающие самостоятельно, без шкафа, обычно хорошо защищены от внешних воздействий. Например, большинство современных электродвигателей имеют степень защиты IP55 или выше и без проблем выдерживают долговременную работу в условиях сильного запыления и попадания струй воды.

В целом устройства с высоким IP являются более надежными и конструктивно защищенными. Однако при продолжительной работе в тяжелых условиях необходимо регулярно проводить техническое обслуживание оборудования для обеспечения длительного срока эксплуатации.

Расширенный немецкий стандарт

Существует также принятый в Германии стандарт DIN 40050-9, где предусмотрен повышенный уровень защиты IP69K, который обозначает возможность высокотемпературной мойки.

Помеченные этой маркировкой приборы не только полностью пыленепроницаемы, но и выдерживают экстремальное сочетание горячей воды и высокого давления.

Для предохранения приборов с нулевым классом защиты от водяных паров применяются специальные ящики, конструкция которых предупреждает попадание влаги

Первоначально указанный уровень защиты использовался для маркировки специальных транспортных средств – бетономешалок, грузовиков, поливальщиков, которые нуждаются в регулярной интенсивной помывке.

Позднее обновленный формат нашел применение на предприятиях пищевой и химической промышленности, а также в других сферах народного хозяйства.

Степени защиты (IP): расшифровка

Чтобы разобраться в сфере применения оборудования, необходимо знать простые правила по расшифровке IP. Первое значение показывает степень защищенности от пыли и других твердых тел. Следующая цифра обозначает уровень влагоизоляции.

0_ – корпус подвержен проникновению воды и пыли;
1_ – защищает от попадания предметов более 50 мм (например, касание рукой или другим крупным предметом);
2_ – ограничивает попадание предметов более 12 мм (например, случайное касание пальцем);
3_ – защита от контакта с предметами больше 2,5 мм (провода или инструменты);
4_ – защита от контакта с предметами больше 1 мм (тонкие провода, мелкие инструменты);
5_ – частичная изоляция, предотвращающая попадание пыли (для слабозапыленных помещений);
6_ – изоляция или полная защита от попадания пыли (для работы в сложных условиях);
_0 – корпус не защищен;
_1 – предотвращает попадание капель воды;
_2 – защита от протекания вертикальных капель и под углом до 15 градусов;
_3 – обеспечивает защиту от попадания вертикальных капель и под углом до 60 градусов;
_4 – средняя изоляция предотвращает попадание капель с любой стороны;
_5 – защита от воды под малым давлением с любой стороны;
_6 – защита от сильных струй воды и волн;
_7 – защита от непродолжительного погружения в воду;
_8 – полная изоляция используется при длительном контакте с водой.

Дополнительные буквы указывают на тип защиты людей от касания опасных частей:

А – защита от касания тыльной стороной руки (50 мм);
В – пальцем (12 мм);
С – инструментом (2,5 мм);
D – проволокой (1 мм).

Вспомогательные буквы (указывают на тип электрооборудования и способ тестирования):

H – высоковольтное оборудование;
M – устройства, имеющие вращающиеся элементы и испытанные в момент вращения;
S – оборудование с вращающимися элементами, испытанное в момент покоя.

Используя эти данные, можно выяснить степени защиты (IP). Расшифровка и способы определения нужного класса приведены ниже.

Сколько существует степеней защиты от влаги светильников

Свет — это великий волшебник, именно он делает нашу жизнь ярче. Главное, правильно подобрать качественное осветительное оборудование. Выбирая товар, мы часто сталкиваемся с техническими характеристиками, значения которых нам не совсем понятны.

Мы расскажем вам о важном параметре при выборе светильника – степени защиты от механических повреждений и влаги – IP

Наиболее распространены классы защиты IP:
IP20 светильники могут применяться для внутреннего освещения в нормальной незагрязненной среде. Типовые области применения: офисы, сухие и теплые промышленные цеха, магазины, театры.
IP21/IP22 светильники могут применяться в неотапливаемых (промышленных) помещениях и под навесами, так как они защищены от попадания капель и конденсации воды.
IP23 светильники могут применяться в неотапливаемых промышленных помещениях или снаружи.
IP43/IP44 светильники тумбовые и консольные для наружного уличного освещения. Тумбовые светильники устанавливаются на небольшой высоте и защищены от проникновения внутрь мелких твердых тел, а также дождевых капель и брызг.
Для промышленных светильников, используемых для освещения высоких цехов, и уличных светильников распространенной комбинацией является защита электрического блока по классу IP43 (для обеспечения безопасности), а оптического блока по классу IP54/IP65 (чтобы предотвратить загрязнение отражателя и лампы).
IP50 светильники для пыльных сред, защищенные от быстрого внутреннего загрязнения. Снаружи светильники IP50 могут легко очищаться. На объектах пищевой промышленности следует применять закрытые светильники, в которых предусмотрена защита от попадания осколков стекла от случайно разбитых ламп в рабочую зону.
Хотя степень защиты предусматривает обеспечение работоспособности самого светильника, она также означает, что отдельные частицы не могут выпасть из корпуса, что соответствует требованиям пищевой промышленности. Для освещения помещений с повышенной влажностью светильники с IP50 применять нельзя.
IP54 традиционный класс для водозащищенного исполнения. Светильники можно мыть без каких-либо отрицательных последствий. Такие светильники также часто используют для освещения цехов пищевой промышленности, рабочих помещений с повышенным содержанием пыли и влаги, а также под навесами.
IP60 светильники полностью защищены от накопления пыли и могут использоваться в очень пыльной среде (предприятия по переработке шерсти и тканей, в каменоломнях) и для освещения предприятий пищевой промышленности (по соображениям, изложенным выше).
Светильники в исполнении IP60 встречаются редко. Чаще там, где требуется IP60, применяют класс IP65/IP66. IP65/IP66 относятся к струезащитным светильникам, которые применяются там, где для их очистки используются струи воды под давлением или в пыльной среде. Хотя светильники не являются полностью водонепроницаемыми, проникновение влаги не оказывает никакого вреда на их функционирование.
IP65/IP66 светильники часто выпускаются в ударозащищенном исполнении.
IP67/IP68 светильники этого класса можно погружать в воду. Могут применяться для подводного освещения бассейнов и фонтанов. Светильники для освещения палубы кораблей также соответствует этому классу защиты. Метод испытаний не подразумевает, что светильники с IP67/IP68 также удовлетворяют требованиям класса IP66/IP67.

Степень защиты светильника IP производители определяют сами, используя для этого европейский стандарт MEK-529.

Как читать IP код – пример расшифровки

В качестве примера трактовки кода, который характеризует степень защиты ip, рассмотрим оборудование с популярным на практике обозначением IP54. Даже без использования таблицы из индекса следует, что:

IP указывает на то, что кодируемая информация относится к параметрам защиты электротехнического изделия от внешних воздействий окружающей среды;
цифровой индекс 5 указывает на то, что рассматриваемое изделие представляет собой продукт внешнего применения с усиленной устойчивостью к проникновению воды.

Для конкретизации этих данных и расшифровки степени защиты следует обратиться к таблице, согласно которой речь идет о конкретном образце техники, который:

полностью защищен от попадания пыли и в собранном состоянии не позволяет коснуться внутренних элементов схемы как руками, так и различными предметами (число 5 на первой позиции цифровой части индекса);
обеспечивает полную защиту от попадания внутрь брызг воды вне зависимости от направления воздействия (число 4 на второй позиции цифровой части индекса).

Отсутствие буквенного суффикса-расширения свидетельствует о том, что перед разработчиком оборудования не ставилась задача получения у него защитных свойств, превышающих общепринятые.

Наиболее распространенные классы защиты и область их применения

Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.

IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
IP 21/22. Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.
IP 43/44. Оборудование может использоваться во влажных помещениях.
IP 54/55. Могут быть установлены на улице под открытым небом, переносят дождь, снег, оледенение.
IP 67/68. Оборудование может быть погружено в воду. Такой класс защиты светильников нужен для организации подсветки бассейна.

Еще несколько классов защиты IP с областью их применения

В общем и целом, определить для каких условий подходит тот или иной прибор, можно по расшифровке цифровых значений.

IPX7 – степень защиты устройства от влаги

IPX7 – среди восьми степеней, вторая по максимально защищенной от влаги. Устройство с этим обозначением может не долго находиться под водой на глубине около метра без потери работоспособности. Сейчас множество приборов имеют эту степень IP, в том числе и некоторые модели телефонов.

Степень защиты IP и уровень защищенности оборудования

Уровень защиты используемого оборудования определяется в соответствии с системой классификации Ingress Protection Rating (сокращенно IP). Она определяет степень защиты корпуса (шкафа) от проникновения твердых частиц и воды, что является основанием для эксплуатации оборудования в определенных условиях.

В маркировке IP первая цифра указывает на степень защиты электрооборудования от прикосновений и проникновения пыли, вторая – на степень защиты от воды. Чем больше эти показатели, тем выше уровень защиты.

Шкаф IP54

Маркировка шкафа со степенью защиты IP54 указывает на полную защиту от контакта, пылезащищенное исполнение корпуса (допустимо попадание крайне незначительного количества пыли, которое не способно нарушить работу устройства), а также на защиту от брызг воды, падающих в любом направлении.

Такие электротехнические шкафы имеют хорошо защищенный корпус и дверь со специальным уплотнением, обеспечивающим плотное примыкание к корпусу. Они могут устанавливаться в помещениях бытового и промышленного назначения с повышенным уровнем влажности и запыленности (в цехах, мастерских, на складах и пр.).

Шкаф IP55

Обладая степенью защиты IP55, электротехнический шкаф обеспечивает полную защиту от контакта. Он имеет пылезащищенное исполнение и, в отличие от корпуса IP54, защищает не только от брызг воды, но и водяных струй, направленных на корпус с любого направления.

Благодаря таким техническим параметрам шкафы со степенью защиты IP55 могут использоваться в помещениях с повышенным уровнем пыли, влаги, а также в условиях открытого пространства, обеспечивая надежную защиту оборудования.

Расшифровка степени защиты

Для того чтобы стало понятней, что конкретно обозначает, каждая степень защиты в стандарте IP, дадим подробную расшифровку.

Пылезащита

Начнем с первой цифры, которая отвечает за защиту от проникновения внутрь корпуса твердых предметов, то есть за пылезащиту.

Степень защиты	Диаметр твердых предметов, от которых обеспечивается защита	Защита от проникновения пыли
IP0x	—	Без пылезащиты, внутрь корпуса могут проникать любые твердые объекты
IP1x	≥ 50 мм	Защита от проникновения твердых объектов большого размера. Например, частей тела, рук, других крупных объектов.
IP2x	≥ 12,5 мм	Защита от проникновения объектов среднего размера. Например, пальцев, крупных инструментов.
IP3x	≥ 2,5 мм	Защита от проникновения мелких объектов. Например, большинства инструментов, крупных кабелей.
IP4x	≥ 1 мм	Защита от проникновения очень мелких объектов. Например, проводов, болтов, мелких инструментов.
IP5x	Пылезащищённое	Защита от проникновения мелких частиц и пыли. При этом небольшое количество пыли все же может попадать внутрь корпуса. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками.
IP6x	Пыленепроницаемое	Полная защита от проникновения пыли. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками. Именно к этой степени защиты относятся большинство защищенных телефонов и смартфонов. Например, сюда относятся устройства с пылезащитой IP65, IP66, IP67 и IP68.

Влагозащита

Теперь расшифровка второй цифры в стандарте IP. Вторая цифра обозначает класс защиты от проникновения внутрь корпуса воды и влаги, то есть уровень водонепроницаемости или водостойкость.

Степень защиты	Описание воздействия водой и влагой, от которой обеспечивается защита	Защита от проникновения воды
IPx0	—	Без влагозащиты, внутрь корпуса беспрепятственно может проникать вода.
IPx1	Вертикальные капли	Защита от вертикальных капель воды. Вода, капающая вертикально на корпус, не должна попадать внутрь корпуса устройства и нарушать его работу.
IPx2	Вертикальные капли под углом до 15°	Защита от вертикальных капель воды при отклонении корпуса на угол до 15 градусов.
IPx3	Падающие брызги	Защита от дождя или брызг воды, которые падают вертикально или под углом до 60 градусов.
IPx4	Брызги	Защита от брызг, которые падают на корпус под любым углом.
IPx5	Струи	Защита от струй воды, которые падают на корпус под любым углом. К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP65.
IPx6	Морские волны	Защита от сильных водяных струй и морской воды. К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP66.
IPx6K	Мощные струи воды высокого давления	Защита от водяных струй под повышенным давлением.
IPx7	Водонепроницаемость при коротком погружении на глубину до 1 м	Защита от воды при кратковременном погружении в воду. При этом постоянная работа в воде не предполагается. К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP67.
IPx8	Водонепроницаемость при погружении на глубину более 1 м длительностью до 30 мин.	Защита от воды при кратковременном погружении в воду. При этом устройство может работать под водой до 30 минут. К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP68.
IPx9	Воздействие с водой высокой температуры	Защита от воды при высокотемпературной мойке с водой под высоким давлением.
IPx9K	Воздействие мощной струей воды с высокой температурой	Защита от воды при высокотемпературной мойке с водой под высоким давлением с более близкого расстояния.

Нужно отметить, что защита от попадания воды часто автоматически обеспечивает защиту от проникновения пыли. Например, если устройство получило защиту от воды на уровне 4, то оно автоматически получит защиту от попадания пыли на уровне 5.

Также уровень защиты от воды не складывается после уровня 6. Это означает, что устройство с защитой от воды уровня 7 не обязательно будет соответствовать уровню защиты от воды 5 или 6. При соответствии нескольким уровням они перечисляются через косую черту, например, IP65/IP68.

Дополнительно

После указания степени защиты могут добавлять буквенные обозначения, которые указывают на степень защиты человека от доступа к опасным частям устройства или параметры тестирования.

Буква	Значение
А	Защита от доступа тыльной стороной руки.
В	Защита от доступа пальцем.
С	Защита от доступа инструментом.
D	Защита от доступа проволокой.
H	Высоковольтная аппаратура.
М	Устройство работало о время испытаний защиты от воды.
S	Устройство не работало о время испытаний защиты от воды.
W	Защита от погодных условий.

Что такое IPX?

Обозначения IP, IPX и IPXY используются для определения рейтинга, который указывает, насколько хорошо устройство защищено от мелких частиц и жидкостей, которые могут повредить внутреннюю часть устройства. Официально «IP» означает «Международная защита», поскольку этот стандарт был разработан Международной электротехнической комиссией (IEC). Несмотря на это, чаще всего аббревиатура «IP» расшифровывается как «Ingress Protection» (в переводе с английского – «Защита от внешних воздействий»). Цифры, следующие за буквами, указывают степень и тип защиты.

Офицер по защите от пыли «X»: число от 0 до 6 указывает степень защиты. Нулевая степень защиты не обеспечивает, а шестая степень – высшая (пыль не попадет внутрь даже при длительном воздействии). Большинство бытовых устройств вообще не обеспечивают защиты от пыли (предполагается, что людям это не нужно), поэтому этот показатель часто оставляют нетронутым. Другими словами, мы видим только «X» после «IP». Например, рейтинг IPX5 означает, что у устройства нет проверенной степени защиты от пыли или крупных частиц.

Теперь о значении «Ы». Эта буква указывает уровень защиты (от 0 до 8) от жидкостей. Ноль, конечно, означает отсутствие защиты, а восьмерка позволяет погрузить устройство в воду на глубину до 3 метров на 30 минут. Технически есть девятый уровень защиты от воды, но в обычной электронике он не используется. Имейте в виду, что в мире электроники всегда указывается уровень защиты от жидкостей, даже если он равен «0». Например, вы не увидите отметку «IP2X», но увидите «IP20».

Если вы уже выяснили, что лучшая защита от воды и пыли – IP68, значит, вы уже кое-что придумали. Поздравляем, вы прошли первый этап расшифровки! Однако между условным IP00 и IP68 очень большой разрыв, поэтому давайте попробуем обратиться к конкретным примерам. Сосредоточимся на водонепроницаемости. Кстати, пятый и шестой уровни защиты от пыли означают примерно одно и то же: пятая степень предполагает, что пыль может попасть внутрь устройства, но это никак не повлияет на работу; шестой сорт гарантирует полную защиту от проникновения пыли.

IPX2

Степень защиты IPX2 обеспечивает небольшую стойкость к воздействию жидкостей. Если человек потеет, проблем не будет, а вот гаджет IPX2 под кран нельзя. Защита IPX2 есть, например, в беспроводных наушниках Samsung Galaxy Buds. Тесты показывают, что эти наушники легко выдерживают влажную среду – один человек пробежал с ними 10 км, сильно потел, но Galaxy Buds не пострадали. Однако такие устройства нельзя мыть – их следует протирать влажной тряпкой.

IPX4

Этот слой обеспечит защиту от прямых брызг. Например, вы можете взять с собой устройство IPX4, если планируете пробежать марафон в плохую погоду или решите усердно тренироваться в тренажерном зале. Не погружайте устройство IPX4 в воду. Такой уровень защиты присваивается большинству спортивных наушников (проводных и беспроводных), поэтому проблем возникнуть не должно. Например, наушники Bose SoundSport Free имеют такой рейтинг IP. Опять же, не пытайтесь плавать с этой моделью.

IPX6

Речь идет о более серьезной водонепроницаемости. IPX6 – это возможность взять устройство с собой в душ и не бояться его испортить. С другой стороны, вам не обязательно делать это все время. Приборы с маркировкой IPX6 пока не рассчитаны на прямой контакт с водой – с такими гаджетами нельзя плавать в туалете, плавать и даже не ронять приборы IPX6 в унитаз. А вот портативные колонки IPX6 можно смело размещать возле бассейна.

IPX7/8

Если вы негодяй, который всегда роняет свой телефон, камеру и часы в воду, лучше не покупать ничего с рейтингом ниже, чем IPX7. Такая защита убережет вас от воды – гаджет выдерживает погружение на метр в воду на срок до 30 минут. Если вы хотите большего, устройство IPX8 можно погрузить еще глубже (в зависимости от производителя) на те же полчаса.

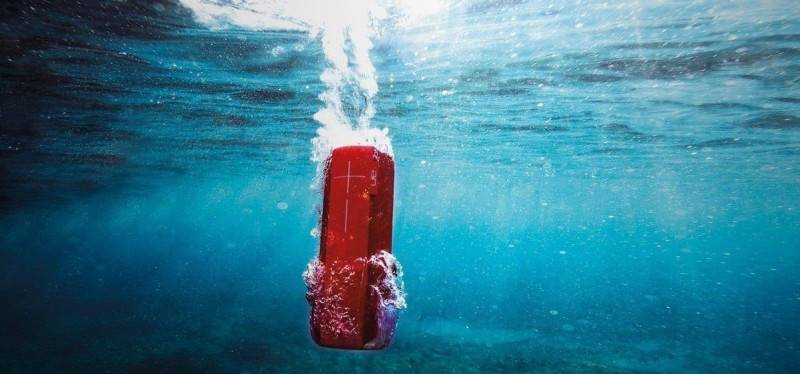

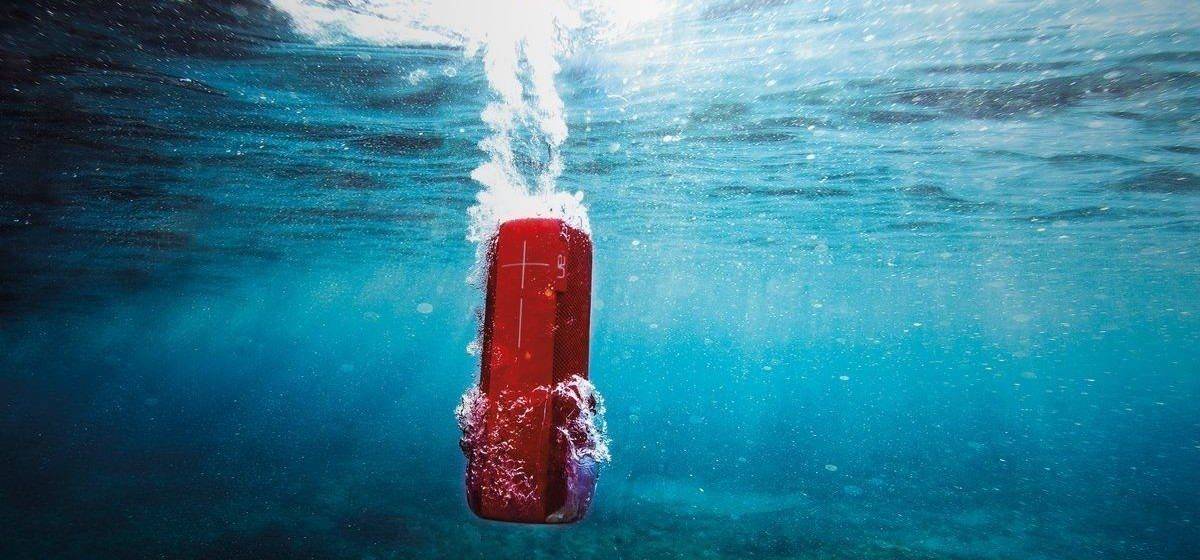

Беспроводные динамики, предназначенные для использования в водной среде (например, UE Wonderboom и JBL Boombox), всегда имеют рейтинг не ниже IPX7. Некоторые электронные книги могут похвастаться таким же рейтингом. Лучшие смартфоны, такие как Samsung Galaxy S9, S10 и iPhone XS / XS Max, имеют полную защиту IP68. Эти люди не боятся ни пыли, ни воды. Эти смартфоны можно мыть аккуратно, но все должно выполняться по инструкции.

Таблица кодовых обозначений

Чтобы понимать значение индекса IP, необходимо ознакомиться с расшифровкой каждого класса. Далее она приводится отдельно для 1-й цифры (защита от твердых тел) и для 2-й (от влаги).

Защита от твердых тел

Данные удобно представить в виде таблицы.

Класс
Минимальный диаметр твердых частиц, проникновение которых не допускается, мм
Описание
–
Защита отсутствует, токоведущие части полностью открыты
1
50
Исключено неосторожное касание токоведущих частей тыльной стороной кисти, предплечьем, локтем и т.д.
2
12,5
Исключено касание токоведущих частей пальцами и аналогичными по размеру предметами
3
2,5
Внутренние части недоступны для инструментов, кабелей и т.п.
4
1
Внутрь не попадут даже самые тонкие провода, мелкие метизы и пр.
5
Песок
Внутрь корпуса может попасть только мелкая пыль. Касание токоведущих частей даже самым тонким инструментом полностью исключено
6
Пыль
Корпус непроницаем даже для самой мелкой пыли. Устройства с классом «0» допускаются к эксплуатации только при условии установки в какую-либо оболочку.

Устройства с классом «0» допускаются к эксплуатации только при условии установки в какую-либо оболочку.

Защита от попадания воды

Данные также сведены в таблицу.

Класс влагозащиты	При каком воздействии воды защита эффективна	Комментарий
Защита отсутствует	Попадание воды на прибор ни в каком виде не допускается. Установка — только в сухом помещении
1	Вертикально падающие капли	—
2	Капли, падающие под углом до 150 к вертикали	Фактически это означает, что устройство можно повернуть относительно горизонтальной оси под падающими каплями на угол до 150
3	Капли с углом отклонения от вертикали до 600	Такие устройства уже не боятся дождя и могут устанавливаться на улице
4	Брызги с любым направлением	Речь все еще идет о каплях, но уже падающих под любым углом. Такое оборудование устанавливают, к примеру, в ванной вблизи умывальника или душа
5	Струя со слабым напором, бьющая с любого направления	—
6	Струя с сильным напором, бьющая с любого направления	Устройство можно мыть струей воды. Также ему не вредят накатывающиеся волны
7	Кратковременное погружение на глубину до 1 м	—
8	Погружение на глубину свыше 1 м продолжительностью более получаса	Фактически это означает, что прибор рассчитан на эксплуатацию под водой. Пример — подсветка фонтана
9 (приводится в стандарте DIN 40050-9)	Струя с высокими напором и температурой	Относительно недавно введенный класс для оборудования, нуждающегося в тщательной мойке горячей водой: бетономешалки, самосвалы, прочая дорожная техника, машины на пищевом и химическом производствах

Категория «7» и «8» не наследуют свойства предыдущих классов. То есть принадлежность к 7-му типу влагозащиты (допускается кратковременное погружение) вовсе не означает, что устройство защищено от направленной струи (классы 5 и 6). Аналогично принадлежность к 9-му классу (горячая струя высокого давления) не означает, что устройство переносит погружение под воду (классы 7 и 8).

Если оборудование и защищено от струй, и может работать под водой, указывают два индекса, например: IP65/68.

Каждый класс по влагозащите подразумевает и определенную категорию по пылезащите. То есть в прибор, защищенный от брызг (4-й класс по влагозащите), само собой не проникнут и твердые предметы размером до песка (5-й класс по пылезащите).

Дополнительные и вспомогательные обозначения

В некоторых случаях степень недоступности токоведущих частей для человека обозначают дополнительной литерой A, B, C или D, проставляемой после двух цифр.

При каких условиях применяются дополнительные обозначения:

класс по защите от проникновения твердых предметов в маркировке не указан, то есть вместо 1-й цифры проставлен знак «Х»;
фактический уровень защиты от проникновения предметов выше, чем заявлено в маркировке.

Буквы означают, что исключен контакт с токоведущими частями:

A — тыльной стороной руки;
B — пальцами;
C — инструментом;
D — проволокой.

К примеру, прибор по результатам испытаний был отнесен к 1-му классу защиты от проникновения твердых тел (до 50 мм или тыльная сторона руки), но впоследствии были приняты меры, не позволяющие пролезть внутрь пальцами. Запишут: IP10B.

Также дополнительно могут прописываться литеры:

H. Означает возможность подключения к высокому напряжению — до 72,5 кВ;
Mи S. Проставляются на оборудовании с подвижными элементами. «М» означает, что испытаниям на уровень влагозащиты подвергалось работающее оборудование (подвижные элементы совершали движение), «S» — его испытывали при неподвижных элементах.

Символ W говорит о наличии защиты от погодных факторов.

Степень защиты IP: расшифровка обозначения стандартов
