Солевые батарейки: их состав и конструкция, виды и размеры

Необычные типы батареек

A.

Имеют форму цилиндра. Относятся к щелочному типу. Напряжение 1.5 вольт. По маркеровке IEC носят название R23. Габариты 17 на 50 мм. Раньше использовались в нестандартных устройствах и стареньких компьютерах. На данный момент их практически не найти.

AAAA.

Именуются как LR61. Являются очень миниатюрными щелочными элементами питания цилиндрической формы. Напряжение 1.5 V. Габариты 8,3 на 42.5 мм. Такие длинные батарейки используют в фотоаппаратах, фонариках, мощных стилусах, лазерных указках, глюкометрах.

B.

Являются солевыми и маркируются как R12. Есть так же щелочные с обозначением LR12. Выполнены в виде цилиндрической формы. Размер 21,5х60 мм. Напряжение 1.5 вольт. Часто используют в осветительных установках.

F.

Имеют напряжение 1.5 V. Именуются как L25 и LR25. Производители выпускают солевые элементы с энергетической емкостью от 10,5 mAh и щелочные до 26 mAh. Габариты 33х91 мм.

N.

Маркируются как R1 и LR1. Емкость 400-1000 мАч. Напряжение 1.5 V. Габариты 12х30,2 мм.

1/2AA.

Имеют обозначение CR14250. Тип Li‑MnO2 (литий-диоксид марганцевые). Вольтаж 3,6 V. Li‑SOCl2 (литий-тионил хлоридные) маркируются как ER14250. Параметры 14х25 мм.

R10.

Вольтаж 1.5 вольт. Производство запущено еще в Советском Союзе. Имеют по мимо основные маркировки еще и как 332. Размер 21 на 37 мм. На данный момент их производство снижено.

Есть схожие батареи, имеющие внутри 2 элемента R10. Такой источник тока имеет маркировку 2R10 и габариты 21,8х74,6 мм. Его вольтаж равен 3 V. Именуются он как Duplex.

A23.

Имеет повышенное напряжение 12 v. Ее габариты равны 10,3х28,5 мм. По типу она щелочная. По стандарту IEC маркируется как 8LR932. При вскрытии обнаруживается обычно 8 батареек типа LR932 соединенных друг за другом. Используется чаще всего в пультах ДУ и игрушках.

A27.

Стандарт IEC — 8LR732. Тип щелочной. Размеры 8х28,2 мм. Вольтаж 12 V. Так же, как и предыдущая имеет внутри последовательное соединение восьми батарей типа LR632. Требуется для радио пультов, зажигалок, сигарет, работающих от электричества.

3336.

Маркируется по IEC как 3LR12 и имеет щелочной тип. А 3R12 является солевой. Люди называют их квадратными так как у них прямоугольная форма. Производят подобные источники тока с 1901 года. Тогда они использовались только в фонариках. Через некоторое время их стали применять в радиоприемниках, датчиках влажности, игрушках и других устройствах. Напряжение у них 4.5 вольт. Энергоемкость 1200 – 6100 mAh. Габариты 67х62х22.

По сути это три соединенных последовательно пальчиковых батарейки R12.

На данный момент в продаже имеются разные виды батареек. Поэтому вы без труда сможете подобрать нужную именно вам! Лучше всего брать элементы питания уже проверенные временем. Либо же приобретать источники тока от известной компании.

Типы батареек по размеру и их обозначения

В настоящее время в мире очень большое распространение получила система обозначений батареек, принятая в США. Она основана на физических размерах источников питания. Далее рассматриваются самые распространенные из них.

Название	Маркировка и Тип	Диаметр, мм	Высота, мм	Емкость, мАч*
A	17	50	н/д
AA	14,5	50,5	1100-3500
AAA	10,5	44,5	540-1300
AAAA	Щелочная (LR8D425)	8,3	42,5	625
B	Щелочная (LR12)	21,5	60	8350
C	26,2	50	3800-8000
D	34,2	61,5	8000-19500
F	33	91	н/д
N	12	30,2	1000
1/2AA	Солевая (R14250)	14,5	25	250
R10	Солевая (R10)	21,5	37,3	1800

* Технологии развиваются очень быстро из-за этого не сегодняшний день емкость может быть выше, чем указана в таблице (2018 год)

Далее будут более подробно рассмотрены типоразмеры батареек и их характеристики.

Почему важно знать значение напряжения в батарейке

Как можно понять, именно напряжение – самая важная техническая характеристика данного элемента питания. Она показывает, как долго будет работать батарейка, а также насколько она подходит к тому или иному прибору.

Стоит учитывать тот вариант, что батарейка начинает терять свою мощность спустя некоторое время. Если же напряжение падает, то устройство начинает работать некорректно или не работает вообще. Если же вольтаж будет выше, например, 3,2 В (литий-ионные), то такие элементы питания попросту повредят устройство, которое рассчитано на меньшее напряжение. Поэтому игнорировать «вольтаж» при покупке данного товара попросту нельзя.

Рабочие характеристики аккумулятора

Следует отметить, что в мире наметился постепенный переход от батареек к перезаряжаемым источникам тока. Ведь они становятся всё легче, меньше, увеличивается срок их службы. Одновременно улучшаются и зарядные устройства

Для аккумулятора наибольшую важность имеет три характеристики: емкость, количество циклов разряда-заряда, при котором сохраняется работоспособность и напряжение. Что можно сказать о популярных представителях? На данный момент самыми востребованными являются никель-металлогидридные, где один электрод изготавливается из никеля, а второй — из сплава, в котором есть редкоземельные элементы

Обычно онивыдерживают около 1000 циклов разряда-заряда. Про напряжение можно сказать, что оно определено электрохимической схемой аккумулятора. Оказать влияние на него может концентрация электролита, внешняя температура и заряд. Но что, если они не применяются постоянно, а раз в несколько месяцев? Чтобы аккумуляторы пальчиковые всегда были готовы к использованию, их следует регулярно подзаряжать, для чего и нужна зарядка. Причем действовать они могут в трех режимах: заряд, разряд и подзаряд. С первым всё понятно – он необходим для поддержания рабочего состояния. Разряд необходим в случаях возникновения «эффекта памяти», из-за чего сокращается срок работы устройства. Подзаряд необходим из-за саморазряда устройства, которое происходит при длительном отсутствии эксплуатации. Как выглядит зарядное устройство для пальчиковых аккумуляторов, вы можете понять по фотографиям, представленным в статье.

Лучшие аккумуляторные батарейки

GP Rechargeable

Если рассматривать вариант покупки аккумуляторных батареек, то самым оптимальным выбором станет продукция GP. Сейчас это одни из самых дешевых аккумуляторов при весьма достойном качестве. Изделие располагает фирменным бело-зелено-желтым окрасом, при этом существуют варианты с самой разной ёмкостью. Если говорить о форм-факторе AA («пальчиковые» батарейки), то ёмкость одного такого элемента питания может достигать 2700 мАч. Именно от данного параметра зависит стоимость аккумуляторов. В частности, пара батареек с вышеупомянутой емкостью обойдется примерно в 500-600 рублей. Это очень неплохо для перезаряжаемых элементов, способных служить много лет. Также в продаже можно найти комплект аккумуляторов с зарядным устройством, но стоит такой набор уже заметно дороже.

Продукция под брендом GP частично производится из уже использованных источников питания. Это говорит о том, что производитель заботится о сохранении природы. Чаще всего подобные батарейки покупаются для использования в геймпадах, компьютерных мышах, фонариках и компактных фотоаппаратах — именно в этих устройствах они показывают себя лучше всего. Нельзя не отметить, что продукция под вышеупомянутым брендом поставляется в блистерах разной вместительности, а в число форм-факторов входят не только популярные AA и AAA. Роднит все батарейки GP одно — для их производства использовалась никель-мельхиоровая технология.

Существуют варианты с большой ёмкостью;

Большая распространенность по всей России;

Сравнительно невысокая стоимость;

В продаже есть разные блистеры;

Ёмкость некоторых экземпляров не соответствует заявленной;

Срок службы нельзя назвать максимальным.

Panasonic Eneloop Pro

Японская компания Panasonic производит элементы питания уже очень много лет. Её продукция отличается высоким качеством и достаточно долгим сроком службы. И если традиционные батарейки от Panasonic не попали в наш рейтинг, то не упомянуть об Eneloop Pro мы не могли. Блистер из четырех таких аккумуляторов продается в нашей стране примерно за 1250 рублей. Эта стоимость может показаться чересчур высокой. Но за эти деньги вы получаете продукт, способный служить если не вечно, то в течение многих лет. Аккумуляторы выполнены по никель-мельхиоровой технологии, но при этом производителю удалось значительно снизить саморазряд — вставить элементы в зарядное устройство придется лишь спустя год после того, как они пролежали без дела. Также эти батарейки без каких-либо проблем работают на морозе, выдавая положенное напряжение 1,2 В.

Данные элементы питания идеально подойдут для использования в компьютерной периферии, фототехнике и прочих электроприборах. Японцы утверждают, что их творение способно выдержать 500 циклов перезарядки, и нет смысла этому не верить. Что касается ёмкости, то она достигает 2500 мАч. В некоторых случаях этот параметр даже превышает заявленный, что крайне нетипично для аккумуляторных батареек. Словом, эксперты нашего интернет-журнала считают, что это лучший выбор, пусть и весьма дорогостоящий!

Высокая ёмкость, которая может оказаться выше заявленной;

Купить можно во многих торговых сетях;

Длительный срок службы;

Достаточно низкий саморазряд;

Высокая стоимость.

Duracell Recharge Turbo

Наш рейтинг не мог обойтись без перезаряжаемой продукции Duracell. Такие аккумуляторы не имеют каких-то рекордных показателей, но зато их можно купить в большинстве российских магазинов. Также именно такие элементы питания активно рекламируются по телевидению и в интернете. Так чем же порадуют аккумуляторы Duracell Recharge Turbo?

Производитель обещает, что его творения выдерживают как минимум 400 циклов перезарядки — на протяжении такого количества ёмкость если и будет сокращаться, то в минимальных объемах. Также гарантируется, что аккумуляторы будут стабильно питать устройство даже если они куплены спустя пять лет после изготовления. Изделие предназначены для работы в любых гаджетах — как с высоким, так и с низким энергопотреблением. Ёмкость каждой аккумуляторной батарейки составляет 2500 мАч, этого хватит абсолютно любому покупателю. Производитель подсказывает, что такая ёмкость обеспечивает до 25 часов работы геймпада. Словом, сложно сказать об этих элементах питания что-то плохое. Пожаловаться можно, пожалуй, только на ценник. За упаковку из четырех батареек Duracell Recharge Turbo формата AA продавцы просят около 1000 рублей.

Разные виды упаковок;

Долгий срок службы;

Сохранение напряжения даже при сильном разряде;

Очень высокая емкость;

В чём отличие щелочных батареек от солевых и какие лучше

Итак, пора подвести итог в вопросе, чем отличаются солевые батарейки от щелочных (алкалиновых). Основное отличие, конечно, в электрической ёмкости. В зависимости от производителя и режима (тока) разрядки разница, как указывалось выше, может составлять от 1,5 до 5–7 раз!

Как видно из диаграммы, щелочные элементы не только дольше работают, но и не так быстро теряют напряжение по мере разряда.

Следующее существенное отличие — внутреннее сопротивление. У щелочных оно намного ниже, чем у солевых, а это значит, что они могут отдавать большой ток, необходимый для питания мощных приборов, чего не скажешь о солевых, которые мощную нагрузку просто «не потянут», даже будучи новыми.

Ну и конечно, стоимость. Солевые батарейки стоят много меньше, и в некоторых случаях (см. раздел ниже) покупать их более выгодно, чем щелочные.

Какие лучше выбрать и в каком случае

Теперь осталось решить, какие из них лучше. Теоретически — щелочные, но тут не всё так просто и зависит от того, для питания чего будем батарейки использовать. Если, к примеру, нужно запитать электронно-механические или чисто электронные часы, то, без сомнения, лучше использовать солевые батарейки.

Такие часы не требуют много энергии

Стоят они немного, ток потребления устройством минимальный, так что одного элемента хватит на месяцы и даже годы. То же самое можно сказать и про питание других подобных устройств и гаджетов. К примеру, пультов ДУ для бытовой аппаратуры, миниатюрных детских игрушек без электропривода — всевозможных «гуделках», «пищалках» и пр.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Можно, конечно, всё вышеперечисленное запитать и щелочной батарейкой, но она намного дороже, а срок годности может выйти раньше, чем элемент успеет потратить весь свой заряд. Тут будет уместно выражение «из пушки по воробьям».

Где используются щелочные элементы? Их основная область применения — питание энергоёмких устройств, требующих больших токов. Если, например, поставить солевые батарейки в фотоаппарат «мыльница», то, скорее всего, они даже не смогут провернуть механизм протяжки плёнки, поскольку из-за высокого внутреннего сопротивления не способны выдать большой ток. Тут решение одно — щелочная батарейка.

То же самое касается и других «прожорливых» устройств — фото- видеокамер, игрушек с электроприводом, фонариков, автономных активных колонок и т. п. Всё это требует качественных источников большой ёмкости, способных при необходимости отдать большой ток.

Из чего делают батарейки

Существует четыре типа элементов питания. Несмотря на то что принцип работы у них одинаковый, все источники тока имеют уникальную конструкцию и состоят из разных деталей.

«Пальчиковые» и «мизинчиковые» батарейки

«Пальчиковые» и «мизинчиковые» источники тока представляют собой цилиндр небольшого размера. Это одни из самых распространённых вариантов батареек. Они состоят из следующих элементов:

• отрицательного заряда — катода;
• вкладыша, выполняющего роль своеобразной прокладки;
• корпуса;
• мембраны;
• электролита, обеспечивающего нормальное протекание химической реакции;
• стержня, изготовленного из углеродистого соединения, например, угля или сажи;
• фиксирующей шайбы;
• положительного заряда — анода.

Это стандартная конструкция большинства цилиндрических батареек. Но есть устройства, состоящие из стержня, изготовленного из угля, металлических деталей и специального порошка.

Из чего состоит круглая батарейка

Элемент питания, имеющий необычную приплюснутую форму, ещё называют «таблетка». Чаще его используют в часах и различных сигнализациях. Он состоит из следующих элементов:

1. анода — его роль выполняет одна из крышек;
2. катода — отрицательным контактом служит вторая крышка;
3. прокладки, дополнительно пропитанной электролитом;
4. диоксида ртути;
5. цинкового порошка;
6. водонепроницаемого слоя;
7. кольца, обеспечивающего надёжную герметизацию.

Батарея сотового телефона

Конструкция элемента питания сотового телефона несколько сложнее, чем устройство обычных батареек. В неё входят:

1. положительный и отрицательный контакт;
2. анодный корпус;
3. катодный стакан;
4. уплотняющее вещество;
5. сепаратор;
6. изолирующий состав;
7. защитная мембрана;
8. диафрагма;
9. корпус из алюминия или другого металла.

Из чего состоит «крона»

Источник питания прямоугольной формы конструктивно отличается от других батареек. Положительный и отрицательный контакт находятся друг над другом. Располагаются они в верхней части устройства. Снизу находится основа, выполненная из пластмассы. От минусового контакта отходит пластина, которая фиксируется на минусовом полюсе.

Корпус устройства выполнен из металла. Внутри него располагаются шесть небольших приплюснутых прямоугольников, каждый из которых — индивидуальная батарейка. Заряд такого «бочонка» составляет 1,5 В. Между пластинами находится ещё одна — специальная.

Строение источника питания достаточно простое:

1. два контакта — положительный и отрицательный;
2. корпус из алюминия или другого металла;
3. две пластины из пластика;
4. шесть соединённых между собой «бочонков» по 1,5 вольт каждый;
5. стержень из углеродистого соединения;
6. пластины для изоляции «бочонков»;
7. плёнка;
8. внешняя оболочка.

Из чего изготовлен корпус элементов питания

Корпус — один из важнейших элементов конструкции источника тока. Он выполняет защитную функцию, удерживая внутри содержимое батарейки и предотвращая её разрушение.

У каких источников питания корпус изготовлен из цинка

Многие неспроста задаются подобным вопросом, ведь Zn можно применять в разнообразных опытах. Или просто продать. Так, корпусом из цинка снабжены все солевые элементы питания. Обычно это непосредственно на нём и указывается.

В последнее время всё чаще можно встретить источники тока с корпусом, изготовленным из жести или железа. Материал изготовления зависит от внутренней конфигурации батареек. Железо и жесть способны обеспечить максимальную защиту и повышенную прочность.

Из чего изготавливают корпус цилиндрических батареек

Он имеет простую конструкцию, в которую входят:

• верхняя и нижняя части;
• боковая овальная часть;
• маркировка, указывающая вид источника тока.

Химический состав элементов питания

Химический состав зависит от конкретного вида источника тока. В состав большинства элементов питания входят следующие химические соединения:

• железо;
• свинец;
• марганец;
• алюминий;
• литий;
• кадмий;
• ртуть (в последнее время её стараются не использовать).

Лучше литиевые батарейки

На рынке есть разные типы батареек, в том числе, и литиевые. Они представляют собой одиночные неперезаряжаемые гальванические элементы. В качестве анода производители в них используют литий. Кроме этого, могут применяться также разнообразные соединения лития с другими химическими элементами.

GP Lithium CR2016 5 шт.

Эти батарейки продаются в упаковке по 5 штук. Они отличаются форм-фактором CR2016. Используются такие изделия для обеспечения работы калькуляторов, часов и некоторой иной электроники. Батарейки такой серии имеют высокое качество. Они способны работать в весьма широком диапазоне температур: от -10 до +60 градусов по Цельсию.

Достоинства

• Доступность на рынке;
• Универсальность;
• Широкий диапазон рабочих температур;
• Простота хранения.

Недостатки

• Не очень высокая емкость;
• Относительно высокая цена.

Многие покупатели отмечают низкую емкость данных батареек. К тому ж некоторым пользователям не нужно все 5 источников питания в одной упаковке.

Energizer “Ultim Lithium”, тип АА, 2 шт

Эти батарейки реализуются в упаковках по две штуки. Они имеют литиевый химический тип, фактор данных источников питания следующий: AA. Производство налажено на территории Сингапура. Размер одной батарейки такой: 15х15х50 мм. Несмотря на свою высокую емкость, вес товара не очень большой. Они примерно на 33% меньше, чем у алкалиновых батареек.

Достоинства

• Широкий рабочий диапазон температур;
• Длительный срок использования;
• Возможность эксплуатировать зимой на морозе;
• Оптимальное сочетание качества и цены.

Недостатки

Отсутствие во многих магазинах.

Определить, какие литиевые батарейки лучше, в настоящее время довольно сложно. Это обусловлено тем, что есть много их типов, а на надежность работы источников питания сильно влияют даже особенности их хранения. Считается, что данная пальчиковая батарейка от компании Energizer является наиболее качественной. Это связано с тем, что они могут эксплуатироваться на морозе до -40 градусов по Цельсию.

Лучшие будильники

D Saft Ls 33600CNRD с лепестковыми выводами

Эти батарейки французского производства реализуются в упаковках по одной штуке. Их уровень напряжения достигает 3,8 В., максимальная емкость составляет 17000 мАч. Форм фактор батарейки – D. При изготовлении производитель использовал технологию Li-SOCl2. На этот товар не предусмотрен гарантийный срок использования.

Достоинства

• Высокая емкость;
• Универсальность;
• Значительное напряжение;
• Хорошее качество.

Недостатки

• Отсутствие в некоторых магазинах;
• Высокая цена.

Пользователи отмечают высокую емкость батареек. Именно этим и компенсируется их значительная цена. К тому же покупатели отмечают, что товары более известных брендов реализуют по намного более существенной для них цене.

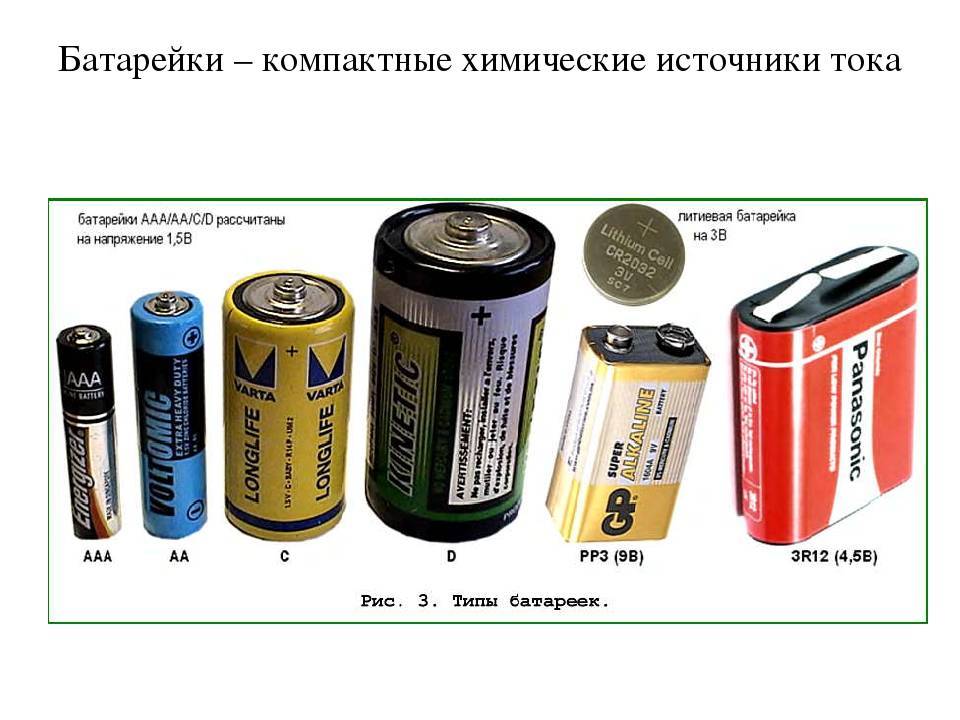

Виды популярных батареек

Большую популярность, благодаря высокой емкости и удобству, применения завоевали цилиндрические батарейки. Рассмотрим самые популярные из них, имеющиеся в продаже.

AA. Это один из самых распространенных видов цилиндрических батареек на полтора вольта размером 14,5х50,5 мм. Они обозначаются по стандарту IEC как LR6 (щелочные), R6 (угольно-цинковые), FR6 (литиевые). В обиходе называются пальчиковыми.

AAA. Это очень распространенные источники тока на 1,5 вольта размером 10,5х44,5 мм. Маркируются LR03 для щелочных элементов и аналогично элементам АА для других видов батареек (R03, FR03 и так далее). В просторечии называются мизинчиковыми батарейками.

Тип C. Элементы R14 и LR14 на 1,5 вольта бывают солевыми и щелочными. В просторечии называются средними. Они имеют размер 26,2х50 мм и по длине примерно равны батарейкам АА, из-за чего иногда заменяются ими при использовании специальных накладок.

Тип D. Обозначаются LR20 (щелочные), R20 (солевые). Имеют размер 34,2х61,5 мм и большую емкость 8000-12000 мАч. В народе эти батарейки называются «большими» или «бочонками». Это самые первые батарейки на 1,5 вольта, которые начали выпускаться еще в 1898 году для фонариков.

PP3. По классификации IEC обозначаются 6LR61 (щелочные), 6F22 (солевые) и 6KR61 (литиевые). В обиходе эти батареи называются «Крона». Они имеют размеры 48,5х26,5х17,5 мм, напряжение 9v, емкость от 400 (солевые) до 1200 мАч (литиевые).

Конструктивно являются объединением в одном корпусе шести (солевых или щелочных) или трех (литиевые) элементов.

Типы батареек по размеру и форме

Существуют источники питания разных размеров и форм. Для классификации батареек используют американскую или европейскую систему. Определить тип батареи помогают специальные таблицы. Изделие помечается маркировкой в соответствии с американской системой.

Самыми востребованными являются такие батарейки:

1. Пальчиковая (АА). Имеет форму тонкого цилиндра высотой 5 см. Если на корпусе присутствует обозначение L, источником напряжения является щелочной состав.
2. Мизинчиковая (ААА). Представляет собой цилиндр высотой 42-44 мм. Устанавливается в детские игрушки, электронные часы и ручные фонарики.
3. Средняя (С). Высота составляет 5 см, ширина – 2,5 см.
4. Большая (D). Высота батарейки достигает 6 см, ширина – 3,5 см.
5. Круглые таблетки. Диаметр составляет 5-15 мм. Источник питания выдает напряжение в 3 В.

Таблица с указанием форм и конструктивных размеров батареек, по американской системе.

Виды батареек по составу

Солевые батарейки пришли на замену марганцево-цинковым во второй
половине XX века. В
солевых в качестве электролита используется раствор хлорида аммония, в нём
размещены электроды, изготовленные из цинка и оксида марганца. Солевые самые
недорогие из всех представленных на рынке батареек.

Однако большинство производителей уже отказались от выпуска
этих гальванических элементов, и в продаже их практически не найдёшь. Наверняка,
многие замечали в отсеке для батареек белый налёт или скопление крупинок соли. Оказалось,
что эти источники тока чаще других склонны к разгерметизации, в результате электролит вытекает,
что сказывается на сроке службы техники.

Кроме того, это опасно и для человека — если соль попадёт на кожу или
слизистые оболочки, то есть риск получить ожог.

Щелочные также известны в народе как алкалиновые (от
английского alkaline — «щёлочь»). Они немногим дороже солевых, однако, пользы от
них в разы больше: при непрерывном разряде они способны проработать значительно
дольше, чем солевые, и с более интенсивной нагрузкой. Элементы питания этого
типа стоят в среднем около 20 — 30 рублей за батарейку.

Ртутные, как и соляные, уже практически не встретишь в
продаже, их снимают с производства из-за токсичности ртути. Также они требуют
специальных условий утилизации. Кроме этого, при цикличной работе
гальванический элемент быстро деградирует и его ёмкость снижается.

Литиевые батареи работают дольше всех при высоких нагрузках.
В такой батарейке катод изготовлен из
лития, он отделён от анода с помощью сепаратора и диафрагмы, которая пропитана
органическим электролитом. При этом литиевые самые лёгкие из всех существующих,
но их единственный недостаток в цене — стоимость одной упаковки из двух
батареек около 150 рублей.

Серебряные батарейки тоже одни из самых дорогих, оксид
серебра служит основой для катода, а цинк — для анода. Электролитом выступает
гидроксид натрия или калия. У них стабильное напряжение и высокая ёмкость. «Сами
по себе эти батарейки хороши: они долго хранятся и медленно разряжаются. Поставил и на пять лет
забыл о смене элементов тока. Но в магазинах их редко встретишь из за высокой
цены», — объяснил продавец-консультант магазина «Техносити» Артём Новиков.

Что такое батарейка

Батарейкой называется гальванический элемент, в котором химическая энергия преобразуется в электрическую. Преобразование происходит за счёт реакции, протекающей между двумя металлическими электродами, погружёнными в раствор электролита. Один вывод батареи является анодом, на нём выделяется отрицательный заряд, другой — катодом, на нём имеется положительный заряд. На минусовом полюсе батареи протекают окислительные химические реакции и возникает избыток свободных электронов. На минусовом — восстановительные.

Внутреннее устройство элемента

Характеристика химических источников тока зависит от химического состава электродов и электролитов.

Аналоги щелочных батареек и их цена

Наряду с элементами питания на основе щелочных растворов используются сухие (солевые угольно-цинковые или хлорид цинковые), ртутные, серебряные, литиевые источники энергии.

Rechargeable или recharge на корпусе алкалиновой батарейки означает, что её можно заряжать.

Отличительные черты этих устройств:

• сухие солевые элементы распространены в массовом производстве, но имеют наименьшую емкость и неустойчивы к воздействию, цена – 4-50 руб. за 1 шт.;
• батарейки heavy duty (с хлоридом цинка) имеют небольшую емкость, но хорошо работают при высоком напряжении или низкой температуре, цена – 5-90 руб. за 1 шт.;
• ртутные устройства питания отличаются равномерной подачей напряжения, увеличенными емкостью и энергоплотностью, но высокая цена и сложность утилизации сократили их производство до минимума;
• серебряные батареи, несмотря на высокую производительность и технические характеристики, используются редко, преимущественно для часов и медицинского оборудования, цена стартует от 50 руб. за 1 шт.;
• литий обеспечивает элементы маленькими размерами, наивысшей емкостью, выходным напряжением до 4,5 В и медленным разряжением, цена – 50-300 руб. за 1 шт.

Что такое батарейка

Термин «батарейка» не совсем правильный. Батарея – это источник питания, составленный из нескольких элементов. Так, полноценной батареей можно назвать элемент 3R12 (3LR12) — «квадратная батарейка» (336 по советской классификации) — составленный из трех элементов. Также батарею составляют 6 ячеек элемента 6R61 (6LR61) — «Крона», «Корунд». Но название «батарейка» в быту применяется и к одноэлементным химическим источникам питания, включая типоразмеры АА и ААА. В англоязычной терминологии одиночный элемент называется Cell, а батарея из двух и более источников напряжения – Battery.

Такие элементы представляют собой герметично закрытый сосуд цилиндрической формы. В них происходит преобразование химической энергии в электрическую. Реагенты (окислитель и восстановитель), создающие ЭДС, помещены в стакан из цинка или стали. Дно стакана служит отрицательным выводом. Раньше под минусовой полюс отдавалась вся внешняя поверхность стакана, но этот путь приводил к частым коротким замыканиям. Кроме того, поверхность цилиндра подвергалась коррозии, что вело к сокращению сроков службы и хранения элемента. В современных батарейках на внешнюю часть наносится покрытие, защищающее от коррозии и служащее изоляцией от замыканий. Токоотводом положительного полюса служит графитовый стержень, который выводится наружу.

Типы батареек по размеру и форме

Существуют источники питания разных размеров и форм. Для классификации батареек используют американскую или европейскую систему. Определить тип батареи помогают специальные таблицы. Изделие помечается маркировкой в соответствии с американской системой.

Самыми востребованными являются такие батарейки:

1. Пальчиковая (АА). Имеет форму тонкого цилиндра высотой 5 см. Если на корпусе присутствует обозначение L, источником напряжения является щелочной состав.
2. Мизинчиковая (ААА). Представляет собой цилиндр высотой 42-44 мм. Устанавливается в детские игрушки, электронные часы и ручные фонарики.
3. Средняя (С). Высота составляет 5 см, ширина – 2,5 см.
4. Большая (D). Высота батарейки достигает 6 см, ширина – 3,5 см.
5. Круглые таблетки. Диаметр составляет 5-15 мм. Источник питания выдает напряжение в 3 В.

Таблица с указанием форм и конструктивных размеров батареек, по американской системе.

Классификация батареек по типоразмеру

Как известно многие элементы питания имеют разную форму. Специально поэтому была разработана маркировка батареек согласно их виду. Имеется европейская и американская классификация.

Ниже приведена таблица в которой отображаются источники энергии по типоразмеру. Она поможет определить тип батарейки.

Американская маркировка	Народная маркировка	Кодированные обозначения	По типу	Ширина в мм	Высота в мм	Емкость в mAh.
А	нет	LR23R23	Щелочная Солевая	17	50	Не известно
АА	Пальчиковая	FR6LR6R6	Литиевая Щелочная Солевая	14.5	50.5	1100 – 3500
ААА	Мизинчиковая	LR03FR03R03	Щелочная Литиевая Солевая	10.5	44.5	540 – 1300
АААА	Маленькая мизинчиковая	LR8D425	Щелочная	8.3	42.5	625
В	LR12	Щелочная	21.5	60	8350
С	Средняя	26.2	50	3800 – 8000
D	Большая, круглая	LR14 R14	Щелочная Солевая	34.2	61.5	8000 – 19500
F	LR20R20	Щелочная Солевая	33	91	неизвестно
N	LR1R1	Щелочная Солевая	12	30.2	1000
½ AA	R14250	Солевая	14.5	25
R10	21.5	37.3	1800
PP 3	Крона	1604, 6F22, 6R611604A, 6LF22, 6LR61, MN1604, MX1604	Солевая Щелочная	26.5	48.5	150 – 1000
А 23	Мини мизинчиковая	ANSI-1181A, 8LR23, 8LR932, GP23A, E23A, LRV08, MN21, V23GA	10.5	28.9	40

На этикетке элемента питания можно заметить американскую маркировку. Так же там указывают из чего она состоит, а также проставляют дату. Значение L на батарейке указывает на то, что она щелочная. Размеры от указанных могут слегка отличаться. Например, если батарея находится в плотной этикетке, то ее габариты будут на 1-3 мм больше. Такую оболочку производитель ставит чтобы защитить источник энергии от погодных условий и ударов при падении.

Стандартные обозначения по IEC

Обозначение	Тип энергетического источника
PR	Воздушно цинковые
R	Солевые
CR	Литиевые
SR	Серебряные
LR	Щелочные

Таким образом виды гальванических элементов могут быть разными.

Необычные типы батареек

A.

Имеют форму цилиндра. Относятся к щелочному типу. Напряжение 1.5 вольт. По маркеровке IEC носят название R23. Габариты 17 на 50 мм. Раньше использовались в нестандартных устройствах и стареньких компьютерах. На данный момент их практически не найти.

AAAA.

Именуются как LR61. Являются очень миниатюрными щелочными элементами питания цилиндрической формы. Напряжение 1.5 V. Габариты 8,3 на 42.5 мм. Такие длинные батарейки используют в фотоаппаратах, фонариках, мощных стилусах, лазерных указках, глюкометрах.

B.

Являются солевыми и маркируются как R12. Есть так же щелочные с обозначением LR12. Выполнены в виде цилиндрической формы. Размер 21,5х60 мм. Напряжение 1.5 вольт. Часто используют в осветительных установках.

F.

Имеют напряжение 1.5 V. Именуются как L25 и LR25. Производители выпускают солевые элементы с энергетической емкостью от 10,5 mAh и щелочные до 26 mAh. Габариты 33х91 мм.

N.

Маркируются как R1 и LR1. Емкость 400-1000 мАч. Напряжение 1.5 V. Габариты 12х30,2 мм.

1/2AA.

Имеют обозначение CR14250. Тип Li‑MnO2 (литий-диоксид марганцевые). Вольтаж 3,6 V. Li‑SOCl2 (литий-тионил хлоридные) маркируются как ER14250. Параметры 14х25 мм.

R10.

Вольтаж 1.5 вольт. Производство запущено еще в Советском Союзе. Имеют по мимо основные маркировки еще и как 332. Размер 21 на 37 мм. На данный момент их производство снижено.

Есть схожие батареи, имеющие внутри 2 элемента R10. Такой источник тока имеет маркировку 2R10 и габариты 21,8х74,6 мм. Его вольтаж равен 3 V. Именуются он как Duplex.

A23.

Имеет повышенное напряжение 12 v. Ее габариты равны 10,3х28,5 мм. По типу она щелочная. По стандарту IEC маркируется как 8LR932. При вскрытии обнаруживается обычно 8 батареек типа LR932 соединенных друг за другом. Используется чаще всего в пультах ДУ и игрушках.

A27.

Стандарт IEC — 8LR732. Тип щелочной. Размеры 8х28,2 мм. Вольтаж 12 V. Так же, как и предыдущая имеет внутри последовательное соединение восьми батарей типа LR632. Требуется для радио пультов, зажигалок, сигарет, работающих от электричества.

3336.

Маркируется по IEC как 3LR12 и имеет щелочной тип. А 3R12 является солевой. Люди называют их квадратными так как у них прямоугольная форма. Производят подобные источники тока с 1901 года. Тогда они использовались только в фонариках. Через некоторое время их стали применять в радиоприемниках, датчиках влажности, игрушках и других устройствах. Напряжение у них 4.5 вольт. Энергоемкость 1200 – 6100 mAh. Габариты 67х62х22.

По сути это три соединенных последовательно пальчиковых батарейки R12.

На данный момент в продаже имеются разные виды батареек. Поэтому вы без труда сможете подобрать нужную именно вам! Лучше всего брать элементы питания уже проверенные временем. Либо же приобретать источники тока от известной компании.
